装配式公路钢桥（prefabricated highway steel bridge）是指使用标准化钢材和构件，在工厂内进行预制和加工，然后将各个构件运至现场进行装配和安装的公路桥梁。
相对于传统的现场施工，装配式公路钢桥具有以下优势：
1. 施工周期短：因为钢材和构件在工厂内预制，现场施工时间大大缩短，可以快速完成桥梁的建设，缩短路段的交通中断时间。
2. 结构稳定：装配式公路钢桥采用优质的钢材和标准化构件，经过精确计算和工艺加工，具有较高的结构稳定性和承载能力。
3. 资源节约：由于预制和工厂加工，减少了现场施工所需的材料和水泥的使用，节约了资源。
4. 环境友好：装配式公路钢桥的施工过程中产生的噪音、粉尘等污染物较少，对周边环境的影响较小。
5. 可重复使用：装配式公路钢桥的各个构件可以拆卸和重装，可以进行多次使用和迁移，具有较高的经济效益。
装配式公路钢桥在公路建设中有着广泛的应用，能够满足快速路、高速公路等不同路段的需求，提高了公路交通的通畅性和安全性。
装配式公路钢桥使用手册(word)
第一章装配式公路钢桥基本构件名称和特性
第一节构件名称和特性
装配式公路钢桥由主梁桁架、桥面系、支撑件、桥端构件及架设工具等组成。
一、主梁桁架构件
主梁桁架构件有：桁架、桁架连接销及保险销、加强弦杆、弦杆螺栓、桁架螺栓6种构件组成。
(一)桁架
1．构造
桁架(图1-1)由上、下弦杆、竖杆及斜杆焊接而成，上下弦杆的端部有阴阳接头，接头上有桁架连接销孔。
桁架的弦杆由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的，靠两端的两个孔是跨节间连接用的。
多排桁架作梁或柱使用时，必须用支撑架加固上下两节桁架的接合部。
在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以固定横梁在平面上的位置：在下弦杆的端部槽钢的腹板上还设有两个椭圆孔，供连接抗风拉杆使用。
桁架竖杆均用8#工字钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定横梁时使用的。
桁架构件的材料为16Mn，每片桁架重270kg。
2．桁架单元杆件性能(表1-1)
3．桁架单元在各种受力状态下不考虑压弯稳定时的承载能力(图1-2)
(二)桁架连接销及保险销
桁架连接销供连接相邻两桁架用，形状如图1-3所示，重3kg，在锥度的一端有一小孔，供插保险销用(图1-4)，在另一端面上有一凹槽，其方向与保险销孔相同，在装销时如看不见销孔，可借导向槽方向以定销孔方向，有助顺利插入保险销。
钢便桥构件介绍
钢便桥构件介绍
钢便桥，也称为贝雷桥或装配式公路钢桥，是一种临时性或半永久性的桥梁，主要用于军事、土木工程和应急救援中，以快速搭建跨越沟壑、河流等障碍。
钢便桥的主要特点是结构简便、拆装方便、承载能力强，并且能够适应不同的地形和气候条件。
以下是钢便桥的主要构件介绍：
1. 主梁：主梁是钢便桥的主要承重构件，通常由高强度钢材制成，具有较好的抗弯和抗扭性能。
主梁的设计通常采用贝雷桁架系统，这种系统由多个贝雷单元组成，每个单元都可以快速拼接。
2. 横梁：横梁用于连接两侧的主梁，增强桥梁的整体稳定性。
横梁通常也是由钢材制成，其尺寸和间距会根据桥梁的宽度和设计载荷来确定。
3. 纵梁：纵梁安装在主梁上，用于支撑桥面，传递车辆和行人的重量至主梁。
纵梁的布置间距会影响到桥面的平整度和整体的承载能力。
4. 桥面板：桥面板是直接承受交通荷载的部分，通常由钢板、木板或其他材料制成。
桥面板需要有足够的强度和耐磨性，以保证在各种天气条件下都能提供稳定可靠的行车表面。
5. 栏杆：为了确保过桥人员和车辆的安全，钢便桥通常会在两侧设置栏杆。
栏杆不仅起到防护作用，还可以作为信号标志的依托。
6. 连接件：连接件包括螺栓、销钉、锚固装置等，用于将各个构件牢固地连接在一起，确保桥梁结构的稳定性和安全性。
7. 基础：根据地面条件，钢便桥可能需要适当的基础来支撑桥梁的重量，基础可以是临时的也可以是永久的，常见的基础类型有木桩、钢桩或混凝土块。
钢便桥的设计和建造考虑到了快速部署和拆卸的需求，因此在救灾、军事操作以及临时交通需求出现时，它是一个非常宝贵的资源。

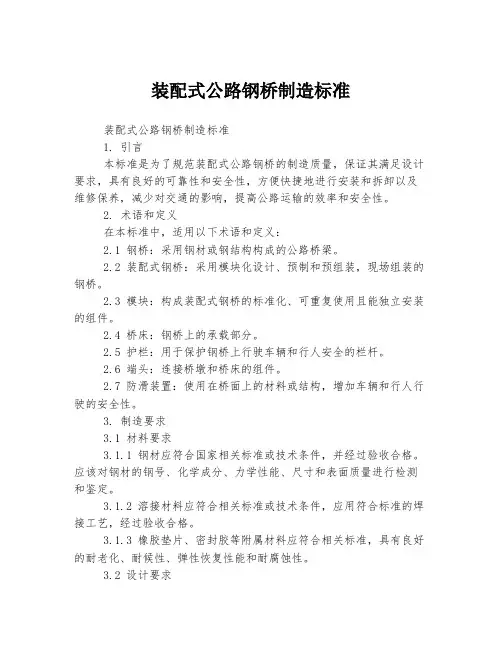

装配式公路钢桥制造标准
装配式公路钢桥制造标准装配式公路钢桥制造标准1. 引言本标准是为了规范装配式公路钢桥的制造质量，保证其满足设计要求，具有良好的可靠性和安全性，方便快捷地进行安装和拆卸以及维修保养，减少对交通的影响，提高公路运输的效率和安全性。
2. 术语和定义在本标准中，适用以下术语和定义：2.1 钢桥：采用钢材或钢结构构成的公路桥梁。
2.2 装配式钢桥：采用模块化设计、预制和预组装，现场组装的钢桥。
2.3 模块：构成装配式钢桥的标准化、可重复使用且能独立安装的组件。
2.4 桥床：钢桥上的承载部分。
2.5 护栏：用于保护钢桥上行驶车辆和行人安全的栏杆。
2.6 端头：连接桥墩和桥床的组件。
2.7 防滑装置：使用在桥面上的材料或结构，增加车辆和行人行驶的安全性。
3. 制造要求3.1 材料要求3.1.1 钢材应符合国家相关标准或技术条件，并经过验收合格。
应该对钢材的钢号、化学成分、力学性能、尺寸和表面质量进行检测和鉴定。
3.1.2 溶接材料应符合相关标准或技术条件，应用符合标准的焊接工艺，经过验收合格。
3.1.3 橡胶垫片、密封胶等附属材料应符合相关标准，具有良好的耐老化、耐候性、弹性恢复性能和耐腐蚀性。
3.2 设计要求3.2.1 车行道应满足公路运输车辆的要求，最小载荷等级应不低于2级。
设有人行步道时，应满足行人和残疾人需求，宽度不应小于1.5米。
3.2.2 橡胶垫片、密封胶等附属材料应按设计要求加工制造。
3.2.3 防滑装置应满足公路交通安全技术标准的要求，并应按设计要求制造和安装。
3.2.4 护栏应按设计要求制造和安装，高度不应小于0.8米，杆间距不应大于1.2米，护栏应当具有足够的刚度和强度，能够防止车辆越过护栏或碰撞翻车。
3.3 制造要求3.3.1 制造前应进行生产计划、过程控制和质量控制的制定，确保制造过程可控。
3.3.2 钢桥制造应符合相关国家标准和技术条件，应保证涂层质量和焊缝的质量符合要求。
制造厂家应对其生产厂房和设备进行定期检查和维护，确保设施良好、运转正常。
装配式公路钢桥架设说明
装配式公路钢桥架设说明哎呀，今天要聊的可是个大工程，装配式公路钢桥的架设。
你要是第一次听到这个名词，估计会想，啥是“装配式”啊？别着急，今天咱就好好说说，保证你听了之后不但懂了，还能脑袋里过个电影，感觉自己就像是桥梁工程师一样牛！装配式钢桥其实就是一种“像搭积木”一样的钢结构桥梁，和传统的那种大工地、重机器、死搬硬套不一样，这种桥梁的搭建，像是把几个巨型拼图块一个个拎起来，直接把桥架在路上，速度快，效率高，连施工人员都能轻松搞定，简直就是现代工程的“神操作”。
你看哈，这种桥梁架设的关键就在于“装配式”三个字。
简单来说，就是把钢桥的各个部分在工厂里提前做好了，像大号拼图一样提前准备好，然后到现场一拼就行。
你可能会想，这么大的钢桥怎么可能随便拼？不是你想象的那样简单。
钢桥的每一块钢板、每一根钢梁，都是经过精确计算和设计的，尺寸必须得一模一样，位置得恰到好处。
如果你把钢梁拼错了，那可就麻烦了！不过别担心，这些都能在工厂里做好精密的检测，现场组装就像拼装玩具，快又准。
先不说现场的架设，咱先聊聊钢桥的“上场”。
想象一下，几台大吊车把这些钢梁一块一块地吊到指定位置。
这过程可不简单！吊车司机得有个稳如老狗的心态，像是擎天柱一样，确保每一根钢梁都精准无误地落在预定位置。
稍微一偏，桥梁就没法对接了，架设的“每一丝每一分”都得讲究准确。
这个过程，你说是不是有点像高空走钢丝？我想这时，旁边的工程师们都得有点“小心脏扑通扑通”地跳了吧！可这就是专业，几乎每一步都经过无数次的计算和试验，大家都熟悉得不能再熟悉。
说到这里，你是不是已经对装配式钢桥架设有了大致的了解？其实最让人佩服的地方不止是这些拼接的技巧，而是它背后的“快”与“准”。
工期短得让人怀疑是不是开了挂。
传统的桥梁建设，钢材运到工地上得现场焊接、加工，耗时耗力，没完没了。
而装配式桥梁，一旦把部件运到现场，几天之内就能完成，速度快到让人直呼过瘾！简直像是“闪电战”一样，打得敌人措手不及。
贝雷架(321)钢桥使用手册
较大, 但是较单一, 人员数量 但是形式较多，人员要求少，但人
要求多, 机械设备投入相对较 员素质要求高，机械设备投入较大，
少, 施工速度较慢, 支架总成 施工速度较快，支架总成本较低，
本较高, 经济性较低
经济性较高
三、装配式公路钢桥的组成与结构
装配式公路钢桥由桁架式主梁、桥面系、连接系、构础等 4 部分组成，并配有 专用的架设工具。主梁由每节 3 米长的桁架用销子连接而成（图 3－1），位于车行 道的两侧，主梁间用横梁相连，每格桁架设置两根横梁（图 3－2）；横梁上设置 4 组纵梁，中间两组为无扣纵梁，外侧两组为有扣纵梁；纵梁上铺设木质桥板（图 3
6
（一）主梁
主梁由桁架单元、桁架销子、端柱、加强弦杆、桁架螺栓、弦杆螺栓等构成。 1．桁架单元（桁架片）和桁架销子（图 3－17） （1）桁架单元：由上、下弦杆，竖杆和斜撑焊接而成。上、下弦杆的一端为 阴头，另一端为阳头，在阴、阳头上都有销子孔。两节桁架拼接时，将一节的阳头 插入另一节的阴头内，对准销子孔，插上销子。桁架各孔的用途如下：弦杆螺栓孔 用于拼装双层或加强桥梁时，将桁架螺栓或弦杆螺栓插入弦杆螺栓孔内，使双层桁 架或桁架与加强弦杆连接起来；支撑架孔用来安装支撑架，当桁架用作主梁时，用 中间两个孔，用作桥脚时，用端部两个孔，以加强两排桁架间的联系；风构孔用于 连接抗风拉杆；端竖杆上的支撑架孔，用于安装支撑架、斜撑和联板；横梁夹具孔 用于安装横梁夹具。下弦杆上设有 4 块横梁垫板，垫板上有栓钉，用于限定横梁的 位置。 每片桁架重 265 千克；肩抬需作业手 4 人，手抬则需 8 人；如将上、下弦 杆的加强弦杆连接后再用手抬，则需增加 4 人。 桁架单元杆件性能见表 3-1。
结构 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加
321装配式公路钢桥说明-图文
321装配式公路钢桥说明-图文目录1装配式公路钢桥的性能与特点321装配式公路钢桥为中穿下承式桁架桥。
主桁由桁架用销子连接而成。
其构件轻巧简单、互换性好、拆装方便、架设速度较快、适应性强；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍。
桥梁跨径为3米的倍数，车行道宽度3.7米。
2装配式公路钢桥的组成与结构装配式公路钢桥由主体结构、连接系、桥面系、桥头系4大部分组成（图2-1）。
主体结构由每节3米长的桁架用销子连接而成（图2-2），位于车行道的两侧，桁架间用横梁相连，每节桁架设置两根横梁；横梁上铺桥面，桥梁两端设有端柱。
主桁通过端柱支承于桥座（支座）和支座板上，桥梁与路堤可用引桥连接。
全桥设有许多连接系构件如斜撑、抗风拉杆、支撑架、联板等，使桥梁形成稳定的空间结构。
加强弦杆阳头端柱支撑架阴头端柱300300支座板桁架销横梁横梁夹具桁架支座300标准钢桥面板中央钢桥面板抗风拉杆横梁图2-1DSR“321”装配式公路钢桥图2-2用桁架销连接桁架为适应不同荷载和跨径的变化，桁架组合可取多种相应的变化，常用单排单层（英文缩写SS，图2-4）、双排单层（DS，图2-6）、三排单层（TS，图2-8）和在上述3种组合的上、下弦杆上增设加强弦杆的3种形式（图2-5、2-7、2-9）。
增设加强弦杆时，通常冠以“加强”二字（用英文表示时增加“R”），例如，“两排单层加强型（DSR）”等。
图2-4单排单层（SS）图2-5单排单层加强型（SSR）图2-6双排单层（DS）图2-7双排单层加强型（DSR）图2-8三排单层（TS）图2-9三排单层加强型（TSR）23.1主体结构主体结构由桁架单元、桁架销子、加强弦杆、桁架螺栓、弦杆螺栓等构成。
1．桁架（贝雷片）和桁架销子（贝雷销）（图2-10）图2-10桁架单元与桁架销子每片桁架重270kg；肩抬需作业手4-6人，手抬则需6-8人；如将上、下弦杆的加强弦杆连接后再用手抬，则需增加2-4人。
装配式公路钢桥使用管理
装配式公路钢桥使用管理一、概述装配式公路钢桥是国防交通储备物资的重要组成部分，以其结构简单、构件轻巧、互换性好、适应性强的特点，在历年重大军事行动交通保障和公路桥梁抢修中都发挥了重要作用。
在保证国防交通储备器材正常储备的情况下，可以适当开展租凭业务，支援国民经济建设，收取的租凭费用用于钢桥的维护保养，达到“以物养物”的目的。
目前，我国有321型装配式公路钢桥和200型装配式公路钢桥两种定型产品。
321型钢桥与200型钢桥外观上没有多大的区别，只是将桁架的高度由1.4m（321型）提高到2.134m（200型），并有公制和英制两种尺寸。
经过这一改动，大大提高了桥梁的抗弯能力和刚度，减小了桥梁的竖向变形，节约了钢材。
200型装配式公路钢桥加强四排单层，可以代替321型钢桥加强三排双层的使用，321型只可组装单车道（行车道宽3.7米），200型还可以组装双车道桥梁（单车道行车道宽4.2米，双车道行车宽7.35米），扩大了装配式式公路钢桥的使用范围。
二、使用和管理321型公路钢桥由桁架式主梁，桥面系，链接系，构属4部分组成，并配有专门的架设工具。
最大跨径可达69米，车行道宽度3.7米，允许轮式车以30公里/小时，履带式车辆以5公里/小时的速度通过。
组合形式有：单排单层（SS）、双排单层（DS）、三排单层（TS）、双排双层（DD）、三排双层（TD）、加强的单排单层（SSR）、加强的双排单层（DSR）、加强的三排单层（TSR）、加强的双排双层（DDR）、加强的三排双层（TDR），分别可适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级、公路-I级、公路-II级等荷载。
321型装配式公路钢桥结构示意图200型装配式钢桥与321型装配式钢桥相似，螺栓连接构件采用导向套定位固定的方法增加了产品连接精度，导向套受剪，螺栓受拉，提高了螺栓的使用寿命，保证了装配式钢桥的安全性。
抗风拉杆制作成整体式，并与横梁连接，提高装配式钢桥的整体稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配式公路钢桥
1. 简介
装配式公路钢桥是一种用于临时或永久横跨道路、河流等地形障碍的快速建造桥梁。
它由钢材组成，采用模块化设计和快速组装技术，可以在短时间内快速搭建，并能够承载各种载荷，满足公路交通的需求。
2. 装配式公路钢桥的优点
装配式公路钢桥相较于传统的混凝土桥或石头桥有以下几个明显的优点：
2.1 快速搭建
装配式公路钢桥采用模块化设计，可以在几天甚至几个小时内快速搭建完成。
它的组装过程简单、不需要大量的劳动力和施工设备，大大缩短了建桥周期，提高了施工效率。
2.2 轻量化
装配式公路钢桥采用轻量化的钢材构建，相较于传统的混凝土桥更加轻便。
这使得运输、安装和拆卸都变得更加方便，适用于临时性桥梁需求。
2.3 经济高效
由于装配式公路钢桥的设计和安装时间短，劳动力和设备
成本大大减少，使得整体造价比传统桥梁更加经济高效。
此外，钢材具有较长的使用寿命和较低的维修成本，进一步降低了维护和修复的费用。
2.4 环保可持续
装配式公路钢桥在施工和使用过程中产生的废料少，对环
境的污染较小。
而且，由于钢材可以回收再利用，装配式公路钢桥具有很大的可持续性，符合现代社会对环境保护的要求。
3. 装配式公路钢桥的应用场景
装配式公路钢桥适用于以下场景：
•自然灾害（如洪水、地震等）发生后需要快速恢复
交通
•临时性的道路施工，需要暂时搭建桥梁以维持交通
流畅
•军事行动中需要快速建桥以满足军需物资的运输需
求
•需要临时性或低成本的桥梁解决方案，如农村地区
的交通建设等
4. 装配式公路钢桥的设计与施工
装配式公路钢桥的设计和施工主要包括以下几个重要步骤：
4.1 桥梁设计
桥梁设计需要根据具体的跨度、载荷要求和施工环境等因
素进行考虑。
设计人员需要利用专业软件进行结构模拟和强度验证，确保桥梁的安全性和稳定性。
4.2 模块生产
装配式公路钢桥采用模块化设计，所以模块生产是一个重
要步骤。
模块通常由钢材制成，需要进行加工、焊接和表面处理等工艺，以保证模块的质量和使用寿命。
4.3 运输和安装
模块生产完成后，需要运输到实际建桥现场。
由于装配式
公路钢桥的轻便性，运输过程中通常采用拖车或卡车进行。
一旦到达现场，安装队伍可以利用简单的工具和设备进行快速组装。
4.4 桥梁使用与维护
装配式公路钢桥一旦安装完成，即可投入使用。
在使用过程中，需要进行定期的巡检和维护，确保桥梁的安全性和可靠性。
由于钢材的特性，维护成本相对较低，一般只需涂刷防锈涂料、紧固连接件等。
5. 结论
装配式公路钢桥以其快速搭建、轻量化、经济高效和环保可持续的特点，在道路桥梁建设中发挥着重要作用。
随着科技的不断进步和创新，装配式公路钢桥的设计和施工将会越来越先进，为人们提供更加方便、快速、高效的交通解决方案。
