第十五章《电流和电路》测试卷【有答案解析】
第十五章 人教版九年级物理《电流和电路》测试卷
一：选择题 （3×12=36分）
1用丝线吊起三个通草球，其中任意两个靠近时都互相吸引，则它们的带电情况是（ ）
A 两个带正电，一个带负电 B 两个带负电荷，一个带正电
C 一个不带电，两个带正电 D 一个带正电，一个带负电，一个不带电
2高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。下列材料最适合的是（ ）
A.铝合金 B.干木头 C.橡胶 D.陶瓷
3关于串联电路和并联电路，下列说法正确的是（ ）
A.两个灯泡串联在电路中，闭合开关后，离电源正极近的的灯泡先亮
B.马路上的路灯总是同时亮同时灭，一定是串联
C.教室里的电灯是并联连接
D.两个用电器中通过的电流相等，他们一定是并联
4.如图所示电路中，属于串联电路的是（ ）
5如图所示为我们常见的家用电器。关于它们正常工作时的电流，下列说法合理的是（ ）
A. 空调器约2 A B.电冰箱约1 A C. 热水器3 A D.台灯约1 A
6下列电路图和实物图相对应的是 （ ）
7保密室有两把不同的钥匙，分别由两人保管。只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。下图中符合要求的电路图是（ ）
L1 S1
S2 L2 L2 S1
S2 L1 L1 S2
S1 L2
A B C D L1 S2
S1 L2 L2 S2
S1 L1 8电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开
门灯亮、关门灯灭）．在如图所示的电路图中，符合上述特点的是（ ）
9如图所示的四个电路图中，电流表能测量并联电路中通过灯L1电流的是（ ）
10如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则
A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光
C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光
11两只不一样的灯泡串联在一个电源上，有一只灯泡发出了很强的亮光，而另一只灯泡却发出了很暗的亮光，则下列说法正确的是（ ）
A 发光强的灯泡中电流大 B 发光暗的灯泡中的电流小
C 两灯电流一样大 D 无法确定
12在图甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图乙所示。下列判断正确的是（ ）
A、通过L1的电流为0.7A B、通过L1的电流为1.2A
C、通过L2的电流为1.2A D、通过L2的电流为2.4A
二：填空题（ 2×23=46分）
13. 将与羊毛衫摩擦过的气球靠近头发，会看到如图所示的惊奇现象。这是由于气球摩擦后________，会_______不带电的头发。
14．如图甲所示，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光。说明： ；现给玻璃珠加热，如图乙所示，当玻璃珠加热到红炽状态时，发现小灯泡发光，说明： 。
15.家用手电筒中的电流约为200mA，合为 A。当开关闭合时，灯泡不亮，则电路为
（填“通路”或“断路”）。
16电荷的多少叫 ，实验室常用来检验物体是否带电的仪器叫做 ，它是利用同种电荷相互 的原理制成的。当用丝绸摩擦过的玻璃棒与不带电的验电器接触时，箔片会张开，且箔片带 电。
17.如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 （填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是 联的。
18 如图所示的电路中，（1）要使L1和L2串联，应闭合 断开 ，（2）要使L1和L2并联，应闭合 断开 。（3）同时闭合开关S 1，S2，S3 则电路为 （填“短路”“断路”或 通路）
19烘托欢乐气氛的各个小彩灯属于 电路；电工师傅测得通过电源插头的电流是0.2A.则通过每一个的灯泡的电流为 。你的依据是 .。
20如图是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝；若只闭合S1，吹出的是 风，若将S1、S2都闭合，吹出的是 风。（选填“冷”或“热”）
三 作图题（2×4分=8分）
21 用笔画线代替导线，按如图所示的电路图连接实物图。
22 某公园有两个游览点(用亭子表示)．其游览的入口和出口都己确定，游客有两种游览方案： (1）游客由入口到出口，先后经过两个游览点； (2)游客由入口到出口，每次只经过其中任意一个游览点。 由此联想到我们所学的电路知识现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来。
请在图所示的虚线框内．画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号
四 实验探究题 （23题每空1分，24题每空2分，共12分）
23小奥用一个0～0.6A和0～3A两个量程的电流表研究图甲中通过a点、b点和c点的电流大小关系。
（1）当把电流表接入a点时，闭合开关，发现电流表指针反向偏转，其出现故障的原因是：＿＿＿＿＿＿＿＿＿＿＿；排出的方法是：
（2）、故障排除后，电流表在a点、c点时指针的位置如图乙所示，电流表接在b点时指针的位置如图丙所示，请将电流表的读数填入下表中：
测量处 a b c
电流/A
（3）、通过本实验，你得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
24.同学们在探究“并联电路中电流的规律”时，小博同学所在的小组的同学选用了两个“0.3A”的小灯泡，并按如图所示的电路做了两次实验，记录的数据如下表所示：
(1) 此实验表格设计中不足之处是：
（2）在对数据进行分析和论证时，小博同学认为该实验应有如下结论：（1）并联电路中各支路电流都相等；（2）干路电流与支路电流的关系为I干＝nI支（n为支路条数）。你认为此结论中不妥的是 （填序号）。提出你的改进方法：
A点的电流IA B点的电流IB C点的电流IC
第一次测量 0.28 0.28 0.56
第二次测量 0．26 0.26 0.52 试卷答案解析:
1【解析】 D 本题主要考察了电荷间的相互作用规律（同种电荷相互排斥，异种电荷相互吸引）和带电体吸引轻小物体的性质。由题意知任意两个通草球靠近时都相互吸引，可知任意两个通草球之间不可能带同种电荷，故A B C错误，D正确。
2 【解析】D 因高压输电网中的铁架与导线之间必须有绝缘材料连接，A中铝合金是金属导体，故A错误，B 干木头一般情况下是绝缘体，当木头潮湿时是导体，接触容易触电，故B错误。C 橡胶是绝缘体，长期暴露室外，容易老化破损，故C 错误。D 陶瓷是绝缘体，且陶瓷抗氧化的能力强。故D正确。
3【解析】C A 根据串联电路的特点，开关控制整个电路，灯泡同亮同灭，故A错误。
B 马路上的路灯虽然总是同亮同灭，但当其中的一盏路灯坏了，其他的路灯任正常工作。根据串并联电路的特点可知，连接方式为并联。故B错误。C 教室里的电灯一般都是几盏在工作，当其中一盏坏了，其他的灯任能正常工作。根据串并联电路的特点可知，连接方式为并联。故C正确。D两个用电器中通过的电流相等，有两种情况：一种是两个用电器串联，在串联电路中，电流处处相等。第二种是当两个用电器的规格相同，并联时，通过两个
用电器的电流也相等。故D错误。
4【解析】A 根据串并联电路的特点，在串联电路中电流的流经只有一条。在并联电路中电流的流经有两条或两条以上。有电流法分析可知BCD电流的流经都有两条，即连接方式为并联，故BCD错误。A电路中电流的流经只有一条，连接方式为串联，故A正确。
5【解析】B本题要求对家用电器的正常工作电流要熟练记忆。家用空调器的电流约为5A，热水器的电流约为5A以上，台灯的电流约为0.2A。电冰箱的电流约为1A。故ACD错误。B正确。
6【解析】D ：由电流法分析可知，电流的流经有两条。即L1和L2并联。又由节点法分析可知，电流从电源正极出发，在L1左端分流，一支电流经过S2和L2回到L1的右端，另一支电流流经L1，最终两支电流在L1的右端汇合，再流经S1回到电源的负极。由此可知干路上电路元件只有电源和开关S1,支路上一条支路由S2和L2组成。另一条支路只有L1.结合分析可知ABC错误，D正确。
7【解析】A 有题意分析，单独把某一把钥匙插入钥匙孔不能使门打开。说明电源，一把钥匙和电动机构成的电路是断路。而当两把钥匙都插入钥匙孔电动门才会打开，此时电路通路。说明两把钥匙彼此影响。由串并联电路的特点分析可知，两把钥匙的连接方式串联。综合题意BCD错误，A正确。
8【解析】D 由题意分析，电动机和灯泡彼此工作，不影响。说明电动机和灯泡的连接方式并联。因电动机时由温控开关控制，说明温控开关与电动机串联构成一条支路。冷藏室中的照明灯是由冰箱门控制的。进一步说明开关与灯泡串联，综合分析可知，ABC错误。D正确。
9【解析】D 电流表在使用时,（1）与被测电路的用电器应串联 ，A图电流表与L1并联，A错误（2）电流应从电流表的正接线柱入，负接线柱出，B图中电流表与L1串联，但电流从负接线柱入，正接线柱出。B错误。 C图中电流表串联在干路上，测的是L1和L2的总电流。C错误。
10【解析】D 由题意分析，因闭合的开关相当于一条导线，当开关S1和S2闭合时，L2被短路，此时电流从电源正极出发，经过S1到S2，不流过L2. 再到回到电源的负极。故L1亮，L2不亮. ACD错误。B正确。D图电流表与L1串联，且电流从电流表的正接线柱入，负接线柱出。故D正确。
11【解析】C 有题意分析可知，两灯泡串联在电路中，根据串联电路的电流特点，电流处处相等，故C正确。ABD错误。
12【解析】A 根据实物图分析可知，L1和L2并联，A2和L2串联，测L2的电流。A1在干路上，测L1和L2的电流。又因干路电流A1的示数为1.2A,故电流表A2接入的是小量程0~0.6A,读数为0.5A,根据并联电路的电流特点，在并联电路中，干路电流等于各支路电流之和。即通过L1的电流为0.7A. A正确。BCD错误。
13 [答案] 带电 吸引
【解析】 羊毛衫与气球是不同种绝缘物质，相互摩擦时，因束缚电子的本领强弱不同，发生了电子的转移，而使羊毛衫与气球带上等量的异种电荷。又因带电体具有吸引轻小物体的的性质，故而可看见头发竖起来。
第十五章《电流和电路》测试卷
《电流和电路》测试卷
姓名 班级 总分
一. 选择题(每题3分,共30分)
1.用丝绸摩擦过的玻璃棒吸引轻小纸屑后,纸屑又很快分开,这是因为 ( )
A.纸屑不带电,所以不能被橡胶棒吸引而分开 B.纸屑质量太小,不能带电
C.纸屑带的是正电,同种电荷互相排斥,所以飞开 D.纸屑带的是负电, 同种电荷互相排斥,所以飞开
2.关于电流的形成,下列说法正确的是 ( )
A.电荷移动就可以形成电流 B.只有正电荷的定向移动才能形成电流
C.只有负电荷的定向移动才能形成电流 D.电流可以是正负电荷同时定向移动形成的
3.下列物体是绝缘体的是 （ ）
A.金属 B.人体 C.橡皮 D.大地
4.若用一个开关同时控制两盏电灯，下列说法正确的是 （ ）
A.两灯一定是并联 B. 两灯一定是串联
C.两灯既是并联也是串联 D. 两灯可能并联也可能串联
5．下面说法正确的是 （ ）
A 绝缘体不容易导电是因为绝缘体内自由电荷少
B 金属导体中的电流方向与自由电子定向移动方向相反
C 电源从电源正极流向负极
D 路灯同时亮、同时灭，所以路灯是串联的
6．下列电路图与实物图一致的是（ ）
7．如上图所示的电路中，当开关S闭合时，灯L1、L2均不亮。某一同学用一根导线去查找电路的故障。他将导线先并联在L1两端时，发现L2亮，灯L1不亮，由此判断（ ）
A．灯L1断路 B.灯L1短路 C．灯L2断路 D.灯L2短路

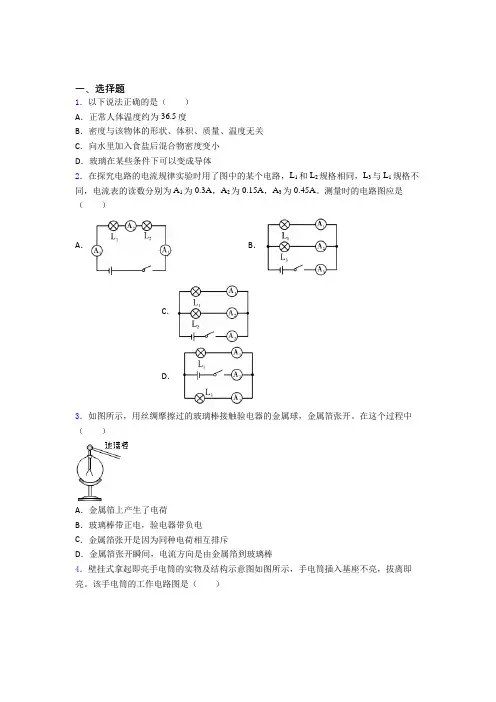

张家港市人教版初中九年级物理下册第十五章《电流和电路》测试题(有答案解析)
一、选择题
1．以下说法正确的是（ ）
A．正常人体温度约为36.5度
B．密度与该物体的形状、体积、质量、温度无关
C．向水里加入食盐后混合物密度变小
D．玻璃在某些条件下可以变成导体
2．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B． C． D．
3．如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。在这个过程中（ ）
A．金属箔上产生了电荷
B．玻璃棒带正电，验电器带负电
C．金属箔张开是因为同种电荷相互排斥
D．金属箔张开瞬间，电流方向是由金属箔到玻璃棒
4．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。该手电筒的工作电路图是（ ）
A． B． C． D．
5．某种新型防一氧化碳中毒报警器的节能灯工作原理是：当室内一氧化碳浓度超标时，气敏开关自动闭合发出警报声；当需要照明时，闭合开关S照明灯工作。下列符合该报警节能灯工作要求的电路是（ ）
A． B． C． D．
6．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A． B． C． D．
7．小华的爸爸新买了辆汽车，新汽车有一项功能是如果驾驶员忘记锁车且离开一定距离后，那么车会自动报警。当驾驶员离开车辆一定距离且未锁车时（开关S1闭合），蜂鸣器响起，提醒驾驶员锁车；当锁好车后（开关S2断开），蜂鸣器停止发声。则以下四幅图中符合要求的是（ ）
A． B．
C． D．
8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（ ）
人教版九年级全一册物理 第十五章《电流和电路》单元测试卷(有解析)
人教版九年级全一册物理第十五章《电流和电路》单元测试卷
一、单选题（本大题共11小题）
1. 通常条件下都属于绝缘体的是
A．玻璃、铁钉 B．汽油、铜块 C．橡胶、陶瓷 D．橡皮、铅笔芯
2. 家用电冰箱正常工作时的电流大约是（ ）
A．1μA B．1A C．1×105A D．1mA
3. 图中的电路图正确的是（ ）
A． B． C． D．
4. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（ ）
A．甲、乙两球一定带异种电荷 B．甲、乙两球一定带同种电荷
C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷
5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向是从乙流向甲
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，所以甲带负电，乙带正电
6. 如图所示的四个电路图与实物电路对应的是( ) A． B．C． D．
7. 关于串联电路，下列说法正确的是
A．各用电器可以任意连接
B．闭合开关时，离电源近的灯先亮
C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间
D．若某一用电器内部断路，其余用电器仍能工作
8. 如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是
A．房卡相当于一个开关
B．房卡实际上是一个用电器
C．房卡插入槽内时一定是接在干路上
D．房间内的电灯、电视等用电器是并联的
9. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，且只有乙方指示灯亮，当乙方运动员的剑(图中用“S乙”表示)击中甲方导电服时，电路导通，且只有甲方指示灯亮。如图所示的四个电路图中，符合上述要求的是( )

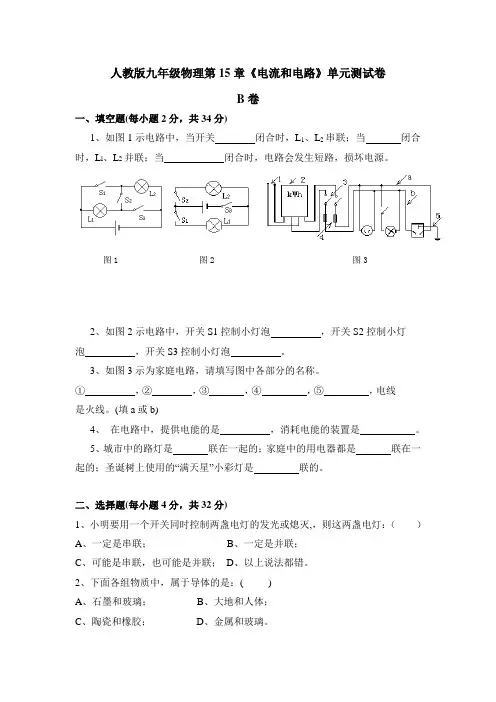

人教版九年级物理第15章《电流和电路》达标测试B卷(附答案)
人教版九年级物理第15章《电流和电路》单元测试卷
B卷
一、填空题(每小题2分，共34分)
1、如图1示电路中，当开关 闭合时，L1、L2串联；当 闭合时，Ll、L2并联；当 闭合时，电路会发生短路，损坏电源。
2、如图2示电路中，开关S1控制小灯泡 ，开关S2控制小灯泡 ，开关S3控制小灯泡 。
3、如图3示为家庭电路，请填写图中各部分的名称。
① ，② ，③ ，④ ，⑤ ，电线_____是火线。(填a或b)
4、 在电路中，提供电能的是 ，消耗电能的装置是 。
5、城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞树上使用的“满天星”小彩灯是 联的。
二、选择题(每小题4分，共32分)
1、小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯：（ ）
A、一定是串联； B、一定是并联；
C、可能是串联，也可能是并联； D、以上说法都错。
2、下面各组物质中，属于导体的是：( )
A、石墨和玻璃； B、大地和人体；
C、陶瓷和橡胶； D、金属和玻璃。 图1 图2 图3
3、下面的电路图中，属于并联电路的是：（ ）
4、小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数： （ ）
A．Ａ处最大； B．Ｂ处最大；
C．Ｃ处最大； D．三处都是一样大。
5、小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯：（ ）

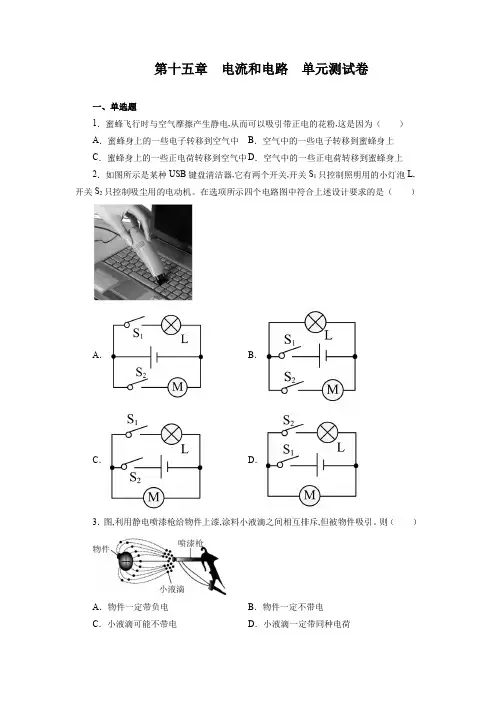

人教版九年级物理全一册第十五章电流和电路单元测试卷(有答案)
第十五章 电流和电路 单元测试卷
一、单选题
1．蜜蜂飞行时与空气摩擦产生静电,从而可以吸引带正电的花粉,这是因为（ ）
A．蜜蜂身上的一些电子转移到空气中 B．空气中的一些电子转移到蜜蜂身上
C．蜜蜂身上的一些正电荷转移到空气中 D．空气中的一些正电荷转移到蜜蜂身上
2．如图所示是某种USB键盘清洁器,它有两个开关,开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机。在选项所示四个电路图中符合上述设计要求的是（ ）
A． B．C． D．
3．图,利用静电喷漆枪给物件上漆,涂料小液滴之间相互排斥,但被物件吸引。则（ ）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷 4．如图所示是一位同学连接的电路。闭合开关后,下列对各元件状况的判断正确的是（ ）
A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏
5．如图所示,将两只相同的气球在自己的头发上摩擦后,就可以让一只气球在另一只气球上方“跳舞”。对该现象解释正确的是（ ）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种相互排斥现象与验电器的两片金属箔张开时原理相同
6．如图所示是小勇连接的实验电路,他检查导线连接无误后,闭合开关,发现灯泡L1、L2均不发光,于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光,连接L2两端时L1发光、L2不发光。由此判断电路的故障是（ ）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
7．用毛皮分别摩擦丝状塑料带和 PVC 管,然后将塑料带放在 PVC 管上方,丝状塑料带就会像章鱼一样悬在空中,下列说法不正确的是（ ）
A．塑料带、PVC 管因带了同种电荷而互相排斥
B．用摩擦的方法使 PVC 管、塑料带因得失电子而带了电
人教版九年级物理第十五章《电流和电路》单元测试题(附答案)
人教版九年级物理第十五章《电流和电路》单元测试题（附答案）
班级 姓名 成绩
1 2 3 4 5 6 7 8 9 10 11 12
一、单选题（每小题只有一个正确答案）
1．如图所示的四种用品中，通常情况下属于导体的是（ ）
2．如图所示电路，要使灯泡L1，L2串联，则用将（ ）
A．S2、S3闭合，S1断开 B．S1、S2闭合，S3断开
C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开
3．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上
D．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
4．在图中，要用电流表测出L2中的电流，正确的电路图是（ ） A． B． C． D．
5．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣景象．如图所示，由此可以判断，竖起的头发丝所带电荷是 （ ）
A．同种电荷 B．异种电荷 C．正电荷 D．负电荷
6．关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
7．关于电源，下列说法中错误的是（ ）
A．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电
B．在电源外部，电流方向是从电源的正极流向负极
C．从能量转化的观点看，电源是将化学能转化为电能的装置
D．要得到持续的电流，必须要有电源
8．如图所示,实验时,在电路中接入四只电流表,其中示数一定相同的电流表是( )
人教版九年级物理全一册 第十五章《电流和电路》检测卷【含答案】
第十五章《电流和电路》检测卷
一、选择题(每小题5分,共35分)
1.下列物品中,通常情况下属于导体的是 ( )
A.塑料安全帽 B.布手套
C.橡胶鞋 D.钢尺
2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.
以下说法正确的是 ( )
A.毛皮和橡胶棒摩擦的过程中创造了电子
B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C.验电器的金属箔片张开是因为带了异种电荷
D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移
3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲
( )
A.一定带正电荷
B.一定带负电荷
C.可能带负电荷
D.可能带正电荷
4.如图所示的电路,闭合开关时,下列说法正确的是 ( )
A.两灯泡串联
B.开关只能控制灯L2
C.电流表测的是灯L1的电流
D.电流方向:从电流表到开关
5.如图所示,下列说法正确的是( )
A.闭合S2,断开S1、S3,灯L1、L2串联
B.闭合S1、S3,断开S2,灯L1、L2串联
C.闭合S2、S3,断开S1,只有灯L2亮
D.闭合S1、S2,断开S3,只有灯L1亮
6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任
何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合
上述要求的是 ( )
7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只
发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是
( )
A.若灯L1亮,则灯L可能断路
B.若灯L1亮,则灯L一定短路
C.若灯L1不亮,则M一定断路
D.若灯L1不亮,则M一定短路
二、填空题(每空3分,共39分)
8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者
是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有
人教版九年级物理第十五章电流和电路 单元测试题(解析版)
第十五章 电流和电路 单元测试卷
一、单项选择题
1. 如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A. 带电棒一定带正电 B. 带电棒一定带负电
C. 两片金属箔一定带异种电荷 D. 两片金属箔一定带同种电荷
【答案】D
【解析】
【详解】用带电棒接触原来不带电的验电器的金属球，带电体上的电荷传递到金属箔上，是两个金属箔带有同种电荷，根据同种电荷相互排斥原理，因此金属箔张开，故D符合题意．
2. 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（ ）
A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B. 开关S1、S2都闭合，灯泡L1和L2并联
C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D. 闭合S1、S2中任意一个开关，都会有灯泡发光
【答案】B
【解析】
【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；
B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；
C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据UIR知，电流大小不能比较，故C错误；
D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；
故选B．
3. 在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式
A. 可能是串联 B. 一定是串联 C. 一定是并联 D. 串联、并联都可以
【答案】C
【解析】
【详解】如果两盏灯串联，则通过每盏灯的电流相等．由已知条件得，两灯一定不是串联．只能是并联．故选C.
【点睛】要解决此题，需要知道串、并联电路中的电流关系．串联电路中，电流处处相等．并联电路中，干路电流等于各支路电流之和．
九年级物理第十五章《电流和电路》测试卷-人教版(含答案)
九年级物理第十五章《电流和电路》测试卷-人教版（含答案）
一、选择题（本大题共14小题）
1．在如图所示的实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮，由此可判断（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
3．如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（ ）
A． B．
C． D．
4．下列说法中正确的是（ ）
A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体
B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷
C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了
D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体
5．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（ ）
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
6．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A．甲电路中，开关S只控制L1 B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L1亮，L2不亮 D．丁电路中，断开开关S，L1不亮，L2亮
7．小谢在做实验时，先连成如图所示的电路，闭合开关1S并观察灯泡亮暗情况后，再闭合开关2S，小谢看到的现象是（ ）
A．两只灯泡一直都不亮 B．两只灯泡一直亮
2019年人教九上物理《第15章 电流和电路》单元考试测试卷(解析版)
2019年人教九上物理《第15章 电流和电路》单元考试测试卷（解析版）
1 / 15 2019年人教九上物理《第15章 电流和电路》单元测试卷
一．选择题（共10小题）
1．如图所示，将两只不同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1比L2亮。则（ ）
A．L1中的电流大于L2中的电流
B．L1中的电流等于L2中的电流
C．L1中的电流小于L2中的电流
D．无法判断
2．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（ ）
A．将电源两极对调，再次测量A、B、C三处的电流
B．换用不同规格的灯泡，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．改变开关S的位置，再次测量A、B、C三处的电流
3．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia＝Id B．Ib＝Ic C．Ia＞Ib D．Id＞Ic
4．望料梳子植头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．妈妈用水杯喝水，口红“粘”在杯口上 2019年人教九上物理《第15章 电流和电路》单元考试测试卷（解析版）
2 / 15 B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．荷叶上的两滴水珠接触后“粘”在一起合成一滴大水珠
D．两个铅柱底面削平挤压后能“粘”在一起
5．下列说法错误的是（ ）
A．自然界中只有两种电荷
B．导体中的电荷自由移动，于是形成了电流
C．干燥的季节，在黑暗中脱毛衣时会冒出“火花”，这属于摩擦起电现象
D．油罐车尾部有一条拖到地面的铁链，是为了把油罐车所带电荷导入大地
6．下列粒子中不带电的是（ ）
A．质子 B．电子 C．中子 D．原子核
