初三物理上册第十五章《电流和电路》检测卷及答案
第十五章检测卷
时间：60分钟满分：100分
班级：__________姓名：__________得分：__________
一、选择题(每题3分，共36分)
1．图示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）
2．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣景象。
如图所示，由此可以判断，竖起的头发丝所带电荷是（）
A．同种电荷B．异种电荷C．正电荷D．负电荷
3．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动，如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒，实验中（）
A．吸管不带电B．吸管带正电
C．摩擦时，吸管得到电子D．与吸管摩擦的餐巾纸一直不带电
4．小红选取了如图甲所示的“塑料尺、铅笔芯、橡皮和玻璃”，她利用了图乙所示的电路，将甲图中所示物体分别接入乙图中所示电路的A、B两点间，实验证明（）
A．铅笔芯是绝缘体B．橡皮和铅笔芯都是导体
C．塑料尺和铅笔芯都是绝缘体D．塑料尺、橡皮和玻璃都是绝缘体
5. 如图所示，用被毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两片金属箔张开，
以下说法正确的是（）
A．金属球带负电，金属箔带正电
B．金属球和金属箔都带正电
C．两片金属箔都带负电，由于互相排斥而张开
D．两片金属箔都带正电，由于互相排斥而张开
6．关于串联电路，下列说法正确的是（）
A．各用电器可以任意连接
B．闭合开关时，离电源近的灯先亮
C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间
D．若某一用电器内部断路，其余用电器仍能工作
7．小明和小丽用电流表测量电路中的电流，小明接入电路中的是0～0.6A量程，而小丽却按照0～3A量程读得测量值为2.4A，则实际测得的电流应该是（）
A．1.2A B．4.8A C．0.12A D．0.48A
8．下列各电路中，闭合全部开关，两个灯泡不能都发光的电路是（）
9．以下电路连接中，电流表连接正确的是（）
10．某银行金库大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机(用符号表示)工作从而把大门打开。
图中符合这一要求的电路图是（）
11．如图所示，小强在使用电流表时将其接在了灯L1的两端，此时如果闭合开关，一定会发生（）
A．电源烧坏
B．电流表损坏
C．灯L1不亮
D．灯L2的灯丝烧断
12．如图所示，闭合开关S，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，对此，下列判断中正确的是（）
A ．灯L 1断路
B ．灯L 2断路
C ．开关断路
D ．灯L 2短路
二、填空题(每空2分，共26分)
13．电扇使用一段时间后，扇叶会粘上灰尘，这是因为扇叶转动过程中与空气摩擦带上
了 ，能够 。
14．如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时
闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向杆相当于电路中的 。
15．如图所示是小明同学设计的“电子水平仪”。
若将水平仪放置到倾斜的平台上，由于重
锤所受重力的方向总是 ，金属丝就会与中央有孔的金属板接触，电路接通，铃响灯亮。
在该电路中，电铃与电灯是 联的。
16．家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处
的接线松动。
这些现象都属于 。
而如图所示的情况属于 。
17．如图所示的电路中，甲图中三个灯泡 联，乙图中三个灯泡 联，丙图中三个
灯泡 联。
(均选填“串”或“并”
)
18．如甲图所示，当开关S 闭合后，电流表的指针偏转如乙图所示，其中a 电流表测量的是
通过 (选填“L 1”或“L 2”)的电流，b 电流表的读数应为 安。
三、作图题(共4分)
19．(4分)如图所示的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使
两灯并联连接。
四、实验探究题(共14分)
20．(6分)在“探究串联电路中电流的规律”实验中，甲、乙同学设计了如图所示的电路。
(1)实验中，选择两个小灯泡的规格应该是不相同(选填“相同”或“不相同”)的。
(2)甲同学率先连接电路，刚接好最后一根导线，小灯泡就亮了，经检查电路连接正确，那么他连接电路时出现的问题是开关没有断开。
(3)确定了电路连接正确以后，表中是某同学实验中的一组数据：指出表格所记录的数据中，明显错误的数值是 1.5，造成错误的原因是电流表接的是小量程，却按大量程读数了。
21. (8分)某中学物理兴趣小组的同学们设计了一个测量小灯泡电流的实验，并完成下列实验
步骤：
A ．画出电路图，并按照电路图连接实物；
B ．记录数据，整理器材；
C ．合上开关试触，发现电流表的指针偏转较小；
D ．电流表量程选“0～3A ”接入电路；
E ．电流表量程选“0～0.6A ”接入电路。
(1)请将上述实验步骤按正确的顺序排列： 。
(2)据图甲可知，此电流表的读数为 A 。
(3)在测并联电路的电流时，若先在图乙中的A 处测电路中的电流是0.5A ，然后在B 处
测得的电流是0.3A，则在C处测得的电流应为A。
五、综合题(共20分)
22．(6分)如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？
23．(14分)如图1所示，某公园有两个游览点(用亭子表示)。
其游览的入口和出口都已确定，请按以下要求设计游览路线：
(1)游客由入口到出口，先后经过两个游览点。
请在图1甲中用笔画线画出游览路线；
(2)游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画线画出游
览路线；
由此联想到我们所学的电路知识，现有两个小灯泡、一个开关、一个电源及若干导线，怎样连接使两个灯泡都亮起来。
【设计实验与进行实验】
请在图2所示的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】
(1)正确连接后闭合开关，灯泡不亮。
请在表格中填写简单的检修方法：
(2)断开开关，两个小灯泡同时熄灭，不借助其他器材。
请设计一个简单的方法，判断它们是串联还是并联。
第十五章检测卷参考答案与点拨
1．B 2.A
3．C点拨：把带负电的橡胶棒靠近吸管A端时，吸管A端远离橡胶棒，说明吸管A 端与橡胶棒带的是同种电荷，橡胶棒带负电，A端也带负电；吸管与餐巾纸摩擦，吸管带负电，说明吸管得到了电子，同时餐巾纸失去电子而带正电。
故选C。
4．D点拨：一般情况下，铅笔芯容易导电，是导体，而塑料尺、橡皮和玻璃都不容易导电，是绝缘体。
故选D。
5．C点拨：用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，选C。
6．C7.D8.C9.D10.A11.C12.C
13．电吸引轻小物体14.并联开关
15．竖直向下串16.断路短路
17．串并并18.L1 1.2
19．如图所示。
(4分)
20．(1)不相同(1分)(2)开关没有断开(2分)
(3)1.5(1分)电流表接的是小量程，却按大量程读数了(2分)
21．(1)ADCEB(3分)0.3(2分)(3)0.2(3分)
22．解：通过L3的电流I3＝0.6A(2分)；
通过L2的电流I2＝1A－0.6A＝0.4A(2分)；
通过L1的电流I1＝1.2A－1A＝0.2A(2分)。
23．(1)如图所示。
(3分)
(2)如图所示。
(3分)
【设计实验与进行实验】
如图所示。
【评估】
(1)换导线(2分) 换电池(2分)
(2)答：拧下一个小灯泡，闭合开关，若另一个小灯泡还能发光说明是并联，若不亮，说明是串联。
(4分)。
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带参考答案)
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题（共12小题）1．周末，小华帮妈妈打扫卫生时发现：用干抹布擦拭过的穿衣镜，镜面会“粘”上很多细小的绒毛。
下列有关说法正确的是（）A．干抹布与穿衣镜通过摩擦的方式创造了电荷B．玻璃镜面因摩擦带上电荷变成了导体C．镜面能“粘”细小绒毛是由于异种电荷相互吸引D．若镜面带正电，则与其摩擦的干抹布一定带负电2．关于图中静电现象，说法正确的是（）A．如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子B．如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷C．如图丙，验电器是利用了异种电荷相互吸引的原理制成的D．如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质3．下列应用中，属于防止静电带来危害的是（）A．静电喷涂B．静电除尘C．静电复印D．油罐车的拖地铁链4．如图所示，开关S闭合时，可能发生的现象是（）A．电池被烧坏B．L2被烧坏C．L1被烧坏D．L1不发光、L2发光5．如图所示是新能源汽车充电站的一排充电桩。
利用充电桩充电时，电动汽车的电池相当于电路中的（）A．电源B．开关C．用电器D．导线6．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．A中正电荷通过金属棒流向B，B金属箔的张角减小B．B中的自由电子通过金属棒流向A，B金属箔的张角增大C．有持续电流存在，电流方向从A到BD．电流方向从B到A7．如图所示是小明为养牛场设计的四个电路。
养牛场要求：当牛正常在牛场内吃草时开关S1、S2均处于闭合状态，指示灯亮，电铃不响；若牛跑出栅栏，相当于断开S2，电铃响报警。
图中所示的电路符合要求的是（）A．B．C．D．8．下列数据最符合实际情况的是（）A．九年级物理课本的质量约30gB．小汽车在高速公路上正常行驶速度约90km/hC．教室内一盏日光灯管的电流约为1AD．我校所在地的大气压约104Pa9．用一个电源，一个开关，两个电流表和两个灯泡组成如图所示的4个不同的电路。
人教版九年级物理全一册《第十五章 电流和电路》章节检测卷(附答案)
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列电路元件符号表示电动机的是（）A．B．C．D．2．如图是A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是（）A．一定带正电B．一定带负电C．带负电或不带电D．无法判断3．对于图电路的判断正确的是（）A．两只小灯泡是串联的B．两个小灯泡是并联的C．开关只能控制其中的一只小灯泡D．两灯工作时的电流一定相等4．丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（）A．穿在身上的化纤衣服易“粘”灰尘B．吸盘式挂衣钩能够“粘”在墙上C．表面平滑的铅块紧压后会“粘”在一起D．拔火罐时罐子“粘”在皮肤上5．两个灯泡接在电路中，操作开关，两只灯泡总是同亮同灭，则这两只灯泡（）A．必定是串联B．必定是并联C．串联并联都有可能D．与开关是并联关系6．如图所示，下列说法正确的是（）A．电源的上端为负极B．通过灯泡的电流方向是从左到右C．金属导线中发生定向移动的电荷是正电荷D．在电路中，电流总是从电源正极流向负极7．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（）A．B．C．D．8．如图所示的电路中，当（）A．同时闭合S1、S2时，铃响、灯不亮B．只闭合S1时，灯亮，铃不响C．同时闭合S1、S2时，灯亮、铃不响D．只闭合S2时，铃响、灯不亮9．如图所示的电路，用鳄鱼夹分别与下列四种物品相连，闭合开关后，灯泡能发光的是（）A．橡皮B．陶瓷C．塑料D．铅笔10．如图所示的电路中，两表指针位置均如图所示，则下列说法正确的是（）A．R1、R2中的电流均为0.3AB．R1、R2中的电流均为1.5AC．R1中的电流是0.3A，R2中的电流是1.5AD．R1中的电流是0.3A，R2中的电流是1.2A二、填空题11．验电器的工作原理：。
人教版九年级物理全一册《第十五章 电流和电路》章节检测卷(附带答案)
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列物体中，通常情况下属于导体的是（）A．玻璃B．塑料C．铁丝D．橡胶2．关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源3．小明同学在探究电荷间的相互作用规律时，记录了如下四幅图，其中错误的是（）A．B．C．D．4．如图所示，下列说法正确的是（）A．电源上端是正极B．金属导线中发生定向移动的电荷是正电荷C．灯泡发光时，电源将电能转化为化学能D．灯泡发光说明电路中有电流5．自动售货机可通过手机扫码（闭合开关S1）或投币（闭合开关S2）后，启动电动机出货，以下能大概描述其电路构成的是（）A．B．C．D．6．很多公路两旁都安装了一种新型节能的风力太阳能路灯，如图所示。
下列关于该路灯的说法正确的是（）A．太阳能电池板将太阳能转化为化学能B．小风扇是用来给太阳能电池板散热的C．小风扇将机械能转化为电能D．蓄电池放电时将电能转化为机械能7．小明家里有一台电冰箱，他发现打开电冰箱冷藏室的门时冷藏室内灯亮，将门关上时灯熄灭，认真观察发现电冰箱的门相当于一个控制灯泡的开关。
另外，电冰箱主要是利用压缩机工作，压缩机由温控开关控制。
结合实际分析，下列电路图符合要求的是（）A．B．C．D．8．取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电（如图甲所示）。
用带绝缘柄的金属杆C把A和B连接起来，如图乙所示，则下列说法正确的是（）A．验电器A的泊片张开是因为异种电荷互相排斥B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到正电荷C．验电器连接起来后，瞬时电流的方向为验电器A到验电器BD．验电器连接起来后，A的张角减小至闭合，B的张角增大9．在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数如图（b）所示，则通过灯L1和L2的电流分别为（）A．1.2安，0.5安B．0.5安，1.2安C．0.7安，0.5安D．0.5安，0.7安10．用电流表测量通过灯L1的电流，下列电路中正确的是（）A．B．C．D．二、填空题11．电路中能产生持续电流的条件是：（1）；（2）。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。
这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。
下列电路 中符合要求的是( )A B C D 2．现有A 、B 、C 三个轻质小球，已知A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（ ）A ．B 一定不带电，C 带正电 B ．B 可能带正电，C 带正电 C ．B 一定带正电，C 带负电D ．B 可能不带电，C 带负电3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是( )ABCD（第3题图）4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L 1和L 2中的电流分别为（ ）A. 1.2A ， 0.24AB. 0.96A ，0.24AC. 0.98A ，0.22AD. 0.24A ，1.2A数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块5.如图所示四个电路图中，能正确测量通过L 1电流的电路是( )A.B.C. D.6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）A ．B ．C ．D ．7．如图所示电路，要使灯泡L 1和L 2组成串联电路，应该( )A ．只闭合S 1B ．只闭合S 2C ．同时闭合S 1和S 2D ．同时闭合S 2和S 38．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。
则下列判断正确的是( )A 2A 1SL 1L 21230.40.60.20甲 乙A.通过灯L 1的电流为1.5 AB.通过灯L 1的电流为0.3 AC.通过灯L 2的电流为1.2 AD.通过灯L 2的电流为0.3 A9.如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P 向左移动，下列说法正确的是（ ）A. 电流表示数变小B. 电压表示数变大C. 小灯泡变亮D. 滑动变阻器阻值变大10．在图中a 、b 、c 、d 四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S 后，三个灯泡正常发光，电流表示数正常，则（ ）A ．a 、b 、c 为灯泡，d 为电流表B ．a 、b 、d 为灯炮，c 为电流表C ．a 、c 、d 为灯泡，b 为电流表D ．b 、c 、d 为灯泡，a 为电流表11．如图，比较的读数大小（ ）A ．I 1＞I 2＞I 3B ．I 1＜I 2＜I 3C ．I 1=I 2=I 3D ．I 2＜I 1＜I 312.（2024·道外区二模）妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。

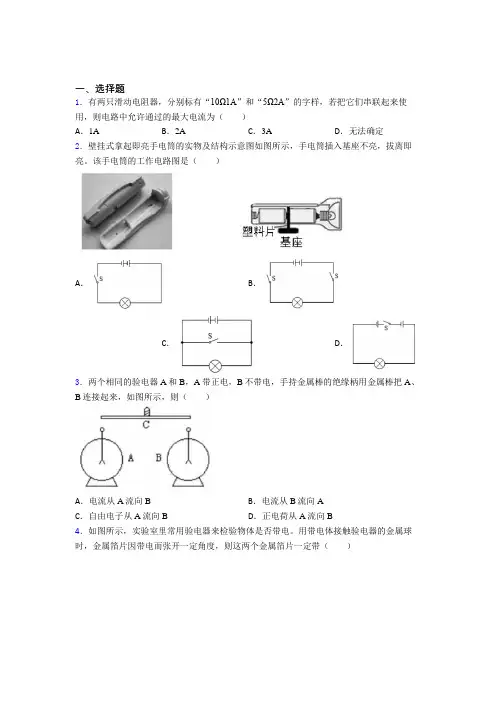

新人教版初中物理九年级全册第十五章《电流与电路》检测题(含答案解析)
