土壤电阻率参考值
土壤电阻率参考值Last revision on 21 December 2020

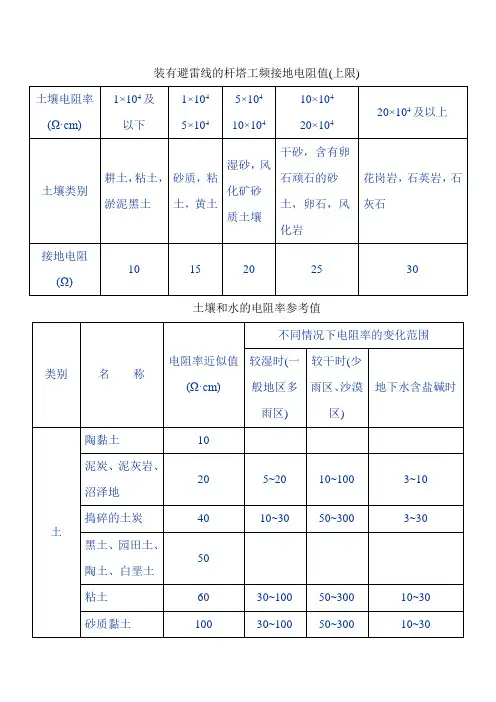

装有避雷线的杆塔工频接地电阻值(上限)
3．土壤和水的电阻率参考值(见表4—23)
表4—23 土壤和水的电阻率参考值
土壤电阻率测量步骤
四极法测量土壤电阻率的步骤 淮安供电公司市郊农电：葛进进 操作过程：20分钟，三个否决项 1、报告老师，询问极距a是多少？ 2、在操作纸上写出极距a，并算出接地埋深L=a/20。 3、选择仪器及工具、摇表（四端子）、四捆接线、尺、锤、接地棒、螺丝刀、计算器等。用粉笔在四个接地棒上画出接地埋深的标志（注意：从下向上画，距离为L） 4、检查仪表 ①外观检查，看有无破损、有无裂纹等； ②检查合格证：如没合格证，要报告老师，等允许后，方 可操作；（此处为否决项） ③来回转动各旋钮检查是否灵敏。 5、放线 ①将仪器和工具放在合适的地点，拿起二捆接线、尺、锤、接地棒，螺丝刀（原地只留下摇表和两捆线） ②由摇表向正前方走约16米，然后向正左方走约1.5a米，钉下第一个接地棒（注意，钉到刚才粉笔画到的标志处），并把螺丝刀穿过尺前的小圆环插入地下，然后抱着材料（除一捆接地线）拉开皮尺，向前走，大约走到3a米多，停下。 ③将皮尺拉紧拉直，轻轻放下，在3a米平行与第一接地棒的地方，钉下第二个接地棒，并放下二捆接地线。
④向回走，在皮尺刻度的2a米的平行与第一接地棒的地方，钉下第三个接地棒。 ⑤向回走，在皮尺刻度的a米的平行与第一接地棒的地方，钉下第四个接地棒。 ⑥到第一个接地棒处，将接地线的上小夹子，夹在接地棒上，向摇表方向放开接地线，不要绷紧，以防夹子脱落， ⑦把螺丝刀插在摇表前，从摇表处拿起一捆接地线，将有接线片的一端打活扣在螺丝刀上，向第四根接线棒放线。 ⑧按⑥和⑦的方法，放完其余两捆接地线，并检查四个小夹子是否夹牢。 6、接线 ①先打开短接片（此处为否决项）。方法：松开短接片旋钮，手由下向上一挑，即可打开短接片。 ②接四根连线。注意：不能交叉，接触要紧。 7、调零 将摇表放平，用螺丝刀将调零器调零，调零时，头要位于摇表正上方。 8、测量 ①将摇表倍率（里面的小旋钮）调到10R档，顺时针旋动RS电位器（外面的大旋钮）刻度盘到最大。 ②左手掌按住摇表，左手大姆指和食指捻住外面的大旋钮，右手顺时针方向慢慢摇到摇把，在摇动时，左手要迅速调节RS电位器（禁
土壤电阻率检测作业指导书
土壤电阻率检测作业指 导书 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
土壤电阻率检测作业指导书 1目的 土壤电阻率是接地工程中一个重要的参数，直接影响接地装置的接地电阻的大小，为了正确合理的设计接地装置，必须进行土壤电阻率的测量。根据所测的土壤电阻率，可以通过一些措施有效地改善土壤。 2适用范围 本作业指导书适用于恒山运维站所辖的变电站的土壤电阻率的测定。 3引用标准 下列标准所包含的条文，通过引用而构成本作业指导书的条文。GB50169-92《电气装置安装工程接地装置施工及验收规范》 DL475《接地装置工频特性参数的测量导则》 4支持性文件 高压电气设备试验方法 接地技术 5技术术语 接地极：埋入地中并直接与大地接触的金属导体。 接地体：埋入地中并直接与大地接触的金属导体，称为接地体。接地体分为水平接地体和垂直接地体。 接地引下线：电力设备应接地的部位与地下接地体或中性线之间的金属导体，称为接地引下线。 接地装置：接地体和接地引下线的总和，称为接地装置。 接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。 电流极：为形成测试接地装置的接地阻抗、场区地表电位梯度等特性参数的电流回路，而在远方布置的接电极。 电位极：在测试接地装置特性参数时，为测试所选的参考电位而布置的电极。 6安全措施 试验时的安全措施 ．1禁止在雷雨天气进行试验 ．2尊守《安全操作规程》 试验时应注意的事项 应使接地极和土壤充分的接触，接地极排列在同一直线上，埋入深度应不大于极间距离
最新土壤电阻率及接地电阻测量作业指导书
土壤电阻率及接地电阻测量作业指导书
土壤电阻率及接地电阻测量作业指导书 一、施工工艺流程图： 二、作业方法及要求： 1、施工准备： （1）技术准备：掌握接地摇表的使用方法，了角设计对接地电阻值的要求。 （2）组织准备：土壤电阻率及接地电阻的测量，须由一名技术人员带一名熟练的技术工人进行，测量应用好原始记录。 （3）工器具、材料准备：接地摇表、接地棒、导线、钉锤、扳手。 2、土壤电阻测量（施工过程质量控制见证点W点） 土壤电阻率的测量摇表应有四个测量端钮。在被测量土壤电阻率的地区，接图-1布线，将四个接地棒接于四个测量端钮，成一直线打入土内，各接地棒
之间的距离可等距离“a”厘米。棒的埋入深度，不应小于a/20，a，可取以整数便于计算。 摇表电流极端钮I1和Ⅱ2（有的摇表为G1G2）连接在四个接地棒外侧两边的棒上，而电压极端子E1和E2（有的摇表P1和P2）连接到相应的靠里面的棒上，则摇表测量时所得的指示值是靠里面的两棒之间的电阻（欧）将所测得的电阻值，按下列计算公式求得土壤电阻率，该电阻率是相当于深度为棒间距离a处的近似平均土壤电阻率。 土壤电阻率的计算公式为： P=2πaR（欧.厘米）a棒间距离（厘米），R接地电阻测量的读数（欧）。 3、接地电阻测量（施工过程质量控制见证点W点） 测量时接地装置应与避雷线断开，电流极，电压极应布置在线路或地下金属管道垂直的方向上，并应避免雨后立即测量接地电阻值。 电极的布置：一般较长的电极距离接地测量点的距离为接地装置最长射线的4倍，较短的电极距接地测量点的距离为最长射线长度的2.5倍。 防雷接地装置的季节系数 埋深 季节系数 水平接地体2-3米垂直接地 0.5 1.4~1.8 1.2~1.4 0.8~1.0 1.25~1.45 1.15~1.3 2.5~3.0 1.0~1.1 1.0~1.1
变电站土壤电阻率报告(20200813205558)
广西金桂二期中配110kV变电站土壤电阻率测量成果说明书 广西基础勘察工程有限责任公司 建设部甲级勘察证：201007-kj号 二0 一一年四月 广西金桂二期中配110kV变电站土壤电阻率测量成果说明书 工程负责：梁宁克 校对：周永炼 审核：沈健 审定：沈雁明 总经理：夏志永 广西基础勘察工程有限责任公司 建设部甲级勘察证：201007-kj号 二0 一一年四月
目录1、工程概况
精心整理 2、地址概况 (1) 3、野外工作方法与技术 (1) 4、土壤电阻率分布特点 (1) 附图： 1、测试点平面位置图（1张） 2、土壤电阻率等值线图（4张）
1、工程概况 广西金桂二期中配110kV变电站施工图设计阶段的任务要求测量土壤电阻率，深度 为5m、10m、20m、30m。野外工作于2011年4月20日进行，共完成测试点15个。勘察期间多为阴天的气候条件。 2、地址概况 本工程新建广西金桂二期中配110kV变电站一座，位于钦州港口区大揽坪，占地面积约为63.36 X 22.00卅，地上4层，主变3个及电缆层、竖井等配套设施，框架结构，基础型式及整平标高等未确定。地貌上属丘陵地貌，地形较平坦，经钻探证实和资料收集，场地内地层主要有第四系素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成。 3、野外工作方法与技术 测试点的布置原则上以勘探剖面为准，按网格进行布置，详细位置见土壤电阻率等 值线图。测量方法采用电阻率法对称四级测试装置，电极距最大取AB/2为65m，最小为AB/2 为1.5 米，MN/1 为1.5 米~12 米。 电阻率测量仪为DWD-2A型微机电侧仪，严格按照SDCJ-81-88《电力工程物探技术规定》执行。 4、土壤电阻率分布特点 不同深度的土壤电阻率值的分布见《深度为5m、10m、20m、30m的土壤电阻率等 值线图》，经过地形改正，侧出的土壤电阻率值特点如下： (1)深度AB/2=5m，场地范围内土壤电阻率最大值为311 Q?m,最小值为98Q?m。 (2)深度AB/2=10m，场地范围内土壤电阻率最大值为421 Q - m,最小值为305 Q - m。 (3)深度AB/2=20m，场地范围内土壤电阻率最大值为496Q - m,最小值为396 Q - m。 (4)深度AB/2=30m，场地范围内土壤电阻率最大值为793Q - m,最小值为589 Q - m。 场地范围内由素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成，地质结构较复杂，同一深度的土壤电阻率值相差较小，同一位置随着深度的增大，土壤
阳极接地电阻和土壤电阻率的测定的实验
实验一：阳极接地电阻和土壤电阻率的测定 一、实验目的 1、学会用接地电阻仪测定阳极接地电阻 2、学会用“四极法”测土壤电阻率 二、实验内容 阳极接地电阻和土壤电阻率的测定 三、实验要求 1、熟悉实验装置，看清各种仪表量程及直流表的接线方向。 2、测量阳极接地电阻时，应将原阴极保护电路与阳极断开。 3、当检流计灵敏度过高时，可将测量电极在土壤中插得浅一些；如果灵敏度不足时，可沿测量电极注水润湿。 4、用砂纸擦净金属电极，使之发出金属光泽。 5、在实验过程中保证土壤严实，金属电极不能松动。 6、记录实验中遇到得反常现象，并分析其原因。 7、分析影响测量准确性的因素，思考如何改进。 8、自己绘制记录数据表格，记录实验数据。 四、实验方法 （一）阳极接地电阻的测定 1、阳极接地电阻测定原理 仪器：ZC －8接地电阻仪 原理：ZC －8接地电阻仪，C 1、C 2为供电极，电流为 I 1，P 1、P 2为测量极，P 1、P 2间电阻r x （即为阳极接地电阻）上造成电位差 I l r x ，该仪器按电位计原理设计，内部测量回路的电流为I 2，在可变电阻R ab 上造成电位差，当ob 间的电位差I 2R ob ＝I l r x 时，则检流计不偏转，故得： ob 1 2R I I r x ＝ 该仪器制造时，已固定 12I I 值，分别为10、1、0.1（即“倍率标度”，有三个倍数，亦称为三档），R ob 可由仪表测量标度盘上读出，故测量之接地电阻r x
值即为测定时采用的倍率标度的倍数乘以测量标度盘上的读数。 2、操作步骤 2．1 被测接地阳极（C 2、P 2）与电极P 1、C 1要依次按直线排列，彼此相距20米以上，电极顺序注意不能颠倒。
变电站土壤电阻率报告
变电站土壤电阻率报告 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
广西金桂二期中配110kV 土壤电阻率测量成果说明书广西基础勘察工程有限责任公司 建设部甲级勘察证：201007-kj号 二0一一年四月 广西金桂二期中配110kV变电站土壤电阻率测量成果说明书 工程负责：梁宁克 校对：周永炼 审核：沈健 审定：沈雁明 总经理：夏志永 广西基础勘察工程有限责任公司 建设部甲级勘察证：201007-kj号 二0一一年四月 目录 1、工程概况 (1) 2、地址概况 (1) 3、野外工作方法与技术 (1) 4、土壤电阻率分布特点 (1) 附图： 1、测试点平面位置图（1张）
2、土壤电阻率等值线图（4张）
1、工程概况 广西金桂二期中配110kV变电站施工图设计阶段的任务要求测量土壤电阻率，深度为5m、10m、20m、30m。野外工作于2011年4月20日进行，共完成测试点15个。勘察期间多为阴天的气候条件。 2、地址概况 本工程新建广西金桂二期中配110kV变电站一座，位于钦州港口区大揽坪，占地面积约为×㎡，地上4层，主变3个及电缆层、竖井等配套设施，框架结构，基础型式及整平标高等未确定。地貌上属丘陵地貌，地形较平坦，经钻探证实和资料收集，场地内地层主要有第四系素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成。 3、野外工作方法与技术 测试点的布置原则上以勘探剖面为准，按网格进行布置，详细位置见土壤电阻率等值线图。测量方法采用电阻率法对称四级测试装置，电极距最大取AB/2为65m，最小为AB/2为1.5米，MN/1为1.5米~12米。 电阻率测量仪为DWD-2A型微机电侧仪，严格按照SDCJ-81-88《电力工程物探技术规定》执行。 4、土壤电阻率分布特点 不同深度的土壤电阻率值的分布见《深度为5m、10m、20m、30m的土壤电阻率等值线图》，经过地形改正，侧出的土壤电阻率值特点如下： （1）深度AB/2=5m，场地范围内土壤电阻率最大值为311Ω·m，最小值为98Ω·m。 （2）深度AB/2=10m，场地范围内土壤电阻率最大值为421Ω·m，最小值为305Ω·m。 （3）深度AB/2=20m，场地范围内土壤电阻率最大值为496Ω·m，最小值为396Ω·m。 （4）深度AB/2=30m，场地范围内土壤电阻率最大值为793Ω·m，最小值为589Ω·m。 场地范围内由素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成，地质结构较复杂，同一深度的土壤电阻率值相差较小，同一位置随着深度的增
土壤电阻率详解
土壤电阻率详解 土壤电阻率是单位长度土壤电阻的平均值，单位是欧姆?米。 土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。 土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。 测量土壤电阻率的方法之一是对接地体进行接地电阻测量，测得接地体接地电阻后，再按下面的公式计算土壤电阻率。 用钢管或圆钢作接地体时ρ=2πRjL/（ln（4L/d））=RjL/（0.336lg（4L/d））Ωcm 其中L为钢管或圆钢入地长度，单位m d为钢管或圆钢直径，单位m Rj为测出的接地电阻值，单位Ω用扁钢作接地体时 ρ=2πRjL/（ln（2L^2/(bh)））=RjL/（0.336lg（2L^2/(bh)））Ωcm 其中L为扁钢长度，单位m b为扁钢厚度，单位m h为埋设深度，单位m。 上述方法有个缺点，就是由于存在接地电阻的影响，可能造成很大误差，如果地层结构不均匀，计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化。所以，有时也采用图B.1所示的四级法进行测量。 四个电极分布在一条直线上，电极的插入深度h应小于极间距离a的1/20，根据电流表A和电压表V的指示，即可算出土壤电阻率 ρ=2πaV/I 其中ρ为计算土壤电阻率，单位Ωcm U为测量电压，单位V I为测量电流，单位A a为极间距离，单位m 降低土壤电阻率的措施 （1）换土用电阻率较低的黑土、粘土和砂质粘土等替换电阻率较高的土壤。一般换掉接地体上部1／3长度、周围0.5米以内的土壤。 （2）深埋如果接地点的深层土壤电阻率较低，可适当增加接地体的埋入深度。深埋还可以不考虑土壤冻结和干枯所增加电阻率的影响。
接地电阻测量实验报告范文
接地电阻测量实验报告范文 为了了解接地装置的接地电阻值是否合格、保证安全运行，同时根据配电设备维护规程的有关规定，我部于20xx 年3月1日上午8:00 对乐民原料部弓角田煤矿各变配电点的接地及其各变压器对地绝缘情况进行测量试验。试验过程及试验结果分析报告如下： 一、试验前的准备： 1、制订试验方案： 前期，我们组织机电队人员一起到现场查看接地装置，查找接地极的适合试验的位置，制订、讨论、修改试验方案，提出试验中的注意事项。 2、试验方法： 接地电阻表本身备有三根测量用的软导线，可接在E、P、C三个接线端子上。接在E端子上的导线连接到被测的接地体上，P端子为电压极，C端子为电流极（P、C都称为辅助接地极），根据具体情况，我们准备采用两种方式测量：（1）、将辅助接地极用直线式或三角线式，分别插入远离接地体的土壤中；（2）、用大于25cm×25cm的铁板作为辅助电极平铺在水泥地面上，然后在铁板下面倒些水，铁板的布放位置与辅助接地极的要求相同。两种方法我们都采取接地体和连接设备不 断开的方式测量，接地电阻电阻表将倍率开关转换到需要的量程上，用手摇发电机手柄，以每分钟120转/分以上的速度转时，使电阻表上的仪表指针趋于平衡，读取刻盘上
的数值乘以倍率即为实测的接地电阻值。 3、试验工具： 我们准备好ZC29B-2型接地电阻测试仪、ZC110D-10（0~2500MΩ）型摇表、万用表、铜塑软导线（BVR 1.5mm2）、测电笔、接地极棒和接地板等试验用具及棉纱等辅助材料。 二、试验过程： 1、3月1日上午，现场试验人员进行简单碰头，并进行分工：由帅锐进行测量、值班人员蔡富贵和彭余坤配合操作、陈应沫记录、班长方兴华负责监护； 2、8:45试验开始； 3、测量辅助接地极间及与测量接地体间的距离； 4、采取第一种方法，将接地极棒插入到土壤中并按照图纸接好线； 5、将测量接地体连接处与连接端子牢靠连接； 6、将导线与接地电阻表接好； 7、校正接地电阻表； 8、测量并记录数据；（试验数据见附表） 9、采取第二种方法，测量并记录数据； 10、整个试验过程结束。 恒鼎实业弓角田煤矿春季预防性试验设备外壳接地测试记录 恒鼎实业弓角田煤矿春季预防性试验变压器绝缘测试记录 使用仪器： ZC29B-2型接地电阻测试仪
9-用四极法测量计算土壤电阻率(整理)
操作考核评分标准(考评员用)
操作考核 (考评员评分用) 姓名准考证号操作开始时间结束时间
江苏省电力行业《农网配电营业工》职业技能鉴定 操作考核任务书 1．操作项目 用四极法测量计算土壤电阻率 2．操作时间 本项目作业时间20分钟 3．操作说明 （1）在指定的场地、设备上独立完成操作； （2）严格按测量要求和操作步骤进行测量操作； （3）准确读数，正确计算（计算完毕将记录纸写好姓名后交给考评员阅卷评分留存）；（4）时间到应立即停止操作,整理仪表和工器具离开操作场地。 （5）工作中发生严重违章操作，并造成后果，取消考核，该项目为零分。
用四极法测量计算土壤电阻率 （整理） 一、准备工作 工作服、安全帽、手套、计算器、笔。 二、选择仪表材料 1、ZC-8型接地摇表，4根测量绳，测量桩4根，锤子一把，皮尺一只，罗丝批一把。 2、外观检查，摇晃检查一下摇表，如有短接线还应将短接线拆除，轻摇接地摇表检查， 决不能在C1、P1、P2、C2开路的状态下摇动表手柄。 三、测量 1、取皮尺在同一水平线上按老师要求确定极间测量距离A的档距。 2、现场用尺量一下桩应埋深距离L，L=a/20，然后依次用锺子钉桩。 3、放测量线：一端夹在桩上，另一端引向摇表侧，（注意电压P1与P2为同一色线，电 流C1与C2为同一色线）。引线之间绝不能交叉缠绕。 4、打开摇表C2与P2之间的短路环，分别接上C1、P1、P2、C2引线。 5、将接地摇表用罗丝批调零。 6、旋动倍率开关，将倍率放至最大档*10，将调零旋钮调至最大10至中心线。 7、顺时针轻摇发电机手柄，如指针偏向右侧将倍率旋钮调小至*1，继续操作直至调至 *0.1档。 8、继续轻摇手柄，左手轻调调零旋钮，直至指针在中心线上不动，然后加速摇动手柄 达120转/分钟，期间仍可微调调零旋钮，直至指针最终固定在中心线上，约持续15秒后，再读取数据。 三答题 a=?米（极间距离） l=a/20=?厘米（桩埋深度） Rx=?欧姆（注意读取数据R*倍率） ρ=2παRx=?（欧姆`米） 拆除测量设施，收拾工具交还老师。
土壤电阻率及接地电阻测量作业指导书样本
土壤电阻率及接地电阻测量作业指导书 一、施工工艺流程图: 二、作业方法及要求: 1、施工准备: ( 1) 技术准备: 掌握接地摇表的使用方法, 了角设计对接地电阻值的要求。 ( 2) 组织准备: 土壤电阻率及接地电阻的测量, 须由一名技术人员带一名熟练的技术工人进行, 测量应用好原始记录。 ( 3) 工器具、材料准备: 接地摇表、接地棒、导线、钉锤、扳手。 2、土壤电阻测量( 施工过程质量控制见证点W点) 土壤电阻率的测量摇表应有四个测量端钮。在被测量土壤电阻率的地区, 接图-1布线, 将四个接地棒接于四个测量端钮, 成一直线打入土内, 各接地棒之间的距离可等距离”a”厘米。棒的埋入深度, 不应小于a/20, a, 可取以整
数便于计算。 摇表电流极端钮I 1和Ⅱ2( 有的摇表为G 1 G 2 ) 连接在四个接地棒外侧两边的 棒上, 而电压极端子E 1和E 2 ( 有的摇表P 1 和P 2 ) 连接到相应的靠里面的棒上, 则 摇表测量时所得的指示值是靠里面的两棒之间的电阻( 欧) 将所测得的电阻值, 按下列计算公式求得土壤电阻率, 该电阻率是相当于深度为棒间距离a处的近似平均土壤电阻率。 土壤电阻率的计算公式为: P=2πaR( 欧.厘米) a棒间距离( 厘米) , R接地电阻测量的读数( 欧) 。 3、接地电阻测量( 施工过程质量控制见证点W点) 测量时接地装置应与避雷线断开, 电流极, 电压极应布置在线路或地下金属管道垂直的方向上, 并应避免雨后立即测量接地电阻值。 电极的布置: 一般较长的电极距离接地测量点的距离为接地装置最长射线的4倍, 较短的电极距接地测量点的距离为最长射线长度的2.5倍。 防雷接地装置的季节系数 埋深 季节系数 水平接地体2-3米垂直接地 0.5 1.4~1.8 1.2~1.4 0.8~1.0 1.25~1.45 1.15~1.3 2.5~ 3.0 1.0~1.1 1.0~1.1 注1: 土壤比较干燥, 则应采用表中较小值, 比较潮湿, 则取较大值。所测得的接地电阻值, 应乘以季节系数, 季节系数是根据地质土壤的干湿程序选取
土壤电阻率
土壤电阻率 阳极的接地电阻通常情况下占整个阴极保护系统电阻的85%。如果周围设施的阴极保护系统输出的电压是四十伏，电流二十安培，该阴保系统的电阻为2欧姆。这时候计算阳极在该系统中接地电阻的方法是二乘以百分之八十五等于一点七欧姆。据此，可根据相应的阳极地床的电阻公式计算出土壤的电阻率。阳极接地电阻直接关系到整个阴极保护系统的营运成本，通常情况下接地电阻不会大于1.0欧姆。 土壤电阻率与土壤腐蚀性的关系，土壤腐蚀性极强的时候，咸河水的电阻率为1欧姆，海水的电阻率为20 欧姆；土壤的腐蚀性为强的时候，海床的电阻率是40欧姆到100欧姆之间，城市自来水的电阻率在1000欧姆到1200欧姆之间，淤积土的电阻率在1000欧姆到2000欧姆之间；当土壤的腐蚀性在中等水平的时候，主要的环境是粘土，其土壤电阻率在4000欧姆与8000欧姆之间。土壤电阻率是整个阴极保护系统的重要指标，在阴极保护系统设计中，选择阳极地床的重要考虑因素是土壤的电阻率，它也是整个阴保设计中的重要指标。土壤电阻率不仅影响着阴极保护电流密度的选取，还决定着阳极地床的数量及位置。获取土壤电阻率的方式有两种：现场实地测试；根据原有阴保系统以及以前的施工经验进行计算。 当土壤的腐蚀性处在弱的水平中的时候，主要的环境是湿沙，其土壤电阻率为10000欧姆，砂砾的土壤电阻率一般在10000欧姆到25000欧姆之间；当土壤的腐蚀性处在极弱的状态时，一般存在与干沙环境中，此时干沙的土壤电阻率为25000欧姆到50000欧姆之间。
浅埋式单支与多支垂直阳极地床，将阳极埋在土壤中大概1米到5米的深度，这是管道的阴极保护保护系统一般都会选择的阳极埋设方式。这种浅埋式阳极又可以根据阳极不同方式的摆放而分成立式和水平式。对于废钢阳极通常情况下会联合起来使用，称之为联合式阳极。 多支水平阳极与网状阳极接地电阻，多支水平阳极用填料整体回填接地电阻：阳极按水平方向埋入合适深度的土壤中，然后阳极沟里面空余的地方全部用填料将其填其到规定的高度。这种方式的优点有：土石方量较小，安装起来简单；方便检查地床各部分的工作状况；计算电阻的公式和单支水平阳极相同。多支阳极水平埋设，独立回填接地电阻：现在使用填饱阳极的方式施工越来越多，用这种方法安装阳极时，各个阳极之间的空隙不是使用回填料的，而是直接用土壤回填，这样使得每只阳极相对独立。最后把主电缆和各阳极电缆连接在一起，连接到接线箱，并连接到恒电位仪的正极。网状阳极地床由混合金属氧化物中钛阳极带与钛连接片垂直铺设在一起，在它们垂直交叉点上电焊而成的，然后埋设在储罐的基础中，作为储罐底板外侧的阴极保护使用。单支竖直阳极地床：将单支阳极以竖直的方式埋设在土壤中。多支竖直阳极地床：由多跟阳极垂直埋入土壤中的阳极排列构成。电极之间使用电缆连接或者阳极引线全部连接到接线箱，阳极间距一般为3米。这种方式的优点有：全年的接地电阻变化不会很大；相同尺寸的立式阳极与水平式阳极相比较而言，立式阳极地床的接地电阻小。
电阻率测量报告
. . . . 莆田南日岛风电场三期工程施工图阶段土壤电阻率测量报告 福建永福工程顾问有限公司 发证机关：福建省建设厅 证书等级：乙级证书编号：130903-ky 二00九年一月·
批准：审核：校核：编写：
目录 1、前言 2、仪器接线示意图 3、原理及操作 4、测量结果分析 5、结论
1、前言 根据公司勘察任务安排及工程勘察联系书的要求，莆田南日岛风电厂三期工程施工图阶段土壤电阻率测量工作于2008年10月2日至2008年10月24日期间进行。 南日岛风电厂前两期共投产19台风机，本期计划建设57台风机，总装机容量48.45MW，110kV升压站一座。 本次测量工作采用DZD-6A多功能直流电法仪测量，测量原理采用等极距四极对称法，极距分别为a=5、10、20、60、100m，大部分风机为测量至100m极距，局部因测量场地限制仅测量至40m 或60m极距。 本次测量工作布线按每风机一条测线，升压站按常规220kV变电站布线方式，四周四条线，对角两条线，共六条测线。本期总共完成测线63条。 本次测量遵循《电力工程物探技术规定》（DL/T5159-2002）。 2、仪器接线示意图 仪器接线示意图
3、原理及操作 等极距四极对称法，又称温纳装置，其做法是沿测线上的测点，分别打入电极，并用导线连接供电回路AB 和测量回路MN ，通过对AB 电极供电，使位于其中间的大地产生电场，测量MN 处产生的电位差及电流，通过以下公式计算出其电阻率。 测量原理示意图 I U K MN a ?=ρ ① a ρ——MN 间的等效土壤电阻率； MN U ?——MN 间的电位差； I ——MN 间的电流； K ——装置系数，对称四极法中a 2MN AN AM K ππ=?= DZD-6A 直流电法仪存在内在计算系统，测量前仅需输入极距a 后，则可直接测出结果。
土壤电阻率
测试引线间互感对土壤电阻率测量的影响 测试引线间互感对土壤电阻率测量的影响 作者：佚名文章来源：不详点击数：43 更新时间：2008-9-24 10:09:18 1引言 在进行精确的接地网分析设计时，土壤电阻率测量是非常重要的。各种因素，如所埋的金属地网结构、电压极和电流极引线间感应耦合等，都会影响测量的精确度。本文主要研究金层土壤电阻率测量时引线间互感对测量的影响。对于短电极距离来说，感应耦合不足以影响测量结果。但是，当接地系统较大时，必须使用大电极间距来显示深层土壤的特性，此时互感对大电极电距测量有显著的影响。另一事实表明当试验电源频率变得越高时感应耦合的影响变得越强烈。 减轻感应耦合影响的一种方法是工作在直流或很低频率下。可是，许多应用于电力工业的直流和低频电阻率测量表计缺少足够容量以产生足够的试验电流在大范围内压倒在这种空间内发展的高噪声水平。交流驱动的单频或多频电阻率测量仪于是经常被提供，因为任何人可以把试验电流有选择地调节到某一特性频率，使在这一频率下具有小的背景噪声。这种设备的缺陷是当电流和电压线之间产生显著的感应耦合时，测量数据不能揭示真实的土壤特性。假如，耦合效应能测量，并且调整因素被发现，那么正确的结果就可以获得。 本文应用Wenner和Schlumberger法测量土壤电阻率的方法来模拟分析计算电流电压引线间的耦合效应。对耦合效应随引线间距、频率、土壤电阻率和不同的土壤结构的变化关系作了分析，提供和比较了量化的结果。 2 均匀土壤 2.1 Wenner法 图1显示基于Wenner法的测量土壤电阻率的接线图。通过测量流过电流引线的电流I（A）和两上电压极之间的电压ΔV（V），可以计算视在接地电阻R=ΔV/I。土壤电阻率ρ可以用下列公式计算：ρ=2πaR（1）式中a是图1所示的电压极之间距离(m)。但是这个所测的电压ΔV 不仅包括两个电流极之间因传导电流引起的电压分量，它反映土壤电阻率，而且还包括因感应引
接地电阻降阻方法
接地电阻降阻方法(总8页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
1 引言 变电站接地网对于电力系统的可靠运行和变电站工作人员的人身安全起着重要作用，其接地电阻、跨步电压与接触电压是变电站接地系统的重要技术指标，是衡量接地系统的有效性、安全性以及鉴定接地系统是否符合要求的重要参数。然而，有些变电站由于受地理条件的限制，不得不建在高土壤电阻率地区，导致这些变电站的接地电阻、跨步电压与接触电压的设计计算值偏高，无法满足现行标准的要求。近年来，随着电力系统短路容量的增加，由于接地不良引起的事故扩大问题屡有发生，因此接地问题越来越受到重视。在设计施工过程中如何合理确定接地装置的设计方案，降低接地电阻，这是变电站电气设计施工的重点之一。 2 变电站接地网电阻偏高的原因 变电站接地网电阻偏高的原因有多方面的，归纳起来有以下几个方面的原因。 2.1客观条件方面 一是土壤电阻率偏高。特别是山区，由于土壤电阻率偏高，对系统接地电阻影响较大；二是土壤干燥。干旱地区、沙卵石土层等相当干燥，而大地导电基本是靠离子导电，干燥的土壤电阻率偏高。 2.2勘探设计方面 在地处山区复杂地形地段的变电站，由于士壤不均匀，土壤电阻率变化较大，这就需要对每处地网进行认真的勘探、测量。根据地形、地势、地质情况，设计出切合实际的接地装置。如果不根据每处地网的地形、地势情况合理设计接地装置并计算其接地电阻，而是套用一些现成的图纸或典型设计，那么就从设计上就留下了先天性不足，造成地网接地电阻偏高。 2.3施工方面
对于不同地区变电站的接地来说，精心设计重要，但严格施工更重要。因为对于地形复杂，特别是位于山岩区的变电站，接地地网水平接地沟槽的开挖和垂直接地极的打入都十分困难，而接地工程又属于隐蔽工程，如施工过程中不能实行全过程的技术监督和必要的监理，就可能出现如下一些问题：一是不按图施工。尤其是在施工困难的山区，屡有发生水平接地体敷设长度不够，少打垂直接地极等；二是接地体埋深不够。山区、岩石地区，由于开挖困难，接地体的埋深往往不够，由于埋深不够会直接影响接地电阻值；三是回填土的问题，有关规范要求用细土回填，并分层夯实，在实际施工时往往很难做到，尤其是在岩石地段施工时，由于取土不便，往往采用开挖出的碎石及建筑垃圾回填，这样还会加快接地体的腐蚀速度；四是采用木炭或食盐降阻，这是最普遍的做法。采用木炭或食盐降阻，会在短期内收到降阻效果，但这是不稳定的。因为这些降阻剂会随雨水而流失，并加速接地体的腐蚀，缩短接地装置的使用寿命。 2.4运行方面 有些接地装置在建成初期是合格的，但经一定的运行周期后，接地电阻就会变大，除了前面介绍的由于施工时留下的隐患外，以下一些问题也值得注意：一是由于接地体的腐蚀，使接地体与周围土壤的接触电阻变大，特别足在山区酸性土壤中，接地体的腐蚀速度相当快，会造成一部分接地体脱离接地装置；二是在接地引下线与接地装置的连接部分因锈蚀而使电阻变大或形成开路：三是接地引下线接地极受外力破坏时误损坏等。 3 接地电阻降阻方法 为了达到降低接地网接地电阻之目的，首先需要从理论上研究降低接地电阻的方法。由公式（1）可以看出，降低接地电阻有以下两种途径，一是增大接地体几何尺寸，以增大接地体的电容；二是改善地质电学性质，减小地的电阻率和介电系数。 接地网是在接地系统的基础，由接地环（网）、接地极（体）和引下线组成，以往常有种误解，把接地环作为接地的主体，很少使用接地体，在接地要求不高或地质条件相当优越的情况下，接地环也能够起到接地的作用，但是通常的情况下，这是不可行的，接

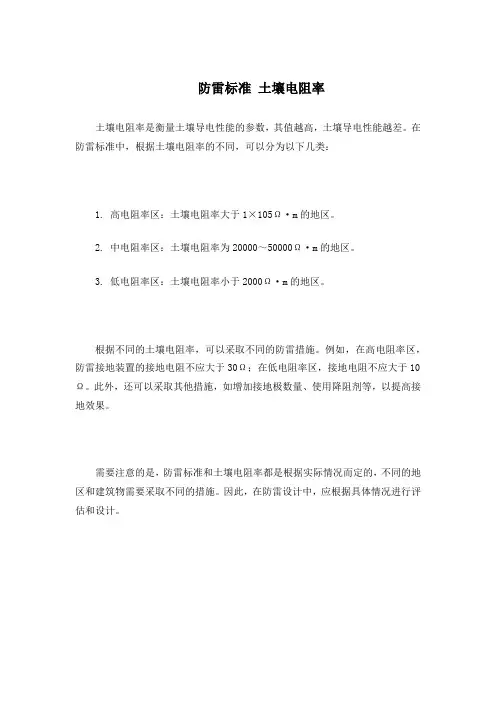

雷电灾害土壤电阻率四级法测试方法、层次分析法、雷电灾害风险普查报告式样表
附 录 C （资料性附录） 土壤电阻率四级法测试方法 C.1 四级等距法 四极等距法或称为温纳（Wenner）四级法，布线如图C.1所示,4个测试电极位于同一深度的一条直线上，测得的土壤视在电阻率按公式B.1计算： aR I aU ππρ2/2==..........................(B.1) 式中： ɑ-两电极之间的距离，不应小于电极埋深的20倍，单位m； U -电流电压表所测的电压值，单位V； I -电流电压表所测的电流值，单位A； R -接地绝缘电阻法所测得电阻值，单位Ω。 a） 电流-电压表法 （b） 接地绝缘电阻法 图C.1 四极等距法电位极布置示意图 C.2 四极非等距法 四极非等距法或称Schlumberger-Palme r法。当电极间距相当大时，四极等距法内侧两个电极的电位差迅速下降，通常仪器测不出或测不准如此低的电位差。电位极的布置如图C.2所示，电位极布置在相应的电流极附近，可升高所测的电位差值。如果电极的埋深h与其距离ɑ和b相比较很小，土壤电阻率按公式B.2计算： b R b a a /)(2+=πρ......................(B.2) 式中： ɑ-电流极与电位极间距，单位m； b -电位极间距，单位m。
图C.2 四极非等距法电位极布置示意图 C.3 测试要求与结果处理 测试电极宜用直径不小于1.5 cm的圆钢或∠25 mm×∠25 mm×∠4 mm的角钢，其长度均不小于40cm. 被测场地土壤中的电流场的深度及被测土壤的深度，与极间距离ɑ有密切关系。当被测场地的面积较大时，极间距离ɑ也相应地增大。 在各电极间距时得出的一组数据即为各视在土壤电阻率，以该数据与间距的关系绘成曲线，即可判断该地区是否存在多种土壤层或是否有岩石层，还可判断其各自的电阻率和深度。 为了得到较合理的土壤电阻率的数据，宜改变极间距离ɑ，求得视在土壤电阻率ρ与极间距离ɑ之间的关系曲线ρ=?(ɑ)，极间距离的取值可为5 m、10 m、15 m、20 m、30 m、40 m等，最大的极间距离ɑmax 一般不宜小于拟建接地装置最大对角线。当布线空间路径有限时，可酌情减少，但至少达到最大对角线 的2/3。
阳极接地电阻和土壤电阻率的测定的实验
实验一：阳极接地电阻和土壤电阻率的测定、实验目的 1、学会用接地电阻仪测定阳极接地电阻 2、学会用“四极法”测土壤电阻率 、实验内容 阳极接地电阻和土壤电阻率的测定三、实验要求 1、熟悉实验装置，看清各种仪表量程及直流表的接线方向。 2、测量阳极接地电阻时，应将原阴极保护电路与阳极断开。 3、当检流计灵敏度过高时，可将测量电极在土壤中插得浅一些；如果灵敏度不足时，可沿测量电极注水润湿。 4、用砂纸擦净金属电极，使之发出金属光泽。 5、在实验过程中保证土壤严实，金属电极不能松动。 6记录实验中遇到得反常现象，并分析其原因。 7、分析影响测量准确性的因素，思考如何改进。 8、自己绘制记录数据表格，记录实验数据。 四、实验方法 （一）阳极接地电阻的测定 1、阳极接地电阻测定原理 仪器：ZC—8接地电阻仪 原理：ZC—8接地电阻仪，C i、C2为供电极，电流为l i, P i、P 2为测量极, P i、P 2间电阻r x （即为阳极接地电阻）上造成电位差hr x，该仪器按电位计原理 设计，内部测量回路的电流为12,在可变电阻R ab上造成电位差，当Ob间的电位差l2R ob= l i r x时，则检流计不偏转，故得: 该仪器制造时，已固定且值，分别为10、1、0.1 （即“倍率标度”，有三 1 1 个倍数，亦称为三档），R ob可由仪表测量标度盘上读出，故测量之接地电阻r x
值即为测定时采用的倍率标度的倍数乘以测量标度盘上的读数。 2、操作步骤 2. 1被测接地阳极（C2、P2）与电极P i、C l要依次按直线排列，彼此相距20米以上，电极顺序注意不能颠倒。
2.2用导线将阳极（C2、P2）与电极P i、C i联于仪表的相应端钮。 2．3 将仪器放置水平，检查检流计指针是否指于中心线上，否则可用机械 零位调整器调整。 2.4 将“倍率标率”置于最大倍数，慢慢转动发电机摇把，同时转动“测量标度盘”使检流计指针指于中心线。 2. 5 当指针接近中心线时，加快发电机摇把转速，使其达到每分钟120 转以上，同时调整“测量标度盘” ，使指针指于中心线。 2.6 如“测量标度盘”的读数小于1 时，应将倍率标度置于较小的倍数，再重新调整“测量标度盘”以得到准确的读数。 2. 7 “测量标度盘”的读数乘以倍率标度的倍数即为所测的阳极接地电阻 值。 3、注意事项 3. 1 测量阳极接地电阻时，应将原阴极保护电路与阳极断开。 3.2 当检流计灵敏度过高时，可将测量电极P1 在土壤中插得浅一些；如果灵敏度不足时，可沿测量电极注水润湿。 3.3 当被测阳极接地电阻小于1 欧时，应将C2、P2 间的联结片打开，分别用导线联于阳极上，以减小导线电阻引起的误差。 4、实验数据： 四极法”测土壤电阻率 1、“四极法”测土壤电阻率原理 四极法”测土壤电阻率原理如图3，四个电极A、M、N、B 在地上沿直线安装。
土壤电阻率
土壤电阻率 概述 土壤电阻率是单位长度土壤电阻的平均值，单位是欧姆·米。 土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。 土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。 测量土壤电阻率的方法之一是对接地体进行接地电阻测量，测得接地体接地电阻后，再按下面的公式计算土壤电阻率。 用钢管或圆钢作接地体时 ρ=2πRjL/（ln（4L/d））=RjL/（0.336lg（4L/d））Ωcm 其中L为钢管或圆钢入地长度，单位m d为钢管或圆钢直径，单位m Rj为测出的接地电阻值，单位Ω 用扁钢作接地体时 ρ=2πRjL/（ln（2L^2/(bh)））=RjL/（0.336lg（2L^2/(bh)））Ωcm 其中 L为扁钢长度，单位m b为扁钢厚度，单位m h为埋设深度，单位m。 上述方法有个缺点，就是由于存在接地电阻的影响，可能造成很大误差，如果地层结构不均匀，计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化。所以，有时也采用图4-27所示的四级法进行测量。 图中X、B为电流极，c、d为电压极，四个电极分布在一条直线上，电极的插入深度h应小于极间距离a的1/20，根据电流表A和电压表V的指示，即可算出土壤电阻率 ρ=2πaV/I 其中ρ为计算土壤电阻率，单位Ωcm U为测量电压，单位V I为测量电流，单位A a为极间距离，单位m 影响土壤电阻率主要因素 （1）土壤中导电离子的浓度和土壤中的含水量的影响土壤电阻率ρ的大小主要取决于土壤中导电离子的浓度和土壤中的含水量，它是土壤中所含导电离子浓度A的倒数A1和单位体积土壤含水量B的倒数B1的函数[2]， 即ffAB,也就是说，土壤中所含导电离子浓度越高，土壤的导电性就越好，ρ就越小；反之就越大。如沙河中，河底的ρ较大，就是因为河底由于流水的冲刷，导电离子浓度较小所致。土壤越湿，含水量越多，导电性能就越好，ρ就越小；反之就越大。这就是接地体的接地电阻随土壤干湿变化的
