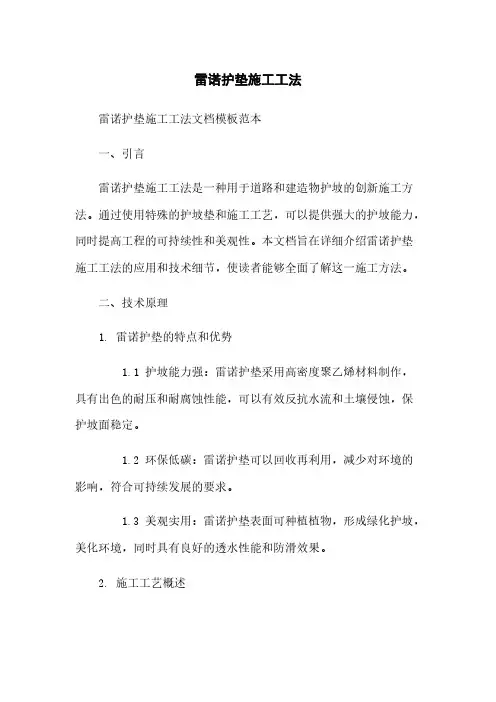

雷诺护垫施工工法
雷诺护垫施工工法雷诺护垫施工工法文档模板范本一、引言雷诺护垫施工工法是一种用于道路和建造物护坡的创新施工方法。
通过使用特殊的护坡垫和施工工艺，可以提供强大的护坡能力，同时提高工程的可持续性和美观性。
本文档旨在详细介绍雷诺护垫施工工法的应用和技术细节，使读者能够全面了解这一施工方法。
二、技术原理1. 雷诺护垫的特点和优势1.1 护坡能力强：雷诺护垫采用高密度聚乙烯材料制作，具有出色的耐压和耐腐蚀性能，可以有效反抗水流和土壤侵蚀，保护坡面稳定。
1.2 环保低碳：雷诺护垫可以回收再利用，减少对环境的影响，符合可持续发展的要求。
1.3 美观实用：雷诺护垫表面可种植植物，形成绿化护坡，美化环境，同时具有良好的透水性能和防滑效果。
2. 施工工艺概述2.1 基础处理：清理施工区域的杂物和表层土壤，确保施工基底平整坚固。
2.2 垫层铺设：将雷诺护垫按照设计要求铺设在施工基底上，注意与基础之间的密切连接。
2.3 固定连接：使用专用的固定件将雷诺护垫坚固地固定在地面上，确保整个护坡系统的稳定性和完整性。
2.4 排水处理：在雷诺护垫上设置适当的排水设施，确保雨水能够顺利排出，防止局部积水和泥石流的发生。
三、施工注意事项1. 施工前准备1.1 设计方案：根据实际情况制定详细的设计方案，包括护坡的高度、坡度、垫层数量等等。
1.2 材料准备：选用质量合格的雷诺护垫和固定件，准备施工所需的其他辅助材料和设备。
2. 施工过程2.1 施工组织：合理安排施工人员和设备，确保施工过程的顺利进行。
2.2 质量控制：对每一道工序进行严格的质量检查，确保施工质量符合要求。
2.3 安全施工：严格遵守安全操作规程，保证施工现场的安全。
四、施工案例展示本章节将介绍几个使用雷诺护垫施工工法的成功案例，包括道路护坡、建造物护坡等。
五、常见问题解答这一章节将回答一些读者可能会遇到的常见问题，匡助读者更好地理解和应用雷诺护垫施工工法。
六、本文档所涉及附件1. 设计方案示意图2. 施工工艺流程图3. 雷诺护垫产品参数表4. 固定件使用说明书5. 施工现场照片七、本文档所涉及的法律名词及注释1. 护坡：指用于防止土质被水流冲刷、侵蚀和崩塌的结构或者设施。

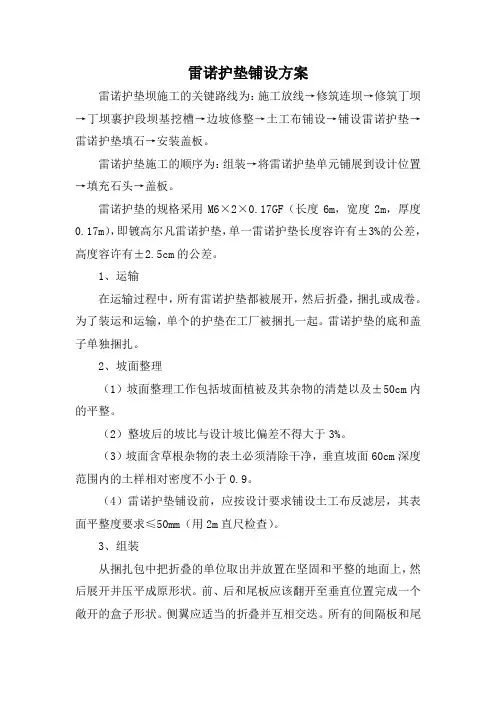

雷诺护垫铺设方案
雷诺护垫铺设方案雷诺护垫坝施工的关键路线为：施工放线→修筑连坝→修筑丁坝→丁坝裹护段坝基挖槽→边坡修整→土工布铺设→铺设雷诺护垫→雷诺护垫填石→安装盖板。
雷诺护垫施工的顺序为：组装→将雷诺护垫单元铺展到设计位置→填充石头→盖板。
雷诺护垫的规格采用M6×2×0.17GF（长度6m，宽度2m，厚度0.17m），即镀高尔凡雷诺护垫，单一雷诺护垫长度容许有±3%的公差，高度容许有±2.5cm的公差。
1、运输在运输过程中，所有雷诺护垫都被展开，然后折叠，捆扎或成卷。
为了装运和运输，单个的护垫在工厂被捆扎一起。
雷诺护垫的底和盖子单独捆扎。
2、坡面整理（1）坡面整理工作包括坡面植被及其杂物的清楚以及±50cm内的平整。
（2）整坡后的坡比与设计坡比偏差不得大于3%。
（3）坡面含草根杂物的表土必须清除干净，垂直坡面60cm深度范围内的土样相对密度不小于0.9。
（4）雷诺护垫铺设前，应按设计要求铺设土工布反滤层，其表面平整度要求≤50mm（用2m直尺检查）。
3、组装从捆扎包中把折叠的单位取出并放置在坚固和平整的地面上，然后展开并压平成原形状。
前、后和尾板应该翻开至垂直位置完成一个敞开的盒子形状。
侧翼应适当的折叠并互相交迭。
所有的间隔板和尾板都要固定和系紧在护垫的前、后板上。
雷诺护垫在组装后，侧面，尾部和间隔都应竖立，并确保所有的折痕都在正确的位置，每个边的顶部都水平。
最后用绞合钢丝把雷诺护垫的边连接，使用绞合钢丝的程序：先剪一段足够长的钢丝，然后圈结到网格上再绞合，继续在每个金属网格上，每格大约150mm把交互的单的和双的圈结拉紧，最终把绞合钢丝的尾端用圈结或绞合的形式固定在金属网格上。
将隔板放置于垂直位置，以同样的方法用钢丝将隔板与边板连接。
(见图)。
雷诺护垫的组装4、填石：填充石头可以用任何合适的采石方法获取和用任何设备按照分级要求生产成所需的大小。
填石必须是硬的，而且在暴露在水里的情况下不分解或在护垫结构使用寿命之内不风化。
雷诺护垫施工工艺
雷诺护垫施工工艺
导言:
雷诺护垫是一种新型地面保护材料，它具有防滑、防水、隔音、耐磨等特点，广泛应用于各种场所，如商场、医院、学校、办公室等。
本文将介绍雷诺护垫的施工工艺，帮助您了解如何正确进行雷
诺护垫的安装，确保其能有效发挥其性能和功能。
一、准备工作
在进行雷诺护垫施工之前，首先需要进行一些准备工作，以确
保施工的顺利进行：
1. 确定施工区域：根据实际需要，确定需要铺设雷诺护垫的区域，并进行测量，确保准确计算所需材料的数量。
2. 基层处理：清理施工区域的地面，确保其干净、平整、无尘、无油污等，可以采用清扫、刷洗、抛光等方式进行处理。
3. 检查地面状况：对地面进行仔细检查，查找地面的裂缝、凹
凸不平、松动等问题，如有需要，应进行修补和处理。
二、施工步骤
1. 定位布线：根据施工图纸和测量结果，使用打线工具进行定位布线，确定雷诺护垫的铺设位置和方向。
2. 胶水涂布：将胶水均匀涂布在地面上，使用专用的刮板工具将胶水刮平，确保胶水分布均匀。
3. 铺设雷诺护垫：将雷诺护垫从一侧放置到胶水上，按照事先确定的方向和位置，逐块铺设。
在铺设过程中要注意将各块护垫的边缘紧密贴合，确保无空隙。
4. 压实护垫：使用专用的压实工具，将铺设好的雷诺护垫进行压实，确保其与地面粘结紧密，同时排除空气和气泡。
5. 过渡处理：如有需要，在雷诺护垫与其他地面材料接缝处，采取过渡处理措施，保证整个地面的平整度和美观性。
6. 后期处理：等待胶水干燥后，使用刷子或抹布清除地面上的胶水残留，确保地面的整洁。
三、注意事项
在进行雷诺护垫施工的过程中，需要注意以下事项：。

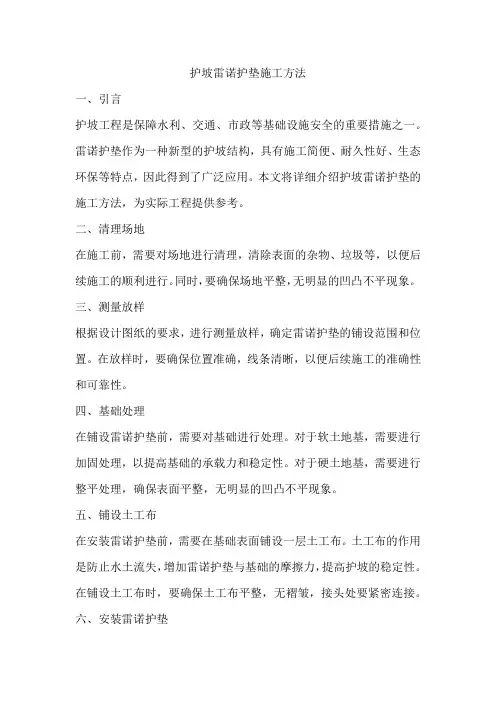

护坡雷诺护垫施工方法
护坡雷诺护垫施工方法一、引言护坡工程是保障水利、交通、市政等基础设施安全的重要措施之一。
雷诺护垫作为一种新型的护坡结构，具有施工简便、耐久性好、生态环保等特点，因此得到了广泛应用。
本文将详细介绍护坡雷诺护垫的施工方法，为实际工程提供参考。
二、清理场地在施工前，需要对场地进行清理，清除表面的杂物、垃圾等，以便后续施工的顺利进行。
同时，要确保场地平整，无明显的凹凸不平现象。
三、测量放样根据设计图纸的要求，进行测量放样，确定雷诺护垫的铺设范围和位置。
在放样时，要确保位置准确，线条清晰，以便后续施工的准确性和可靠性。
四、基础处理在铺设雷诺护垫前，需要对基础进行处理。
对于软土地基，需要进行加固处理，以提高基础的承载力和稳定性。
对于硬土地基，需要进行整平处理，确保表面平整，无明显的凹凸不平现象。
五、铺设土工布在安装雷诺护垫前，需要在基础表面铺设一层土工布。
土工布的作用是防止水土流失，增加雷诺护垫与基础的摩擦力，提高护坡的稳定性。
在铺设土工布时，要确保土工布平整，无褶皱，接头处要紧密连接。
六、安装雷诺护垫根据设计要求，将雷诺护垫铺设在基础表面。
在安装时，要确保雷诺护垫平整，无扭曲、重叠等现象。
同时，要按照设计要求进行拼接和连接，确保整体结构的稳定性和可靠性。
七、连接与固定为了确保雷诺护垫的稳定性和耐久性，需要对护垫进行连接和固定。
可以采用钢丝绑扎、U型钉等固定方式进行连接和固定。
在连接和固定时，要确保连接牢固，无松动现象。
八、回填土料在雷诺护垫安装完成后，需要进行回填土料。
回填土料的作用是固定雷诺护垫，增加护坡的稳定性和强度。
在回填土料时，要确保土料质量符合设计要求，回填均匀、密实。
同时，要注意防止大型硬物对雷诺护垫造成损坏。
九、压实处理为了确保回填土料的密实度和稳定性，需要进行压实处理。
可以采用振动碾压等方式进行压实处理。
在压实处理时，要控制好压实力度和压实次数，避免对雷诺护垫造成损坏。
十、质量检测在施工完成后，需要进行质量检测。
雷诺护垫施工工艺及方法
雷诺护垫施工工艺及方法一、引言雷诺护垫施工工艺及方法是一种保护建筑物屋面的技术，它可以有效地防止水渗透和侵蚀，延长建筑物的使用寿命。
本文将详细介绍雷诺护垫施工的步骤和方法，以帮助施工人员正确使用并安装雷诺护垫。
二、准备工作在施工前，必须进行一系列的准备工作，以确保施工的顺利进行。
首先，需要清理屋面上的杂物和污垢，确保屋面表面干净。
其次，对于一些破损的地方，需要进行修补或更换，以保证屋面的完整性。
最后，施工人员应确定施工所需的材料和工具，并做好数量和质量的准备。
三、施工步骤1. 首先，在屋面上铺设防水薄膜。
防水薄膜需要完全覆盖整个屋面，并正确固定。
确保防水薄膜没有任何损坏或漏洞。
2. 然后，将雷诺护垫展开，覆盖在防水薄膜上。
雷诺护垫的边缘需要与屋面的边缘对齐，并正确固定。
3. 接下来，使用专用工具，将雷诺护垫与防水薄膜进行焊接。
焊接的部分需要牢固可靠，以确保整个屋面的完整性。
4. 在焊接完成后，需要进行水密性测试。
测试方法是在屋面上放置一定量的水，在一定时间内观察是否有渗漏现象。
如有发现渗漏，应及时修补并重新测试，直到没有任何渗漏为止。
5. 最后，施工人员需要检查整个施工过程及结果，确保屋面的防水性能和质量符合要求。
四、注意事项1. 在施工过程中，应避免使用尖锐的工具或重物划伤或损坏防水薄膜和雷诺护垫。
2. 施工人员应穿着适当的个人防护装备，如防滑鞋、工作手套和安全帽等。
3. 施工现场应保持整洁，将施工废料和垃圾及时清理并分类处理。
4. 如遇恶劣天气，如风雨或极端高温等，应暂停施工，等待天气转好后再进行施工。
五、结尾雷诺护垫施工工艺及方法对于保护建筑物屋面具有重要的意义。
正确的施工步骤和技术是确保施工质量的关键。
本文详细介绍了雷诺护垫施工的步骤和方法，并提醒施工人员在施工过程中要注意的事项。
相信通过正确的施工和使用，雷诺护垫将能有效地保护建筑物的屋面，并延长其使用寿命。
雷诺护垫施工工艺及方法
雷诺护垫施工工艺及方法引言雷诺护垫施工工艺及方法是一种用于地面保护的创新技术。
它可以提供持久的保护，防止地面受损，同时还可以提高地面的美观度。
在本文中，我们将详细介绍雷诺护垫的施工工艺和方法，希望能够帮助读者了解如何正确施工雷诺护垫以获得最佳效果。
一、准备工作在进行雷诺护垫施工之前，必须进行一系列的准备工作。
首先，需要清理地面，并确保其干净、干燥、无尘。
其次，需要将地面表面的不平整部分修补，确保整个地面表面平整。
最后，需要根据所需的保护层厚度准备好合适的雷诺护垫材料。
二、施工工艺1. 喷涂工艺喷涂是一种常用的雷诺护垫施工方法。
在进行喷涂之前，需要将保护区域围起来，避免喷涂材料溅到周围的物体上。
然后，按照施工设计要求，将雷诺护垫材料加入喷涂设备中。
在施工过程中，要注意保持喷涂设备与地面垂直，并均匀喷涂，以确保保护层的均一性。
喷涂完毕后，要等待一段时间以便保护层完全固化。
2. 涂刷工艺涂刷是另一种常见的雷诺护垫施工方法。
在进行涂刷之前，需要准备好合适的刷子和涂刷材料。
涂刷的施工方式多样，可以选择水平涂刷、垂直涂刷或斜交涂刷等不同的涂刷方法，以适应不同的施工需求。
在涂刷过程中，要确保涂刷材料均匀涂布，并注意避免涂刷过多或过少，以保证保护层的厚度均匀一致。
涂刷完毕后，同样需要等待一段时间以便保护层完全固化。
三、注意事项在进行雷诺护垫施工时，需要注意以下事项：1. 施工环境：施工环境要求相对干燥、无尘，以确保雷诺护垫材料的粘附效果。
2. 施工温度：施工温度应在建议范围内，过高或过低的温度都会影响雷诺护垫的质量。
3. 施工厚度：根据实际需要进行合适的保护层厚度施工，以获得最佳的保护效果。
4. 施工时间：需要根据雷诺护垫材料的干燥时间，合理安排施工时间和后续使用时间。
5. 施工技术：不同的施工方法需要掌握相应的施工技术，操作时要注意细节，避免出现漏涂或堆积现象。
结论雷诺护垫施工工艺及方法是一种有效的地面保护技术，可以提供持久的保护，防止地面受损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MACCAFERRI
雷诺护垫施工指南（详细版）
马克菲尔（长沙）新型支挡科技开发有限公司
编制：许福丁、陈亚平
2010年3月30日
（本版本使用于内部员工学习使用，未经允许不得随意提供给客户）
雷诺护垫施工指南
一、施工流程图
二、雷诺护垫简介
雷诺护垫（Reno Mattress）分为单隔板和双隔板两种形式，是由经过特殊防腐处理的低碳钢丝通过机器编织成的六边形双绞合钢丝网做成符合工程要求的网箱结构，其具有更优于EN10223-3标准中所述网箱的力学性能。
在施工现场用石料填充的雷诺护垫，常用于岸坡防护、河床护底等防冲刷工程，其结构具有柔性、透水性、整体性、环境亲和性等特点。
做成网箱的钢丝需满足抗拉强度、延伸率、最小镀层量、镀层的附着性等几项指标以及覆塑层的色度、比重、硬度、抗拉强度、断裂延伸率等几项指标均应符合设计要求。
具体详见技术文件。
本文旨在详细阐述雷诺护垫的安装过程以及控制要点，对主要材料要求、前期的施工准备，后期的检验标准等内容不做详细阐述，需要时请查看其它相关文件。
三、施工要点控制
3.1 雷诺护垫的单个组装
（1）此过程要在一块平整、坚硬的场地上开展作业，选择场地时请注意既要方便雷诺护垫的组装、储存和搬运，又要不影响现场其它作业内容的实施。
（2）打开成捆包装的雷诺护垫，取出一个产品单元，采取两人一组的方式:首先展开一个折叠的网面，由一人一端辅助牵引、一人用脚向前、向下用力踩踏的方式校正弯曲变形的部份，然后、依次顺折痕方向分步开展。
此步骤目的是：a.展开雷诺护垫的打包折叠弯曲部分；b.校正由于运输装卸过程中操作不当所产生的变形部分。
此步骤特别要注意的是:双隔板的展开过程绝对不能两端用力拉扯，否则、将会造成展开后的长度大于合同尺寸，其后果是封盖时盖板与底座长度方向无法完全封闭绞合。
（3）雷诺护垫单隔板和双隔板单元组装时略有差异(我公司技术服务员工会现场演示) 立起各隔板及相邻的边板以及两端端板，将端板和隔板网面两端的边缘钢丝延长段固定在两边边板的边缘钢丝上，并进行点扎。
此过程要确保雷诺护垫上部边缘在同一水平面上，所有隔板、边板及端板均应垂直于底部网面，且4个端角为直角。
组装雷诺护垫的原则：形状规则、绞合点牢固、所有竖直面板的上边缘在同一水平面。
3.2 雷诺护垫的摆放、联接
（1）进行雷诺护垫摆放操作前，先检验坡比是否符
合设计要求，再放线确定出雷诺护垫摆放的位置。
将组装好的雷诺护垫按照一定的要求紧密整齐地摆
放在恰当的位置上。
（2）摆放时雷诺护垫用于坡面防护时隔板要平行于
水流方向，用于护底、护坦时隔板垂直于水流方向。
（如右图所示）
（3）在施工过程中由于坡面较陡或者坡面较为光滑
时容易引起护垫下滑的情况，建议在坡顶加木桩固定。
（如右图所示）
（4）用点扎的方式将相邻护垫单元进行联接，以防止相邻单元间留有缝隙给后面的装填、封闭盖板造成不必要的麻烦。
(5）雷诺护垫用于转弯地段时，可以通过裁剪或套接雷诺护垫单元的方法进行处理。
雷诺护垫摆放原则：摆放好的雷诺护垫外轮廓线应该整齐划一，紧密靠拢。
3.3石料装填
（1）石料根据当地实际情况，可选择卵石、片石或块石，石料的粒径需符合设计要求。
装填方式可以采用人工装填，也可采用半人工半机械化进行装填作业。
从坡脚往坡顶装填半人工半机械化装填
（2）在坡面上施工时，为防止施工过程中石料受重力影响或人工踩踏下滑而造成隔板弯曲，石料必须从坡脚往坡顶方向进行装填；同时相临隔板、边板两侧的石料也宜同时进行装填。
（3）表面部分是关系到整个雷诺护垫护坡外观效果的关键所在，宜选择粒径较大、表面较为光滑的石料
进行摆放，并且摆放要平整、密实。
（4）考虑到石头的沉降，装填时应有2.5cm-4cm的超高，为避免水流直接冲刷坡体护垫内必须装填两层以上的石头，且需用人工摆放，以尽量减少空隙率。
石料装填原则：石料的装填要两层以上且密实、表面平整。
3.4闭合盖板作业
(1)绞合盖子之前，检查石料是否装填饱满、密实，上表面是否平整；对雷诺护垫外轮廓进行检查，对一些弯曲变形、隔板上边缘下埋、表面不平整等不符合施工要求的地方进行校正，可用钢钎进行纠正。
(2)用一定长度的绞合钢丝将盖板与边板、端板、隔板的上边缘联接在一起。
绞合严格按照间隔10～15cm 单圈－双圈－单圈进行绞合，每绞合1m长的边缘采用1.35m～1.5m长的绞合钢丝，且每根钢丝连续绞合边缘的长度不超过1m；相邻护垫的端板或边板上边缘钢丝必须与盖板边缘钢丝紧密地绞合在一起。
（如下图所示）
盖板绞合作业原则：所有的边缘需绞合到位，所有被绞合边缘应呈一条直线，而且绞合点的几根边缘钢丝紧密靠拢。
盖板闭合作业组图。
