张力控制系统
张力控制系统类型与原理
张力控制系统类型与原理1.张力控制系统的类型：（1）张力控制系统可以分为闭环控制和开环控制两类。
闭环控制是通过测量张力信号，并根据信号与给定值之间的差异进行反馈调整，从而实现张力的精确控制。
闭环控制系统可以进一步分为单点调节和多点调节两类。
单点调节是指在整个张力控制系统中，只对一个点进行测量和调节。
多点调节是指对多个点进行张力测量和调节，从而更精确地控制张力的分布。
开环控制是根据张力的经验数值进行控制，缺乏对实际张力的测量和反馈，因此控制精度较低。
（2）在闭环控制中，根据传感器的位置和张力调节位置的不同，可分为两种控制方式：①高速控制方式：传感器安装在张力调节位置之前，这样可以使系统对速度的变化更加敏感，适用于对速度较高的工艺，例如纺织品的绕线操作。
②低速控制方式：传感器安装在张力调节位置之后，这样可以更精确地调节张力，适用于对速度较低的工艺，例如纸张的抄造过程。
2.张力控制系统的原理：（1）传感器测量张力信号：根据不同的控制方式，传感器可以安装在张力调节位置的前后。
传感器通过测量物体所受到的张力大小，将其转换为电信号输出，并传送给控制器。
（2）控制器对信号进行处理：控制器接收传感器输出的电信号，通过放大、滤波等处理，得到一个与实际张力相关的数字信号。
（3）张力调节装置：根据控制器输出的信号，调节张力装置以实现需要的张力。
张力调节装置通常包括电机或气缸等控制元件，并通过调整传送装置的速度或张力装置的力来改变张力。
（4）闭环控制：如果采用闭环控制方式，控制器会将实际测量到的张力信号与设定值进行比较，计算出误差，并根据误差调整控制信号，以实现张力的精确控制。
闭环控制系统通常具有较高的控制精度，能够适应不同工艺的要求。
总结：张力控制系统通过传感器对物体的张力进行测量，并根据测量结果调整张力装置，以实现张力的控制。
控制系统可以分为闭环控制和开环控制两类，闭环控制通常具有较高的控制精度，能够适应不同工艺的要求。
张力控制系统分析
1 引言20世纪60年代，特别是80年代以来，随着电力电子技术、现代控制理论、计算机技术和微电子技术的发展，逐步形成了集多种高新技术于一身的现代电气传动技术。
高精度、高可靠性的变频调速系统，凸显了交流异步电动机结构简单、价格便宜、工作可靠和维护方便等优点，为冶金处理线的张力控制技术的发展提供了强有力的保证。
2 带钢张力的作用采用张力控制防止带钢堆拉现象发生，同时，张力在生产过程中也发挥着十分重要的作用，主要表现在以下几个方面[1]：2.1 防止带钢跑偏在实际生产过程中，由于各种因素的影响，带钢在运行过程中容易发生跑偏，而且会随着运行而越来越严重。
为了防止跑偏，可以采用纠偏辊或八字辊，但这两种方法都有一定的时滞，有一定的局限性。
而适当调节张力值，维持张力稳定，带钢可以在一定的张力作用下平稳的运行，张力反映迅速，无时滞，所以是防止带钢跑偏的有效方法。
2.2 有利于控制带钢的板形板形是衡量带钢质量的重要指标，板形良好指的就是带钢的平制度好，如边部起浪，中部浪皱等，这主要是由于变形不均匀，使带钢中的残余应力超出了稳定所允许的拉应力。
当采用微张力控制时，使带钢沿宽度方向上的拉力不超过所允许的拉应力，由此来保持带钢板形的平直。
2.3 有利于控制加热面积的控制炉区的入口段是预热炉，里面没有炉棍，是一段悬空的带钢。
两边喷嘴加热带钢。
利用张力可以调节带钢的悬垂度，保证在预热炉内的带钢充分加热。
此外，张力在煅烧过程中可以适当调节张力辊电机的负荷。
可见张力控制对于正常生产是非常重要的的保证。
而通过张力产生的原理分析，我们可以找出控制或影响张力的有关原因。
3 带钢张力控制方案以冶金处理线的控制为例，介绍具体控制方案。
图1表示了一条简单处理线的主要传动设备，由开卷机、卷取机、活套和若干张力辊组成。
开卷机，卷取机，活套分别建立各段张力，张力辊根据工艺需要分断上下游张力。
处理段br2参与tm1(张力计)的直接张力控制，其他张力辊作为各速度区域(活套将全线分成入口、中部、尾部三段)的速度基准[2]。
6-卷纸张力控制系统
w
V
K2
卷进轴
【
（4）、由三个滑轮和一个弹簧秤组成的测力系统对纸张的张力进行测量。
V
F
张力测量系统
：
（5）、将测得的张力反馈到比较装置与预设张力进行比较。
F
1
F
反馈
、
2、系统的结构框图
F1(s)
<
K1
K2
F2(s )
由系统的结构框图可以求函数为得，
系统的开环传递：
G0
s
K1K2 Km Kn
TmS 1TnS
…
图 1-2 卷纸张力闭环控制系统方框图
（二）、控制过程分析
1、各个环节的传递关系如下：
（1）、实际测得的张力与预设张力进行比较后，经过放大器放大作为电机的 输入电压。
…
F1
F2
K1
比较装置
u
（
（2）、放大器的输出电压作为电机的输入电压对电机进行调速控制。
U
w
：
（3）、电机的转速与卷进轴的转速相同，电所机以电机的转速与纸张的线速度 成线性关系。
m
sin 1
1 1
1 sin m 1 sin m
4、确定新的开环截止频率 c
/
如图所示 1—14：
Lo
(
)
m
1 2
20lg
1
Lo
(c
)
c
4.15
1 20lg 1 2
3.6db
5、确定两转折频率1,2 。
1
1 T
c 2.75
2
1 T
1
c
6.26
6、补偿增益
1 Kc 2.27 7、校正后的开环频率特性
张力绞车自动控制系统综述
间接 式 张力控 制 系统 ，在 无 反馈 控制 系
磁粉 离合器 的特 点主要有 ：
较 高 的 安 全 性 、 可 靠 性
统基础上，对部分 可确 定的扰 动进行相应补偿 ，
１．２．１可 实现线性调速
通过 分析 比较 ，液压 马达 驱动 方式 更 适 提高系统张力 的稳定性 。实 际工作 中，扰动具
高控制成本 。
向阀只起换向作用，在回收工况下 ，比例 换向
随着 液压 技术 不断 提高 ，液压传 动 驱动 ２．２ 开 环 张 力 控 制 系统
下的张力控制系统发展迅速。在大惯性负载张
阀工作于右位 ，出口比例溢流 阀提供较 小背压 ， 工作时 马达输 出转矩 由进 口比例溢流 阀压力值
由于 绞车 转 动速度 较 慢且 保持 稳定 、卷
复合控 制 系统 同时 包含 按偏 差控 制 的闭
可基本保持不变 。
变张力控制，均要求张力控制稳定性 高，抗干 环方式和按扰动或输入控制 的开环 方式。主要
１．２．３可 实 现 无 级 调 速
扰性能强，安全性高 ，实现上述要求 的关键在 设计理念为：针对主要可确定 的扰 动，采用补
与 传感 器及 控制 线路 配合 ，便 可 实现 无 于张力控制器的设计 ，根据 自动控制 原理 ，可 偿装置进行扰动控制 ；对于剩余偏 差，在扰动
闭环 张力 控制 按张 力 的偏差 进 行调节 ，
两者结合，以使系 统输 出张力保 持于期望值 内。 ３张力控 制方案
中得到广泛应用 ，但 同样 也具有部分缺点，例 形成张力反馈控制 ，任何属于 闭环范 围内的张
电液 比例 技术 是 目前大 负载 张 力控制 的
如 ：散热性能较差 、在滑差情 况下效率低 下、 力扰动，系统均可通过控制器作用得 到补偿 。 主要方式，其基本工作原理 如图 ３所示， 由图
带材卷绕张力控制系统设计
带材卷绕张力控制系统设计摘要张力控制系统是以卷材为材料的生产机械上最重要的控制系统，不论产品是纸张、塑料薄膜、纺织品、橡胶片或薄钢板卷材，都是在一定的张力控制下被输送到设备，且在一定的张力下被卷取。
在以数字PID为核心的张力控制系统中，在矩阵键盘以及液晶显示器的帮助下，输入需要的数据后。
张力传感器检测电路得到模拟电压信号，该信号经过放大、滤波、电压跟随后送入10位A/D转换器进行模数转换，得到数字信号，该数字信号送入AVR单片机进行PID等算法运算后，再经过12位D/A转换后得到模拟信号，该信号用于控制电机。
同时，还设计了一个以模拟PID为核心的张力控制系统。
通过给定张力与反馈张力之差，经过模拟PID调节器后输出给变频器。
变频器根据控制精度的要求，工作在闭环速度控制。
这种模式采用过程PID，直接进行张力控制，原理简单、调试方便。
还用Multisim 9仿真了模拟PID。
关键词：张力传感器检测，PID，AVR单片机注：本设计题目来源于教师的企业科研项目，项目编号为：AbstractTension control system is the most important control system, which is based on membrane materials. Whether the product is paper, plastic film, textiles, rubber sheets or thin steel sheet, they all are transferred to the device, and is under a certain tension take-up.With the help of matrix keyboard and LCD display we can input required data. So the tension sensor detection circuit can receive an analog voltage signal. The signal after amplification, filtering, voltage follower, which come into 10-bit A/D converter for analog-digital conversion. It may get digital signal. The digital signal come into MCU, which may operate by PID algorithm or more. The result through the 12-bit D/A conversion turn into analog signal. The analog signal is used to control the motor.At the same time, I also designed a tension system at the core of the PID control. Through setting tension and feedback tension,which come into analog-PID regulator.The analog-PID regulator output to the inverter. The Inverter under control accuracy requirements is working in closed loop speed control. This model uses the process PID. The direct tension control is simple and convenient debugging. It simulate the tension control system with the help of Multisim 9.Key words：Tension sensor detection, PID operation, AVR MCU目录1绪论 (1)1.1 张力控制系统概述 (1)1.2 张力控制系统的国内外发展现状及应用 (1)1.3课题的目的和意义 (2)1.4本课题的主要工作 (3)2张力控制系统总体方案设计 (4)2.1张力分析 (4)2.2张力控制系统原理 (5)2.3张力控制系统控制方式选择 (6)2.4张力控制系统控制器方案选择 (6)2.5张力控制系统需求分析 (7)3张力控制系统硬件设计 (9)3.1硬件设计需求分析 (9)3.2数字PID为核心的硬件设计 (11)3.2.1电源电路硬件设计 (11)3.2.2张力传感器检测硬件设计 (12)3.2.3信号处理硬件电路设计 (13)3.2.4A/D转换硬件电路设计 (15)3.2.5单片机系统硬件电路设计 (16)3.2.6D/A转换电路硬件设计 (19)3.2.7键盘输入硬件电路设计 (21)3.2.8显示电路硬件设计 (22)3.3模拟PID为核心的硬件设计 (23)3.3.1模拟PID调节器硬件设计 (23)3.3.2模拟PID系统仿真 (30)3.3.3变频器 (31)4张力控制系统软件设计 (33)4.1主程序及初始化子程序 (33)4.1.1主程序 (33)4.1.2初始化子程序 (33)4.2 PID算法程序 (34)4.3采样程序 (36)4.4数模输出程序 (38)4.5矩阵键盘子程序 (40)4.6显示子程序 (40)结论 (42)参考文献 (43)致谢 (44)附录A (44)附录B (46)1绪论1.1 张力控制系统概述张力控制系统往往是张力传感器和张力控制器的一种系统集成，目前主要应用于冶金、造纸、薄膜、染整、织布、塑胶等线材或带材设备上，是一种实现恒张力或者变张力控制的自动控制系统，其作用主要是实现辊间的同步，收卷和放卷的控制[9]。

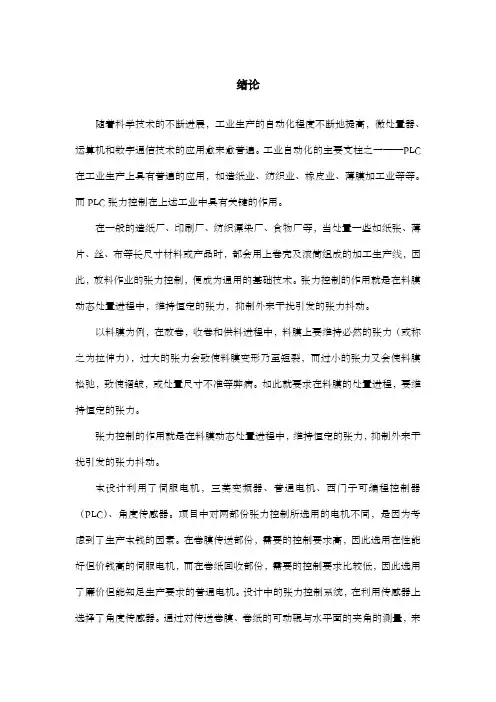

本科毕业设计PLC张力控制系统的设计5
绪论随着科学技术的不断进展，工业生产的自动化程度不断地提高，微处置器、运算机和数字通信技术的应用愈来愈普遍。
工业自动化的主要支柱之一——PLC 在工业生产上具有普遍的应用，如造纸业、纺织业、橡皮业、薄膜加工业等等。
而PLC张力控制在上述工业中具有关键的作用。
在一般的造纸厂、印刷厂、纺织漂染厂、食物厂等，当处置一些如纸张、薄片、丝、布等长尺寸材料或产品时，都会用上卷壳及滚筒组成的加工生产线，因此，放料作业的张力控制，便成为通用的基础技术。
张力控制的作用就是在料膜动态处置进程中，维持恒定的张力，抑制外来干扰引发的张力抖动。
以料膜为例，在放卷，收卷和供料进程中，料膜上要维持必然的张力（或称之为拉伸力），过大的张力会致使料膜变形乃至短裂，而过小的张力又会使料膜松弛，致使褶皱，或处置尺寸不准等弊病。
如此就要求在料膜的处置进程，要维持恒定的张力。
张力控制的作用就是在料膜动态处置进程中，维持恒定的张力，抑制外来干扰引发的张力抖动。
本设计利用了伺服电机，三菱变频器、普通电机、西门子可编程控制器（PLC）、角度传感器。
项目中对两部份张力控制所选用的电机不同，是因为考虑到了生产本钱的因素。
在卷膜传送部份，需要的控制要求高，因此选用在性能好但价钱高的伺服电机，而在卷纸回收部份，需要的控制要求比较低，因此选用了廉价但能知足生产要求的普通电机。
设计中的张力控制系统，在利用传感器上选择了角度传感器。
通过对传送卷膜、卷纸的可动辊与水平面的夹角的测量，来判断张力大小是不是发生转变。
把检测出转角的模拟量送入控制器——PLC中进行控制。
第一章：张力控制系统的初步熟悉张力控制系统概述1.1.1 张力控制在一般的造纸厂、印刷厂、纺织漂染厂、食物厂等当处置一些如塑料膜卷、纸张、薄片、丝、布长尺寸材料或产品时，都会用上卷壳及滚筒组成的加工生产线，因此，放料作业的张力控制，便成为通用的基础技术。
以料膜为例，在放卷，收卷和供料进程中，料膜上要维持必然的张力（或称之为拉伸力），过大的张力会致使料膜变形乃至短裂，而过小的张力又会使料膜松弛，致使褶皱，或处置尺寸不准等弊病。
自适应张力控制系统的应用
自适应张力控制系统的应用摘要：文章讨论了采用张力模型的张力控制系统,构造了一种应用递推最小二乘法估计变参数的自适应张力控制系统,并讨论了在复卷机控制系统中的应用。
关键词：张力控制张力模型自适应控制递推最小二乘估计复卷机张力控制系统是现代工业中广泛应用的控制系统之一。
张力控制系统主要有两种形式：直接张力反馈和采用张力模型(图1)。
直接张力反馈具有控制结构简单,控制响应迅速的优点,但很难同时兼顾响应的快速性和控制的平稳性,在某些场合,如工作物易断裂,当车速变化率比较大特别是在降速时,由于实测张力突然丧失,控制发生突变,往往导致系统过度响应而发生断纸。
而选择采用张力模型的张力控制方式则可以期望使系统的性能得到改善。
在张力控制系统中,通常采用交流调速系统控制前辊的卷取速度并提供卷取动力,后辊主要采用磁粉制动器或调速电机驱动。
后辊采用电机驱动方式(后辊电机处于发电运行状态,提供反向力矩以产生张力),具有控制性能好,能回馈能量、减小功耗及可以反向卷取的优点,尤其是近年来,由于变频调速技术的成熟使得采用交流变频调速系统构成张力控制系统成为主流。
本文主要讨论后辊由交流变频调速系统驱动的张力控制系统,并将自适应控制的方法用于张力控制系统设计。
图1采用张力模型的张力控制系统1．张力模型工作物在卷取过程中被拉伸,若其变形在弹性变形范围内,则其两端张力遵循虎克定律。
为叙述方便,设工作物为纸幅。
在卷取过程中,纸幅的伸展率为由虎克定律得纸幅两端张力为由式(1)可见,卷取过程中工作物所受张力来源于前后卷取辊的相对转速差。
本文将式(1)称为张力模型,并将直接或间接用张力模型构成反馈的称为采用张力模型的张力控制系统。
由于式(1)是多变量的和非线性的,通常,只有计算机控制系统才能实现采用张力模型的张力控制。
采用张力模型可以不必在系统中设置张力检测装置以实时检测纸幅的张力,但直接应用式(1)估计张力存在一些问题。
首先,由于纸幅的非均匀性使得张力模型中纸幅弹性模量e具有不确定性,而且e的在线检测几乎是不可能的,同时,诸变量实测值包含的检测噪声可能造成数值计算的不稳定。
张力控制系统及常见故障排除
5 2 2014/05 印刷技术·包装装潢
敬请关注本刊官网 www.ke yinprintech. cn
50-55经验交流.indd 52
2014-4-30 14:56:11
放卷
张力 传感 器
磁粉 制动 器
张力 控制 器
图1 放卷张力控制系统示意图
牵引 辊
转轴
低摩 擦气 缸
电位 器
摆辊 图2 牵引张力控制系统示意图
故障一：印刷套印不准 故障现象：在印刷设备正常运行 过程中，摆辊发生不规则摆动，且摆 动幅度较大，进而造成套印不准。 故障排除：张力控制系统的结构 较为复杂，因此该故障产生的原因较 多，对此，笔者进行了归纳总结，主 要有以下几个方面。 (1) 摆辊 气 缸 的气 控 回路 元 器 件容 易发生损坏，从而导致活塞漏气，摆 辊气缸加载气压不稳定。对此，可考
这种控制方式是目前的主流方式。 间接张力控制又称补偿控制，其
可以对影响张力稳定的参数进行调节 补偿，以避免将要出现的张力变化， 间接地保持张力稳定。相比直接张力 控制，间接张力控制的随机性较差， 且控制精度较低。
构成与工作原理
安 装于 凹 印机 、 涂布 机 、 复合 机、分切机等设备上的张力控制系统 主要由放卷张力控制系统、牵引张力 控制系统和收卷张力控制系统三部分 组 成， 通过 张 力传 感器 、张 力 控制 器、变频控制器、磁粉制动器等元器 件实现卷筒材料的恒张力控制。
故障二：张力不稳定 故障现象：在收卷过程中，当卷 径较大时，收卷张力显示值往往会随 卷径的增大而不断减小，此时驱动器 的输出电流会不断增加，当输出电流 超过电机的额定电流后，便会引起驱 动器过流保护，发出故障报警。 故 障排 除 ：笔 者 首先 检 查 驱动 器的负载和电机测速编码器，二者均 正常。通过对收卷张力控制器进行校 准，发现其中一个张力传感器发生了 故障，从而使得检测到的收卷张力信 号值是实际收卷张力值的一半，随着
张力控制系统与卷径计算
图 ２ 张力开环转矩 控制系统
Ｆｉｇ．２ Ｏｐｅｎ—ｌｏｏｐ ｔｏｒｑｕｅ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｏｆ ｔｅｎｓｉｏｎ
电机 转矩
Ｔ＝ＦＤ／（２ｉ）
（３）
式 中 ，Ｆ为张力 设定 值 。
电机 的转 矩计算 出来 后 ，用来 控 制变频 器 的
电流 环 ，这样 就可 以控 制 电机 的输 出转 矩 。该 控
Ａｂｓｔｒａｃｔ： Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｒｅｅ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄｓ： ＣｌＯＳｅ—ｌｏｏｐ ｓｐｅｅｄ ｃｏｎｔｒｏｌ ｏｆ ｔｅｎｓｉｏｎ．ｏｐｅｎ—ｌｏｏｐ ｔｏｒｑｕｅ ｏｆ ｔｅｎｓｉｏｎ ａｎｄ ｃｌｏｓｅ—ｌｏｏｐ ｔｏｒｑｕｅ ｃｏｎｔｒｏｌ ｏｆ ｔｅｎｓｉｏｎ． Ｉｔ ａｌｓｏ ｐｒｅｓｅｎｔｓ ｔｈｒｅｅ ｃａｌｃｕｌａｔｉｏｎ ｍｅｔｈｏｄｓ ｏｆ ｃｏｉｌ ｄｉａｍｅｔｅｒ：ｓｅｔ— ｔｉｎｇ ｍｅｔｈｏｄ ｏｆ ｓｐｅｅｄ ａｎｄ ｔｈｉｃｋｎｅｓｓ， ｄｅｔｅｃｔｉｏｎ ｍｅｔｈｏｄ ｏｆ ｓｐｅｅｄ， ａｎｄ ｄｅｔｅｃｔｉｏｎ ｍｅｔｈｏｄ ｏｆ ｃｕｍｕｌａｔｉｖｅ ｔｈｉｃｋｎｅｓｓ． Ｋ ｅｙ ｗ ｏｒｄｓ：ｔｅｎｓｉｏｎ ｃｏｎｔｒｏｌ； ｃｏｉｌ ｄｉａｍｅｔｅｒ ｃａｌｃｕｌａｔｉｏｎ； ｓｔｒｉｐ
在 张力 闭环 速度 控制模 式 下 ，首先 由线 速 度 和辊子 的卷 径实 时计 算 出频 率 指令 ，然后 通 过 张 力 检测装 置 反 馈 的 张 力 信 号 与 张力 设 定 值 构 成 ＰＩＤ 闭环 ，调 整变 频器 的 实 际频率 ，控制 原理 如 图 １所示 。
根 据线 速度 ＝￣Ｄｎ／ｉ，转 速 ｎ＝６０ｆ（１一Ｓ）／ Ｐ，得 出
浅谈涂布机张力控制系统
浅谈涂布机张力控制系统摘要：改革开放以来，印刷包装业取得了长足发展，再加上入世以后国际和国内市场的需要，都要求我国的印刷包装机械和包装工艺的质量要有明显的提高和改善。
特别是一些涂布复合设备的制造，大多数都是根据客户要求单件定做，这就不仅要求涂布设备的制造企业具有很强的机械设计实力，同时能够提供稳定的张力控制系统。
在现代制造产业中，张力控制系统已经成为包括涂布行业在内的多个行业的共性技术之一。
尤其在太阳能背板、集成电路、光学膜等精密涂布行业，高精度张力控制系统已经成为支撑性的关键技术。
关键词：涂布机；张力控制系统；光学膜引言涂布产品的需求量因为包装工业的高速发展而日益增大，因此部分厂商为提升市场竞争力，对涂布机系统进行技术升级与改造，从而对传统涂布工艺进行升级，进而提升涂布质量与产量，并且可以增加涂布的样式与花色。
此外，控制涂布机系统的张力是改造过程中的关键，并且产品的数量、质量、涂布基带的物理特性、基带的使用年限等均与涂布机系统中的张力大小有直接联系。
因此，科学、合理的控制涂布机张力大小对于提升生产厂家的经济效益有至关重要的作用。
1涂布机的组成部分涂布机主要由放料单元、储料单元、涂布头、复合单元以及收料等单元组成。
2涂布生产过程放卷辊、涂布辊、牵引辊、烘箱和收卷辊等是涂布机主要的机械结构。
完整的生产过程：在放卷辊上放置待涂的基带，通常为白纸或塑料薄膜，随后在导向辊的作用后，基带被拉到涂布辊与橡胶辊的中部，紧接着基带在压缩空气的作用下压紧与涂布辊上，并在料池中将涂布辊的下部浸入，涂料在涂布电机转动过程中会吸附在涂布辊表面，随后其与压紧的基带相接触，从而使基带中吸附涂布辊中的燃料，随后牵引电机将涂好的潮湿基带送入烘箱中完成干燥作业，涂料在出烘箱后呈现烘干状态，最后将收卷辊收成整卷，涂布过程便完成。
3张力控制系统的工作原理在涂布机的张力控制系统中，PLC是整个系统的核心部分。
工作时在触摸屏上设定工作参数，这些参数通过紫色电缆写到PLC的相应寄存器。
