乳山市环境保护再生能源BOT项目热工控制仪表安装施工方案编制:审核:审批:湖南省工业设备安装有限公司日期: 二0一二年月目录第一节安装工艺流程 (3)1.1热工自动化水平 (3)1。
2自动化水平 (3)1.3中央控制室布置 (4)第二节主要施工方案及技术措施 (7)1。
热控桥架安装技术方案 (7)2 盘、台安装技术方案 (9)3 热控电缆敷设技术方案 (12)4 热控电缆接线施工技术方案 (14)5 施工安全技术措施 (15)6 仪表管路敷设方案 (15)7 槽盒开孔出线方案 (17)8 热工设备调试技术方案 (18)9 配合DCS系统调试方案 (18)10 执行机构安装方案 (20)11 控制系统安装方案 (21)12 DCS系统受电技术方案 (25)13 分部试运 (26)14 热控专业主要配合工序 (26)15 热控取源部件及敏感元件安装方案: (27)17 汽机本体仪表安装 (29)18 过程控制仪表安装 (31)19 仪表用电气线路配管、穿线 (41)20 仪表及设备检查接线 (42)21 仪表调试 (42)24 工器具管理制度 (49)25 设备管理制度 (50)第一节安装工艺流程1 仪表系统工程慨况乳山市环境保护再生能源BOT项目热工控制仪表安装工程包括公用系统、汽轮机发电测控系统、焚烧炉测控系统、余热锅炉测控系统、锅炉CEMS系统仪表的安装、仪表供电系统、监控系统设备及弱电通讯系统安装、调试工作。
全厂的电气和热控系统安装工程,防雷接地安装等,以施工图纸为准.1。
1热工自动化水平控制方式乳山项目采用以下控制方式:1)设置全厂中央控制室,对2台炉排垃圾焚烧炉、1台汽轮发电机组及相应热力系统采用一套DCS进行集中监视和控制.在中央控制室内以彩色LCD/键盘作为主要的监视和控制手段,实现炉、机、电统一的监视与控制,还设有紧急按钮,以便在DCS全部故障时,能进行紧急停炉、停机操作,并使炉内垃圾燃尽。

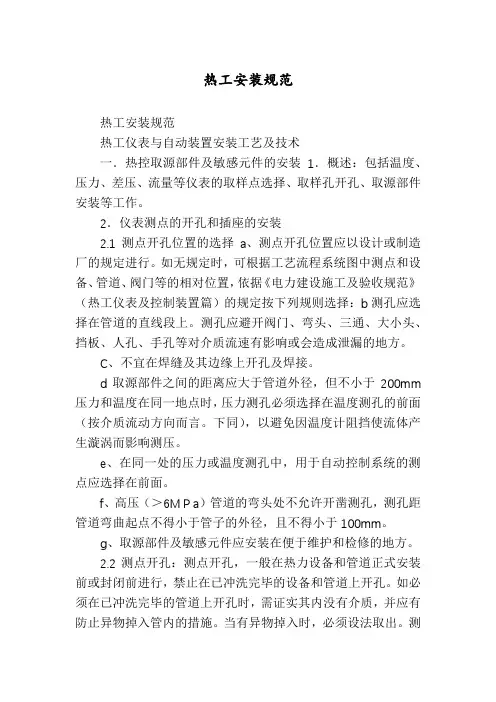

热工安装规范

热工安装规范热工安装规范热工仪表与自动装置安装工艺及技术一.热控取源部件及敏感元件的安装1.概述:包括温度、压力、差压、流量等仪表的取样点选择、取样孔开孔、取源部件安装等工作。
2.仪表测点的开孔和插座的安装2.1测点开孔位置的选择a、测点开孔位置应以设计或制造厂的规定进行。
如无规定时,可根据工艺流程系统图中测点和设备、管道、阀门等的相对位置,依据《电力建设施工及验收规范》(热工仪表及控制装置篇)的规定按下列规则选择:b测孔应选择在管道的直线段上。
测孔应避开阀门、弯头、三通、大小头、挡板、人孔、手孔等对介质流速有影响或会造成泄漏的地方。
C、不宜在焊缝及其边缘上开孔及焊接。
d取源部件之间的距离应大于管道外径,但不小于200mm 压力和温度在同一地点时,压力测孔必须选择在温度测孔的前面(按介质流动方向而言。
下同),以避免因温度计阻挡使流体产生漩涡而影响测压。
e、在同一处的压力或温度测孔中,用于自动控制系统的测点应选择在前面。
f、高压(>6M P a)管道的弯头处不允许开凿测孔,测孔距管道弯曲起点不得小于管子的外径,且不得小于100mm。
g、取源部件及敏感元件应安装在便于维护和检修的地方。
2.2测点开孔:测点开孔,一般在热力设备和管道正式安装前或封闭前进行,禁止在已冲洗完毕的设备和管道上开孔。
如必须在已冲洗完毕的管道上开孔时,需证实其内没有介质,并应有防止异物掉入管内的措施。
当有异物掉入时,必须设法取出。
测孔开孔后一般应立即焊上插座,否则应采取临时封闭措施,以防止异物掉入。
根据被测介质和参数的不同,在金属壁上开孔可用下述方法:在压力管道和设备上开孔,应采用机械加工的方法;使用不同的方法开孔时,应按下列步骤进行:使用氧乙炔焰切割开孔的步骤:用划规按插座内径在选择好的开孔部位上划圆;在圆周线上打一圈冲头印;用氧乙炔焰沿冲头印内边割出测孔(为防止割下的块掉入本体内,可先用火焊条焊在要割下的铁块上,以便于取出割下的铁块);用扁铲剔去溶渣,用圆锉或半圆锉修正测孔。
热工仪表安装技术规范

可编辑热工仪表安装技术标准措施编制:校审:批准:东台苏中环保热电有限公司2010年8月精品目录1、编制依据2、施工工序3、施工工艺3.1 准备工作3.2 仪表设备检查3.3 仪表的安装3.3.1 仪表安装一般要求3.3.2 温度仪表安装3.3.3 压力仪表安装3.3.4 流量仪表安装3.3.5 物位仪表安装3.3.6 调节阀及其辅助设备安装3.3.7 在线分析及气体检测仪表安装4、安全措施5、主要施工机具6、质量记录1、编制依据1.1中华人民共和国国家标准《工业自动化仪表工程施工及验收规范》GBJ93-86;1.2中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131-90;1.3中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521-1999;1.4 中华人民共和国行业标准《石油化工施工安全技术规程》SH3505-1999;2、施工工序:注:为重要工序3、施工工艺:3.1准备工作:3.1.1 进入现场后,熟悉图纸,了解设计意图和主要工程量。
3.1.2 配备施工器具,并对施工器具进行检查、保养、维护,确保施工时能正常使用。
3.1.3 施工用计量器具及试验仪器必须经相关计量部门鉴定,确认合格后方可使用。
3.1.4 每道工序开始前由施工技术人员进行交底,并做好交底记录。
3.1.5 检查现场是否达到能满足安装就地仪表的要求。
3.2 仪表设备检查:3.2.1 核对其型号、规格及材质,所带附件要齐全,外观要完好无损且有出厂合格证、安装使用说明书等有关资料。
3.3 仪表的安装:3.3.1 现场仪表安装一般要求:1)、表中心距离地面1.2米,显示仪表安装在便于观察、维修的位置。
2)、仪表应不受机械振动,远离磁场和高温管线及设备,避免腐蚀介质的侵蚀。
3)、室内安装的就地仪表要选择光线充足、通风良好、操作方便之处。
4)、仪表安装要牢固端正,不应受到敲击及振动,且不承受配管及其它任何外力。

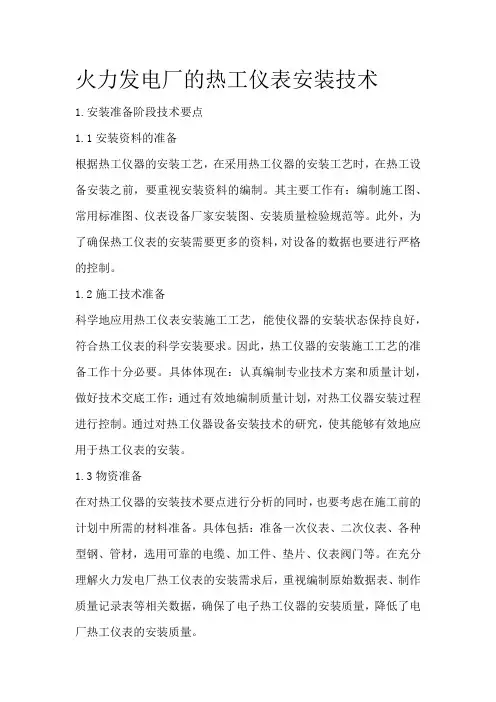

火力发电厂的热工仪表安装技术

火力发电厂的热工仪表安装技术1.安装准备阶段技术要点1.1安装资料的准备根据热工仪器的安装工艺,在采用热工仪器的安装工艺时,在热工设备安装之前,要重视安装资料的编制。
其主要工作有:编制施工图、常用标准图、仪表设备厂家安装图、安装质量检验规范等。
此外,为了确保热工仪表的安装需要更多的资料,对设备的数据也要进行严格的控制。
1.2施工技术准备科学地应用热工仪表安装施工工艺,能使仪器的安装状态保持良好,符合热工仪表的科学安装要求。
因此,热工仪器的安装施工工艺的准备工作十分必要。
具体体现在:认真编制专业技术方案和质量计划,做好技术交底工作:通过有效地编制质量计划,对热工仪器安装过程进行控制。
通过对热工仪器设备安装技术的研究,使其能够有效地应用于热工仪表的安装。
1.3物资准备在对热工仪器的安装技术要点进行分析的同时,也要考虑在施工前的计划中所需的材料准备。
具体包括:准备一次仪表、二次仪表、各种型钢、管材,选用可靠的电缆、加工件、垫片、仪表阀门等。
在充分理解火力发电厂热工仪表的安装需求后,重视编制原始数据表、制作质量记录表等相关数据,确保了电子热工仪器的安装质量,降低了电厂热工仪表的安装质量。
2.安装阶段的技术要点2.1安装过程中温度测点开孔位置的合理选择在热工仪表安装方案实施期间,要保证有关安装技术的使用情况,必须注意在热工仪表安装时,合理地选取温度测量点的开孔位置。
其具体表现为:根据设计和生产规范的要求,确定测点开孔的位置,或根据工艺流程图进行相应的操作:测点开孔位置的选取,应将测量参数最具代表性的管线直线段作为测量参数,以防止对热工仪器的安装质量产生不良影响。
在钻孔温度测量完成后,才能进行测孔工作,并安装自动控制系统的测孔。
在选择温度测点孔位置时,还应根据热工仪器的性能特点和安装需求,采取相应的措施,以保证后续的施工进度。
2.2温度测孔的开凿在热工仪器安装技术应用中,还应充分考虑钻孔的影响,从而提高设备安装和施工的质量。

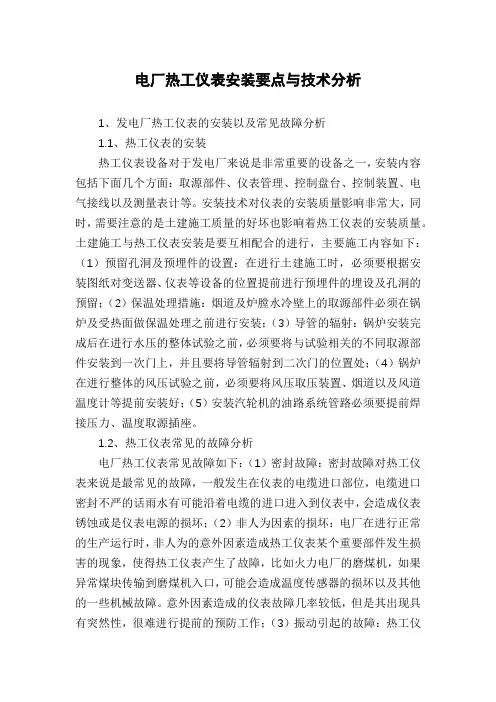

电厂热工仪表安装要点与技术分析

电厂热工仪表安装要点与技术分析1、发电厂热工仪表的安装以及常见故障分析1.1、热工仪表的安装热工仪表设备对于发电厂来说是非常重要的设备之一,安装内容包括下面几个方面:取源部件、仪表管理、控制盘台、控制装置、电气接线以及测量表计等。
安装技术对仪表的安装质量影响非常大,同时,需要注意的是土建施工质量的好坏也影响着热工仪表的安装质量。
土建施工与热工仪表安装是要互相配合的进行,主要施工内容如下:(1)预留孔洞及预埋件的设置:在进行土建施工时,必须要根据安装图纸对变送器、仪表等设备的位置提前进行预埋件的埋设及孔洞的预留;(2)保温处理措施:烟道及炉膛水冷壁上的取源部件必须在锅炉及受热面做保温处理之前进行安装;(3)导管的辐射:锅炉安装完成后在进行水压的整体试验之前,必须要将与试验相关的不同取源部件安装到一次门上,并且要将导管辐射到二次门的位置处;(4)锅炉在进行整体的风压试验之前,必须要将风压取压装置、烟道以及风道温度计等提前安装好;(5)安装汽轮机的油路系统管路必须要提前焊接压力、温度取源插座。
1.2、热工仪表常见的故障分析电厂热工仪表常见故障如下:(1)密封故障:密封故障对热工仪表来说是最常见的故障,一般发生在仪表的电缆进口部位,电缆进口密封不严的话雨水有可能沿着电缆的进口进入到仪表中,会造成仪表锈蚀或是仪表电源的损坏;(2)非人为因素的损坏:电厂在进行正常的生产运行时,非人为的意外因素造成热工仪表某个重要部件发生损害的现象,使得热工仪表产生了故障,比如火力电厂的磨煤机,如果异常煤块传输到磨煤机入口,可能会造成温度传感器的损坏以及其他的一些机械故障。
意外因素造成的仪表故障几率较低,但是其出现具有突然性,很难进行提前的预防工作;(3)振动引起的故障:热工仪表周围存在振动的影响,这也导致仪表会出现螺丝松动、线路的接触不良以及卡套等现象,严重时会造成仪表焊缝的接口裂开等现象,这类故障也较为容易发生;(4)仪表的腐蚀:电厂的工作环境是非常复杂的,热工仪表的外壳一般都是金属材质,在复杂的环境内容易遭受化学物质的腐蚀,然后导致仪表盖打不开,在电厂中,仪表腐蚀出现几率较为低一些;(5)回路故障:热工仪表的回路故障一般都是因为在连接回路时某些回路未接通电源造成了回路故障,影响到了热工仪表的运行使用。
热工仪表安装技术规范

热工仪表安装技术标准措施编制:校审:批准:东台苏中环保热电有限公司2010年8月目录1、编制依据2、施工工序3、施工工艺3.1 准备工作3.2 仪表设备检查3.3 仪表的安装3.3.1 仪表安装一般要求3.3.2 温度仪表安装3.3.3 压力仪表安装3.3.4 流量仪表安装3.3.5 物位仪表安装3.3.6 调节阀及其辅助设备安装3.3.7 在线分析及气体检测仪表安装4、安全措施5、主要施工机具6、质量记录1、编制依据1.1中华人民共和国国家标准《工业自动化仪表工程施工及验收规范》GBJ93-86;1.2中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131-90;1.3中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521-1999;1.4 中华人民共和国行业标准《石油化工施工安全技术规程》SH3505-1999;2、施工工序:注:为重要工序3、施工工艺:3.1准备工作:3.1.1进入现场后,熟悉图纸,了解设计意图和主要工程量。
3.1.2配备施工器具,并对施工器具进行检查、保养、维护,确保施工时能正常使用。
3.1.3施工用计量器具及试验仪器必须经相关计量部门鉴定,确认合格后方可使用。
3.1.4 每道工序开始前由施工技术人员进行交底,并做好交底记录。
3.1.5 检查现场是否达到能满足安装就地仪表的要求。
3.2 仪表设备检查:3.2.1 核对其型号、规格及材质,所带附件要齐全,外观要完好无损且有出厂合格证、安装使用说明书等有关资料。
3.3 仪表的安装:3.3.1 现场仪表安装一般要求:1)、表中心距离地面1.2米,显示仪表安装在便于观察、维修的位置。
2)、仪表应不受机械振动,远离磁场和高温管线及设备,避免腐蚀介质的侵蚀。
3)、室内安装的就地仪表要选择光线充足、通风良好、操作方便之处。
4)、仪表安装要牢固端正,不应受到敲击及振动,且不承受配管及其它任何外力。
5)、直接安装在工艺管线上的仪表要在管道吹扫之后、压力试验之前安装,仪表外壳上的指向要与管道介质流向一致。
火力发电厂热工仪表安装要领

火力发电厂热工仪表安装要领在火力发电厂中,为了保证热力设备的安全、经济运行,必须对热力过程中的各种参数,如温度、压力、流量、物位等热工参数以及某些物质成分进行分析检查和测量,使运行值班人员能够及时了主辅设备及热力系统的运行情况,以便有效地进行调整和操作。
只有正确的测量,才能为实现生产过程自动化提供可靠的依据。
随着计算机,通信、显示和控制等4C技术的发展,电厂自动化程度越来越高,对测量的准确性要求更高。
通常把用来检测热工参数的仪表称为热工测量仪表,简称热工仪表。
热工仪表的作用就是真实反映所测量介质的各种工况参数。
热工仪表的准确性与自身的精度以及控制系统(DCS)的参数设置均有关联,影响热工仪表测量准确性一个主要因素是热工仪表的安装。
因此热工仪表的安装水准对电厂的自动化程度有很大的影响。
根据热工仪表施工规范和实际的工作经验针对常见的热工仪表施工提出以下几点,以求借鉴。
1.温度计安装1.1.测点位置选择。
1.1.1测点位置应按照规范设计选择。
不宜在设备或管道的焊缝,设备和管道、阀门、弯头的死角及边缘上选择测孔,并且距离不得小于管道外径。
1.1.2相临两测量点之间距离应大于管道外径,不得小于200mm,若压力测点和温度测点在同一管道上或设备上且相邻时,根据介质流动方向,压力测孔应开在温度测孔之间。
1.1.3测量、保护与自动调节一般不同用一个测孔。
1.1.4测点位置应装在便于维修和维护的地方,否则应加装检修平台。
1.2.测点开孔1.2.1测点开孔,一般应在设备和管道正式安装前或封闭前进行,禁止在已冲洗完毕的设备和管路上开孔。
若情况特殊,需证实其内无杂物,并有防金属屑粒掉入管内的措施。
1.2.2在需防腐设备和管道上开孔时,必须在防腐前开孔且封闭。
1.2.3测点开孔应遵循的原则是:工作压力≦4MPa测温孔(不包括该压力级的主蒸汽温度孔),可使用火焊割孔;工作压力>4MPa温度测孔(该压力等级的测孔最好在工厂预制),使用机械方法开孔。
热控仪表管路安装工艺标准

目录1 范围2 规范性引用文件3 术语4 热控仪表管路安装4.1 基本规定4。
2 施工准备4。
3 材料和质量要点4。
4 施工工艺4.5 质量标准4。
6 成品保护4。
7 安全环境保护措施4。
8 质量记录1、范围本工艺标准适用于火力发电厂热工测量管路、气源管路、取样管路和排污管路等小口径管道的施工。
2、规范性引用文件《火电施工质量检验及评定标准》热工仪表及控制装置篇《DL/T 5190.5-2004电力建设施工及验收技术规范》第5部分:热工自动化《DL/T 5182-2004火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定》《热工测量和控制仪表的安装》第二版3、术语3.1测量管路:传送被测介质的管路。
3。
2信号管路:仪表或控制设备之间传送信号的管路.3。
3动力管路:传送气体或液体动力源的管路。
3。
4取样管路:分析仪表取样的管路。
3.5吹扫管路:为防止被测介质粉尘进入测量管路及仪表而用气体进行反吹的管路。
3。
6放空排污管路:仪表或取源部件将被测介质放空或排污用的管路。
3.7伴热管路:为仪表及管路伴热保温用的管路.4、热控仪表管路安装4.1基本规定4.1。
1仪表管材质及规格应符合设计要求,设计未作规定时,可遵照《规范》选用。
4。
1。
2管路应按设计的位置敷设,或按现场具体情况合理敷设,不应敷设在有碍检修、易受机械损伤、腐蚀和有较大震动处。
4。
1。
3测量管路的最大允许长度应符合下列规定:4.1。
3.1压力测量管路不大于150m4。
1.3.2微压、真空测量管路不大于100m4。
1。
3。
3水位、流量测量管路不大于50m4。
2施工准备4。
2.1施工技术准备4。
2.1。
1接到施工图纸设计资料后,施工技术人员熟悉设计图纸、资料、组织设计交底和图纸会审,填写图纸会审纪要.4.2。
1.2图纸会审后,施工技术人员编制施工方案或技术措施.4。
2。
1.3施工技术人员根据现场实际情况对现场整体仪表管路及变送器支架(或保护柜)安装位置进行二次设计,既要保证节约人力、物力,也要保证管路安装工艺整齐、美观、维护方便。
