水泥发泡板的优势及技术参数以及使用要点
最新水泥发泡板配方

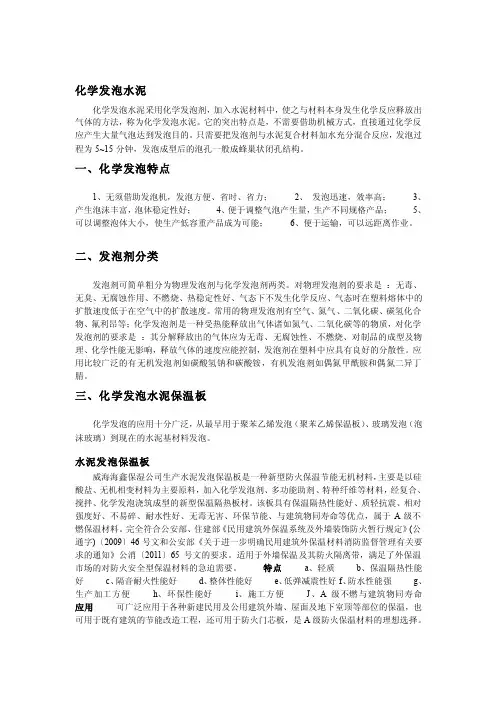

化学发泡水泥化学发泡水泥采用化学发泡剂，加入水泥材料中，使之与材料本身发生化学反应释放出气体的方法，称为化学发泡水泥。
它的突出特点是，不需要借助机械方式，直接通过化学反应产生大量气泡达到发泡目的。
只需要把发泡剂与水泥复合材料加水充分混合反应，发泡过程为5~15分钟，发泡成型后的泡孔一般成蜂巢状闭孔结构。
一、化学发泡特点1、无须借助发泡机，发泡方便、省时、省力；2、发泡迅速，效率高；3、产生泡沫丰富，泡体稳定性好；4、便于调整气泡产生量，生产不同规格产品；5、可以调整泡体大小，使生产低容重产品成为可能；6、便于运输，可以远距离作业。
二、发泡剂分类发泡剂可简单粗分为物理发泡剂与化学发泡剂两类。
对物理发泡剂的要求是：无毒、无臭、无腐蚀作用、不燃烧、热稳定性好、气态下不发生化学反应、气态时在塑料熔体中的扩散速度低于在空气中的扩散速度。
常用的物理发泡剂有空气、氮气、二氧化碳、碳氢化合物、氟利昂等；化学发泡剂是一种受热能释放出气体诸如氮气、二氧化碳等的物质，对化学发泡剂的要求是：其分解释放出的气体应为无毒、无腐蚀性、不燃烧、对制品的成型及物理、化学性能无影响，释放气体的速度应能控制，发泡剂在塑料中应具有良好的分散性。
应用比较广泛的有无机发泡剂如碳酸氢钠和碳酸铵，有机发泡剂如偶氮甲酰胺和偶氮二异丁腈。
三、化学发泡水泥保温板化学发泡的应用十分广泛，从最早用于聚苯乙烯发泡（聚苯乙烯保温板）、玻璃发泡（泡沫玻璃）到现在的水泥基材料发泡。
水泥发泡保温板威海海鑫保湿公司生产水泥发泡保温板是一种新型防火保温节能无机材料，主要是以硅酸盐、无机相变材料为主要原料，加入化学发泡剂、多功能助剂、特种纤维等材料，经复合、搅拌、化学发泡浇筑成型的新型保温隔热板材。
该板具有保温隔热性能好、质轻抗震、相对强度好、不易碎、耐水性好、无毒无害、环保节能、与建筑物同寿命等优点，属于A级不燃保温材料。
完全符合公安部、住建部《民用建筑外保温系统及外墙装饰防火暂行规定》(公通字)〔2009〕46号文和公安部《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》公消〔2011〕65号文的要求。
高强度水泥发泡保温板配方和技术说明

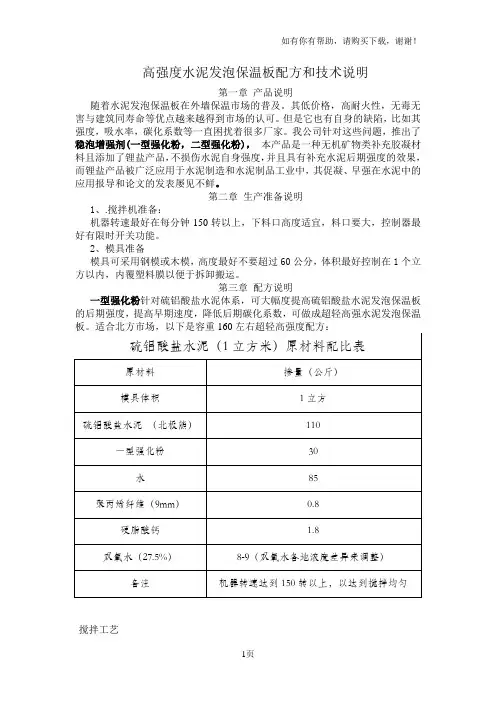

高强度水泥发泡保温板配方和技术说明第一章产品说明随着水泥发泡保温板在外墙保温市场的普及。
其低价格，高耐火性，无毒无害与建筑同寿命等优点越来越得到市场的认可。
但是它也有自身的缺陷，比如其强度，吸水率，碳化系数等一直困扰着很多厂家。
我公司针对这些问题，推出了稳泡增强剂(一型强化粉，二型强化粉)，本产品是一种无机矿物类补充胶凝材料且添加了锂盐产品，不损伤水泥自身强度，并且具有补充水泥后期强度的效果，而锂盐产品被广泛应用于水泥制造和水泥制品工业中，其促凝、早强在水泥中的应用报导和论文的发表屡见不鲜。
第二章生产准备说明1、.搅拌机准备：机器转速最好在每分钟150转以上，下料口高度适宜，料口要大，控制器最好有限时开关功能。
2、模具准备模具可采用钢模或木模，高度最好不要超过60公分，体积最好控制在1个立方以内，内覆塑料膜以便于拆卸搬运。
第三章配方说明一型强化粉针对硫铝酸盐水泥体系，可大幅度提高硫铝酸盐水泥发泡保温板的后期强度，提高早期速度，降低后期碳化系数，可做成超轻高强水泥发泡保温搅拌工艺（1）加水30度（根据气温来调节）（2）加水泥、强化粉、纤维，硬脂酸钙搅拌2-3分钟；（3）加双氧水搅拌10-15秒（根据起泡时间调整）；（4）在1-3秒钟内将料浆倒入模子中；（5）浇筑成型后48小时内切割完毕。
二型强化粉针对普通硅酸盐水泥体系，兼有稳泡憎水速凝增强效果，其稳泡效果好，不容易塌陷；憎水效果好，吸水率<0.08；速凝效果好，水化速度快，第二天可以切割。
以下是容重220左右普通硅酸盐配方：普通硅酸盐（1立方米）原材料配比表搅拌工艺（1）加水（50度根据气温调节）所有粉料搅拌2-3分钟（根据浆料粘稠度调整）（2）加双氧水搅拌3-5秒；（3）在1-3秒钟内将料浆倒入模子中，用薄膜盖上（4）拆模后需用塑料薄膜包裹养护，第四章生产流程说明1、硫铝酸盐水泥体系：将水30度（水温根据坏境温度调节）倒入搅拌机内，将所有粉料（除双氧水）倒入搅拌机内搅拌2-3分钟，最后加入双氧水搅拌10-15秒（根据双氧水加入后发起来的时间调整），快速倒入模具内（时间控制在1-3秒内）.。
硫铝酸盐水泥发泡板和硅酸盐水泥发泡板的区别

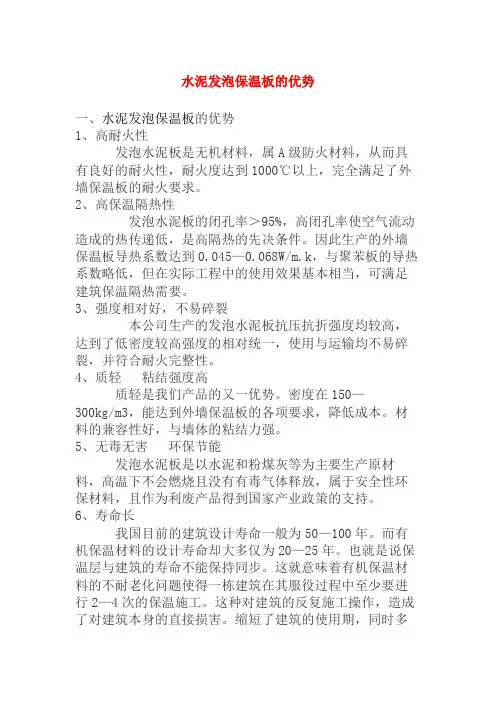

水泥发泡保温板的优势一、水泥发泡保温板的优势1、高耐火性发泡水泥板是无机材料，属A级防火材料，从而具有良好的耐火性，耐火度达到1000℃以上，完全满足了外墙保温板的耐火要求。
2、高保温隔热性发泡水泥板的闭孔率＞95%，高闭孔率使空气流动造成的热传递低，是高隔热的先决条件。
因此生产的外墙保温板导热系数达到0.045—0.068W/m.k，与聚苯板的导热系数略低，但在实际工程中的使用效果基本相当，可满足建筑保温隔热需要。
3、强度相对好，不易碎裂本公司生产的发泡水泥板抗压抗折强度均较高，达到了低密度较高强度的相对统一，使用与运输均不易碎裂，并符合耐火完整性。
4、质轻粘结强度高质轻是我们产品的又一优势。
密度在150—300kg/m3，能达到外墙保温板的各项要求，降低成本。
材料的兼容性好，与墙体的粘结力强。
5、无毒无害环保节能发泡水泥板是以水泥和粉煤灰等为主要生产原材料，高温下不会燃烧且没有有毒气体释放，属于安全性环保材料，且作为利废产品得到国家产业政策的支持。
6、寿命长我国目前的建筑设计寿命一般为50—100年。
而有机保温材料的设计寿命却大多仅为20—25年。
也就是说保温层与建筑的寿命不能保持同步。
这就意味着有机保温材料的不耐老化问题使得一栋建筑在其服役过程中至少要进行2—4次的保温施工。
这种对建筑的反复施工操作，造成了对建筑本身的直接损害。
缩短了建筑的使用期，同时多次保温施工也各人们生产生活带来严重不便。
发泡水泥板的寿命大于50年，可以与建筑物同寿命。
二、产品规格长宽300×300厚度20、25、30、40、35、50、60三、主要用途建筑用内外墙保温材料、防火隔离带、屋面保温材料、工业/军用/民用保温隔音，交通/工厂环境噪声的处理。
硫铝酸盐水泥发泡板和硅酸盐水泥发泡板的区别硫铝酸盐水泥发泡板：凝固的比较快,强度增长也比较快,生产出来的水泥发泡板两个小时左右就可以翻动，下午就可以切割。
成本比普通硅酸盐水泥发泡板高一点。
发泡水泥板外墙保温技术交底
发泡水泥板外墙保温技术交底1. 引言外墙保温是指对建筑的外墙进行保温处理，以降低建筑内部能量的消耗，提高节能效果的一种建筑节能措施。
随着社会经济水平的提高和人们对舒适生活的需求不断升高，外墙保温技术得到了越来越广泛的应用。
其中，发泡水泥板外墙保温技术因其优异的保温性能和较低的成本，逐渐成为了外墙保温的首选材料。
本文将对发泡水泥板外墙保温技术进行详细的介绍和交底，旨在帮助更多人了解这一技术，提高外墙保温效果。
2. 发泡水泥板简介2.1 发泡水泥板的定义发泡水泥板是一种由水泥、石膏、硅酸盐和其他辅料制成的轻质复合材料。
它具有质轻、强度高、保温隔热性能好、防火、防腐蚀等特点，可用于工业建筑、民用建筑等各类建筑物的墙体保温。
2.2 发泡水泥板的分类根据材料不同，发泡水泥板可分为硅酸盐发泡水泥板、石膏发泡水泥板、珍珠岩发泡水泥板、岩棉锯末板、聚苯板、挤塑板等。
2.3 发泡水泥板的优势发泡水泥板具有以下优势：1.高强度：发泡水泥板的压缩强度和抗弯强度均高于普通混凝土；2.保温性能好：发泡水泥板内部的气孔能够隔绝热量的传递，从而具有良好的保温性能；3.防火性能好：发泡水泥板是一种优异的防火材料，能够有效地抵御火灾的产生和传播，保障建筑物和人员的安全；4.质轻：相比于传统的墙体材料，发泡水泥板更轻盈，能够降低建筑物整体的重量；5.施工简单：发泡水泥板的施工非常简单，无需复杂的施工工艺和设备，能够大大缩短施工周期和降低施工难度。
3. 外墙保温技术3.1 外墙保温的作用房屋外墙保温是指将保温材料（如发泡水泥板）覆盖在建筑的外墙表面，以避免室内热量向外传递和室外冷空气向室内渗透，从而达到保温的目的。
外墙保温的主要作用包括：1.降低室内温度波动，提高室内舒适度；2.降低能耗，提高建筑物能效；3.改善建筑物的隔音性能；4.延长建筑物的使用寿命。
3.2 发泡水泥板的外墙保温方式发泡水泥板的外墙保温方式主要包括：1.干挂式外保温系统：在建筑物的原有墙体表面预埋钉柄，然后将发泡水泥板钉住在钉柄上，并进行密封材料处理；2.扣板式外保温系统：首先在原有墙面上固定挂钩，然后将发泡水泥板嵌入扣板槽中，并进行密封；3.常规涂料式外保温系统：首先在原有墙面上涂刷粘结剂，再将发泡水泥板粘贴上去，最后在发泡水泥板表面涂刷保护层。
水泥发泡板
水泥发泡保温板是指使用发泡水泥技术制造的保温板，水泥发泡保温板，又称发泡混凝土保温板、无机防火水泥发泡保温板保温板。
是以普通硅酸盐水泥、粉煤灰、发泡剂、外加剂等为材料，经复合、搅拌、发泡、切割等工艺制成的轻质气泡状绝热材料，其突出特征是在混凝土内部形成。
发泡水泥保温板优点[1]发泡水泥保温板以普通硅酸盐水泥、粉煤灰、发泡剂、外加剂等为材料，经复合、搅拌、发泡、切割等工艺制成的轻质气泡状绝热材料，其突出特征是在混凝土内部形成直径1-3mm封闭的泡沫孔，使混凝土轻质化和具有保温隔热性能。
1.防火隔热：发泡水泥保温板是A1级不燃无机材料，耐火极限3小时以上，在高温或火灾情况下不会产生有毒气体。
因其闭孔率>95%，从而具有很好的隔热性能。
2.保温性能好：产品容积轻，体积干密度为180—250kg /m3；导热系数低，小于0.06w/m.k；吸水率低，小于8%；是理想的保温、隔热材料。
3.抗压强度高、粘结力强：发泡水泥保温板抗压强度高，大于0.5Mpa；系统材料具有良好的相容性，与墙体粘结强度高；板材干燥收缩值低，无空鼓开裂现象；抗风压能力强。
4．隔音性能好：泡沫水泥属多密闭孔材料，因此它也是一种良好的隔音材料，能起到良好的隔音效果，减少噪声影响，改善居住环境。
5.与建筑物同寿命：系统稳定性好，抗碳化、老化和抗冻性能高，耐候性优良，与建筑物同寿命。
目前建筑物设计寿命为50—100年，有机类材料的使用寿命大多为20—25年，二次施工成本大，环境污染大，且给人们生产生活带来不便。
6.施工简便、周期短：专用砂浆直接粘结，易于操作，同步施工，大大缩短施工周期。
7.节能、环保、利废：以水泥和粉煤灰为主要原材料，高温下不会燃烧和产生有毒气体，无放射性，属于安全环保产品；生产、施工及使用中无有害气体排放，无矿物棉类材料飞尘对人体的伤害；建筑物报废拆除后，该材料经过粉碎可再次填充利用，不会对环境造成污染，实现可持续生产。
轻质水泥发泡隔墙板性能
轻质水泥发泡隔墙板性能一、产品特点： (1)二、市场前景分析： (3)三．项目优势： (4)四、产品优势： (7)五、分类： (7)六、工艺流程： (9)七、生产设备： (9)八、轻质隔墙板图： (10)一、产品特点：轻质隔墙板是一种新型节能墙材料，它是一种外型象空心楼板一样的墙材，但是它两边有公母隼槽，安装时只需将板材立起，公、母隼涂上少量嵌缝砂浆后对拼装起来即可。
它是由无害化磷石膏、粉煤灰等多种材料组成，经变频蒸汽加压养护而成。
轻质隔墙板具有质量轻、强度高、多重环保、保温隔热、隔音、呼吸调湿、防火、快速施工、降低墙体成本等优点。
内层装有合理布局的隔热、吸声的无机发泡型材或其他保温材料，墙板经流水线浇注、整平、科学养护而成，生产自动化程度高，规格品种多。
产品具有实心、轻质、薄体、强度高、抗冲击、吊挂力强、隔热、隔音、防火、防水、易切割、可任意开槽，无须批档、干作业、环保等其它墙体材料无法比拟的综合优势。
以达到节约能源、提高能源利用效率的目的，带动了建筑业从落后的湿法施工向先进的干法施工迈进，从而实现住宅部件生产工业化、技术装备现代化、规模生产集约化、应用推广法制化、施工装备一体化。
同时还可以减少墙体占用面积，提高住宅实用率，减轻结构负荷，提高建筑物抗震能力及安全性能，降低综合造价。
产品可广泛应用于各类高、多层建筑非承重墙体，也可作隔声，消防隔墙使用。
本产品生产技术的引进及应用，是我国墙体材料改革的一项新突破，该项目研制的硅酸钙板聚苯颗粒复合夹芯墙板经有关部门检测，其强度、隔音、耐燃、放射性、耐水性等性能指标均达到或优于国家有关标准及企业标准要求，产品经工程应用效果良好。
二、市场前景分析：1、轻质隔墙板是国家推广使用的新型节能轻质、环保建材之一，是国家墙改节能政策大力扶持的产品，是国家大力推广墙体材料换代的新型墙体材料。
2、轻质隔墙板的用量是整个建筑面积的约3倍，占房屋建筑材料的主导，市场巨大；且现代建筑结构框架占主导，应有巨大的应用空间。
水泥发泡板的性能特点及施工工艺
水泥发泡板是什么？水泥发泡板是用泡沫剂制备的泡沫与水泥，搅拌混合浇注成形后，经养护而成的一种水泥基轻质多孔无机防火保温板，其燃烧性能A1级，是目前应用于防火隔离带的最佳产品。
水泥发泡板具有高耐火性，高保温性，无毒无害，寿命长，耐水性好，界面好，节能环保等特点。
水泥发泡板生产工艺1、上料、混合:通过上料系统将定量的水泥、发泡剂、稳泡增强剂加入搅拌机，干混30秒钟;2、搅拌:将定量的温水加入搅拌机，湿搅拌2分钟;将定量的发泡剂加入搅拌机搅拌8-15秒钟;3、注模、发泡:随即将浆料注入模具内发泡，发泡过程约3-5分钟;4、初期养护:注模完成后静置若干小时进行初期养护;5、脱模:待发泡水泥保温板完成初凝，具备初期强度时即可脱模;6、切割:具备一定强度的发泡水泥保温板毛坯脱模后即可进行切割，切割规格根据需要调整切割刀片进行;7、成品养护:发泡水泥保温板养护龄期应不低于7天。
水泥发泡板施工工艺1、安装水泥发泡板1)、标准板规格尺寸为300*300，对角线误差小于3mm，如需切割可采用小型切割锯切割，保温板尺寸允许偏差为±2。
2)、网格布翻包:门窗洞口、变形缝两侧等处粘网格布，总宽度约200，翻包部分宽度为80，具体做法如下:网格布裁剪长度为180加板厚。
首先在翻包部位抹长度为80宽度为2的专用粘结剂，然后压入80长的网格布，余下的甩出备用。
3)、将配置好的专用粘结剂涂抹在复合发泡水泥板的背后，粘结剂压实厚度约为3，为保证粘结牢固，最好采用满沾法，也可采用条粘法和条点法。
4)、条粘法:用齿口镘刀将专用粘结剂水平方向均匀的抹在发泡水泥板上，条宽10，厚度10，中距50。
5)、条点法:用抹子在每块板周边及中间抹专用粘结剂，再在发泡水泥板分隔区内抹直径为50，厚度为10的灰饼。
6)、将抹好专用粘结剂的发泡水泥保温板板迅速粘贴在墙面上，以防止表面结皮而失去粘结作用。
7)、发泡水泥保温板粘上墙后，应用2米靠尺压平操作，保证其平整度及粘贴牢固，板与板之间要挤紧，不得有缝，因切割不直形成的缝隙，用粘结剂塞入并抹平。
外墙水泥发泡保温板施工技术方案
外墙水泥发泡保温板施工技术方案1. 概述外墙水泥发泡保温板是一种新型的建筑材料，具有优良的保温隔热性能，能够有效提高建筑物的能源效率和舒适性。
本技术方案旨在提供一套关于外墙水泥发泡保温板施工的详细指导，包括施工准备、施工工艺、质量控制等方面，以确保施工质量和效果。
2. 施工准备2.1 材料准备- 外墙水泥发泡保温板：应符合相关标准要求，具备良好的保温隔热性能和足够的强度。
- 锚固件：用于固定保温板，应具有足够的强度和耐久性。
- 粘结剂：用于粘贴保温板，应具有良好的粘结性能和耐久性。
- 抗裂砂浆：用于抹面层，具有抗裂性能和良好的附着力。
- 抹面层材料：用于覆盖保温板，应具有良好的附着力和耐久性。
2.2 施工工具- 电钻、锤子、螺丝刀等工具用于锚固件的安装。
- 抹子、批刀、水平尺等工具用于抹面层的施工。
- 搅拌器、输送泵等设备用于粘结剂和抗裂砂浆的搅拌和输送。
2.3 施工环境- 施工前应确保基层墙面干净、平整、无油污、无脱模剂等。
- 施工环境应满足安全、卫生要求，确保施工人员的安全和施工质量。
3. 施工工艺3.1 基层处理- 清理基层墙面，去除油污、脱模剂等杂质。
- 对基层墙面进行修补和找平，确保墙面平整。
3.2 锚固件安装- 根据设计要求，在基层墙面上均匀布置锚固件。
- 锚固件应固定牢固，满足抗风荷载要求。
3.3 粘结剂施工- 按照粘结剂的使用说明，将粘结剂搅拌均匀。
- 在保温板的背面均匀涂抹粘结剂，并确保粘结剂的干燥时间符合要求。
3.4 保温板安装- 将涂抹粘结剂的保温板均匀敷设在基层墙面上。
- 保温板的厚度应符合设计要求，确保保温隔热性能。
3.5 抹面层施工- 按照抗裂砂浆的使用说明，将抗裂砂浆搅拌均匀。
- 在保温板上均匀涂抹抗裂砂浆，并确保砂浆的干燥时间符合要求。
- 抹面层应压实、抹平、抹光，确保表面平整、光滑。
4. 质量控制4.1 材料质量控制- 材料应符合相关标准要求，具备相关质量证明文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙
饰面材 料 基层 ①
界面层 ②
非透明幕墙保温系统构造
保温系统构造
找平层 粘结层 保温层 抹面层
③
④
⑤
⑥
饰面层 ⑦
构造示意图
涂料 混凝土 界面砂浆 防水砂浆 粘结砂浆 发泡水泥 抹面砂浆 石材、铝板
墙及各 （设计需要 （设计需
板 +网布+ 等+幕墙龙
种砌体 时使用） 要时使用）
锚固件 骨（主龙骨、
墙
副龙骨）
系统施工工艺及要点
施工工艺 6.3.1 复合发泡水泥板外墙外保温系统的施工工艺流程应符合图 6.3.1 的要求。 6.4 施工要点 6.4.1 挂基准线，在外墙各大角（阳角、阴角）及其它必要处挂垂直基准线，在每个楼层的适当位置挂水平线， 以控制发泡水泥板的垂直度和水平度。 6.4.2 材料配制 粘结砂浆和抹面砂浆均为单组份材料，水灰比应按材料供应商产品说明书配制，用砂浆搅拌机搅拌均匀，搅拌 时间自投料完毕后不小于 5min，一次配制用量以 4h 内用完为宜（夏季施工时间宜控制在 2h 内）。 6.4.3 发泡水泥板在基层墙体上的粘贴应采用满粘法，并符合下列要求： 1 发泡水泥板铺贴之前应清除表面浮尘。 2 发泡水泥板施工应从首层开始，并距勒脚地面 300mm 处弹出水平线，用 1：3 水泥砂浆并按照要求添加一 定的防水剂，粉刷和发泡水泥板相同厚度的防水层做托架，干固后自下而上沿水平方向横向铺贴发泡水泥板， 上下排之间发泡水泥板的粘贴应错缝 1/2 板长。 3 发泡水泥板与基层墙体粘贴采用满贴法粘贴，粘贴时用铁抹子在每块发泡水泥板上均匀批刮一层厚不小于 3mm 的粘结砂浆，粘贴面积应大于 95%，及时粘贴并挤压到基层上，板与板之间的接缝缝隙不得大于 1mm。 4 发泡水泥板在墙面转角处，应先排好尺寸，裁切发泡水泥板，使其垂直交错连接，并保证墙角垂直度。发泡 水泥板错缝及转角铺贴如图 6.4.3（1）。 5 在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，作为控制阳角上下竖直的依据，门窗洞口四角部 位的发泡水泥板应采用整块发泡水泥板裁成“L”型进行铺贴，不得拼接。接缝距洞口四周距离应不小于 100mm。 6.4.4 抹面砂浆施工：发泡水泥板大面积铺贴结束后，视气候条件 24-48 小时后，进行抹面砂浆的施工。施工 前用 2m 靠尺在发泡水泥板平面上检查平整度，对凸出的部位应刮平并清理发泡水泥板表面碎屑后，方可进行 抹面砂浆的施工。抹面砂浆施工时，同时在檐口、窗台、窗楣、雨篷、阳台、压顶以及凸出墙面的顶面做出坡
用涂料，也可干挂石材。
外墙外保温系统基本构造
饰面材
保温系统构造
构造示意图
料 基层 界面层 找平层 粘结层 保温层 抹面层 饰面层
①
②
③
④
⑤
⑥
⑦
涂料 混凝土 界面砂浆 防水砂浆 粘结砂浆 发泡水泥 抹面砂浆 柔性耐水腻
墙及各 （设计需要 （设计需
板 +网布+ 子+涂料
种砌体 时使用） 要时使用）
锚固件
与墙体同质，所以易粘接。
4.强度高，不易碎裂
A 级防火 FEC 发泡水泥保温板抗压抗折强度均较高，达到了低密度高强度的相对统一，使用与运输均不易碎裂。
5.无毒无害 环保节能
A 级防火发泡水泥保温板高温下不会燃烧，更没有有毒气体释放，属于安全的环保利废材料。
6.寿命长，与建筑同寿
A 级防火发泡水泥保温板的寿命大于 50 年，可以与建筑物同寿命。我国目前的建筑设计寿命一般为 50∽100
抗压强度 （MPa）
1∽2mm 封 150∽300 0.045∽0.06 0.37∽0.70
5%
2%∽10%
0.30 ∽0.60
闭微孔
7、各种参数对比。 8、复合发泡水泥保温板外墙外保温系统应用： 本系统用于外墙外保温的基本构造应符合表 5.1.1 的要求。基层墙体可以是各种砌体或混凝土墙。饰面层可采
度，下面应做出滴水槽或滴水线。 6.4.5 网布施工：用铁抹子将抹面砂浆粉刷到发泡水泥板上，厚度应控制在 3-5mm，先用大杠刮平，再用塑料 抹子搓平，随即用铁抹子将事先剪好的网布压入抹面砂浆表面，网布平面之间的搭接宽度不应小于 50mm，阴 阳角处的搭接不应小于 200mm，铺设要平整无褶皱，阴阳角网布做法见图 6.4.5。在洞口处应沿 45°方向增贴 一道 300×400mm 网布。首层墙面宜采用三道抹灰法施工，第一道抹面砂浆施工后压入网布，待其稍干硬，进 行第二道抹灰施工后压入加强型网布（加强型网布对接即可，不宜搭接），第三道抹灰将网布完全覆盖。 6.4.6 锚固件施工 1 锚固件锚固应在第一遍抹面砂浆(并压入网布)初凝时进行，使用电钻在发泡水泥板的角缝处打孔，将锚固件 插入孔中并将塑料圆盘的平面拧压到抹面砂浆中，有效锚固深度：混凝土墙体不小于 25mm；加气混凝土等轻 质墙体不小于 50mm。墙面高度在 20m 以下每平方米设置 4-5 个锚拴，20m 以上每平方米设置 7-9 个锚拴。 2 锚栓固定后抹第二遍抹面砂浆，第二遍抹面砂浆厚度应控制在 2-3mm。 6.4.7 分格缝施工按照设计要求进行。 6.4.8 防火隔离带施工：用发泡水泥板做防火隔离带时，防火隔离带铺设应与发泡水泥板施工同步进行。防火
年。在这个全寿命周期内无需再增加费用进行维修、改造，最大限度地节约资源、费用，综合成本低。
产品规格
250×250 、300×300 、500×500 ，厚度 30、35、40、50、60、100；
产品技术性能表：
内部结构 密度
（kg/m3）
导热系数 （w/m.k）
干缩值
抗冻性
吸水率
（mm/m） （冻后质量损失=） （重量）
水泥发泡板的优势及技术参数以及使用要点
常州市飞宇建材有限公司推出的性能优越的泡沫混凝土外墙保温板— — A 级防火发泡水泥保温板，是目前性价
比最好的 A 级防火保温材料。主要有以下几大优势：
1、高耐火性
A 级防火发泡水泥保温板成分为水泥和粉煤灰，均为无机材料，耐高温，不燃，防火。耐火度达到 1000℃以上，
完全满足了外墙保温板的耐火要求。
2、高保温隔热性
A 级防火发泡水泥保温板的闭孔率＞95%，高闭孔率使空气流动造成的热传递低，所以隔热性能优异。A 级防
火发泡水泥保温板导热系数最高可达到 0.045W/m.k，比聚苯板的导热系数略低，可满足建筑保温隔热需要。
3.质轻易粘接 质到外墙保温板的各项要求，降低成本，同时由于水泥基
