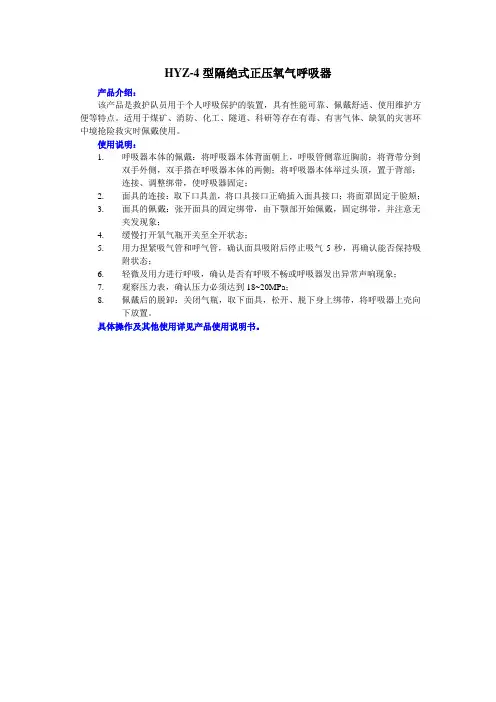

HYZ4正压氧气呼吸器的使用操作方法

HYZ4正压氧气呼吸器一、呼吸器的技术参数：1、额定防护时间：≥4h2、最高工作压力：20Mpa3、气瓶容积：2.7升4、储氧量：在20Mpa压力时，储氧量为540L5、呼吸舱的有效容积：5L6、自动补给供氧量：＞80L/min7、手动补给供氧量：＞80L/min8、自动排气阀开启压力: 400～700pa９、自动补给阀开启压力： 50～200pa10、定量供氧量：1.6L/min±0.2 （1.4～1.8L/min）11、吸气温度：≤35℃12、二氧化碳吸收剂质量：1.8kg13、待机装备重量：10.5kg14、使用装备重量：13kg (氢氧化钙1.8kg＋蓝冰0.7kg＝2.5kg)15、温度范围：–20℃～60℃16、相对湿度：0～100%二、呼吸器的构造：根据呼吸器内各零部件的作用不同，呼吸器分为四大系统。

分别是：壳体背带系统、供氧系统、呼吸循环系统、冷却系统。

１、壳体背带系统：上、下壳体，背带及背带定位销。

主要作用：①、下壳体起到定位作用，呼吸器的各个零部件都是固定在下壳体上。

②、上下壳体合起来以后，对呼吸器内部零部件起到一定的保护和防尘的作用。

２、供氧系统：氧气瓶、减压器、安全阀、报警器、限流器、肩挂压力表、手动补给阀、自动补给阀、定量孔。

限流器：高压氧气通过限流器时，以1.2L/min的流量进入氧气压力表，氧气压力表大约在1min左右才能达到满压数值。

减压器：减压器的作用就是将氧气瓶内的高压氧气减为中压（1.9Mpa左右）并连续不断地供呼吸使用。

安全阀：安全阀的作用就是保护减压器，当减压器的膛室压力超出安全阀规定的压力值时(1.92Mpa)，安全阀就会自动打开泄压，保护减压器不受损坏。

报警器：①、提示报警：在氧气瓶内气体压力大于6Mpa的情况下，每开、关一次氧气瓶，都会有一声短促的报警声，提醒使用者你的呼吸器已经开始工作或结束工作。

②、余压报警：在使用过程中，当氧气瓶的压力剩余在4～6Mpa 的时候，会出现一次长达30s时间报警，提醒使用者，现在氧气瓶内的氧气还能使用1h左右。

定量孔：定量孔的作用就是控制氧气的供给量，通过定量孔将氧气的流量限定在1.4～1.8L/min之间。

自动补给阀：当使用者劳动强度增大时，定量孔供给的氧气不能满足呼吸时，自动补给阀会自动打开，补充不足的这部分氧气。

（压住自动补给阀芯的黑色片叫“舌瓣”）手动补给阀：当定量供氧或自动补给供氧系统出现故障时，使用者可按手动补给阀供氧，或是在呼吸过程中，使用者出现不舒服的反应（如头晕），可能是呼吸舱内储氮气过多，可按手动补给阀供氧去冲淡呼吸舱内的氮气。

手动补给阀属于应急装置，按压时间一般不超过２秒，在仪器正常情况下一般不需要使用，更不能频繁使用手动补供氧。

因为按压手动补给开关，供氧量是以每分钟大于80升的速度向呼吸舱内供气，造成大量氧气浪费。

３、呼吸循环系统：根据气体的流动的方向，主要由：面罩、呼气阀、呼气软管、清净罐、呼吸舱（呼吸膜片组包括：正压弹簧、膜片、自动补给阀、排气阀）、冷却罐、吸气软管、吸气阀，最终完成一次呼吸循环，又返回到面罩。

呼吸膜片组：膜片组具有三种主要功能：①、在重体力劳动呼吸时启动自动补给阀门供氧。

②、在呼吸舱内气体压力达到400～700Pa，自动开启排气阀将呼吸舱内多余气体排出。

③、由加载弹簧操纵，使整个呼吸循环系统始终保持正压。

４、冷却系统：冷却系统由：冷却罐、冷却芯（即蓝冰）、排水阀组成。

山西虹安HYZ4氧气呼吸器工作原理图三、呼吸器的工作原理：呼吸器有三大供氧方式供呼吸者使用1、定量供氧2、自动补给供氧3、手动补给供氧呼吸器工作原理图工作原理图打开氧气瓶开关，高压氧气进入减压器后，氧气压力被减小，以1.4～1.8L/min之间供氧量连续不断地进入呼吸舱，当使用者吸气时，氧气从呼吸舱进入冷却罐，氧气经过冷却罐降温后，温度降低在≤35℃，然后进入吸气软管，再经吸气阀进入面罩到人体肺部内。

当使用者呼气时，肺部呼出的二氧化碳气体经呼气阀到呼气软管，再进入清净罐内与氢氧化钙吸收剂产生化学反应，二氧化碳气体被吸收后生成新的氧气进入呼吸舱内与减压器出来的氧气二者相混合后，供使用者呼吸，完成一次循环。

当使用者劳动强度增大时，呼吸量随着增加，定量供氧流量不能满足呼吸需要时，呼吸舱内气体压力不断降低，正压弹簧推动膜片，压迫自动补给舌瓣片，使自动补给阀芯开启以＞80L/min供氧量向呼吸舱内补充氧气；当呼吸舱内气体压力升高时，正压弹簧在呼吸舱内气体压力的作用下被收缩，此时推动自动排气阀膜片使排气阀开启，将多余气体排出。

在正压弹簧、自动补给阀和自动排气阀的作用下，使整个呼吸过程中系统内气体压力总保持一定范围的正压值。

当使用者进行较剧烈的运动使呼吸不畅通时，或是自动补给阀供氧出现故障时，或是呼吸舱内废气过多（使人感觉有不舒服）时，可按手动补给阀按钮，氧气以＞80L/min的供氧量进入呼吸舱补充不足的氧气。

松开手动补给阀按钮，则补气停止。

手动补给阀属应急装置，在仪器正常情况下一般不要随意使用。

四、呼吸器使用前的检查：１、使用前必须做好下列检查：①、仪器是否经过检测达到标准随时可用状态的呼吸器②、氧气瓶压力必须在18～20Mpa之间③、清净罐内的氢氧化钙药品是否在有效期④、冷冻好的蓝冰是否装入在冷却罐内⑤、全面罩视野窗上是否已涂好防雾剂2、仪器使用时的检查：①、检查自动补给供氧是否正常：佩戴好呼吸器后，打开氧气瓶开关，深吸气，听自动补给阀门是否开启并发出补气声音。

②、按手动补给阀按钮：是否灵活，按下时是否有补气声音，松开手是否能自动弹回关闭。

③、检查自动排气阀是否正常：向呼吸器内呼气，待排气阀开启时，听有无排气声音，呼气是否受阻。

④、压力表显示是否正常。

五、呼吸器使用后的维护：１、呼吸循环系统部分：呼吸循环系统在清洗的时候，有的零部件可以用水直接洗，有的零部件不能用水洗。

①、不可用水直接洗的有：呼吸舱、清净罐内过滤垫。

这两个部件不能用水直接冲洗。

呼吸舱可将毛巾洗干净后拧干水，擦干净内外就可以。

如有必要，呼吸舱上内外两个大“o”型圈可卸下来清洗，清洗时一定要注意保护定量孔，不要让水分溅到定量孔上。

②、可用水直接冲洗的有：面罩，呼吸舱盖，清净罐，呼吸膜片组，呼吸软管，冷却罐。

③、在组装呼吸器时，一定要在呼吸舱的内外两个大“o”型圈及冷却罐盖上的“o”型圈上面涂抹润滑油。

氧气呼吸器：氧气呼吸器是一种自带氧源的隔绝式再生氧闭路循环的个人特种呼吸保护装置。

人体呼出气体中含有4%左右的CO２气体，若这些CO２气体不能及时被吸收，则会进入呼吸舱内供使用者再次吸入体内，当使用者吸入一定量的CO２后，就会发生CO２中毒。

清净罐内所装的CO２吸收剂（即氢氧化钙），主要作用就是用来吸收使用者呼出气体中的CO２气体，吸收剂将呼出气体中的CO２吸收后，让余下的含氧气体进入呼吸舱内与减压器减压后出来的（即定量供氧和自动补给供氧）氧气相混合后，供使用者呼吸，如此连续循环，这就是呼出气体的再生，也就是清净罐的再生作用。

化学反应原理：使用者呼出气体中的二氧化碳与清净罐内的氢氧化钙药品相结合后，产生化学反应，生成碳酸钙、水和热量。

化学反应方程式：CO２＋ Ca(OH)２＝ CaCO3 ＋ H２O ＋↓19.9千卡（热量）二氧化碳＋氢氧化钙＝碳酸钙＋水＋热量六、氧气呼吸器席位操作前的准备工作在呼吸器席位操作前，要先对呼吸器的构造，内外所组成部件及名称，各管路供氧等情况有足够的了解、熟悉。

HYZ4正压氧气呼吸器的组成部件及名称如下：1、全面罩、半面罩：在面罩上有顶带、侧带、颈带、头带、吊带，面罩内有发话器，全面罩内面还有鼻套（也叫小面罩），在半面罩下方还有排水阀按钮。

2、软管：吸气软管、吸气阀、藕接管、呼气软管、呼气阀、软管固定带。

３、背带：背带又分为肩带、胸带、腰带，在与下壳体连接处有背带锁销，在背带左右两边还挂有联络绳、音响信号哨、肩挂压力表、肩挂压力表固定带、与肩挂压力表连接处是高压导管、限流器、压力表上有黑色橡胶保护套。

４、排水阀：排水阀按钮，按扭下面有弹簧，排水阀与下壳体连接处有固定螺丝。

５、手动补给阀：手动补给按钮，在按钮下面有弹簧。

６、报警哨：报警哨与下壳体连接处有固定螺丝、在报警哨上有调节芯、调节螺丝。

７、上下壳体：上壳体上有２个扣鼻（也叫皮拉手）、２个挂钩、下壳体上有２个扣圈、２个挂钩长方孔。

８、呼吸舱体：①、呼吸舱盖子有４个定位销，呼吸舱体有４个固定螺丝，呼吸舱与呼吸膜片连接处有１个大卡箍。

②、呼吸舱右边侧面上方有2根铜管连接，小的铜管是手动补给供氧接头，有“o”型圈，大的铜管是定量供氧和自动补给供氧共用接头，有“o”型圈，铜管接头上有黑色抗旋转护套。

③、呼吸舱右边侧面下方有２根软管连接，短的是呼吸舱与冷却罐连接管，与呼吸舱连接处是用卡箍固定的，长的是接呼气软管，与呼吸舱连接处也是用卡箍固定的。

④、打开呼吸舱盖子，里面有清净罐，清净罐盖子是用１个定位销卡住的，盖子下方有海绵垫，底层有过滤垫。

⑤、取出清净罐，在呼吸舱上层中间有定量孔，定量孔上有“o”型圈、调节氧气流量螺丝，还有一根导管连接定量孔的，在呼吸舱下层有自动补给阀、舌瓣片、自动排气阀、呼吸膜、呼吸膜圆形板、正压弹簧。

⑥、呼吸舱内外有２个大“o”型圈。

9、冷却罐：冷却罐盖、罐盖内有“o”型圈、冷却芯（即蓝冰）、冷却芯两端还套有黑色防震胶圈、冷却罐固定带２根、冷却罐右边与呼吸舱连接处有一根短的连接管、接口处有“o”型圈。

冷却罐左边与吸气软管连接处有“o”型圈，冷却罐左边与排水阀连接处有“o”型圈。

10、氧气瓶：氧气瓶压力表、氧气瓶阀门、氧气瓶固定带、氧气瓶与减压器连接T型螺钉、氧气瓶与减压器连接处有垫圈。

11、减压器：减压器与下壳体连接处有3个固定螺丝、减压器上有安全阀，各管路供氧接头，导管等。

七、呼吸器席位操作方法（也叫呼吸器故障判断）在操作前，自已先把呼吸器整理好，全面罩放好在呼吸器上面。

操作方法：一、从外观检查呼吸器上下壳体外面所有能看到的部件１、面罩：拿起全面罩检查5根带子是否有扭曲或是脱出，面罩上面的螺丝是否松动，面罩内的鼻套（小面罩）是否装好或丢失，面罩视野窗上是否有东西贴住或挡住，是否有划痕，面罩里面是否有堵塞物等。

２、呼吸软管：检查呼吸软管连接处的藕接管是否缺件，呼吸软管两边的固定带是否松开。

３、检查背带系统：挂在背带左右两边的音响信号哨，联络绳是否丢失，联络绳上的保险钩是否丢失，肩挂压力表是否在固定带内，压力表保护套是否脱出，肩带、胸带、腰带是否扭曲，胸带、腰带两端的插扣是否丢失。

４、检查呼吸器上下壳体：①、手动补给阀：手动补给阀与下壳体连接处固定螺丝是否松动，手动补给按钮下面弹簧是否丢失。

②、报警哨：报警哨与下壳体连接处固定螺丝是否松动、在报警哨上有调节芯、调节螺丝是否松动。
