一种家用氧气呼吸器—说明书
空气呼吸器说明书

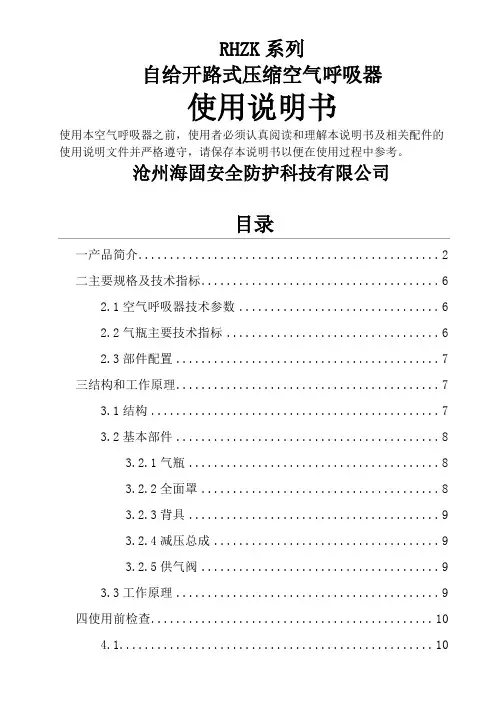

RHZK系列自给开路式压缩空气呼吸器使用说明书使用本空气呼吸器之前，使用者必须认真阅读和理解本说明书及相关配件的使用说明文件并严格遵守，请保存本说明书以便在使用过程中参考。
沧州海固安全防护科技有限公司目录一产品简介 (2)二主要规格及技术指标 (6)2.1空气呼吸器技术参数 (6)2.2气瓶主要技术指标 (6)2.3部件配置 (7)三结构和工作原理 (7)3.1结构 (7)3.2基本部件 (8)3.2.1气瓶 (8)3.2.2全面罩 (8)3.2.3背具 (9)3.2.4减压总成 (9)3.2.5供气阀 (9)3.3工作原理 (9)四使用前检查 (10)4.1 (10)4.2 (10)4.3 (10)4.4 (10)4.5 (10)4.6 (10)4.7 (10)4.8 (10)4.9 (10)五安装与佩戴方法 (11)六日常维护 (13)6.1气瓶和瓶头阀 (13)6.2减压总成 (13)6.3全面罩 (13)6.4供气阀 (13)七保管 (13)7.1 (13)7.2 (13)7.3 (13)7.4 (13)7.5 (13)八故障排除 (14)九随机文件 (14)一产品简介RHZK自给开路式压缩空气呼吸器，广泛用于化工、船舶、石油、冶炼、仓库、实验室、矿山等部门，使抢险救援人员在浓烟、毒气、蒸汽或缺氧的各种环境中可以安全有效地进行灭火、抢险、救灾和救护工作。
RHZK自给开路式压缩空气呼吸器，（以下简称空气呼吸器）是一种正压式呼吸保护装置。
它配备有视野广阔、明亮、与面部贴合良好、气密的全面罩。
使用过程中，全面罩内的压力始终大于周围的大气压力，因此佩戴RHZK空气呼吸器安全可靠。
空气呼吸器在佩戴时左胸前设有余压警报器，当气瓶压力在规定标准以下时，可向佩戴者发出声响信号，便于使用人员及时撤离现场。
由于余压报警器在佩戴者胸前，即使现场有多台空气呼吸器发出报警音响，也能非常方便地区分是谁佩戴的空气呼吸器警报器报警，增强了产品使用安全性。
HYZ2型正压氧气呼吸器的使用操作方法
HYZ2型正压氧气呼吸器的使用操作方法HYZ2型正压氧气呼吸器一、技术参数：1、额定防护时间：≥2h2、氧气瓶容积：1.5L3、储氧量：氧气压力在20MPa时，储氧量为：300L4、定量供氧量(在10Mpa压力测定) 为：1.6L/min±0.25、自动补给供氧量：＞80L/min6、手动补给供氧量：＞80L/min7、排气阀开启压力：400～700Pa8、自动补给阀开启压力：50～200Pa9、吸气温度：≤35℃10、二氧化碳吸收剂质量：0.9kg11、待机装备重量：8.5kg12、使用装备重量：10kg二、呼吸器的构造：HYZ2正压氧气呼吸器由供氧系统、低压呼吸循环系统、安全报警系统及壳体背带系统等四部分组成。
1、供氧系统：由氧气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。
2、低压呼吸循环系统：由面罩、呼吸阀、呼吸软管、清净罐、呼吸舱、排气阀、冷却罐等组成。
3、安全报警系统：由报警器、安全阀、肩挂压力表、限流器等组成。
4、壳体背带系统：由上、下壳体、背带及锁销等组成。
三、呼吸器的工作原理：HYZ2正压氧气呼吸器为闭路式循环呼吸系统。
所谓闭路式循环呼吸系统是指定量供氧出来的氧气与清净罐再生氧相混合后，供使用者进行呼吸，如此反复循环，整个呼吸过程与外界大气完全隔绝。
呼吸器工作原理图工作原理图打开氧气瓶开关，高压氧气经减压器减压后连续不断地进入呼吸舱，供呼吸使用。
当使用者吸气时，气体从呼吸舱出来，经冷却罐降温后，从吸气软管进入面罩到肺部；当使用者呼气时，气体从肺部呼出到面罩，经呼气软管，再到清净罐；使用者呼出气体中的CO２与氢氧化钙产生化学反应，CO２气体被吸收后生成新的氧气再进入呼吸舱内与减压器出来的氧气二者相混合后供使用者呼吸，完成一次呼吸循环。
呼吸舱通过压缩弹簧给膜片加压使呼吸舱内压力始终高于外界环境大气压力（即正压）。
呼吸舱内氧气随使用者呼吸量的大小使膜片往复运动，改变呼吸舱容积，当呼吸舱内气压降低时，自动补给阀会自动开启向呼吸舱内补充氧气；反之，呼吸舱内气压升高时，排气阀会自动开启，将多余气体排出大气中。
HYF2K隔绝式压缩氧呼吸器使用说明书
HYF2K隔绝式压缩氧呼吸器使用说明书手动补气按钮警告;本产品严禁被油污染！一、用途HYF2K隔绝式压缩氧呼吸器（以下简称呼吸器）是以压缩氧为气源的再生循环式呼吸保护装置。
它广泛的适用于石油、化工、水厂、钢厂、矿山、隧道工程等行业，供经过专门训练的人在有毒有害气体环境中（普通大气压）进行抢险、事故处理、救护工作时佩戴使用。
二、名义及含义三、主要技术参1、使用时间 2h2、氧气瓶水容积 1L氧气瓶在20Mpa时的贮气量≥20L3、定量供氧量≥1.4L/min4、自动补气流量（在20～5Mpa时）≥80L/min5、手动补气流量（在20～5Mpa时）≥80L/min6、自动排气压力 100～300Pa7、自动补气压力 - 100～-300Pa8、呼吸器重量(不包括氧气和CO2吸收剂) ≤7Kg9、呼吸器主体外形尺寸 345×345×190mm四、结构(图1如下)1、气路方框图2、供气原理1)供气方式在气路图虚线上方是呼吸器的高压供气系统，它有三种供气方式：一是调节器向气囊的定量供气；二是调节器向气囊的自动补气；三是调节器向气囊的手动补气。
当呼吸器正常工作时，打开气瓶，调节器就以≥1.4L/min的流量向气囊进行定量供气；10、如果劳动强度大、耗氧量高，定量供气不能满足人体吸气量，使气囊内产生负压，当气囊内负压值达到- 100～-300Pa时，调节器就会以≥80L/min 的流量向气囊进行自动补气：当气囊内发生N2、CO2积聚或调节器出现故障，不能正常供气时，可以用手按动调节器上方的手动按钮，调节器便以≥80L/min 的大流量向气囊进行手动补气。
应当特别注意的是，手动补气是一种应急供气方式。
由于手动补气流量极大，故不能长时间按压手动补给按钮（按压时间一般为2s左右）,也不能频繁按压手动补给按钮。
呼吸器的三种供气方式，确保了佩戴者的用气可靠安全，不会发生断氧情况。
2）单向循环原理气路图虚线下方是呼吸器的低压呼吸系统。
正压式氧气呼吸器说明书范本
正压式氧气呼吸器说明书11．概述1.1 产品特点：HYZ 4型正压式消防氧气呼吸器是最新研制开发的产品。
她充分吸收了国内外先进技术特点, 并结合中国煤矿现状，在产品结构设计上突出体现了体积小、重量轻、性能可靠、佩带舒适、使用维护方便等优点。
从而，更加适合于在井下巷道窄小环境中救护队员实际使用的需要。
1.2 主要用途及适用范围：主要适用于煤矿、化工、隧道、和高层建筑等在有毒、有害气体、缺氧的灾害环境抢险救灾、搜索探查工作中佩带使用。
1.3型号的组成及其代表意义：H Y Z 44小时Y为氧气H为呼吸器1.4 使用环境条件：——大气压力：（70~125）kPa；——相对湿度：0~100%；——温度：-20℃~60℃1.5 工作条件：a、对HYZ4型正压式消防氧气呼吸器（以下简称呼吸器）应严格按《煤矿救护规程》、《氧气充填安全技术要求》、《矿山救护队管理办法》进行管理和使用。
b、劳动强度：中等，防护时间4h；重度，防护时间1h。
c、高压氧气瓶要用专用氧气充填泵充填，重新充填的氧气应符合GB8982—1998《医用氧》的规定，气瓶充填压力：（18~20）MPa。
d、清净罐中新更换的二氧化碳吸收剂应符合MT454—1995《压缩氧呼吸器和压缩氧自救器用二氧化碳吸收剂—氢氧化钙技术条件》的规定。
e、吸气冷却装置内应装满冰。
1.6 安全：a、清净罐内装有氢氧化钙的呼吸器，其系统必须密闭。
否则，由于吸收剂的失效，将会导致二氧化碳中毒事故。
b、清净罐内所填装的氢氧化钙须经检验合格的产品，未使用时间不得超过三个月。
若超过规定期限，在使用中会出现二氧化碳中毒事故。
c、清净罐使用一次后必须重新填装氢氧化钙。
即使佩带时间很短，仍必须更换新的氢氧化钙。
d、严禁在-20℃以下以及60℃以上的环境中使用。
否则，将会损害呼吸器性能，而导致人身事故的发生。
e、严禁压力超过0.05MPa（表压）的环境中使用呼吸器。
否则，在高气压情况下可能导致氧中毒事故。
简易呼吸器说明书
简易呼吸器说明书
简易呼吸器可用空气或者空气和氧气作间歇正压通气，适用于成人、小儿因各种原因引起的呼吸衰竭，呼吸骤停的现场救护。
一、结构与性能：
简易呼吸器由弹性呼吸囊、纱布、呼吸阀、面罩和接头等组成。
结构可靠，操作简单，携带方便。
二、使用方法：
将病人置于平卧，抬高下颌，用面罩覆盖病人的口和鼻，然后挤压弹性呼吸囊，新鲜空气流经呼吸阀输入病人肺内，放松弹性呼吸囊，病人从呼吸阀呼出气体，而弹性呼吸囊又自行恢复原状，并从进气阀吸入新鲜气体，由此进行间歇正压通气。
弹性呼吸囊容量为1000ml。
如需用氧气时，可将低压氧气源接入弹性呼吸囊后端的输氧阀上，调节氧流量，即可做空、氧混合吸入。
三、呼吸囊挤压、排气量参考值：
挤压程度排气量ml/次频率次/分备注
完合980 30 双手挤压
2/3 640 35 单手挤压
1/3 320 40 单手挤压。
PSS BG4闭路式正压氧气呼吸器_使用说明书_20100119
18 17 16
7 8
15 14 13 12 11
10
9
12 黄色中压管 13 定量氧气补给阀 14 智能控制器 15 压力开关控制管 16 蓝色中压管 17 降温盒 18 自动氧气补给 19 吸气软管 20 连接管 21 全面罩 22 呼气软管
16421726.eps
6
Bodyguard
1
10
bar
警告
不允许使用不符合上述条件的 CO2 吸收剂参考使用说明书 9021360，否则会引起死亡和严重损伤。
9
安装 CO2 吸收罐前立即进行： 卸下压力开关控制管：
插装接头是锁闭的。 取下：按压蓝色圆环同时拔出压力开关控 制管的金属插头。
打开 PE 袋，移除 1－3 端口的密封带 和塞子。
工作原理
PSS BG 4 闭路式正压氧气呼吸器是一种带有高压纯氧的气体再生装置。 呼吸空气在仪器的闭路式呼吸系统中循环，呼出气体中的二氧化碳由再生罐吸 收。氧气瓶中的氧气以下列方式补充到呼吸空气中： －在耗氧量较低时通过定量供给阀补给。 －在耗氧量较大时通过自动补给阀或手动补给阀补给。 再生空气流经冷却罐后吸入人体。为降低吸入空气的温度，从而减少使用者的疲 劳，冷却罐要安装冰块。 不安装冰块也是允许的。 Bodyguard 电子报警系统由传感器，主机，显示器组成。它可连续测量氧气瓶中 的压力，并将压力值显示在显示器上，以此来检测和监控 PSS BG 4 的功能是否 完好，当气瓶达到报警压力或仪器发生故障时发出报警信号。 整个呼吸系统处于正压状态，可以避免外界有毒物质进入呼吸系统。
使用范围
PSS BG 4 可为佩戴者提供大约 4 小时的呼吸空气，这样佩戴者不必呼吸环境中 被污染的缺氧空气。
仓式氧气呼吸器说明书
海固RHZYN240C(HYZ4C)型正压式氧气呼吸器(仓式)产品使用说明书使用本正压式氧气呼吸器之前，使用者必须认真阅读和理解本说明书并严格遵守相关内容，请保存本说明书以便在使用过程中参考沧州海固安全防护科技有限公司目录一产品概述 (2)二主要技术参数 (2)三结构特征与工作原理 (4)3.1总体结构及其工作原理、工作特征 (4)3.1.1呼吸器结构 (4)3.1.2呼吸器系统结构 (4)3.1.3工作原理 (5)3.2主要部件或功能单元结构、作用及其工作原理 (6)四使用方法 (10)4.1使用前检查 (10)4.2佩带呼吸器 (10)4.3警示信号与卸装 (10)4.4呼吸器性能检验及其方法 (11)五日常维护保养 (13)5.1拆卸 (13)5.2清洗消毒 (13)5.3组装呼吸器 (13)六运输、贮存 (14)6.1运输 (14)6.2贮存 (14)七随机文件 (14)生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号一产品概述海固RHZYN240C型仓式正压式氧气呼吸器（以下简称呼吸器）是一款结合高新技术，提供正压氧气源的隔绝再生式个人呼吸防护装备。
具有高安全可靠性，高舒适性，配置结构紧凑，使用维护方便等优点。
可用于消防、石油、煤矿、化工、冶金、交通、船舶等部门，使作业人员在无氧、缺氧及任何受毒气、烟气、蒸汽污染的大气环境中从事事故处理工作。
使用及环境条件：a.必须使用医用氧气；b.清净罐内氢氧化钙必须装满、装实、密封；c.严禁接触油类及腐蚀性介质；d.无氧、缺氧及任何受毒气、烟气、蒸汽污染，-10℃～40℃，相对湿度0～100%，大气压力70～120KPa的大气环境中。
二主要技术参数额定工作时间：240min质量：10kg（不含氢氧化钙，氧气）外型尺寸：560×370×160mm（长×宽×高）气瓶容积：2.4L额定工作压力：20MPa贮气量：500L呼吸量：30L/min呼气阻力：≤600Pa吸气阻力：0~600Pa吸气中氧气浓度：＞21%吸气中二氧化碳含量：＜1%排气阀开启压力：400～700Pa自动补给阀开启压力：50～245Pa定量供氧量：1.6±0.1L/min自动补给供氧量：＞100L/min报警压力：4~6MPa；声量级：≥80db产品展示：生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号三结构特征与工作原理3.1总体结构及其工作原理、工作特征呼吸器结构（图一）3.1.13.1.2呼吸器系统结构（图二）生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号图二呼吸器主要由高压、中压、低压系统及其它四部分组成：高压系统：主要由氧气瓶、气瓶开关、分配器的高压腔、手动补给阀、传感器高压腔组成。
呼吸器说明书
呼吸器说明书(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--氧气呼吸器使用说明产品概述：1、行业范围：正压氧气呼吸器主要适用于矿山救护队员和消防指战员在窒息性或有毒有害气体环境中进行抢险救灾工作时使用。
也可供国防. 核工业.航天. 石化. 冶金. 城建. 隧道等行业中受过专门训练的人员在危及健康的环境中从事预防或处理事故时使用。
2、环境：气体环境中存在无氧、缺氧、或有毒，有害的气体，或是有毒气，烟雾，蒸汽污染的大气环境。
3、温度范围：–20℃ ~ 60℃。
4、相对湿度： 0 ~ 100%。
5、大气范围： 75kp ~ 125kp.使用条件对呼吸器的影响：1、温度：在规定温度范围里使用，呼吸器的各项性能指标均能达到最佳状态，而且不会对呼吸器本身造成任何影响。
温度太低，容易造成呼吸器内塑料橡胶制品的“硬化”，密封圈会失去弹性，影响呼吸器的气密性；温度太高，会加速呼吸器内塑料橡胶制品的“老化”影响呼吸器的使用寿命。
相对湿度：呼吸器在极其干燥的环境中可以正常使用，反之，如果需要，呼吸器可短时间浸没到水中使用。
2、大气压强：在有些地方海拔比较高，空气比较稀薄。
大气压强比较低（平均大气压强为80kpa），在这种环境中呼吸器可以正常使用。
技术参数：1、额定防护时间：≥4h2、最高工作压力：20Mpa3、气瓶容积：升4、额定贮氧量：540L5、自动补给供氧量：>100L/min6、手动补给供氧量：>80Lmin7、自动排气阀开启压力： 400pa ~ 700pa8、自动补给阀开启压力：50pa ~ 200pa9、定量供氧量：min ~ min10、吸气温度：≤35℃11、二氧化碳吸收剂质量：12、待机装备重量：13、使用装备重量：13kg14、外型尺寸：580mm×395mm×170mm结构说明：根据正压氧呼吸器内各零部件所起的不同作用，我们将呼吸器分为四大系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种家用氧气呼吸器
技术领域
本实用新型涉及一种医疗器械，具体地说是一种操作简便，能够避免引发交叉感染且持续提供氧气的呼吸器。
背景技术
日常中有人突然窒息缺氧时，及时给病人或伤者进行口对口人工呼吸对抢救工作起到重要作用。
但这种人工呼吸方法操作十分麻烦、费时费力，普通人不易完成，且容易造成交叉感染，给救援工作增加难度。
难以持续提供氧气。
发明内容
针对上述的不足，本实用新型提供一种操作简便，能够避免引发交叉感染且持续提供氧气的呼吸器。
本实用新型是通过以下技术方案实现的：一种家用氧气呼吸器，是由氧气瓶、连接管、气泵、导气管和呼吸罩组成的，所述的氧气瓶通过连接管与气泵连接，所述的气泵另一端通过导气管与呼吸罩连接。
该实用新型的有益之处是，这种家用氧气呼吸器结构简单，在抢救感染性疾病病人时能够起到人工呼吸的作用，为病人持续提供氧气，而不会造成交叉感染，减轻了救援工作的难度。
附图说明
附图1 为本实用新型的结构示意图。
图中：1、氧气瓶；2、连接管；3、气泵；4、导气管；5、呼吸罩。
具体实施方式
下面结合附图和具体实施方式对本实用新型进行详细描述。
图1所示一种家用氧气呼吸器，包括氧气瓶1、连接管2、气泵3、导气管4和呼吸罩5，所述的氧气瓶1通过连接管2与气泵3连接，所述的气泵3另一
端通过导气管4与呼吸罩5连接。
使用时，将呼吸罩5罩于病人面部，然后打开气泵3，氧气湿化后到达气泵3，经由导气管4被送到呼吸罩5，供病人吸入。
对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
