冷冲压模具材料汇总
冲压模具材料的种类及特性
冲压模具材料的种类及特性
冲压模具是制作金属零部件的重要工具之一，它承受着巨大的压力和冲击力。
因此，选择合适的材料来制造冲压模具对于保证其使用寿命和使用效果至关重要。
1.工具钢
工具钢（Tool Steel）是一种常用的冲压模具材料，其特点是具有较高的硬度、韧性和耐磨性。
常见的工具钢有Cr12MoV、Cr12、CrWMn等，它们具有良好的切削性能和耐磨性，适用于制作剪切模和冲裁模。
2.高速钢
高速钢（High Speed Steel）属于具有高硬度和高耐磨性的合金钢，适用于制作冲压模具中的剪切刃。
高速钢具有优良的热硬性，能够在高温下保持较高的硬度，因此适用于制作高速剪切模。
3.硬质合金
硬质合金（Cemented Carbide）是一种由碳化物和金属粉末烧结而成的材料，常用的成分为钨碳化物（WC）和钼碳化物（Mo2C）。
硬质合金具有极高的硬度、耐磨性和抗腐蚀性，适用于制作冲击和压力较大的模具，如冲头和冲模。
4.粉末冶金材料
粉末冶金材料（Powder Metallurgy Material）是由金属粉末冶炼和压制制造而成的材料，具有较高的硬度、韧性和耐磨性。
由于制造的过程可以控制材料的孔隙率和颗粒大小，粉末冶金材料能够在模具中形成复杂的形状和结构，适用于制作复杂的冲压模具。
5.硬质合成材料
不同的冲压模具材料各有特点和适用范围。
在选择材料时，需要根据冲压件的形状、尺寸和使用环境等因素综合考虑。
同时，还需要结合实际工艺要求和经济效益进行综合评估，选择最合适的材料来制造冲压模具。
冲压模具常用材料表
冲压模具常用材料表引言冲压模具是冲压工艺中最重要的辅助工具之一，它直接影响到冲压零件的质量和成形效果。
冲压模具的选择非常关键，而常用材料的选择更是决定冲压模具性能的关键因素之一。
本文将详细介绍冲压模具常用材料以及它们的特性，为冲压模具的设计与选择提供参考。
一、金属冲压模具常用材料1.1 工具钢工具钢是冲压模具最常用的材料之一，具有良好的机械性能和磨削性能。
根据其硬度，可以分为低碳工具钢、中碳工具钢和高碳工具钢。
其中，常用的有STAVAX、SKD11、SKH-9等。
1.2 硬质合金硬质合金是一种具有高硬度、高耐磨性和高强度的材料，适合制作冲头和精密模具。
常用的硬质合金有WC-Co合金和WC-Co-Ni合金等。
1.3 高速钢高速钢是一种具有良好的热硬性和耐热疲劳性能的材料，适用于制作高速冲压模具。
常用的高速钢有W6Mo5Cr4V2、W18Cr4V等。
1.4 硅钢片硅钢片是冲压电机铁心的常用材料，具有良好的磁导率和电导率。
硅钢片经过冲压成形后，能有效减少铁心的磁损耗。
二、非金属冲压模具常用材料2.1 聚合物材料聚合物材料是冲压模具中常用的绝缘和缓冲材料，具有良好的韧性和耐磨性。
常见的聚合物材料有POM、PVC、尼龙等。
2.2 塑料模具钢塑料模具钢是非金属冲压模具的一种特殊材料，具有良好的耐热性和耐腐蚀性。
常用的塑料模具钢有P20、NAK80等。
2.3 聚晶金刚石聚晶金刚石是一种硬度极高的材料，具有优良的耐磨性和热稳定性。
它通常用于制作要求特别高的冲击模具。
2.4 陶瓷材料陶瓷材料是一种具有良好的耐磨性和高温稳定性的材料，适用于制作高速冲头。
常用的陶瓷材料有氧化铝和氮化硅等。
三、常用材料选择要点3.1 工艺要求根据冲压工艺的要求，选择合适的材料。
如冲压零件的成形难度、模具的复杂程度等。
3.2 耐磨性材料的耐磨性对冲压模具的使用寿命影响很大，应选择耐磨性好的材料。
3.3 硬度材料的硬度要与冲压零件的硬度匹配，以确保模具能够正常工作。
冷冲压常用材料介绍
• EGC-CS 其中EGC(Electrolytic Galvanized Cold)為日本新日制鐵所對冷軋 電解板的表示代號CS為UF處理耐指紋鋼 板的一种﹐UF處理鋼板分以下三种﹔ • EGC-CZ 有机被膜0.5/μm • EGC-CF 有机被膜1.0/μm • EGC-CS 有木被膜0.7/μm
冷冲压常用材料介绍
1.1冷軋低碳鋼
• SPCC 冷軋低碳鋼(Steel Plate Cold Commercial)﹐普通品質 • SPCD 冷軋拉深鋼(Steel Plate Cold Deep Drawn)﹐降低了碳﹑錳﹑磷﹑硫等元素的含 量﹐拉廷性好﹒ • SPCE 冷軋深拉深鋼(Steel Plate Cold Deep Drawn Extra)﹐進一步降低碳﹑錳﹑磷﹑硫 等元素含量﹐拉廷性更佳﹒
2.1.1電解鍍鋅鋼
• 電解鍍鋅鋼是以上述三類冷軋（SPCC、 SPCD、SPCE）鋼板為基材﹐經過電 解鍍鋅等表面處理后的一种冷軋鋼﹐ 其化學成份﹐机械性能与上述冷軋鋼 相近
• SECD 冷軋拉深電解板(Steel Electrolytic Cold Deep Drawn)﹒ • SECC 冷軋電解板(Steel Electrolytic Cold Commercial)﹒ • SECE 冷軋深拉深電解板(Steel Electrolytic Cold Deep Drawn Extra)﹒ • SECC-K2 其中K2是日本神戶制鐵所對耐指紋鋼 板的表示代號﹐K2表示其表面涂層為有机涂 層﹐KS表示其表面涂層為無机涂層﹒
鍍鋅板材分類
2.1.2環保電解板
• 環保電解板又稱無鉻電鍍板﹐与一般電解鍍鋅 板的區別在于﹔普通鍍鋅板包含有机被膜﹑鉻 酸鹽涂層﹑鍍鋅層﹑鐵基板而環保電解板只 含有机被膜﹑鍍鋅層﹑鐵基板﹐即環保電解板 不包含鉻酸鹽涂層﹐目前常見的環保電解板有 新日制鐵的兩种﹔ • EGC-QS 一般環保電解板鍍鋅鋼板 • EGC-QZ 特別為理光公司商定的環保電解鍍 鋅鋼板
冲压模具常用材料介绍
冲压模具常用材料介绍冲压模具是一种用于金属冲压加工的工具，它能够将金属材料加工成所需形状的零件。
冲压模具的质量直接影响到冲压件的精度和质量，而常用的材料对模具的性能和寿命也有着重要影响。
常用的冲压模具材料主要有以下几种：1. 高速钢：高速钢是一种具有良好耐磨性和高硬度的工具钢。
由于冲压加工的工艺要求较高，模具需要经受高强度的冲击和摩擦，因此高速钢是一种常用的冲压模具材料。
它具有较高的硬度和耐磨性，能够保持较长时间的切削性能。
2. 合金工具钢：合金工具钢是一种经过合金化处理的工具钢，具有较高的硬度、耐磨性和韧性。
合金工具钢在冲压模具中广泛应用，能够满足不同冲压件的加工需求。
3. 硬质合金：硬质合金是由钨钴合金和其他金属粉末通过高温烧结而成的一种材料。
它具有较高的硬度、耐磨性和抗腐蚀性能，被广泛应用于冲压模具的制造中。
4. 耐磨合金：耐磨合金是一种具有高硬度和耐磨性能的合金材料，能够有效抵抗冲击和摩擦。
耐磨合金在冲压模具中被广泛应用，能够提高模具的使用寿命和耐磨性。
5. 陶瓷材料：陶瓷材料具有较高的硬度和耐磨性，能够在高温和高压环境下保持稳定的性能。
在某些特殊的冲压加工中，陶瓷材料被用作冲压模具的制造材料，以满足特殊加工需求。
除了以上常用的冲压模具材料外，还有一些特殊的材料，如聚合物材料、复合材料等，也在冲压模具制造中得到了应用。
随着科技的不断进步和材料研发的不断创新，冲压模具材料的种类也在不断增加，以适应各种不同的冲压加工需求。
冲压模具常用材料的选择应根据具体的冲压加工需求和工件的要求来决定。
不同材料具有不同的特性和适用范围，合理选择冲压模具材料能够有效提高冲压件的加工质量和生产效率。
在模具设计和制造过程中，还应注意合理的热处理和表面处理，以进一步提高冲压模具的使用寿命和性能。
冷冲压模具常用铸造材料的分类及选材原则

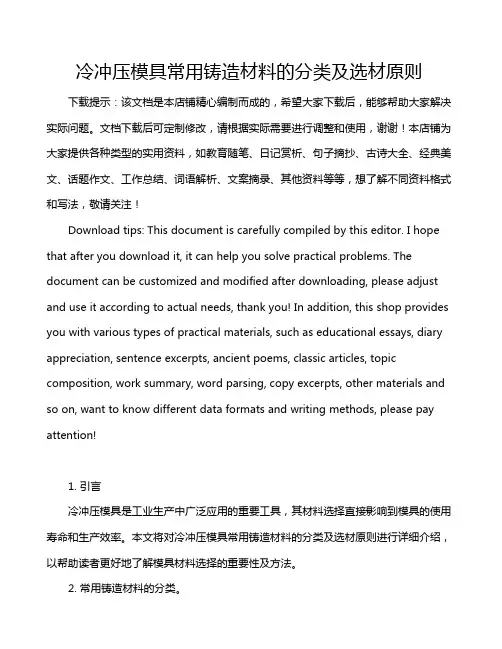

冷冲压模具常用铸造材料的分类及选材原则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言冷冲压模具是工业生产中广泛应用的重要工具，其材料选择直接影响到模具的使用寿命和生产效率。
冷冲压模具材料汇总

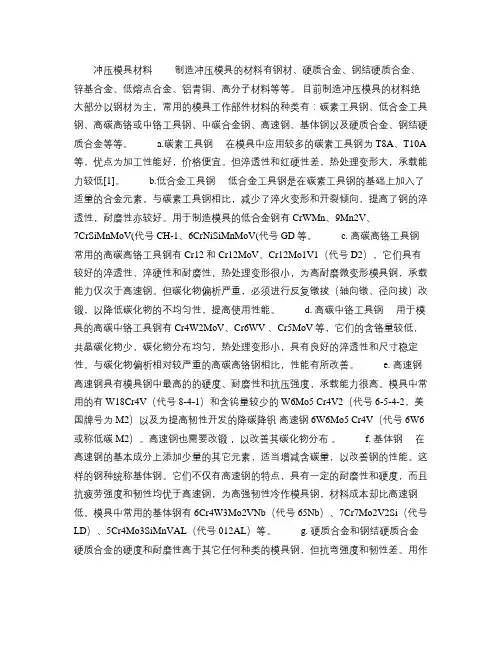

冲压模具材料制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。
目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。
a.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A 等，优点为加工性能好，价格便宜。
但淬透性和红硬性差，热处理变形大，承载能力较低[1]。
b.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。
与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。
用于制造模具的低合金钢有 CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1、6CrNiSiMnMoV(代号GD等。
c. 高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。
但碳化物偏析严重，必须进行反复镦拔（轴向镦、径向拔）改锻，以降低碳化物的不均匀性，提高使用性能。
d. 高碳中铬工具钢用于模具的高碳中铬工具钢有Cr4W2MoV、Cr6WV 、Cr5MoV等，它们的含铬量较低，共晶碳化物少，碳化物分布均匀，热处理变形小，具有良好的淬透性和尺寸稳定性。
与碳化物偏析相对较严重的高碳高铬钢相比，性能有所改善。
e. 高速钢高速钢具有模具钢中最高的的硬度、耐磨性和抗压强度，承载能力很高。
模具中常用的有W18Cr4V（代号8-4-1）和含钨量较少的W6Mo5 Cr4V2（代号6-5-4-2，美国牌号为M2）以及为提高韧性开发的降碳降钒高速钢 6W6Mo5 Cr4V（代号6W6或称低碳M2）。
高速钢也需要改锻，以改善其碳化物分布。
f. 基体钢在高速钢的基本成分上添加少量的其它元素，适当增减含碳量，以改善钢的性能。
冲压模具金属材料及热处理工艺技术要点
冲压模具金属材料及热处理工艺技术要点摘要：冲压模具常用金属材料热处理工艺，需要严格控制各个环节质量，保证金属材料性能的基础上，经过热处理后经过冲压处理成为设备零部件，促进设备抗磨损与耐压性能提升，延长设备使用寿命。
但金属材料热处理过程中容易出现变形问题，变形严重时直接造成材料开裂，影响到材料质量，本文就此展开论述。
关键词：冲压模具；热处理工艺；技术控制1、冷冲压模具常用金属材料1.1碳素工具钢材料在我国碳素工具钢的产量非常大，使用也非常广泛。
这主要是因为碳素工具钢具备一些显而易见的优点：第一，可锻性好，方便锻造成所需的形状；第二、退火易软化，退火之后迅速软化，便于下一步的加工流程；第三、切削加工性好，因为碳素工具钢硬度小，非常容易进行切削处理；第四、价格便宜，这是决定碳素工具钢得以广泛使用的根本原因。
但同时，碳素工具钢也还存在许多不足之处，比如淬透性低，需额外通过水作为加工过程中的冷却剂，如此就会造成碳素工具钢发生更多的变形及断裂等问题。
因为碳素工具钢具备的这些优缺点，它适用的模具一般都具有这样的特点：尺寸较小，受力不大，形状较为简单，且对形状的变行要求不是很高，用碳素工具钢制作这样的模具，可以节省大量资源，但对于那些大受力、形状复杂、形状变形要求高的模具用碳素工具钢并不适合。
1.2高碳高铬模具钢材料与碳素工具钢相比，高碳高铬模具钢表现出了更好的淬硬性、淬透性、耐磨性，高碳高铬模具钢因为本身不容易发生变形等特性，被看作是高耐磨及微变形模具钢，高碳高铬模具钢要比高速钢在承载能力方面稍低。
高碳高铬模具钢的缺点是碳化物有比较严重的偏析问题，在实际冲压过程中必须对其反复进行改锻、镦拔，以逐步改善材料内碳化物的均匀水平，如此才会提升高碳高铬模具钢的使用性能。
1.3高速钢材料目前使用的高速钢，多是通过添加钼系元素等方式锻造出来的，高速钢因而具有非常优秀的使用性能，优势最明显的地方就是热塑性及强韧性都非常高，也因此获得非常大的发展空间，在冷作模具高精度及大批量工业化生产中，占有非常重要的地位。
冷挤压模具工作零件常用材料
冷挤压模具工作零件常用材料
1.有色金属材料
有色金属材料是冷挤压模具工作零件中常用的材料，具有良好的导热性和导电性，适用于冷挤压加工高温材料。
常用的有色金属材料有：（1）铜合金：铜合金具有良好的塑性和导热性，耐磨性能好，适合用于制作冷挤压模具的工作零件。
（2）铝合金：铝合金具有较低的密度和良好的导热性，重量轻，适用于制作冷挤压模具的零件。
常用的铝合金有铝铜合金、铝镁合金等。
2.钢材
钢材是冷挤压模具工作零件中最常用的材料，具有较高的硬度、耐磨性和耐腐蚀性，适用于冷挤压加工不锈钢、碳钢等高强度材料。
常用的钢材有：
（1）工具钢：工具钢具有较高的硬度和耐磨性，适合用于制作冷挤压模具的工作零件。
常用的工具钢有Cr12MoV、Cr12等。
（2）高速钢：高速钢具有良好的耐磨性和耐腐蚀性，适用于制作冷挤压模具的切削零件。
常用的高速钢有W18Cr4V、W6Mo5Cr4V2等。
3.硬质合金
硬质合金是一种具有高硬度、耐磨性和耐热性的材料，适用于制作冷挤压模具的工作零件，特别是冷挤压模具的切削零件。
常用的硬质合金有WC-Co、WC-Ni等。
总结起来，冷挤压模具工作零件常用的材料包括有色金属材料、钢材和硬质合金。
根据具体的工件材料、工艺要求和模具结构设计等因素，选择适合的材料可以提高模具的使用寿命和工艺稳定性，保证产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲压模具材料制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。
目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。
a.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A 等，优点为加工性能好，价格便宜。
但淬透性和红硬性差，热处理变形大，承载能力较低[1]。
b.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。
与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。
用于制造模具的低合金钢有 CrWMn、9Mn2V、
7CrSiMnMoV(代号CH-1、6CrNiSiMnMoV(代号GD等。
c. 高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。
但碳化物偏析严重，必须进行反复镦拔（轴向镦、径向拔）改锻，以降低碳化物的不均匀性，提高使用性能。
d. 高碳中铬工具钢用于模具的高碳中铬工具钢有Cr4W2MoV、Cr6WV 、Cr5MoV等，它们的含铬量较低，共晶碳化物少，碳化物分布均匀，热处理变形小，具有良好的淬透性和尺寸稳定性。
与碳化物偏析相对较严重的高碳高铬钢相比，性能有所改善。
e. 高速钢高速钢具有模具钢中最高的的硬度、耐磨性和抗压强度，承载能力很高。
模具中常用的有W18Cr4V（代号8-4-1）和含钨量较少的W6Mo5 Cr4V2（代号6-5-4-2，美国牌号为M2）以及为提高韧性开发的降碳降钒高速钢 6W6Mo5 Cr4V（代号6W6或称低碳M2）。
高速钢也需要改锻，以改善其碳化物分布。
f. 基体钢在高速钢的基本成分上添加少量的其它元素，适当增减含碳量，以改善钢的性能。
这样的钢种统称基体钢。
它们不仅有高速钢的特点，具有一定的耐磨性和硬度，而且抗疲劳强度和韧性均优于高速钢，为高强韧性冷作模具钢，材料成本却比高速钢低。
模具中常用的基体钢有 6Cr4W3Mo2VNb（代号65Nb）、7Cr7Mo2V2Si（代号LD）、5Cr4Mo3SiMnVAL（代号012AL）等。
g. 硬质合金和钢结硬质合金硬质合金的硬度和耐磨性高于其它任何种类的模具钢，但抗弯强度和韧性差。
用作
模具的硬质合金是钨钴类，对冲击性小而耐磨性要求高的模具，可选用含钴量较低的硬质合金。
对冲击性大的模具，可选用含
钴量较高的硬质合金。
钢结硬质合金是以铁粉加入少量的合金元素粉末（如铬、钼、钨、钒等）做粘合剂，以碳化钛或碳化钨为硬质相，用粉末冶金方法烧结而成。
钢结硬质合金的基体是钢，克服了硬质合金韧性较差、加工困难的缺点，可以切削、焊接、锻造和热处理。
钢结硬质合金含有大量的碳化物，虽然硬度和耐磨性低于硬质合金，但仍高于其它钢种，经淬火、回火后硬度可达 68 ~
73HRC。
h.新材料冲压模具使用的材料属于冷作模具钢，是应用量大、使用面广、种类最多的模具钢。
主要性能要求为强度、韧性、耐磨性。
目前冷作模具钢的发展趋势是在高合金钢D2（相当于我国Cr12MoV）性能基础上，分为两大分支：一种是降低含碳量和合金元素量，提高钢中碳化物分布均匀度，突出提高模具的韧性。
如美国钒合金钢公司的8CrMo2V2Si、日本大同特殊钢公司的
DC53(Cr8Mo2SiV等。
另一种是以提高耐磨性为主要目的，以适应高速、自动化、大批量生产而开发的粉末高速钢。
如德国的320CrVMo13，等。
热处理、表处理新工艺为了提高模具工作表面的耐磨性、硬度和耐蚀性，必须采用热、表处理新技术，尤其是表面处理新技术。
除人们熟悉的镀硬铬、氮化等表面硬化处理方法外，近年来模具表面性能强化技术发展很快，实际应用效果很好。
其中，化学气相沉积（CVD）、物理气相沉积（PVD）以及盐浴渗金属（TD）的方法是几种发展较快，应用最广的表面涂覆硬化处理的新技术。
它们对提高模具寿命和减少模具昂贵材料的消耗，有着十分重要的意义。
7CrSiMnMoV:冲裁模镶块用得比较多，这个便宜，热处理简单，热处理后性能一般也能满足要求（薄板），我们是汽车冲模一般零件比较大但是批量说实话不是很大，成本上考虑所以用这个，但是焊接性能不好。
Cr12MoV:也有好多用这个做刃口镶块的，硬度高，性能好，但是焊接性能也不好，成本考虑一般用在冲头凹模套上，楼上的说的倒是没错，国产的是差点，所以通常用的是小日本的Cr12MoV改进型也就是SKD11，或者是SKD11的改进型DC53。
一些批量小、强度要求不高的零件也有用T10的。
再下来一般就是用在精度要求，还有料厚比较大，要求比较高的冲裁模上了，硬质合金或者是对上面的材料进行镀覆（TiC）处理，增加表面硬度。
-------------- 其实如果想控制成
本的话，个人意见还是从别的方面着手，如工艺：材料利用率、工序复合、甚至是材料牌号等级等等。
如果过分降低模具材料的性能会造成零件生产过程中出现的高返修、废品率甚至是模具的提前报废，得
不偿失。
模具材料选择一般参考批量意见零件要求来就可以了。
