(新)浆砌片石路肩、护肩墙技术交底
浆砌片石护面墙技术交底 (2)
用料，人工修整基坑。护面墙基础施工完毕后，报请监理工程师及业主代表到现场验收 基坑，同时对基底进行地基承载力试验，不小于 300Mpa,以便检测其承载力是否达标。 基坑开挖到位后，报检监理工程师。当检查合格后，进入下道工序施工。
图 1 护面墙施工工艺框图
施工准备
泄水管安装 养生和墙面清理
④较大的石块应使用于下层，安砌时应选择形状及尺寸较为合适的砌块，尖锐突出 部分应敲除。竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆的小石 子支垫。石块应平砌，每层的高度应大致一致。
⑷、砌体勾缝及养护 ①护面墙勾缝采用凸缝。 ②勾缝前应提前洒水润湿墙面，勾缝宽应≥5cm，勾缝厚度应≥0.5cm。 6、养护 在砌体砂浆初凝后，洒水覆盖养生不少于 7 天，养护时避免对砌体的碰撞、振动或 承重。 7、质量标准要求
工程名称 监理单位 交底部位
护面墙技术交底书
三淅高速灵卢段 TJ06 合同段
河南省高等级公路建设监理 部有限公司
浆砌片石护面墙
设计单位 施工单位 交底日期
中交第二公路勘察设计研 究院有限公司
吉林华一公路建设集团有 限责任公司
年月日
交底内容： 1、设计规格
M10 浆砌片石护面墙 2、材料要求
水泥：采用普通硅酸盐水泥
砂：采用干净、质纯、细度模数符合要求的中粗砂，含泥量小于 5%。 片石：采用质地坚硬、不易风化、无裂纹的新鲜石料，抗压强度不低于 30Mpa 水：采用符合混凝土用水标准的水源 3、施工里程 YK39+515-K44+400 全线浆砌片石护面墙砌筑工程 4、施工顺序流程 护面墙施工工艺见图1
浆砌片石技术交底
技术交底书表格编号
1310 项目名称新建和顺至邢台铁路省道S322道路改移工程
交底编号路（技）03
工程名称路基浆砌片石
设计文件图号施工设计图
施工部位浆砌片石
交底日期2018.3.27
技术交底内容：浆砌片石工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路省道S322道路改移工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路先期段工程HXZQ-X标段内浆砌片石工程。
二、工程概况
新建和顺至邢台铁路先期段省道S322道路改移工程内浆砌片石工程内容主要有：护肩、骨架护坡、路堤边坡防护脚墙、边坡平台、路堤侧沟、侧沟平台、天沟。
砌体工程采用M7.5浆砌片石进行。
浆砌片石护坡：脚墙底宽8.75cm,顶宽0.6cm；坡率1:1.5，M10浆砌片石护砌厚度0.3m，下面有0.1m砂砾垫层；
骨架护坡：主骨架厚0.3m，拱骨架厚0.3m；拱形护坡，每5个拱设置2cm宽沉降缝，缝内用沥青麻絮沿墙内外填塞20cm深。
C25预制块体积为6x18x30立方厘米。
窗式护面墙:平台厚0.3m,宽2m，最高坡顶处护砌平台宽1m厚0.25m。
斜坡厚度0.4m,拱顶镶边厚0.47m(坡率为1:1.25)；拱顶镶边厚0.6m(坡率为1:1. 5),弧形镶边处预制块长0.35m；脚墙底宽0.9m，顶宽0.6m。
边坡平台：厚0.3m，宽≥2.0m；
路堑侧沟平台：厚0.3m，宽2.0m；；
平台截水沟及路堤侧沟（梯形沟）：厚0.3m。
堑顶坡面较陡截水沟可设底宽0.5m,深0.6m的矩形沟。
新建和顺至邢台铁路先期段工程施工技术交底签到表。
浆砌片石工程技术交底
浆砌片石工程技术交底浆砌片石工程施工技术交底一、施工工艺交底：1．浆砌片石挡土墙施工：挡土墙施工严格按照施工设计图纸要求进行施工，确保路基稳定，其施工工艺如下：施工工艺流程：测量放样---基础开挖---基础砌筑---墙身砌筑---勾缝---养护1）采用全站仪放出墙址路基中心线及主轴线、墙顶轴线，并做好控制桩的保护。
2）按照设计尺寸要求进行基础开挖，基础施工时做好排水设施，确保基础施工质量，若基底岩层有外露的软弱夹层，应在墙址前做封面防护。
3）基础采用M7.5浆砌片石砌筑，砌筑时紧靠坑壁砌筑，并用砂浆将间隙塞满，使基础与岩层形成整体，基础分段跳槽开挖，每开挖一段立即砌筑一段，每段宜不大于10m。
4）基础砌筑完后进行基础回填土，并用打夯机进行夯实，基坑应随砌筑分层回填夯实，并在表面留3%的向外斜坡，砌体应分层座浆砌筑，砌筑上层时，不应振动下层。
砌体砌筑完成后，应进行勾缝。
5）采用M7.5浆砌片、块石砌筑，10号砂浆勾凹缝，σ=350KPa，石料抗压强度应≥40 MPa，片石最小厚度为≥20cm，一条边长≥30cm。
6）挡土墙每砌筑一段设伸缩缝一道，采用沥青麻絮沿墙内、外、顶三边填塞，深度不小于15 cm。
7）墙身采用埋设φ10cmPVC管设置泄水孔，布置间距为1～3米，上下交错布置，渗水丰富地方适当加密泄水孔，最低排泄水孔的底部应高出地面30 cm，在泄水孔进口处设置透水土工布，面积为1m2。
8）挡土墙的沉降伸缩缝设置原则为：纵向每10m~15m长设一道沉降伸缩缝，缝宽2~3cm，以沥青麻絮填塞，。
9）挡土墙的基础墙身应满足：临河道有冲刷处挡土墙基础底面应置于局部冲刷线以下不小于1m，在风化软质岩层不小于1.0米。
10）当墙身的强度达到设计强度的75%时，方可进行回填等工作。
在距墙背0.5~1.0以内，不宜用重型振动压路机碾压。
2．浆砌片石排水工程施工：排水工程同路基土石方工程同步施工，根据两阶段施工图纸设计要求，结合施工段的地形、地质等条件进行施工，确保路基的质量和稳定性，具体施工工艺如下：1）边沟施工工艺流程为：测量放样─基础开挖─铺砌M7.5浆砌片石─安装C25砼预制盖板─现浇C20砼帽石①挖方路段设置宽60cm、深80 cm的矩形边沟。
护肩墙施工技术交底
护肩墙施工技术交底编号：路基施交一路基电缆槽护肩墙施工技术交底一、编制依据：路基施工图、《路基工程设计与施工参考图集大样详图》、《客运专线铁路施工技术指南》、铁路路基电缆槽（图号：通路（2008）8401）。
监理验收二、施工流程：基地清理一^模板支护一＞排水管埋设一，混伸缩缝设置凝土浇筑一混凝土养护留置混凝土强度试件三、施工方法1、基地清理：护肩墙基础处理采用砌筑20cmM7.5砂浆片石砌筑，护肩墙浇筑直接坐落在镶边平面上，施工时清理上面的虚砂浆并洒水湿润。
2、模板支护：a模板及其支撑结构必须有足够的强度、刚度和稳定性，能够承受新浇砼的侧压力，以及在施工过程中所产生的荷载。
b、立模前模板内侧涂刷脱模剂，模板支立应位置正确、接缝严密、平整，接头处和模板与基层接触处不得漏浆，加固措施牢固可靠。
e、浇筑混凝土前，模板内的杂物应清理干净。
护肩墙加固正面图3、混凝土浇筑：浇筑采用分段分层浇筑，浇筑厚度不大于30 cm；砼振捣均匀密实振捣过程中已出现浮浆为止（护肩墙采用C15混凝土）。
4、排水管设置：排水设施共设2种，一是每隔1m设置“80PVC管连接电缆槽内每隔1m4 50排水孔，坡度4%；二是每隔3m设置” 100PVC 半圆泄水管，泄水管埋设于电缆槽下的碎石过滤层内，坡度4%。
注：电缆槽泄水孔孔口设置一层150mm X 150mm热镀锌铁丝方向限网防鼠，镀锌网孔尺寸15mm,镀锌网铁丝直径不小于1.0mm,护肩墙浇筑前采用M7.5水泥砂浆将镀锌网固定在电缆槽泄水孔孔口处。
5、伸缩缝：沿线路纵向每隔15m设置2 cm宽伸缩缝，缝内填塞沥青麻筋。
6、混凝土养护：采用洒水养护，对于冬季施工采用彩条布加土工布及覆盖草袋养护，以保证混凝土在初凝前不受冻。
一般可参照以下数据覆盖：a、0℃〜5℃时采用彩条布铺设养护。
b、-10℃〜0℃时采用彩条布并加盖土工布、草袋养护。
c、低于-10 ℃时采用铺设两层土工布加两层草袋养护。
M浆砌片石护肩墙技术交底

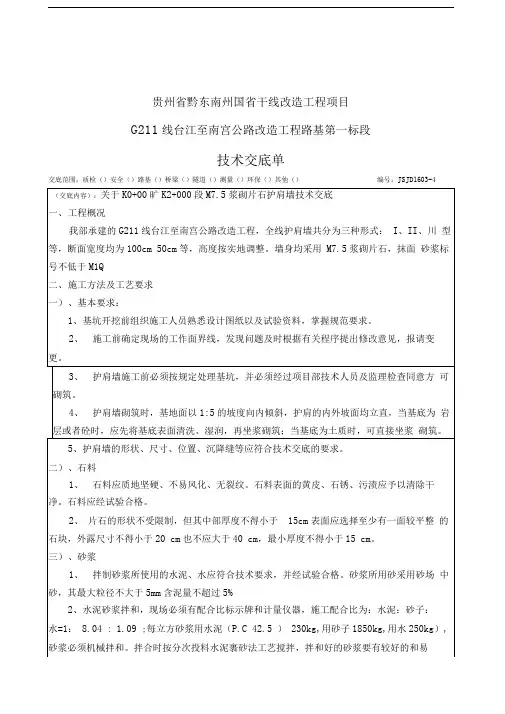

贵州省黔东南州国省干线改造工程项目G211线台江至南宫公路改造工程路基第一标段技术交底单交底范围：质检（）安全（）路基（）桥梁（）隧道（）测量（）环保（）其他（）编号：JSJD1603-42.加强技术管理的基础工作，施工中认真执行“三检”制度，即：施工前、施工中、完工后检查。
严把“五关”，即：技术图纸资料核关、测量换手复核关、技术交底关、工程试验关、隐蔽工程检查签证关。
3.加强对现场计量、器具的管理，对工程使用的计量器具及检测仪器应定期校核检查、4.坚持“三服从、五不施工、一票否决”制度，即进度、工作量、计量支付服从工程质量；施工准备工作不充分不施工、设计图纸没有自审和会审不施工、没有进行技术交底不施工、必需的试验未达到标准不施工、施工方案和质量保证未确定不施工；坚持质量一票否决权。
5.墙体砌筑所用原材料不得直接与地面泥土接触，堆放场地应经过硬化，且堆放有序，禁止随意堆放。
6.组织工人、技术人员、管理人员成立各种QC小组，针对施工中的问题，开展群众性技术攻关活动，形成人人关心质量的良好气氛。
7.外观要求：砌体边缘直顺，外露表面平整，勾缝平顺，缝宽均匀，无脱落现象实测项目七)、安全保证措施1.严格执行安全保证体系，明确安全岗位责任制。
坚持“安全第一，质量至上”的方针, 严格按照各项安全规章制度要求，落实安全生产责任制。
加强安全生产教育学习，增强安全意识，提高生产人员的自我安全保护。
2.成立以项目经理为安全组长的安全保证体系，负责组织安全学习，检查安全制度的执行，发现安全隐患及时提出整改措施。
3.加大施工现场的安全防护设施的投入，例如，劳动保护用品、安全网、安全带、安全帽、灭火器等。
设立工地医务室，确保工人健康生产安全。
4.安全生产常抓不懈。
所有施工人员进入施工现场必须戴安全帽，特种作业人员必须持证上岗，严禁违章操作机械设备。
加强安全防护，高空作业人员必须本配带安全带；运输车辆经过交通路口时需设置交通通警示牌，并设专人指挥。
浆砌片石技术交底
⑴、石料的强度、规格和和质量符合设计要求。
⑵、砂浆所用的水泥、砂、水按规定的配合比施工。
⑶、地基承载力必须满足设计要求，基础埋置深度应满足施工要求。
⑷、砌筑应分层错缝，浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞。
编制
复核
签收
浆砌片石技术交底书
工程名称
M15浆砌片石挡墙
编号
施工单位
防护一队
浆砌片石技术交底书
工程名称
路基挡墙浆砌片石
编号
施工单位
防护一队
日期
一、原材料
1、砂：采用当地产中粗砂，进场的砂必须进行过筛，并经项目部试验室检验合格后方可用于施工。
2、水泥：采用徐州诚意42.5号普硅水泥，进场水泥经检方可用于施工中，对过期或受潮硬结的水泥严禁用于施工中。
3、片石：石料强度满足设计要求，片石厚度不小于15cm，卵形或薄片石不得使用,用作镶面的料石,应选择表面平整尺寸较大者，并应稍加修整。
三、砌筑
1、基础或墙身砌筑时，必须采用双面挂线的方法施工；墙体砌筑时外表面应设立坡度门架，以便控制墙体竖直度及坡度；挡墙基础施工时应进行分层砌筑。
2、砌筑时统一采用挤浆法施工
⑴、在砌筑前，片石的各表面均要求清理干净、无杂土；挡墙基底施作30-50mm砂浆封底找平；对于石质段基础，先把基底清除干净并洒水湿润，然后基底施作30-50mm砂浆封底。
日期
2、实测项目见下表：
砌体挡土墙实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
砂浆强度（MPa）
在合格标准内
按附录F检查
2
平面位置（mm）
50
经纬仪：每20m检查墙顶外边线3点
浆砌片石路肩、护肩墙技术交底
路基防护工程技术交底记录工程项目名称头屯河楼庄子水库淹没区X125线公路新建工程第一标段交底项目名称路基防护工程技术交底记录交底地点头屯河项目部交底时间交底内容(技术标准、规范要求、质量等措施)一、工程数量混凝土挡土墙4696m3、护面墙9000m3。
施工按设计图纸施工。
要严格按照试验室的合格数据进行施工。
杜绝使用不合格原材料。
二、施工交底路肩墙、护肩施工顺序及方法施工工艺流程：测量放样→护肩、护肩开挖→人工平整→M10水泥砂浆砌片石→覆盖养护。
1、施工准备⑴材料准备片石。
要求石材质地坚硬、不易风化、无裂纹。
普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。
⑵现场准备根据设计纵断面及标准横断面图，确定相应里程的护肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。
⑶技术准备根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置，踏步的分布里程等资料。
2、测量放样施放路基设计边线，确定护肩的开挖边线和宽度，以及确定护肩顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩。
3、开挖根据测量放样后的宽度，洒出石灰线，采用小挖机开挖，按设计值底部预留20cm，由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除虚土；机械开挖土方直接装车，由自卸车运至附近弃土场。
4、水泥砂浆砌片石施工（1）施工要求：①浆砌片石施工采用挤浆法水平分层、分段进行砌筑。
分段位置设在沉降缝处，每隔10-15米设置一道沉降缝，缝宽0.02米，缝内全断面填塞沥青胶泥。
各砌块的砌缝应互相错开最少8cm，严禁产生纵、横、斜向通缝，砌缝应饱满，完全充满砂浆，不得有空洞存在。
②各砌层应先砌外侧定位砌块，并与里层砌体交错连成一体。
定位砌块应选用表面较平整且尺寸较大的石料，定位砌缝应满塞砂浆，不得镶嵌小石块。
③定位砌块砌完后，先在底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、厚度均匀。
(精品)浆砌片石施工技术交底
施工单位：枣庄市道桥工程有限公司
监理单位：湖南郴州交通建设监理有限公司
工程名称
郴排水工程
编号
HWGL-01
交底内容
浆砌片石
交底时间
交底人
接受交底人
交底内容
浆砌石施工
浆砌片石工程，应尽早安排施工，与路堤、涵洞施工相互穿插或平行进行，施工时做到施工一段，成型一段。
施工前应熟悉图纸，根据工程特点、工期要求、施工条件、设备能力，合理作出施工计划安排，砌筑前报监理工程师，经监理工程师批准后，方可开始砌筑。砌体表面要平整、密实，施工缝整齐。
沉降缝、伸缩缝、防水层、泄水孔，应按设计图纸进行施工；需要进行调整时，应根据现场情况把方案及时报告监理工程师，按监理工程师的指示进行设置。
勾缝：砌体完成后，顺石料砌合的自然接缝进行勾缝，勾缝的宽度必须一致，使其美观大方；
抹面：砌体抹面必须采用高于砌体砂浆一个标号的砂浆抹面，抹面的宽度、厚度均满足设计要求，表面光滑；
浆砌片石砌体咬扣紧密、砌体平整，嵌缝均匀、饱满，勾缝平顺无脱落；
养护：砌筑完成后12～18h之间及时洒水养护，使砌体保持湿润，并避免碰撞和振动。洒水养护时间不少于14天。
1）浆砌石施工工艺流程
2）石料供应
本工程所用石料按照设计要求从就近的石料场挑选。
3）石料运输
石料从料场用自卸汽车运输至工作面附近，人工搬运至砌筑作业面上。
4）施工方法
砌筑先按设计要求，按图纸放出施工轴线、轮廓位置，基础开挖的形状、位置和高程，其精度均需满足设计要求。
测量放线后开挖基槽，并夯实基底，基底成型后必须对基槽面进行彻底的清理，清除基础面的泥土、松动岩块和杂物等、排除仓面积水，基础和坡面经监理工程师验收合格后，方可进行砌筑；砌块使用前用高压风水枪配钢刷对表面的泥土、水锈等进行清洗；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）施工要求：
①浆砌片石施工采用挤浆法水平分层、分段进行砌筑。分段位置设在沉降缝处，每隔10-15米设置一道沉降缝，缝宽0.02米，缝内全断面填塞沥青胶泥。各砌块的砌缝应互相错开最少8cm，严禁产生纵、横、斜向通缝，砌缝应饱满，完全充满砂浆，不得有空洞存在。
②各砌层应先砌外侧定位砌块，并与里层砌体交错连成一体。定位砌块应选用表面较平整且尺寸较大的石料，定位砌缝应满塞砂浆，不得镶嵌小石块。
⑦养生。砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。
五、冬季施工措施
1、材料
砌块应干净，无冰霜附着；砂中不得含有冰块或冰冻团结。遇水浸泡后受冻的砌块不能使用。
冬期施工的砌筑砂浆必须保持正温，砂浆与石材表面的温度差不宜超过20℃，石灰膏不宜受冻，如有冻结，应经融化并重新拌和后方可使用，但因受冻而脱水者不得使用。
路基防护工程技术交底记录
工程目名称
头屯河楼庄子水库淹没区X125线公路新建工程第一标段
交底项目名称
路基防护工程技术交底记录
交底地点
头屯河项目部
交底时间
交底内容(技术标准、规范要求、质量等措施)
一、工程数量
混凝土挡土墙4696m3、护面墙9000m3。
施工按设计图纸施工。要严格按照试验室的合格数据进行施工。杜绝使用不合格原材料。
二、施工交底
路肩墙、护肩施工顺序及方法
施工工艺流程：测量放样→护肩、护肩开挖→人工平整→M10水泥砂浆砌片石→覆盖养护。
1、施工准备
⑴材料准备
片石。要求石材质地坚硬、不易风化、无裂纹。普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。
⑵现场准备
根据设计纵断面及标准横断面图，确定相应里程的护肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。
冬期砌筑砌体，只准使用水泥砂浆或水泥石灰砂浆，不准使用无水泥配制的砂浆，砂浆宜采用普通硅酸盐水泥拌制。砂浆应随拌随用，搅拌时间应比常温时增加0.5～1倍，砌石砂浆的稠度要求40～60mm。
小石子混凝土的配置和使用，应符合本章第14.2节的有关规定。
2、保温法砌筑
对砂子和水进行加温，其中水温不得超过80℃，砂子不得超过40℃，使砂浆温度不得低于15℃。
拌制砂浆速度与砌筑进度密切配合，随拌随用。
砌完部分用保温材料覆盖，气温低于5℃时，不进行洒水养护。
交底人： 接底人：
⑶技术准备
根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置，踏步的分布里程等资料。
2、测量放样
施放路基设计边线，确定护肩的开挖边线和宽度，以及确定护肩顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩。
3、开挖
根据测量放样后的宽度，洒出石灰线，采用小挖机开挖，按设计值底部预留20cm，由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除虚土；机械开挖土方直接装车，由自卸车运至附近弃土场。
⑤浆砌片石时，应利用片石的自然形状，互相交错的衔接在一起，因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬齿交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料的砌缝留开，保证2cm的深度，以利于勾缝。
⑥勾缝。采用凹缝形式，缝宽1.5～2.0cm，缝深1.0～1.5cm，勾缝前先用水冲洗干净，将砂浆嵌入缝中，与石料牢固结合；再用不低于同强度级别的水泥砂浆（宜选用细砂拌制，掺入粉煤灰）抹平划槽，缝两侧抹带宽1cm，厚0.5cm的砂浆凸带。勾缝需注意：勾自然缝，缝的线性为折线，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰表面。
③定位砌块砌完后，先在底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、厚度均匀。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料应大小搭配，较大的石料应大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
④定位砌块表面砌缝的宽度不得大于4cm。砌体表面与三块相邻石料相切的孔隙不得大于7cm。距离顶面0.4m处设置孔径为0.1m的泄水孔，泄水孔向外成不小于4%的排水横坡，并在里端用土工布填塞，沿线路纵向间隔3m设置。
