管道设备吹扫方案
管线吹扫工程方案
管线吹扫工程方案一、项目概述管线吹扫工程是指在施工或改造完成后，利用压缩空气或氮气对管道进行吹扫和除尘。
该工程旨在排除管线内部的脏物、水分、颗粒物等杂质，以确保管道的清洁度和安全性。
管线吹扫工程在石油、化工、天然气等行业具有重要的应用价值，是保证管道正常运行的关键工程环节之一。
二、工程内容1. 管线吹扫的具体内容包括以下几个方面：（1）安全检查：对吹扫设备、管道连接处、气源系统进行安全检查，确保吹扫过程中的安全运行。
（2）气源准备：准备好所需的压缩空气或氮气，确保供气系统的正常运行和充足的气源储备。
（3）管道准备：清除管道内部的杂物、水分等，确保管道处于干净的状态，以保证吹扫的有效性。
（4）吹扫操作：利用吹扫设备对管道进行吹扫和除尘，清除管道内部的杂物，并排出管道内的废气。
2. 工程标准和要求：（1）确保吹扫过程中的安全：所有吹扫操作必须遵守相关的安全规定，并配备必要的安全设备和人员。
（2）确保吹扫的高效性：吹扫操作需要根据管道的尺寸和杂质情况制定合理的吹扫方案，以确保吹扫的高效性。
（3）确保吹扫的完整性：根据吹扫后的管道状态进行检查，确保管道内部干净和无残留杂物。
三、工程执行步骤1. 安全检查（1）对吹扫设备进行检查：检查吹扫设备的操作状态、泄漏情况、安全阀的密封性等，保证设备的正常运行。
（2）对管道连接处进行检查：检查管道连接处的密封性、接口连接等，确保管道连接处的安全性。
2. 气源准备（1）准备压缩空气或氮气：确定所需的压缩空气或氮气的来源和用量，确保气源系统的正常运行和充足的气源储备。
（2）确保气源系统的安全运行：检查气源系统的操作状态、泄漏情况等，确保气源系统的安全运行。
3. 管道准备（1）清除管道内部的杂物：利用吹扫设备或清洗设备，对管道内部的杂物、水分进行清洁处理，确保管道处于干净的状态。
（2）防止管道再污染：在管道清洁后，需及时对管道进行密封处理，以防止在吹扫过程中再次受到污染。
管道吹扫方案
管道吹扫方案一、方案编制目的与依据本吹扫方案旨在确保管道系统内部清洁，去除残留物、杂质和施工遗留物，保障管道正常运行及后续工作安全进行。
方案依据相关工程规范、设计文件和施工经验编制，旨在明确吹扫工作的流程、方法、工具选择及安全风险控制要求。
二、吹扫前准备与检查确认管道系统的完整性，检查管道连接处、阀门、法兰等部件是否安装牢固，无泄漏现象。
准备吹扫所需的工具和设备，包括空压机、气枪、压力表、管夹等，确保设备完好、性能可靠。
检查吹扫区域的通风状况，确保吹扫过程中产生的废气能够及时排出，避免人员窒息或中毒。
三、吹扫方法与工具选择根据管道直径、长度及材质，选择合适的吹扫方法，如压缩空气吹扫、氮气吹扫等。
选择适当的吹扫工具，如气枪、管夹等，确保吹扫过程中能够充分去除管道内的残留物。
四、吹扫操作流程与步骤关闭管道系统的进出口阀门，确保吹扫过程中气体不会泄漏到外部环境中。
开启空压机或氮气瓶，调整气压至适宜范围，通过气枪对管道进行分段吹扫。
吹扫过程中，使用管夹等工具固定管道，防止管道振动或位移。
按照管道布局，依次对各段管道进行吹扫，确保无死角。
五、吹扫质量检查与评估吹扫完成后，打开管道进出口阀门，检查是否有杂质、残留物排出。
使用内窥镜等工具对管道内部进行检查，确认管道内壁清洁、光滑，无异物残留。
根据管道材质和工艺要求，对吹扫效果进行评估，如不满足要求，需重新进行吹扫。
六、吹扫后的清洁与恢复吹扫结束后，及时清理现场工具和设备，保持施工现场整洁。
对管道系统进行检查，确认各部件无损坏或移位现象，如有问题及时修复。
恢复管道系统的正常状态，为后续工作做好准备。
七、安全保障与风险控制吹扫过程中，应设置专人监护，确保吹扫操作符合安全要求。
吹扫区域应设置警示标识，防止无关人员进入。
操作人员应佩戴防护用品，如安全帽、口罩、防护服等，确保个人安全。
加强现场安全巡查，及时发现并消除安全隐患。
八、方案实施与总结反馈按照本方案进行管道吹扫工作，确保每一步骤均得到有效执行。
管道吹扫作业指导书
管道吹扫作业指导书一、作业目的管道吹扫作业是在管道系统安装、维修或更换前的重要环节，旨在清除管道内的杂质、尘土和水分，确保管道系统的正常运行。
本作业指导书旨在提供详细的作业步骤和安全要求，确保吹扫作业的顺利进行。
二、作业准备1. 确定吹扫区域：根据工程需要，确定需要进行吹扫作业的管道区域。
2. 准备吹扫设备：包括压缩空气源、吹扫枪、吹扫管道等设备。
3. 安全措施：确保作业区域的安全，包括设置警示标志、佩戴个人防护装备等。
三、作业步骤1. 确认管道状态：在开始吹扫作业前，确认管道系统已经排空，确保没有残留物或危险品。
2. 连接吹扫设备：将吹扫枪与吹扫管道连接，确保连接牢固。
3. 开启压缩空气源：将压缩空气源连接至吹扫设备，逐渐增加气压，确保压力适中。
4. 开始吹扫作业：从管道的一端开始，将吹扫枪插入管道内，并逐渐向另一端推进，同时打开吹扫枪的气流开关。
注意保持吹扫枪与管道内壁的一定距离，避免损坏管道。
5. 吹扫过程中的注意事项：- 注意观察吹扫枪的指示器，确保吹扫作业正常进行。
- 如遇到阻塞或异常情况，应立即停止吹扫，并检查原因。
- 吹扫作业过程中，操作人员应保持站立姿势，避免过度弯曲或扭转身体。
- 长时间吹扫作业后，应适当休息，避免疲劳导致操作失误。
6. 完成吹扫作业：当吹扫枪从管道另一端退出时，表示吹扫作业完成。
关闭气流开关，并将吹扫设备与管道分离。
四、安全要求1. 个人防护装备：作业人员应佩戴适当的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。
2. 管道检查：在吹扫作业前，应对管道进行检查，确保无裂缝、破损或其他安全隐患。
3. 气压控制：在吹扫作业中，应根据管道材质和直径合理控制气压，避免对管道造成损坏。
4. 防火措施：吹扫作业现场应禁止吸烟或使用明火，确保作业安全。
5. 环境通风：吹扫作业产生的粉尘和异味应及时排除，保持作业现场通风良好。
6. 管道清洁：吹扫作业完成后，应对管道进行清洁，清除吹扫过程中产生的杂物和尘土。

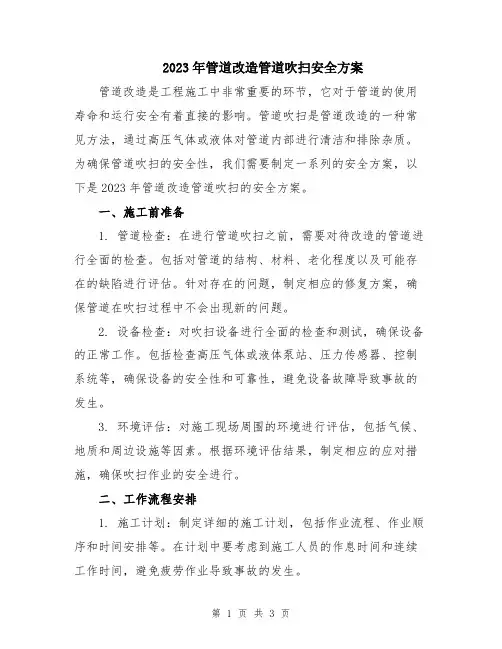

2023年管道改造管道吹扫安全方案
2023年管道改造管道吹扫安全方案管道改造是工程施工中非常重要的环节，它对于管道的使用寿命和运行安全有着直接的影响。
管道吹扫是管道改造的一种常见方法，通过高压气体或液体对管道内部进行清洁和排除杂质。
为确保管道吹扫的安全性，我们需要制定一系列的安全方案，以下是2023年管道改造管道吹扫的安全方案。
一、施工前准备1. 管道检查：在进行管道吹扫之前，需要对待改造的管道进行全面的检查。
包括对管道的结构、材料、老化程度以及可能存在的缺陷进行评估。
针对存在的问题，制定相应的修复方案，确保管道在吹扫过程中不会出现新的问题。
2. 设备检查：对吹扫设备进行全面的检查和测试，确保设备的正常工作。
包括检查高压气体或液体泵站、压力传感器、控制系统等，确保设备的安全性和可靠性，避免设备故障导致事故的发生。
3. 环境评估：对施工现场周围的环境进行评估，包括气候、地质和周边设施等因素。
根据环境评估结果，制定相应的应对措施，确保吹扫作业的安全进行。
二、工作流程安排1. 施工计划：制定详细的施工计划，包括作业流程、作业顺序和时间安排等。
在计划中要考虑到施工人员的作息时间和连续工作时间，避免疲劳作业导致事故的发生。
2. 工作人员培训：对施工人员进行必要的培训，包括操作吹扫设备的技能培训、应急处理培训等。
提高施工人员的安全意识和应急处置能力，减少事故的发生。
3. 通风处理：在吹扫作业中，会产生大量的粉尘和毒气。
在施工现场周围设置通风设备，并确保其正常运行，及时排除有害气体和粉尘，保证工作环境的安全。
三、设备安全控制1. 高压气体或液体的控制：对吹扫设备的高压气体或液体进行严格的控制，确保其在安全压力范围内工作。
避免过高的压力导致设备破裂和泄漏，造成事故发生。
2. 气体检测：在吹扫作业中，对管道内部残留的气体进行检测，确保管道内部没有可燃、有毒或可爆炸的气体。
一旦发现异常，立即停止吹扫作业，并采取相应的应急措施。
3. 设备标识：对施工现场的设备进行明确的标识，包括设备的用途、工作压力和安全注意事项等。
吹扫试压专项方案
一、编制目的为确保管道系统在投入使用前能够安全、可靠地运行，根据相关规范和标准，特制定本吹扫试压专项方案。
本方案旨在明确吹扫试压的操作流程、安全措施以及质量控制要求，确保管道系统试压工作的顺利进行。
二、工程概况本次吹扫试压工程范围为XXX项目管道系统，包括工艺管道、公用工程管道、消防管道等。
管道材质主要为不锈钢、碳钢、铝合金等，管道规格涵盖DN15-DN1000。
管道系统压力等级为0.6MPa-2.5MPa。
三、吹扫试压方案1. 吹扫方法（1）压缩空气吹扫：采用高压压缩空气作为吹扫介质，对管道系统进行吹扫。
（2）蒸汽吹扫：对热力管道系统，可采用蒸汽吹扫，以排除管道内的水分、油污等杂质。
2. 试压方法（1）水压试验：采用清水作为试压介质，按照设计压力进行试验。
（2）气压试验：对易燃、易爆介质管道，可采用氮气或惰性气体作为试压介质，按照设计压力进行试验。
3. 试压步骤（1）试压前的准备工作：包括管道系统检查、试压设备检查、试压介质准备等。
（2）试压过程：按照试压流程，逐步进行管道系统的吹扫和试压。
（3）试压结束后的检查：检查管道系统是否有泄漏、变形等现象，确保管道系统安全可靠。
四、安全措施1. 人员安全（1）操作人员应经过安全技术培训，取得相关资格证书。
（2）进入施工现场人员必须佩戴安全帽、防尘口罩等防护用品。
2. 设备安全（1）试压设备应定期检查、维护，确保设备正常运行。
（2）试压过程中，密切监控设备运行状态，发现异常情况立即停止操作。
3. 环境安全（1）吹扫试压过程中，注意防止介质泄漏，对泄漏点进行及时处理。
（2）做好现场环境卫生工作，保持施工现场整洁。
五、质量控制1. 管道系统检查（1）检查管道系统是否有损伤、变形、泄漏等现象。
（2）检查管道支架、支吊架是否牢固。
2. 试压介质检查（1）检查试压介质的纯度、压力等是否符合要求。
（2）检查试压介质的输送管道、阀门等设备是否完好。
3. 试压过程监控（1）严格按照试压流程进行操作，确保试压过程顺利进行。
压缩空气管道吹扫方案
压缩空气管道吹扫方案
材料准备：
1.压缩空气机：用于产生高压空气的设备。
2.管道吹扫枪：用于将高压空气导入管道。
3.压缩空气软管：将压缩空气从机器传输到枪上。
4.安全装备：包括手套、护目镜和耳塞，以确保操作人员安全。
吹扫步骤：
1.安全检查：检查所有设备是否正常运行，确保压缩空气机和吹扫枪的连接牢固，以防止空气泄漏。
2.准备管道：关闭管道入口处的阀门，并清除管道口附近的杂物。
3.连接设备：将压缩空气软管连接到压缩空气机上，并确保软管连接牢固。
4.吹扫管道：将吹扫枪的喷嘴插入管道内部，使用高压空气以一定的频率吹扫管道。
可以根据管道的长度和直径来决定吹扫的时长和压力。
5.移动吹扫枪：在吹扫过程中，逐渐移动吹扫枪的位置，以确保对整个管道进行充分吹扫。
6.检查进展：定期检查吹扫的效果，观察管道内的灰尘和碎屑是否已被清除。
7.吹扫结束：当吹扫过程中观察到不再有灰尘和碎屑时，表示管道已经清洁完毕。
关闭压缩空气机和吹扫枪，并将所有设备进行清洁和存放。
注意事项：
1.操作人员应严格遵守安全规定，戴上护目镜、耳塞和手套，以保护
自身安全。
2.当操作人员进行吹扫时，其他人员应保持一定的距离，防止受到高
压空气的伤害。
3.在吹扫之前，必须确保管道内没有易燃或易爆物质，以防发生意外。
4.在吹扫过程中，应定期检查压缩空气机的运行情况，确保其正常工
作并调整适当的压力。
拆除工程管道吹扫方案
拆除工程管道吹扫方案前言拆除工程管道是建筑拆除过程中常见的任务之一，通常需要进行管道吹扫操作，以确保管道内的颗粒物或碎片可以彻底清除，避免对后续工作造成影响。
本文将介绍拆除工程管道吹扫方案的具体步骤和注意事项。
具体步骤步骤一：准备吹扫设备首先，需要准备吹扫设备，一般包括压缩空气泵、吹扫管、压缩空气罐等设备。
设备准备好后，需要检查它们是否处于正常工作状态，以确保吹扫效果良好。
步骤二：封闭管道在吹扫管道之前，需要对管道进行封闭，避免颗粒物或碎片进入其他区域，对人或环境造成危害。
封闭管道通常使用挡板和密封带等材料，将管道封闭在一个相对封闭的区域内。
步骤三：吹扫管道管道封闭后，即可开始吹扫管道。
吹扫时需要将压缩空气通过吹扫管注入管道内，并进行吹扫。
吹扫过程需要注意各个方向的吹扫，确保各个角落中的颗粒物或碎片都能够被吹出管道。
吹扫结束后，需要对管道内部进行检查，确保管道内部已经彻底清洁。
步骤四：拆除管道如果管道已经完全清洁，就可以开始拆除管道。
在拆除过程中，需要注意安全，防止管道残留物掉落。
拆除完成后，需要及时清理拆除现场，确保不会对环境和人体造成影响。
注意事项1.操作人员需要具备相关的技能和经验，确保能够正确使用吹扫设备。
2.在拆除工程管道前需要评估管道的使用历史和建筑年代，确保对使用年代较久的管道进行详细的检查和清洁。
3.确保吹扫设备、挡板和密封带等材料均处于正常工作状态，避免设备故障影响吹扫效果。
4.在整个吹扫和管道拆除过程中，需要注意安全，防止管道残留物掉落或吸入人体等情况的发生。
结论拆除工程管道吹扫方案是管道拆除的重要步骤之一，通过吹扫可以彻底清除管道内的颗粒物或碎片，避免对后续工作造成影响。
在吹扫前需要准备吹扫设备，封闭管道；吹扫管道时需要注意各个方向的吹扫，确保管道内彻底清洁；在拆除管道过程中需要注意安全。
管道吹扫目的及吹扫方法
化工装置吹扫是化工生产中不可缺少的一项重要环节, 主要是为消除隐患, 避免不必要的损失, 以检查管道系统的清洁度的施工质量, 使系统运转能顺利进行。
吹扫的目的：装置开工前, 需要对其安装检验合格后的管道和设备进行吹扫和清洗, 目的是通过使用空气（氮气）、蒸汽、水及化学溶液等流体, 进行吹扫和冲洗, 清除施工过程中的残留杂质, 保证装置顺利开车。
一、空气（氮气）吹扫空气吹扫是以空气为介质, 经空压机加压到0.6～0.8Mpa后, 对工艺管道吹除残余杂物的一种方法。
1.空气（氮气）吹扫原则和要求（1）选用空气（氮气）吹扫工艺管道, 应保证足够的气量, 使吹扫气体流动速度大于正常操作的流速, 或最小不低于20m/s。
（2）工艺管道的吹扫气源压力一般控制在0.6～0.8Mpa。
可视情况降低或提高吹扫气源压力。
（3）应将吹扫管道上的仪表拆除, 防止损伤仪表元器件。
同时, 还应对调节阀采取适当的保护措施, 必要时, 需拆除并加临时短节。
（4）吹扫前, 必须在换热器、塔釜等设备的进出口添加盲板, 只有上游吹扫合格后, 才能进行后续系统的吹扫。
（5）吹扫时, 应将安全阀与管道断开, 并加盲板, 防止损坏安全阀。
2.系统吹扫气源系统吹扫, 压缩空气（氮气）用量大, 通过管道及系统的流速快, 因此必须保证足够的压力风量, 才能保证吹扫质量。
3.空气（氮气）吹扫的准备条件（1）工艺系统管道、设备安装竣工, 强度试压合格。
（2）吹扫管道中的所有仪表已经做好防护措施。
（3）禁吹的设备、机泵等已按要求装好盲板。
（4）供吹扫用的临时配管、阀门等, 已经准备就位。
（5）公用工程空压机运转, 具备连续供气条件。
（6）吹扫人员和操作人员熟知吹扫方案。
按吹扫示意流程图, 对吹扫程序、流向、排气口等了如指掌。
（7）吹扫记录表准备齐全。
见下表:4.吹扫方法和要点（1）按照吹扫流程图的顺序对各系统进行逐一吹扫。
吹扫时先吹扫主干线, 再吹扫分支线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道、设备吹洗方案
化工装置开工前，需对其安装检验合格后的全部工艺管道和设备进行吹洗，目的是通过使用空气、蒸汽、水、及有关化学溶液等流体介质的吹扫、冲洗、物理和化
学反应等手段,清除施工安装过程中残留在其间和附于其内壁的泥砂杂物、油脂、焊渣和锈蚀物等,防止开工试车时,由此而引发的堵塞、损坏、玷污现象,防止发生燃烧、爆炸事故，是保证装置顺利试车和长周期安全生产的一项重要试车程序。
一、管道吹洗:
管道的吹扫、清洗根据工艺条件的不同而不同,同时注意管线工艺物质的特性,注意忌水、忌油。
本次用到的方法：
1、水冲洗以水为介质,经泵加压冲洗管道和设备的一种方法。
水冲洗管道应以管道内可能达到的最大流量或不小于的流速进行。
注意:如水中氯离子浓度较高,最好
采用去离子水；如用普通水冲洗后就尽快排净，以免形成氯离子点蚀。
2、气体吹扫以空气或氮气为介质，经压缩机加压(通常为-）后,对输送气体介质的管道吹除残留的脏杂物的一种方法。
此法要有足够的气量,使吹扫气体的流动
速度大于正常操作气体流速,不低于,以使其有足够的能量。
吹扫时空气消耗量一般都很大，并且要有一定的吹扫时间。
因此,空气吹扫通常通采用分段吹扫法,即将系统管道分为许多部分，每个部分再分为几段,然后逐段吹扫,吹扫完一段与系统隔离一段,这种方法耗气量最小。
3、蒸汽吹扫以不同参数的蒸汽为介质的吹扫，蒸汽吹扫具有很高的吹扫速度,因而具有很大的能量。
间断的蒸汽吹扫方式，又使管线产生冷热收缩、膨胀,这有
利于管线内壁附着物的剥离的吹除,故能达到最佳的吹扫效果。
蒸汽管道应用蒸汽吹扫,更是动力蒸汽管道所必须。
非蒸汽管道也可用蒸汽吹扫，但应考虑其
结构能否承受高温和热胀冷缩的影响并采用必要的措施。
吹洗注意事项：
二、设备清洗：
采用蒸汽吹扫有机溶剂浸泡热空气吹扫的方式,逐个进行清洗，搪瓷和材质的储罐免除蒸汽吹扫。
注意事项：
1、蒸汽吹扫要有多次温变过程,有利于脏物脱落。
2、吹扫的过程中对罐壁进行敲击,有利于杂质的脱落。
3、方式:软管插入，上进下出。
1 / 1
4、液位计临时拆除。
5、热变形、热应力要考虑充分，以免损坏设备。
6、吹扫前泵等设备一定要校验,使之具备条件,以免在使用过程中受到损伤。
7、吹扫前仪表要拆除、装堵,以免损坏仪表
8、按操作单元划分设备或管道，将各操作单元之间断开。
9、吹扫不在技术层面,而在员工的责任心,重点在与最后把关，难点在于过程控制。
10、管道和设备要用盲板段开，分段吹扫,碳渣在设备中不容易吹走。
11、吹的过程中有人沿途对管道进行敲击,有利于杂质的排出。
12、蒸汽吹扫要有多次温变过程,有利于脏物脱落。
13、蒸汽吹扫时，一次吹扫管道不宜过长，沿线管卡一定要松脱,以免管道受力变形。
14、液体冲洗时，泵前一定要加过滤网。
15、不允许吹洗的设备及管道应与吹洗系统隔离。
16、管道吹洗前,不应安装孔板、法兰连接的调节阀、重要阀门、节流阀、安全阀、仪表等,对于焊接的上述阀门和仪表,应采取流经旁路或卸掉阀头及阀座加保
护套等保护措施。
17、吹洗的顺序应按主管、支管、疏排管依次进行，吹洗出的脏物，不得进入已合格的管道。
18、清洗排放的脏液不得污染环境,严禁随地排放。
19、吹扫时应设置禁区。
20、蒸汽吹扫时，管道上及其附近不得放置易燃物。
21、管道吹洗合格并复位后,不得再进行影响管内清洁的其他作业。
22、管道复位时，应由施工单位会同建设单位共同检查,并填写记录。
23、水冲洗应连续进行,以排出口的水色和透明度与入口水目测一致为合格。
24、当管道经水冲洗合格后暂不运行时,应将水排净,并应及时吹干。
25、蒸汽管道应以大流量蒸汽进行吹扫，流速不应低于／。
26、蒸汽吹扫前，应先行暖管、及时排水,并应检查管道热位移。
27、蒸汽吹扫应按加热—冷却—再加热的顺序，循环进行。
吹扫时宜采取每次吹扫一根,轮流吹扫的方法。
28、蒸汽管道用刨光木板检验,吹扫后,木板上无铁锈、脏物时,为合格。
1 / 1
1 / 1
管道吹扫记录
单元名称：管道名称：管道编号：
