集装袋的工艺流程图

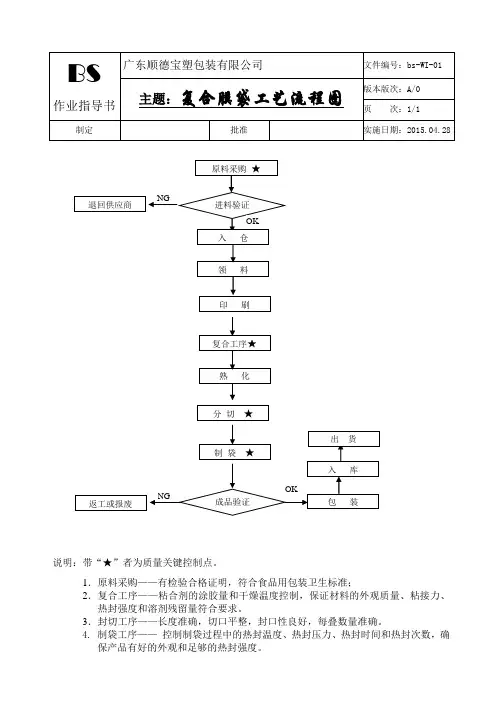

工艺流程图
作业指导书
广东顺德宝塑包装有限公司
文件编号：bs-WI-01
主题：复合膜袋工艺流程图
版本版次：A/0
页次：1/1
Байду номын сангаас制定
批准
实施日期：2015.04.28
说明：带“★”者为质量关键控制点。
1．原料采购——有检验合格证明，符合食品用包装卫生标准；
2．复合工序——粘合剂的涂胶量和干燥温度控制，保证材料的外观质量、粘接力、热封强度和溶剂残留量符合要求。
3．封切工序——长度准确，切口平整，封口性良好，每叠数量准确。
4.制袋工序——控制制袋过程中的热封温度、热封压力、热封时间和热封次数，确保产品有好的外观和足够的热封强度。
集装袋的工艺流程图
集装袋、吨袋产品工艺流程图一、集装袋、吨袋产品工艺流程图一、集装袋、吨袋产品质量控制图编织袋生产流程：原料PP(聚丙稀)→塑料拉丝机（将PP、PE原料制成丝线）→收卷机（把拉出的丝线收卷）→圆织机（把收卷的丝编织成塑料编织筒布）→复合机（复合OPP、纸等其它材料）→印刷机（印字和图案等）→切袋机放袋架（.把塑料编织筒布切成一条条袋子）→缝包机（缝制底部）→打包机（把成形的袋子打包成捆）→出厂→废料回收→破碎机（破碎废丝）、烘干机（烘干废丝），烘干好的原料放进拉丝机再使用。
一般分为一、二、三级料。
一级料是指所使用的原料为没有落地的边角料，或者称为下角料，有些是水口料、胶头料等，质量也是比较好的，就是没有使用过的，在加工新料的过程之中，剩余的小边角，或者是质量不过关的原料。
以这些为毛料加工出来的颗粒，透明度较好，其质量可以与新料相比，故为一级料或者是特级料。
二级料是指原料已使用过一次的，但是高压造粒除外，高压造粒中使用进口大件居多，进口大件如果为工业膜，是没有经过风吹日晒的，故其质量也非常好，加工出来的颗粒透明度好，这时也应该根据颗粒的光亮度及表面是否粗糙来判断。
三级料是指原料已使用过两次或者多次的，加工出来的颗粒，其弹性，韧性等各个方面均不是很好，只能用于注塑。
而一、二级料可以用于吹膜、拉丝等用途。
填充母料：碳酸钙填充母粒 2.5元/千克注塑挤出拉丝碳酸钙填充母粒 2.8元/千克注塑挤出拉丝碳酸钙填充母粒 3.0元/千克注塑挤出拉丝吹膜碳酸钙填充母粒 3.2元/千克注塑挤出拉丝吹膜碳酸钙填充母料 3.5元/千克注塑挤出拉丝吹膜特白填充母粒 4.8元/千克注塑挤出拉丝吹膜滑石粉填充母料 4.5元/千克注塑挤出拉丝吹膜滑石粉填充母粒 5.5元/千克注塑挤出拉丝吹膜透明填充母粒 6.8-8元/公斤注塑挤出拉丝吹膜透明填充料 6.8-8元/公斤注塑挤出拉丝吹膜PA专用填充料 4.8-6.0元/KG注塑增强增硬母粒8元/KG注塑用PP、PE消泡消纹母粒A级8元/KG注塑挤出吹膜（不需烘料）脱水吸水母粒B级6-7元/KG注塑挤出吹膜（不需烘料）消泡消纹母粒C级 5.-6元/KG注塑挤出吹膜（不需烘料）PP中空板填充母料3.2-4.5元/KG中空板PP编织袋填充母料3.2-4.5元/KG编织袋PP丙纶无纺布填充母料3.2-4.5元/KGPP餐垫钙母粒 3.2-5.4元/KG PP、PVC餐垫、PVC地板革增韧填充母粒 5.5元/千克ABS、PS注塑挤出玩具填充母粒 3.0元/KGPP片材特白填充母料一次性餐具填充料塑胶卡板增硬填充母粒。

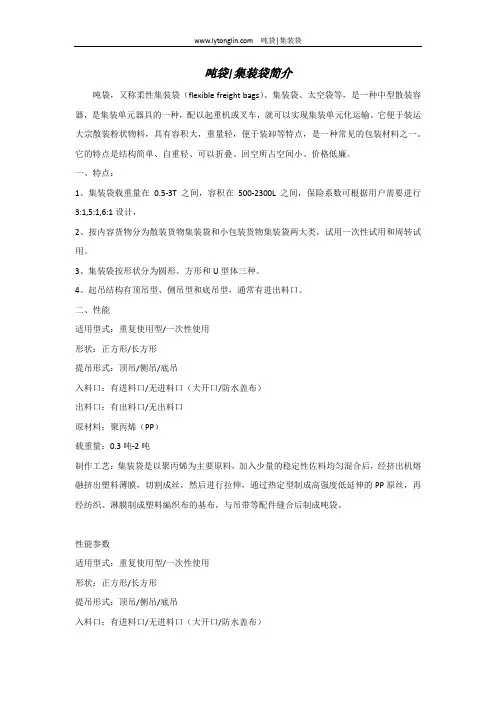

吨袋集装袋简介
吨袋|集装袋简介吨袋，又称柔性集装袋（flexible freight bags）、集装袋、太空袋等，是一种中型散装容器，是集装单元器具的一种，配以起重机或叉车，就可以实现集装单元化运输。
它便于装运大宗散装粉状物料，具有容积大，重量轻，便于装卸等特点，是一种常见的包装材料之一。
它的特点是结构简单、自重轻、可以折叠、回空所占空间小、价格低廉。
一、特点：1、集装袋载重量在0.5-3T之间，容积在500-2300L之间，保险系数可根据用户需要进行3:1,5:1,6:1设计，2、按内容货物分为散装货物集装袋和小包装货物集装袋两大类，试用一次性试用和周转试用。
3、集装袋按形状分为圆形、方形和U型体三种。
4、起吊结构有顶吊型、侧吊型和底吊型，通常有进出料口。
二、性能适用型式：重复使用型/一次性使用形状：正方形/长方形提吊形式：顶吊/侧吊/底吊入料口：有进料口/无进料口（大开口/防水盖布）出料口：有出料口/无出料口原材料：聚丙烯（PP）载重量：0.3吨-2吨制作工艺：集装袋是以聚丙烯为主要原料，加入少量的稳定性佐料均匀混合后，经挤出机熔融挤出塑料薄膜，切割成丝，然后进行拉伸，通过热定型制成高强度低延伸的PP原丝，再经纺织、淋膜制成塑料编织布的基布，与吊带等配件缝合后制成吨袋。
性能参数适用型式：重复使用型/一次性使用形状：正方形/长方形提吊形式：顶吊/侧吊/底吊入料口：有进料口/无进料口（大开口/防水盖布）出料口：有出料口/无出料口原材料：聚丙烯（PP）载重量：0.3吨-2吨注意事项：1、在吊装作业中不要站立在集装袋的下面;2、请将吊勾挂在吊带或吊绳的中央部位,不要斜吊,单面吊或斜拉吊集装袋;3、作业中不要与其它物品磨擦,勾挂或碰撞集装袋;4、不要将吊带向外侧反向拉扯;5、集装袋使用叉车作业时,请不要使叉子接触或扎到袋体,防止扎破集装袋;6、在车间搬运时,尽量使用托盘,避免用吊勾着集装袋,一面晃动一面搬运;7、在装货,卸货和堆放时都要保持集装袋直立;8、不要将集装袋直立;9、不要将集装袋在地上或混凝土上拖行;10、不得已在室外保管时,集装袋应放在货架上,并一定要用不透明棚布严实地盖好集装袋;11、使用后,用纸或不透明棚布将集装袋包好,存入在通风处。
塑料编织袋培训课件-生产工艺流程简介
复合制袋工艺关键是复合。 涂复的原理是把树脂在熔融状态下涂于基材 编织布上。仅把熔融树脂涂覆到编织布上并 立即冷却，得到二合一编织布。如果复合时， 熔融树脂膜夹在编织布和纸或是塑料膜中间 时，然后冷却得到三合一编织布涂复可以对 平织物单面涂复得到片布，也可以对筒布双 面涂复，得到涂复筒布。涂复后的编织布可 以印刷、切割、缝合制成各种袋型，宽幅涂 复布也可卷取作为篷布出厂。
3、各种编织布 、
平织布可以涂复或不涂复生产篷布，土 工布等，圆筒布也可以破幅后涂复或是 不涂复生产篷布或是土工布等。
塑料编织产品生产工艺流程图
专用料 扁丝 造粒料 缝纫 检验入库 塑料编织袋 塑料带内衬编织袋 裁 剪 圆织布基 切印 集 缝 检 装 纫 验 袋 涂膜布基 土工布 切印 内 缝纫 衬 袋 检验入库 复合塑料编织袋
塑料涂膜布基生产工艺流程框图
涂膜 团粒 破 专用料 料 碎料 第一涂膜
热油
退卷
第一导向 向向
第一预热
翻转
第二导向
收卷
静电消除
边缘切割
第二涂膜
第二预热
涂膜专团 破碎 用料 粒料 料
热油
塑料涂膜布基生产主要工艺指标
涂复工艺指标主要是温度,压力,厚度的控制, 涂复的剥离强度等，还包括飞边宽度.
五、塑料编织袋制袋流程简述
圆织布基流程简述
编织成圆筒型 平织物。编织物被织机顶 部的牵引装置向上牵引，经过导向辊以 后，被经纱架后的收卷装置缠绕，当缠 绕卷直径达1.2米左右时，进行卸卷，送 下道工序。
塑料圆织布基生产工艺流程框图
挂纱
穿纱
开机
提升
卸卷
收卷
塑料圆织布基生产主要工艺指标
①编织密度及编织密度公差
包装工艺流程图
测试合格品
1、PCB已清洗， 已涂三防漆 2、标贴上已填写 测试工位号
QC
1、检测外观，对 应器件是正确。 2、型号标贴及条 码是否正确 2、填写QC工位号
包装
1、选择合适的包装箱 2、每个产品必须要有 独立的包装袋（依据 订单要求） 3、在箱子两测 标注 箱内的产品型号及数 量
打包
1、打印贴边条（产品名称 型号 及 数量。）。 2、检查是否要配传感器其他线束及 是否配条码（依据订单要求） 3、检查箱内的产品型号数量和外包 装标注的型号数量及贴边条的型号 数量是否一致。 4、以上都符合要求贴上贴边条。 5、放好平板封箱，盖上签章，放到 待发货区域 注意：不同客户产品，不能放入同 一区发货清单上要标注 是否有配传感器其他线束 根据客户要求 3、同一天发几个地点， 箱子和发货单号上要有明 确的区分
1、填写送检入库单， 转给成品检验人员 2、检验合格，填写 检验报告，转给发货 仓管人员进行入库登 记
检A→徐军 , 检B →唐安康 检C →袁家洪， 检D →王宝彪 检E →曹安龙， 检F →张金亮
塑料编织袋工艺流程
塑料编织袋生产工艺流程1、塑料编织袋塑料编织袋生产线流程一般是：PP、PE料（原料）→干燥搅拌机（搅拌）→拉丝机（拉丝）→收卷机（扁丝成卷）→圆织机（圆织成筒）→裁袋机（裁截）→印刷机（印刷logo、图案）→缝包机（缝纫）→PP编织袋（成袋）→打包机（包装入库）塑料编织袋的工艺顺序一般是：编织布通过印刷，切割，缝制，成为编织袋。
依据所用的设备不同，可先切割后印刷，也可先印刷后切割。
自动切割缝纫可连续完成印刷，切割，缝纫等工序，也可制成阀口袋，放底袋等，对于平织布可进行中缝粘合后制袋。
塑料编织袋制袋工艺指标主要是外型公差尺寸，缝底向和缝边向的拉断力，印刷油墨的清晰度和印刷后其他部位的清洁度，版面位置准确度，缝合线迹，针距，及缝合脱针，断线等缺欠的要求。
2、复合塑料编织袋二合一复合塑料编织袋的生产工艺流程是将编织布,涂复料和纸或膜，进行复合或涂复。
得到的筒布或片布，筒布可以进行切割、印刷、缝合、制成普通的缝底袋，也可以打孔、折边、切割、印刷、缝合，制成水泥袋，得到的片布，可以中缝粘合，印刷，切割，糊底，制成糊底袋。
也可以焊接，卷取，制成篷布、土工布。
复合制袋工艺关键是复合。
涂复的原理是把树脂在熔融状态下涂于基材编织布上。
仅把熔融树脂涂覆到编织布上并立即冷却，得到二合一编织布。
如果复合时，熔融树脂膜夹在编织布和纸或是塑料膜中间时，然后冷却得到三合一编织布涂复可以对平织物单面涂复得到片布，也可以对筒布双面涂复，得到涂复筒布。
涂复后的编织布可以印刷、切割、缝合制成各种袋型，宽幅涂复布也可卷取作为篷布出厂。
3、塑料扁丝扁丝拉伸流程简述：原料进入挤出机后，经190-250℃的外部加热和螺杆与机筒的互相剪切下，物料在几乎全部塑化完毕后，被定量、定压挤出。
经过膜头成型，成为熔融状的薄膜进入冷却水中。
经冷却后，薄膜被刀片切割成胚丝。
胚丝在温度较高的烘箱中被高倍拉伸直至形成扁丝。
然后扁丝在热辊上热定型，在低牵引速度的情况下预收缩，并被冷辊在低温下进行处理，最后经磁盘差动式张力收卷系统收卷成型。
集装备袋生产工艺及设备详述
本公司承诺，贵司提供的任何产品数 据不会由我公司传播于第三方知道。
如下图所示 说明：草图上标明所有袋布具体尺寸
感恩您的关注
如有兴趣，请联系 赛奥机械 王雷 18922268969 market@
（注意给出吊袋的宽度）
如下图所示 说明：草图上标明所有袋布具体尺寸
整厂报价要求
3、提出所有详细要求： 例如：是否覆膜、印刷、吊袋宽度、加强围带宽度及数 量，进出料口直径及筒布长度等等
特别提示，上述数据是为了能够计算出设备配置型号和数 量，以便我公司能够准确计算出给贵司报价所需要设备种 类和型号，帮助贵司设计生产工艺之用。
生产设备介详述
织带机 集装袋运输装卸需要用吊带，吊带是用织带机生产的。 这个设备不必多说，只要能生产出适合宽度强度的吊带即可
注意： 集装袋有两种：一种是吊装用的 吊带，一种是增加袋体强度的围 带。两种带子一般情况客户要求 厚度不同、宽度不同，所以需要 不同的设备来生产，建议购买对 应型号的织带机。
提示： 为了方便装料，方便堵料出 料，节省人工，很多工厂自制 了很多小工具方便进出料口的 制作缝合。
注意： 通常集装备袋顶布由于需 要连接进料口，故需要在 中间开一个圆孔， 而底布则是由于要有出料 口，同时要求出料口在运 输过程中不会漏料，
生产设备介详述
缝纫机 不必多解释，主要是将围布缝合；把围布和上 下底布和围布缝合；把进出料筒布和上下底布 缝合。 说明，集装袋制袋瓶颈主要在缝纫工序上，这 一点目前行业上没有更好的解决方法，只能靠 缝纫机多，人工数多来解决。
生产设备介详述
切袋机 切袋机要注意两种规格袋布： 集装袋围布宽 2.2米，上下底布也是2米左右，切成定长的围袋布，所以这需要专业吨袋切袋机。
制袋流程图
2.打开电源按生产单领料、上好膜卷、穿料、设定封刀温度、输入制袋的相关数据。
5.操作人员打开外、内膜纠边电源开关按一下自动，观察机台和周围安全后，提示要启动主机运行。
6.初步调整好机速，取一次平出的样袋由机台质检员进行初检，若未达到规定要求，操
作人员继续调整设备和工艺参数，直至产品合格为止。
7.将生产出来的袋子进行整理，并将存在质量缺陷（划伤、气泡、烫伤、穿孔、
分层、粘边、异物、脏污、折皱、热封部位、开口及焊嘴位置等）的袋子选掉按规定分类。
8.生产过程中随时观察制袋情况，发现异常及时调整机台，对前一箱袋子
进行抽检，如有不合格品，再往前二箱抽检，以此类推隔离，直至合格品为止。
9.做好当班记录，要求准确、整洁。
10.装箱人员将本工序合格产品按客户要求装入箱内和放入质量跟踪单，打包。
11.机台质检员对数量、质量逐扎进行检验，待数量质量均合格后盖生产日期章，入库。
制袋工艺流程图
4.检查设备周围是否有灰尘、杂物并将其清除。
1.按生产通知单和工艺文件安装横刀、纵刀位置。
3.参照工艺文件调好袋子尺寸、对冲孔、焊嘴、横、纵、烫刀位置、切边。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集装袋、吨袋产品工艺流程图一、集装袋、吨袋产品工艺流程图
一、集装袋、吨袋产品质量控制图
编织袋生产流程：原料PP(聚丙稀)→塑料拉丝机（将PP、PE原料制成丝线）→收卷机（把拉出的丝线收卷）→圆织机（把收卷的丝编织成塑料编织筒布）→复合机（复合OPP、纸等其它材料）→印刷机（印字和图案等）→切袋机放袋架（.把塑料编织筒布切成一条条袋子）→缝包机（缝制底部）→打包机（把成形的袋子打包成捆）→出厂→废料回收→破碎机（破碎废丝）、烘干机（烘干废丝），烘干好的原料放进拉丝机再使用。
一般分为一、二、三级料。
一级料是指所使用的原料为没有落地的边角料，或者称为下角料，有些是水口料、胶头料等，质量也是比较好的，就是没有使用过的，在加工新料的过程之中，剩余的小边角，或者是质量不过关的原料。
以这些为毛料加工出来的颗粒，透明度较好，其质量可以与新料相比，故为一级料或者是特级料。
二级料是指原料已使用过一次的，但是高压造粒除外，高压造粒中使用进口大件居多，进口大件如果为工业膜，是没有经过风吹日晒的，故其质量也非常好，加工出来的颗粒透明度好，这时也应该根据颗粒的光亮度及表面是否粗糙来判断。
三级料是指原料已使用过两次或者多次的，加工出来的颗粒，其弹性，韧性等各个方面均不是很好，只能用于注塑。
而一、二级料可以用于吹膜、拉丝等用途。
填充母料：
碳酸钙填充母粒 2.5元/千克注塑挤出拉丝
碳酸钙填充母粒 2.8元/千克注塑挤出拉丝
碳酸钙填充母粒 3.0元/千克注塑挤出拉丝吹膜
碳酸钙填充母粒 3.2元/千克注塑挤出拉丝吹膜
碳酸钙填充母料 3.5元/千克注塑挤出拉丝吹膜
特白填充母粒 4.8元/千克注塑挤出拉丝吹膜
滑石粉填充母料 4.5元/千克注塑挤出拉丝吹膜
滑石粉填充母粒 5.5元/千克注塑挤出拉丝吹膜
透明填充母粒 6.8-8元/公斤注塑挤出拉丝吹膜
透明填充料 6.8-8元/公斤注塑挤出拉丝吹膜
PA专用填充料 4.8-6.0元/KG 注塑
增强增硬母粒 8元/KG 注塑用PP、PE
消泡消纹母粒A级 8元/KG 注塑挤出吹膜（不需烘料）
脱水吸水母粒B级 6-7元/KG 注塑挤出吹膜（不需烘料）消泡消纹母粒C级 5.-6元/KG 注塑挤出吹膜（不需烘料）PP中空板填充母料 3.2-4.5元/KG 中空板
PP编织袋填充母料 3.2-4.5元/KG 编织袋
PP丙纶无纺布填充母料 3.2-4.5元/KG
PP餐垫钙母粒 3.2-5.4元/KG PP、PVC餐垫、PVC地板革
增韧填充母粒 5.5元/千克 ABS、PS注塑挤出
玩具填充母粒 3.0元/KG
PP片材特白填充母料一次性餐具填充料塑胶卡板增硬填充母粒。
