工程定位放线方法
建筑工程定位放线方案

建筑工程定位放线方案简介建筑工程定位放线是指在建筑施工前,根据设计图纸中的尺寸和布局要求,通过放线操作将建筑物的轮廓线、柱位、梁位等重要控制点标记于施工现场。
准确的定位放线是建筑施工的重要前期工作,直接关系到后续施工环节的精确性和质量。
本文将介绍建筑工程定位放线的基本方法和步骤,以及常见的放线工具和注意事项。
放线方法和步骤建筑工程定位放线的方法和步骤通常包括以下几个方面:1. 准备工作在进行定位放线前,需要进行一些准备工作,包括:•准备好设计图纸和相关技术资料,包括平面图、立面图、剖面图等。
•准备放线工具,如量尺、放线线、锤子等。
•确定放线起点和方向。
2. 放线起点和基点确定放线起点和基点的确定是建筑工程定位放线的第一步,通常选择建筑物的一个明显标志或控制点作为起点和基点。
确定好起点后,需要通过测量和计算确定其他控制点的位置。
3. 控制点放线根据设计图纸和计算结果,将各个控制点放线标记在施工现场。
放线可以采用测量仪器(如全站仪)或传统放线工具进行,具体方法包括:•三角测量法:通过测量不同位置的两个控制点和一个标志点的角度和距离,计算出其他控制点的位置。
•网格放线法:根据设计图纸上指定的网格尺寸,在施工现场建立一个等间距的网格系统,通过测量网格线与控制点的距离来确定控制点的位置。
•偏差法:根据设计图纸上的尺寸和坐标,通过测量和计算确定控制点的位置。
4. 标高放线除了平面定位放线外,建筑工程中还需要进行标高放线,即确定建筑物各个位置的高程。
标高放线可以通过水平仪、自动水平仪等工具进行,具体方法包括:•水平线放线法:利用水平仪在参考点上放线水平线,然后将水平线延伸到其他需要标高的位置,通过测量各个位置与水平线之间的垂直距离来确定高程。
•水准仪放线法:通过水准仪对各个位置的高差进行测量,确定高程。
常用放线工具在建筑工程定位放线中,常用的工具有:1.量尺:用于测量线段的长度。
2.全站仪:可测量水平角、垂直角和斜距,适用于放线和测量工作。

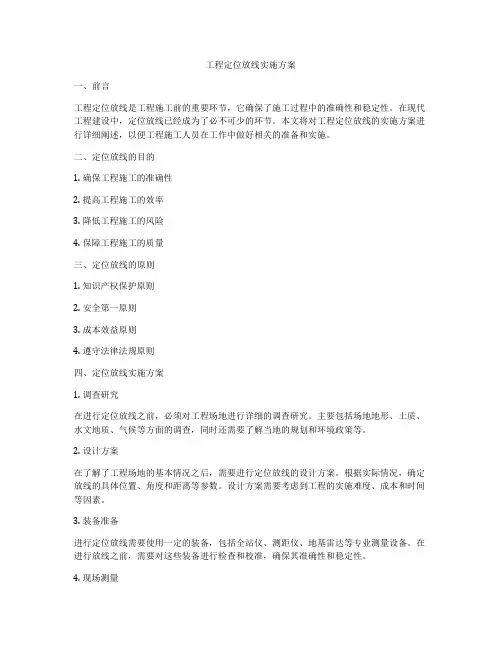

工程定位放线实施方案

工程定位放线实施方案一、前言工程定位放线是工程施工前的重要环节,它确保了施工过程中的准确性和稳定性。
在现代工程建设中,定位放线已经成为了必不可少的环节。
本文将对工程定位放线的实施方案进行详细阐述,以便工程施工人员在工作中做好相关的准备和实施。
二、定位放线的目的1. 确保工程施工的准确性2. 提高工程施工的效率3. 降低工程施工的风险4. 保障工程施工的质量三、定位放线的原则1. 知识产权保护原则2. 安全第一原则3. 成本效益原则4. 遵守法律法规原则四、定位放线实施方案1. 调查研究在进行定位放线之前,必须对工程场地进行详细的调查研究。
主要包括场地地形、土质、水文地质、气候等方面的调查,同时还需要了解当地的规划和环境政策等。
2. 设计方案在了解了工程场地的基本情况之后,需要进行定位放线的设计方案。
根据实际情况,确定放线的具体位置、角度和距离等参数。
设计方案需要考虑到工程的实施难度、成本和时间等因素。
3. 装备准备进行定位放线需要使用一定的装备,包括全站仪、测距仪、地基雷达等专业测量设备。
在进行放线之前,需要对这些装备进行检查和校准,确保其准确性和稳定性。
4. 现场测量在进行定位放线时,需要进行现场测量。
测量人员需要根据设计方案,对放线的具体位置进行测量和标注。
在测量过程中,需要密切配合,确保测量的准确性和一致性。
5. 放线实施在测量完成之后,需要对测量结果进行验证,并在实际场地进行放线。
在放线过程中,需要密切协作,保持高度的专注和准确性,确保放线的准确性和稳定性。
6. 数据记录在放线完成后,需要对测量数据进行记录和归档。
这些数据将作为工程施工的依据,确保施工的准确性和稳定性。
7. 结果验证在完成放线之后,需要对放线结果进行验证和确认。
如果有发现错误或偏差,需要及时进行修正和调整。
六、总结工程定位放线是工程施工前的重要环节,它对工程施工的准确性和稳定性起着决定性的作用。
因此,对工程定位放线实施方案的准备和实施非常重要。
工程施工定位放线报告

工程施工定位放线报告一、前言随着我国经济的快速发展,建筑工程事业取得了显著的成果。
在建筑工程施工过程中,施工定位和放线工作是至关重要的环节,它直接影响到工程的质量和进度。
本文将以某工程项目为例,详细介绍工程施工定位和放线的方法及注意事项。
二、工程概况本工程为某城市一座大型综合体建筑,包括地上建筑面积XXXX平方米,地下建筑面积XXXX平方米。
建筑结构复杂,功能齐全,包括商业、办公、住宅等多种业态。
为确保施工质量和进度,提高施测效率,本项目将全面推行数字化测量控制技术,为施工过程、施工质量提供控制依据。
三、工程施工定位1. 控制测量为确保工程施工定位的准确性,项目总包测量部提供了控制测量资料,作为整个工程施工放样的基准。
控制测量资料包括场区整体控制网和高程控制网,分为两级。
第一级为场区整体控制网,第二级为各分区工程施工的控制网。
2. 建筑物定位根据总平面图和建筑施工图纸,本项目采用1980西安坐标系进行建筑物定位。
建筑物定位工作主要包括以下步骤:(1)根据控制测量资料,设置建筑物定位桩。
(2)利用全站仪等测量仪器,测定建筑物定位桩的位置,确保其准确性。
(3)在施工现场设置明显的定位标志,以便施工人员遵循。
四、工程施工放线1. 放线依据本项目的放线工作主要依据以下资料进行:(1)红线图或甲方提供的图纸(设计图)坐标资料。
(2)中华人民共和国规范标准:《城市测量规范》CIJ8-99、《工程测量规范》GB50026-93、《建筑工程规划定位测量技术规定》YB004-001。
(3)所用仪器:全站仪、水准仪等。
2. 放线方法及步骤(1)根据放线图纸上的坐标点,利用全站仪等测量仪器进行定位放线。
(2)放线过程中,确保各放线点相对于控制点的点位误差在规定范围内。
(3)在实地勘察的基础上,确保放线点均在GPS施测范围内。
(4)采用钉木桩的方法进行放桩。
五、质量控制与验收工程施工定位放线工作完成后,需进行质量控制与验收。
施工定位放线详细讲解

03
定位放线方法与步骤
确定基准点
基准点是定位放线的 起始点,其坐标和位 置必须准确可靠。
基准点一般选择在相 对稳定的位置,如建 筑物的角点、道路交 叉口等。
在施工前,应先对基 准点进行校核,确保 其准确性。
确定坐标系与坐标点
根据施工图纸和现场实际情况, 确定合适的坐标系,确保测量 和定位的准确性。
02
定位放线前的准备工作
收集资料与现场勘查
01
收集工程设计图纸、相关规范和标准,了解项目要 求和定位放线精度。
02
对施工现场进行实地勘查,了解现场地形、地貌、 障碍物等实际情况。
03
核实定位依据,确保定位放线准确可靠。
制定定位放线方案
01
根据工程特点和现场实际情况, 制定定位放线方案,明确放线方 法、精度要求和安全措施。
坐标点是基准点的延伸,用于 确定建筑物的具体位置和尺寸。
坐标点应根据施工图纸和基准 点的位置进行计算和确定。
Hale Waihona Puke 使用测量仪器进行定位放线01
根据确定的坐标系和坐标点,使用测量仪器进行定位放线。
02
常用的测量仪器有全站仪、经纬仪、水准仪等,根据实际情况
选择合适的仪器。
在定位放线过程中,应遵循先整体后局部、先控制后碎部的原
这有助于提高施工质量和安全,减少施工事故的发生。
03
降低施工成本
准确的定位放线可以避免因位置偏差导致的返工和设计变更,从而降低
施工成本。此外,通过合理的规划和管理,可以优化施工流程,进一步
提高成本控制的效果。
定位放线的历史与发展
历史回顾
定位放线最早起源于古代的建筑和工程实践中。随着科技的发展和工程建设的需要,定位 放线技术不断得到改进和完善。
工程定位放线常用十大方法

工程定位放线常用十大方法工程定位放线方法(1)进场后首先对甲方提供施工图进行复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
根据工程的平面形状,决定采用矩形网控制按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m的现场控制网,建筑物的定位即以控制网轴线为准。
根据工程的平面形状,适宜于采用多边形现场控制网以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网工程的其它轴线依据主轴线位置确定。
在土方开挖期间,对于标高的测定采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时(>5mm)应予调整。
外控法施工要点施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。
应尽量以首层轴线位置为准,直接向施工层投测,避免逐层上投造成误差积累。
土建工程定位和测量放线方案

土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环,它直接关系到工程的准确性、稳定性和施工顺利进行。
本文将结合实际工程案例,详细介绍土建工程定位和测量放线的方案。
二、定位和测量放线前的准备工作1.确定控制点:首先根据工程图纸确定需要放线的位置和方向,并且选取几个控制点。
控制点需要具备稳定性和能够准确测量的条件,通常选择建筑物角点或者标志物。
2.测量仪器和设备准备:根据工程的要求和精度要求选择合适的测量仪器和设备,例如全站仪、水平仪、测距仪等。
需要提前检查仪器的精度和工作状况。
3.工程图纸准备:将工程图纸进行放大和标注,使其便于测量放线。
1.控制点的测量:首先利用全站仪或者GPS等仪器测量控制点的坐标,并标注在图纸上。
控制点的测量需要有两个以上的点来确定,通过计算坐标的平差得到系统的误差和变形。
2.定位点的测量:根据工程图纸上的要求,选取需要放线的位置和方向,利用全站仪进行定位点的测量。
放线的位置要符合设计要求,方向要与地理方位相符,可以通过磁针进行校正。
3.放线方式选择:根据土建工程的不同特点和要求,选择合适的放线方式。
常见的放线方式有基准线放线、交点放线、中心放线等。
放线需要利用测距仪、水平仪等仪器进行精确的测量和放线,确保放线的准确性。
4. 放线精度的控制:根据工程的要求和精度要求,控制放线的精度。
一般情况下,放线精度应控制在±5mm以内,可以通过多次测量和平差来控制精度。
四、实际工程案例以大型商业建筑项目为例,介绍定位和测量放线的具体步骤和方案。
1.根据工程图纸确定控制点:选取了建筑物四个角点作为控制点,确保了测量的稳定性和准确性。
2.测量仪器和设备准备:选用了高精度全站仪、水平仪和测距仪等测量仪器,并在实际测量前进行了仪器的校准和功能测试。
3.工程图纸准备:对工程图纸进行了放大和标注,方便后续的测量和放线。
4.控制点的测量:利用全站仪对控制点进行测量,得到了控制点的坐标,并标注在图纸上。
工程定位放线方案

工程定位放线方案在建筑工程中,工程定位是关键步骤之一。
工程定位的目的是为了将设计方案中的坐标系通过一定方式转换成现场中具体的点位,通过工程定位,施工人员可以按照设计方案的要求在实际场地进行施工,确保施工的准确性和稳定性。
在工程定位中,放线是必不可少的环节之一,下面将介绍一些常见的工程定位放线方案。
直角三边定位法直角三边定位法适用于三角形三边比例较小的情况。
具体操作步骤如下:1.根据图纸确定第一个基准点及三边的长度(如 A、B、C)。
2.以 A 点为圆心,以 AB 的长度为半径画一个圆。
3.以 C 点为圆心,以 BC 的长度为半径画一个圆,交于点 D。
4.连接 AD,在 AD 上到 A 点为 AB + BC 的长度,在 AD 上到 D 点为 AC的长度,从而确定第二个基准点 D。
5.在 BD 上到 B 点为 AB 的长度,在 BD 上到 D 点为 BC 的长度,从而确定第三个基准点。
通过直角三边定位法可以比较准确的确定一个三角形的位置。
等边三角形定位法等边三角形定位法适用于三边比例较大的情况,具体操作步骤如下:1.根据图纸确定第一个基准点及一个边的长度(如 A、AB)。
2.以 A 点为圆心,以 AB 的长度为半径画一个圆。
3.在圆上找到两个点 C 和 D ,使得 AC=AB,AD=2AB。
4.连接 BD 和 CD,则 BD 和 CD 的交点 E 即为第二个基准点。
5.以 BE 的长度为半径,以 E 点为圆心画圆,得到第三个基准点。
通过等边三角形定位法可以比较准确的确定一个等边三角形的位置。
根据坐标定位根据坐标定位是比较常见的工程定位方式。
通过建立平面直角坐标系,并在坐标系中确定一个或多个基准点,将坐标系中的点位坐标对应到现场中的实际点位。
坐标系的建立以及基准点的确定需要有专业的仪器和技术支持,一般由测量员进行操作。
高精度全站仪定位高精度全站仪定位是当前常用的一种定位方式,通过使用全站仪对建筑工程或其它工程实际点位进行精确定位。
工程施工_坐标_定位方法

在现代建筑工程中,精确的工程施工定位和坐标测量放线是保证工程质量、进度和成本控制的关键环节。
本文将详细介绍工程施工定位和坐标放线的相关方法。
一、工程施工定位方法1. 平面控制网建立为保证工程测量的统一性和连续性,建立统一的平面控制网是必要的。
平面控制网分为场区整体控制网和分区工程施工控制网。
场区整体控制网应覆盖整个工程区域,而分区控制网则根据工程分部、分项的需要进行设置。
2. 高程控制网建立高程控制网的建立应与平面控制网相结合,以确保工程的高程精度。
高程控制网可分为场区整体高程控制网和分区高程控制网。
场区整体高程控制网应为一个闭合系统,而分区高程控制网则可根据工程需要设置。
3. 施工定位方法(1)采用全站仪测量法:全站仪测量法是一种集光、电、磁于一体的现代化测量仪器。
通过全站仪测定建筑物的轴线与已知控制点之间的角度和距离,从而确定建筑物的位置。
(2)采用GPS测量法:全球定位系统(GPS)是一种高精度、全时段的定位技术。
通过在工程区域设置若干个GPS基准站,接收卫星信号,计算出工程部位的坐标。
(3)采用激光测距法:激光测距法具有测距速度快、精度高、不受天气影响等优点。
通过激光测距仪测定建筑物轴线与已知控制点之间的距离,从而实现施工定位。
二、坐标放线方法1. 数字化测量控制技术数字化测量控制技术是一种基于计算机技术的测量方法。
通过将设计图纸与实际工程现场相结合,利用专业软件进行坐标放线,提高放线效率和精度。
2. 传统测量放线方法(1)采用尺量法:通过钢尺直接测量建筑物轴线与已知控制点之间的距离和角度,从而确定建筑物的位置。
(2)采用光学测量法:利用经纬仪、水准仪等光学仪器测定建筑物轴线与已知控制点之间的角度和距离,实现坐标放线。
3. 现代测量放线方法(1)采用全站仪坐标放线:通过全站仪测定建筑物轴线与已知控制点之间的角度和距离,利用坐标转换公式计算出建筑物的坐标,实现坐标放线。
(2)采用激光扫描放线:利用激光扫描仪对建筑物进行三维扫描,获取建筑物的空间坐标,再利用专业软件进行坐标放线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程定位放线方法:(1) 进场后首先对甲方提供施工图进行复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状,决定采用矩形网控制。
按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m的现场控制网,建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状,适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时(>5mm)应予调整。
七.外控法施工要点:施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。
应尽量以首层轴线位置为准,直接向施工层投测,避免逐层上投造成误差积累。
(3)取正倒镜向上投测的平均位置,以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。
八.垂直度的控制采用吊线坠法:采用较重的特制线坠悬吊,以确定的轴线交点为准,直接向各施工层悬吊引测轴线。
(1)线坠的几何形体要规正,重量要适当(1~3kg)。
吊线用编织的和没有扭曲的细钢丝。
(2)悬吊时要上端固定牢固,线中间没有障碍,尤其是没有侧向抗力。
(3)线下端(或线坠尖)的投测人,视线要垂直结构面,当线左、线右投测小于3~4mm时,取其平均位置,两次平均位置之差小于2~3mm时,再取平均位置,作为投测结果。
(4)投测中要防风吹和震动,尤其是侧向风吹。
(5)在逐层引测中,要用更大的线坠(如5kg)每隔3~5层,由下面直接向上放一次通线,以作校测。
九.上部结构标高测法:±0.00以上的标高测法,主要是用钢尺沿结构外部向上竖直测量,在四周共设三处,以便于相互校核。
施测要点:(1) 起始标高线用水准仪根据水准点引测,必须保证精度。
(2) 由±0.00水平线向上量高差时,所用钢尺应经过检定,量高差时尺身应铅直并用标准拉力,同时要进行尺长和温度改正。
(3) 观测时尽量做到前后视线等长。
并采用铝合金直尺以硬铅笔划水平线,以确保精度。
(4) 当高度超过一尺长时,应精确地定出第二基点,由第二基点向上量测。
十.采用天顶准直法传递轴线:天顶准直法是使用能测设天顶方向的仪器,进行竖向投测。
仪器采用:配90°弯管目镜的经纬仪。
激光经纬仪。
激光铅直仪。
自动天顶准直仪。
自动天顶——天底准直仪。
将仪器安置在施工层的下面。
因此,施测中要注意对仪器的安全采取保护措施,防止落物击伤,并经常对光束的竖直方向进行检校。
十一. 采用建设激光测量仪进行轴线垂直传递:(1) 测量仪器建设激光测量仪是一种能自动保持工作精度,可适用于各类工程建设的多工序检测的便携式仪器,它具有6种功能(自动安平激光水平仪、自动安平激光水准仪、自动安平激光水平面仪、自动安平激光铅直平面仪、自动安平任意倾角激光束准直仪、自动安平激光圆锥面仪),是一种多功能、多用途、性能好、精度高的新颖测量仪,有助于提高测量精度和效率,节约劳力,提高工程质量和加快工程进度。
(2) 施工方法使用建设激光测量仪进行轴线竖向引测,首先选定控制点,将控制点选在1层或2层。
经测角、量边核准后,得引测控制点,组成控制网。
将新建立的控制网作为施工全过程中竖向控制和施工放样的依据,在以上各层楼面浇筑砼时,在对应于这4个控制点的位置处均预留150×150mm垂线投递孔,并在留孔处四周砌200mm高阻水圈,以阻挡投点时施工用水流洒在仪器上。
为减少激光束衍射而产生的误差,利用最有效可靠的测程(30~40m),分段进行投点。
投测时,将仪器置于控制点,调平,让激光束垂直投测到新测楼面留孔处放置的有机玻璃平板(300×300)接受靶上,记下激光束的光斑圆心位置,则可进行所测楼面的放线工作。
十二.建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异:当以城市控制点或场区控制网定位时,应选择精度较高的点位和方向为依据;当以建筑红线桩定位时,应选择与主要街道中心线平行的建筑红线为依据,并应以较长的已知边测设较短的边;当以原有建(构)筑物或道路中心线定位时,应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法,在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异,矩形建筑物宜用直角坐标法定位;任意形状建筑物宜用极坐标法定位;当量距有困难时,宜选用角度交会法定位。
十三.采用天底准直法传递标高:天底准直法是使用能测设天底方向的仪器,进行竖向投测,也叫俯视法。
采用仪器:垂准经纬仪。
自动天底准直仪。
自动天顶——天底准直仪。
将仪器安放在施工层,通过向天底方向投测的光束与在±0.00m层上的轴线控制点相重合,即将轴线传递到施工层。
十四.轴线的垂直传递采用内控法和外控法相结合的方法。
首先在首层的适当位置留设控制点,采用预埋铁板的方法,制点固定。
在施工上部结构层时,在控制点的施工层的相应位置留设孔洞,采用铅垂仪将控制点位置投影到各施工层。
同时采用激光经纬仪对各控制点的位置进行校核。
十五.变形观测的基本措施:为了保证变形观测成果的精度,除按规定时间一次不漏的进行观测外,在观测中应采取“一稳定、四固定”的基本措施。
(1) 变形观测依据的基准点、工作基点和被观测物上的变形观测点,其点位要稳定。
基准点是变形观测的基本依据,因此设三个稳固可靠的基准点,并每半年复测一次;变形观测点应设在被观测物上最能反映变形特征且便于观测的位置。
( 2) 变形观测所用仪器、设备要固定;观测人员要固定;观测的条件、环境基本相同;观测的路线、镜位、程序和方法要固定。
十六.对邻近建筑物影响的观测地下室施工过程中,为了及时掌握施工对邻近建筑物影响的程度,因此对邻近建筑物进行观测。
在基础施工影响范围以外设基准点,再根据设计要求,对距基坑一定范围的建筑物,设置沉降观测点,并精确地测出其原始标高。
以后根据施工进展,及时进行复测,以便针对变形情况,采取安全防护措施。
十七.施工塔吊基座的沉降观测:为了避免塔吊基座沉降(尤其是不均匀沉降) 而影响正常施工,和发生意外事故,因此对塔吊基座进行观测,检查塔吊基础下沉和倾斜状况,以确保塔吊运转安全,工作正常。
十八.日照对高层建筑上部位移变形的观测:由于考虑到日照对建筑竖向偏差具有重要影响,因此需进行观测。
观测随建筑物施工高度的增加,每30m实测一次,实测时应选在日照有明显变化的晴天天气进行,从清晨起每一小时观测一次,至次日清晨,以测得其位移变化数值与方向,并记录向阳面与背阳面的温度。
竖向位置使用天顶法工程沉降观测是施工中一项重要工作。
当浇筑基础垫层时,在垫层上埋设临时观测点。
当建筑施工到±0.00层时,再根据设计位置和要求埋设永久性观测点。
然后每施工一层、测设一次,直至竣工。
沉降观测必须由专业测量师负责,采取定人员、定仪器、定时间的三定方针。
以确保观测结果的准确。
沉降观测点位置与埋设方法见图示。
工程竣工时,沉降观测提供以下成果:(1)建筑物平面图:图上标有观测点位置及编号;(2)下沉量统计表:是根据沉降观测原始记录整理而成的各个观测点的每次下沉量和累积下沉量的统计值;(3)观测点的下沉量曲线。
二十. 为了基础施工阶段的安全,及时掌握挡土体的变形状况,对挡土体进行监测。
在护坡桩基坑一侧设置平行控制线,用经纬仪准线法,定期进行观测,以确保护坡桩的安全。
二十一.建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据,要分清场区平面控制网还是建筑物平面控制网,根据整体控制局部、高精度控制低精度的原则,以场区平面控制网控制建筑物平面控制网。
3.3.1大面积的建筑小区、大型建筑物或创市优重点工程,必须测设场区平面控制网,作为场区的整体控制,它是建筑物平面控制的上一级控制,应结合建筑物平面布置的图形特点来确定这种控制网的图形,可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区平整完成后在总平面图上进行设计,其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
(5) 方格网全部施测完成后,采用将所有建筑物一次性定位的方法来检验其准确性,对于未进行平差的方格网是一种较好的检验方法。
建筑方格网的测设方法是先测设主轴线,后加密方格网,并按导线测量进行平差。
3.3.2建筑物平面控制网是建筑物定位和施工放线的基本依据,它是场区内的二级平面控制。
建筑物平面控制网的图形,可以是一字形基线(两个控制点组成的)、十字形控制网或平行于建筑物外廓轴线的其他图形(图1)。
3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。
高程控制网布点的密度应恰当,一般每幢楼房应设置1~2个点,主要建筑物应设置3个点。
其测量方法可采用水准测量和光电测距中的三角高程测量方法。
高程控制网的等级为国家三、四等水准测量或等外水准测量等。
以上各等级都可作为建筑场区的首级高程控制。
当场区长、宽大于100 m时,可在场区内布置4个以上高程起始点,与已知高程点构成闭合水准路线进行测量。
