贝克曼梁测定路基路面回弹弯沉试验

For personal use only in study and research; not forcommercial use贝克曼梁测定路基路面回弹弯沉试验一、目的和要求1．本方法适用于测定各类路基路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。

2. 沥青路面的弯沉以路表温度20℃时为准，在其他温度测试时，对厚度大于5cm的沥青路面，弯沉值应予温度修正。

二、实验装置1.标准车：双轴、后轴双侧4轮的载重车，其标准轴荷载、轮胎尺寸、轮胎间隙及轮胎气压等主要参数应符合表2-1的要求。

测试车采用后轴100 kN的BZZ—100标准车。

表2-1 测定弯沉用的标准车参数2.路面弯沉仪：参见图2-1，由贝克曼梁、百分表及表架组成，贝克曼梁由合金铝制成，上有水准泡，其前臂(接触路面)与后臂(装百分表)长度比为2∶1。

弯沉仪长度有两种：一种长3.6m，前后臂分别为2．4m和1．2m；另一种加长的弯沉仪长5．4m，前后臂分别为3.6m和1.8m。

当在半刚性基层沥青路面或水泥混凝土路面上测定时，宜采用长度为5.4m 的贝克曼梁弯沉仪，并采用BZZ—100标准车。

弯沉采用百分表量得，也可用自动记录装置进行测量。

3.接触式路表温度计：端部为平头，分度不大于1℃。

4.其它：皮尺、口哨、白油漆或粉笔，指挥旗等。

图2-1 弯沉仪三、实验步骤1．准备工作a．检查并保持测定用标准车的车况及刹车性能良好，轮胎内胎符合规定充气压力。

b．向汽车车槽中装载(铁块或集料)，并用地中衡称量后轴总质量，符合要求的轴重规定，汽车行驶及测定过程中，轴重不得变化。

c．测定轮胎接地面积：在平整光滑的硬质路面上用千斤顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千斤顶，即在方格纸上印上轮胎印痕，用求积仪或数方格的方法测算轮胎接地面积，准确至0.1cm2。

d．检查弯沉仪百分表测量灵敏情况。

e．当在沥青路面上测定时，用路表温度计测定试验时气温及路表温度(一天中气温不断变化，应随时测定)，并通过气象台了解前5d的平均气温(日最高气温与最低气温的平均值)。

贝克曼梁测定回弹弯沉试验报告(弯沉计算表)

42
48
54
40
44
70
60
52
48
46
50
42
46
62
40
44
44
48
48
38
52
68
48
52
42
52
48
42
48
58
56
50
46
50
60
40
58
52
32
48
28
56
42
46
52
60
58
44
30
52
56
42
50
48
48
58
46
38
52
50
结论声明检验：
所检段落弯沉代表值满足设计要求。检测报告涂改无效，未加盖鲜章无效。对检测报告若有异议，应于报告签发之日起十五日内向本公司提出，逾期不予受理。
轮胎压强（MPa)
左车道
右车道
左车道
左轮右轮左轮右轮左轮右轮
56
58
48
52
52
48
0.70
右车道
左轮
右轮
42
40
54
46
48
54
46
46
46
42
46
52
58
60
48
48
42
38
46
48
50
42
50
52
36
34
52
60
52
40
42
52
38
48
50
68

路基路面弯沉试验检测记录表(贝克曼梁法).pdf

复核：
日期：
年月日
桩号
车道
试验条件
贝克曼梁弯沉仪
试验日期
结构层次
Hale Waihona Puke 测试车车型轮胎气压右侧 (MPa)
路面结构类型
保证率系数
剔除系数
路表温度 ( ℃）
左侧 (0.01mm)
初读数
终读数回弹弯沉
后轴重 (kN) 路基干湿状态路面厚度 (mm) 路面厚度 (mm)
右侧 (0.01mm) 初读数终读数回弹弯沉
备注: 试验：
第页，共页

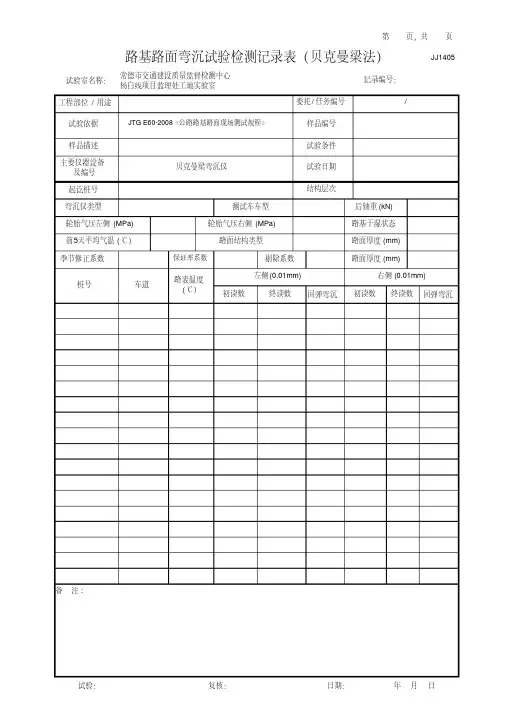

路基路面弯沉试验检测记录表（贝克曼梁法）
