解读中央空调系统能量计费的原理和优缺点
中央空调计量机械式、超声波、电磁式热量表对比
中央空调计费系统的机械式、超声波、电磁式三种热量表优缺点比对【艾科产品中心】中央空调计费系统作为现在节能型建筑必不可缺的能源管理系统，热量表作为其重要的测量能量工具，曾先后出现过机械式热量表、超声波热量表、电磁式热量表等三种热量表，使用规模、精确度、使用年限等都各有不同，究竟哪一个更适合中央空调的能量计量，下面对这三种热量表的优缺点进行全方位的对比。
名称机械式超声波电磁式优点①结构和生产工艺简单，价格低廉，②功耗相对较低，可采用内置式锂电池供电①测量管内无可动部件，堵塞问题不太严重；②安装无特殊要求，既可水平安装亦可垂直安装；③能满足腐蚀性载热流体对测量的要求；①无堵塞，压力损失小，可靠性和稳定性高，耐久性和寿命长；②全速平均采样测量准确度高③被测流体不影响流量检测结果④简化检定设备，利于推广。
⑤对低温差高流速的供热取暖方式，更能发挥其优良性能特点；⑥对管道及环境的震动适应性强；⑦满足腐蚀性载热流体测量要求；⑧安装无特殊要求，既可水平安装更希望垂直安装；缺点①易损件较多，易结垢堵塞，可靠性和稳定性低；②叶轮轴芯易磨损，腐蚀水质尤突出，工作耐久性低，使用寿命短；③较大压力损失降低供暖管网输送能力，旧管网改造难；④流量测量精度不高，流体流速较低时不能有效计量；①点速采样，检测精确度不高，市场难以承受价格高的多通道超声波检测；②需对载热流体作除垢处理；③水质对表测量性能有较大影响。
④被测流体温度变化对测量准确度有较明显影响。
⑤产生较大的压力损失。
⑥震动影响测量准确度和可靠性；①传统的电磁流量传感器结构复什，制造工艺繁琐，生产成本较高，因此产品的价格也相对很高②只能测量导电性液体作为载热流体的热量﹙流量﹚；③功耗相对较高，因此目前只能采用220V市电供电；市场空调计量市场的热量表以前使用较多机槭式热量表和超声波热量表，因产品出现较大面积的质量问题，故现在使用量电磁式热量表仅在楼栋总管道上少量安装，通径大都为DN20～DN500，使用广泛，精确度高。
中央空调计费系统
特点
中央空调计费系统管理软件是一套基于WINDOWS平台的中文管理软件。通过该软件，可以实时检测中央空调 系统的运行情况，方便物业公司对中央空调系统进行收费与管理。一般计费系统主要有以下特点：
计费功能 根据抄表的数据及收费项目的设置，计算用户的空调使用费，并输出及费单。计费单报表格式可以按照用户 要求自定义输出。计费数据可以导出为多种格式的文件输出。 实时监测 适时全面监控用户的使用情况，具备完善的日志查询功能，对故障进行报警。 智能化管理 统计中央空调的使用率。可以绘制出某段时间的使用曲线及统计某段时间的用量，为空调系统的管理提供科 学、详实的数据信息。 集成化控制 方便适用的批量操作，可以实现参数的设置和修改，轻松的远程集中控制等功能。
理论发展
中央空调计费系统的发展
自中央空调发明运行以来，对中央空调的使用收费是一直困扰着业界专家的问题之一。在未采用计量技术时 期，国外普遍采用按面积分摊收费的方式进行收费。到了20世纪70年代，由于石油危机的出现，随着人们认识到 节约能源的重要性，节能技术和设备随之得到迅猛发展。在推广供热计量技术过程中，如何选择计量方式从而达 到节能目的，并提高经济效益的目的，成为中央空调收费的热点问题。
感谢观看
原理简介
传统热计量技术理论上是可以对单户进行能量计算的，只要得到温度差，热载体的流量便可计算出用户的能 量使用量。但是，由于该理论对计量流量的流量计，温度计的精度非常苛刻，而且积分方程中，温度和流量是关 键的参数，因此，在统计方面存在着两难的尴尬局面：一难，精度不高的设备，计量不精确，数据依据不科学； 二难，高精度计量设备费用高昂，不易于广泛推广。
（2）、查厂家是否有《中华人民共和国制造计量器具许可证》和《中华人民共和国计量器具型式批准》，此 为关键一点，没有此证，则没有资格生产计量器具，产品则不是合法性产品。
中央空调计费系统能量表,冷热能量计介绍
中央空调计费系统能量表是用于测量及显示暖通系统中水流经热交换系统所释放或吸收能量的仪表。
对于这种仪表用户了解的比较少，下面是深圳邦德瑞厂家的小编分享的中央空调计费系统能量表，冷热能量计产品介绍。
1.中央空调计费系统能量表，冷热能量计是利用超声波流量换能器和温度传感器测量供水流量及供、回水温度差，从而计量及显示水流经热交换系统所释放或吸收热量的仪表。
2.利用测量原理，从根本上解决因管道水压不稳、水锤、抖动引起的脉冲累计现象，更无需担心强磁的攻击，稳定可靠。
3.利用换能器测量，管段为直通一体结构，测量机构无运动部件，从而不存在磨损，计量精度不受使用周期影响。
4.测量机构无运动部件，从而大大降低了压损。
使用寿命长，特别适合杂质含量高的水质。
5.该仪表专为楼栋供热管路设计，可任意角度安装，当有磁铁干扰时，仪表测量不受任何影响。
6.供电采用3.6V锂电池供电，一只电池使用寿命长达6年，避免了现场布线的麻烦。
7.超低功耗设计，空管时自动进入省电模式。
8.具有多功能报警指示，方便后期维护。
9.配有M-BUS通讯功能，可实现远程抄表，也可选配RS485通讯方式。
10.18个月历史记录存储，供用户查询11.可以任意角度安装，方便施工。
12.显示表头可四面调整，可摘离表体操作。
13.适用范围：公建、楼栋计量、热交换站热计量、热源计量、集中供热（冷）系统热计量，各种热量分配法总量计量。
中央空调计费系统能量表，冷热能量计材质不锈钢或铸钢公称口径（mm）DN15～DN3000测量范围温度范围（℃）-30-160～95（出厂默认，超出此范围，订货时提出）最小配对温度误差（℃）±0.1最大允许工作压力（MPa）5（超出此范围，订货时提出）准确度2级温度传感器类型Pt100防护等级一体机：IP68；分体机：下位机IP68，上位机IP65和IP68选配工作电源电池供电，一节电池可连续工作6年以上。
AC220V±10%，DC24V订货时提出）功耗（mW） <0.8工作环境环境B类通讯类型RS-485，主要显示内容 10位数字+提示符液晶显示中央空调计费系统能量表，冷热能量计累积热量MW·h或GJ，热功率MW；功率、瞬时流量m3/h、累积流量m3、供水温度℃、回水温度℃、温差K、累积工作时间h日期：年/月/日、时钟：时/分/秒累积热量显示范围：0～999999.99MW·h。
中央空调节能工作原理和优点
聊城金诺是专业针对节能环保产品研发、生产、销售、合同能源管理、节能诊断于一体的高新科技企业，被国家发改委、财政部审批为全国节能服务公司。
具有独立法人资格，属于国家发改委合同能源管理备案企业。
下设机构：节能环保产品的研发中心、节能环保产品实验基地、燃煤锅炉节能技改安装服务中心、空调节能环保技改服务中心、纳米电热膜节能技改中心、产品销售中心、售后服务中心、有多项国家专利。
我司自主研发的节能环保型煤炭气化节煤装置再获国家发明专利，它能使固态煤经过打锤多级粉碎通过风选瞬间产生可燃烧的煤气体，煤气体中的炭微料最小可达600目，再利用电磁技术，使输煤管道产生磁场效应，使碳与氧的化学反应速度增强，碳的氧化速度加快，煤炭燃点降低，悬浮在炉膛中的炭微料燃烧时间加长，得到充分燃烧，大大提高煤炭的热效率。
用在链条锅炉上节能效果达10-25%，用在沥青搅拌燃油炉上节能效果可达40%以上。
金诺简介1.中央空调工作原理中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成，其系统结构如:(图1所示)制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风中的冷却盘管中，由风机吹送冷风达到降温的目的。
经蒸发后制冷剂在冷凝器中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水泵到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
2.中央空调应用背景中央空调系统是一个庞大的设备群体，大量的统计结果表明，空调系统所消耗的电能，约占楼宇电耗的40～60%。
就任何建筑物来说，选用空调系统都是按当地最热天气时所需的最大制冷量来选取择机型的，且留有10%～15%的余量，各配套系统按最大负载量配置，这种选择不是最合理的。
在组成空调系统的各种设备中，水泵所消耗的电能约占整个空调系统的四分之一左右。
早期空调的水泵普遍采用定流量工作，能源浪费非常严重。

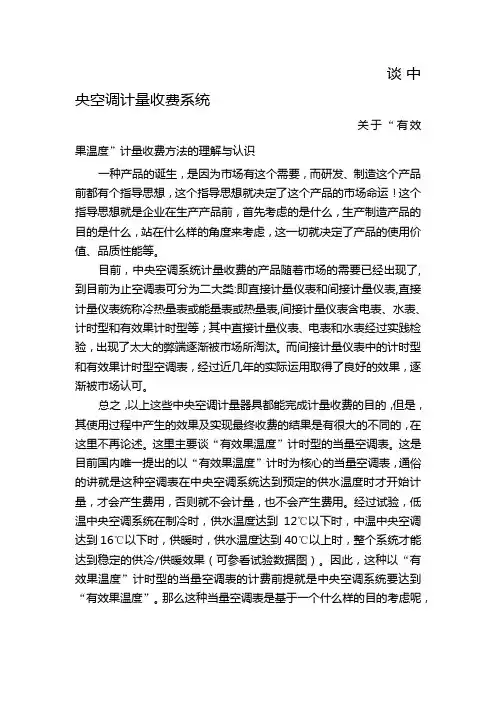

谈中央空调计量收费系统
谈中央空调计量收费系统关于“有效果温度”计量收费方法的理解与认识一种产品的诞生，是因为市场有这个需要，而研发、制造这个产品前都有个指导思想，这个指导思想就决定了这个产品的市场命运！这个指导思想就是企业在生产产品前，首先考虑的是什么，生产制造产品的目的是什么，站在什么样的角度来考虑，这一切就决定了产品的使用价值、品质性能等。
目前，中央空调系统计量收费的产品随着市场的需要已经出现了,到目前为止空调表可分为二大类:即直接计量仪表和间接计量仪表,直接计量仪表统称冷热量表或能量表或热量表,间接计量仪表含电表、水表、计时型和有效果计时型等；其中直接计量仪表、电表和水表经过实践检验，出现了太大的弊端逐渐被市场所淘汰。
而间接计量仪表中的计时型和有效果计时型空调表，经过近几年的实际运用取得了良好的效果，逐渐被市场认可。
总之，以上这些中央空调计量器具都能完成计量收费的目的，但是，其使用过程中产生的效果及实现最终收费的结果是有很大的不同的，在这里不再论述。
这里主要谈“有效果温度”计时型的当量空调表。
这是目前国内唯一提出的以“有效果温度”计时为核心的当量空调表，通俗的讲就是这种空调表在中央空调系统达到预定的供水温度时才开始计量，才会产生费用，否则就不会计量，也不会产生费用。
经过试验，低温中央空调系统在制冷时，供水温度达到12℃以下时，中温中央空调达到16℃以下时，供暖时，供水温度达到40℃以上时，整个系统才能达到稳定的供冷/供暖效果（可参看试验数据图）。
因此，这种以“有效果温度”计时型的当量空调表的计费前提就是中央空调系统要达到“有效果温度”。
那么这种当量空调表是基于一个什么样的目的考虑呢，为什么要确定这样一个“有效果温度”呢？这就是前面提到的，一个产品研发、制造前的指导思想，我们就从以下几个方面来谈谈：一、从使用者的角度看中央空调系统计量收费关系到我们每一个人的利益，如果您家安装的是集中中央空调供冷/供热系统，且装了分户计量收费器具，那么您就是这个产品的使用者。
中央空调计费系统介绍
能量型计费系统构成部件
能量积算仪：计算冷（热）量，RS485远传 流量计：测量流量 温度传感器：测量供、回水温度
C03P能量积算仪
产品介绍 • 能量积算仪是艾科“能量型”计费 系统的核心产品，通过对配对温度 传感器及流量计数据的采集，根据 热力学原理，自动对交换的热量进 行积算，得出热交换量，并上传到 上位计算机。 • 可实时查询热交换量，在液晶显示 屏中显示瞬时温度、流量、热量等 数据，并实现柱状图显示历史数据。
电磁流量计产品
温度传感器
①
要求配对误差不超过0.1 ℃，保证计量精度，空 调制冷时温差很小，一般理论设计为５℃，实际 使用中２-3度比较常见； 4线制配对温度传感器，导线可以加长到120米， 而不影响温度测量精度。（普通热能表的温度传 感器是采用两线制，导线不能随便延长，不方便 施工）； 测温范围广，稳定性能好； 采用护套安装，维护不用放水，检修方便。
C02T分体式 1、接线端子排列有防护层； 2、采样器与温控器分离，温度测 优点 量准确度高； 3、数据存储在采集器中，解决了 更换温控器数据丢失的问题； 4、双路供电，通信稳定； 1、接线困难，存在隐患； 2、强、弱电一体，接线排列密集，可靠性 差； 3、变压器发热，测量温度有误差； 缺点 价格相对较贵 4、单电源工作，稳定性差； 5、数据存储在温控器中，更换会导致数据 丢失； 6、接线端子有限，只适用于两线阀，不适 用于三线阀。 价格相对便宜 C02T一体式
能量型空调计费方式总结
① ② ③ ④ ⑤ ⑥
理论最好，价格昂贵，能量型适合大的区域或整栋楼的计量 关键在于流量计和温度传感器的选型和结构的设计 建议选择在水中无机械运动部件的流量计，艾科公司优先推荐电 磁流量计，其次是超声波流量计 不同流量计有不同的适用环境，没有万能的流量计 温度传感器选用高精度配对的四线制温度传感器PT1000、PT500 分体式设计预防冷凝水结露
中央空调计费系统
中央空调计费系统设计方案目录第一章中央空调计费产生的背景 (3)第一节中央空调计费的现状 (3)第二节使用中央空调计费系统的优越性 (3)第三节中央空调的费用组成 (4)第二章XX计费系统 (5)第一节XX的基本原理 (5)第二节XX的基本结构 (6)第三节系统结构及功能 (6)第四节设备功能介绍 (7)第五节系统主要技术参数 .................................................. 错误!未定义书签。
第六节价格制订原则 (7)第三章XX的基本原理和结构 (8)第十节XX的基本原理 (8)第十一节XX的基本结构 (8)第十二节XX系统的价格制定 (9)第四章软件功能简介 (11)附件一：用户使用说明 (18)一中央空调计费产生的背景1、中央空调计费的现状随着经济的不断发展，中央空调在商业性大楼和民用住宅中已被广泛采用。
但收费方式则基本上沿用暖气系统按面积平摊计费方式。
即：由物管部门根据当地的一般情况定出每平方米价格，各用户按承租总面积付费。
这种收费方法存在以下弊端：用户的恶性消费由于收费是按面积分摊，用户交费均为定值，与使用情况无关，这就形成了各用户“用与不用一样，用多用少一样”；“不用白不用，用也白用”的消费概念。
以致于用户很少关空调，不管是否需要，空调总在使用。
敞开门窗用空调等各种恶性消费现象随处可见，形成“供多少用多少”的局面。
运行费用增加由于没有计费系统，只能按面积平摊，每月费用是一个定额。
因此造成吃“大锅饭”的消费观念，在这种消费方式下，系统的节能措施（诸如变频之类）难以发挥作用，因此造成运行费用增加、维护费用加大，其结果就是用户负担加重。
造成物管部门与用户的纠纷由于不能了解用户的使用情况，没有收费依据，采用按平方米收费，不论季节，每月均未定额。
当碰上用户外出，空调长期不用，或气温变化，不需要用空调等情况时，这种收费方式就变成了强迫消费，用户往往拒绝付费。
中央空调计费系统简介
1、冷水机组在一定温度运行；
2、风机盘管二通阀打开； 3、风机运行； 保证时间性计量有效性的技术手段： （1）采用联动控制：冷冻水泵的运行状态——能源站冷冻水温度传感器—— 风机盘管的开关状态——电动二通阀的开关状态 计费仪联动：检测与否，根据冷冻水泵的运行状态来启动和停止计费。 （2）采用温度联动控制：楼栋供水管上的温度传感器——风机盘管的开关状 态 通过上述方式决定计量系统开始/停止启动的时间。
软件操作说明
中央空调计费系统集中控制与管理
时间型状态检查
能量型状态检查
软件操作说明
中央空调计费系统集中控制与管理
各末端动态监控
中央空调计费系统集中控制与管理
集中抄表
中央空调计费系统集中控制与管理
分时段计费
权限管理
中央空调计费系统集中控制与管理
总述
——对于大型集中中央空调供应项目而言，计费的集中控制与管 理将变得十分必要，且对于数目众多的小户型分户式计量尤其突 出。 ——现对于计费的集中控制与管理开发已相当成熟，并发展出 各自独特的优势。
中央空调系统计量方式
1、能量型中央空调计量方式 2、时间型中央空调计量方式
中央空调系统计量方式
时间型计量
能量型计量
能量型中央空调计量方式
能量积算仪：计算冷（热）量 电磁流量计：测量流量
温度传感器：测量供、回水温度
能量型中央空调计费方式
原理计算公式：
Q=∫ρqv（h1-h2）dг
• • • • • • Q—热交换系统输出的冷量（W） ρ—流经流量计的冷冻水密度（kg/m3）； qv— 流经流量计的水的体积流量（m3/s）； h1—供水焓值（J/kg）； h2—回水焓值（J/kg）； г—供冷（热）的时间（s）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解读中央空调系统能量计费的原理和优缺点
当中央空调系统纳入商业营运体系之后，“如何计费”就成了经营者考虑的首要问题。
中央空调系统计费方式主要有时间型计费、能量型计费和时间型能量型综合计费三种方式，这三种方式在不同情况下，都存在一定的优势和弊端，下面着重为您谈谈能量计费方式，分析中央空调能量计费原理和优缺点。
能量型中央空调计费原理：
在每个需要独立计费都中央空调系统进、回水管道上各安装一支配对的高精度温度传感器，并在回水管道上安装一台电磁流量计，用流量计计量流经的冷冻水流量的大小，用进水、回水的温差来计算能量的损耗，同时将温度信号和流量信号接入能量积算仪，监控系统根据能量积算仪进行精确计费。
能量型中央空调优缺点：
优点：这种通过流量、温度的瞬间变化计算精准、方式透明，容易为用户所接受。
实现“谁使用谁付费，用多少交多少”原则。
缺点：系统复杂设备成本高，传感器防干扰工艺有待完善、系统施工要求和成本也更高。
因此，能量计费中央空调比较适合高档小区、公寓型家庭用户。
而大型建筑、大型社区或商铺、写字楼等，普及程度不大。
