图纸自审流程及要求

设计交底及图纸会审的内容及流程

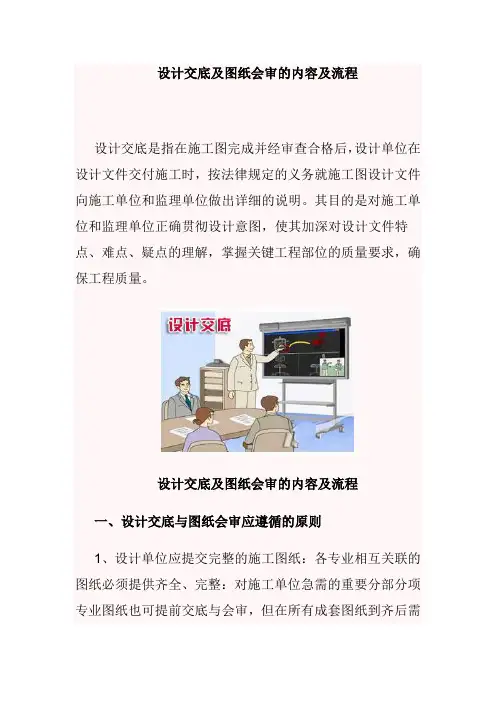

设计交底及图纸会审的内容及流程设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。

其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。

设计交底及图纸会审的内容及流程一、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。

这些现象是不正常的。

图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。

2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。

各专业图纸之间必须核对。

3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。

进行设计交底与图纸会审的工程图纸，必须经建设单位确认。

未经确认不得交付施工。

4、凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。

二、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工图纸会审制度范本

施工图纸会审制度范本一、概述施工图纸会审是在工程项目施工前的重要步骤之一，旨在通过专家、技术人员及有关方面的共同参与，对施工图纸进行全面审查、评估和讨论，以确保图纸的准确性、合理性和可行性。

下面将就施工图纸会审的程序、责任和要求等进行详细说明。

二、程序1. 会审前准备(1) 组织人员：项目经理根据项目需求确定参会人员，包括设计单位代表、施工方代表、监理人员、技术专家等。

(2) 编制会审计划：项目经理根据项目进度制定会审计划，明确会审的时间、地点、参会人员及具体内容。

(3) 提供资料：设计单位应在会审前提供施工图纸、相关技术资料和规范要求等，确保会审的顺利进行。

2. 会审过程(1) 开会前准备：参会人员应提前研读施工图纸及相关文件，做好充分准备。

(2) 会议召开：项目经理主持会议，逐项讨论施工图纸的各项内容，提出问题，发表意见和建议。

(3) 问题解决：会议期间，针对提出的问题和意见，各方应积极探讨并提出解决方案，确保问题得到妥善解决。

(4) 会议纪要：将会议的讨论内容、意见和建议等记录并保存，成为会审总结的重要依据。

(5) 评估意见：会审结束后，相关人员根据会审结果，形成评估意见及会审报告，反馈给设计单位、施工方和监理单位。

3. 会审后总结(1) 会审报告：项目经理根据会审纪要和评估意见，编写会审报告，详细记录会审过程和结果，并提出有针对性的建议。

(2) 传达落实：会审报告应及时传达给设计单位、施工方和监理单位，并督促各方按照会审结论进行调整和完善，确保施工图纸的质量和可行性。

(3) 存档管理：会审报告及相关会审资料应归档保存，作为工程项目的重要文件，供后续工作参考。

三、责任1. 项目经理(1) 制定会审计划，组织监督会审的进行。

(2) 主持施工图纸会审会议，确保会议秩序和讨论质量。

(3) 编写会审报告，对会审结果及时进行总结和反馈。

(4) 监督会审结论的落实，确保施工图纸的质量和可行性。

2. 设计单位(1) 准备完整的施工图纸和相关技术资料，按时提供给项目经理。

图纸自审管理制度

图纸自审管理制度第一章总则第一条为规范图纸自审工作，提高自审质量，保证建筑工程设计图纸的合法合规性，制定本制度。

第二条本制度适用于公司工程设计部门所有设计人员，包括设计师、工程师、技术人员等。

第三条图纸自审是指设计人员在完成设计图纸后，按照相关规范和标准，对设计图纸进行自我审核、检查、评定和确认的行为。

第四条图纸自审应当遵循科学、严谨、细致、规范的原则，确保设计图纸的质量和可靠性。

第五条图纸自审应当根据工程设计图纸的复杂程度和重要性设置不同的自审级别，并明确各级别的自审内容和要求。

第六条图纸自审不得替代专业评审和审核工作，设计人员应当积极配合专业评审和审核人员进行设计工作。

第七条设计人员应当按照有关规范和标准，对图纸自审进行记录和归档，以备查阅和审核。

第八条公司工程设计部门应当建立健全图纸自审管理制度，配备足够的自审人员，确保自审工作的顺利进行。

第二章自审人员的组成和要求第九条设计人员应当具有相应的技术资格和行业经验，具备良好的设计能力和自审素质。

第十条自审人员应当认真负责，严格执行自审要求，严禁违反规定，造成设计失误和经济损失。

第十一条自审人员应当不断学习和提高自身业务水平，积极参加各类培训和学习活动，不断提升自我审查能力。

第十二条自审人员应当具备团队合作精神，善于与他人沟通合作，共同完成设计图纸的自审工作。

第十三条自审人员应当具备较强的责任心和敬业精神，对设计图纸的准确性和完整性负责，并积极主动发现和解决问题。

第三章自审流程和方法第十四条设计人员应当在完成设计图纸后，根据设计要求和自审级别要求，确定自审范围和内容。

第十五条自审人员应当结合相关规范和标准，对设计图纸进行逐项审核，发现问题及时整改。

第十六条自审人员应当发布自审报告，记录自审过程和结果，形成自审记录，并报送设计主管审核。

第十七条自审人员应当根据设计主管的审核意见，及时修改和完善设计图纸，确保设计质量达到要求。

第十八条自审人员应当及时将自审记录和修改意见反馈给设计主管，以便下一步的设计工作进行。

施工图纸自审内容

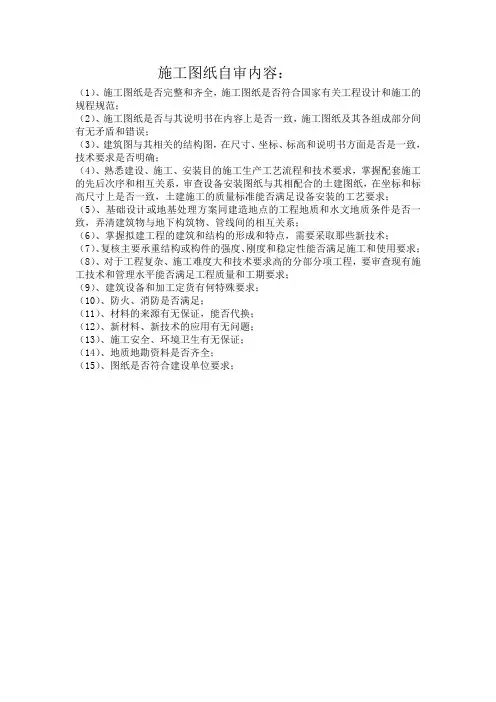

施工图纸自审内容：
（1）、施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的规程规范；
（2）、施工图纸是否与其说明书在内容上是否一致，施工图纸及其各组成部分间有无矛盾和错误；
（3）、建筑图与其相关的结构图，在尺寸、坐标、标高和说明书方面是否是一致，技术要求是否明确；
（4）、熟悉建设、施工、安装目的施工生产工艺流程和技术要求，掌握配套施工的先后次序和相互关系，审查设备安装图纸与其相配合的土建图纸，在坐标和标高尺寸上是否一致，土建施工的质量标准能否满足设备安装的工艺要求；（5）、基础设计或地基处理方案同建造地点的工程地质和水文地质条件是否一致，弄清建筑物与地下构筑物、管线间的相互关系；
（6）、掌握拟建工程的建筑和结构的形成和特点，需要采取那些新技术；（7）、复核主要承重结构或构件的强度、刚度和稳定性能否满足施工和使用要求；（8）、对于工程复杂、施工难度大和技术要求高的分部分项工程，要审查现有施工技术和管理水平能否满足工程质量和工期要求；
（9）、建筑设备和加工定货有何特殊要求；
（10）、防火、消防是否满足；
（11）、材料的来源有无保证，能否代换；
（12）、新材料、新技术的应用有无问题；
（13）、施工安全、环境卫生有无保证；
（14）、地质地勘资料是否齐全；
（15）、图纸是否符合建设单位要求；。

图纸自审制度

图纸自审制度一、图纸自审由项目部技术负责人负责组织。

二、接到图纸后，工程部、总工室应及时安排或组织各专业有关人员及钢筋翻样、放线员、工长进行自审，并提出各专业自审记载。

三、及时召集有关人员，组织内部会审，针对各专业自审发现的问题及建议进行讨论，弄清设计意图和工程的特点及要求。

四、图纸自审的主要内容：1、各专业施工图纸的张数、编号与图纸目录是否相符；2、施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾；3、平面图所标注坐标、绝对标高与总图是否相符；4、图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误；5、建筑施工图与结构施工图与设备基础、水、电、暖、卫、通等专业施工图的轴线、位置（坐标）标高及交叉点是否矛盾。

平面图、大样图之间有无矛盾。

6、图纸上构配件的编号、规格型号及数量与构配件一览表是否相符；7、是否有新工艺、新材料的应用。

五、图纸自审后，应将发现的问题及有关建议做好记载，待图纸会审时提交讨论解决。

8.48、图纸会审制度一、图纸会审目的了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾，尽最大可能解决在开工之前。

二、会审参加人员项目经理、项目技术负责人、各专业技术人员、质检员及其他相关人员。

三、会审时间一般应在工程开工前进行，特殊情况也可边开工边组织会审（如图纸不能及时供应时）。

四、会审组织一般由建设单位组织，项目部应根据施工进度要求，督促业主尽快组织会审。

五、会审内容1、审查施工图设计是否符合国家有关技术、经济政策和有关规定；2、审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况；3、审查建设项目坐标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错；4、审查图纸及说明是否齐全和清楚明确，核对建筑、结构、上下水、暖卫、通风、电气、设备安装等图纸是否相符，相互间的关系尺寸及标高是否一致；5、审查建筑平、立、剖面图之间的关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致；6、审查建设项目与地下构筑物、管线等之间有无矛盾；7、审查结构图本身是否有差错及矛盾，结构图中是否有钢筋明细表，若无钢筋明细表，钢筋砼关于钢筋构造方面的要求在图中是否该说明清楚，如钢筋锚固长度与抗震要求长度等；8、审查施工图中有那些施工特别困难的部位，采用哪些特殊材料、构件与配件，货源如何组织；9、对设计采用的新技术、新结构、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨。

设计交底及图纸会审的内容及流程

设计交底及图纸会审的内容及流程设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。

其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。

设计交底及图纸会审的内容及流程一、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。

这些现象是不正常的。

图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。

2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。

各专业图纸之间必须核对。

3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。

进行设计交底与图纸会审的工程图纸，必须经建设单位确认。

未经确认不得交付施工。

4、凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。

二、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

建筑施工图纸的自审内容

建筑施工图纸的自审内容1.3建筑施工图纸的自审内容施工图设计文件的自审，是参与建设各个单位在接到施工图纸后，先组织各专业有关人员进行施工设计文件的学习，然后组织这些人员进行图纸综合审查。

对图纸的合法性和对存在的问题，先在单位内部统一口径并加以整理，然后把这些问题带到图纸会审时逐条加以解决。

施工单位组织图纸自审的目的在于：督促施工技术人员熟悉图纸，弄清设计意图，尽量减少会审时因不熟悉设计图纸而增添麻烦，图纸自审的内容如下：1)图纸是否经设计单位正式签署、盖章，校审签字是否齐全。

2)地质勘探资料是否齐全。

3)设计图纸与说明是否齐全；按照目录供图的份数和张数是否齐全。

4)设计地震烈度是否符合当地要求。

5)图纸相互间有无矛盾；专业图纸之间、平立剖面之间有无矛盾，标准有无遗漏。

6)总平面图与施工图的几何尺寸、平面位置、标高等是否一致，施工图存在的错、漏、缺等问题。

7)是否满足防火、消防、人防、抗震等相关规定。

8)图纸表示方法是否清楚；施工图中所列各种标准图集施工单位是否具备。

9)材料来源有无保证，能否代换，能否满足设计要求；"四新"(新材料、新技术、新结构、新工艺)的应用有无问题。

10)地基处理是否合理，设计是否存在不能或不便于施工的技术问题，或导致质量与安全等方面的问题。

11)管线、设备、道路与建筑物之间有无矛盾，布置是否合理。

12)施工安全、环境卫生、文明施工有无保证。

13)总图内的建构物基础施工中，对周围环境、文物保护有无影响。

14)图纸是否符合建设部工程质量安全监督与行业发展司2004年1月颁发《施工图设计审查要点》(建质[2003]2号)的规定。

1.4建筑施工图会审的目的和方法1.4.1图纸的会审图纸会审由建设单位或业主组织。

由设计单位、施工单位、消防单位、建设单位及监理单位等的相关技术人员参加。

首先由建设单位介绍工程建设情况，然后由设计单位相关人员介绍设计意图，最后由施工单位对图纸提出在自审中发现的问题，由设计人员和施工单位协同解决。

图纸自审流程及要求

图纸⾃审流程及要求
结构专业图纸⾃审流程及审图要求
编制⽬的：提⾼施⼯图设计深度，规范施⼯图设计质量。

审图⽬的：审查施⼯图图纸的“错、漏、碰、缺”⼀般性问题，协调各专业图纸的⼀致性。

⾃审流程：
结构设计⼈员将结构施⼯图和结构模型整理好并将施⼯图打印成A3⽩图以备审查。

1、校对
孟⼯和王⼯的结构施⼯图⾸先进⾏⾃审后把A3⽩图交由刘⼯进⾏初审；刘⼯、蒋⼯设计的结构施⼯图可先由孟⼯和王⼯共同进⾏初审（同时学习刘⼯、蒋⼯图纸设计深度，结构构造做法）同时刘⼯和蒋⼯施⼯图纸和模型进⾏互审，将图纸存在的问题和结构模型存在的问题⼀并标⽰在A3⽩图上。

设计⼈员依据图纸问题进⾏修改。

2、审核：将依据校对意见修改后的施⼯图和模型统⼀交给蒋⼯进⾏审核。

3、审定：将依据审核过程中存在的问题进⾏修改后的图纸和模型交给济南或者北京设计院进⾏审定。
