光学测量应用举例
光学影像测量仪在小孔直径测量中的应用
6.根据被测工件的特点，利用光学镜头对工件进行工件定位。
7.根据图纸上标明的工件加工基准，建立工件的零件坐标系。
8.测量所有的要求特征。
9.构造两点距离来求内径直径定点高度上的尺寸。
10.输出报告。
光学测量仪测量误差的主要来源有以下四点：
光学影像测量仪在小孔直径测量中的应用
光学影像测量仪是利用光学引导、具有探针和激光扫描多维测量的一款仪器， 利用软件进行编程测量，首先利用光学镜头对被测工件进行工件定位，然后利用其探针测量工件，建立工件坐标系，根据工件的坐标来确定其被测高度，按被测工件的指定高度自动测量其内径，得到相应高度的内径尺寸。
以上资料由东莞市亿辉光电科技有限公司分享提供
1.环境测量温度，温度是影响测量机精度的最大因素。
2.零件与测量机是否等温测量。
3.测量机本身的不确定度。
4.被测零件的形状误差及基准的正确选择。
计量工作是一门基础技术工作，它带来的经济效益完全由最终产品的效益来间接体现。利用光学测量仪测量10mm 以下定点高度的高精度小孔直径，为新产品试制和新产品测绘提供了可靠的数据依据，其产品的经济效益可观，社会效益显著。
光学测量仪测量方法
1.首先把被测工件端面基准放被测孔上的细小毛刺，以便测量。
2.把被测工件放在平台上进行合温。
3.明确工件的基准面，确定工件的装夹方式，选择适当的探针。
4.根据确定工件的加工方式，一次装夹工件。

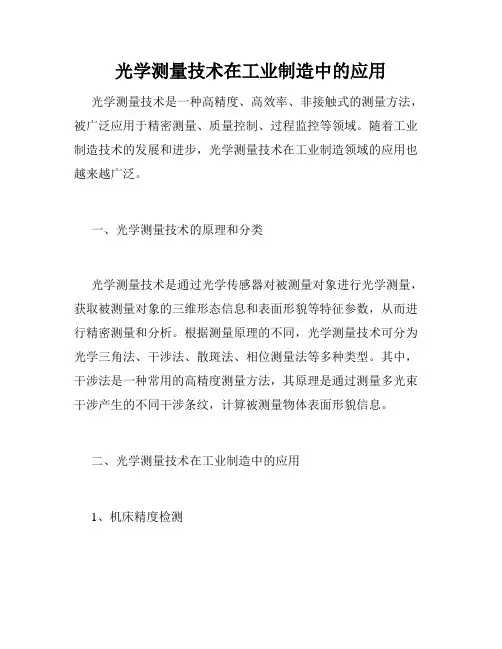

光学测量技术在工业制造中的应用
光学测量技术在工业制造中的应用光学测量技术是一种高精度、高效率、非接触式的测量方法，被广泛应用于精密测量、质量控制、过程监控等领域。
随着工业制造技术的发展和进步，光学测量技术在工业制造领域的应用也越来越广泛。
一、光学测量技术的原理和分类光学测量技术是通过光学传感器对被测量对象进行光学测量，获取被测量对象的三维形态信息和表面形貌等特征参数，从而进行精密测量和分析。
根据测量原理的不同，光学测量技术可分为光学三角法、干涉法、散斑法、相位测量法等多种类型。
其中，干涉法是一种常用的高精度测量方法，其原理是通过测量多光束干涉产生的不同干涉条纹，计算被测量物体表面形貌信息。
二、光学测量技术在工业制造中的应用1、机床精度检测光学测量技术可用于机床精度测试，通过对机床工作台表面形态进行测量，计算机床坐标轴的误差范围，从而评估机床精度和可靠性。
此外，光学测量技术还可以用于难以直接测量的工件,如空心轴等。
2、3D打印机生产光学测量技术在3D打印机生产中的应用越来越受到关注。
通过使用光学传感器对打印过程进行监控和控制，可以准确掌握打印速度、层厚度等参数，提高打印效率和质量。
3、产品外观检测光学测量技术可以快速准确地检测工件表面的几何形状和位置，对于产品外观的追求，光学测量技术也被广泛应用于汽车、家电等领域。
其中，散斑干涉法被广泛应用于汽车车身、发动机等零部件的检测上,精度极高。
4、动态监测光学测量技术可用于动态监测，如对旋转机械的运动轨迹、叶片的变形和振动等进行测量和分析，从而实现对机械设备运行状态的实时监控和控制。
5、环境污染监测光学测量技术可以实现对环境污染因素的监控。
例如,采用拉曼散射光谱技术和红外光谱技术，可以快速准确地检测环境中的有害物质（如车尾气、化学废液等），从而评估环境质量和危害程度。
三、发展趋势未来光学测量技术的发展趋势主要集中在以下几个方面：1、高速化、自动化趋势要适应工业制造的高速化，光学测量技术需要更快的测量速度和更高的测量频率。
光学测量及其应用知识点
光学测量及其应用知识点
光学测量是一种利用光学原理进行测量的方法，广泛应用于工
程领域中。
以下是光学测量及其应用的一些基本知识点：
1.光学测量基础
光学测量基于光的传播和反射原理，通过测量光的特性来获取
目标物体的相关信息。
常见的光学测量方法包括光线法、自动对焦、相位差法等。
2.直接测量和间接测量
光学测量可以分为直接测量和间接测量。
直接测量是通过直接
测量光的特性，如光线的强度、颜色等来获得目标物体的相关参数。
间接测量是通过测量光线的反射、折射以及干涉等现象来推导目标
物体的参数。
3.光学测量的应用
光学测量在工程领域有着广泛的应用。
以下是一些光学测量的应用领域：
3.1.制造业中的应用
光学测量在制造业中有着重要的应用，用于测量产品的尺寸、形状等参数。
例如，在汽车制造过程中，光学测量可以用于检测车身的平坦度、形状偏差等。
3.2.非接触性测量
光学测量具有非接触性的特点，可以应用于对被测对象表面的非破坏性测量。
这在一些精密仪器的制造和质量控制过程中非常重要。
3.3.精度测量
光学测量可以实现高精度的测量，对于一些需要高精度的工程项目非常重要。
例如，在航天器制造中，光学测量可以用于测量器件的尺寸和形状，确保其符合设计要求。
总结
光学测量是一种基于光学原理的测量方法，具有广泛的应用领域。
光学测量在制造业中起着重要的作用，可以应用于非接触性测量和高精度测量等领域。
对于工程领域的研究和应用而言，光学测量是一项重要的技术和工具。
光学测量技术及应用
光学测量技术及应用
光学测量技术是一种利用光学仪器测量物体大小、形状、位置、速度、色彩等特征的
技术。
光学测量技术具有高精度、高速度、无接触、非破坏等特点，被广泛应用于机械制造、航空航天、医疗保健、环境监测等领域。
本文将对光学测量技术的原理和应用进行介绍。
光学测量技术的原理主要是利用光的散射、反射、折射、干涉、衍射等现象来测量物
体的各种特性。
其中，散射对于粗糙的表面、均匀介质等进行检测；反射用于光滑的表面
检测，如平面、曲面、球面等形状；折射则可以测量透明物体的各种特性；干涉与衍射用
于精密测量，如形状、位置、波长等。
光学测量技术的应用十分广泛。
机械制造领域常常使用光学测量技术来检测零件的几
何形状、尺寸误差和表面质量等，以确保生产零部件的精度和质量。
航空航天领域利用光
学测量技术测量飞行器及卫星的姿态、速度、位置等参数，评估其稳定性、安全性和性能。
医疗保健领域则使用光学测量技术测量人体特征，如血液压力、血流速度、视力等。
环境
监测方面使用光学测量技术测量空气质量、水质污染、地震预警等。
总之，光学测量技术的现代化发展已经成为推动产业升级和技术进步的重要支撑力量，带动了许多领域的发展和改革。
未来，随着技术的不断革新和创新，光学测量技术将会有
更加广泛和深入的应用，为人类的生产和生活带来更多的便利和福利。
光学三维测量技术应用举例并解析
光学三维测量技术应用举例并解析
光学三维测量技术是一种通过光学原理和数学模型来测量物体三维形态和位置的技术，可以应用于很多领域。
以下是一些光学三维测量技术的应用举例：
1. 航空航天：光学三维测量技术可以用于飞机、火箭、卫星等的设计、制造和维护中。
例如，利用激光三角测量法和相移法可以快速测量飞机机翼、机身的形态尺寸和表面粗糙度；利用三维扫描仪可以对航空设备进行三维建模，方便进行数字化制造。
2. 汽车制造：光学三维测量技术可以应用于汽车设计、制造、测试和维护中。
例如，在汽车制造过程中，可以利用激光三角测量仪对车身各部位进行快速、高精度的三维测量，以保证车身的精度和稳定性；利用三维扫描仪可以对汽车零部件进行三维建模。
3. 医疗领域：光学三维测量技术可以用于医学成像、手术导航和矫形医疗等领域。
例如，在牙科矫形过程中，利用激光三角测量仪可以快速，准确地测量牙齿位置和尺寸，以确定矫形方案。
4. 文化遗产保护：光学三维测量技术可以应用于文化遗产保护，如对文物、建筑、遗址等进行三维测量和数字化保护。
例如，利用三维激光扫描仪可以对文物、
建筑等进行全面而精确的三维数字化保护，方便后续保护、修复和展示。
总之，光学三维测量技术是一种非常实用的测量技术，可以在各个领域得到广泛应用，为很多工作带来了便利和效率提高。

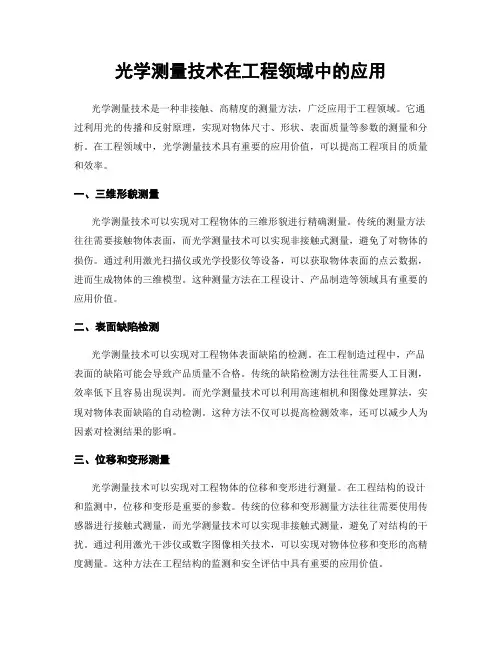

光学测量技术在工程领域中的应用
光学测量技术在工程领域中的应用光学测量技术是一种非接触、高精度的测量方法，广泛应用于工程领域。
它通过利用光的传播和反射原理，实现对物体尺寸、形状、表面质量等参数的测量和分析。
在工程领域中，光学测量技术具有重要的应用价值，可以提高工程项目的质量和效率。
一、三维形貌测量光学测量技术可以实现对工程物体的三维形貌进行精确测量。
传统的测量方法往往需要接触物体表面，而光学测量技术可以实现非接触式测量，避免了对物体的损伤。
通过利用激光扫描仪或光学投影仪等设备，可以获取物体表面的点云数据，进而生成物体的三维模型。
这种测量方法在工程设计、产品制造等领域具有重要的应用价值。
二、表面缺陷检测光学测量技术可以实现对工程物体表面缺陷的检测。
在工程制造过程中，产品表面的缺陷可能会导致产品质量不合格。
传统的缺陷检测方法往往需要人工目测，效率低下且容易出现误判。
而光学测量技术可以利用高速相机和图像处理算法，实现对物体表面缺陷的自动检测。
这种方法不仅可以提高检测效率，还可以减少人为因素对检测结果的影响。
三、位移和变形测量光学测量技术可以实现对工程物体的位移和变形进行测量。
在工程结构的设计和监测中，位移和变形是重要的参数。
传统的位移和变形测量方法往往需要使用传感器进行接触式测量，而光学测量技术可以实现非接触式测量，避免了对结构的干扰。
通过利用激光干涉仪或数字图像相关技术，可以实现对物体位移和变形的高精度测量。
这种方法在工程结构的监测和安全评估中具有重要的应用价值。
四、光学成像技术光学测量技术可以实现对工程物体的成像。
在工程设计和制造过程中，对物体的形状和表面质量进行分析和评估是十分重要的。
传统的成像方法往往需要使用相机进行拍摄，而光学测量技术可以利用光学投影仪和高速相机，实现对物体的高精度成像。
通过对成像数据的处理和分析，可以获取物体的形状和表面质量信息，为工程项目的设计和制造提供参考。
综上所述，光学测量技术在工程领域中具有广泛的应用价值。
光学计测量计的原理和应用
光学计测量计的原理和应用1. 前言光学计测量计是一种利用光学原理进行测量的仪器。
它通过测量光的属性来获得目标物体的相关参数，广泛应用于工业生产、科学研究、医学诊断等领域。
本文将对光学计测量计的原理和应用进行详细介绍。
2. 光学计测量计的原理光学计测量计的原理基于光的传播和反射特性。
通过对光的衍射、干涉、散射等现象进行分析，可以得到被测量对象的相关参数。
光学计测量计的原理主要包括以下几个方面：2.1 波长测量原理光学计测量计可以通过测量光的波长来获得被测量对象的相关参数。
这是基于光的衍射现象，根据衍射光的角度和波长之间的关系，可以计算出被测量对象的特定尺寸或形状。
2.2 相位测量原理相位测量是光学计测量计的重要原理之一。
通过测量光波的相位差，可以得到被测对象的形状和表面的信息。
相位测量主要依靠干涉现象，通过比较两束光的相位差来确定物体的形状。
2.3 散射测量原理散射是光学计测量计原理中的另一个重要方面。
通过测量光在物体表面发生的散射现象，可以获得物体的表面粗糙度、颗粒大小等参数。
散射测量主要利用光的散射强度和角度之间的关系来进行分析。
3. 光学计测量计的应用光学计测量计在工业生产、科学研究和医学诊断等领域具有广泛的应用。
以下列举了一些常见的应用场景：3.1 表面粗糙度测量光学计测量计可以通过测量光在物体表面的散射强度来评估物体的表面粗糙度。
这在许多工业领域中非常重要，例如金属加工、半导体制造等。
3.2 形状测量光学计测量计可以通过测量光波的相位差来获得被测对象的三维形状信息。
这在制造业中广泛应用于检测零件的形状精度和测量产品的尺寸。
3.3 光波导测量光波导是一种将光波导引到特定方向的器件。
光学计测量计可以用于测量光波导的传输损耗和耦合效率。
这在光纤通信领域具有重要应用。
3.4 光学薄膜测量光学计测量计可以用来测量光学薄膜的反射率、透射率和薄膜层厚度等参数。
这在光学器件制造和光学镀膜领域非常重要。
3.5 位移测量光学计测量计可以通过测量光波的位移来测量物体的位移或震动。
光学测量技术及应用
光学测量技术及应用光学测量技术是一种利用光学原理进行测量和检测的技术手段，广泛应用于各个领域。
通过光学测量技术，我们可以获得物体的几何形状、表面形貌、运动轨迹等重要信息，为科学研究和工程应用提供了有力支持。
光学测量技术主要包括光学成像、光强测量、光频测量、光谱分析等多个方面。
其中，光学成像技术是最常见和基础的一种测量手段。
通过利用光学成像原理，我们可以将物体的真实图像投影到成像面上，然后通过成像面上的图像信息来获取物体的几何形状和位置信息。
光学成像技术广泛应用于医学影像、工业检测、航天探测等领域。
光强测量是另一种重要的光学测量技术。
通过测量光的强度变化，我们可以得到物体的光学特性和物理参数。
例如，通过测量光的吸收、散射和透射等特性，可以确定物体的折射率、吸收系数等参数。
光强测量技术在材料科学、化学分析、环境监测等领域有着广泛的应用。
除了光强测量，光频测量也是光学测量技术中的重要内容。
通过测量光的频率和相位等参数，可以获得物体的运动状态和变化规律。
光频测量技术在激光雷达、光纤通信、光子学等领域有着重要的应用。
通过光频测量技术，我们可以实现高精度的测量和控制，为科学研究和工程应用提供了强大的工具。
光谱分析是光学测量技术中的又一重要内容。
通过测量物体在不同波长下的光谱特性，可以获取物体的组成、结构和性质等信息。
光谱分析技术广泛应用于物质分析、光谱学研究、天文学观测等领域。
通过光谱分析，我们可以揭示物质的微观结构和相互作用规律，为科学研究和工程应用提供了重要的参考依据。
光学测量技术在各个领域都有着广泛的应用。
在工程领域，光学测量技术可以用于检测和监测工件的尺寸、形状和表面质量等参数，为工艺控制和质量保证提供了有效手段。
在科学研究领域，光学测量技术可以用于探测微观粒子的位置和运动状态，研究材料的光学特性和物理行为，推动科学的进步和发展。
在医学领域，光学测量技术可以用于医学影像、疾病诊断和治疗等方面，为医疗健康提供了重要支持。
