无线高压核相仪的应用原理
无线高压核相仪的参数及原理介绍
无线高压核相仪的参数及原理介绍概述无线高压核相仪，是一种应用较广的仪器设备，在电力系统中扮演着至关重要的角色。
它主要用于测量高压输电线路的电压、电流、功率因数等参数，并通过无线信号进行数值传输和实时监测。
在工业生产和日常生活中，无线高压核相仪得到了广泛的应用，起到了非常重要的作用。
本文主要介绍无线高压核相仪的参数及其原理。
无线高压核相仪的参数1. 电压测量范围无线高压核相仪所能测量的电压范围一般在10kV以上，最高可达1000kV以上。
其测量稳定性与精度与电压等级有关。
2. 电流测量范围无线高压核相仪所能测量的电流范围一般在1A以上，最高可达5000A以上。
3. 功率因数测量范围无线高压核相仪可测量的功率因数范围一般为0.3~1之间。
4. 相位测量范围无线高压核相仪可测量的相位范围一般为0~360度之间。
5. 通信距离无线高压核相仪的无线通信距离一般在500m以上。
无线高压核相仪的原理无线高压核相仪的工作原理是通过利用高精度数字信号处理器，将测量信号进行采集、处理和分析，获得需要的参数并进行无线传输，实时监测电力系统的状态。
1. 测量电压和电流的原理无线高压核相仪利用电流互感器和电压互感器对高压输电线路上的电流和电压进行非侵入式测量。
电流互感器和电压互感器会产生感应电动势，其大小与被测量的电流或电压成正比。
无线高压核相仪可以通过抽样电路信号采集被测量信号的幅值进行后续处理。
2. 测量相位和功率因数的原理无线高压核相仪可以通过采集电流和电压的正弦波进行相位计算。
同时，通过计算有功功率和无功功率的比值，可以得到功率因数的大小。
总结无线高压核相仪是一种应用较广泛的仪器设备，在电力系统中的作用不可小觑。
本文介绍了其主要参数及工作原理。
随着科技的发展和应用的不断提高，相信在未来，无线高压核相仪会在电力行业中发挥更为重要的作用。
无线高压核相仪说明书
一、产品简介GSNH-IV无线高压核相仪（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。
在闭环两电源之前一定要进行核相操作，否则可能发生短路。
仪器适合0.22KV～220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。
二、工作原理仪器由X发射器、Y发射器和接收主机组成。
两个检测发射器可以判断线路是否带电，然后发出测量的相位、频率信号。
接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。
三、安全事项1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤ 220kV。
如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
四、技术参数1、相位差准确度：误差≤5°。
2、本产品所测电压等级为0.22KV-220kV。
3、发射器和接收主机的传输距离大于100米。
4、频率准确度：±0.1HZ。
5、真人语音提示测量结果和操作步骤。
6、屏幕同时显示两线路相位差、频率、失量图和同异相结果。
7、主机显示电池电量，一小时无操作自动关机。
8、两个发射器和接收器均内置可充电锂电池。
9、具有高压验电和核定相序的功能。
10、高压测量时泄漏电流<10uA。
11、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
12、主机锂电池容量约为2500mAH，发射器电池容量约为350mAH。
13、若仪器1年使用10次，每次30分钟，则充电周期约为1年。
14、工作环境：-35℃--- +50℃湿度≤95%RH15、储存环境：-40℃--- +55℃湿度≤95%RH16、整机重量：约3.6KG。

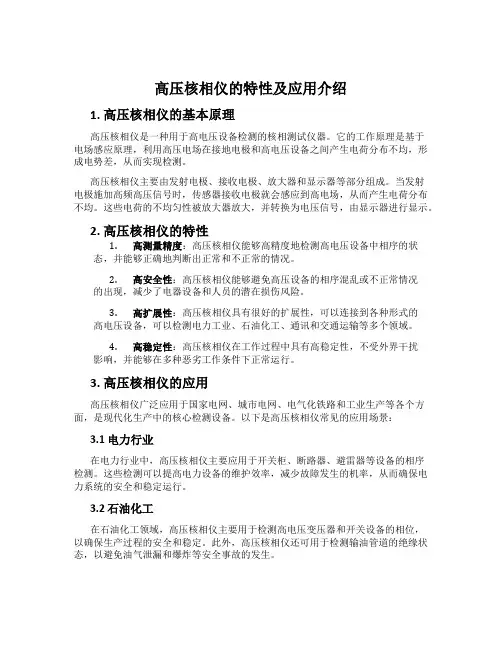

高压核相仪的特性及应用介绍
高压核相仪的特性及应用介绍1. 高压核相仪的基本原理高压核相仪是一种用于高电压设备检测的核相测试仪器。
它的工作原理是基于电场感应原理，利用高压电场在接地电极和高电压设备之间产生电荷分布不均，形成电势差，从而实现检测。
高压核相仪主要由发射电极、接收电极、放大器和显示器等部分组成。
当发射电极施加高频高压信号时，传感器接收电极就会感应到高电场，从而产生电荷分布不均。
这些电荷的不均匀性被放大器放大，并转换为电压信号，由显示器进行显示。
2. 高压核相仪的特性1.高测量精度：高压核相仪能够高精度地检测高电压设备中相序的状态，并能够正确地判断出正常和不正常的情况。
2.高安全性：高压核相仪能够避免高压设备的相序混乱或不正常情况的出现，减少了电器设备和人员的潜在损伤风险。
3.高扩展性：高压核相仪具有很好的扩展性，可以连接到各种形式的高电压设备，可以检测电力工业、石油化工、通讯和交通运输等多个领域。
4.高稳定性：高压核相仪在工作过程中具有高稳定性，不受外界干扰影响，并能够在多种恶劣工作条件下正常运行。
3. 高压核相仪的应用高压核相仪广泛应用于国家电网、城市电网、电气化铁路和工业生产等各个方面，是现代化生产中的核心检测设备。
以下是高压核相仪常见的应用场景：3.1 电力行业在电力行业中，高压核相仪主要应用于开关柜、断路器、避雷器等设备的相序检测。
这些检测可以提高电力设备的维护效率，减少故障发生的机率，从而确保电力系统的安全和稳定运行。
3.2 石油化工在石油化工领域，高压核相仪主要用于检测高电压变压器和开关设备的相位，以确保生产过程的安全和稳定。
此外，高压核相仪还可用于检测输油管道的绝缘状态，以避免油气泄漏和爆炸等安全事故的发生。
3.3 交通运输在交通运输方面，高压核相仪可以用来检测高速公路、铁路和地铁等设备的相序。
这可以使交通运输系统更安全、更高效，提高人们的出行体验。
3.4 通信在通讯领域中，高压核相仪主要用于检测通讯电缆和天线等部件的相位，确保通讯设备的正常运转。
高压无线核相仪的使用是怎样的
高压无线核相仪的使用是怎样的前言随着电力系统的发展，电网中出现了越来越多的高压设备。
这些设备的运行状态直接关系着电力系统的稳定和安全。
而为了确保电力系统的运行稳定和安全，需要对这些设备进行监测，其中之一就是高压无线核相仪。
本文将介绍高压无线核相仪的使用方法及注意事项。
高压无线核相仪的基本原理高压无线核相仪是一种用于高压设备电流监测和电流相位监测的设备。
它采用了非接触式测量技术，有较高的测量精度和可靠性。
它的基本原理是利用电磁场感应原理，通过无线接收器感应高压设备的电流信号，并根据接收到的信号计算出设备的电流及相位。
使用高压无线核相仪的步骤1.首先，需要将高压无线核相仪的接收器安装在设备监测的范围内，一般应该在高压设备的离线端安装，以免发生触电事故。
接收器具有较强的自适应性，可以自动对电流信号进行调整。
2.接着，需要将高压无线核相仪的发射器与高压设备的电缆相连接。
发射器的连接一般要经过专业技术人员的认真检查，确保连接正确无误，并严格遵守电气安全规程。
3.在发射器连接完成后，需要启动高压无线核相仪设备，并调整其接收机的灵敏度。
通常来说，灵敏度调整为最佳接收信号强度，即为最佳操作状态。
4.最后，我们需要对高压无线核相仪进行校准。
校准目的在于保持设备的准确性和可靠性。
一般应该每隔一段时间对设备进行检查和校准，以保证高压无线核相仪的正常使用和运行。
使用高压无线核相仪需要注意的事项1.在安装和使用过程中，一定要小心谨慎，避免触电事故的发生。
2.高压无线核相仪在使用时应该严格遵守操作规程和标准流程，不得随意更改参数设置或措施。
3.如发现设备出现故障或异常，请及时停止使用，并根据说明书或相关规程进行检查和修理。
4.在设备使用过程中，要注意对设备进行保护和维护，以延长使用寿命。
结论通过本文的介绍，我们可以了解到高压无线核相仪的基本原理和使用方法。
使用高压无线核相仪可以有效监测电力系统中高压设备的运行状态，保障电力系统运行的稳定和安全。
高压核相仪原理
高压核相仪原理
核定相位是电力系统一项经常性、繁重、危险而又不可少的工作。
BYHX系列高压核相器采用金属膜电阻降压原理，通过观察仪表指针判断线路的同、异相，并有验电、查找接地故障等功能。
本产品轻便灵活，指针显示，安全可靠，电力工作这一旦选用，将赞不绝口。
产品有3KV、6KV、10KV、35KV、66KV、110KV、220KV等几种不同规格，低压有0.4KV。
高压核相仪原理
高压无线核相仪由两个在电气上互不相连的发射器和接收器组成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形便于接触导线。
无线高低压核相仪的特点及适用介绍
无线高低压核相仪的特点及适用介绍概述无线高低压核相仪是一种用于电力系统中高压、低压电缆的检测仪器，它能够快速、精确地检测电缆中的相位信息，并对其进行识别和记录。
这种检测方法取代了传统的手工测试方式，减少了操作时间和人员需求，提高了施工效率和质量。
本文将介绍这种仪器的特点以及在电力施工中的适用范围和优势。
特点无线传输传统的高低压核相仪需要通过有线方式进行数据传输，不仅操作比较麻烦，而且在施工过程中需要铺设很长的电缆，增加了工作难度和施工成本。
而无线高低压核相仪通过内置的无线模块，将测试数据通过WIFI传输到移动设备上，规避了有线传输的弊端，使操作更加便捷。
高精度无线高低压核相仪采用了数字化模拟混合集成电路技术，使得它具有很高的精度和可靠性。
它能够在电缆中检测到相位信息的变化，并将其数字化显示出来。
在电力施工中，错误的相位判断将导致很严重的后果，因此高精度是这种仪器的一大优势。
多功能无线高低压核相仪可以对不同电压、不同绝缘材料的电缆进行检测。
并且它还具有方位识别、距离测量、多数据测量、历史数据回放等多项功能，可以帮助施工人员更好地掌控整个施工过程，提高工作效率和精度。
灵活性无线高低压核相仪不需要外部电源，内置了大容量电池和充电系统，可以用于室内和室外的电力施工场地。
而且它的体积小巧，操作简单，不需要大量培训，很容易上手。
适用介绍无线高低压核相仪广泛应用于电力系统的高压、低压电缆的生产、安装和维护检测环节。
例如：电缆生产线电缆生产对电缆相位和长度的控制十分重要，一条电缆如果随着长度的增加，相位信息发生偏移，将会导致电缆在敷设时相位错乱，因此需要对每一包电缆的相位进行检测。
无线高低压核相仪在这个环节中可以起到非常重要的作用。
施工环节在电力施工中，无线高低压核相仪主要用于检测电缆的相位信息。
准确地判断电缆相位是施工中非常关键的一个环节。
因此，在安装、连接、绝缘和接地时，都需要使用无线高低压核相仪进行相位判断。
TAG6000高压无线核相仪结构原理
TAG-6000高压无线核相仪结构原理核相仪包括两个在电气上互不相连的组件，装置上装有的电极可与被测导线相连，一只橙色的发射器，其电极的形状为钩形，以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形，便于接触导线，这些电极均作为发射，与接收信号的天线之用，发射器与接收器的端部均应与绝缘操作杆相接，发射器具有双重作用并按一定的顺序发挥功能。
第一步：检测被测导线有无电压，它作为一只验电器，对带电的导线将发出间断的声光指示。
第二步：一旦验电完成（过5-10 秒），TAG-6OOO-高压无线核相仪发射器自动转入相位测量，发射器向接收器始终发射一种相位特性的无线电频率信号，在此情况下，线路同时也做天线使用，持续的灯光显示表明发射器即按此顺序正常工作。
接收器仅有一个目的，即同相测量，同时发射器也在工作,为了：1）保证导线上有电压;2）接收从发射器来的无线电频率信号;3）将测得的相位与接收到的相位特性信号进行实时比较;4）同相时接收器会送出一持续的强光和声信号;异相时，接收器送出一弱光信号，它仅表明接收器所接触的那根导线有电压。
TAG-6000高压无线核相仪注意事项及保养：1、频率传输校验时必须先装好天线后再校验，高压相位检测仪的外壳由聚碳酸酯制成，必须保持清洁各种污秽或湿气必须擦除，每次使用之后，可以用布蘸少许硅油擦试仪器。
2 、仪器不使用时必须妥善存放于箱内3 、低温环境下（-10 度或更低）仪器必须按要求储存在温暖的地方电池受冷可能失效。
4 、仪器每次使用前均应试验。
TAG-6000高压无线核相仪技术参数：测试系统由主机（接收）、X采集器（发射）、Y采集器（发射）所组成（附件包括双配X 采集器（发射）、Y采集器（发射）铝合金包装箱、测试线、电池）本系统全采用数字电路，功能齐全。
本系统低功耗，正常使用每年更换一次电池即可（因普通电池自然放电）。
TAG-6000高压无线核相仪当X、Y采集器或主机电源电压低时主机屏幕有低压告警显示。
TAG6000高压无线核相器说明书
目录一、产品简介 (1)二、工作原理 (2)三、安全事项 (2)四、技术特性 (2)五、使用说明 (3)六、维护保养 (8)七、出厂配置清单 (8)附录A (9)一、产品简介TAG-6000高压无线核相器（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。
在闭环两电源之前一定要进行核相操作，否则可能发生短路。
仪器适合0.22KV～220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。
二、工作原理仪器由X发射器、Y发射器和接收主机组成。
两个检测发射器可以判断线路是否带电，然后发出测量的相位、频率信号。
接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。
三、安全事项1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤ 220kV。
如测量线路电压高于220KV 时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
四、技术特性1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、本产品所测电压等级为0.22KV-220KV。
4、发射器和接收主机的传输距离大于130米。
5、结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差<30°为同相。
6、真人语音提示，男声“同相”、女声“异相请注意”。
7、屏幕同时显示两线路相位差、频率、波形和失量图。
8、主机显示电池电量，半小时无操作自动关机。
9、两个发射器和接收器均内置可充电锂电池。
10、具有高压验电和核定相序的功能。
11、高压测量时泄漏电流<10uA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线高压核相仪的应用原理
无线高压核相仪在你第一次看到的时候或许还不明白他主要是做什么,有什么功能,主要做什么试验等等,那请继续阅读,下面讲会给你解释一份详细的电力核相的相关知识.
核相:
是指在电力系统电气操作中用仪表或其他手段核对两电源或环路相位、相序是否相同。
也就是在实际电力的运行中，对相位差的测量。
新建、改建、扩建后的变电所和输电线路，以及在线路检修完毕、向用户送电前，都必须进行三相电路核相试验，以确保输电线路相序与用户三相负载所需求的相序一致。
电力系统的核相方法
新发电站并网，新变电站投产前，经常要做核相试验，现场所说的核相，包括核对相序和核对相位。
核对相序，主要是为了发电机、电动机的正常工作。
在电力生产实践中，发电机并网前必须做核对相序的试验，相序不对，发电机是无法并网的，强行并网会造成设备损坏。
在电网的改造中，也应该注意保持电网原有的相序，以免给用户带来麻烦。
对发电机、电动机的转子，按出厂要求的正、负极接入励磁电流，检查发电机、电动机的定子引出线中的A、B、C相，按次序往电网端核对，同时找出调换相序的地方，如果电网的相色正确，核相成功的机率就大。
对于电动机核相，通电试一下，看转动方向即可确定相序。
而无线高压核相仪正是对于电力系统的电力线路、变电所的相位校验和相序校验,具有核相、测相序、验电等功能。
无线高压核相仪具备很强的抗干扰性,符合(EMC)标准要求,适应各种电磁场干扰场合。
将被测高电压相位信号由采集器取出,经过处理后直接发射出去。
由核相仪接收并进行相位比较,对核相后的结果定性。
