无线核相器

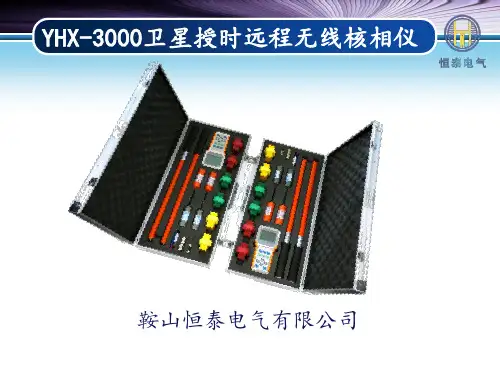

YHX-3000卫星授时远程无线核相仪(三合一)2.
操作步骤演示
三、环网柜的核相
在环网柜的核相过程中，信号的采集是在环网柜上的指示灯二次电压感应点上进
。 行的（注意不要插入接地孔），无需打开柜门
采集器图述
环网柜核相
为保证测量准确，采用以下两种方式进行测量。方式1：将采集器测试针插 入环网柜感应点L1 、L2 、L3上，将红色接地线一端接触在采集器底部金属点处 ，另一端插入环网柜接地孔。如图所示
故障的判断与分析
3、远程核相模式下甲乙主机显示的时间不一致 ： 请继续保持开机状态，如在10分钟后甲、乙主机的 显示时间无法自动校准，请关闭主机10分钟后再次 开机搜星。
4、环网柜、分接箱等核相时采集器无信号：确认采 集器内是否有电池并检查电池电量是否充足 ；环网 柜二次感应点电压过低（1V左右）时可能采集不到 信号，此时应更换超低压采集头（选配）或二次感 应点内采集头接触不稳,或者看工频频率是否为50HZ； 分接箱的电缆被接地屏蔽导致无电压；
一、远程核相模式下的操作步骤 1、适用于远距离的核相检测（本地核相模式由于距离限制
而无法完成的远距离核相检测），主机开机后会自检并默 认进入远程核相模式（如图）。
操作步骤演示
2、搜星方法：将主机拿至室外空旷的位置（离建筑物3m以外， 至少两个方向无高大建筑物遮挡，以十字路口最佳，主机垂 直朝向无遮挡天空），1至5分钟可以收到卫星时钟信号，如 未收到时钟信号则需更换位置重新接收（时钟数据连续变化 表示收到时钟信号），为了保证搜星速度，初次搜星时显示 卫星颗数大于6颗达时间10分钟以上（平时在颗数4颗以上1 分钟后即可核相）。
操作步骤演示
二、本地核相模式下的操作步骤
1、适用于100米左右的两点间核相检测，甲机、乙机任选其 一使用。在高压线或环网柜核相时应分别将X和Y采集器放置 在两个核相点上，待信号稳定后主机屏幕上即可显示核相结 果。
无线高压核相仪的参数及原理介绍
无线高压核相仪的参数及原理介绍概述无线高压核相仪，是一种应用较广的仪器设备，在电力系统中扮演着至关重要的角色。
它主要用于测量高压输电线路的电压、电流、功率因数等参数，并通过无线信号进行数值传输和实时监测。
在工业生产和日常生活中，无线高压核相仪得到了广泛的应用，起到了非常重要的作用。
本文主要介绍无线高压核相仪的参数及其原理。
无线高压核相仪的参数1. 电压测量范围无线高压核相仪所能测量的电压范围一般在10kV以上，最高可达1000kV以上。
其测量稳定性与精度与电压等级有关。
2. 电流测量范围无线高压核相仪所能测量的电流范围一般在1A以上，最高可达5000A以上。
3. 功率因数测量范围无线高压核相仪可测量的功率因数范围一般为0.3~1之间。
4. 相位测量范围无线高压核相仪可测量的相位范围一般为0~360度之间。
5. 通信距离无线高压核相仪的无线通信距离一般在500m以上。
无线高压核相仪的原理无线高压核相仪的工作原理是通过利用高精度数字信号处理器，将测量信号进行采集、处理和分析，获得需要的参数并进行无线传输，实时监测电力系统的状态。
1. 测量电压和电流的原理无线高压核相仪利用电流互感器和电压互感器对高压输电线路上的电流和电压进行非侵入式测量。
电流互感器和电压互感器会产生感应电动势，其大小与被测量的电流或电压成正比。
无线高压核相仪可以通过抽样电路信号采集被测量信号的幅值进行后续处理。
2. 测量相位和功率因数的原理无线高压核相仪可以通过采集电流和电压的正弦波进行相位计算。
同时，通过计算有功功率和无功功率的比值，可以得到功率因数的大小。
总结无线高压核相仪是一种应用较广泛的仪器设备，在电力系统中的作用不可小觑。
本文介绍了其主要参数及工作原理。
随着科技的发展和应用的不断提高，相信在未来，无线高压核相仪会在电力行业中发挥更为重要的作用。
一次核相仪
FS8000无线语音高压核相器一、产品简介:FS8000无线语音高压核相仪采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
主要优点在于去掉了连接两个电网（电源）两端的引线，距离超过15m，可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需两人操作，一人监护即可。
二、工作原理高压核相仪由三个部分组成：两个电压检测发射的模块（包括绝缘操作杆），可判断线路是否带电，并发出相关导电体电压相角信号；另一个是信号接收比较模块（即显示部分），发出语音、显示核相结果。
原理示意图如右图所示：由右图可以看出，该仪器工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。
如右图所示为核相仪实物图：两个发射模块，一个显示、接收模块。
FS8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。
FS8000绝缘操作管（材料）选用军工企业生产的防潮绝缘杆符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。
表一：绝缘操作管材料机械电气特性参数表二：绝缘操作管耐压试验参数FS8000产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件 DL/T971-2005》要求。
三、主要参数1、系列产品，可检测电压范围：1～10kV、6～35kV、6～110kV、220kV、330kV、500kV。
用户有特殊要求如：包括电压等级、形状、无线传输距离和绝缘杆长度等都可以定作。
YHX-300G远程无线高压核相器使用说明书标配版
YHX-300G卫星高压无线语音核相仪使用说明书市菲柯特电气目录一、产品简介 (2)二、工作原理 (2)三、安全事项 (2)四、技术参数 (3)五、仪器简介 (4)六、各电压等级核相操作 (7)七、结果判断与分析 (11)八、远程核相 (12)九、仪器检查与故障判断 (14)十、维护保养 (15)十一、出厂配置清单 (15)十二、售后服务 (16)附录A (17)附录B (18)一、产品简介YHX-300G卫星高压无线语音核相仪（以下简称“仪器”）用于远距离（相距300米～800千米）核对高压相位是否同相，相序颜色是否标注正确。
也可用于近距离并网或环网核相。
仪器适合1V～220KV输电线路带电作业和二次侧带电作业，具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。
仪器采用GPS授时技术，两台（或多台）仪器可以相隔几百公里核相。
二、工作原理发射器可以判断线路是否带电，测量线路相位和频率，并将测量数据发送给主机，主机由GPS授时后同时测量，计算两台主机相位差值即为两线路相位差值，判断两线路同异相。
仪器测量原理的核心是两主机同步测量的时间差异，采用GPS授时将两主机的时间同步，其同步差异小于10纳秒。
由此引入的相位误差小于0.1度。
三、安全事项1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤220kV。
如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
四、技术参数1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、电压测量围为1V～220KV。
4、发射器和接收主机的最大传输视距约100米。
5、结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差＜30°为同相。
6、两GPS主机测量距离300米～800千米。
7、根据GPS信号强弱自动切换GPS模式和授时模式。
武汉特试特 TE1600智能型无线高压核相仪 说明书
TE1600智能型无线高压核相仪说 明 书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ－2免费服务热线:800－880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址: E－MAIL:****************一、衷心感谢您使用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
二、本使用说明书适用于T E1600智能型无线高压核相仪。
三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。
四、请严格按说明书要求步骤操作，使用不当可能危及人身安全。
五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。
咨询电话：800-880 0780前言目录1、概述1.1 用途-----------------------------------11.2 性能特点--------------------------------12、特别提示2.1 电源方面--------------------------------22.2 安全方面--------------------------------22.3 操作方面--------------------------------23、技术特征3.1 名称-----------------------------------33.2 主机结构型式与尺寸 -----------------------33.3 使用电源--------------------------------33.4 使用环境要求-----------------------------33.5 电压等级--------------------------------33.6 准确度---------------------------------33.7 传输距离-------------------------------34、工作原理4.1 原理框图--------------------------------45、面板布置5.1 面板示意图------------------------------55.2 各部件说明------------------------------55.3 按键说明--------------------------------5目录6、页面说明6.1 开机页面--------------------------------66.2 自检-----------------------------------66.3 测试-----------------------------------76.4 功能-----------------------------------77、基本操作7.1 如何打开液晶背光--------------------------97.2 如何校准仪器-----------------------------97.3 充电-----------------------------------98、试验8.1 接线准备--------------------------------108.2 试验步骤--------------------------------108.3 试验结束后现场清理------------------------109、接线图 ----------------------------------1110、运输与保养 ------------------------------1211、随机配件 ----------------------------- 1312、售后服务 ----------------------------- 141.1 用途T E1600智能型无线高压核相仪，应用于高压电力线路、变电所的相位测量和相序判断。
WHXI核相仪技术参数
WHX-I核相仪技术参数一、WHX-I核相仪简介：无线高压数字核相器，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能。
具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。
将被测高电压相位信号由采集器取出，经过处理后直接发射出去。
由核相器接收并进行相位比较，对核相后的结果定位。
本产品安全可靠、性能稳定、操作简便是一种理想的核相仪器。
二、核相仪特点：屏显内容：无线高压核相、不同相、同相、 X、Y 、电源：主机一只电池（NEDA/604/6F22）或同等型号。
X和Y采集器5节AG13电池。
自动关机：开机后15分钟左右主机自动关机。
背光源：在检测相位过程中，如果光线太暗，致使读取数据困难可按背光开关。
三、核相仪技术参数：电压等级：0.38kv ～ 500kv主机电源：9V ±2V采集器电源：7.5V ±1.5V主机和X、Y采集器视距传输距离为： X≥ 80m Y≥50m工作环境：－ 35℃～+50℃湿度：≤95%RH储存环境：－ 40℃～+55℃湿度：≤95%RH绝缘伸缩拉杆：缩态为 600mm 伸态为3200mm包装箱尺寸（长×宽×高）：650mm×250mm×100mm核相仪质重：5kg四、室内校验方式1、取出射器X和发射器Y联接高压输出杆（内置发射天线）通过仪器提供的测试线一端两个小夹子分别联接发射器X和发射器弯钩上。
上头插入220V电源后(因为220V一相为火线，改成双火线，电压低)、打开接收器电源开关。
出现波形后仪器正常。
五、现场使用a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。
b. 将发射器X和发射器Y分别连接绝缘杆（绝缘杆伸出长度根据电压使用）c. 打开接收器电源开关，接收器自动跟踪显示X、Y相的波形曲线。
并显示X、Y相之间相位差。
（≤±20度为同相，>20度为异相）并显示同相或不同相。
高低压无线核相仪使用方法(标准版)
高低压无线核相仪是一种用于检测高低压线路相位差异的设备，其使用方法如下：
1. 准备工作
-确保高低压无线核相仪电池充足，并处于关闭状态。
-检查高低压无线核相仪的发射器与接收器是否正确连接。
-准备测试导线，并确保导线表面无破损、裸露部分。
2. 操作步骤
a) 将发射器连接到待测高压线路的一端，确保连接牢固。
b) 将接收器连接到待测低压线路的一端，确保连接牢固。
c) 打开高低压无线核相仪，此时仪器将开始检测高低压线路之间的相位差异。
d) 等待数秒，仪器将显示高压线路与低压线路之间的相位差。
e) 记录下相位差数值，以判断高低压线路是否相位一致。
3. 测试完成后，关闭高低压无线核相仪，并断开发射器和接收器的连接。
将发射器和接收器放回原位，妥善保管。
请注意：在使用高低压无线核相仪时，务必遵循安全操作规程，确保高低压线路处于断电状态，并保持安全距离。
如有疑问，请咨询专业人员。
无线高压核相仪使用方法
无线高压核相仪使用方法1、无线高压核相仪无线电频率传输的校验内部模块产生的频率接近电网的频率，只要两只仪器装有电极（相当于天线），就能通过二种方式进行校验。
a．完全自校一手握一只仪器按下发射器的电源按钮，等到自动转入“相位测量"状态；按下发射器的电源按钮，同时按下接收器的电源按钮，如果无线电传输正确，接收器上的LED2、LED3、LED4有规律地亮灭，蜂鸣器同步发声，LED1保持发亮。
b．发射器和接收器均在电网上的试验将发射器钩住带电线路，几秒钟后自动转入“相位测量"状态，同样将接收器接触另一根同相导线，应发出声光信号。
将接收器放到另一相，停止接收“同相信号"，无声信号，只有LED1亮。
2、无线高压核相仪测量工作使用本仪器的前后应对整套装置（装上电极）进行全自动试验。
线路电压测量（只使用发射器）将钩形电极拧到发射器的顶部；将装好电极的发射器装上操作杆；将发射器上钩子挂到被测线路上，此时操作人员可在发射器的底部看到：4只指示灯LED1—LED4，一只试验电源按钮、一只蜂鸣器。
判断当接触带电导线时，可听到声信号，同时4只指示灯亮，过5-10秒后其中LED2-4即熄灭。
声信号停止，发射器作为电压测量时，设定的工作时间为5-10秒，之后即自动进入相位测量。
此时，仅一只LED指示灯亮。
（如果5-10秒后声光信号不停，即电池电量不足，需换电池。
）如测另一相线路，需将发射器脱离线路，等到LED1熄灭，再把发射器放到线路上做另外电压测量。
同上。
进入测量模式时，发射器向空中发射无线电频率信号，同时，有一部分信号沿作为天线的线路传输，接收器一旦能识别该信号时，接收器立即启动工作。
3、同相测量（发射器＋接收器）此时发射器已经挂到线路上并已进入“相位测量"模式。
将接收器装上合适的电极，接到绝缘杆上；将接收器接触被试验的导线上，此时操作人员也可在接收器的底部看到：4只指示灯LED1—LED4，一只试验电源按钮、一只蜂鸣器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FS8000无线语音高压核相器
一、产品简介:
FS8000无线语音高压核相仪采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
主要优点在于去掉了连接两个电网（电源）两端的引线，距离超过15m，可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需两人操作，一人监护即可。
二、工作原理
高压核相仪由三个部分组成：两个电压检测发射的模块（包括绝缘操作杆），可判断线路是否带电，并发出相关导电体电压相角信号；另一个是信号接收比较模块（即显示部分），发出语音、显示核相结果。
原理示意图如右图所示：
由右图可以看出，该仪器工作时通过无线发送模块将
数字信号发送至接收端，从而降低了干扰，减小了误差，
使仪器工作性能大幅度提高。
如右图所示为核相仪实物图：
两个发射模块，
一个显示、接收模块。
FS8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。
FS8000绝缘操作管（材料）选用军工企业生产的防潮绝缘杆符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。
表一：绝缘操作管材料机械电气特性参数
表二：绝缘操作管耐压试验参数
FS8000产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件 DL/T971-2005》要求。
三、主要参数
1、系列产品，可检测电压范围：1～10kV、6～35kV、6～110kV、220kV、330kV、500kV。
用户有特殊要求如：包括电压等级、形状、无线传输距离和绝缘杆长度等都可以定作。
2、无线传输距离（可穿过围墙和隔板）：发电厂、变电站内≥15米；电力线路≥20米
3、同相定义：A级标准（注：《规程》规定相角差≤30°同相为A级，相角差≤60°同相
为B级）
4、使用环境：使用温度：-100C～600C；相对湿度：≤85%
5、无线发射频率：1.2GMHz和2.4GMHz
6、工作频率：45～60Hz
7、工作电源：7.2V充电电池（常规使用可用半年以上）
8、重量：1.5kg
四、技术问答
1、电力系统为什么要核相？核相的重要性是什么？
在电力系统闭式网（环网或者双电源网）建设或检修维护中，闭环点断路器两侧三相线路如果相位不对而合闸相当发生短路故障，肯定会引起设备或人身事故，后果不堪设想。
所以核相试验是非常重要的电气试验。
2、核相电压等级是多少？民用电380/220V是否需要核相？
只有电力系统采用双电源网络才需要核相，我国现行电网1kV及以上才可能采用环网，对于民用电380/220V由于不使用断路器，一般不采用环网。
所以，需要核相试验电网的为1kV 以上电压等级，380/220V电网一般不需要核相。
