手持指针式推拉力计使用说明
NK-500推拉力计操作规范
NK-500指针推拉力计操作指导书设备编号：SJ04-004 设备名称：推拉力计保管部门：质量部使用、保管规定：1 目的提供推拉力计的正确使用和维护方法。
2 范围适合用于本公司的NK-500指针式推拉力计的操作及维护保养。
3 各部分的名称及说明3.1 推拉力计的各部分名称及说明，如图：4.1 仪器操作4.1.1使用功能：仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。
仪表外圈刻度单位为“N”，内圈刻度单位为“KG”。
4.1.2按照测试需求，将推或拉力测试所需的配件装好，检查指针为归零状态，若指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零。
4.1.3根据测试需要，可选择峰值保持功能（记忆功能）或非保持功能（非记忆功能）。
①将PEAK按钮旋到“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮回到非记忆状态，指针会归到零刻度上。
②将其按钮旋转到“TRACK”处时，则施力的力度为非记忆状态。
4.1.4测试推或拉力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数。
4.1.4使用完毕后，将配件卸下放到仪器盒内。
4.2注意事项4.2.1使用时施力的力度不可超过仪器的最大量程。
4.2.2测试时，不可横向或斜向地向推拉力计杆施力。
4.3仪器保养4.3.1测试前请按设备开工前(后)检验记录点检设备；4.3.2推拉力计应由专门人员负责，任何其他人员不得移动、操作此设备；4.3.3保持仪器清洁，每次测试完毕，用包装盒装好，每年度至少校验一次；4.3.4若仪器发生异常和故障时,应通知相关管理人员维修,不得擅自拆卸，及时做好设备维修记录。

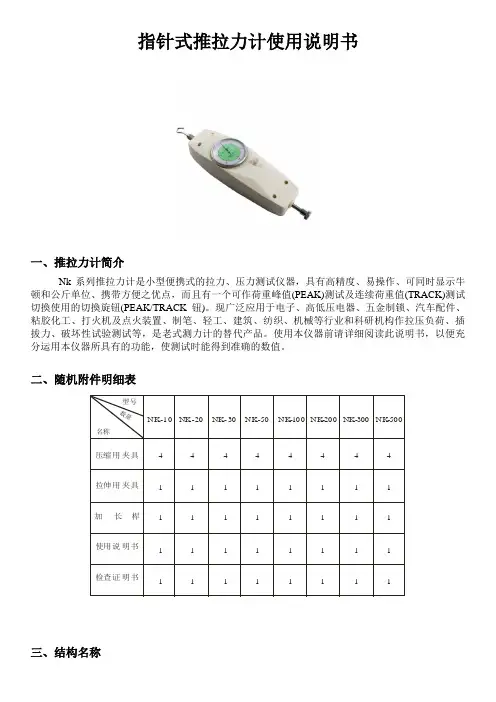

指针式推拉力计使用说明书
指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便携式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、携带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。
现广泛应用于电子、高低压电器、五金制锁、汽车配件、粘胶化工、打火机及点火装置、制笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。
使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。
二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸 用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。
(1) 拉伸测试将拉伸用夹具安装到推拉桿上标示拉(PULL)的一端。
(2) 压缩测试将推压用夹具安装到推拉桿上标示压(PUSH)的一端。
(3) 加长桿的应用当单凭拉、压用夹具无法接触到被测试物时，请利用加长桿来安装夹具。
注意：测试时，被测试力与推拉力计的推拉桿需在同一直线上，否则无法测得准确的荷重值。
(4) 切換旋钮的使用方法(a) 荷重峰值(PEAK)——连续荷重值(TRACK)的切換将切換：旋钮轻轻的往下压同时往左方向转，使旋钮的“●”标记停在连续荷重值(TRACK)的位置上。
(b) 连续荷重值(TRACK)——荷重峰值(PEAK)的切換将切換：旋钮往右方向转，此时旋钮弹出，旋钮的“●”标记停在荷重峰值(PEAK)的位置上。
(c) 测试后的注意事项：测试完成后，请将切換旋钮的“●”标记置于荷重峰值(PEAK)的位置上。

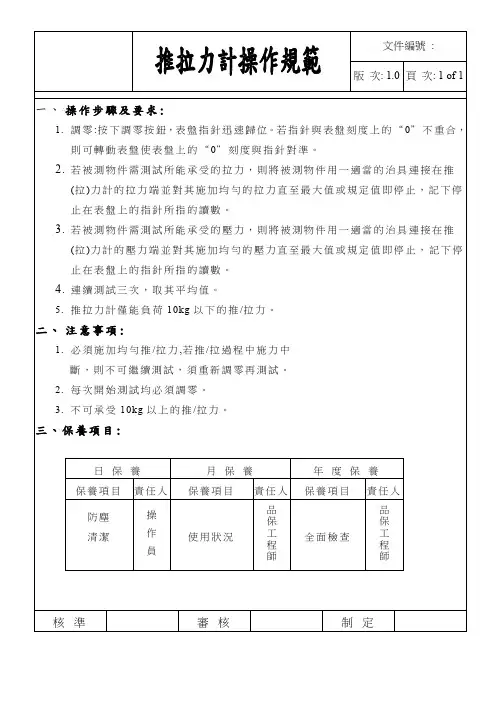

推拉力计操作规范
版次: 1.0
頁次: 1 of 1
1、操作步驟及要求:
1.調零:按下調零按鈕，表盤指針迅速歸位。若指針與表盤刻度上的“0”不重合，則可轉動表盤使表盤上的“0”刻度與指針對準。
2.若被測物件需測試所能承受的拉力，則將被測物件用一適當的治具連接在推(拉)力計的拉力端並對其施加均勻的拉力直至最大值或規定值即停止，記下停止在表盤上的指針所指的讀數。
斷，則不可繼續測試，須重新調零再測試。
2.每次開始測試均必須調零。
3.不可承受10kg以上的推/拉力。
三、保養項目:
日保養
月保養
年度保養
保養項目
責任人
保養項目
責任人
保養項目
責任人
防塵清潔操作員源自使用狀況品保工程師
全面檢查
品保工程師
核準
審核
制定
3.若被測物件需測試所能承受的壓力，則將被測物件用一適當的治具連接在推(拉)力計的壓力端並對其施加均勻的壓力直至最大值或規定值即停止，記下停止在表盤上的指針所指的讀數。
4.連續測試三次，取其平均值。
5.推拉力計僅能負荷10kg以下的推/拉力。
2、注意事項:
1.必須施加均勻推/拉力,若推/拉過程中施力中

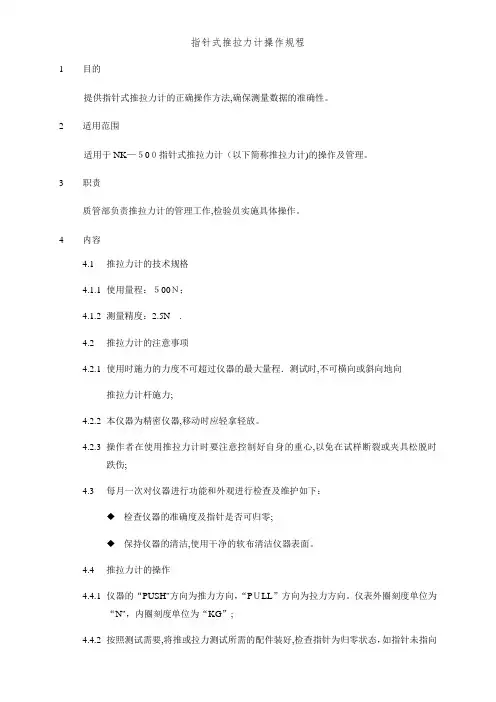

指针式推拉力计操作规程
指针式推拉力计操作规程Revised by Chen Zhen in 20211目的提供指针式推拉力计的正确操作方法，确保测量数据的准确性。
2适用范围适用于NK-500指针式推拉力计（以下简称推拉力计）的操作及管理。
3职责质管部负责推拉力计的管理工作，检验员实施具体操作。
4内容4.1推拉力计的技术规格4.1.1使用量程：500N；4.1.2测量精度：。
4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程。
测试时，不可横向或斜向地向推拉力计杆施力；4.2.2本仪器为精密仪器，移动时应轻拿轻放。
4.2.3操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具松脱时跌伤；4.3每月一次对仪器进行功能和外观进行检查及维护如下：检查仪器的准确度及指针是否可归零；保持仪器的清洁，使用干净的软布清洁仪器表面。
4.4推拉力计的操作4.4.1仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。
仪表外圈刻度单位为“N”，内圈刻度单位为“KG”；4.4.2按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能）。
将“PEAK”按钮旋到“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮，指针会回到非记忆状态。
将其旋到“TRACK”处时，则施力的力度为非记忆状态。
施力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数；4.4.4使用完毕后，将配件卸下放到仪器箱内。
4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格，指针处于格与格之间，如图示：指针处于第27格至28格之间。
则，读数为27*+估值=+估值，估值*=，则正确读数为+=69N。
5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。
推拉力计操作规程
推拉力计操作规程一、引言推拉力计是一种用于测量物体受到的推力和拉力的仪器。
本操作规程旨在指导用户正确操作推拉力计，确保测量结果准确可靠。
二、设备准备1. 确保推拉力计处于正常工作状态。
检查仪器外观，确认无明显损坏或松动的部件。
2. 接通电源并确保电源电压与推拉力计要求的电源电压相匹配。
3. 将推拉力计放置在平稳的工作台面上，确保仪器稳定。
三、操作步骤1. 打开推拉力计电源开关，待仪器启动完成后，进入待机状态。
2. 按下零位调整按钮，将推拉力计归零。
确保没有外力作用在推拉力计上。
3. 将待测物体安装在推拉力计的夹持装置上，并确保夹持装置牢固可靠。
4. 按下开始按钮，推拉力计开始测量。
测量过程中，应保持待测物体处于稳定状态，避免外力干扰。
5. 等待测量结果稳定后，记录显示屏上的数值，并进行必要的单位换算。
6. 结束测量后，按下停止按钮，推拉力计停止测量，并返回待机状态。
7. 关闭推拉力计电源开关，断开电源。
四、注意事项1. 在操作推拉力计之前，必须熟悉仪器的使用说明书，并按照说明书的要求进行操作。
2. 在测量过程中，应注意避免外界干扰，如风力、振动等。
3. 推拉力计的夹持装置应根据待测物体的特点进行调整，确保夹持牢固可靠。
4. 如需进行多次测量，应等待推拉力计恢复到稳定状态后再进行下一次测量。
5. 推拉力计应定期进行校准，以确保测量结果的准确性。
6. 使用过程中如发现异常情况或故障，应立即停止使用，并联系维修人员进行检修。
五、维护保养1. 每次使用结束后，应将推拉力计清洁干净，并存放在干燥、通风的地方。
2. 定期检查推拉力计的各个部件是否正常，如有损坏或松动的部件，应及时更换或修复。
3. 推拉力计的电源线应定期检查，如有损坏或老化，应及时更换。
4. 推拉力计在长时间不使用时，应断开电源，并存放在适宜的温度和湿度条件下。
六、安全注意事项1. 在使用推拉力计时，应注意个人安全，避免触碰仪器的活动部件。
2. 在操作推拉力计时，应佩戴适当的防护手套和眼镜，以防止意外伤害。
指针式推拉力计操作规程
1目的提供指针式推拉力计的正确操作方法,确保测量数据的准确性。
2适用范围适用于NK—５0０指针式推拉力计（以下简称推拉力计)的操作及管理。
3职责质管部负责推拉力计的管理工作,检验员实施具体操作。
4内容4.1推拉力计的技术规格4.1.1使用量程：５00Ｎ；4.1.2测量精度：2.5N.4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程．测试时,不可横向或斜向地向推拉力计杆施力;4.2.2本仪器为精密仪器,移动时应轻拿轻放。
4.2.3操作者在使用推拉力计时要注意控制好自身的重心,以免在试样断裂或夹具松脱时跌伤;4.3每月一次对仪器进行功能和外观进行检查及维护如下：◆检查仪器的准确度及指针是否可归零;◆保持仪器的清洁,使用干净的软布清洁仪器表面。
4.4推拉力计的操作4.4.1仪器的“PUSH"方向为推力方向，“PＵLL”方向为拉力方向。
仪表外圈刻度单位为“N"，内圈刻度单位为“KG”;4.4.2按照测试需要,将推或拉力测试所需的配件装好,检查指针为归零状态，如指针未指向“0＂刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能)。
将“ＰＥAＫ”按钮旋到“PEAK”处时,则为记忆状态(即指针会指在所施力的最大力度的数值上)，按一下“PEＡK”按钮,指针会回到非记忆状态。
将其旋到“TRAＣＫ”处时，则施力的力度为非记忆状态。
施力时,施力方向应与推／拉力轴成一条直线，读数时应正面平视表盘刻度进行读数;4.4.4使用完毕后，将配件卸下放到仪器箱内。
4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格2。
５N,指针处于格与格之间,如图示:指针处于第2７格至２8格之间。
则，读数为27*２。
５+估值=67。
5N+估值，估值2。
5＊0.6＝1。
5Ｎ，则正确读数为67。
5+1。
5=69N。
5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。
指针式推拉力计使用说明书
指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便攜式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、攜带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。
现广泛应用于电子、高低压电器、五金製锁、汽车配件、粘胶化工、打火机及点火装置、製笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。
使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。
二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸 用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数N K -1010N 1k g 1N 0.1k g 0.05N 10g N K -2020N 2k g 2N0.2k g0.1N 20g N K -3030N 3k g 3N0.3k g0.2N 20g N K -5050N 5k g 5N 0.5k g 0.25N 50g N K -100100N 10k g 10N 1k g 0.5N 100g N K -200200N 20k g 20N 2k g 1.0N 200g N K -300300N 30k g 30N 3k g 2.0N 200g N K -500500N 50k g 50N 5k g2.5N 500g 10m m2010-27~+7015%~80%R H ℃±℃℃℃周围无震源及腐蚀性介质型号最大测试值最小测度值最小分度值推拉行程工作度运输度相对湿度工作环境桿溫溫六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。
推拉力计操作指导书
推拉力计操作指导书1．仪器名称推拉力计2．仪器型式AEF-20型推拉力计3．仪器名称代号无4．适用范围适用于本司推拉力计之操作，校正，保养。
5．具体操作步骤5．1推拉力计构造拉力头各种连接头及加长杆读数表盘复位按钮推力头5．2具体使用步骤5．2．1首先根据需要装上相应的测试接头，如测拉力则使用如上图所示左边拉头，测试推力则用右边边推力头或根据需要选用盒内之接头。
5．2．2装好相应的接头后归零检查，观察表盘批针是否指在0刻度处，如无则拧动表盘使表盘指针指在0刻度处。
5．3推拉力计读数方法：5．3．1最小读数为200g即每一小格值为200g。
5．3．2刻度之读法如上图指针指于第十三格上则读数为：13X200g=2600g=2.6kg,读数完毕按下复位键复位，表盘指针自动回复到0刻度处，可继续进行下一个产品测试。
5.4测试方法握手方向拉力测试拉力方向如图所示双手紧握拉力计后，然后向后拉，直至所测端子片拉脱为止，观察表盘指针所指刻度即为所测之拉力值。
握手方向推力方向如图所示用手紧握推压力计后，用力向前推，直至推到目的地为止，观察表盘指针所指刻度即为所测之推力值。
读数完毕按下复位键复位，表盘指针自动回复到0刻度处，可继续进行下一个产品测试。
6．注意事项6．1细心擦试干净表面之脏污，灰尘等。
6．2应避免拉力计的碰撞，及跌撞。
6．3避免推拉力计在冲击，振动的环境中使用。
7．4保管时，必须将连接头取下，并加上防锈油。
7校正7.1每半年校正一次。
7．2取自校方式，如有必要时视情况可送外校。
7．3由取得校正资格人员来执行。
7．4本司执行综合精度校正，即以法码校正。
7．5检查表盘，各按键等是否有损坏，功能是否失效等。
7．6校正点校正项目标准值(g) 允许误差(g)A 5000 50B 10000 50C 15000 100D 20000 1008．保养8.1每月保养作业必须执行一次。
8.2校正记录记录于“仪器愎历卡”并呈报上级主管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业文件版次第A/0版
编号JSFZ-QAD-SW-04 手持指针式推拉力计使用说明书
页次1/4
索引
序号项目页次
1.0 目的 2
2.0 范围 2
3.0 职责 2
4.0 定义2~3
5.0 程序3~4
6.0 相关文件 4
7.0 记录 4
记号订正内容年月日订正审核批准审核编制
日期日期日期
作业文件版次第A/0版
编号JSFZ-QAD-SW-04 手持指针式推拉力计使用说明书
页次 2 /4
1.0 目的：
对手持指针式推拉力计作良好的使用及有效的管理。
2.0 范围：
此基准适用于手持指针式推拉力计的使用管理作业。
3.0 职责：
3.1 品保部门对各部门仪表管理表单作统一保管，并负责每年仪器检测。
3.2 各部门仪表由部门内专人保管。
4.0 定义：
4.1规格参数：
作业文件版次第A/0版
编号JSFZ-QAD-SW-04 手持指针式推拉力计使用说明书
页次 3 /4
4.2 结构名称：
5.0 程序：
5.1 测试前准备
选择合适的测试用接头夹具，安装到推拉力计上。
5.1.1 拉伸测试
将附属的拉力用家具安装到表示拉【PULL】端的中心轴上。
5.1.2 压缩测试
从附属的推力夹具中，选择合适的测试用夹具，安装到标示【PUSH】端的中心轴上。
5.1.3 加长接杆的利用
无法接触到被测试物时，利用附属的加长接杆来安装夹具。
作业文件版次第A/0版。
