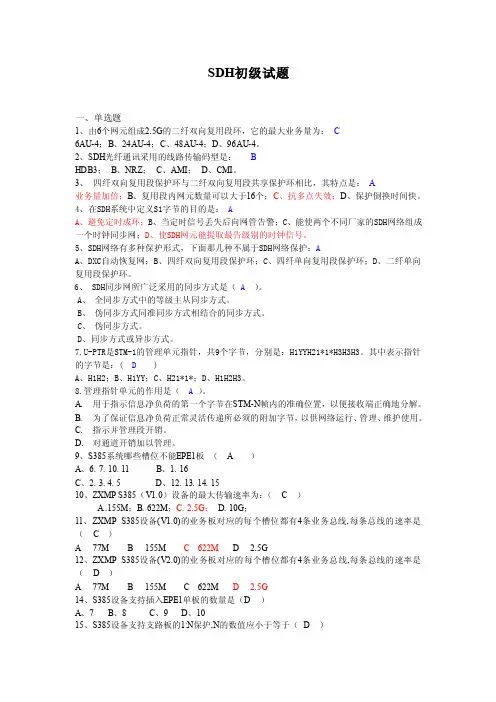

SDH初级——精选推荐
SDH初级试题一、单选题1、由6个网元组成2.5G的二纤双向复用段环，它的最大业务量为：C6AU-4；B、24AU-4；C、48AU-4；D、96AU-4。
2、SDH光纤通讯采用的线路传输码型是： BHDB3；B、NRZ；C、AMI；D、CMI。
3、四纤双向复用段保护环与二纤双向复用段共享保护环相比，其特点是：A业务量加倍；B、复用段内网元数量可以大于16个；C、抗多点失效；D、保护倒换时间快。
4、在SDH系统中定义S1字节的目的是：AA、避免定时成环；B、当定时信号丢失后向网管告警；C、能使两个不同厂家的SDH网络组成一个时钟同步网；D、使SDH网元能提取最告级别的时钟信号。
5、SDH网络有多种保护形式，下面那几种不属于SDH网络保护：AA、DXC自动恢复网；B、四纤双向复用段保护环；C、四纤单向复用段保护环；D、二纤单向复用段保护环。
6、 SDH同步网所广泛采用的同步方式是（ A）。
A、全同步方式中的等级主从同步方式。
B、伪同步方式同准同步方式相结合的同步方式。
C、伪同步方式。
D、同步方式或异步方式。
7.U-PTR是STM-1的管理单元指针，共9个字节，分别是：H1YYH21*1*H3H3H3。
其中表示指针的字节是：( D )A、H1H2；B、H1YY；C、H21*1*；D、H1H2H3。
8.管理指针单元的作用是（ A ）。
A. 用于指示信息净负荷的第一个字节在STM-N帧内的准确位置，以便接收端正确地分解。
B. 为了保证信息净负荷正常灵活传递所必须的附加字节，以供网络运行、管理、维护使用。
C. 指示并管理段开销。
D. 对通道开销加以管理。
9、S385系统哪些槽位不能EPE1板（ A ）A、6. 7. 10. 11B、1. 16C、2. 3. 4. 5D、12. 13. 14. 1510、ZXMP S385（V1.0）设备的最大传输速率为：（ C ）A .155M；B. 622M；C. 2.5G； D. 10G；11、ZXMP S385设备(V1.0)的业务板对应的每个槽位都有4条业务总线,每条总线的速率是（ C ）A 77MB 155MC 622MD 2.5G12、ZXMP S385设备(V2.0)的业务板对应的每个槽位都有4条业务总线,每条总线的速率是（ D ）A 77MB 155MC 622MD 2.5G14、S385设备支持插入EPE1单板的数量是（D ）A、7B、8C、9D、1015、S385设备支持支路板的1:N保护,N的数值应小于等于（ D ）A、6B、7C、8D、916、VLAN识别设备为了保证与非VLAN识别设备（Non-VLAN-Aware Devices）的互操作性和共存性，标记头在原始的以太网帧上加入了4个字节，这样使以太网的最大帧长度变为字节（C）1522A. 1、1512B. 2、1514C. 3、1518D. 4、152017、在下面一系列MSTP单板中，不支持9K字节的Jumbo帧的单板是（D）A. SECB. TGE2B-EC. TFED. SGE2B18、MSTP业务单板的系统口最少绑定____个VC12，才能达到带宽为100M。
SDH传送网的保护和恢复
SDH传送网的保护与恢复为了提高业务传送的可靠性，SDH传送网提供了一整套保护与恢复策略。
保护与恢复概念的区别在于：保护只能利用传送节点间予先安排的容量，用一定的备用容量去保护一定的主用容量，备用资源无法在网络大范围内共享。
而恢复则不同，它可以利用节点间的任何可用容量来恢复业务。
如当发生链路或节点失效时，网络可以用重新选择路由的算法，广泛调用网络中的任何可用容量来恢复业务。
所以恢复策略可以大大节省网络资源，保证网络的生存率。
1．SDH传送网的保护SDH传送网的保护可以分为两大类：路径保护与子网连接保护。
路径保护又包括线路系统的保护（复用段）、环网的保护（复用段、通道）。
根据需要，复用段（MS）保护可能是双向倒换或单向倒换；可能是返回倒换或不返回倒换。
所谓双向倒换是指，通路被倒换到二个方向的保护段中，且不允许只在一个方向上倒换；而单向倒换是指仅把故障通路倒换到保护通路上。
所谓返回倒换，是指当工作段由失效状态恢复正常后，工作通路便切换回工作段，即恢复到原来的状态。
而不返回倒换是指即使失效状态恢复正常，倒换状态也维持不变。
（1）．路径保护路径保护既可以以环网形式也可以以线形网形式进行保护。
以环网形式时，保护既可以在复用段层进行，又可以在通道层进行。
①．线路系统的复用段保护（MSP）线路系统的复用段保护一般有二种方式：1+1保护和1∶N保护。
所谓1+1复用段保护，是指STM-N信号同时在工作复用段和保护复用段之中传输，也就是说STM-N信号永久性地被连接（桥接）在工作段和保护段上，而在接收端监视从这二个段收到的STM-N信号状态，[url=/]魔兽世界私服[/url]从中选择更合适的STM-N信号作为主用。
由于在发送端STM-N业务信号是永久性桥接，所以1+1结构的保护通路不能传送额外业务。
所谓1∶N复用段保护，是指N个工作复用段共用一个保护复用段，其中N = 1~14。
N条STM-N通路的二端都桥接在保护段上，在接收端通过监视接收信号来决定是否用保护复用段上的信号来取代某个工作复用段的信号。
(光纤通信)职业技能鉴定四级试题库(附答案)
（光纤通信）职业技能鉴定四级试题库（附答案）一、单选题（共60题，每题1分，共60分）1、G07网管工作站通过与设备的( )接口相连来完成设备监控的。
A、WB、FC、QD、f正确答案：B2、我国主要采用的支路单元有TU12和( )两种。
A、AU-12B、TU－2C、TU-3D、AU－4正确答案：C3、线路板红灯常亮是何种故障（）？A、本板硬件故障B、B1超限C、发端时钟丢失D、LOS正确答案：A4、A1.A2字节完成（）功能。
A、时钟跟踪B、帧定位C、误码校验D、码型变换正确答案：B5、G02系统的公务群呼号码是( )。
A、0000B、#0000C、00**D、#00**正确答案：D6、MS-AIS的告警是指在c点的信号为全( )。
A、0B、1C、2D、3正确答案：B7、II型机的两块交叉板的工作方式是（）。
A、热备份B、并行C、冷备分D、负荷分担正确答案：A8、误码秒的指标具有任意误码的1秒钟时间间隔应小于（）。
A、8%B、0.2%C、1%D、10%正确答案：A9、全军有线电长途通信传输网标号规定，标示军方通信系统的标号一律用( )色。
A、绿色B、黑色C、蓝色D、红色正确答案：B10、一根光纤是单模还是多模主要决定于( )。
A、包层外径B、光纤长度C、涂覆层D、导模的数量正确答案：D11、在网管上，下面哪-种是光板支持的环回( )。
A、AU-4B、VC-12C、RSD、TU-12正确答案：A12、Synchronous Digital Hierarchy 指的是( )。
A、准同步数字体系B、异步传递模式C、同步数字体系D、同步传送模块正确答案：C13、OTNM2000中每个网块最多不能超过( )个网元。
A、64B、32C、16D、48正确答案：C14、T2000对网元用户的操作划分为5个等级，其中级别最高的是( )。
A、操作级别B、监视级别C、调试级别D、系统级别正确答案：C15、PCM(脉冲编码调制)设备分路故障处理时限不超过( )分钟。
四纤双向复用段保护环详细描述
四纤双向复用段保护环详细描述????前面讲的三种自愈方式，网上业务的容量与网元节点数无关，随着环上网元的增多平均每个网元可上/下的最大业务随之减少，网络信道利用率不高。
例如二纤单向通道环为STM-16系统时，若环上有16个网元节点，平均每个2500节点最大上/下业务只有一个STM-1，这对资源是很大的浪费。
为克服这种情况出现了四纤双向复用段保护环，这种自愈方式环上业务量随着网元节点数的增加而增加，如图5-7所示。
图5-7 四纤双向复用段倒换环四纤环肯定是由4根光纤组成，这4根光纤分别为S1、P1、S2、P2，其中S1、S2为主纤，传送主用业务；P1 P2为备纤，传送备用业务。
也就是说P1、P2光纤分别用来在主纤故障时保护S1、S2上的主用业务。
注意S1、P1、S2、P2光纤的业务流向。
S1与S2光纤业务流向相反（一致路由，双向环），S1、P1和S2、P2两对光纤上业务流向也相反。
从图5-7(a)可看出S1和P2，S2和P1光纤上业务流向相同，这是以后讲双纤双向复用段环的基础，双纤双向复用段保护环就是因为S1和P2，S2和P1光纤上业务流向相同才得以将四纤环转化为二纤环。
在环网正常时，网元A到网元C的主用业务从S1光纤经B网元到网元C，网元C到网元A的业务经S2光纤经网元B到网元A。
网元A与网元C的额外业务分别通过P1和P2光纤传送。
网元A和网元C通过收主纤上的业务互通两网元之间的主用业务，通过收备纤上的业务互通两网之间的备用业务。
见图5-7(a)。
当B--C间光缆段光纤均被切断后，在故障两端的网元B、C的光纤S1和P1，S2和P2有一个环回功能，见图5-7(b)，故障端点的网元环回，这时网元A到网元C的主用业务沿S1光纤传到B网元处，在此B网元执行环回功能将S1光纤上的网元A到网元C的主用业务环到P1光纤上传输，P1光纤上的额外业务被中断，经网元A、网元D穿通传到网元C，在网元C处P1光纤上的业务环回到S1光纤上，网元C通过收主纤S1上的业务接收到网元A到网元C的主用业务。
通信基础知识汇集_光通信部分
1 常用缩语2F MS-SPRing 2-Fiber Multiplex Section-Shared Protection Ring 两纤复用段共享保护环2F-BLSR 2-Fiber Bidirectional Line Switched Ring 两纤双向链形倒换环4F MS-SPRing 4-Fiber Multiplex Section-Shared Protection Ring 四纤复用段共享保护环4F-BLSR 4-Fiber Bidirectional Line Switched Ring 四纤双向链形倒换环4F-VLSR 4-Fiber Virtual Line Switched Ring 四纤虚拟线路倒换环AA Account Administrator 账户管理员ACO Alarm Cutoff 告警截断ADM Add/Drop Multiplexer 分插复用器AID Access Identifier 接入标识符AIS Alarm Indication Signal 告警指示信号AIS-L Alarm Indication Signal，Line (detected at the line layer) 线路层告警指示信号AIS-P Alarm Indication Signal，Path (detected at the path layer) 通道层告警指示信号ALS Automatic Laser Shutdown 自动激光关闭AMF APS Mode Mismatch Failure APS 模式失配故障AMI Alternate Mark Inversion 传号交替反转码ANSI American National Standards Institute 美国国家标准协会APD Avalanche Photodiode 雪崩光电二极管API Access Point Identifier 接入点标识APS Automatic Protection Switching 自动保护倒换ARC Alarm Reporting Control 报警控制ASIC Application Specific Integrated Circuit 专用集成电路ASN Abstract Syntax Notation 抽象句法记法ASNCP Arbitrary Subnetwork Connection Protection 任意子网连接保护ASON Automatically Switched Optical Network 自动交换光网络ATM Asynchronous Transfer Mode 异步转移模式AU Administrative Unit 管理单元AU-AIS Administrative Unit-Alarm Indication Signal 管理单元告警指示信号AUG Administration Unit Group 管理单元组AU-n Administration Unit level n N 阶管理单元AU-PTR Administration Unit Pointer 管理单元指针AU-RFI Administrative Unit-Remote Failure Indication 管理单元远端失效指示A-VLSR Asymmetric Virtual Line Switched Ring 不对称虚拟线路倒换环B8ZS Bipolar with 8-Zero Substitution 八连零置换双极性码BBE Background Block Error 背景误码块BBE-FE Background Block Error-Far End 远端背景误码块BBE-NE Background Block Error-Near End 近端背景误码块BBE-PFE Background Block Error-Path Far End 通道远端背景误码块BBE-PNE Background Block Error-Path Near End 通道近端背景误码块BBER Background Block Error Ratio 背景块差错比BER Bit Error Ratio 误比特率BITS Building Integrated Timing Source 大楼综合定时供给BLSR Bidirectional Line Switched Ring 双向链形倒换环BML Business Management Layer 事务管理层BOD Bandwidth on Demand 按需带宽分配，服务提供者按照用户的需CAC Call Admission Control 呼叫允许控制CAS Channel Associated Signaling 随路信令CBR Bridge and Roll Connections 桥接连接CBR Constant Bit Rate 固定比特率CCI Connection Controller Interface 连接控制接口CCS Common Channel Signaling 共路信令CDM Code Division Multiplexing 码分复用CFU Cooling Fan Unit 冷却风扇单元CID Command line Identifier 命令行标识符CLEI Common Language Equipment Identifier 通用语言设备标识码CLI Command Line Interface 命令行接口CLNP Connectionless Network Protocol 无连接网络协议CLP Cell Loss Priority 信元丢失优先级CMF Channel Mismatch Failure 通道失配故障CMI Coded Mark Inversion 编码信号反转码C-n Container- n N 阶容器CORBA Common Object Request Broker Architecture 公共对象请求代理体系结构CP Connection Provisioner 连接分配者CP Control Plane 控制平面CPP Control Plane Processor 控制平面处理器CPU Central Processing Unit 中央处理器CR Carriage Return 回车CRC Cyclic Redundancy Check 循环冗余校验CSDP Channel State Dependent Packet Scheduling 通道状态决定包调度CSM Core Switching Manager 核心交换管理器CSMA/CD Carrier Sense Multiple Access with Collision Detection 载波侦听多址访问/碰撞检测CSPF Constrained Shortest Path First 业务平面基于约束的最短路径优先CTP Connection Termination Point 连接终端点CV Code Violation 编码违例CV-FE Code Violation-Far End 远端编码违例CV-NE Code Violation-Near End 近端编码违例CV-P Code Violation-Path 通道层编码违例CV-PFE Code Violation-Path Far End 通道远端编码违例DB Data Base 数据库DBMS Data Base Management System 数据库管理系统DC Direct Current 直流电DCC Data Communication Channel 数据通信信道DCE Data Circuit-terminating Equipment 数据电路终端设备DCE Data Communication Equipment 数据通信设备DCF Data Communications Function 数据通信功能DCN Data Communications Network 数据通信网DDF Digital Distribution Frame 数字配线架DDN Digital Data Network 数字数据网DGD Differential Group Delay 差分群时延DLL Dynamic Link Libraries 动态链接库DNA Distributed Network Architecture 分散网络结构DNI Dual Node Interconnection 双节点互连DPFI Data Plane Fault Isolation 业务平面故障隔离DQDB Distributed Queue Double Bus 分布式排队双总线DS1 Digital Signal level 1 1 级数字信号DTE Data Terminating Equipment 数字终端设备DTL Designated Transit List 指定转接列表DWDM Dense Wavelength Division Multiplexing 密集波分复用DXC Digital Cross Connection 数字交叉连接EB Error Block 误码块ECC Embedded Control Channel 嵌入控制通道EDFA Erbium Doped Fiber Amplifier 掺饵光纤放大器EEPROM Electrically Erasable Programmable Read Only Memory 电可擦除可编程只读存储器EM Element Management 网元管理EMC Electromagnetic Compatibility 电磁兼容EMI ElectroMagnetic Interference 电磁干扰EML Element Management Layer 网元管理层EMS Element Management System 单元管理系统EMS Element Management System 网元管理系统E-NNI External Network-Network Interface 外部网络-网络接口EOS Ethenet Over SDH 基于SDH网络的以太网EPL Ethernet Private Line 以太网专线ES Error Second 误码秒ESD Electronic Static Discharge 静电放电ESF Extended Super Frame 扩展超级帧ES-FE Errored Second-Far End 远端误码秒ES-NE Errored Second-Near End 近端误码秒ES-PFE Errored Second-Path Far End 通道远端误码秒ES-PNE Errored Second-Path Near End 通道近端误码秒ESR Error Second Ratio 误码秒比ETS European Telecommunication Standards 欧洲电信标准ETSI European Telecommunication Standards Institute 欧洲电信标准协会EXC Excessive Bit Error Ratio 误码率越限FAS Frame Alignment Signal 帧定位信号FC Failure Count 失效计数FC-FE Failure Count-Far End 远端失效计数FC-NE Failure Count-Near End 近端失效计数FC-PFE Failure Count-Path Far End 通道远端失效计数FC-PNE Failure Count-Path Near End 通道近端失效计数FDDI Fiber Distributed Data Interface 光纤分布式数据接口FDM Frequency Division Multiplexing 频分复用FE Fast Ethernet 快速以太网FEBBE Far End Background Block Error 远端背景误码块FEC Forward Error Correction 前向误码纠错FEES Far End Errored Second 远端误码秒FEPLF Far-End Protection Line Failure 远端保护线路故障FESES Far End Severely Errored Second 远端严重误码秒FTAM File Transfer and Access Management 文件传输和接入管理FTP File Transfer Protocol 文件传输协议GE Gigabit Ethernet 千兆以太网GFP Generic Framing Procedure 通用成帧规程GFP-F Frame-mapped GFP 帧映射模式通用成帧规程GMPLS Generalized Multi-Protocol Label Switching 通用（广义）多协议标记交换GND Ground 地线GNE Gateway Network Element 网关网元GTP Group Termination Point 组终端点GUI Graphical User Interface 图形用户接口HA DCN High Availability Digital Communication Network 高可用性数据通信网络HDB3 High Density Bipolar of order 3 三阶高密度双极性码HDLC High Digital Link Control 高级数据链路控制HIR Hold In Reset 保持复位HPC Higher order Path Connection 高阶通道连接HSRP Hot Standby Router Protocol 热备份路由器协议HW High-Way 母线IDL Interface Definition Language 接口定义语言IEC International Electrotechnical Commission 国际电工技术委员会IEEE Institute of Electrical and Electronics Engineers 电气与电子工程师学会IETF Internet Engineering Task Force Internet 工程任务组IG Information Group 信息组IMS IP Multimedia Subsystem IP多媒体子系统I-NNI Internal Network-Network Interface 内部网络-网络接口IP Internet Protocol 因特网协议IPCC IP Communication Channel IP 通信通道IPCC IP Control Channel IP 控制通道IS-IS Intermediate System-Intermediate System 中间系统－中间系统ITU International Telecommunication Union 国际电信联盟ITU-T International Telecommunication Union-Telecommunication Standardization Sector 国际电信联盟－电信标准部L2 Layer 2 第二层（协议）LAN Local Area Network 本地网LAN Local Area Network 局域网LAPD Link Access Procedure for D channel D通道链路接入规程LAPS Link Access Procedure for SDH SDH 链路访问规程LBC Laser Bias Current 激光器偏置电流LCAS Link Capacity Adjustment SCEheme 链接容量调整方案LCD Loss of ATM Cell Delineation 丢失ATM 信元定界LCP Link Control Protocol 链路控制协议LCT Local Craft Terminal 本地维护终端LF Line Feed 换行LIP Local Information Packet 本地信息包LM Line Module 线路板LMP Link Management Protocol 链路管理协议LOF Loss of Frame 帧丢失LOH Line Overhead 线路开销LOM Loss Of Multiframe 复帧丢失LOP Loss of Pointer 指针丢失LOP-P Loss of Pointer-Path (detected at the path layer) 通道层指针丢失LOS Loss of Signal 信号丢失LPC Lower order Path Connection 低阶通道连接LR Long Reach 长距LSMR Local Span Mesh Restoration 本地跨段Mesh 恢复LSP Label Switched Path 标签交换路径LTE Line Terminating Equipment 线路终端设备LTP Link Termination Point 链路终端点MAC Medium Access Controll 介质访问控制MAN Metropolitan Area Network 城域网MCF Message Communication Function 消息通信功能MCP Management Communication Network 管理通信网MCU Micro Control Unit 微处理器MD Mediation Device 协调设备MF Mediation Function 协调功能MII Medium Independent Interface 独立于介质的接口MM Multi Mode 多模（光纤）MP Management Plane 管理平面MPLS Multiprotocol Label Switching 多协议标记交换MS Multiplex Section 复用段MS-AIS Multiplex Section Alarm Indication Signal 复用段告警指示信号MSOH Multiplex Section Overhead 复用段开销MSP Multiplex Section Protection 复用段保护MS-PSC Multiplex Sections Protection Switching Count 复用段保护倒换计数MS-RDI Multiplex Section Remote Defect Indication 复用段远端缺陷指示MS-SPRing Multiplex Section Shared Protection Ring 复用段共享保护环MST Multiplex Section Terminal 复用段终端MSTE Multiplex Section Terminating Equipment 复用段终结设备MSTP Multi-Service Transport Platform 多业务传送平台MTIE Maximum Time Interval Error 最大时间间隔误差NA Not Available 不可用NE Network Element 网元NEF Network Element Function 网络单元（网元）功能NEL Network Element Layer 网元层NFAS Non-FAS 非帧定位信号NM Node Manager 节点管理器NML Network Manager Layer 网络管理层NMS Network Management System 网络管理系统NNI Network-to-Network Interface 网络-网络接口NRZ Non-Return to Zero 不归零码NSA Non-Service-Affecting 非影响服务OAM Operation，Administration and Maintenance 操作管理与维护OAM&P Operations，Administration，Maintenance，and Provisioning 操作、管理、维护和配置OC-N，N=1，3，12，48，192 Optical Carrier level N，N=1，3，12，48，192 光载波等级N。

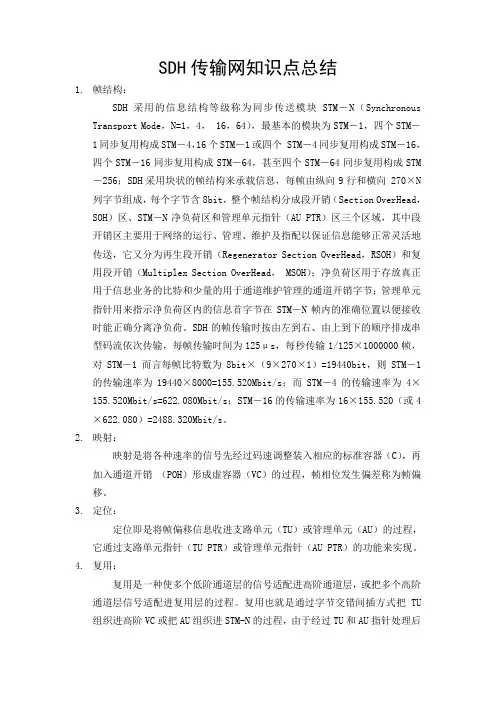

SDH传输网知识点总结
SDH传输网知识点总结1.帧结构：SDH采用的信息结构等级称为同步传送模块STM－N（Synchronous Transport Mode，N=1，4， 16，64），最基本的模块为STM－1，四个STM－1同步复用构成STM－4，16个STM－1或四个 STM－4同步复用构成STM－16，四个STM－16同步复用构成STM－64，甚至四个STM－64同步复用构成STM －256；SDH采用块状的帧结构来承载信息，每帧由纵向9行和横向 270×N 列字节组成，每个字节含8bit，整个帧结构分成段开销（Section OverHead，SOH）区、STM－N净负荷区和管理单元指针（AU PTR）区三个区域，其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销（Regenerator Section OverHead，RSOH）和复用段开销（Multiplex Section OverHead， MSOH）；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM－N帧内的准确位置以便接收时能正确分离净负荷。
SDH的帧传输时按由左到右、由上到下的顺序排成串型码流依次传输，每帧传输时间为125μs，每秒传输1/125×1000000帧，对STM－1而言每帧比特数为8bit×（9×270×1）=19440bit，则STM－1的传输速率为19440×8000=155.520Mbit/s；而STM－4的传输速率为4×155.520Mbit/s=622.080Mbit/s；STM－16的传输速率为16×155.520（或4×622.080）=2488.320Mbit/s。
2.映射：映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移。
国家电网技术学院-通信专业技术比武题库
国网技术学院题库（电力通信专业）一、选择题1)下列SDH网同步方式中，在实际应用中同步性能最好的是( B）。
A:异步方式B：同步方式C:准同步方式D：伪同步方式2）可配置成TM网元的SDH设备，其特点是：（A C ）A：所有光方向到TM的业务必须落地B:只能有一个光方向C：不同光方向的业务不能通过光板直接穿通D：光板的最高速率必须低于622M3)SDH管理网的传送链路是（A)A:DCC通路B：FCC通路C:KCC通路D：E1字节4）AU指针的作用( A C）A:对高阶VC速率适配，容纳其对应于AU的频差相差B：对低阶VC速率适配C：指示高阶VC首字节在AU净负荷中的位置D:指示低阶VC首字节在TU净负荷中的位置5）四纤双向复用段保护环与二纤双向复用段共享保护环相比，其特点是：（A C）A:业务量加倍B:复用段内网元数量可以大于16个C：抗多点失效D：保护倒换时间快。
6）SDH体系中集中监控功能的实现由（A D ）A：段开销及通道开销B：线路编码的冗余码C：帧结构中的TS0及TS15时隙D:DCC通道7）以下类型设备必须配置交叉板的有（A B D）A：TM B：ADMC：REG D：DXC8）单向通道保护环的触发条件是（D)告警。
A：MS—AIS B:MS-RDIC：LOS D：TU—AIS9）对数字通信中再生中继器的有关描述，不正确的是:（D) A.放大和均衡信号B。
消除误码C。
消除噪声积累D。
有误码积累10）A律13折线通常采用的量化级数为:( B)A.16B.256C。
128 D.204811）国际上规定PC M30/32最大用户话路数: （D)A。
32个B。
28个C。
31个 D. 30个12）均匀量化主要特点是：（B)A.信噪比低B。
小信号信噪比小，大信号信噪比大C.不便于解码D。
小信号信噪比大，大信号信噪比小13)PCM30/32路系统中，位脉冲的重复频率为：( B）A。
0。
5kHz B。
四纤双向复用段共享保护环
四纤双向复用段共享保护环1．四纤双向复用段保护环的工作原理环网由四根光纤组成，二根工作光纤记为S1、S2。
S1组成沿顺时针方向传输的环，S2组成沿逆时针方向传输的环，因此由它们可以独立地完成环上的双向业务传输。
另外二根保护光纤记为P1、P2，P1组成沿逆时针方向传输的环，P2组成沿顺时针方向传输的环，它们可以对工作光纤提供保护。
注意，P1、P2仅仅是一种标识，它并不代表P1光纤仅仅对S1光纤提供反方向保护，P1光纤同样也可以对S2光纤提供同方向供保护；至于到底对S1光纤还是对S2光纤提供保护，根据情况由软件调度。
同理，P2光纤既可以对S2光纤提供反向保护，也可以对S1光纤提供同向保护。
（1）．环网保护在进行环网保护时，保护光纤P1为工作光纤S1提供反方向保护，而保护光纤P2则为工作光纤S2提供反方向保护。
工作原理如图2.11.11所示。
①．正常情况A)．AC信号在节点A，进入环网以节点C为目的地的业务信号AC，馈入光纤S1，并沿顺时针方向将AC信号经节点B传送到节点C，传送路径：A→B→C。
B）．CA信号在节点C，进入环网以节点A为目的地的业务信号CA，馈入光纤S2，并在同一区段沿逆时针方向将AC信号经节点B传送到节点A，传送路径：C→B→A。
二根保护光纤P1、P2是空闲的。
信号传送路径如图2.11.11 a)中的粗线所示。
②．故障情况当发生故障时，如BC节点间的光缆被切断，因为在节点B和C都能检测到信号丢失（LOS）告警，所以分别执行桥接与倒换功能。
如图2.11.11 b)所示。
A）．AC信号在节点B，执行桥接功能，把AC信号从S1光纤桥接到P1光纤上，并沿逆时针方向经A、D节点传送到C节点。
在节点C，执行倒换功能，再把AC业务信号从P1光纤倒换到S1光纤上。
因此，[url=/]魔兽世界私服[/url]AC信号的传送路径为：A→B→A→D→C。
如图2.11.11 b)中的粗线所示。
B）．CA信号在节点C，执行桥接功能，把CA业务信号从S2光纤桥接到P2光纤上，并沿顺时针方向经D、A节点传送到B节点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四纤双向复用段共享保护环
1．四纤双向复用段保护环的工作原理
环网由四根光纤组成，二根工作光纤记为S1、S2。
S1组成沿顺时针方向传输的环，S2组成沿逆时针方向传输的环，因此由它们可以独立地完成环上的双向业务传输。
另外二根保护光纤记为P1、P2，P1组成沿逆时针方向传输的环，P2组成沿顺时针方向传输的环，它们可以对工作光纤提供保护。
注意，P1、P2仅仅是一种标识，它并不代表P1光纤仅仅对S1光纤提供反方向保护，P1光纤同样也可以对S2光纤提供同方向供保护；至于到底对S1光纤还是对S2光纤提供保护，根据情况由软件调度。
同理，P2光纤既可以对S2光纤提供反向保护，也可以对S1光纤提供同向保护。
（1）．环网保护
在进行环网保护时，保护光纤P1为工作光纤S1提供反方向保护，而保护光纤P2则为工作光纤S2提供反方向保护。
工作原理如图2.11.11所示。
①．正常情况
A)．AC信号
在节点A，进入环网以节点C为目的地的业务信号AC，馈入光纤S1，并沿顺时针方向将AC信号经节点B传送到节点C，传送路径：A→B→C。
B）．CA信号
在节点C，进入环网以节点A为目的地的业务信号CA，馈入光纤S2，并在同一区段沿逆时针方向将AC信号经节点B传送到节点A，传送路径：C→B→A。
二根保护光纤P1、P2是空闲的。
信号传送路径如图2.11.11 a)中的粗线所示。
②．故障情况
当发生故障时，如BC节点间的光缆被切断，因为在节点B和C都能检测到信号丢失（LOS）告警，所以分别执行桥接与倒换功能。
如图2.11.11 b)所示。
A）．AC信号
在节点B，执行桥接功能，把AC信号从S1光纤桥接到P1光纤上，并沿逆时针方向经A、D节点传送到C节点。
在节点C，执行倒换功能，再把AC业务信号从P1光纤倒换到S1光纤上。
因此，[url=/]魔兽世界私服[/url]AC信号的传送路径为：A→B→A→D→C。
如图2.11.11 b)中的粗线所示。
B）．CA信号
在节点C，执行桥接功能，把CA业务信号从S2光纤桥接到P2光纤上，并沿顺时针方向经D、A节点传送到B节点。
在节点B，执行倒换功能；再把CA业务信号从P2光纤倒换到S2光纤上，并沿逆时针方向传送到节点A。
因此CA信号的传送路径为：C→D→A→B→A。
信号传送路径也如图2.11.11 b)中的粗线所示。
（2）．区段保护
唯一能提供区段[url=/]魔兽sf[/url]保护的是四纤双向复用段保护环。
在进行区段保护时，保护光纤P1为工作光纤S2提供同向保护，而保护光纤P2则为工作光纤S1提供同向保护。
每一区段的保护都和1：1线性保护系统相似，即某区段的保护光纤仅对该区段的工作光纤提供同向保护。
①．正常情况
AC信号与CA信号的传送见图2.11.11 a)。
②．故障情况
当发生故障时，如BC节点间的光缆被切断，因为在节点B和C都能检测到信号丢失（LOS）告警，所以分别执行桥接与倒换功能。
如图2.11.12 b)所示。
A）．AC信号
在节点B，执行桥接功能，把AC信号从S1光纤桥接到P2光纤上，并沿顺时针方向传送到C节点。
在节点C，执行倒换功能，再把AC信号从P2光纤倒换到S1光纤上。
因此，AC信号的传送路径仍为：A→B→C；如图2.11.12 b)中的粗线所示。
B）．CA信号
在节点C，执行桥接功能，把CA信号从S2光纤桥接到P1光纤上，并沿逆时针方向传送到B节点。
因此，CA信号的传送路径仍为：C→B→A；也如图2.11.12 b)中的粗线所示。
对于那些只影响工作通道而不影响保护通道的故障，如工作光纤被切断、信号劣化等都可以采用区段保护方式，而且区段保护的级别一般应高于环网保护。
但对于那些更高级别的环桥接请求如光缆被切断，区段保护的级别则应低于环网保护。
多个区段的保护倒换可以在一个环上同时进行，因为每个区段上的保护光纤仅用于对该区段的保护。
此外，四纤双向复用段保护环还可以对节点失效提供保护。
2．四纤双向复用段保护环的优缺点
（1）．优点
可以看出，四纤双向复用段共享保护环具有三大优点。
一是时隙可以重复使用，使环的传输容量可以达到：k×STM-N（k为环网中的节点数）；二是可以利用保护光纤P1、P2传送额外业务；三是具有区段保护功能。
四纤双向复用段共享保护环的“时隙可以重复使用”原理和二纤双向复用段共享保护环是一样的，但由于它的工作光纤可以满容量传输（为STM-N），而不是象二纤双向复用段共享保护环那样只能传输一半容量（另一半容量用于保护），所以环的传输容量为：k×STM-N。
当然它付出的代价是比二纤双向复用段共享保护环多二根光纤。
因为其保护光纤P1、P2在正常情况下是空闲的，所以可用来传送额外业务。
（2）．缺点
一是倒换速度慢，因为它需要使用APS协议。
当环网的长度小于1200km时，其保护倒换时间在50ms内完成；但若环网的长度大于1200kn，其保护倒换时间可能会高达100ms~200ms。
二是技术复杂，节点成本高。
四纤双向复用段共享保护环对同步复用设备提出了更高的要求，一是设备必须具有四个光线路接口。
二是必须是双系统设计；即不仅要具有二个系统的容量，而且要具有更强的交叉连接能力。
以STM-16同步复用设备为例，其交叉连接容量应为128×128VC-4（4个线路口为16×4 = 64VC-4，支路接口也为64 VC-4）。
三是要更强的软件支持，既要支持环网倒换又要支持区段倒换。
