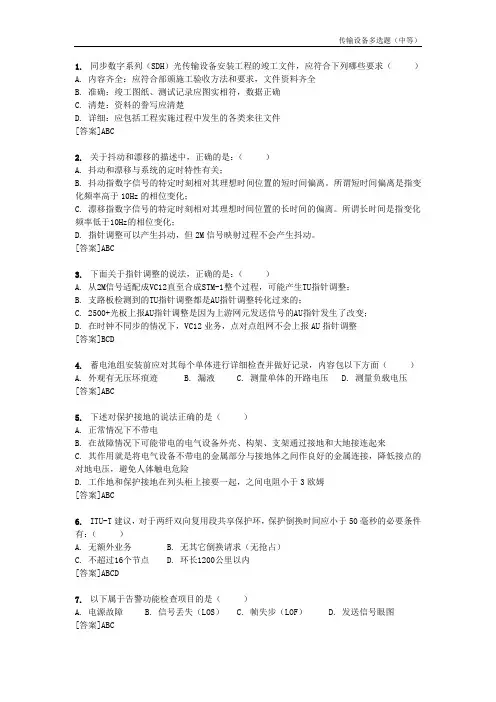

传输设备-多选中等(70题)
1. 同步数字系列（SDH）光传输设备安装工程的竣工文件，应符合下列哪些要求（）A. 内容齐全：应符合部颁施工验收方法和要求，文件资料齐全B. 准确：竣工图纸、测试记录应图实相符，数据正确C. 清楚：资料的誊写应清楚D. 详细：应包括工程实施过程中发生的各类来往文件[答案]ABC2. 关于抖动和漂移的描述中，正确的是：（）A. 抖动和漂移与系统的定时特性有关；B. 抖动指数字信号的特定时刻相对其理想时间位置的短时间偏离。
所谓短时间偏离是指变化频率高于10Hz的相位变化；C. 漂移指数字信号的特定时刻相对其理想时间位置的长时间的偏离。
所谓长时间是指变化频率低于10Hz的相位变化；D. 指针调整可以产生抖动，但2M信号映射过程不会产生抖动。
[答案]ABC3. 下面关于指针调整的说法，正确的是：（）A. 从2M信号适配成VC12直至合成STM-1整个过程，可能产生TU指针调整；B. 支路板检测到的TU指针调整都是AU指针调整转化过来的；C. 2500+光板上报AU指针调整是因为上游网元发送信号的AU指针发生了改变；D. 在时钟不同步的情况下，VC12业务，点对点组网不会上报AU指针调整[答案]BCD4. 蓄电池组安装前应对其每个单体进行详细检查并做好记录，内容包以下方面（）A. 外观有无压坏痕迹B. 漏液C. 测量单体的开路电压D. 测量负载电压[答案]ABC5. 下述对保护接地的说法正确的是（）A. 正常情况下不带电B. 在故障情况下可能带电的电气设备外壳、构架、支架通过接地和大地接连起来C. 其作用就是将电气设备不带电的金属部分与接地体之间作良好的金属连接，降低接点的对地电压，避免人体触电危险D. 工作地和保护接地在列头柜上接要一起，之间电阻小于3欧姆[答案]ABC6. ITU-T建议，对于两纤双向复用段共享保护环，保护倒换时间应小于50毫秒的必要条件有：（）A. 无额外业务B. 无其它倒换请求（无抢占）C. 不超过16个节点D. 环长1200公里以内[答案]ABCD7. 以下属于告警功能检查项目的是（）A. 电源故障B. 信号丢失（LOS）C. 帧失步（LOF）D. 发送信号眼图[答案]ABC8. 以下属于光接口测试项目的有（）A. 平均发送光功率测试B. 接收机灵敏度测试C. 接收机过载功率测试D. 输出口信号比特率[答案]ABC9. 以下属于时钟性能检查项目的有（）A. AIS频率精度B. 输入口允许衰减C. 时钟锁定范围D. 接口回波损耗[答案]AC10. 以下属于数字配线架的测试项目的有（）A. 绝缘电阻测试B. 回线间窜音防卫度测试C. 误码观察测试D. 最小边模抑制比耗[答案]AB11. 传输设备验货的依据是（）A. 设备材料购买合同B. 设计文件C. 设备材料清单D. 实际到货情况[答案]ABC12. 在电源电缆布放中，哪些操作必须要监理单位在现场旁站才能操作的（）A. 电源电缆的裁放B. 电源电缆的布放绑扎C. 电源电缆的电源接续D. 设备加电[答案]CD13. 接入基站施工完成后,施工单位完成下列工作后方可离开现场（）A. 清理设备内的杂物；B. 清理施工现场；C. 填写机房出入登记表；D. 对已有监控的基站,电话通知网维监控室；[答案]ABCD14. 现在传输网常用的自愈保护方式为（）A. 两纤单向MSP环B. 双纤双向PP保护环C. 两纤双向MSP环D. 两纤单向PP环[答案]CD15. SDH体制中集中监控功能的实现由（）A. 段开销及通道开销B. 线路编码的冗余码C. 帧结构中的TS0及TS15时隙D. DCC通道[答案]AD16. 典型的多通路WDM系统由哪些网元类型组成（）A.OTM（终端型WDM设备）B.OADM（光分插复用设备）C.OLA（光线路放大设备）D.TDM（单通路传输系统）[答案]ABC17. SDH设备采用（）映射、（）模式、（）复用。

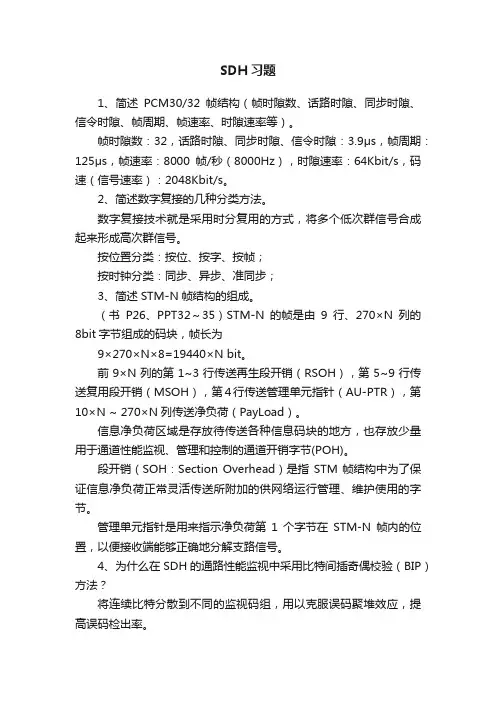

SDH习题
SDH习题1、简述PCM30/32帧结构（帧时隙数、话路时隙、同步时隙、信令时隙、帧周期、帧速率、时隙速率等）。
帧时隙数：32，话路时隙、同步时隙、信令时隙：3.9μs，帧周期：125μs，帧速率：8000帧/秒（8000Hz），时隙速率：64Kbit/s，码速（信号速率）：2048Kbit/s。
2、简述数字复接的几种分类方法。
数字复接技术就是采用时分复用的方式，将多个低次群信号合成起来形成高次群信号。
按位置分类：按位、按字、按帧；按时钟分类：同步、异步、准同步；3、简述STM-N帧结构的组成。
（书P26、PPT32～35）STM-N的帧是由9行、270×N列的8bit字节组成的码块，帧长为9×270×N×8=19440×N bit。
前9×N列的第1~3行传送再生段开销（RSOH），第5~9行传送复用段开销（MSOH），第4行传送管理单元指针（AU-PTR），第10×N ~ 270×N列传送净负荷（PayLoad）。
信息净负荷区域是存放待传送各种信息码块的地方，也存放少量用于通道性能监视、管理和控制的通道开销字节(POH)。
段开销（SOH：Section Overhead）是指STM帧结构中为了保证信息净负荷正常灵活传送所附加的供网络运行管理、维护使用的字节。
管理单元指针是用来指示净负荷第1个字节在STM-N帧内的位置，以便接收端能够正确地分解支路信号。
4、为什么在SDH的通路性能监视中采用比特间插奇偶校验（BIP）方法？将连续比特分散到不同的监视码组，用以克服误码聚堆效应，提高误码检出率。
5、简述异步映射中的2中码速调整方法和应用场合。
（书P42）两种映射方式：同步、异步。
异步映射的两种码速调整方法：正码速调整、正/零/负码速调整。
正码速调整适用于容器的速率始终高于装入信号的速率，即异步装入或异步接口；正/零/负码速调整适用于容器的速率大于、等于或小于装入信号的速率，即异步／同步兼容装入或异步／同步兼容接口。
四纤双向复用段保护环详细描述
四纤双向复用段保护环详细描述前面讲的三种自愈方式,网上业务的容量与网元节点数无关,随着环上网元的增多平均每个网元可上/下的最大业务随之减少,网络信道利用率不高;例如二纤单向通道环为STM-16系统时,若环上有16个网元节点,平均每个2500节点最大上/下业务只有一个STM-1, 这对资源是很大的浪费;为克服这种情况出现了四纤双向复用段保护环,这种自愈方式环上业务量随着网元节点数的增加而增加,如图5-7所示;图5-7 四纤双向复用段倒换环四纤环肯定是由4根光纤组成,这4根光纤分别为S1、 P1、 S2、 P2, 其中S1、S2为主纤,传送主用业务；P1 P2为备纤,传送备用业务;也就是说P1、P2光纤分别用来在主纤故障时保护S1、 S2上的主用业务;注意S1、 P1、S2、 P2光纤的业务流向;S1与S2光纤业务流向相反一致路由,双向环,S1、 P1和S2、 P2两对光纤上业务流向也相反;从图5-7a可看出S1和P2,S2和P1光纤上业务流向相同,这是以后讲双纤双向复用段环的基础,双纤双向复用段保护环就是因为S1和P2, S2和P1光纤上业务流向相同才得以将四纤环转化为二纤环;在环网正常时,网元A到网元C的主用业务从S1光纤经B网元到网元C, 网元C到网元A的业务经S2光纤经网元B到网元A;网元A与网元C的额外业务分别通过P1和P2光纤传送;网元A和网元C通过收主纤上的业务互通两网元之间的主用业务,通过收备纤上的业务互通两网之间的备用业务;见图5-7a;当B--C间光缆段光纤均被切断后,在故障两端的网元B、 C的光纤S1和P1,S2和P2有一个环回功能,见图5-7b, 故障端点的网元环回,这时网元A到网元C的主用业务沿S1光纤传到B网元处,在此B网元执行环回功能将S1光纤上的网元A到网元C的主用业务环到P1光纤上传输,P1光纤上的额外业务被中断,经网元A、网元D穿通传到网元C,在网元C处P1光纤上的业务环回到S1光纤上,网元C通过收主纤S1上的业务接收到网元A到网元C的主用业务;网元C到网元A的业务先由网元C将其主用业务环到P2光纤上,P2光纤上的额外业务被中断,然后沿P2光纤经过网元D、网元A的穿通传到网元B, 在网元B处执行环回功能,将P2光纤上的网元C到网元A的主用业务环回到S2光纤上,再由S2光纤传回到网元A, 由网元A下主纤S2上的业务;通过这种环回、穿通方式完成了业务的复用段保护,使网络自愈;四纤双向复用段保护环的业务容量有两种极端方式;一种是环上有一业务集中站,各网元与此站通业务,并无网元间的业务,这时环上的业务量最小为2× STM-N主用业务或4 ×STM-N 包括额外业务;因为该业务集中站东西两侧均最多只可通STM-N 主或2× STM-N 包括额外业务,这是由于光缆段的数速级别只有STM-N ;另一种情况其环网上只存在相邻网元的业务,不存在跨网元业务,这时每个光缆段均为相邻互通业务的网元专用,例如A--D光缆只传输A与D之间的双向业务,D--C光缆段只传输D与C之间的双向业务等相邻网元间的业务,不占用其它光缆段的时隙资源,这样各个光缆段都最大传送STM-N 主用或2× STM-N 包括备用的业务,时隙可重复利用,而环上的光缆段的个数等于环上网元的节点数,所以这时网络的业务容量达到最大N× STM-N或2N× STM-N;尽管复用段环的保护倒换速度要慢于通道环,且倒换时要通过K1 K2字节的APS协议,控制使设备倒换时涉及的单板较多容易出现故障,但由于双向复用段环最大的优点是网上业务容量大,业务分布越分散、网元节点数越多,它的容量也越大,信道利用率要大大高于通道环,所以双向复用段环得以普遍的应用;双向复用段环主要用于业务分布较分散的网络,四纤环由于要求系统有较高的冗余度,成本较高,故用得并不多;☆技术细节复用段保护环上网元节点的个数不包括REG ,因为REG不参与复用段保护;倒换功能不是无限制的而是由K1 K2字节确定的环上节点数最大为16个;。
SDH复用结构基本原理——初学者必备
SDH 复用结构基本原理——初学者必备一、SDH 复用结构基本原理SDH 的复用单元包括标准容器（C ）、虚容器（VC ）、支路单元（TU ）、支路单元组（TUG ）、管理单元（AU ）、管理单元组（AUG ）。
各种业务信号复用进STM-N 的过程都要经历映射、定位和复用三个步骤。
映射：是一种在SDH 边界处使支路信号适配进虚容器的过程。
即各种速率的G .703信号先分别经过码速调整装入相应的标准容器，之后再加进低阶或高阶通道开销形成虚容器。
定位：是一种将帧偏移信息收进支路单元或管理单元的过程。
低阶虚容器对应支路单元，高阶虚容器对应管理单元。
复用：是一种使多个低阶通道层的信号适配进高阶通道层，或者把多个高阶通道层信号适配进复用层的过程，即以字节交错间插方式把TU 组织进高阶VC ，或者把AU 组织进STM-N 的过程，也称同步复用。
SDH 帧结构中安排有两大类开销：段开销（SOH ）和通道开销（POH ），它们分别用于段层和通道层的维护。
二、SDH 传送网的分层模型总共分为四层，分别是物理层、段层、通道层、电路层。
其中物理层为最下层，电路层为最上层，下层为上层提供服务，上层为下层提供服务内容。
模型如下：1、物理层：完成STM-N 线路光接口信号与逻辑电平信号之间的转换。
2、段层：分为再生段层和复用段层图1 G.709建议的SDH 复用结构图2 SDH 传送网的分层模型（1）再生段层：用于传递再生中继器之间，以及再生中继器与复用终端之间信息的网络。
（2）复用段层：用于传送复用终端之间信息的网络，如负责向通道层提供同步信息，同时完成有关复用段开销的处理和传递等工作。
3、通道层：为电路层网络节点如交换机提供透明的通道，即电路群。
4、电路层：是面向公用交换业务的网络，如电路交换业务、分组交换、租用线业务和B-ISDN虚通路等。
三、SDH 传输系统模型通道终端通道终端（线路终端）复用/解复用（线路终端）复用/解复用1、终端复用器和分插复用器是SDH 网中最重要的两个网络单元。

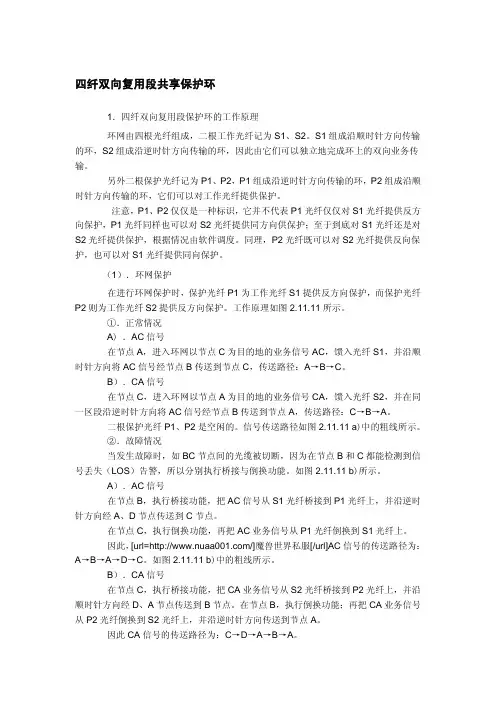

四纤双向复用段共享保护环
四纤双向复用段共享保护环1．四纤双向复用段保护环的工作原理环网由四根光纤组成，二根工作光纤记为S1、S2。
S1组成沿顺时针方向传输的环，S2组成沿逆时针方向传输的环，因此由它们可以独立地完成环上的双向业务传输。
另外二根保护光纤记为P1、P2，P1组成沿逆时针方向传输的环，P2组成沿顺时针方向传输的环，它们可以对工作光纤提供保护。
注意，P1、P2仅仅是一种标识，它并不代表P1光纤仅仅对S1光纤提供反方向保护，P1光纤同样也可以对S2光纤提供同方向供保护；至于到底对S1光纤还是对S2光纤提供保护，根据情况由软件调度。
同理，P2光纤既可以对S2光纤提供反向保护，也可以对S1光纤提供同向保护。
（1）．环网保护在进行环网保护时，保护光纤P1为工作光纤S1提供反方向保护，而保护光纤P2则为工作光纤S2提供反方向保护。
工作原理如图2.11.11所示。
①．正常情况A)．AC信号在节点A，进入环网以节点C为目的地的业务信号AC，馈入光纤S1，并沿顺时针方向将AC信号经节点B传送到节点C，传送路径：A→B→C。
B）．CA信号在节点C，进入环网以节点A为目的地的业务信号CA，馈入光纤S2，并在同一区段沿逆时针方向将AC信号经节点B传送到节点A，传送路径：C→B→A。
二根保护光纤P1、P2是空闲的。
信号传送路径如图2.11.11 a)中的粗线所示。
②．故障情况当发生故障时，如BC节点间的光缆被切断，因为在节点B和C都能检测到信号丢失（LOS）告警，所以分别执行桥接与倒换功能。
如图2.11.11 b)所示。
A）．AC信号在节点B，执行桥接功能，把AC信号从S1光纤桥接到P1光纤上，并沿逆时针方向经A、D节点传送到C节点。
在节点C，执行倒换功能，再把AC业务信号从P1光纤倒换到S1光纤上。
因此，[url=/]魔兽世界私服[/url]AC信号的传送路径为：A→B→A→D→C。
如图2.11.11 b)中的粗线所示。
B）．CA信号在节点C，执行桥接功能，把CA业务信号从S2光纤桥接到P2光纤上，并沿顺时针方向经D、A节点传送到B节点。
01-OptiX光传输设备复用段保护及其常见故障处理
OptiX光传输设备复用段保护原理及故障定位目录OptiX光传输设备复用段保护原理及故障定位 (1)1前言 (2)2复用段保护原理 (3)2.1二纤双向复用段共享保护环 (3)2.2二纤单向复用段共享保护环 (4)2.3线性复用段 (4)3 OptiX环形复用段共享保护的实现 (6)3.1复用段倒换的过程介绍 (6)3.2 复用段倒换的状态迁移 (8)3.3交叉板的保护数据 (9)3.4 复用段组网要求和数据设定 (10)3.5 复用段的几种倒换方式 (12)4 OptiX 线性复用段保护的实现 (14)4.1 1+1线性复用段保护 (14)4.2 1:N线性复用段保护 (14)5 复用段保护环故障定位 (16)5.1 复用段倒换常用的故障诊断方法 (16)5.2复用段故障处理的基本思路 (16)6复用段保护环常见案例 (18)6.1案例1：复用段节点倒换状态不正确的处理 (18)6.2 案例2：复用段节点参数设置错误导致倒换失败 (19)6.3案例3：网元处于安装态复用段倒换异常 (19)6.4案例4：光路误码复用段未倒换 (20)6.5 案例5：下插了MS-RDI告警导致复用段倒换异常 (21)6.6 案例6：穿通业务有时分的节点失效后对业务的影响 (21)6.7案例7：复用段保护通道故障的定位方法 (22)1 前言复用段保护需要APS协议实现，APS协议在复用段开销的K1、K2字节中传送。
复用段保护由于需要APS协议实现相对通道保护复杂一些。
复用段保护一般有以下形式：●二纤双向复用段共享保护环●二纤单向复用段保护环（专用环）●四纤双向复用段共享保护环●线性复用段1+1和1：1保护本文主要介绍二纤双向复用段共享保护环，简单介绍一下二纤单向复用段和线性复用段，四纤双向复用段共享保护环不作介绍。
关键字复用段，保护倒换，节点参数，K1，K2，APS协议2 复用段保护原理2.1 二纤双向复用段共享保护环1. 二纤双向复用段共享保护环的原理二纤双向复用段保护倒换环的保护倒换过程如图1所示。
四纤双向复用段保护环原理及个案分析
收 稿 日期 ：０６—０ ８ ２０ ５—０
图（ ） ｂ
作者简介 ： 邹涯梅（９９一）女 ， １ ７ ， 四川 自贡人， 助理讲师 ， 从事现代通信教学与研究 。
・
４ ・ ６
一பைடு நூலகம்
、
图（ ） ａ
Ｃ Ａ ＡＣ
四纤环 由 四根 光 纤 组成 ，１ ｓ Ｓ 、２为 主纤 传 送 主
用业务，ｌ Ｐ Ｐ 、２为备纤传送备用业务， 图（ ） 由 如 ａ。
于一个 分插 复用设 备 （ Ｄ —— Ａ ｄＤｏ ｕｔｌ Ａ Ｍ） ｄ ｒ Ｍ ｌｐｅ ｐ ｉ ｘ
ｅ 只有东／ ｒ 西两个 线 路端 口， 四纤 环 上的网 元节 点 而
维普资讯
成 都航 空 职 业 技 术 学 院学 报 Ｊ ｎ ｏ Ｑ岫 ｏ ￣ ｆ ｕ Ａ ｒ ａｔ ｅ ｎｕ ｃ ｏ ｉ
Ｖ ｔ ｎ ｌ Ｔ ｃ ｎｃｌ ｏ ｅ ￣ ｌ ａ ＆ ｅｈ ｉ Ｕ ￣ ｏ ａＣ
２Ｏ 年 ｌ 月第 ４ （ Ｏ６ ２ 期 总第 ６ 期 ） ９
维普资讯
四纤双向复用段保护环原理及个案分析
当 Ｂ—Ｃ间光 缆 均 被 切 断 后 ， 网元 Ｂ Ｃ执 行 环 、
回功 能 ， 网元 Ａ、 Ｄ执行 穿通 。 网元 Ａ到 网元 Ｃ的主 用业 务沿 Ｓ ｌ光纤传 到 网元 Ｂ 在 此 ， ， 网元 Ｂ执 行 环
Ｂ， 网元 Ｂ处执 行环 回功 能 ， Ｐ 纤上 的 网元 Ｃ 在 将 ２光
到 网元 Ａ 的主用 业务环 回 到 ｓ ２光 纤 上 ， 回 Ｓ 再 ２光 纤传 回到 网元 Ａ， 由网元 Ａ下主纤 ｓ ２上 的业 务。 整 个 业务流 程为 ：— Ｉ＋ Ｃ ） 一 Ａ － 。 ２ 段倒 换 ： 图（ ） 示。 、 如 ｃ所
两纤复用段保护环调试总结(须多读)(精)
两纤复用段保护环调试总结目前，II 型机复用段环合同很多，而且都要求能实现复用段保护倒换。
为了提高生产线调试效率，减低开局调试难度，将复用段保护调试作如下总结。
简介：两纤复用段保护环是通过APS （自动保护倒换）K 字节的传递实现的。
所谓自动保护倒换是指当工作通路出现故障时，自动将从工作通路上下的业务倒换到保护通路上下，从而尽量减小业务中断的时间。
ZXSM （II ）设备在同一网元可组两套二纤复用段保护环(7#、10#可组一对；27#、30#可组一对。
上（下）排交叉板左边的光板与交叉板右边的光板互为保护光板。
如果为STM-4环，交叉板左边的光板（7号或27号光板）为主APS 处理板。
如果为STM-16环，则交叉板左边的LP 板（7号或27号LP 板）为主APS 处理板。
以STM-16环为例，如果光板放在上排槽位，则光板5与光板11互为保护。
7号LP 板为主APS 处理板，10号LP 板为从APS 处理板。
如果配置为双向复用段保护环，则光板5的后八个AU4保护光板11的前八个AU4，光板11的后八个AU4则保护光板5的前八个AU4。
如果配置为单向复用段保护环，则光板11的十六个AU4保护光板5的十六个AU4。
以下图所示组网方式为例，解释两纤复用段保护倒换（APS ）的调试过程。
网元A 、B 、D 、E 为ADM ，网元C 中5#、11#光板配为中继对。
连接采用11#光板—5#光板方式。
各ADM 网元两两上下2M 业务。
即：A 、B 之间，A 、D 之间，A 、E 之间，B 、D 之间，B 、E 之间，D 、E 之间配置2M 业务。
网元E (3网元D (2配置步骤：要配置复用段保护倒换环，有三个关键配置：时隙配置窗口中的保护关系配置，APS ID配置，启动APS 设置。
基本配置步骤如下：1．建立好各个网元。
2．将环上各网元光纤按顺序连接好，并配置好相应的‘连接关系’。
3．打开网管界面上‘配置管理’->‘ECC/DCC配置’对话框，配置好ECC/DCC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四纤双向复用段保护环
详细描述
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
四纤双向复用段保护环详细描述
前面讲的三种自愈方式，网上业务的容量与网元节点数无关，随着环上网元的增多平均每个网元可上/下的最大业务随之减少，网络信道利用率不高。
例如二纤单向通道环为STM-16系统时，若环上有16个网元节点，平均每个2500节点最大上/下业务只有一个STM-1，这对资源是很大的浪费。
为克服这种情况出现了四纤双向复用段保护环，这种自愈方式环上业务量随着网元节点数的增加而增加，如图5-7所示。
图5-7 四纤双向复用段倒换环四纤环肯定是由4根光纤组成，这4根光纤分别为S1、
P1、 S2、 P2，其中S1、 S2为主纤，传送主用业务；P1 P2为备纤，传送备用业务。
也就是说P1、P2光纤分别用来在主纤故障时保护S1、 S2上的主用业务。
注意S1、
P1、S2、 P2光纤的业务流向。
S1与S2光纤业务流向相反（一致路由，双向环），S1、P1和S2、 P2两对光纤上业务流向也相反。
从图5-7(a)可看出S1和P2，S2和P1光纤上业务流向相同，这是以后讲双纤双向复用段环的基础，双纤双向复用段保护环就是因为
S1和P2， S2和P1光纤上业务流向相同才得以将四纤环转化为二纤环。
在环网正常时，网元A到网元C的主用业务从S1光纤经B网元到网元C，网元C到网元A的业务经S2光纤经网元B到网元A。
网元A与网元C的额外业务分别通过P1和P2光纤传送。
网元A 和网元C通过收主纤上的业务互通两网元之间的主用业务，通过收备纤上的业务互通两网之间的备用业务。
见图5-7(a)。
当B--C间光缆段光纤均被切断后，在故障两端的网元B、 C的光纤S1和P1，S2和P2有一个环回功能，见图5-7(b)，故障端点的网元环回，这时网元A到网元C的主用业务沿S1光纤传到B网元处，在此B网元执行环回功能将S1光纤上的网元A到网元C的主用业务环到P1光纤上传输，P1光纤上的额外业务被中断，
经网元A、网元D穿通传到网元C，在网元C处P1光纤上的业务环回到S1光纤上，网元C通过收主纤S1上的业务接收到网元A到网元C的主用业务。
网元C到网元A的业务先由网元C将其主用业务环到P2光纤上，（P2光纤上的额外业务被中断），然后沿P2光纤经过网元D、网元A的穿通传到网元B，在网元B处执行环回功能，将P2光纤上的网元C到网元A的主用业务环回到S2光纤上，再由S2光纤传回到网元A，由网元A下主纤S2上的业务。
通过这种环回、穿通方式完成了业务的复用段保护，使网络自愈。
四纤双向复用段保护环的业务容量有两种极端方式。
一种是环上有一业务集中站，各网元与此站通业务，并无网元间的业务，这时环上的业务量最小为2× STM-N（主用业务）或4 ×STM-N （包括额外业务）。
因为该业务集中站东西两侧均最多只可通STM-N（主）或2× STM-N（包括额外业务），这是由于光缆段的数速级别只有STM-N 。
另一种情况其环网上只存在相邻网元的业务，不存在跨网元业务，这时每个光缆段均为相邻互通业务的网元专用，例如A--D光缆只传输A与D之间的双向业务，D--C光缆段只传输D与C之间的双向业务等相邻网元间的业务，不占用其它光缆段的时隙资源，这样各个光缆段都最大传送STM-N （主用）或2× STM-N （包括备用的业务），时隙可重复利用，而环上的光缆段的个数等于环上网元的节点数，所以这时网络的业务容量达到最大N× STM-N或
2N× STM-N。
尽管复用段环的保护倒换速度要慢于通道环，且倒换时要通过K1 K2字节的APS协议，控制使设备倒换时涉及的单板较多容易出现故障，但由于双向复用段环最大的优点是网上业务容量大，业务分布越分散、网元节点数越多，它的容量也越大，信道利用率要大大高于通道环，所以双向复用段环得以普遍的应用。
双向复用段环主要用于业务分布较分散的网络，四纤环由于要求系统有较高的冗余度，成本较高，故用得并不多。
☆技术细节复用段保护环上网元节点的个数不包括REG ，因为REG不参与复用段保护。
倒换
功能不是无限制的而是由K1 K2字节确定的环上节点数最大为16个。
