制版部工务课操作手册
制版部图像课操作手册资料
批 准： 日 期：分发号：报送：发送：总经理办公室、品质管理部、人力资源部、营业管理部、品质策划部、生产管理部、制版部、制造管理部、技术部、行政管理部、财务管理部拟制： 翁代银 主管审核：曲冬 品管审核：总经理、副总经理、总经理助理1．目的规范图像课作业过程，保证工作质量和产品质量2．适用范围适用于北京雅昌彩色印刷有限公司图像课3．职责3.1 图像课课长负责拟定、修改此手册，并监督此手册的执行。
负责每单开工前组织工单评审，由经验丰富技术人员进行技术分析，并提示作业人员注意事项。
记录评审结果。
3.2 图像课作业人员负责按此手册进行作业4．定义4.1 电子分色：用电子扫描方式将彩色原稿分解成各单色版的过程。
4.2 原稿:复制技术中所需的照片、底片、画稿、印刷品、文字等的总称。
4.3 光位：原稿最亮的，且有层次的地方。
4.4 深位：原稿中最暗，且有层次的地方。
4.5 灰平衡：在彩色复制中，使中性灰得到还原所需的.品红.青三原色墨量的正确结合叫灰平衡。
4.6 层次：在画面上反映的深色调和浅色调比较分明的排列，称之为层次。
4.7 清晰度：所谓清晰度是指图象细微层次清晰程度。
4.8 基本色：根据著名的赫克梯尔颜色孙许使用法的基本原色：黄、品红、青，二次色为红、绿、蓝。
4.9 相反色：相对色作为减色构成黑色，加色法相加则为白色，因为它们包含所有的三色基（原）色。
4.10 UCR：Under Color Removel，即底色去除。
根据色料减色法原理，一般以三原色为主，黑版为辅，即三原色阶调较长，黑版起骨架作用，这就是常规的色彩复制工艺。
4.11 ICR：Integrated Color Removal，即全彩色去除。
4.12 网点：指中心距相等而面积不相等，且有规律排列的，组织再现画面色调层次的点子。
4.13 加网线数：指网屏上每英寸长度内单位平行线的多少。
4.14 调色：调色作为扫描的检查工作，主要是检查扫描定标的准确性，色彩还原程度、清晰度和做一些特别的加工和调整，以保证图片质量的稳定和精美。
编辑操作流程手册模板
编辑操作流程手册模板编辑操作流程手册是一份详细记录了编辑工作流程和操作步骤的文档，旨在帮助编辑人员更好地理解和执行工作任务。
下面是一个编辑操作流程手册的模板，供参考：标题：编辑操作流程手册1. 介绍- 本手册旨在规范编辑工作流程，提高编辑效率和质量。
- 所有编辑人员必须仔细阅读并遵守本手册的规定。
2. 编辑工作流程- 接收稿件：编辑人员接收来自作者或其他渠道的稿件。
- 筛选稿件：根据主题、质量等标准筛选稿件，决定是否接受。
- 编辑稿件：对接受的稿件进行编辑，包括修改内容、排版等。
- 校对稿件：校对编辑后的稿件，确保语法、拼写等方面的准确性。
- 审核稿件：由主编或其他负责人审核编辑后的稿件，决定是否最终发表。
3. 操作步骤- 接收稿件：将接收到的稿件记录在接收表格中，包括作者信息、稿件标题等。
- 筛选稿件：根据筛选标准，决定是否接受稿件，并在筛选表格中记录。
- 编辑稿件：对接受的稿件进行编辑，包括修改内容、排版等，记录在编辑表格中。
- 校对稿件：校对编辑后的稿件，确保语法、拼写等方面的准确性，记录在校对表格中。
- 审核稿件：由主编或其他负责人审核编辑后的稿件，决定是否最终发表，记录在审核表格中。
4. 注意事项- 所有编辑人员必须严格按照操作步骤执行工作，确保稿件质量。
- 如有问题或疑问，应及时向主编或其他负责人请教。
5. 结束语- 本手册是编辑工作的重要参考资料，希望所有编辑人员认真学习和执行。
- 如有需要，本手册将不定期更新，敬请关注。
以上是一个编辑操作流程手册的模板，希望对您有所帮助。
编辑工作是一项需要细心和耐心的工作，只有通过规范的流程和操作步骤，才能保证编辑工作的质量和效率。
祝您编辑工作顺利！。
排版及下料操作手册
排版及下料操作手册1.适用范围本工艺适用于钢结构制作的排版及下料工艺。
凡各工程的工艺中无特殊要求的结构件的排版及下料均应按本工艺规定执行。
2.排版2.1检查图纸内容（构件尺寸、数量、材质、规格等），发现图纸问题及时解决。
2.2开草图、按工艺要求进行排版。
如构件为多件时，必须标注小号，以示区分，使构件的标识是唯一的。
排版时将工程名称、构件号、零件号、坡口形式、接料位置标记清楚。
2.3对零、部件在CAD中进行1：1放样，生成零件详图和钻孔详图。
2.4接料坡口形式：板厚≤20mm以下的单铲；板厚＞20mm以上的双铲偏心，如图2-1所示：δ≤20mmδ＞20mm图2-1 接料坡口形式2.5熔透焊H型钢坡口形式：板厚≤20mm以下的单铲；板厚＞20mm以上的双铲偏心，如图2-2所示：δ≤20mm δ＞20mm图2-2 熔透焊H型钢坡口形式2.6焊接H型钢及箱型排版时长度方向必须留焊接收缩量不少于30～50mm余量，宽度方向留切割余量，钢板厚度δ≤25mm，切割余量2mm，δ＞25mm，切割余量3mm。
2.7焊接H形腹板宽度焊接收缩量，见表2-1。
表2-1 焊接H形腹板宽度焊接收缩量（mm）2.8箱形翼缘板、腹板宽度焊接收缩量，见表2-2。
表2-2 箱形翼缘板、腹板宽度焊接收缩量（mm）2.9钢板边缘必须去掉，毛边料必须去净毛边，剪切边去边不少于10mm。
2.10焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。
翼缘板拼接长度不应小于2倍板宽；腹板拼接宽度不应小于300mm，长度不应小于600mm。
2.11焊接H型钢翼缘板及腹板焊缝，不能设置在同一截面上，应相互错开200mm以上，并与加劲板错开200mm以上；同时应避开截面薄弱部位（如洞口、切豁处等）。
2.12柱接料位置不应位于牛腿、悬挑钢梁的连接处。
2.13桁架构件弦杆的接料位置不应在同一个节间。
缝，宜采用T形交叉。
交叉点的距离宜不小于200mm，且拼接料的长度和宽度宜不小于300mm，如图2-4所示。
标准作业操作手册
标准作业操作手册一、和生产现场有关的作业标准文件种类1.工艺流程图显示工艺步骤的流程图只是作业标准文件的一种，工艺流程图作为制作QC工程表时的基础资料使用。
个别接单生产的工厂只用工艺流程图作为标准书向作业者进行说明、指导。
2.图纸、部品表图纸、部品表在进行部品加工和组装作业时，作为基准资料使用。
3.作业标准书写明作业者进行的作业内容，起传达作业内容的指导作用。
4.QC工程表QC工程表内写有生产现场的工艺步骤及其作业内容。
在保证品质、技术和对生产现场的指导、监督上发挥作用。
另外，在不良品发生和劳动灾害发生时，可据此探明原因以及建立对策方案。
5.工厂规格对生产有关的各种规格作出规定，是进行各种作业时的基准资料。
以下为工厂规格的种类：图纸规格、制图规格、设计规格、产品规格、材料规格、部品规格、制造作业的标准、工程规格、治工具规格、设备规格、检查规格、机器检查工具规格、包装规格、一般规格。
二、活用作用标准书1.作业标准书的效用作业标准书具体叙述表达了在各工程内的作业方法，是创造出良品的不可缺少的手段。
除此之外还有如下一些用途：·缩小因作业者不同产生的差异。
·以有形的东西留下熟练者的技能。
·作业标准书是监督者详细进行作业说明时的资料。
·放在作业者的身边，便于他们在作业时按作业标准书的内容进行作业。
·是作业者交接班的资料。
·是工厂生产技术的信息履历资料·作业改善的基础资料。
·多能化、外发单化的实施资料。
2.作业标准书的制成时机在加工或组装作业的情况下，在按设计——试作一—设计审查进行后，一般就转移到生产设计上。
作业标准书最好是在属于其后阶段的专用工具的设计、机械选定的阶段完成。
3.作业标准书的写法·记入作业时所需的材料、部品（来自图纸、规格书等）。
·记入作业时使用的机械、治工具。
·逐条写出作业的顺序。
操作手册模板

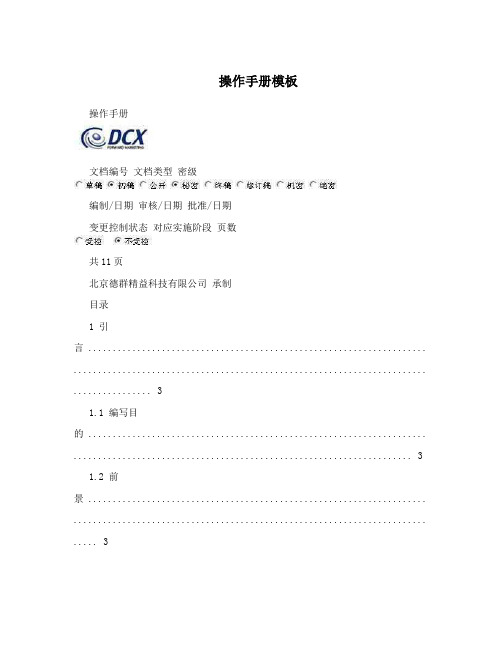

操作手册模板操作手册文档编号文档类型密级编制/日期审核/日期批准/日期变更控制状态对应实施阶段页数共11页北京德群精益科技有限公司承制目录1 引言 ..................................................................... ........................................................................ . (3)1.1 编写目的 ..................................................................... (3)1.2 前景 ..................................................................... ........................................................................ .. (3)1.3 定义 ..................................................................... ........................................................................ .. (3)1.4 参考资料 ..................................................................... (3)2 软件征述 ..................................................................... ............................................ 错误～未定义书签。
铁路工务的作业指导书.docx

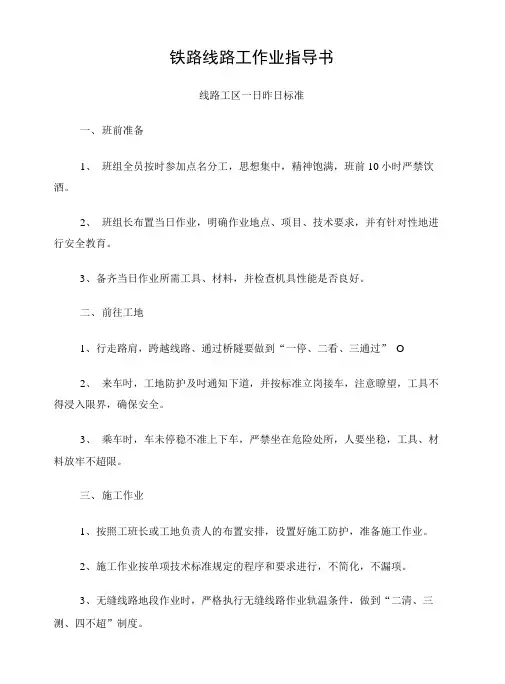

铁路线路工作业指导书线路工区一日昨日标准一、班前准备1、班组全员按时参加点名分工，思想集中，精神饱满，班前10小时严禁饮酒。
2、班组长布置当日作业，明确作业地点、项目、技术要求，并有针对性地进行安全教育。
3、备齐当日作业所需工具、材料，并检查机具性能是否良好。
二、前往工地1、行走路肩，跨越线路、通过桥隧要做到“一停、二看、三通过” O2、来车吋，工地防护及吋通知下道，并按标准立岗接车，注意瞭望，工具不得浸入限界，确保安全。
3、乘车时，车未停稳不准上下车，严禁坐在危险处所，人要坐稳，工具、材料放牢不超限。
三、施工作业1、按照工班长或工地负责人的布置安排，设置好施工防护，准备施工作业。
2、施工作业按单项技术标准规定的程序和要求进行，不简化，不漏项。
3、无缝线路地段作业时，严格执行无缝线路作业轨温条件，做到“二清、三测、四不超”制度。
四、下道避车1、作业时，如有列车开来，应及时下道避车，并将工具、材料撤下道，不得侵入限界。
2、下道后，应面向列车立岗接车，认真瞭望，防止列车上的抛落、坠落或绳索伤人。
五、质量回检严格执行质量回检制度，不合格要及时返工。
六、结束工作工完料尽，撤除防护，返冋驻地。
七、分析总结1、总结作业情况。
2、分析安全情况。
3、考评及合理化建议。
施工防护作业一、劳动组织及防护用品1、劳动组织施工防护作业共计需要4人，其中驻站1人，工地1人，两端800m各1人。
2、防护备品(表1—1)表1—1 施工防护作业备品二、作业程序(-)驻站联络员1、准备作业(1)按规定着装，检查、带齐通信及防护用品。
(2)按时参加点名，掌握施工作业地点、作业项目及防护注意事项。
(3)带齐施工计划及作业票、记录簿、笔、钟表、上岗证等。
(4)与施工负责人、中间及现场防护员明确联系方法及防护员编号。
2、防护作业（1）按规定时间提前到达车站行车室，负责校对钟表，保证驻站联络员、工地防护员与车站运转室三者时间一致。
（2）询问和记录工地防护员到达时间和防护地点，双方共同确认工地防护员编号情况。
制版操作规程
制版操作规程制版操作规程一、安全操作规程1. 在制版操作前应仔细阅读相关制版操作手册和安全操作规程，如果不明白任何操作步骤或安全要求，应向负责人咨询。
2. 在进行制版操作时，必须戴上防护手套和眼镜，以避免化学物质对皮肤和眼睛造成伤害。
3. 确保制版操作区域通风良好，避免有害气体和粉尘的积聚，防止操作人员受到有害物质的侵害。
4. 所有化学药剂应储存在指定的安全柜中，避免接触到火源和高温区域。
5. 在制版操作结束后，及时清理工作区域，确保工作环境的整洁和安全。
二、设备操作规程1. 在开始制版操作前，要确保相关设备的正常运行状态，检查维护记录以及设备供应、排水等情况是否良好。
2. 在进行制版操作时，应按照制版操作手册上的步骤进行操作，并严格遵守操作要求。
任何情况下都不得擅自更改设备参数或操作步骤。
3. 在进行设备维护和保养时，应先切断设备电源，并按照相关程序进行操作。
维修过程中，禁止触摸高温表面和活动部件，以免造成烫伤或夹伤。
4. 在设备使用过程中，发现设备故障或异常情况，应立即报告给负责人，并暂停操作直到故障得到解决。
5. 在设备操作完毕后，应及时清洁设备表面以及运动部件，保持设备的清洁和正常运行。
三、化学药剂使用规程1. 在使用化学药剂前，应仔细阅读药剂使用说明书，了解其使用方法和安全须知。
2. 在使用酸碱等腐蚀性药剂时，应佩戴防护手套、面罩和防护服，避免药剂接触皮肤和呼吸道。
同时，要确保操作区域通风良好，避免有害气体积聚。
3. 在使用化学药剂时，要小心操作，避免溅到其他物品或操作者身上。
如不小心接触到药剂，应立即用大量清水冲洗，并就医治疗。
4. 在使用药剂时，应按照规定的浓度和用量进行配制和使用，严禁擅自调整药剂浓度或使用量。
5. 在使用化学药剂后，应及时清理残留的药剂和废液，按照相关规定进行处置。
四、制版操作规程1. 在进行制版操作前，应检查所有操作所需的材料和工具是否齐备。
根据版面图纸和工序要求，准确选择合适的模板、胶片和感光材料。
制版作业指导书
SUM-W-034B1/3制版作业指导书1、作业准备1．1检查制版所需常用工具是否齐全能否正常使用，白版纸是否够用，（常用具包括美工刀、钢笔、塑胶直尺（1M、30CM）、三角尺、皮尺、曲线尺、圆规、橡皮等。
）1．2熟悉不同产品各部位尺寸测量方法，并能训练掌握。
（如胸围、腰围、殿围、内长、外长、领围、袖口、裤口、身长等部位的测量与位置。
1．3找出参考样、彩稿、及尺寸表等相关资料。
2、作业步骤2．1资料分析2．1．1打版一般分实物（样品）打版和彩稿打版。
A、实物（样品）打版：一种情况是完全照（实物）样品的尺寸及款式去打版；另一种实物（样品）仅供参考款型或尺寸，制版时必须清楚。
B、彩稿制版：是指客人提供图面（产品的分解图）及尺寸表供打版。
2．2器具操作2．1资料分析2．1．1美工刀使用：右手握刀，拇指按在调节扣上，中、无、小三指握在调节扣的另一面，食指按在刀架背部使用，刀片不利时，用刀把后面的夹子，把刀片不的一裁夹断推动调节扣使刀片上移，不使用时，调节扣往后移，刀片就缩在刀架里。
2．2．2曲线板使用：弧形较大的地方，根据弧形曲线板描出领子、裆片、袖子接片，根据曲线板上的说明使用。
2．2．3皮尺的的使用：除了直线它还用于测量弧形弯曲的裁片。
2．2．4三角尺：用于划垂直直丝。
2．2．5塑胶直尺：除用于测量直线长度、划直线外，还用于切割直线，切割用直尺对正线条，美工刀依直尺边缘切割。
2．3打版2．3．1确定基点：不管是哪类产品，首先要以从哪个地方先下手而订出基准点。
2．3．2线条连接：依据基准点和尺寸，订出其它相关点，用流畅的线条把各点连成一条线。
2．3．3确定记号点：根据彩稿或实物将各配件的固定位置在纸版上做好记号，并标示清楚。
2．4复核：线条划好，再次进行尺寸测量校对，版型核对，各部位记号核对。
2．5标识：纸版切割好后，每一块纸版书写时要完全按照纸版书写标签详细填写（如附件1）。
2．6纸版试用：纸版制成后，试做成品并试穿，根据制作中的问题及试穿效果，行修正。
木工加工技术操作手册
木工加工技术操作手册一、前言木工加工技术是一门古老而重要的手工艺，它涉及到各种木材的切割、雕刻、连接等工艺，为我们提供了丰富多样的木制品。
本手册旨在为木工技术操作者提供详细的指导和操作步骤，以便他们能够准确、高效地完成木工加工任务。
二、工具准备在进行木工加工之前，首先需要准备一些必要的工具，以确保操作的顺利进行。
以下是常用的木工加工工具：1. 锯子：用于切割木材，可分为手动锯和电动锯两种。
2. 刨子：用于修整木材表面，可分为手动刨和电动刨。
3. 钻孔机：用于在木材中钻孔，可以选择手动钻孔机和电动钻孔机。
4. 锉刀：用于修整木材的尺寸和形状。
5. 锤子：用于敲打和连接木材。
6. 夹具：用于固定木材，以便进行其他操作。
三、木材选择和准备在进行木工加工之前，我们需要选择适合的木材，并进行一些预处理。
1. 木材选择：根据需要制作的木制品的特点和用途，选择合适的木材。
常见的木材有柚木、橡木、松木等。
2. 清理木材：清除木材表面的污物和杂质，确保木材的质量和美观。
3. 测量木材：根据设计要求，使用尺子或其他测量工具测量木材的长度、宽度和厚度，以便后续操作。
四、木工加工基本步骤下面是木工加工的基本步骤，根据不同的操作需求，具体步骤会有所差异：1. 切割木材：根据设计要求，使用锯子将木材切割成所需的形状和尺寸。
2. 雕刻木材：使用锉刀、刨子等工具对木材进行雕刻，以获得所需的纹路和形状。
3. 钻孔：使用钻孔机在木材中钻孔，为后续的连接操作做准备。
4. 连接木材：使用锤子、螺丝等工具将不同的木材连接在一起，形成完整的木制品。
5. 修整木制品：使用锉刀、刨子等工具修整木制品的表面和边缘，以获得光滑、平整的效果。
五、注意事项在进行木工加工过程中，我们需要注意以下几点：1. 安全第一：操作者应佩戴好防护眼镜和手套，确保自身的安全。
2. 精细度保证：操作者应注意细节，精确测量和操作，以确保木工加工的质量和美观。
3. 工具保养：定期对木工加工工具进行清洁和保养，以延长其使用寿命。
JUKI作业员操作手册
KE2020 是具有高速贴片的特点,在操作上,采用Windows
NT作为软体的操作系 统,跟KE700系列的DOS系 统比较,它提高了操作性能. KE2020适用于小型片 状元件和SOT、SOP、 QFP、BGA等各类型元件 进行贴装。它的贴片头由 4个MNLA吸嘴头和1个 FMLA吸嘴头构成。各吸 嘴轴的上下移动和旋转动 作由独立的AC伺服马达来 控制。元件识别方式有镭 射识别和图像识别两种方 式。
各吸嘴轴的上下移动和旋转动作由独立的ac伺服马达来控制元件识别方式只有镭射识别和图像识别两种方实装部的juki实装机型号较多但操作和机种切换操作流程大致一样以下用jukike2060image视频图象监视器液晶显示器hod单元辅助操作手柄键盘跟踪球鼠标信号灯主电源开关主气压调节阀主气压表操作面板外观image操作面板外观及功能设备安全机器警告标示及含义注释
设备点检
机器的启动及关机结束流程
机器启动 1.向右旋转机器正 面右侧的“主开 关”，接通电源。
目 录
1. 2. 3. 4. 5. 6. 设 设 安 设 设 材 备 简 备 外 介 观
备 点 检 备 操 作 料 架
第一章 实装机简介
目前,实装部的JUKI实装机型
KE750
所使用的操作系统是DOS系 统,是一种高速、灵活的片状SMD 贴片机。本机标准装备3个LA贴 装头，采用非接触对中方式。本 机主要有以下几部分组成：断路 器、视觉监视器、LED字符显示 器、HOD受动操作盘、信号灯、 键盘、空气过滤器、ATC自动交 换吸嘴单元、贴装头单元、X-Y 单元、PWB板传输单元、Feeder 送料器单元。
第二章设备外观结构
①视频图象监视器 ④键盘 ⑦主电源开关
②液晶显示器 ⑤跟踪球（鼠标） ⑧主气压调节阀
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

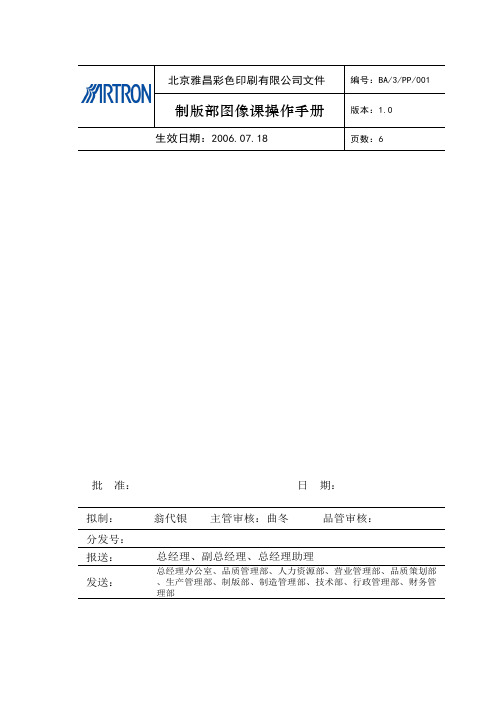

批 准： 日 期：分发号：报 送：发 送：总经理办公室、品质管理部、人力资源部、营业管理部、品质策划部、生产管理部、制版部、制造管理部、技术部、行政管理部、财务管理部拟 制： 主管审核： 品管审核：1．目的规范工务课的日常操作,提高工作效率。
2．适用范围适用于北京雅昌彩色印刷有限公司制版部工务课。
3．职责权限3.1 工务课长负责本手册的编写和修订。
3.2 工务课各岗位负责按本手册规定作业。
3.3 制版部部长负责监督本手册的实施。
4．操作规范4.1 分版4.1.1 新做活件分版a)正常情况下每版为16P，图数不超过40方，按顺序分版。
b)如一版内图数超过40方，则分为2-8P/版。
c)每单活件的四封分为第1版，内文应从第2版开始。
d)拍卖类活件的前后扉页、索引等公用部分应分为第2版，内文从第3版开始。
e)对传统菲林输出稿件，如提供折手样要求按折手样拼大版或折手连P输出的，则按折手样分版。
f)如一单活内有部分P涉及不同工艺或工序时，则须挑出来单独分版。
g)如全为单K的P，且图较少(平均每P不超过2方)可分为32P/版。
4.1.2作稿活件分版a)一般正常的分为每版16P，按顺序分版。
b)如平均1P上超过4方图的，可分为2-8P/版。
c)改稿活件可根据改稿量的大小来分为16-32P/版。
4.1.3改版活件分版a)根据改版量的大小来分，如是纯文字改版的，可分为每版32P，如是改版式或改版新做的，可分为每版16P。
b)改版分版要参考新活的分版，尽量做到原新活时的同一版不要分到两手改版内。
c)改版所涉及的不同工序需分开单独分版。
4.1.4其他类型活件分版a)净打数码样的活件，分版时为每版32Pb)净调图、净修图、裁图活件分版时每版不能超过50方图c)有提供参考样书的活件或需单独点排式的作稿活件，可单独分出A版口袋d)分批下稿的活件，工单号与品名要以第一批下稿的为准，P数与版数要相对应，例如:第一次来的第二版只来了P1-P12，那么欠产P数应该在登记本上的备注栏上注明，如果第二次来的P数有与第一次来的重复的，工务人员需向营业员或工艺员确认，第二次来的是P13-P16，工务课人员在开口袋时应开补的第二版。
当活件在生产过程中，有欠图等问题时，工务人员在补发扫描口袋时一定要在补发口袋上注明原发口袋的版数。
4.2 扫描指示4.2.1 扫描精度a)扫低图一般情况下精度为150dpi，灯片倍率为200%，反射稿倍率为100%。
b)扫高图一般情况下精度为350dpi或391dpi，倍率大小根据图格大小来计算，线条图、位图、条码扫描精度为800dpi或1000dpi。
c)对扫描有特殊要求的活件以《制版传票》上的要求为准。
4.2.2 倍率的计算与书写a)倍率的计算方法：用客户提供的原大尺寸的激光样或是彩喷样上图的高度去除以客户提供的原稿的高度，也可是宽度除以宽度，但是一定要成比例的，算出来的数据就是所需要的倍率，倍率的最后一位数必须是“0”或者是“5”，一般情况下在实际的倍率数上需多加10%（注：在算瓷器、杂项、工艺品时，用客户提供的原大尺寸的激光样或是彩喷样上器物的大小除以提供原稿器物的大小）。
b)倍率的书写方法：工单号+版号+P数+图号，例如:06002470-3-P18-1 200%写在白色的小纸条上，(注:百分号用“.”来表示)，如原稿需要取裁位时，以横线为准取裁位，横线以上部分是要扫描的部分，横线以下是不用扫描的部分，用“×”表示，对大比例的扫描原稿，裁位误差不得超过1mm。
小纸条上的字需要用兰色细圆珠笔填写，灯片上贴小纸条的胶条不能进图，小纸条一般贴在原稿的右边，原作、印刷品、拓片不能贴胶条，应贴黄条，并把小纸条上的信息写在相应激光样或彩喷样上图的下面。
c)提前扫描高图的活件，书画、扇画类的需要在实际倍率的基础上多加20%，瓷器、杂项、玉器、工艺品类需要在实际倍率的基础上多加30%-40%;4.2.3 原稿数统计a)原稿数与图数相一致时，工务不必另加注明；当原稿数与图数不一致时（即一张原稿多个倍率）应在原稿数后加括号注明相应的倍率个数（即图数）。
b)每一张照片，反转片均计原稿数一张；每一张印刷品也按一张原稿计，当有多个倍率时，在《制版分版作业单》上注明。
c)当客户提供的反转片连在一起未剪开，原稿数应以图片的数量计，而不应只计一张，与营业确认后将其单张剪开，分别贴倍率条。
d)当客户原稿是由多张平面图、共稿图粘贴在一张纸上时，原稿数计一张。
4.3 做稿、制作指示4.3.1 查看稿件左右页是否正确，一般情况下为左双右单，特殊的按《制版工单》指示，拍卖类稿件一般情况下图片在切口处，文字在订口处。
4.3.2 有拉页的稿件一定要在墨稿上标注上拉页的尺寸。
4.3.3 需要做试验版的稿件，应把试验版的图号以及P数详细的登记在试验版的记录本上，当此单活件新做时，必须把试验版的信息标注在相应的激光样上。
4.3.4 欠图的稿件需要在墨稿相应的位置标注“欠图”字样，并把欠图明细记录下来，一份交品质策划部工艺课，另一份保留在工务欠图文件夹内待查。
4.3.5 需借用其他稿件资料的活件，工艺或者是营业员需提供借用资料的激光样，以方便校对人员校对或质检人员检查。
4.3.6 需做稿的稿件在做稿完成发新做时，要把图号标注在新做的墨稿上，需提前扫描的，要将激光样复印一份做为墨稿。
4.3.7 客户自来图的稿件，如果是瓷器、玉器、杂项等需要退底的，必须检查客户来图是否是CMYK格式，如果不是的在分装制版作业口袋时要注明由图像课将图片格式转为CMYK格式。
4.3.8 有公用页的系列稿件，需指示公用页只制作一份，并注明公用页做在哪一本书内。
4.3.9 加印的稿件资料已备份的，需要到制作课资料员查到此单稿件在新做时的工单号，并在工艺指示栏内标明此单稿件已备份。
4.4 制版作业口袋的分类和分版作业单的填写4.4.1 制版作业口袋的分类a)黄色小口袋是装拍卖类做稿或新做的原稿的口袋,黄白相间小口袋是装拍卖类改稿或改版的原稿的口袋。
b)黄色大口袋是装拍卖类做稿或新做的手绘版式或墨稿的口袋,黄白相间的大口袋是装拍卖类改稿或改版的墨稿或批样的口袋。
c)灰色的小口袋是装试验版类的原稿的口袋,灰色的大口袋是装试验版类版式的口袋。
d)红色小口袋是装期刊类新做的原稿的口袋,红白相间小口袋是装期刊类改版的原稿的口袋。
e)红色大口袋是装期刊类新做的墨稿的口袋,红白相间的大口袋是装期刊类改版的墨稿或批样的口袋。
f)蓝色小口袋是装其余类型稿件新做或做稿的原稿的口袋,蓝白相间小口袋是装其余类型稿件改稿或改版的原稿的口袋。
h)蓝色大口袋是装其余类型稿件做稿或新做的手绘版式或墨稿的口袋,蓝白相间的大口袋是装其余类型稿件改稿或改版的墨稿或批样的口袋。
4.4.2 分版作业单的填写要求a)根据营业员提供的《制版工单》,来填写《制版分版作业单》，填写应核对工单号、营业员、稿件名称、活件类型、入稿时间、交稿时间、成品尺寸、整本书或者是改稿以及改版的总P数、色数、专色名称、扫描精度、输出线数以及打样用纸的类型和数量。
b)专色要求应填写专色代号，如专色为PANTONE色，需要写上PANTONE号。
如专色需要调墨，需要写上调墨的比例。
c)传统打样，需要写上用纸的克重、打样用纸的名称、打样的数量，一般情况下传统打样为出样4份，如需打成品的活件（如：名片、条码等）只需写上成品的数量，不要写大张的数量，特殊的按营业员的指示。
d)数码打样一般是出样1份，特殊的按营业员指示。
e)在本版稿件明细栏上要写上：此版的版号、起止页码、P数、彩喷、墨稿、批样、样书以及原稿的数量。
如活件为客户自来图，需把自来的图数的数量写好。
f)制作明细栏上需写上工务操作人员的名字，以及在此单活件所要经过的工序上画上“√”。
g)工艺要求及备注要把活件的文件路径写上，其它的工艺按营业员以及工艺的要求去填写，在工艺备注栏上的右下角需要写上此单活件的总版数，以及起始版号，（包括：做稿、改稿、新做、改版）。
h)改版时，在改版明细上需写上客改和内改的明细，如有遇到调色的，需把调色的方数写在工艺要求栏上的右上角处。
4.5 裁样作业管理4.5.1 检查a)当裁样人员签收不管是从质检、校对以及图像课人员送出的口袋时，都必须当面点清口袋内的内容是否与分版作业单上的内容一致。
b)裁样人员需要检查《制版分版作业单》上的版号、页码、P数、样书、墨稿和彩喷等与口袋里的内容是否一致，如不一致请找到当事人即时解决。
c)清点数码样或传统样以及激光样的P数与分版作业单上的P数是否一致，如没有问题请签上姓名。
原稿直接由质检人员送到成品库与成品库资料员当面点清。
4.5.2 裁样、粘样a)裁样人员在裁样时请按预定表的顺序裁样。
在活件较多的情况下,每班的工务组长要协调裁样的进度。
b)裁样时按角线裁成品，传统样一般需要裁样两份，如有遇到折页,拉页,封面,在裁样的时候要画折位线。
c)一般活件的页码顺序为左双右单，按页码顺序把样粘在一起，如果没有页码请按样下的页面信息用圆珠笔把页码标在样的反面。
d)有特殊要求的请对照客户提供的墨稿以及分版作业单上的工艺指示，改版的样需要按批样把新打的样贴在批样上，贴的时候只贴上面。
改文字和版式出激光样的稿件，也要把激光样贴在数码样上。
4.5.3 整理a)把裁好粘好的样放在塑料袋内，把此单活的任何一版的分版作业单贴在塑料袋上，还需把此单活的版号写在分版作业单的备注栏上。
b)数码样、客户提供的墨稿要按顺序放好，原稿小口袋不用撤掉，也按顺序放好。
c)把裁完样的空口袋放在另外一个箱子内，检查口袋内没有东西后，方可放入废口袋区。
d)需要调色的新做稿件，彩样出来一版后，裁样人员要及时送给图像课主管看样，整本书彩样出齐后也要将彩样送图像课主管看样。
4.5.4 交接、记录a)每裁完一版样做出相应的记号“√”。
并且要把所裁样的版数等一些信息登记在裁样登记本上。
b)整单稿件完工后，裁样人员要检查墨稿、原稿、样张是否齐全，如没有问题请把样以及其它的东西及时送到成品库的桌上。
c)任何人不能在裁样台上取走东西，如要取走请到成品库签字取走。
期刊组要取样必须到裁样本上签字就可以。
5．相关文件5.1《客户原稿保护办法》5.2《成品库操作规范》6．记录6.1《其它类分版作业记录本》6.2《改版分版作业记录本》6.3《拍卖类分作业记录本》6.4《营业员入稿记录本》6.5《实验版记录本》6.6《兰纸制作记录本》6.7《原稿损坏记录本》6.8《工务裁样交接》。
