松下NPM贴片机基本操作培训教程PPT幻灯片
松下-NPM培训教材 (1)
在综合实装生产线实现高度单位面积生产率
实装＆检查一连贯的系统，实现高效率和高品质生产
客户可以自由选择实装生产线
通过即插即用功能，能够自由设置各工作头的位置
通过系统软件实现生产线・生产车间・工厂的整体管理
通过生产线运转监控支援计划生产
机种名 NPM-D
后侧实装头
前侧实装头 16吸嘴贴装头 12吸嘴贴装头 8吸嘴贴装头 2吸嘴贴装头 点胶头 无实装头
16吸嘴贴装头
NM-EJM1D NM-EJM1D-MD NM-EJM1D 12吸嘴贴装头
8吸嘴贴装头
2吸嘴贴装头
点胶头 NM-EJM1D-MD
- NM-EJM1D-D
检查头 NM-EJM1D-MA NM-EJM1D-A 无实装头 NM-EJM1D NM-EJM1D-D -
基板尺寸 *1 双轨式 L 50 mm × W50 mm ～ L 510 mm × W 300 mm
单轨式 L 50 mm × W50 mm ～ L 510 mm × W 590 mm
基板替换
时间 双轨式 0ｓ* *循环时间为4.5s以下时不能为0s。
单轨式 4.5 s
电源 三相 AC 200, 220, 380, 400, 420, 480 V 2.5 kVA
空压源 *2 0.5 MPa, 100 L /min（A.N.R.）
设备尺寸 *2 W 835 mm × D 2 652 mm *3 × H 1 444 mm *4
重量 1 600 kg（只限主体:因选购件的构成而异。）
贴装头 16吸嘴贴装头
(搭载2个贴装头时） 12吸嘴贴装头
(搭载2个贴装头时） 8吸嘴贴装头
(搭载2个贴装头时） 2吸嘴贴装头
(搭载2个贴装头时）
贴装速度 最快速度 70 000
cph（0.051 s/芯片） 62 500
cph（0.058 s/芯片） 40 000 cph（0.090 s/芯片） 8 500
cph（0.423
s/QFP）
松下NPM系列贴片机
NPM
Panasonic NPM
通过综合实装生产线(印刷&实装&检查)实现高度单位面积生产率
客户可以自由选择实装生产线
通过系统软件实现生产线·生产车间·工厂的整体管理
NPM
高生产率—采用双轨实装方式
· 业界领先的单位面积生产率:连接NPM3台时,贴装速度高达171,000cph,单位面积生产率27,800cph/㎡
· 双轨传送带：在一边轨道上进行元件实装时，在另一边可进行基板的替换，以提高生产率并可实现异种基板的生产
高功能&高信赖性
· 继承Panasonic的实装特征DNA：全面兼容CM Series的硬件
· 具有0402-100*90mm元件的对应能力以元件厚度检查和基板弯曲检查等功能，能够大幅度提高贴装质量，并且完全满足客户对POP、柔性基板等高难度工艺的需求 简单操作
· 采用人性化界面设计，机种切换指示可大幅度缩短料架台车的交换作业时间
设备名称 NPM
贴装头类型 高速 泛用
吸嘴数量 12吸嘴 8吸嘴 2吸嘴
贴装速度 0.063 s/chip 0.106 s/chip 0.423 s/QFP
贴装精度 ±40μm/chip ±40μm/chip ±30μm/QFP
料架数量 最大68连（8mm double，小卷盘）
对应元件尺寸 0402~L12mm*W12mm*T6.5mm 0402~L32mm*W32mm*T12mm 0603~L100mm*W90mm*T28mm
基板
尺寸 单轨传送带 L50mm*W50mm~L510mm*W480mm
双轨传送带 双轨式 L50mm*W50mm~L350mm*W216mm
单轨式 L50mm*W50mm~L350mm*W460mm
NPM-DSP
高生产率—采用双轨印刷方式
· 单位面积生产率47% UP(与以往机种SP18P-L相比)
· 运转中的下一机种切换功能：因在前后配置了印刷基台，可完全独立操作，一侧继续生产时另一侧可进行机种切换
松下NPM系列贴片机[指南]

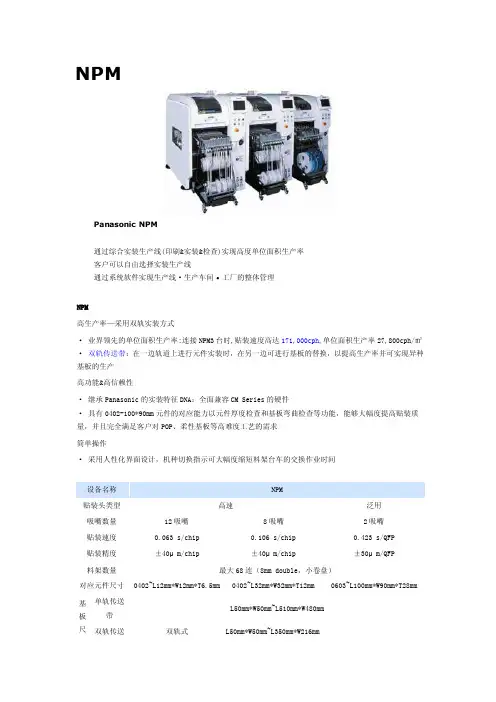

![松下NPM系列贴片机[指南]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/0ca7711e773231126edb6f1aff00bed5b9f3732e.webp)
NPM
Panasonic NPM
通过综合实装生产线(印刷&实装&检查)实现高度单位面积生产率
客户可以自由选择实装生产线
通过系统软件实现生产线·生产车间·工厂的整体管理
NPM
高生产率—采用双轨实装方式
· 业界领先的单位面积生产率:连接NPM3台时,贴装速度高达171,000cph,单位面积生产率27,800cph/㎡
· 双轨传送带：在一边轨道上进行元件实装时，在另一边可进行基板的替换，以提高生产率并可实现异种
基板的生产
高功能&高信赖性
· 继承Panasonic的实装特征DNA：全面兼容CM Series的硬件
· 具有0402-100*90mm元件的对应能力以元件厚度检查和基板弯曲检查等功能，能够大幅度提高贴装质
量，并且完全满足客户对POP、柔性基板等高难度工艺的需求
简单操作
· 采用人性化界面设计，机种切换指示可大幅度缩短料架台车的交换作业时间
设备名称 NPM
贴装头类型 高速 泛用
吸嘴数量 12吸嘴 8吸嘴 2吸嘴
贴装速度 0.063 s/chip 0.106 s/chip 0.423 s/QFP
贴装精度 ±40μm/chip ±40μm/chip ±30μm/QFP
料架数量 最大68连（8mm double，小卷盘）
对应元件尺寸 0402~L12mm*W12mm*T6.5mm 0402~L32mm*W32mm*T12mm 0603~L100mm*W90mm*T28mm
基板
尺单轨传送
带 L50mm*W50mm~L510mm*W480mm
双轨传送双轨式 L50mm*W50mm~L350mm*W216mm 寸 带 单轨式 L50mm*W50mm~L350mm*W460mm
NPM-DSP
高生产率—采用双轨印刷方式
· 单位面积生产率47% UP(与以往机种SP18P-L相比) · 运转中的下一机种切换功能：因在前后配置了印刷基台，可完全独立操作，一侧继续生产时另一侧可进
松下CM602贴片机操作指导书
.
.
文件编号 CX-WI-MF-012
版本 A0
生效日期
密级程度 内部资料
松下贴片机操作指导书
编制部门：
拟 制:
审
核:
批 准:
修订记录
修订日期 版本 修订内容 .
.
.
.
1、 目的
规范操作，安全生产，提高生产效率。
2、 范围
前海成翔科技股份有限公司SMT车间的松上CM602、CM212机器。
3、 作业内容
1.基本操作
在本章中对操作面板和彩色接触面板的操作、机器功能说明及本机的操作说明等基本的操
作进行了说明。 . .
关于正文中表示方法
操作说明的阅读方法
每页或许多少有些差异，但基本上均按下述构成进行说明。
1.1.1开始操作 1
3 2
1.按主菜单的 。
2.按操作面板的 。 4
5 开始自我诊断。
1 伺服开关处于 OFF (O) 时，请使其切换为
ON ( I )。
说明
标题
操作步骤编号 与画面上红框的箭头号码相对应。 实际操作 记述由于进行操作而出现的现象。
记述操作的补足说明。
本书中使用的记号
在本书中，使用下述记号进行说明。
: 表示按彩色接触面板的按钮。 : 表示操作的流程。
: 表示参照项目。 1
表示按住操作面板的
:
内再按操作面板的 键，2秒以
。 : 表示工程师进行的操作。
表示按操作面板的
键的同时再
[ A ] : 按接触面板的[A]。 : 表示操作员进行的操作。
在左上以 的方式显示进行此操
作的按钮。 . .
1.1 高速吸头 (12吸嘴 、通用吸头 (8吸嘴 、多功能吸头的切换 ) )
1.1高速吸头 (12吸嘴)、通用吸头 (8吸嘴)、多功能吸头的切换
在本机按下工作台选择按钮来切换工作台之后，根据该工作台上所设置的吸头类型 通用吸头 (8 <
吸嘴 、高速吸头 (12 吸嘴 、多功能吸头 ，将会自动切换画面。 ) ) >
松下NPM系列贴片机 2
《销售案场物业服务手册》
松下NPM系列贴片机
案场各岗位服务流程
销售大厅服务岗：
1、销售大厅服务岗岗位职责：
1)为来访客户提供全程的休息区域及饮品;
2)保持销售区域台面整洁;
3)及时补足销售大厅物资,如糖果或杂志等;
4)收集客户意见、建议及现场问题点；
2、销售大厅服务岗工作及服务流程
阶段 工作及服务流程
班前阶段 1） 自检仪容仪表以饱满的精神面貌进入工作区域
2） 检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
班中工作程序 服务流程
行为规范
迎接指引 递阅资料 上饮品（糕点） 添加茶水
工作要求 1） 眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后侯客迎询问客户送客户 《销售案场物业服务手册》
注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”
2） 在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”
3） 若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；
4） 问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”
5） 问候时间段为8:30-11:30 早上好
11:30-14:30 中午好 14:30-18:00下午好
6） 关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；

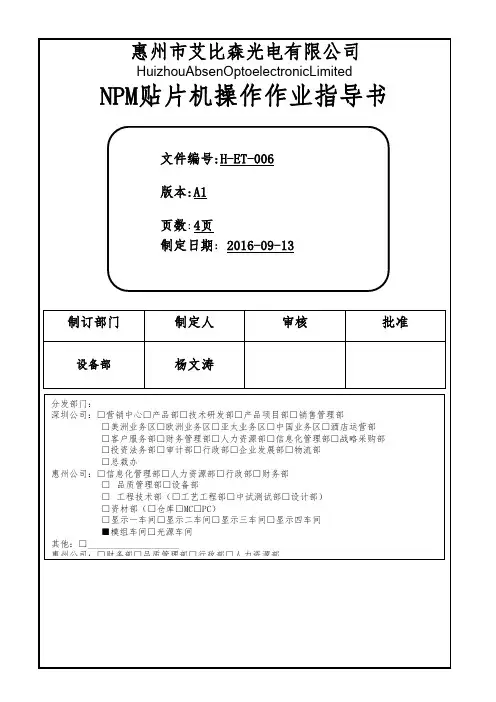

006-A1-NPM贴片机操作指导书H-ET-006
