直流双臂电桥工作原理

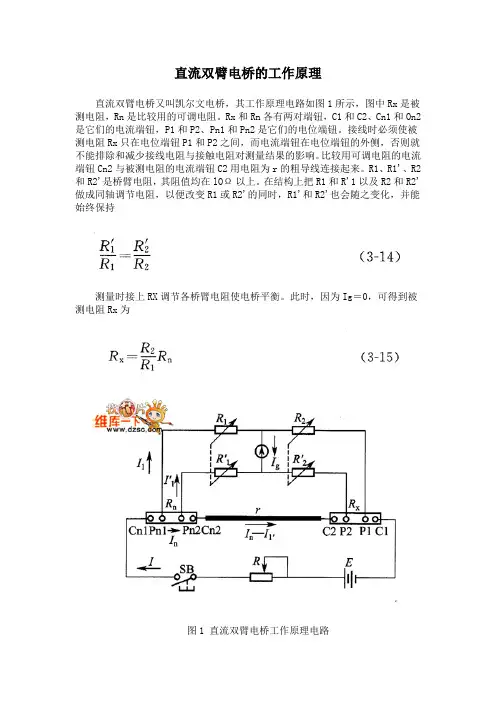

直流双臂电桥的工作原理直流双臂电桥又叫凯尔文电桥，其工作原理电路如图1所示，图中Rx是被测电阻，Rn是比较用的可调电阻。
Rx和Rn各有两对端钮，C1和C2、Cn1和On2是它们的电流端钮，P1和P2、Pn1和Pn2是它们的电位端钮。
接线时必须使被测电阻Rx只在电位端钮P1和P2之间，而电流端钮在电位端钮的外侧，否则就不能排除和减少接线电阻与接触电阻对测量结果的影响。
比较用可调电阻的电流端钮Cn2与被测电阻的电流端钮C2用电阻为r的粗导线连接起来。
R1、R1'、R2和R2'是桥臂电阻，其阻值均在lOΩ以上。
在结构上把R1和R'1以及R2和R2'做成同轴调节电阻，以便改变R1或R2'的同时，R1'和R2'也会随之变化，并能始终保持测量时接上RX调节各桥臂电阻使电桥平衡。
此时，因为Ig＝0，可得到被测电阻Rx为图1 直流双臂电桥工作原理电路可见，被测电阻Rx仅决定于桥臂电阻Rz和R1的比值及比较用可调电阻Rn 而与粗导线电阻r无关。
比值R2/R1称为直流双臂电桥的倍率。
所以电桥平衡时被测电阻值=倍率读数×比较用可调电阻读数因此，为了保证测量的准确性，连接Rx和Rn电流端钮的导线应尽量选用导电性能良好且短而粗的导线。
只要能保证，R1、R1'、R2和R2'均大于1OΩ，r又很小，且接线正确，直流双臂电桥就可较好地消除或减小接线电阻与接触电阻的影响。
因此，用直流双臂电桥测量小电阻时，能得到较准确的测量结果。
实验简介电阻按照阻值大小可分为高电阻(100KΩ以上)、中电阻(1Ω ～100KΩ)和低电阻(1Ω 以下)三种。
一般说导线本身以及和接点处引起的电路中附加电阻约为>0.1Ω，这样在测低电阻时就不能把它忽略掉。
对惠斯通电桥加以改进而成的双臂电桥(又称开尔文电桥)消除了附加电阻的影响，适用于10-5~102 Ω电阻的测量。

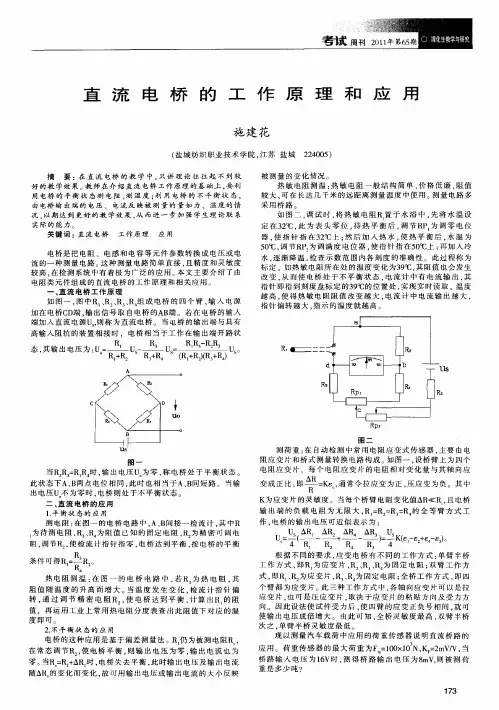

直流电桥的工作原理和应用
