旋转接头的原理和作用
旋转接头的原理和作用
旋转接头的原理和作用旋转接头是一种用于管道系统中的连接器件，用于连接两段管道而能够实现旋转和转动的功能。
它可以应用于各种领域，如石油、化工、造纸、食品、制药等。
旋转接头的原理是利用浮动轴承和密封装置，在两个管道之间提供一个旋转连接，使两端的管道可以在一定角度范围内自由转动。
其主要组成部分包括固定法兰、转动法兰、导向轴承和密封装置。
固定法兰和转动法兰通过螺栓等连接方式固定在两段管道上，导向轴承安装在转动法兰和固定法兰之间，起到支撑和引导作用。
密封装置包括O型密封圈、密封垫片等，用于确保接头的密封性能。
1.缓解管道应力：在管道系统中，由于温度变化、管道膨胀、沉降等原因，会导致管道产生应力集中，如果没有旋转接头，这些应力可能会引起管道变形、开裂甚至破裂。
旋转接头可以通过其旋转功能，使管道能够在一定范围内自由转动，从而缓解管道应力，保护管道的完整性。
2.补偿管道位移：在管道系统中，受到温度变化、压力变化等因素的影响，管道可能会发生一定的位移。
旋转接头可以通过其旋转功能，使管道能够在一定范围内自由旋转和转动，从而补偿和调整管道的位移，保持管道系统的正常运行。
3.提供灵活性和可靠性：旋转接头能够提供一定的灵活性和可靠性，使得管道系统在运行过程中能够更好地适应各种复杂的工况和环境变化。
它可以降低管道系统的维护成本，延长管道的使用寿命。
4.减少振动和噪音：在管道系统中，由于流体的冲击和振动，可能会产生一定的振动和噪音。
旋转接头可以通过其转动和缓冲功能，减少管道振动和噪音的传递，提高工作环境的安全性和舒适性。
值得注意的是，旋转接头的设计和选型要考虑到管道的工作条件、介质特性、压力、温度等因素，以确保接头的安全可靠运行。
此外，对于一些特殊环境，还需要进行防腐、耐高温等特殊处理，以满足相应的工作要求。
综上所述，旋转接头作为一种重要的管道连接器件，通过其旋转和缓冲功能，能够有效缓解管道应力、补偿位移、提供灵活性和可靠性，减少振动和噪音，保护管道的安全运行。
杜博林旋转接头原理
杜博林旋转接头原理
杜博林旋转接头是一种通过其特殊的结构来实现柔性传动的装置。
其主要原理是通过两个相互嵌套的球体，使得旋转轴可在任意方向上进行转动。
杜博林旋转接头的原理可以简单归纳为以下几点：
1. 两球嵌套结构：杜博林旋转接头的核心部分是由两个球体组成，一个内球和一个外球。
这两个球体之间的接触面是球面形状，使得内球可以在外球内部自由旋转。
2. 接触点滚动：由于两球之间的接触面是球面形状，当旋转接头转动时，内球和外球之间的接触点会随着转动的不同位置发生变化。
接触点在两球之间滚动，而不是滑动，从而减小了摩擦和磨损。
3. 多个传动轴：杜博林旋转接头通常具有多个传动轴，可以同时实现多个方向上的传动。
每个传动轴都由一个内球和一个外球组成，它们可以独立地在不同的方向上旋转。
4. 柔性传动：由于杜博林旋转接头的特殊结构，它可以在多个方向上实现柔性传动。
这意味着它可以适应不同方向上的偏差，使得传动装置能够在不同姿态下工作。
总的来说，杜博林旋转接头通过其嵌套球体的结构和滚动接触点的特性，实现了在多个方向上的柔性传动，使得传动装置能够适应各种复杂的工作环境和运动要求。
旋转接头的结构和工作原理(图解一)
旋转接头的结构和工作原理(图解一）机械密封结构旋转接头(简称旋转接头）的工作原理,是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封.动环（空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2—4、2—5和2—6。
在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环（空心轴，球面弹簧座等)以及轴向密封元件一起构成的。
它具有密封面加工精确、费用少和消除空心轴磨损的优点。
为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如,弹簧、波纹管。
图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。
为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多,能适应配用设备的强烈振动和摇摆。
从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。
这一结构有六个密封点(面)，即a、b、c、d、e、f.a、b点（面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环）4和17(球面弹簧座）与补偿环(静环或游动环）3接触面(球面）上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。
两球面之所以必须光洁,零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。
c、d点(面)，是两个端面密封。
当配用设备振动和摇摆不大，压紧力合适时,两个补偿环3一般处于静止状态,属于静密封情况。
当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙, 它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直.由于轴向力的作用,使补偿环3的端面与壳体6的内端面以及中盖9端面紧密贴紧,使c、d两端面不容易泄漏。
气动旋转接头工作原理
气动旋转接头工作原理
气动旋转接头通过气动力学原理实现旋转功能。
它主要由内部螺旋机构、轴承、密封装置和气动元件组成。
当气源的气压加到气动旋转接头的气动元件上时，气动元件会产生推力，并将推力传递给内部螺旋机构。
螺旋机构通过螺旋线的设计，将推力变成转动力矩，从而实现旋转功能。
轴承的作用是支撑转动的部件，减小摩擦阻力，使旋转更加平稳。
同时，轴承还能承受较大的载荷，保证气动旋转接头的可靠性。
密封装置则起到密封作用，防止气体泄漏。
在旋转过程中，由于气动旋转接头内部有高速气体流动，如果没有合理的密封装置，气体会泄漏，影响工作效果。
当气源停止供气时，气动旋转接头停止旋转。
此时，可以通过控制气源供气和切断气源的方式，实现旋转接头的开关控制。
总之，气动旋转接头通过气动元件产生的推力和内部螺旋机构的转动设计，实现了气动旋转接头的旋转功能。
通过轴承的支撑和密封装置的作用，保证了旋转的平稳和气体的密封性。
旋转接头的结构和工作原理(图解一)
旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。
动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。
在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。
它具有密封面加工精确、费用少和消除空心轴磨损的优点。
为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。
图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。
为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。
从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。
这一结构有六个密封点(面)，即a、b、c、d、e、f。
a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。
两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。
c、d点(面)，是两个端面密封。
当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。
当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。

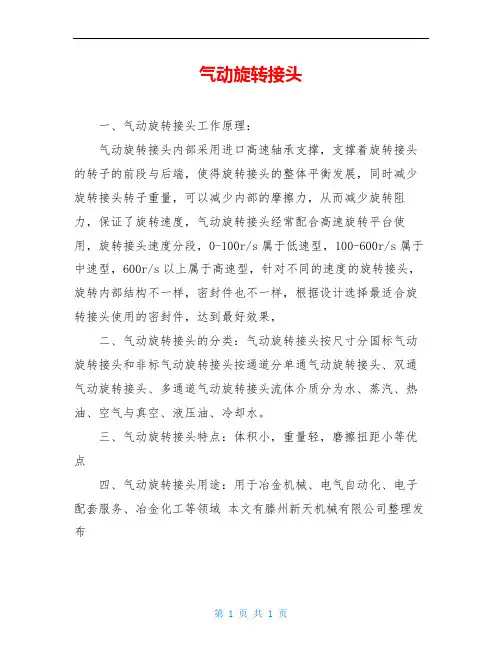

气动旋转接头
气动旋转接头
一、气动旋转接头工作原理：
气动旋转接头内部采用进口高速轴承支撑，支撑着旋转接头的转子的前段与后端，使得旋转接头的整体平衡发展，同时减少旋转接头转子重量，可以减少内部的摩擦力，从而减少旋转阻力，保证了旋转速度，气动旋转接头经常配合高速旋转平台使用，旋转接头速度分段，0-100r/s属于低速型，100-600r/s属于中速型，600r/s以上属于高速型，针对不同的速度的旋转接头，旋转内部结构不一样，密封件也不一样，根据设计选择最适合旋转接头使用的密封件，达到最好效果，
二、气动旋转接头的分类：气动旋转接头按尺寸分国标气动旋转接头和非标气动旋转接头按通道分单通气动旋转接头、双通气动旋转接头、多通道气动旋转接头流体介质分为水、蒸汽、热油、空气与真空、液压油、冷却水。
三、气动旋转接头特点：体积小，重量轻，磨擦扭距小等优点
四、气动旋转接头用途：用于冶金机械、电气自动化、电子配套服务、冶金化工等领域本文有滕州新天机械有限公司整理发布
第 1 页共 1 页。
360度旋转接头原理
360度旋转接头原理360度旋转接头是一种常见的机械传动装置，广泛应用于各种工业设备和机械设备中。
它的主要作用是实现机械装置在工作过程中的灵活旋转，从而满足不同方向的工作需求。
在本文中，我们将详细介绍360度旋转接头的原理及其工作机制。
首先，360度旋转接头由内外两个部分组成，内部部分是固定在机械设备上的，外部部分则可以自由旋转。
内部部分通常由轴承、密封件、轴承座等部件组成，而外部部分则由转轴、转盘、密封圈等部件组成。
当机械设备需要进行360度旋转时，外部部分可以绕着内部部分自由旋转，从而实现了机械设备的全方位工作。
其次，360度旋转接头的工作原理主要是依靠轴承和密封件的配合。
轴承可以有效支撑外部部分的转动，使其在旋转过程中保持稳定。
同时，密封件可以有效防止外部部分与内部部分之间的润滑油或润滑脂泄漏，保持机械设备的正常工作。
此外，360度旋转接头还可以通过内部的润滑系统，对轴承和密封件进行润滑，保证其长期稳定运转。
再者，360度旋转接头的工作机制主要是依靠外部部分的转轴和转盘。
转轴通过内部部分的轴承支撑，可以实现自由旋转，而转盘则可以与机械设备的传动系统相连接，从而实现机械设备的全方位工作。
在工作过程中，转轴和转盘需要保持良好的配合，以确保机械设备的稳定运转。
最后，360度旋转接头在实际应用中具有广泛的用途。
它可以应用于各种工业设备和机械设备中，如起重机、挖掘机、混凝土泵车等。
通过360度旋转接头，这些机械设备可以实现全方位的工作，提高工作效率，同时也可以减少对设备的损耗，延长设备的使用寿命。
综上所述，360度旋转接头是一种实现机械设备全方位工作的重要装置，其工作原理主要依靠轴承和密封件的配合，以及外部部分的转轴和转盘的工作机制。
在实际应用中，它具有广泛的用途，可以满足各种工业设备和机械设备的工作需求，提高工作效率，延长设备的使用寿命。
旋转接头的结构和工作原理
旋转接头的结构和工作原理
旋转接头是一种常见的机械连接装置，用于实现两个或多个部件之间
的旋转连接。
它通常由内圈、外圈、滚珠和保持器等组成，结构简单而可靠。
在工作时，旋转接头通过润滑剂或油脂的润滑，使内圈和外圈之间的
摩擦减小到最小，从而能够实现高速、平稳的旋转。
旋转接头的结构主要包括内圈和外圈，内圈固定在两个相邻部件的中
心轴上，外圈连接到另一个部件上。
内圈和外圈之间通过滚珠和保持器相
连接。
滚珠通常由硬度高、耐磨、耐腐蚀的材料制成，如钢或陶瓷。
它们
被放置在内圈和外圈之间的凹槽中，形成滚动轨迹，从而减小了接点之间
的摩擦。
保持器则用于固定滚珠的位置，防止其脱离凹槽。
旋转接头的工作原理是通过滚珠的滚动来减小内圈和外圈之间的摩擦。
当两个部件连接在一起时，内圈和外圈之间的相对运动会使滚珠开始滚动。
由于滚珠的滚动摩擦较小，因此可以大大减小接触点之间的摩擦，从而减
少了能量损失和磨损。
旋转接头在工作时需要注入润滑剂或油脂，以保证内圈和外圈之间的
良好润滑。
润滑剂可以在接头的内外圈之间形成一层薄膜，减小接触面积，从而减少了摩擦，并提高了旋转效率。
此外，润滑剂还能够冷却接头，防
止过热和损坏。
旋转接头通常用于需要高速、平稳旋转的设备中，如汽车引擎、风力
发电机等。
由于其结构简单、工作可靠、使用寿命长等特点，旋转接头被
广泛应用于各个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转接头的原理和作用
旋转接头是一种机械装配中常用的部件，用于连接两个可以相对旋转
的部件。
其原理是通过设计特殊的结构，使得两个部件能够相对旋转而不
影响整个机械装配的运动。
旋转接头主要由外圈、内圈、滚珠、保持架和密封圈等部件组成。
其
中外圈和内圈通过轴承结构相互连接，滚珠则在内圈和外圈之间放置，起
到减小摩擦力和传递转动力矩的作用。
保持架的作用是固定滚珠的位置，
防止其偏移或滚动不畅。
而密封圈则用于防止灰尘、液体等外界物质进入
旋转接头内部，以确保其正常运转。
1.传递力矩：旋转接头能够承受一定的转动力矩，并将其传递给连接
的部件。
通过旋转接头的连接，可以使得两个部件能够相对旋转，同时传
递转动力矩，实现整个装配的运动。
2.减小摩擦力：旋转接头采用滚珠结构，因此在两个相对旋转的部件
之间会产生摩擦。
而滚珠的使用可以减小这种摩擦力，降低连接部件的磨
损程度，提高装配的寿命。
3.调整角度：旋转接头通常具有一定的角度调整功能，可以使得连接
部件在一定范围内相对旋转。
这样就可以根据实际需要灵活地调整部件的
角度，以适应不同的工作环境和装配要求。
4.传递信号和能量：有些旋转接头还可以用于传递信号和能量。
例如，在电力传输设备中，旋转接头可以用于将电流和信号从静止部分传递到旋
转部分，实现不间断的电力供应和数据传输。
除了上述的主要作用之外，旋转接头还具有一些其他的附加功能。
例如，一些旋转接头具有防水、防尘和防爆等特性，可以在特殊环境中使用。
另外，一些旋转接头还能够实现自动润滑、降噪和疏水等功能，进一步提高装配的性能和可靠性。
总之，旋转接头作为一种常用的机械连接部件，具有传递力矩、减小摩擦力、调整角度和传递信号和能量等多种作用。
其结构设计和使用特性能够有效地满足不同装配需求，提高机械装配的性能和可靠性。
