旋转接头转不动 接头转不动的原因分析及解决办法
旋转接头的原理和作用
旋转接头的原理和作用旋转接头是一种用于管道系统中的连接器件，用于连接两段管道而能够实现旋转和转动的功能。
它可以应用于各种领域，如石油、化工、造纸、食品、制药等。
旋转接头的原理是利用浮动轴承和密封装置，在两个管道之间提供一个旋转连接，使两端的管道可以在一定角度范围内自由转动。
其主要组成部分包括固定法兰、转动法兰、导向轴承和密封装置。
固定法兰和转动法兰通过螺栓等连接方式固定在两段管道上，导向轴承安装在转动法兰和固定法兰之间，起到支撑和引导作用。
密封装置包括O型密封圈、密封垫片等，用于确保接头的密封性能。
1.缓解管道应力：在管道系统中，由于温度变化、管道膨胀、沉降等原因，会导致管道产生应力集中，如果没有旋转接头，这些应力可能会引起管道变形、开裂甚至破裂。
旋转接头可以通过其旋转功能，使管道能够在一定范围内自由转动，从而缓解管道应力，保护管道的完整性。
2.补偿管道位移：在管道系统中，受到温度变化、压力变化等因素的影响，管道可能会发生一定的位移。
旋转接头可以通过其旋转功能，使管道能够在一定范围内自由旋转和转动，从而补偿和调整管道的位移，保持管道系统的正常运行。
3.提供灵活性和可靠性：旋转接头能够提供一定的灵活性和可靠性，使得管道系统在运行过程中能够更好地适应各种复杂的工况和环境变化。
它可以降低管道系统的维护成本，延长管道的使用寿命。
4.减少振动和噪音：在管道系统中，由于流体的冲击和振动，可能会产生一定的振动和噪音。
旋转接头可以通过其转动和缓冲功能，减少管道振动和噪音的传递，提高工作环境的安全性和舒适性。
值得注意的是，旋转接头的设计和选型要考虑到管道的工作条件、介质特性、压力、温度等因素，以确保接头的安全可靠运行。
此外，对于一些特殊环境，还需要进行防腐、耐高温等特殊处理，以满足相应的工作要求。
综上所述，旋转接头作为一种重要的管道连接器件，通过其旋转和缓冲功能，能够有效缓解管道应力、补偿位移、提供灵活性和可靠性，减少振动和噪音，保护管道的安全运行。
旋转接头的原理和作用
旋转接头的原理和作用旋转接头是一种机械装配中常用的部件，用于连接两个可以相对旋转的部件。
其原理是通过设计特殊的结构，使得两个部件能够相对旋转而不影响整个机械装配的运动。
旋转接头主要由外圈、内圈、滚珠、保持架和密封圈等部件组成。
其中外圈和内圈通过轴承结构相互连接，滚珠则在内圈和外圈之间放置，起到减小摩擦力和传递转动力矩的作用。
保持架的作用是固定滚珠的位置，防止其偏移或滚动不畅。
而密封圈则用于防止灰尘、液体等外界物质进入旋转接头内部，以确保其正常运转。
1.传递力矩：旋转接头能够承受一定的转动力矩，并将其传递给连接的部件。
通过旋转接头的连接，可以使得两个部件能够相对旋转，同时传递转动力矩，实现整个装配的运动。
2.减小摩擦力：旋转接头采用滚珠结构，因此在两个相对旋转的部件之间会产生摩擦。
而滚珠的使用可以减小这种摩擦力，降低连接部件的磨损程度，提高装配的寿命。
3.调整角度：旋转接头通常具有一定的角度调整功能，可以使得连接部件在一定范围内相对旋转。
这样就可以根据实际需要灵活地调整部件的角度，以适应不同的工作环境和装配要求。
4.传递信号和能量：有些旋转接头还可以用于传递信号和能量。
例如，在电力传输设备中，旋转接头可以用于将电流和信号从静止部分传递到旋转部分，实现不间断的电力供应和数据传输。
除了上述的主要作用之外，旋转接头还具有一些其他的附加功能。
例如，一些旋转接头具有防水、防尘和防爆等特性，可以在特殊环境中使用。
另外，一些旋转接头还能够实现自动润滑、降噪和疏水等功能，进一步提高装配的性能和可靠性。
总之，旋转接头作为一种常用的机械连接部件，具有传递力矩、减小摩擦力、调整角度和传递信号和能量等多种作用。
其结构设计和使用特性能够有效地满足不同装配需求，提高机械装配的性能和可靠性。
旋钮开关拧不动了的原因
旋钮开关拧不动了的原因以旋钮开关拧不动了的原因为题，我们来探讨一下可能出现的原因。
一、润滑问题旋钮开关因为长期使用会产生磨损，导致旋钮与开关的摩擦系数增加。
如果长时间不进行润滑保养，旋钮开关的内部零件会因为干涩而导致拧不动。
此时，我们可以尝试使用专用的润滑剂来解决问题。
润滑剂可以使旋钮开关的内部零件恢复光滑，降低摩擦系数，从而使旋钮开关恢复正常使用。
二、积尘问题长期使用的旋钮开关会积累灰尘和污垢，导致旋钮无法正常拧动。
这种情况下，我们可以使用软毛刷或者吹风机将积尘清除。
清除积尘后，旋钮开关的拧动力度会得到明显改善。
三、松动问题旋钮开关在长期使用过程中，可能会出现零件松动的情况。
这种情况下，我们需要拆卸旋钮开关，并检查内部零件是否松动。
如果发现松动的零件，可以使用螺丝刀或者扳手进行紧固。
四、老化问题旋钮开关的使用寿命有限，经过长时间的使用后，内部零件可能会出现老化现象。
这种情况下，我们需要更换旋钮开关的内部零件，或者直接更换整个旋钮开关。
五、损坏问题旋钮开关在使用过程中，可能会受到外部力量的损坏，导致无法正常拧动。
这种情况下，我们需要检查旋钮开关是否有明显的破损或者变形。
如果有，需要更换旋钮开关。
六、电路问题旋钮开关的拧动与电路的连接是密切相关的。
如果旋钮开关的电路连接出现问题，也会导致无法正常拧动。
这种情况下，我们需要检查旋钮开关的接线是否正确，是否存在接触不良等问题。
如果发现问题，需要进行相应的修复或更换。
旋钮开关拧不动的原因可能是润滑问题、积尘问题、松动问题、老化问题、损坏问题或者电路问题。
我们可以根据具体情况采取相应的解决方法，保证旋钮开关的正常使用。
在平时的使用过程中，还应注意定期进行润滑保养，避免长时间不使用导致旋钮开关出现问题。
旋转接头泄漏密封面出现三点原因及处置对策
旋转接头泄漏密封面出现三点原因及处置对策作者庆邦朱珣旋转接头泄漏的原因很多。
但是有一种旋转接头泄漏是很多人找不出原因，却真实的发生了泄漏。
这就是旋转接头密封件出现三点。
让我们看到旋转接头的密封件完好无损，没有哪里可以看到拉伤刮伤，更不会出现密封件破损等现象。
让一些打开旋转接头以后找不到问题所在。
所说的旋转接头密封件出现三点，指的是Q型旋转接头里面管球球面和密封环的R面接触的时候只有几个点接触到。
没有形成线密封。
原因大多是因为旋转接头摆动比较大。
而我们旋转接头管球的球面多是一条斜线，没有圆弧，或是因为长时间使用，旋转接头管球球面形成沟槽，在旋转接头摆动的时候，密封环的R面和旋转接头管球球面接触位置发生变化。
造成泄漏。
也有的是因为密封环在摆动时接触到的地方不一样，形成了不同的球形弧线。
与旋转接头管球的球面弧线不在同一弧度上。
那么如何发现旋转接头密封出现三点的问题呢？其实很简单。
只要我们把旋转接头拆下来，打开旋转接头，把旋转接头管球球面擦干净，把密封环的R面也擦干净。
在管球球面上涂上薄薄的一层油，然后把密封环放上去用手轻轻转动几下，再拿下来看看密封面接触的情况如何？如果发现密封环的R面有些接触到了，有些没有接触到就一定是出现了三点的问题。
我们可以拿另外完好的密封环再来试试。
如果还是不行，那就是旋转接头管球的球面出现三点。
如果用其他的密封环可以密封好，那就是密封环的R面出现了三点。
更换或是把密封环加工一下就可以了。
如果是旋转接头管球的球面出现三点，那就要上车床加工一下。
Three causes and Countermeasures of leakage of sealing joint of rotary jointAuthor Qing Bang; Zhu Xun;There are many reasons for the leakage of rotary joints. But there is a rotary joint leak, many people can not find the reason, but the real leak occurred. This is the swivel seal. It comes in at three. Let's see that the seal of the swivel joint is in good condition, there is no such thing as a scratch, a scratch, and no breakage of the seal. After some turns on the swivel, you can't find the problem.The rotating joint seal comes in at three points, referring to the Q type swivel joint. Only a few points are reached when the ball, the sphere, and the R face of the seal ring are contacted. No line seal formed. The reason is mostly because of the swing of the swivel joint. Our rotary joint pipe ball sphere is a slash, no arc, or because of long time use, forming a groove ball spherical rotary joints, when rotating joint swing, sealing ring and R pipe swivel ball spherical contact position changes. Cause leakage. Also, there are different spherical arcs because the rings are different when they come in contact with each other. The spherical curve of the pipe ball is not in the same radian as the rotary joint.So, how to find the rotating joint seal three problems? It's really simple. As long as we remove the swivel joint, turn on the swivel joint, clean the swivel joint, pipe ball and sphere, and clean the R surface of the sealing ring. Coated with a thin layer of oil on the tube ball, and then put the seal ring up, gently rotating a few times with the hand, and then take down to see how the sealing surface contact situation If it is found that the R surface of the sealing ring has come into contact with some of them, some of them have not come into contact, and there must be a problem at three.We can try another perfectly sealed ring. If not, it is the swivel joint. The ball of the tube appears three points. If you use other sealing rings can be sealed, that is, the sealingring of the R surface appeared three points. Replace or seal the ring. If it is a rotating joint, the sphere of the pipe ball appears three points, then it should be machined on the lathe.。

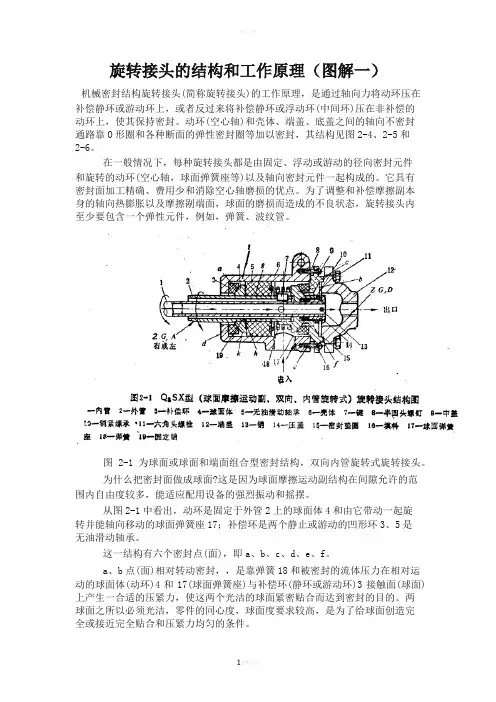

旋转接头的结构和工作原理(图解一)
旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。
动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。
在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。
它具有密封面加工精确、费用少和消除空心轴磨损的优点。
为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。
图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。
为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。
从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。
这一结构有六个密封点(面)，即a、b、c、d、e、f。
a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。
两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。
c、d点(面)，是两个端面密封。
当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。
当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。
旋转接头的结构和工作原理(图解一)
旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。
动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。
在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。
它具有密封面加工精确、费用少和消除空心轴磨损的优点。
为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。
图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。
为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。
从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。
这一结构有六个密封点(面)，即a、b、c、d、e、f。
a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。
两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。
c、d点(面)，是两个端面密封。
当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。
当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。
旋转接头修复标准
旋转接头修复的过程及检验标准
旋转接头修复过程：
1、挑选
分拣出损坏比较严重以及无法修复的旋转接头进行简单清洗组装，包装并标识放置废品堆放区。
分拣出可以修复的旋转接头分类放置待修区。
2、拆解
由专业维修技师进行合理拆解，并分类堆放，可以修复的和需要更换的零部件分开堆放。
3、清洗
把零部件放入专用洗涤剂中浸泡，去除零部件表面的油污及异物后，擦拭掉零部件表面的残留洗涤剂，然后分类堆放待修。
4、零部件修复
按照客户提供的零部件尺寸及技术要求，对零部件进行复原修复，破损严重的，更换相同尺寸及相同材料的新零部件。
修复并达到修复标准的零部件分类放置待装区。
5、组装
由专业维修技师进行合理组装，过程中避免零部件的二次损坏，并保证接头内无异物。
组装后放置成品区。
旋转接头的检验
1、外观检查
保证旋转接头表面无油污及异物，零部件安装合理、正确。
2、试压安装
按照接头的类型，选用相应的模拟试压装置，安装正确，检查是否压紧。
3、压力测试
安装无误后，按照客户的要求进行试压，加压至8兆帕，并保持恒压8兆帕不小于60秒，检查是否有漏水现象，出现漏水的接头为试压不合格，擦拭干净后放置待修区，重新修复。
无漏水现象的接头为试压合格，擦拭干净后放置待包区。
4、包装
检查试压合格的旋转接头表面是否有油污、水珠及异物，确认后进行分类包装装箱。
旋转接头的原理和作用
旋转接头的原理和作用
旋转接头是一种常见的连接件，它可以使管道起到转折的作用，连接几个管道，连接管道和设备，使管道程序更加灵活、便捷和安全。
旋转接头的原理是在两个管道之间设置一个连接部件，使两个管道能够互相转动，并可以在转动的同时连接在一起，实现灵活的变化。
旋转接头的结构分为内外管连接式和外管连接式，其中内外管连接式的结构比较简单，更便于施工和维护，但力学性能不好；外管连接式的结构复杂，但力学性能更好。
旋转接头的作用是使管道程序变得灵活，可以更好地连接不同形状、结构和功能的管道，并使管道和设备之间的转折更加灵活；另外，它还可以减少和替代装配和拆卸，降低安装和施工成本，加快工程进度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转接头转不动 接头转不动的原因分析及解决办法 旋转接头转不动 接头转不动的原因分析及解决办法 密封形式有：
如图所示：在接头·A B C 接口之间会设一面墙，这面墙就是密封圈，每一个密封槽中会有二道或三道环形密封圈，在轴与壳体之间形成密封结构；如果接头在调试安装后再放置一段时间，有时在使用前会出现接头转不动的现象，即使你用了3-5人很大的力气，或者用撬棍转到你已精疲力竭，接头好像纹丝不动。
这是什么原因呢？这是因为密封槽中的环形密封圈在长时间放置，会在二道或三道环形密封圈（轴与壳）之间形成真空地带，再加上密封圈与壳体的径向密封，轴与壳如一体一般。
解决办法：
工具：3T倒链 5米钢丝绳 固定锁紧螺母等。
首先接头与设备连接，接着将绳索沿接头壳体圆周方向缠绕固定，倒链在绳索的另一端沿接头壳体圆周切线方向固定垂直牵引，然后缓慢拉动倒链，逐
步施压，接头壳体会沿着圆周依轨迹运动。
整个过程需要30分钟左右。
