泰克示波器使用手册

泰克示波器使用手册

泰克示波器使用手册泰克示波器是一种用于测量和显示电信号波形的仪器,广泛应用于电子工程、通信工程、电力工程等领域。

本手册将介绍泰克示波器的基本操作方法、功能特点和常见故障排除方法,帮助用户更好地了解和使用泰克示波器。

第一部分:泰克示波器基本操作方法1. 开机操作a. 将示波器的电源线插入交流电源插座,打开示波器的电源开关。

b. 等待示波器启动完成,显示屏亮起并显示示波器的型号和版本号。

2. 示波器功能介绍a. 垂直控制:用于调节波形的幅度和位置。

b. 水平控制:用于调节波形的时间基准和位置。

c. 触发控制:用于设置波形的触发方式和触发电平。

d. 其他功能按钮:包括测量功能、存储功能、自动测量功能等。

3. 示波器测量操作a. 使用垂直控制和水平控制设置合适的波形显示范围和时间基准。

b. 设置触发方式和触发电平,保证波形能够稳定地触发显示。

c. 使用测量功能进行信号的频率、幅度、周期等参数的测量。

第二部分:泰克示波器功能特点1. 多通道显示:支持多路信号同时显示,方便用户对比不同信号的波形特征。

2. 自动测量功能:通过按下自动测量按钮,示波器可以自动测量出信号的频率、幅值、峰峰值等参数,便于快速获取信号特征。

3. 数据存储功能:支持将测量数据保存至示波器内部或外部存储设备,方便用户对测量结果进行分析和比对。

4. 网络连接功能:通过支持网络连接的示波器,用户可以通过远程控制、数据传输等方式实现远程操作和数据共享。

第三部分:泰克示波器常见故障排除方法1. 无法开机a. 检查示波器的电源线是否插好,是否接通电源。

b. 检查电源线和插座是否存在故障。

2. 波形不稳定a. 调节触发方式和触发电平,确保触发正确。

b. 检查信号源的稳定性,确认是否存在外部干扰。

3. 无法测量a. 检查测量线的连接是否良好。

b. 检查示波器的测量功能是否正常。

以上是对泰克示波器使用手册的简要介绍,希望能够帮助用户更好地了解和使用泰克示波器。

泰克TDS220示波器使用指导书

泰克TDS220示波器使用指导书

TDS 220 数字实时示波器使用指导我公司现在提供给新产品工程部工程师使用的示波器为美国Tektronix公司产品TDS220,该产品具有100MHz带宽,采样速率为1GS/s,2500点记录长度,为双通道数字实时示波器(超取样率至少为10倍),有光标读数功能、波形持续显示功能,示波器操作温度0℃~50℃,能够满足SYNLOCK对漂移产生、抖动产生、相位瞬变的测试需要。

示波器控制面板上有如下功能区:●右上角3个键:分别执行AUTOSET、HARDCOPY、RUN/STOP功能;●MENUS区:该区6个键负责示波器主功能菜单选择;●菜单子项选择区:该区5个键负责显示屏上某一主菜单各功能子项选择;由控制面板最左面一排按键控制;●通道垂直位置及分辨率调节区:通道1、通道2垂直位置与分辨率由VERTICAL区各键及旋钮选择调节;●通道水平位置及分辨率调节区:HORIZONAL区负责调整水平位置及水平分辨率;TRIGGER区:一个旋钮及4个按键负责对触发作调整。

一、现以测漂移产生为例说明示波器使用基本操作规范及步骤:1)为了防止电击,示波器一定要用三脚插座,以保证可靠接入大地;2) 为使观察到的波形客观、准确,在某一环境第一次测试前应对示波器进行自校正:按MENUS框中的UTILITY钮,选择自校正项既可(一定将所有探棒或导线从通道CH1、CH2 及EXT TRIG断开;如果环境温度变化范围达到或超过5℃时,您必须执行此项操作);3)示波器在规定操作温度(0℃~50℃)下持续运行10分钟后,进入稳定工作状态,既需预热10分钟;4)将TOG板输出的2.048MHz信号与示波器CH1相连,铷钟自由振荡的2.048MHz输出与示波器CH2相连;5)按AUTOSET键;6)按TRIGGER MENU按钮,将“信源”设置成“CH2”,如波形不稳定,调节TRIGGER LEVEL旋钮,应使示波器屏幕右方“←”符号位于所选触发源波形最大与最小值范围内,使波形稳定(示波器上方“↓”表示水平触发位置即触发时间;右上方Pos时间值表明示波器触发水平位置距显示屏中心位置的时间差;示波器右方“←”表示垂直触发位置即触发电平高度);7)这时如不想观察CH2通道触发信号波形,可按CH2的MENU键两次,以关闭CH2通道波形(该键为通道是否显示波形开关键);8)调节CH1通道VERTICAL项下的 POSITION旋钮,将波形的调节到屏幕中间(相对垂直坐标);9)将 CH1的VOLTS/DIV旋钮旋到最右端即2mV/格;10)先向左旋HORIZONIAL项下的POSITION钮使屏幕中心上升沿向左移动一个周期,此时右上方 Pos=1UI=448ns,即所测信号位置距触发位置一个周期,也就是使所测的上升沿处于屏幕中心位置,再向右调SEC/DIV钮直至10ns/格;11)按DISPLAY按钮,将持续选项设置成无限(波形的所有变化将会记录在显示屏上);12)记录测试开始时间,测试30分钟后,按STOP键(注意这时除了按如下说明操作外,不要动任何钮及键,否则测试结果波形有被刷新可能);13)按CURSOR按钮,将类型设置成时间,用VERTICAL项下CH1通道的POSITION旋钮调节CURSOR1光标与波形阴影左边对齐,用VERTICAL项下CH2通道的POSITION旋钮调节CURSOR2与波形阴影右边对齐(光标读数位置应为阴影水平值最宽处);14)读出显示屏右区菜单项增量下的ns时间值,此值即为漂移产生时间值;15)示波器在安装了TDS200系列扩展模块的情况下,具有硬拷贝功能(打印)功能,可以在几种示波器支持的打印格式(LaserJet、Epson、BMP、PCX、EPSIMAGE、INTERLEAF、DPU411、DPU412、ThinkJet、DeskJet)下将测试波形打印出来;16)测试前应在示波器与HPLaserJet 打印机皆断电情况下,将打印电缆连到示波器上的Centronics口;17)按UTILITY键,在显示屏的菜单上选择“选件”项;18)显示屏的菜单上选择“硬拷贝”,然后将“版面格式”选为“竖向”,“拷贝格式”选为“LaserJet”(以HP激光打印机为例),“拷贝接口”选为“Centronics”;19)按HARDCOPY键,数十秒钟后测试结果从打印机输出。

pycharm控制泰克示波器说明书

pycharm控制泰克示波器说明书

pycharm控制泰克示波器说明书泰克示波器是一种用于观察和分析电信号波形的仪器,同时配备了控制软件PyCharm,可以方便地控制和操作泰克示波器。

以下是针对PyCharm控制泰克示波器的说明书:1. 安装PyCharm:首先你需要在你的计算机上安装PyCharm软件。

你可以从官方网站上下载并安装最新版本的PyCharm。

2. 连接泰克示波器:确保你的泰克示波器已经连接到计算机上,并且已经正常安装了驱动程序。

你可以通过USB接口或者其他适当的连接方式将泰克示波器与计算机连接起来。

3. 打开PyCharm:打开已经安装好的PyCharm软件,在主界面上选择“新建项目”或者“打开项目”,创建或者选择一个合适的项目。

4. 导入Pyvisa模块:在PyCharm中,你需要导入pyvisa模块,这是一个用于控制仪器的Python库。

你可以在PyCharm中的终端或者项目文件中导入该模块。

你可以使用以下命令进行导入:```pythonimport pyvisa```5. 打开示波器设备:使用以下代码来打开已连接的泰克示波器设备:```python# 打开示波器设备rm = pyvisa.ResourceManager()tek_device = rm.open_resource('GPIB0::1::INSTR')```其中 `'GPIB0::1::INSTR'` 是泰克示波器的设备地址,可以根据实际情况进行更改。

6. 控制泰克示波器:通过使用PyCharm控制泰克示波器,你可以执行一系列的命令,包括设置示波器的触发方式、扫描模式、时间/电压范围等等。

以下是一些示例代码:```python# 配置示波器触发方式tek_device.write('TRIG:A:SOUR CH1')tek_device.write('TRIG:A:LEV 0.5')# 设置示波器扫描模式tek_device.write('ACQ:TYPE AVER')tek_device.write('ACQ:NUMAV 10')# 配置示波器时间/电压范围tek_device.write('HOR:MAI:SCA 0.1')tek_device.write('CH1:RANGE 5')```7. 关闭示波器设备:在完成对示波器的操作后,你可以使用以下代码来关闭示波器设备:```python# 关闭示波器设备tek_device.close()```这些是使用PyCharm控制泰克示波器的基本步骤和示例代码。

泰克 mSO24、MSO22 2 系列混合信号示波器快速入门指南说明书

泰克 mSO24、MSO22 2 系列混合信号示波器快速入门指南说明书

MSO24、MSO222 系列混合信号示波器快速入门手册警告:保养说明仅供合格人员使用。

为避免人身伤害,除非您有资格执行保养,否则请勿执行保养。

在执行保养工作之前,请参阅所有安全摘要。

支持产品固件 V1.28 及以上版本。

立即注册!点击如下链接以保护您的产品。

/register*P 077178900 *077-1789-00 April 2023版权所有 © Tektronix。

保留所有权利。

许可软件产品由泰克、其子公司或提供商所有,受国家版权法及国际条约规定的保护。

泰克产品受美国和外国专利权(包括已取得的和正在申请的专利权)的保护。

本文中的信息将取代所有以前出版的资料中的信息。

保留更改技术规格和价格的权利。

TEKTRONIX 和 TEK 是泰克 Tektronix, Inc. 的注册商标Tektronix 联系信息Tektronix, Inc.14150 SW Karl Braun DriveP.O.Box 500Beaverton,OR 97077USA有关产品信息、销售、服务和技术支持:•在北美地区,请拨打 1-800-833-9200。

•全球范围,请访问查找当地的联系信息。

Table of ContentsTable of Contents重要安全信息 (5)常规安全概要 (5)避免火灾或人身伤害 (5)探头和测试导线 (7)维修安全概要 (7)本手册中的术语 (8)产品上的术语 (8)产品上的符号 (9)使用电池电源时的安全操作事项 (10)合规性信息 (11)安全合规性 (11)环境合规性 (12)安全免责声明 (13)前言 (14)文档 (14)安装选件升级许可证 (15)检查附带的附件 (15)操作要求 (16)输入信号要求 (16)确认仪器通过开机自检 (16)将探头连接仪器 (17)机架安装选件信息 (17)熟悉仪器 (18)前面板控件和连接器 (18)按钮和旋钮功能 (19)后面板和侧面板连接 (21)仪器支架安装 (22)用户界面 (23)用户界面元素 (25)标记 (26)配置菜单 (32)缩放用户界面 (33)使用触摸屏界面处理常规任务 (34)配置仪器 (36)下载并安装最新的仪器固件 (36)设置时区和时钟读数格式 (36)运行信号路径补偿 (SPC) (37)补偿探头 (37)连接到网络 (LAN) (38)使用 USB 电缆将示波器连接至 PC (39)连接键盘或鼠标 (39)基本操作流程 (40)添加要显示的通道波形 (40)配置通道或波形设置 (41)MSO24、MSO22 2 系列混合信号示波器快速入门手册3Table of Contents自动设置以快速显示波形 (41)如何在出现信号时触发 (42)设置采集模式 (43)设置 Horizontal(水平)参数 (43)添加数学、参考或总线波形 (44)添加测量 (45)配置测量 (47)添加搜索 (49)删除 Measurement(测量)或Search(搜索)标记 (50)更改波形视图设置 (50)显示和配置光标 (51)从 Web 浏览器远程访问 (53)使用 USB 电缆将示波器连接至 PC (54)ESD 防范指导 (54)维护 (55)检查和清洁 (55)外部清洁(显示器除外) (55)平板显示器清洁 (55)检查常见问题 (56)维修仪器 (56)返回仪器进行维修 (56)索引 (57)4重要安全信息重要安全信息本手册包含用户必须遵守的信息和警告,以确保安全操作并保证产品安全。

电气自动化技术《泰克数字示波器(60MHzw使用说明书+功放连接》

电气自动化技术《泰克数字示波器(60MHzw使用说明书+功放连接》

数字示波器一,功能检查1.接通仪器电源仪器执行所有自检工程,并确认通过自检,按SA VE/RECALL按钮,从顶部菜单框,默认的探头菜单衰减系数设值定为10X将v/div=500mv2.光标:允许通过移动光标进行测量。

光标总是成对出现,显著的读数即为量的数值,有两种类型的光标:电压各时间。

当您使用光标时,请确定将信号源设定成您所要测量的波形。

1〕电压光标:电压光标显示为水平线,用来测量垂直方向的参数。

2〕时间光标:时间光标显示为垂直线。

用来测量水平方向上的参数。

3.自动测量:示波器自动进行所有的计算工作。

由于这种测量利用波形记录点,所以相对方格图和光标测量自动测量具有更高的准确度。

用读数显示测量结果,并且读数随示波器采集的新数据而周期性地修改。

〔五〕设置示波器操作示波器需要经常使用其种功能:自动设置,保存设置,调出设置。

1.自动设置:自动调整水平和垂直标定,触发的耦合,类型,位置,斜率,电平与方式等设置,从而获得稳定的波形。

显示。

2.保存设置:在预定设置的情况下,示波器每次在关闭前将保存设置,当翻开时示波自动调出设置。

用户可在示波器的存储器里永久保存五种设置,并可在需要时重新写入设置。

注意:更改设置后,请至少等待五秒才关闭示波器,以保证新设置正确地储存。

3.调出设置:可调出已保存的任何一种设置或预定的厂:示波器出厂前已为各种正常操作进行了预先设定,任何时候用户都可根据需要调出厂家设置。

数字示波器根本操作常识一显示区显示区除了波形外,还包括许多有关波形和仪器控制设定值的细节。

1 ,不同的图形表示不同的获取方式:取样方式峰值检测方式平均值方式2 。

触发状态表示以下信息:Armed示波器正采集预触发数据,此时所有触发将被忽略。

R Ready 所有预触发数据已被获取,示波器已准备就绪接受触发。

T Trig’d示波器已检测到一触发,正在采集触发后信息。

R Auto示波器处于自动方式并正采集无触发下的波形。

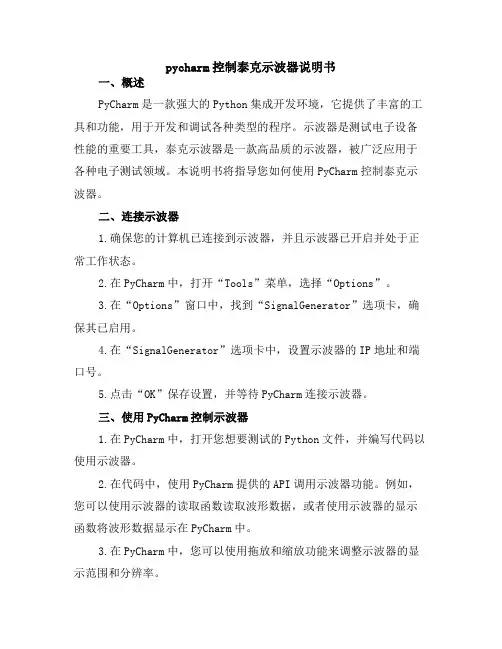

pycharm控制泰克示波器说明书

pycharm控制泰克示波器说明书

pycharm控制泰克示波器说明书一、概述PyCharm是一款强大的Python集成开发环境,它提供了丰富的工具和功能,用于开发和调试各种类型的程序。

示波器是测试电子设备性能的重要工具,泰克示波器是一款高品质的示波器,被广泛应用于各种电子测试领域。

本说明书将指导您如何使用PyCharm控制泰克示波器。

二、连接示波器1.确保您的计算机已连接到示波器,并且示波器已开启并处于正常工作状态。

2.在PyCharm中,打开“Tools”菜单,选择“Options”。

3.在“Options”窗口中,找到“SignalGenerator”选项卡,确保其已启用。

4.在“SignalGenerator”选项卡中,设置示波器的IP地址和端口号。

5.点击“OK”保存设置,并等待PyCharm连接示波器。

三、使用PyCharm控制示波器1.在PyCharm中,打开您想要测试的Python文件,并编写代码以使用示波器。

2.在代码中,使用PyCharm提供的API调用示波器功能。

例如,您可以使用示波器的读取函数读取波形数据,或者使用示波器的显示函数将波形数据显示在PyCharm中。

3.在PyCharm中,您可以使用拖放和缩放功能来调整示波器的显示范围和分辨率。

4.您还可以使用PyCharm中的数据分析工具对示波器读取的数据进行分析和处理。

四、注意事项1.在使用示波器之前,请务必阅读并遵守泰克示波器的操作手册和安全指南。

2.在连接示波器之前,请确保计算机和示波器的电源已关闭,并确认计算机和示波器的接口正确连接。

4.如果在使用过程中遇到任何问题,请立即停止操作并联系专业人员进行处理。

五、常见问题及解决方法1.问题:PyCharm无法连接示波器?如果仍然无法连接,请检查计算机和示波器的网络连接是否正常。

2.问题:在代码中调用示波器功能时出现错误?如果仍然无法解决问题,请参考PyCharm和示波器的文档或联系技术支持寻求帮助。

六、维护与保养1.定期对示波器进行清洁和维护,确保其正常工作。

泰克数字示波器(60MHzw使用说明书+功放连接.doc

泰克数字示波器(60MHzw使用说明书+功放连接.doc

数字示波器一,功能检查1.接通仪器电源.仪器执行所有自检项目,并确认通过自检,按SA VE/RECALL按钮,从顶部菜单框,默认的探头菜单衰减系数设值定为10X.2.将p2100探头上的开关设定为10x,并将示波器探头与通道1连接.将探头连接器上的插对准ch1同轴电缆插接件上的插头并插入,然后向右旋转以拧紧探头.把探头端部和接地夹接到探头补偿器的连接器上.3.按自动设置钮.几秒钟内,可见到方波显示按ch1 菜单按钮两次以关闭通道1 ,按ch2 菜单按钮以打开通道2..二,探头补偿在首次将探头与任一输入通道连接时,进行此调节,使探头与输入通道相匹配.1 . 将探头菜单衰减系数设定为10x,将探头上的开关设定为10x并将示波器探头与通道1连接.将探头端部与探头补偿器的5伏连接器相连,基准导线与探头补偿器的地线连接器相连,打开通道,然后按自动门置.2 检查所显示波形的形状.3 如必要,调节探头.自校准:应将所有探头或导线与输入连接器断开,然后,按UTILITY 辅助功能钮,选择DO SELF CAL执行自校准,以确认准备就绪。

数字示波器三.探头衰减系数设定:探头有多种衰减系数,它们会影响示波器垂直标尺度数.如改变(检查)探头衰减系数设定值,按所使用通道的---垂直功能菜单钮, 然后按---探头钮旁的选择钮,直至显示正确的设定值.该设定在再次改变前一直有效.注意:出厂时预定值为10x.确认在探头上衰减开关的设定与示波器上探头探头菜单的选项相同.探头开关的设定值为1 和10.注意:衰减开关,设定在1 时探头将示波器的带宽限制在7兆,欲全带宽时,必将开关设定为10-.四,基本概念(一),触发:触发决定了示波器何时开始采集数据和显示波形,一旦触发被正确设定.它可以把不稳定的显示或黑屏转换成有意义的波形.示波器在开始采集数据时,先收集足够的数据用来在触发点的左方画出波形,示波器在等待触发条件发生的同时连续地采集数据.当检测到触发后,示波器连续地采集足够的数据以在触发点的右方画出波形.1.信源:触发可从多种信源得到:输入通道,市电,外部触发.1)输入通道:最常用, 可任选. 被选中作为触发信源的通道,无论其输入是否被显示.都能正常工作.2)市电:用来显示信号与动力电,如照明设备和动力提供设备,之间的频率关系.示波器将产触发,无需人工输入触发信号.3)外部触发: 用于在两个通道上采集数据的同时在第三个通道上输入触发.2.触发类型:1)边沿触发:可利用模拟和数字测试电路进行边沿触发,当触发输入沿给方向通过某一给定电平时,边沿触发发生.2)视频触发: 标准视频信号可用来进行场行触发.3.触发方式:1)自动触发:使得示波器即使在没有检测到触发条件的情况下也能取到波形,当示波器在一定等待时间”该时间由时基设置决定”器将进行强制触发.当强制进行无效触发时,示波器不能使波形同步,则显示有波形将卷在一起,当有效触发发生时,显示器上的波形是稳定的.可用自动方式来监测幅值电平等可能导致波形显示发生卷滚的因素.2)正常触发: 示波器在正常触发方式下只有当其被触发时才能获取到波形,无触发时,示波器将显示原有波形而获取不到新波形.3)单次触发:在单次触发方式下,用户每按下一次”运行”按钮,示波器将检测到一次触发获取一个波形.示波器采集到的数据依赖于获取方式.4.释抑:释抑时间—每次采集之后的一段时间.为了产生稳定的显示波形的需要.释抑周期可被用来阻止脉冲序中第一个脉冲之外的其它脉冲上的触发.这样,示波器将总是只显示第一个脉冲.为获得释抑控制,按下HORIZONTAL “释抑”,并用释抑旋钮改变释抑周期.5.耦合触发耦合决定信号的何种分量被传送到触发电路,耦合类型包括直流,交流,噪声抑制,高频抑制和低频抑制.1)直流:允许所有的分量通过.2)交流: 阻止直流分量通过.3)噪声抑制:降低触灵敏度并要求较高的信号幅值才能形成稳定触发,从而减少了在噪声上信号错误触发的可能性.4)高频抑制:阻止信号的高频部分通过,只允许低频分量通过.5)低频抑制: 作用效果与高频抑制耦合相反.6.斜率和电平斜率控制钮决定示波器的触发点在信号上升沿或在下降沿,欲获得触发斜率控制,按下”触发菜单”按钮选择”边沿”并用”斜率”按钮选择上升或下降.电平控制钮决定触发点在,边沿上的确切位置,欲获得触发电平控制,按下”HORIZONTAL”菜单按钮,选择“电平”并旋转”电平”旋钮改变数值.数字示波器(二)采集数据采集模拟数据时,本示波器将其转换成数字形式.时基设置将影响采集数据的速度.1,采集数据有三种不同的方式:1)采样: 在该获取方式下,示波器按相等的时间间隔对信号采样以重建波形.这种方式在大多数情况下正确地表示了模拟信号.这种方式不能获取模拟信号在两次采样时间间隔内发生的迅速变化, 从而导至混淆,并有可能丢失信号中的窄脉冲.2)峰值检测: 示波器采集每一采样间隔中输入信号的最大值,并用采样数据显示波形.这样,示波器可以获取和显示在采样方式下可能丢失的窄脉冲,但噪场将比较明显.3)平均值: 示波器获取若干波形,然后取平均,并显示平均后的波形,可用这种方式减少随机噪声.2.时基通过在离散点上对输入信号的采样将波形数字化,时基控制数字化的频率.使用“秒/刻度”旋钮调整时基到某一水平刻度以适合用户需要.(三).标度和定位波形通过调整波形的刻度和位置可改变其在导电屏幕上的显示.刻度被改变时,显示波形的尺寸将被放大或缩小.位置改变时,波形将上下左右移动.1.垂直刻度和位置通过上下移动波形可以改变显示波形的垂直位置,为对比数据,可将波形上下对齐.改变形的垂直刻度时,显示波形将相对接地电平收缩或扩张.2.水平刻度和位置:触发前后可通过调整”水平位置”控制钮查看波形数据, 改变波形的水平位置实际改变的是触发与显示区中心的时间偏差使用”秒/刻度”旋钮可改变所有波形的水平刻度.如查看波形的一个周期以测量其上升沿的对冲.数字示波器(四)测量:示波器所显示的电压—时间坐标图,可用来测量所显示的波形。

泰克示波器资料简易操作

泰克示波器资料简易操作
7 5 6 3 4
立肯科技 企劃處 客戶服務部
台北 (02) 8226-1366
新竹 (03) 564-6969
高雄 (07) 384-6369
2
2-2.何謂軌跡 ?
TRACE
打開任一波道,螢幕左側出現如下圖的方框,指示波道的時間檔位及電壓檔位。 電壓表示垂直軸,時間表示水平軸。
垂直共 8 格
VOLTS / DIV
調整垂直電壓之檔位使信號大小適合觀察。
波形適合觀察
波形太小
立肯科技 企劃處 客戶服務部
台北 (02) 8226-1366
新竹 (03) 564-6969
高雄 (07) 384-6369
6
2-6.如何微調波形大小 ?
VAR & VOLTS / DIV
垂直電壓檔位之微調控制。
請參照第五章放大及運算。
2.變更顯示設定 ?
請參照第六章顯示設定。
3.儲存及讀取波形 ?
請參照第六章波形儲存與讀取。
4.儲存操作環境設定 ?
請參照第六章操作設定。
5.如何列印資料 ?
請參照第六章列印及輸出。
1
2 5
6.使用參數量測 ?
請參照第六章量測功能。
高雄 (07) 384-6369
10
2-10.如何觸發信號 ?
TRIGGER LEVEL & DELAY
調整位準決定觸發信號的電壓位置 ( 垂直 ),調整延遲決定觀察觸發信號的前後波形 ( 水平 )。
沒有觸發
Trigger Level 調整
Level 與 Delay 交越的點為觸發點
Trigger Delay 調整
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

泰克示波器编程手册
引言:
泰克示波器是一种广泛应用于电子测试和测量领域的仪器。

它能够捕捉和显示电子信号的波形,并通过编程实现自动化测试和数据分析。

本文将详细介绍泰克示波器的编程手册,帮助读者了解如何使用编程语言与示波器进行交互,以及如何利用编程实现更高效的测试和分析。

正文内容:
1. 泰克示波器编程介绍
1.1 泰克示波器编程的基本概念
在泰克示波器编程中,我们使用编程语言与示波器进行交互,通过发送指令和接收数据来控制示波器的功能和获取波形数据。

1.2 泰克示波器支持的编程语言
泰克示波器通常支持多种编程语言,如Python、LabVIEW、MATLAB 等,读者可以根据自己的需求选择适合的编程语言进行编程。

2. 泰克示波器编程的基本操作
2.1 连接示波器与计算机
在进行示波器编程前,首先需要将示波器与计算机进行连接,可以通过USB、LAN等接口进行连接。

2.2 编写示波器控制程序
根据选择的编程语言,编写示波器控制程序,包括打开示波器、设置测量参数、触发条件等。

2.3 发送指令与接收数据
将编写好的示波器控制程序发送给示波器,通过示波器的编程接口发送指令,并接收示波器返回的波形数据。

3. 泰克示波器编程的常用功能
3.1 自动化测试
利用编程语言与示波器进行交互,可以实现自动化测试,提高测试效率和准确性。

3.2 数据分析与处理
通过编程语言对示波器获取的波形数据进行分析和处理,可以得到更多的测试结果和结论。

3.3 信号发生器控制
有些泰克示波器还具有信号发生器的功能,通过编程可以控制示波器的信号发生器模块,生成各种测试信号。

4. 泰克示波器编程的应用案例
4.1 自动化测试案例
以某电子产品的生产线为例,通过编程控制示波器对产品进行自动化测试,提高生产效率和产品质量。

4.2 数据分析案例
以某通信系统的性能测试为例,通过编程对示波器获取的信号进行分析,评估系统的性能指标。

4.3 信号发生器控制案例
以某无线通信设备的测试为例,通过编程控制示波器的信号发生器模块,生成各种测试信号,验证设备的性能。

5. 总结
本文详细介绍了泰克示波器编程手册,包括泰克示波器编程的基本概念、操作步骤、常用功能以及应用案例。

通过编程与示波器的交互,可以实现自动化测试、数据分析和信号发生器控制等功能,提高测试效率和准确性。

读者可以根据自己的需求选择合适的编程语言和示波器,进行相关的编程工作。
