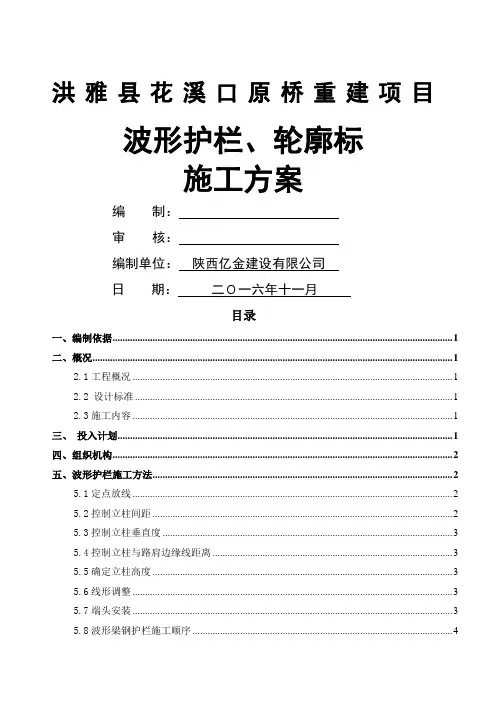

波形护栏、轮廓标施工及方案

波形护栏、轮廓标施工及方案
洪雅县花溪口原桥重建项目
施工方案：
波形护栏和轮廓标将被安装在洪雅县花溪口原桥重建项目中。

该方案由XXX审查并于2016年11月完成。

目录：
一、编制依据
二、概况
2.1 工程概况
2.2 设计标准
2.3 施工内容
本次施工内容主要是在道路两侧设置波形护栏，以保障行车安全。

具体施工步骤如下：
1.清理施工现场，确保施工区域干净整洁，没有杂物和垃圾。

2.打桩定位，确定波形护栏的位置和数量。

3.安装立柱，根据设计要求控制立柱间距。

4.安装横梁和护栏板，确保护栏牢固可靠。

5.进行验收，确保施工质量符合要求。

三、投入计划
本次施工需要的人力、物力和财力投入如下：
1.人力投入：共计10人，其中包括现场施工人员和管理人员。

2.物力投入：主要包括波形护栏、立柱、螺栓等施工材料。

3.财力投入：预计总投资为50万元。

四、组织机构
本次施工的组织机构如下：
1.项目经理：负责项目的整体管理和协调。

2.技术负责人：负责施工技术指导和质量控制。

3.现场施工人员：负责具体施工工作。

五、波形护栏施工方法
5.1 定点放线
在施工前，先根据设计图纸确定波形护栏的位置和数量，然后在地面上进行定点放线，确保波形护栏的位置准确无误。

5.2 控制立柱间距
在安装立柱时，需要根据设计要求控制立柱间距。

为了确保施工质量，可以在立柱之间拉线，然后根据拉线调整立柱的位置，以保证立柱间距符合要求。

本工程的施工内容为波形护栏和轮廓标的安装。

根据设计施工图纸和相关文件精神，结合当地气候、交通、资源、环境及工程地质和水文地质条件，制定了本施工方案。

三、施工组织与管理
3.1施工组织
本工程施工分为波形护栏和轮廓标的安装。

施工组织应遵循“安全第一，质量至上，文明施工，绿色环保”的原则，合理安排施工进度，确保施工质量和安全。

3.2施工管理
施工管理应遵循“全员参与，科学管理，规范操作，持续改进”的原则，建立健全的施工管理制度，加强对施工现场的监督和管理，确保施工质量和安全。

四、施工工艺
4.1波形护栏的安装
1)材料准备：波形护栏、立柱、连接件、膨胀螺栓、防护网等。

2)施工前准备：测量、定位、清理施工现场，确定立柱位置和数量，安装膨胀螺栓。

3)立柱安装：按照设计要求，确定立柱位置和数量，进行立柱的安装，并进行调整和固定。

4)波形护栏安装：将波形护栏与立柱连接，调整位置并固定。

5)防护网安装：根据设计要求，进行防护网的安装。

4.2轮廓标的安装
1)材料准备：轮廓标、立柱、连接件、膨胀螺栓等。

2)施工前准备：测量、定位、清理施工现场，确定立柱位置和数量，安装膨胀螺栓。

3)立柱安装：按照设计要求，确定立柱位置和数量，进行立柱的安装，并进行调整和固定。

4)轮廓标安装：将轮廓标与立柱连接，调整位置并固定。

五、安全保障措施
施工过程中，应严格遵守相关安全规程，采取以下安全保障措施：
1)施工现场应设置警示标志和安全防护设施。

2)施工人员应穿戴安全防护用品，严格遵守施工安全操作规程。

3)施工现场应设置专人负责监督和管理安全事宜。

4)施工过程中，应定期进行安全检查和隐患排查，及时消除安全隐患。

5)应制定应急预案，确保在发生突发事件时能够及时有效地处理和处置。

六、环境保护措施
施工过程中，应严格遵守环保规定，采取以下环境保护措施：
1)施工现场应设置垃圾分类箱和废弃物集中处置点。

2)施工过程中，应减少噪音、粉尘和污染物的排放，采用环保材料。

3)施工现场应进行定期清理和消毒，确保环境卫生。

4)应制定环境保护措施方案，确保施工过程中对环境的影响最小化。

七、施工质量保证措施
施工过程中，应严格遵守施工技术规范和质量检验评定标准，采取以下质量保证措施：
1)施工前应进行现场勘查和技术交底，确保施工方案和施工工艺合理可行。

2)施工过程中，应进行质量检查和巡视，及时发现和纠正质量问题。

3)施工结束后，应进行质量验收，确保工程质量符合设计要求和质量标准。

4)应建立健全的质量管理制度，确保施工质量和安全。

在一般路段，立柱安装可以采用打入法。

在打入立柱时，必须精确定位，避免过深或拔出后重新打入。

如果无法采用打入法，则可以采用现浇砼护栏立柱基础。

在采用打入法进行立
柱安装时，需要控制立柱的间距、垂直度、高度和距离路肩边缘线的距离。

控制立柱间距的方法是按照定点位置，以立柱边缘为控制点，用角尺或钢尺垂直于路面。

另外，还可以使用一根定位钢管，将其贴紧已安装好的立柱和将要安装的立柱，以确保立柱的间距。

控制立柱垂直度的方法是在立柱定位时，将立柱顶部套在桩套内，利用水平尺贴紧立柱，指挥桩机操作人员移动桩机，直至水平尺在相邻角为90度的两个点上都显示水准为止。

控制立柱与路肩边缘线距离的方法是根据放线位置，以路缘带边缘为准，不得使护栏面侵入公路建筑限界以内。

立柱外边缘到路肩边缘的最小距离应符合规定。

确定立柱高度的方法是使用水准仪测量计算出每根立柱的打入深度，在立柱上相应的位置画一条线，当标尺与这条线重合时，就表明该立柱已到达安装高度。

线形调整包括立柱准确定位后进行护栏板安装，拼接方向应与行车方向一致。

在安装过程中，应避免过早拧紧螺栓，以便利用护栏板长圆孔进行调整，使其形成平顺的线形。

护栏板的顶面和立面应与路面曲线协调，然后拧紧螺母。

波形梁护栏的拼接螺栓应采用高强度螺栓，安装时应保持干燥，不得在雨中作业，且应顺畅穿入孔内，不得强行敲入。

立柱的施工安装是护栏工程中最重要的施工工序，每个施工人员必须紧密配合按照上述施工过程进行控制，确保立柱的各项检测指标达到要求，外观线形流畅，立柱顶部XXX。

护栏板的安装不应有任何损坏。

如果表面有微小损伤，应在24小时内采用规范规定的或监理工程师指定的涂料进行修复。

5.7 端头安装
端头安装应根据路侧护栏的不同结构，采用不同的施工方法进行安装。

如果需要浇注基础砼，必须等到砼强度达到设计强度的50%以上才能拧紧连接螺栓。

基础砼必须符合规范要求。

5.8 波形梁钢护栏施工顺序
A、打入式立柱波形护栏施工顺序：
定点→放线→打桩→调桩→装板→调整线性→整理资料→交工验收
B、预埋砼基础立柱波形护栏施工顺序：
定点放线→基础挖坑→基础施工→立柱安装→装板→调整线性→整理资料→交工验收
六、轮廓标施工方案
轮廓标施工顺序：轮廓标进场→监理同意→设置临时安全设施→施工放样→定位放线→钻孔→轮廓标安装→自检→清理现场→开放交通。

轮廓标施工由主管护栏项目的工程师负责，在护栏基本完工时开始施工。

按设计图纸以及规范要求进行采购和安装。

在遇到桥涵混凝土护栏时，轮廓标通过膨胀螺栓固定于混凝土护栏上。

使用冲击钻钻孔时，不得破坏原有设施，并及时清除污染物。

进场轮廓标数量应充足，以便被盗或人为损坏时能及时补齐。

安装后应经常上路巡逻，以免发生被盗现象。

附着式轮廓标通过波形梁护栏的连接螺栓固定在波形梁护栏板上。

技术要求及施工注意事项：
1）中央分隔带开口两端应各布设一个轮廓标，然后向两侧布设；
2）应符合《高速公路交通安全设施施工技术规范》的要求和规定；
3）桥式轮廓标的安装高度应保持一致。
