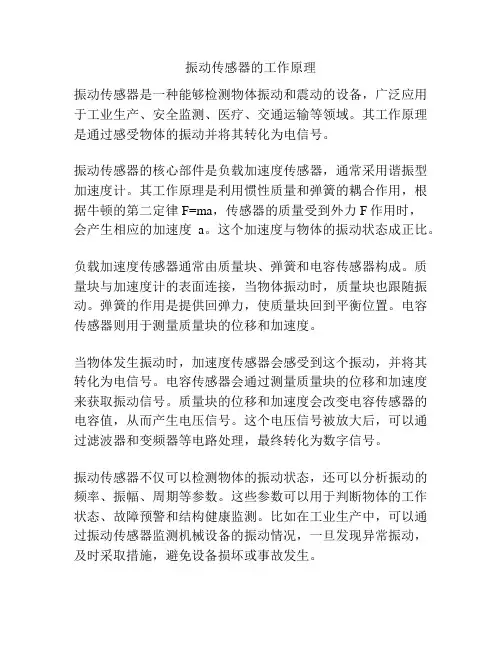

振动传感器的工作原理
传感器原理及应用
温度传感器的应用及原理 温度测量应用非常广泛，不仅生产工艺需要温度控制，有些电子产品还需对它们自身的温度进行测量，如计算机要监控CPU的温度，马达控制器要知道功率驱动IC的温度等等，下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数，从钢铁制造到半导体生产，很多工艺都要依靠温度来实现，温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述，并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多，热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC)，也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中，热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高，但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的，但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25)，该比率表示当前温度下的阻值与25℃时的阻值之比，通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例，25℃时阻值为10KΩ的电阻，在0℃时电阻为28.1KΩ，60℃时电阻为4.086KΩ；与此类似，25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线，可以看到电阻/温度曲线是非线性的。
虽然这里的热敏电阻数据以10℃为增量，但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值，可以用这个曲线来估计，也可以直接计算出电阻值，计算公式如下： 这里T指开氏绝对温度，A、B、C、D是常数，根据热敏电阻的特性而各有不同，这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围，用来规定样品之间的一致性。根据使用的材料不同，误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换，用于不能进行现场调节的场合，例如一台仪器，用户或现场工程师只能更换热敏电阻而无法进行校准，这种热敏电阻比普通的精度要高很多，也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压，一般它与ADC的参考电压一致，因此如果ADC的参考电压是5V，Vref 也将是5V。热敏电阻和电阻串联产生分压，其阻值变化使得节点处的电压也产生变化，该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。
压电式传感器习题
第6章 压电式传感器 1、为什么压电式传感器不能用于静态测量，只能用于动态测量中？而且是频率越高越好？ 2、什么是压电效应？试比较石英晶体和压电陶瓷的压电效应 3、设计压电式传感器检测电路的基本考虑点是什么，为什么? 4、有一压电晶体，其面积为20mm 2，厚度为10mm ，当受到压力P=10MPa 作用时，求产生的电荷量及输出电压： (1)零度X 切的纵向石英晶体； (2)利用纵向效应的BaTiO 3。 解：由题意知，压电晶体受力为 F=PS=10×106×20×10-6=200(N) （1）0°X 切割石英晶体，εr =4.5，d 11=2.31×10-12C/N 等效电容 36120101010205.41085.8---?????==d S C r a εε =7.97×10-14 (F) 受力F 产生电荷 Q=d 11F=2.31×10-12×200=462×10-2(C)=462pC 输出电压 ()V C Q U a a 3141210796.51097.710462?=??==-- （2）利用纵向效应的BaTiO 3，εr =1900，d 33=191×10-12C/N 等效电容 361201010102019001085.8---?????==d S C r a εε =33.6×10-12(F)=33.6(pF) 受力F 产生电荷 Q=d 33F=191×10-12×200=38200×10-12 (C)=3.82×10-8C 输出电压 ()V C Q U a a 312810137.1106.331082.3?=??==-- 5、某压电晶体的电容为1000pF ，k q =2.5C/cm ，电缆电容C C =3000pF ，示波器的输入阻
传感器原理与应用作业参考答案
《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
传感器原理及应用试题库
一：填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件， 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为 外光电效应，光电效应，热释电效应三种。 4.亮电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域。 6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管部接线方式： U CE 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（x）=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最
小二乘法线性度。 12.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。 14.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿 法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15.应变式传感器一般是由电阻应变片和测量电路两部分组成。 16.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 17.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入 射光强改变物质导电率的物理现象称为光电效应。 18.光电管是一个装有光电阴极和阳极的真空玻璃管。 19.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变 化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr（f）=Sr。/(1+4π2f2τ2) 20.光电效应可分为光电导效应和光生伏特效应。 21.国家标准GB 7665--87对传感器下的定义是：能够感受规定的被测量并按照 一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。 22.传感器按输出量是模拟量还是数字量，可分为模拟量传感器和数字量传感器 23.传感器静态特性的灵敏度用公式表示为：k(x)=输出量的变化值/输入量的变 化值=△y/△x 24.应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；
压电式传感器测振动实验.
实验二十一压电式传感器测振动实验 一、实验目的：了解压电传感器的原理和测量振动的方法。 二、基本原理：压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。 1、压电效应： 具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。 压电材料受到外力作用时，在发生变形的同时内部产生极化现象，它表面会产生符号相反的电荷。当外力去掉时，又重新回复到原不带电状态，当作用力的方向改变后电荷的极性也随之改变，如图21—1 (a) 、(b) 、(c)所示。这种现象称为压电效应。 (a) (b) (c) 图21—1 压电效应 2、压电晶片及其等效电路 多晶体压电陶瓷的灵敏度比压电单晶体要高很多，压电传感器的压电元件是在两个工作面上蒸镀有金属膜的压电晶片，金属膜构成两个电极，如图21—2(a)所示。当压电晶片受到力的作用时，便有电荷聚集在两极上，一面为正电荷，一面为等量的负电荷。这种情况和电容器十分相似，所不同的是晶片表面上的电荷会随着时间的推移逐渐漏掉，因为压电晶片材料的绝缘电阻(也称漏电阻)虽然很大，但毕竟不是无穷大，从信号变换角度来看，压电元件相当于一个电荷发生器。从结构上看，它又是一个电容器。因此通常将压电元件等效为一个电荷源与电容相并联的电路如21—2(b)所示。其中e a=Q/C a。式中，e a为压电晶片受力后所呈现的电压，也称为极板上的开路电压；Q为压电晶片表面上的电荷；C a为压电晶片的电容。 实际的压电传感器中，往往用两片或两片以上的压电晶片进行并联或串联。压电晶片并联时如图21—2(c)所示，两晶片正极集中在中间极板上，负电极在两侧的电极上，因而电容
振动信号检测系统的设计1
信号检测综合训练 说明书 题目：振动信号检测系统设计 学院：电气工程与信息工程学院 班级：电子（2）班 姓名: 钱鹏鹏 学号：11260224 指导老师：缑新科 2014.12.07
摘要 机械在运动时，由于旋转体的不平衡、负载的不均匀、结构刚度的各向异性、间隙、润滑不良、支撑松动等因素，总是伴随着各种振动。机械振动在大多情况下是有害的，振动往往会降低机器性能，破坏其正常工作，缩短使用寿命，甚至导致事故。机械振动还伴随着同频率的噪声，恶化环境，危害健康。另一方面，振动也被利用来完成有用工作，如运输、夯实、清洗、粉碎、脱水等。这时必须正确选择振动参数，充分发挥振动机械的性能。在现代企业管理制度中，除了对各种机械设备提出低振动和低噪声要求外，还需随时对机器的运行状况进行监测、分析、诊断，对工作环境进行控制。为了提高机械结构的抗振性能，有必要进行机械机构振动分析和振动设计，这些都离不开振动测试。 本文在此基础上设计了一种专用的振动信号检测系统，具有功耗低、体积小、精度高等优点。 信号检测的内容要求： 通过MCS-51系列单片机设计振动信号检测系统。要求如下： 1 振动信号的特点，选择合适的传感器，并设计相应的检测电路； 2 将设计完成的检测电路，通过软件防真验证； 3 主要设计指标：可测最大加速度：-5m/s~+5m/s;可测最大速度：-0.16m/s~+0.16m/s；可测最大位移：-5mm~+5mm；通频带：0.05Hz~35Hz；转换精度：8bit；采样频率：128Hz 4 利用LCD显示振动信号，有必要的键盘控制。
总体设计方案介绍： 本系统由发射电路和接收电路组成。发射电路主要由加速度传感器构成。接收电路由单片机最小系统和外部串口以及显示部分模块三部分组成。。 硬件电路设计： （1）使用MMA8452加速度传感器和STC89C52单片机来实现。 一.设计目的:了解加速度传感器的工作机理，以及单片机的各种性能； 二.设计器材:电源、proteus7.7软件、89C52，MMA8452加速度传感器，导线若干。 三．设计方案介：该系统目的是便于对一些物理量进行监视、控制。本设计以加速度传感器显示出加速度信号即振动信号，再通过单片机将信号从串口接入电脑显示出来，即完成振动信号的检测功能。 （2）振动传感器的分类 1、相对式电动传感器 电动式传感器基于电磁感应原理，即当运动的导体在固定的磁场里切割磁力线时，导体两端就感生出电动势，因此利用这一原理而生产的传感器称为电动式传感器。 相对式电动传感器从机械接收原理来说，是一个位移传感器，由于在机电变换原理中应用的是电磁感应电律，其产生的电动势同被测振动速度成正比，所以它实际上是一个速度传感器。 2、电涡流式传感器 电涡流传感器是一种相对式非接触式传感器，它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。电涡流传感器具有频率范围宽（0～10 kHZ），线性工作范围大、灵敏度高以及非接触式测量等优点，主要应用于静位移的测量、振动位移的测量、旋转机械中监测转轴的振动测量。 3、电感式传感器 依据传感器的相对式机械接收原理，电感式传感器能把被测的机械振动参数的变化转换成为电参量信号的变化。因此，电感传感器有二种形式，一是可变间隙，二是可变导磁面积。 4、电容式传感器 电容式传感器一般分为两种类型。即可变间隙式和可变公共面积式。可变间隙式可以测量直线振动的位移。可变面积式可以测量扭转振动的角位移。 5、惯性式电动传感器 惯性式电动传感器由固定部分、可动部分以及支承弹簧部分所组成。为了使传感器工作在位移传感器状态，其可动部分的质量应该足够的大，而支承弹簧的刚度应该足够的小，也就是让传感器具有足够低的固有频率。根据电磁感应定律，感应电动势为：u=Blx&r 。式中B为磁通密度，l为线圈在磁场内的有效长度，r x&为线圈在磁场中的相对速度。 从传感器的结构上来说，惯性式电动传感器是一个位移传感器。然而由于其输出的电信号是由电磁感应产生，根据电磁感应电律，当线圈在磁场中作相对运动
(完整版)传感器原理及应用试题库(已做)
:填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件 测量电路三个部分组成。 2.金属丝应变传感器设计过程中为了减少横向效应，可米用直线栅式应变计 和箔式应变计结构。 3. 根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器 4. 灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示 k （x）=△ y△ x。 5. 线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端 基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性 度。 6. 根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。 7. 应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿法、 计算机补偿法、应变计补偿法、热敏电阻补偿法。 8. 应变式传感器一般是由电阻应变片和测量电路两部分组成。 9. 传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 10. 国家标准GB7665--87对传感器下的定义是：能够感受规定的被测量并按照一定 的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。11. 传感器按输出量是模拟量还是数字量， 可分为模拟量传感器和数字量传感器12. 传感器静态特性的灵敏度用公式表示为：心）=输出量的变化值/输入量的变化 值=△ y/ △ x 13. 应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；蠕 变小；机械滞后小；耐疲劳性好；具有足够的稳定性能：对弹性元件和应变计不产生化学腐蚀作用；有适当的储存期；应有较大的温度适用范围。 14. 根据传感器感知外界信息所依据的基本校园，可以将传感器分成三大类：物理传 感器，化学传感器，生物传感器。
实验 压电式传感器实验
实验压电式传感器实验 实验项目编码： 实验项目时数：2 实验项目类型：综合性（）设计性（）验证性（√） 一、实验目的 本实验的主要目的是了压电式传感器的结构特点；熟悉压电传感器的工作原理；掌握压电传感器进行振动和加速度测量的方法。 二、实验内容及基本原理 （一）实验内容 1．压电传感器进行振动和加速度测量的方法 （二）实验原理 压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。 1．压电效应： 具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。 压电材料受到外力作用时，在发生变形的同时内部产生极化现象，它表面会产生符号相反的电荷。当外力去掉时，又重新回复到原不带电状态，当作用力的方向改变后电荷的极性也随之改变，如图1 (a) 、(b) 、(c)所示。这种现象称为压电效应。 (a) (b) (c) 图1 压电效应 2．压电晶片及其等效电路 多晶体压电陶瓷的灵敏度比压电单晶体要高很多，压电传感器的压电元件是在两个工作面上蒸镀有金属膜的压电晶片，金属膜构成两个电极，如图2(a)所示。当压电晶片受到力的作用时，便有电荷聚集在两极上，一面为正电荷，一面为等量的负电荷。这种情况和电容器十分相似，所不同的是晶片表面上的电荷会随着时间的推移逐渐漏掉，因为压电晶片材料的绝缘电阻(也称漏电阻)虽然很大，但毕竟不是无穷大，从信号变换角度来看，压电元件相当于一个电荷发生器。从结构上看，它又是一个电容器。因此通常将压电元件等效为一个电荷源与电容相并联的电路如2(b)所示。其中ea=Q/Ca 。式中，ea为压电晶片受力后所呈现的
传感器原理设计与应用重点总结
本文档根据老师最后一次课上课时所说的相关内容并根据我自己的个人情况简要整理，相对简洁，和大家分享一下。考虑到老师说的内容和考试内容相比，可能不够完整；而且个人水平有限，不可能把握的很准确，所以只是参考而已。。。建议大家根据自己的理解补充完善~ 第一章：传感器概论 1、传感器的定义：传感器（或敏感元件）基于一定的变换原理/规律将被测量（主要是非电量的测量，可采用非电量电测技术）转换成电量信号。变换原理/规律涉及到物理、化学、生物学、材料学等学科。 2、传感器的组成：传感器一般由敏感元件（将非电量变成某一中间量）、转换元件（将中间量转换成电量）、测量电路（将转换元件输出的电量变换成可直接利用的电信号）三部分组成，有的传感器还需加上辅助电源。 3、传感器的分类 按变换原理分类——>利用不同的效应构成物理型、化学型、生物型等传感器。 按构成原理分类： 结构型：依靠机械结构参数变化来实现变换。 物性型：利用材料本身的物理性质来实现变换。 按输入量的不同分类——>温度、压力、位移、流量、速度等传感器 按变换工作原理分类: 电路参数型:电阻型、电容型、电感型传感器 按参电量如：Q（电量）、I、U、E 等分类:磁电型、热电型、压电型、霍尔型、光电式传感器 4、传感器技术的发展动向： 教材表述：发现新现象、开发新材料、采用微细加工技术、研制多功能集成传感器、智能化传感器、新一代航天传感器、仿生传感器 老师表述：微型化、集成化、廉价。 第二章：传感器的一般特性 1、静态特性 检测系统的四种典型静态特性 线性度：传感器的输出与输入之间的线性程度。传感器的理想输出-输入特性是线性的。 灵敏度：系统在静态工作的条件下，其单位输入所产生的输出，实为拟合曲线上某点的斜率。 即S N=输入量的变化/输出量的变化=dy/dx 迟滞性：特性表明传感器在正（输入量增大）反（输入量减小）行程期间输出-输入特性曲线不重合的程度。 （产生的原因：传感器机械部分存在的不可避免的缺陷。） 重复性：重复性表示传感器在输入量按同一方向作全量程多次测量时所得特性曲线不一致程度。曲线的重复性好，误差也小。产生的原因与迟滞性类似。 精确度. 测量范围和量程. 零漂和温漂. 2、动态特性：（传感器对激励（输入）的响应（输出）特性） 动态误差：输出信号不与输入信号具有完全相同的时间函数，它们之间的差异。包括：稳态动态误差、暂态动态误差
传感器心得体会
传感器心得体会
传感器心得体会 【篇一：传感器实验总结】 《传感器及检测技术》教学实践工作总结 本学期，担任《传感器及检测技术》课程的理论和实践教学内容。本课程的实践教学主要是教学实验，在全体同学的大力配合下，比较圆满的完成了实践教学任务，达到了实验的预期目的。现将此课程的实践教学工作总结如下： 1、实验计划的制定 为更好的完成实践教学环节，使学生能够真正的在实践环节学到更多的东西，在学期初我就认真研究教材内容和教学大纲要求，针对教学内容和学生特点制定了详细的实验安排，并与实验室老师进行了认真的沟通，充分做好教学实践前的各项准备工作。 2、注重理论和实践的结合 每讲授一段内容，就组织同学们做一次实验，让学生把课堂上获得的理论知识及时的得到验证和应用，从而加深对所学内容的理解。同时鼓励同学们利用课余时间多到实验室做一些创造性的实验，提高他们的知识迁移能力和思维能力。 3、实验过程的安排 （1）每次实验前，提前下达实验任务，让学生做好实验前的各种准备工作。由班长做好分组工作，每组指定一名组长，实行组长负责制，负责本组的组织和协调工作，。 （2）进实验室时，讲清实验室纪律，不得随意摆弄实验用品，要严格遵守实验章程，在老师的指导下进行各种实验。
（3）实验过程中，认真抓好学生的纪律，不得无故迟到、早退，杜绝做与实验无关的事情。实验过程中教师要不断巡 视及时发现学生们遇到的各种问题，并给与指导或启发。尽量多鼓励、少批评，培养学生的自信心，提高学生学习的积极性。 （4）实验完毕，及时清查实验物品，并督促学生摆放好实验物品，做到物归原位。另外，每组展示实验成果，并派代表做出总结，谈谈实验中遇到的各种问题，并说明做出了怎样的处理，有哪些收获。小组成员之间先进行互评，然后由教师作出补充，并适当给与鼓励。同时督促同学课下认真完成实验报告。 4、反思改进 在每次实验完毕后，我都把实验中发现的问题进行归纳整理，进行反思，同时向有经验的教师请教，争取在下次实践课中加以改进。 总之，这一个学期的实践教学，总的来说基本上能够按照要求保质保量的完成教学任务，但从中我也发现了一些问题，在今后的教学工作中，我会努力的改进不足的地方，争取把以后的实践教学工作做得更好。 【篇二：实验心得体会】 实验心得体会 在做测试技术的实验前,我以为不会难做,就像以前做物理实验一样, 做完实验,然后两下子就将实验报告做完.直到做完测试实验时,我才知道其实并不容易做,但学到的知识与难度成正比,使我受益匪浅. 在做实验前,一定要将课本上的知识吃透,因为这是做实验的基础,否则,在老师讲解时就会听不懂,这将使你在做实验时的难度加大,浪费做实验的宝贵时间.比如做应变片的实验,你要清楚电桥的各种接法,如果你不清楚,在做实验时才去摸索,这将使你极大地浪费时间,使你事倍功半.做实验时,一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,弄
传感器原理及应用
《传感器原理及应用》 实 验 指 导 书 测控技术实验室
实验一金属箔式应变片----单臂、半臂、全桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂、半臂、全电桥工 作原理和性能。 二、基本原理：电阻丝在外力作用下发生机械变形时,其电阻值发生变化, 这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=Kε式中:ΔR/R 为:ΔR/R电阻丝电阻相对变化, K为应变灵敏系数, ε=ΔL/L为电阻丝长度相对变化, 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部件受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压Uο1=Ek?/4。在半桥性能实验中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。当应变片阻值和应变量相同时，其桥路输出电压Uο2=Ek?/2。在全桥测量电路中，将受力性质相同的两应变片接入电桥对边，不同的接入邻边，当应变片初始阻力值：R1=R2=R3=R4，其变化值ΔR1=ΔR2=ΔR3=ΔR4时，其桥路输出电压Uο3=Ek?。其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。 三、实验设备：应变式传感器实验模板、应变式传感器、砝码、数显表、 ±15V、±4V直流电源、万用表。 四、实验方法和要求： 1、根据电子电路知识，实验前设计出实验电路连线图。 2、独力完成实验电路连线。 3、找出这三种电桥输出电压与加负载重量之间的关系，并作出V o=F(m) 的关系曲线。
4、分析、计算三种不同桥路的系统灵敏度S=ΔU/ΔW（ΔU输出电压变化 量，ΔW重量变化量）和非线性误差：δf1=Δm/yF·s×100%式中Δm为 输出值（多次测量时为平均值）与拟合直线的最大偏差：yF·s满量程 输出平均值，此处为200g。 五、思考题 1、单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2） 负（受压）应变片（3）正、负应变片均可以。 2、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1） 对边（2）邻边。 3、全桥测量中，当两组对边（R1、R3为对边）电阻值R相同时，即R1=R3， R2=R4，而R1≠R2时，是否可以组成全桥：（1）可以（2）不可以。
压电式传感器实验报告
压电式传感器测振动实验 一、实验目的：了解压电传感器的测量振动的原理和方法。 二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。（观察实验用压电加 速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感 器实验模板。双踪示波器。 四、实验步骤： 1、压电传感器装在振动台面上。 2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。 3、将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。将压电传感器实验模板电路输出端V o1，接R6。将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器 波形。 4、改变低频振荡器的频率，观察输出波形变化。
光纤式传感器测量振动实验 一、实训目的：了解光纤传感器动态位移性能。 二、实训仪器：光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。 三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。 四、实训内容与操作步骤 1、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平台中间孔。 2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。 3、参考“光纤传感器位移特性试验”的实验连线，Vo1与低通滤波器中的Vi相接，低通输出Vo接到示波器。 4、将低频振荡器的幅度输出旋转到零，低频信号输入到振动模块中的低频输入。
压电式传感器实验报告
压电式传感器测振动实验 一、实验目的:了解压电传感器的测量振动的原理与方法。 二、基本原理:压电式传感器由惯性质量块与受压的压电片等组成。(观察实验用压电加速 度计结构)工作时传感器感受与试件相同频率的振动,质量块便有正比于加速度的交变力作用在晶片上,由于压电效应,压电晶片上产生正比于运动加速度的表面电荷。 三、需用器件与单元:振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感 器实验模板。双踪示波器。 四、实验步骤: 1、压电传感器装在振动台面上。 2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。 3、将压电传感器输出两端插入到压电传感器实验模板两输入端,与传感器外壳相连的接线端接地,另一端接R1。将压电传感器实验模板电路输出端V o1,接R6。将压电传感器实验模板电路输出端V02,接入低通滤波器输入端Vi,低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关,调节低频振荡器的频率与幅度旋钮使振动台振动,观察示波器波 形。 4、改变低频振荡器的频率,观察输出波形变化。
光纤式传感器测量振动实验 一、实训目的: 了解光纤传感器动态位移性能。 二、实训仪器: 光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口(含上位机软件) 。 三、相关原理:利用光纤位移传感器的位移特性与其较高的频率响应,用合适的测量电路即可测量振动。 四、实训内容与操作步骤 1、光纤位移传感器安装如图所示,光纤探头对准振动平台的反射面,并避开振动平台中间孔。 2、根据“光纤传感器位移特性试验”的结果,找出线性段的中点,通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点(大致目测)。 3、参考“光纤传感器位移特性试验”的实验连线,Vo1与低通滤波器中的Vi相接,低通输出Vo接到示波器。 4、将低频振荡器的幅度输出旋转到零,低频信号输入到振动模块中的低频输入。
《传感器原理与应用》课程论文
《传感器原理与应用》课程论文 学院：__ 信息工程学院__ ______ 专业：____电子信息工程_________ 班级：____14级电子3班_________ 学生姓名：______李帅杰_____________ 学号：____1405160223___________ 指导教师：祝开艳___________ 2016年10月26日
常见传感器在智能手机中的应用 摘要: 随着科技的发展，智能手机已逐渐取代老式手机，成为一种集各种功能于一体的便携式电子设备。本文对智能手机中的几种常用传感器的工作原理及应用进行了分析，主要有重力传感器、红外线传感器、温度传感器、距离传感器、......等。 关键词：智能手机，距离传感器，重力传感器，移动互联网（3~5个关键词） 1. 引言 介绍背景知识和研究现状 智能手机近年来占据了人类越来越多的生活领域，随着技术的发展，智能手机所能提供给我们的功能越来越强大。从硬件角度来说，手机中传感器技术的大量应用对于手机功能的爆发式成长功不可没。 传感器在手机中的应用并非智能机时代的新鲜事物，从手机诞生之日起，它就是一个将声音信号和无线电信号相互转化的传感设备，在功能机时代手机最重要的配置：摄像头，也算是一个传感设备。到了智能机时代，为了适应软件应用的需求，越来越多的传感器被镶嵌在手机当中，手机的功能也越来越强大。 2. 距离传感器的原理及应用 结合图（原理框图、实物图或电路图等）进行说明。 距离传感器又叫位移传感器，距离传感器一般都在手机听筒的两侧或者是在手机听筒凹槽中，这样便于它的工作。当用户在接听或拨打电话时，将手机靠近头部，距离传感器可以测出之间的距离到了一定程度后便通知屏幕背景灯熄灭，拿开时再度点亮背景灯，这样更方便用户操作也更为节省电量。 原理：利用各种元件检测对象物的物理变化量，通过将该变化量换算为距离，来测量从传感器到对象物的距离位移的机器。根据使用元件不同，分为光学式位
【实验报告】压电式传感器测振动实验报告
压电式传感器测振动实验报告 篇一：压电式传感器实验报告 一、实验目的：了解压电传感器的测量振动的原理和方法。 二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。 三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。双踪示波器。 四、实验步骤： 1、压电传感器装在振动台面上。 2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。 3、将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。将压电传感器实验模板电路输出端 Vo1，接R6。将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。 3、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。 4、改变低频振荡器的频率，观察输出波形变化。 光纤式传感器测量振动实验
一、实训目的：了解光纤传感器动态位移性能。 二、实训仪器：光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。 三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。 四、实训内容与操作步骤 1、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平台中间孔。 2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。 3、参考“光纤传感器位移特性试验”的实验连线，Vo1与低通滤波器中的Vi 相接，低通输出Vo接到示波器。 4、将低频振荡器的幅度输出旋转到零，低频信号输入到振动模块中的低频输入。 5、将频率档选在6~10Hz左右，逐步增大输出幅度，注意不能使振动台面碰到传感器。保持振动幅度不变，改变振动频率，观察示波器波形及锋-峰值。保持频率振动不变，改变振动幅度，观察示波器波形及锋-峰值。 篇二：实验六压电式传感器测振动实验 一、实验目的：了解压电传感器的测量振动的原理和方法。
