专题14 直流电路与交流电路(原卷版)(电磁学部分)

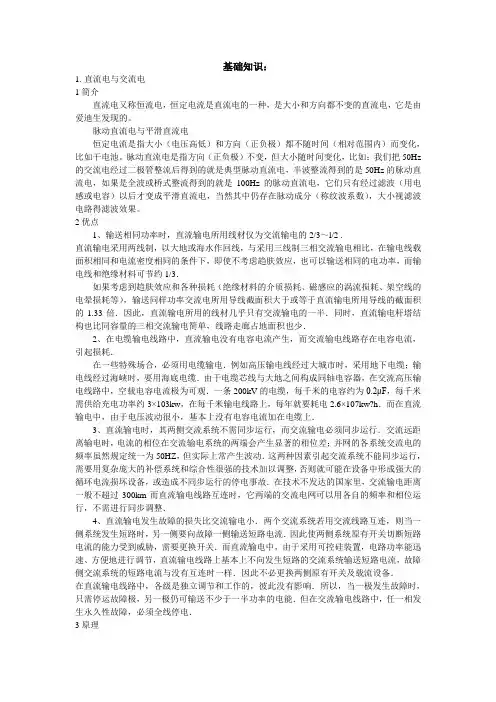

1.直流、交流、电磁基本知识
基础知识：1.直流电与交流电1简介直流电又称恒流电，恒定电流是直流电的一种，是大小和方向都不变的直流电，它是由爱迪生发现的。
脉动直流电与平滑直流电恒定电流是指大小（电压高低）和方向（正负极）都不随时间（相对范围内）而变化，比如干电池。
脉动直流电是指方向（正负极）不变，但大小随时间变化，比如：我们把50Hz 的交流电经过二极管整流后得到的就是典型脉动直流电，半波整流得到的是50Hz的脉动直流电，如果是全波或桥式整流得到的就是100Hz的脉动直流电，它们只有经过滤波（用电感或电容）以后才变成平滑直流电，当然其中仍存在脉动成分（称纹波系数），大小视滤波电路得滤波效果。
2优点1、输送相同功率时，直流输电所用线材仅为交流输电的2/3～l/2 .直流输电采用两线制，以大地或海水作回线，与采用三线制三相交流输电相比，在输电线载面积相同和电流密度相同的条件下，即使不考虑趋肤效应，也可以输送相同的电功率，而输电线和绝缘材料可节约1/3．如果考虑到趋肤效应和各种损耗（绝缘材料的介质损耗、磁感应的涡流损耗、架空线的电晕损耗等），输送同样功率交流电所用导线截面积大于或等于直流输电所用导线的截面积的1.33倍．因此，直流输电所用的线材几乎只有交流输电的一半．同时，直流输电杆塔结构也比同容量的三相交流输电简单，线路走廊占地面积也少．2、在电缆输电线路中，直流输电没有电容电流产生，而交流输电线路存在电容电流，引起损耗．在一些特殊场合，必须用电缆输电．例如高压输电线经过大城市时，采用地下电缆；输电线经过海峡时，要用海底电缆．由于电缆芯线与大地之间构成同轴电容器，在交流高压输电线路中，空载电容电流极为可观．一条200kV的电缆，每千米的电容约为0.2μF，每千米需供给充电功率约3×103kw，在每千米输电线路上，每年就要耗电2.6×107kw?h．而在直流输电中，由于电压波动很小，基本上没有电容电流加在电缆上．3、直流输电时，其两侧交流系统不需同步运行，而交流输电必须同步运行．交流远距离输电时，电流的相位在交流输电系统的两端会产生显著的相位差；并网的各系统交流电的频率虽然规定统一为50HZ，但实际上常产生波动．这两种因素引起交流系统不能同步运行，需要用复杂庞大的补偿系统和综合性很强的技术加以调整，否则就可能在设备中形成强大的循环电流损坏设备，或造成不同步运行的停电事故．在技术不发达的国家里，交流输电距离一般不超过300km而直流输电线路互连时，它两端的交流电网可以用各自的频率和相位运行，不需进行同步调整．4、直流输电发生故障的损失比交流输电小．两个交流系统若用交流线路互连，则当一侧系统发生短路时，另一侧要向故障一侧输送短路电流．因此使两侧系统原有开关切断短路电流的能力受到威胁，需要更换开关．而直流输电中，由于采用可控硅装置，电路功率能迅速、方便地进行调节，直流输电线路上基本上不向发生短路的交流系统输送短路电流，故障侧交流系统的短路电流与没有互连时一样．因此不必更换两侧原有开关及载流设备．在直流输电线路中，各级是独立调节和工作的，彼此没有影响．所以，当一极发生故障时，只需停运故障极，另一极仍可输送不少于一半功率的电能．但在交流输电线路中，任一相发生永久性故障，必须全线停电．3原理直流电所通过的电路称直流电路，是由直流电源和电阻构成的闭合导电回路。
直流电路和交流电路
交流电路的优缺点
稳定性较差
交流电流的大小和方向会随着时 间变化，导致交流电路的输出不 稳定，需要采取相应的滤波和稳
压措施。
控制难度较大
交流电路的控制比直流电路更加 复杂，需要使用更多的电子元件
和控制系统。
成本较高
在某些领域中，使用交流电路需 要更多的设备和投资，增加了系
统的成本。
05
CATALOGUE
定义与特点
定义
交流电路是指电流大小和方向随时间 变化的电路。
特点
交流电路中的电流和电压具有周期性 变化的特点，通常以正弦波或余弦波 的形式表示。
交流电路的应用
家用电器
大多数家用电器，如电灯、电视 、空调等，都使用交流电。
电力过程中的损耗较小，且可以通过 变压器进行升压或降压。
直流电路与交流电路的发展趋势
直流电路的发展趋势
高效化
随着技术的进步，直流电路的效率越来越高，能够更好地满足各 种应用需求。
微型化
随着微电子技术的发展，直流电路的体积越来越小，使得其在便携 式设备和嵌入式系统中的应用更加广泛。
智能化
随着物联网和人工智能技术的发展，直流电路逐渐实现智能化，能 够实现远程监控和控制。
响。
03
CATALOGUE
直流电路与交流电路的区别
电流方向
直流电路
电流方向保持不变。
交流电路
电流方向不断变化，呈正弦波形或方波形。
电压大小与方向
直流电路
电压大小和方向保持不变。
交流电路
电压大小和方向随时间变化，呈正弦波形或方波形。
应用场合
直流电路
主要用于电池供电设备、电子设备、 照明系统等。
感谢观看
2024年高考物理二轮热点题型归纳：直流电路与交流电路(学生版)
直流电路与交流电路目录题型一直流电路的动态分析题型二交流电的产生和描述题型三非正弦式交流电有效值的计算题型四变压器和远距离输电问题题型一直流电路的动态分析【题型解码】(1)直流电路动态分析方法①程序法；②“串反并同”法；③极限法。
(2)电容器的特点①直流电路中，只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路。
②电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压等于与之并联的电阻(或电路)两端的电压。
1(2023上·江苏泰州·高三校联考阶段练习)在如图所示的电路中，R 1、R 2、R 3和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E 、内阻为r 。
设电流表A 的读数为I ，电流表A 1的读数为I 1，电压表V 的读数为U ，当R 5的滑动触点向图中的a 端移动时()A.I 变大B.I 1变小C.ΔU ΔI 1不变D.U 变大【方法提炼】1.直流电路的动态分析方法(1)程序法：部分电路阻值变化→电路总电阻R 总变化→干路电流I 变化→路端电压U 变化→各分量变化，即R 局增大减小 →R 总增大减小 →I 总减小增大 →U 端增大减小 →I 分U 分。
(2)串反并同法：所谓“串反”，即某一电阻阻值增大(减小)时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都减小(增大)。
所谓“并同”，即某一电阻阻值增大(减小)时，与它并联或间接并联的电阻中的电流、两端的电压、电功率都增大(减小)。
2.直流电路中的功率变化的判断(1)定值电阻的功率随其电压或电流的增大而增大。
(2)外电阻越接近电源的内阻，电源输出功率越大，等于内阻时电源的输出功率最大。
(3)判断变化电阻的功率时，可以将其他电路等效到电源内部，当变化电阻等于等效电阻时其功率最大，若不能等于则越接近越大。
【变式演练】1(2023上·四川成都·高三成都实外校考阶段练习)在如图所示的电路中，电压表为理想表，电源内阻为r ，滑动变阻器总电阻为R 2，R 1+R 2>r >R 1，滑动变阻器滑片由a 滑向b ，下列说法正确的是()A.电源的效率先变大再减小B.电源输出功率先增大再减小C.电压表示数先增大再减小D.灵敏电流计G 的电流方向d →c2(2023上·河南·高三河南省淮阳中学校联考阶段练习)在如图所示电路中，R 1、R 2、R 3为定值电阻，R 4、R 5为滑动变阻器，电源内阻为r ，平行板电容器C 正中央有一带电液滴P 处于静止状态。
2024届高考物理二轮专题复习第一部分专题四电路和电磁感应第11讲直流电路与交流电路课件
第11讲 直流电路与交流电路
细研命题点 提升素养
1．我们可以用某型号脂肪测量仪(如图甲所示)来测量脂肪率．体液中含有钠 离子、钾离子等金属离子而呈现低电阻，而体内脂肪几乎不导电．脂肪测量 仪根据人体电阻的大小来判断脂肪所占比例，模拟电路如图乙所示．测量时， 闭合开关S，测试者两手分别握两手柄A、B，则( )
第11讲 直流电路与交流电路
2．电源的功率和效率． (1)电源的几个功率． ①电源的总功率：P 总＝EI. ②电源内部消耗的功率：P 内＝I2r. ③电源的输出功率：P 出＝UI＝P 总－P 内． (2)电源的效率 η＝PP总出×100%＝UE×100%. 3．交流电的“四值”． (1)最大值 Em＝NBSω，电容器的击穿电压指最大值． (2)瞬时值(从中性面开始计时)e＝NBSωsin ωt.
专题四 电路和电磁感应
第11讲 直流电路与交流电路
知识归纳 素养奠基
第11讲 直流电路与交流电路
知识归纳 素养奠基
1．纯电阻电路和非纯电阻电路的电功、电功率的比较． (1)纯电阻电路：电功 W＝UIt，电功率 P＝UI，且电功全部转化为电热，有 W＝Q＝UIt＝UR2t＝I2Rt，P＝UI＝UR2＝I2R. (2)非纯电阻电路：电功 W＝UIt，电功率 P＝UI，电热 Q＝I2Rt，电热功率 P 热＝I2R，电功率大于电热功率，即 W>Q，故求电功、电功率只能用 W＝UIt、 P＝UI，求电热、电热功率只能用 Q＝I2Rt、P 热＝I2R.
第11讲 直流电路与交流电路
细研命题点 提升素养
(多选)有一种测量人体重的电子秤，其原理如图中的虚线所示，它 主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的 电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计， 已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力 变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是
2023新教材高考物理二轮专题复习专题：直流电路与交流电路
专题十二直流电路与交流电路高频考点·能力突破考点一直流电路的分析与计算电路动态分析的两种方法(1)程序法最常规的方法(2)极限法最直接的方法即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑片分别滑至两个极端去讨论．例1 [2022·陕西渭南市教学质量检测](多选)如图所示，电流表示数为I，电压表示数为U，定值电阻R2消耗的功率为P，电容器C所带的电荷量为Q，电源内阻不能忽略．当变阻器滑动触头向右缓慢滑动时，下列说法正确的是( )A．U增大、I减小B．U减小、I增大C．P增大、Q减小D．P、Q均减小[解题心得]预测1 在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻小于电源的内阻，闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是( )A．电流表的读数变大B．灯泡L变亮C．电源输出功率先减小后增大D．电压表的读数先增大后减小预测2 [2022·四川绵阳模拟]如图所示，闭合开关S，将滑动变阻器R的滑片向右滑动的过程中( )A．电流表A1的示数变小B．电流表A2的示数变小C．电压表V的示数变小D．电阻R1的电功率变大考点二交变电流的产生及变化规律解答交变电流问题的三点注意(1)理解两个特殊位置的磁通量、磁通量的变化率、感应电动势及感应电流方向的特点：线圈与中性面重合时，S⊥B，Φ最大，ΔΦ＝0，e＝0，i＝0，电流方向将发生改变，线圈Δt与中)的关系类比v和a(ΔvΔt性面垂直时，S∥B，Φ＝0，ΔΦ最大，e最大，i最大，电流方向不变．Δt(2)区分交变电流的峰值、瞬时值、有效值和平均值．(3)确定交变电流中电动势、电压、电流的有效值后就可以运用直流电路的规律处理交流电路中的有关问题．例2 [2022·浙江1月]如图所示，甲图是一种手摇发电机及用细短铁丝显示的磁场分布情况，摇动手柄可使对称固定在转轴上的矩形线圈转动；乙图是另一种手摇发电机及磁场分布情况，皮带轮带动固定在转轴两侧的两个线圈转动．下列说法正确的是( )A．甲图中线圈转动区域磁场可视为匀强磁场B．乙图中线圈转动区域磁场可视为匀强磁场C．甲图中线圈转动时产生的电流是正弦交流电D．乙图中线圈匀速转动时产生的电流是正弦交流电[解题心得]预测 3 [2022·湖北押题卷]一矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，产生正弦式交变电流，电动势随时间的变化规律如图线a 所示．仅调整线圈转速，电动势随时间的变化规律如图线b 所示，则图线b 电动势瞬时值的表达式是( )A ．e ＝100sin 5πt (V)B ．e ＝100sin100πt 3(V)C ．e ＝120sin 5πt(V)D ．e ＝120sin100πt 3(V )预测4 [2022·山东章丘二模]一半径为a 的半圆形单匝闭合线框，其总电阻为r ，空间中存有方向竖直向上、磁感应强度大小为B 的匀强磁场．某时刻在外力驱动下，线框开始绕其水平放置的直径以角速度ω匀速转动(左侧观察顺时针转动)．t 时刻线框恰好转动至如图所示的竖直平面，下列说法正确的是( )A ．线框匀速转动一周的过程中外力做功为W ＝π3B 2a 4ω4rB ．从t 时刻开始计时，感应电动势的表达式为e ＝πBωa 22sin (ωt)VC ．线框从t 时刻转到水平位置的过程中电路中的电荷量为q ＝√2π2Ba 28rD ．设N 点电势为零，t 时刻M 点电势为φM ＝－Bπωa 24考点三 变压器与远距离输电1．理想变压器原副线圈中各物理量的三个制约关系(1)电压制约：输出电压U2由输入电压U1决定，即U2＝n2U1. 原制约副n1(2)电流制约：原线圈中的电流I1由副线圈中的输出电流I2决定，即I1＝n2I2. 副n1制约原(3)功率制约：变压器副线圈中的功率P2由用户负载决定，原线圈的输入功率P1由副线圈的输出功率P2决定，即P1＝P2. 副制约原2．分清远距离输电的三个回路和三种关系(1)理清三个回路(2)分清三种关系例 3 [2022·河北卷]张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地之一，其发电、输电简易模型如图所示，已知风轮机叶片转速为每秒z转，通过转速比为1∶n的升速齿轮箱带动发电机线圈高速转动，发电机线圈面积为S，匝数为N，匀强磁场的磁感应强度为B，t＝0时刻，线圈所在平面与磁场方向垂直，发电机产生的交变电流经过理想变压器升压后，输出电压为U.忽略线圈电阻，下列说法正确的是( )A．发电机输出的电压为√2πNBSzB．发电机输出交变电流的频率为2πnzC．变压器原、副线圈的匝数比为√2πNBSnz∶UD．发电机产生的瞬时电动势e＝√2πNBSnz sin (2πnz)t[解题心得]预测5 [2022·湖北押题卷]如图甲所示，100匝圆形线圈接入理想变压器的原线圈，变压器的副线圈接入阻值为R的电阻，电表都是理想电表．已知每匝线圈的电阻均为R，若在线圈位置加入垂直于线圈平面的磁场，磁感应强度B随时间t按正弦规律变化的图像如图乙所示，得到圆形线圈的电热功率与电阻R的功率相等．下列说法正确的是( )时刻两电流表示数均达最大A．T2时刻两电流表示数均为0B．T4C．原、副线圈匝数比n1∶n2＝10∶1D．对某一段线圈来说，当磁感应强度最大时，受到的安培力最大预测6 [2022·湖南卷]如图，理想变压器原、副线圈总匝数相同，滑动触头P1初始位置在副线圈正中间，输入端接入电压有效值恒定的交变电源．定值电阻R1的阻值为R，滑动变阻器R2的最大阻值为9R，滑片P2初始位置在最右端．理想电压表的示数为U，理想电流表的示数为I.下列说法正确的是( )A．保持P1位置不变，P2向左缓慢滑动的过程中，I减小，U不变B．保持P1位置不变，P2向左缓慢滑动的过程中，R1消耗的功率增大C．保持P2位置不变，P1向下缓慢滑动的过程中，I减小，U增大D．保持P2位置不变，P1向下缓慢滑动的过程中，R1消耗的功率减小预测7 [2022·福建押题卷]如图所示为研究远距离输电的装置．理想变压器T1、T2的匝数比相等(n1∶n2＝n4∶n3)，变压器T1的输入电压u1＝e＝50√2sin 100πt(V)，输电线的总电阻为r，则( )A．闭合开关后，灯泡两端的电压为50 VB．闭合开关后，通过灯泡电流的频率为100 HzC．闭合的开关数越多，所有灯泡获得的总功率越大D．依次闭合开关S1、S2、S3…，灯泡L1越来越暗素养培优·情境命题利用理想变压器规律解决实际问题情境1 [2022·江苏冲刺卷]互感式钳形电流表内部结构如图所示，电流表与次级线圈相连，用手柄控制钳形铁芯上方开口的开合，则( )A．该电流表可用来测量直流电B．次级线圈匝数越少，电流表读数越大C．该电流表测电流时相当于降压变压器D．测量时电流表应串联在被测通电导线中[解题心得]情境2 [2022·历城二中测评]如图是一个家庭用的漏电保护器的简单原理图，它由两个主要部分组成，图中左边虚线框内是检测装置，右边虚线框内是执行装置．检测装置是一个特殊的变压器，它把即将引入室内的火线和零线并在一起绕在铁芯上作为初级(n1匝)，另绕一个次级线圈(n2匝)．执行装置是一个由电磁铁控制的脱扣开关．当电磁铁的线圈中没有电流时，开关是闭合的，当电磁铁的线圈中的电流达到或超过一定值时，开关断开，切断电路，起到自动保护作用．我国规定当漏电流达到或超过30 mA时，就要切断电路以保证人身的安全．至于电磁铁中的电流达到多大时脱扣开关才断开，则与使用的具体器材有关，如果本题中的脱扣开关要求电磁铁中的电流至少达到80 mA才会脱扣，并且其检测装置可以看作理想变压器，那么，n1与n2的比值为( )A．n1∶n2＝5∶3 B．n1∶n2＝3∶5C．n1∶n2＝8∶3 D．n1∶n2＝3∶8[解题心得]情境3 [2022·广东冲刺卷]氮化镓手机充电器具有体积小、功率大、发热量少的特点，图甲是这种充电器的核心电路．交流电经前端电路和氮化镓开关管后，在ab端获得如图乙所示的高频脉冲直流电，经理想变压器降压后在cd端给手机充电，则正常工作时，变压器cd输出端( )A．输出的电压也是直流电压B．输出电流的频率为2TC．输出电流的有效值大于ab端输入电流的有效值D．需将输入电压转变为交流电，输出端才会有电压输出[解题心得]情境4 [2022·山东冲刺卷]近十年来，我国环形变压器从无到有，已形成相当大的生产规模，广泛应用于计算机、医疗设备、家电设备和灯光照明等方面，如图甲所示．环形变压器与传统方形变压器相比，漏磁和能量损耗都很小，可视为理想变压器．原线圈匝数n1＝880匝，副线圈接一个“12 V22 W”的照明电灯，示意图如图乙所示，图中电压表与电流表均为理想交流电表．原线圈接交流电源，原线圈两端的电压随时间变化的关系图像如图丙所示，最大值U m＝220√2 V，最大值始终保持不变，照明电灯恰好正常发光．则( )A．原线圈两端电压的有效值和t＝2.5×10－3 s的电压瞬时值相等B．若电压表为非理想电表，电压表的读数会变小C．照明电灯正常发光时，电流表的读数为0.05 AD．在t＝5×10－3 s时刻，电压表的示数为零[解题心得]专题十二直流电路与交流电路高频考点·能力突破考点一例1 解析：当变阻器滑动触头向右缓慢滑动时，接入电路中的电阻减小，总电阻变小，总电流变大，内电压变大，由路端电压U＝E－Ir知U变小，电压表示数减小，电流表示数增大，R2两端电压增大，功率P增大，电容器与变阻器并联，所以电容器两端电压减小，由公式Q＝CU可知，电荷量减小，故B、C正确．答案：BC预测 1 解析：滑动变阻器的滑片位于最右端时，滑动变阻器两部分并联的阻值为零，此时电路的外电阻最小，干路电流最大，路端电压最小，电流表示数最大；滑动变阻器的滑片位于中间时，滑动变阻器两部分并联的阻值最大，此时电路的外电阻最大，干路电流最小，路端电压最大，电流表示数小于初始位置时的示数；滑动变阻器的滑片位于最左端时，滑动变阻器两部分并联的阻值为零，此时电路的外电阻最小，干路电流最大，路端电压最小，电流表示数为零，所以A、B错误，D正确．滑动变阻器两部分并联的阻值先增大后减小，但与灯泡L及内阻的阻值关系未知，故输出功率无法确定，C错误．答案：D预测2 解析：程序法：在滑动变阻器R的滑片向右滑动的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据闭合电路的欧姆定律可知，干路电流变小，选项A 正确；由于干路电流变小，根据U外＝E－Ir可知外电路两端的电压变大，电阻R1两端的电压U1＝IR1变小，则并联部分电路两端的电压变大，即电压表V的示数变大，通过电阻R2的电流变大，即电流表A2的示数变大，选项B、C错误；根据P1＝I2R1可知，电阻R1不变，通过R 1的电流变小，则电阻R 1的电功率变小，选项D 错误．结论法：根据“串反并同”，滑动变阻器R 的滑片向右滑动的过程，R 变大，与之间接串联部分的电流、电压减小，R 1的电功率变小，选项A 正确、D 错误；与之并联部分的电流、电压变大，选项B 、C 错误．答案：A 考点二例2 解析：图中细短铁丝被磁化之后，其作用相当于小磁针，根据其分布特点可判断出甲图中线圈转动区域磁场可视为匀强磁场，故选项A 正确；而乙图中，磁针分布的方向并不相同，则线圈转动区域磁场不能看成匀强磁场，故选项B 错误；根据发电机原理可知，甲图中线圈在匀强磁场中绕垂直磁场的转轴匀速转动时才能产生正弦交流电，故选项C 错误；乙图中线圈匀速转动时，由于线圈切割磁感线的速度方向始终与磁场垂直且所在位置的磁感应强度大小不变，所以匀速转动时产生的是大小恒定的电流，故选项D 错误．答案：A预测3 解析：由图可知，调整转速前后周期之比Ta Tb ＝0.040.06＝23由ω＝2πT可知角速度与周期成反比，得调整转速前后角速度之比为ωa ωb＝T b T a＝32调整线圈转速之后，交流电的角速度ωb ＝2πT b＝2π0.06 s ＝100π3rad/s感应电动势最大值E m ＝NBSω转速调整前后，NBS 相同，E m 与ω成正比Ema E mb ＝ωa ωb由图可知，调整线圈转速之前交流电的最大电动势E m a ＝150 V所以调整线圈转速之后交流电的最大电动势E m b ＝ωb ωaE m a ＝23×150 V＝100 V线圈从中性面开始转动计时，所以图线b 电动势的瞬时值表达式e ＝100sin 100πt 3(V)，故选B.答案：B预测4 解析：根据法拉第电磁感应定律有，线框中产生感应电动势的有效值为E 有＝√2＝√22NBSω＝√24πa 2Bω，则线框匀速转动一周的过程中线框中产生的焦耳热为Q ＝E 有2 ET ，T ＝2πω，联立解得Q ＝π3B 2a 4ω4r，线框匀速转动一周的过程中外力做功等于线框中产生的焦耳热，即W ＝Q ＝π3B 2a 4ω4r，故A 正确；t 时刻开始计时，线框中产生的感应电动势的表达式为e ＝E m cosωt ＝πBωa 22cos (ωt )V ，B 错误；线框从t 时刻转到水平位置的过程中电路中的电荷量为q＝ΔΦr＝BΔS r＝12Bπa 2r＝Bπa 22r，C 错误；设N 点电势为零，t 时刻M 点电势为φM ＝－(πaπa +2a)·e＝－(πaπa +2a)·πBωa 22·cos 0＝－π2Bωa 22(π+2)，故D 错误．答案：A 考点三例3 解析：发电机线圈的转速为nz ，输出交变电流的频率为f ＝ω2π＝nz ，B 错误；线圈绕垂直于磁场的轴匀速转动，产生的为正弦交流电，最大值为E m ＝NBS ·2π·nz ，输出电压的有效值为E ＝m √2＝√2πNBSnz ，A 错误；变压器原、副线圈的匝数比为n 1n2＝EU ＝√2πNBSnzU，C 正确；发电机产生的瞬时电动势为e ＝E m sin ωt ＝2πNBSnz sin (2πnz )t ，D 错误．答案：C预测5 解析：电表测量的是有效值，不是瞬时值，两电流表的示数不变，A 、B 错误；根据题意得I 12×100R ＝I 22×R ，I 1I2＝n 2n 1，解得n 1n 2＝101，C 正确；由图乙可知当磁感应强度最大时，磁感应强度的变化率为零，感应电流等于零，线圈受到的安培力等于零，D 错误．答案：C预测6 解析：设原线圈两端电压为U 1，副线圈两端电压为U 2，通过原线圈的电流为I 1，通过副线圈的电流为I 2，由理想变压器变压规律和变流规律可得，原、副线圈及定值电阻R 1的等效电阻为R ′＝U 1I 1＝n 1n 2U 2n 2n 1I 2＝(n1n 2)2U2I 2＝(n1n 2)2R 1；保持P 1位置不变，将原、副线圈及电阻R 1等效为一定值电阻，P 2向左缓慢滑动过程中，R 2接入电路的电阻减小，则整个电路的总电阻减小，由欧姆定律可知，回路中电流I 增大，原线圈两端电压增大，又电源电压不变，故电压表示数U 减小，A 项错误；由于原线圈两端电压增大，由理想变压器变压规律可知，副线圈两端电压增大，故R 1消耗的功率增大，B 项正确；当P 2位置不变，P 1向下滑动时，n 2减小，等效电阻R ′增大，由欧姆定律可知，回路中电流减小，R 2两端电压减小，C 项错误；由于R 2两端电压减小，则原线圈两端电压增大，由变压规律可知，副线圈两端电压增大，R 1的功率增大，D 项错误．答案：B预测7 解析：闭合开关后，灯泡两端的电压为U 4＝n 4n 3U 3＝n 4n 3(U 2－ΔU )＝n 4n 3(n2n 1U 1−ΔU )＝U 1－n 4n 3ΔU ，A 错误；变压器不改变频率，交变电流的频率为f ＝ω2π＝50 Hz ，B 错误；设升压变压器的输出电压为U 2，输送电流为I 2，所有灯泡获得的总功率为P ＝U 2I 2−I 22r ＝−E (E 2−E 22E )2+E 22 4E闭合的开关数越多，灯泡总电阻越小，所以灯泡总功率有可能先增大后减小，也有可能一直减小，C 错误；依次闭合开关S 1、S 2、S 3…，灯泡总电阻逐渐减小，输送电流逐渐增大，所以灯泡两端的电压逐渐减小，灯泡L 1越来越暗，D 正确．答案：D 素养培优·情境命题情境1 解析：互感式钳形电流表利用的是电磁感应的互感原理，不能测量直流电，故A 错误；电流大小与线圈匝数成反比，所以次级线圈匝数越少，电流表读数越大，故B 正确；该电表原线圈为单匝，是升压变压器，故C 错误；测量时，用手柄控制钳形铁芯上方开口打开，将被测通电导线圈放入其中，不需要将电流表串联在被测通电导线中，故D 错误．答案：B情境2 解析：根据题意可知n1n 2＝I2I 1＝80 mA 30 mA＝83，故A 、B 、D 错误，C 正确．答案：C情境3 解析：经过变压器输出的电压为交流电压，A 错误；由乙图可知周期为T ，故输出电流的频率为f ＝1T ，B 错误；由于变压器为降压变压器，则输入电压有效值大于输出电压有效值，根据变压器的输入功率等于输出功率，可知输出电流的有效值大于ab 端输入电流的有效值，C 正确；变压器的工作原理是电磁感应，只要输入电流的大小发生变化，产生的磁场就会发生变化，磁通量就会发生变化，输出端就会有电压输出，故不需要将输入电压转变为交流电，输出端也可以有电压输出，D 错误．答案：C情境4 解析：原线圈两端电压的有效值为U ＝m √2＝220 V ，由图丙可知电压周期T ＝2×10－2s ，则电压瞬时值表达式为u ＝U m cos2πTt ＝220√2cos (100πt )，当t ＝2.5×10－3 s 的电压瞬时值为u ＝220√2cos (100π×2.5×10－3)V ＝220 V ，故A 正确；电压表测的是输出电压，不会随外电阻的变化而变化，故B 错误；照明电灯正常发光时，电流为I 2＝P U 2＝116 A ，线圈匝数比为n1n2＝UU2＝22012＝553，电流表的读数为I＝I2n2n1＝0.1 A，故C错误；电压表的示数为有效值，即为12 V，故D错误．答案：A。
第1章直流电路与交流电路电子教案讲义教材
例：有一电路图如图1.2.4所示，已知E1=7.5V，E2=15V，R1=5 ， R2=5 ，R3=5 ，求各支路电流及各电阻的电压？
2020/10/13
图1.2.4
图1.2.5
图1.2.6
2020/10/13
图1.2.7
解：根据支路电流法步聚1定出各支路电流参考方向，如图1.2.5并
列出节点电流方程
2020/10/13
1.2直流电路基本计算
1.2.1常见的电路元件
1、电阻 电阻元件是对电流呈现阻碍作用的耗能元件，例如灯泡、电热炉等电器。 电阻值用R来表示,国际单位制为欧姆( )。常用的电阻单位还有千欧(k )、兆欧 (M )，它们与的换算关系为 1 k = 1000 1 M = 1000K 任何物体都有电阻，当有电流流过时，都要消耗一定的能量，电阻是导体本身具 有的属性。 电阻阻值除可以用仪表测量外，也可直接从电阻的色环中读出 “色环” 就是在电阻上用不同颜色的环来表示电阻的规格。４环电阻，一般是碳 膜电阻，用３个色环来表示阻值，用 １个色环表示误差，多数为金色5% 。５环 电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环 也是表示误差，多数为棕色1% ；6环电阻是高精密电阻，用在高精密电子领域， PPM是指温度飘移1PPM等于一百万分之一。
交流直流转换电路图文
06 测试方法与故障诊断
测试仪器及使用方法
1 2
示波器
用于测试交流信号的波形，通过探头连接电路测 试点，调整示波器参数以显示清晰的信号波形。
万用表
用于测量电压、电流和电阻等参数，选择合适的 量程和档位，将表笔接触电路测试点进行测量。
3
信号发生器
用于产生测试所需的交流或直流信号，连接电路 输入端，调整信号幅度和频率进行测试。
全波整流电路特点
整流效率高，输出电压波动小，但需要中心 抽头变压器，结构相对复杂。
桥式整流电路图文详解
桥式整流电路原理
利用四个二极管组成桥式电路，将交流电的 正、负半周都进行整流。
桥式整流电路波形
输入为交流电，输出为脉动直流电，脉动频 率与输入交流电频率相同。
桥式整流电路图
包括电源、四个二极管、负载电阻等元件， 四个二极管交替导通。
发展历程
从早期的机械整流器到现代的半导体整流电路，交流直流转换电路经历了漫长 的发展过程。随着半导体技术的不断进步，整流电路的性能和效率得到了极大 的提升。
趋势
未来，随着新能源、智能电网等领域的快速发展，交流直流转换电路将面临更 高的要求和挑战。同时，新型整流技术（如同步整流、软开关技术等）的应用 将进一步提高整流电路的性能和效率。
开关型稳压电路
利用开关管的开关状态， 控制输出电压的大小，实 现稳压功能。
逆变器电路
方波逆变器电路
将直流电转换为方波交流电，适用于一些特定负 载。
正弦波逆变器电路
采用复杂的振荡和调制技术，将直流电转换为正 弦波交流电，适用于各种负载。
多功能逆变器电路
结合方波和正弦波逆变器的优点，实现多种输出 波形和功能的逆变器电路。
高中物理二轮复习《直流电与交流电》
P UI P EI U Eη===外 专题四 电路和电磁感应 第一讲 直流电路与交流电路何洁知识主干一、电功和电热电功W ＝qU ＝UIt ；电热Q ＝I 2Rt.(1)对纯电阻电路，电功等于电热，即电流流经纯电阻电路，消耗的电能全部转化为内能，所以W ＝Q ＝UIt ＝I 2Rt ＝U 2Rt. (2)对非纯电阻电路(如电动机和电解槽)，电能一部分转化为内能，另一部分转化为其他形式的能(如机械能或化学能等)，所以电功必然大于电热，即W>Q ，这时电功只能用W ＝UIt 计算，电热只能用Q ＝I 2Rt 计算，两式不能通用．（3）电流流经纯电阻电路，消耗的电能全部转化为内能；流经非纯电阻电路，消耗的电能一部分转化为内能，另一部分转化为其他形式的能．(4)电源的功率与效率①电源的功率P ：也称为电源的总功率，是电源将其他形式的能转化为电能的功率，计算式为：P= IE②电源内阻消耗功率P 内：是电源内阻的热功率，也称为电源的损耗功率，计算式为：P 内= I 2r .③电源的输出功率P 外：外电路上消耗的功率，计算式为：P 外= IU 外 .④电源的效率： ⑤电源的输出功率与外电阻R 的关系： 因此可知当电源内外电阻相等时，输出功率最大。
当R ＞r 时，随着R 的增大输出功率越来越小．当R ＜r 时，随着R 的增大输出功率越来越大．当R 由小于r 增大到大于r 时，随着R 的增大输出功率先增大后减小(非单调变化)．4．含容电路的分析技巧电容器两极板间的电压等于与电容器并联的电阻两端的电压，与电容器串联的电阻两端的电压一定为零(有阻无流，则无电压)．二、交变电流2222()()4RE E P UI R r R r r R ===-++外交变电流的“四值”(1)变压器原、副线圈基本量的关系若升压变压器输出功率为P ，输出电压为U ，降压变压器得到功率为P'，电压为U'，则：输电电流 线R U U U P I '-==…………① 输电线损耗功率 )()(22U U I RU U R I P P P '-='-=='-=线损……② 由U P I R I P ==及线耗2可推得 线损R U P P 22=……③ 由③知，输电电压增大到原来的n 倍，输电导线上损耗功率减少到原来的21n 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题04 直流电路与交流电路考点1 直流电路的动态分析知识储备：1．明确1个定律、2个关系(1)闭合电路的欧姆定律：I ＝E R ＋r. (2)路端电压与电流的关系：U ＝E －Ir .(3)路端电压与负载的关系U ＝IR ＝R R ＋r E ＝11＋r RE ，路端电压随外电阻的增大而增大，随外电阻的减小而减小． 2．明确引起电路动态变化的原因(1)滑动变阻器、热敏电阻或光敏电阻的阻值变化．(2)某支路开关闭合或断开．【典例1】（2020·广西南宁·期中）如图所示，是将滑动变阻器作分压器使用的电路，A 、B 为分压器的输出端，若把变阻器的滑动片放在变阻器中央，下列判断正确的是（ ）A ．空载时输出电压为2CD AB U U = B ．当接上负载R 时输出电压2CD AB U U <C ．负载R 越大，AB U 越接近CD UD ．负载R 越小，AB U 越接近CD U考点2 交变电流的产生及描述1．线圈通过中性面时的特点(1)穿过线圈的磁通量最大．(2)线圈中的感应电动势为零．(3)线圈每经过中性面一次，感应电流的方向改变一次．2．正弦式交流电的“四值”的应用(以电动势为例)注意：(1)只有正弦交流电最大值与有效值间才有2倍关系．(2)计算电热时只能用有效值，不可用平均值．(3)计算电荷量时应该用平均值．【典例2】（2020·广西高三月考）如图所示，一理想变压器原、副线圈匝数之比为10:1，原线圈与一可变电阻和理想电流表串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为0R ，负载电阻的阻值011R R =，是理想电压表，现将负载电阻的阻值减小为05R R =，调节滑动变阻器保持理想电流表的读数不变，此时电压表的读数为5.0V，则（）A．此时原线圈两端电压的最大值约为60VB．此时原线圈两端电压的最大值约为85VC．原线圈两端原来的电压有效值为110VD．原线圈两端原来的电压有效值为120V考点3有关变压器问题分析知识储备：理想变压器的基本关系【典例3】（2020·广西高三一模）理想变压器与额定电压为3V的三个相同小灯泡连接成如图所示的电路，闭合电键S，三个小灯泡都正常工作。
可认为小灯泡的电阻值不受温度影响，则下列说法正确的是A．理想变压器原、副线圈的匝数比为1：2B．原线圈所接电源的电压为9VC ．断开电键S ，小灯泡2可能烧坏D ．断开电键S ，小灯泡1可能烧坏1．（2020·全国高三月考）节约能源是当今世界的一种重要社会意识。
原来采用110 kV 高压向远方的城市输电，在输电线路上损耗的功率为∆P 。
为减小输电线上损耗的功率。
在输送功率一定。
输电线路不变的同时输电电压变为440kV 。
则在输电线路上携耗的功率变为（ ）A ．Δ2PB ．Δ4PC ．Δ8PD ．Δ16P 2．（2020·广东月考）如图所示变压器为理想变压器，原线圈接入稳压交流电源，其原副线圈的匝数比为4:1,则当滑动变阻器滑片P 向b 端移动时（ ）A ．电流表1A 的示数变小B ．电流表2A 的示数变大C ．电压表3V 的示数变大D ．电压表1V 和2V 的示数比始终为4:13．（2020·黑龙江高三二模）如图，理想变压器原、副线圈匝数之比为1：2，原线圈与定值电阻R 1串联后，接入输出电压有效值恒定的正弦交流电源。
副线圈电路中负载电阻为可变电阻R 2，A 、V 是理想电表。
当R 2=2R 1时，电流表的读数为1A ，电压表的读数为4V ，则（ ）A ．电源输出电压为8VB ．电源输出功率为4WC ．当R 2=8Ω时，电压表的读数为3VD ．当R 2=8Ω时，变压器输出功率最大4．（2020·黑龙江让胡路·大庆一中月考）某一网络电路中的部分电路如图所示，已知3A I =，11A I =，15ΩR =，210ΩR =，330ΩR =，则下列结论正确的是（ ）A ．通过3R 的电流为0.5A ，方向从a →bB ．通过3R 的电流为0.5A ，方向从b →aC ．通过电流表的电流为1.5A ，电流表“＋”接线柱在左边D ．通过电流表的电流为2.5A ，电流表“＋”接线柱在右边5．（2020·黑龙江让胡路·大庆一中月考）如图所示是有两个量程的电压表的内部电路图，当使用a 、b 两个端点时，量程为0～3V ，当使用a 、c 两个端点时，量程为0～15V 。
已知电流表的内阻g R 为50Ω，满偏电流为10mA ，则电阻1R 、2R 的值分别为（ ）A ．1450Ω 250ΩB ．1200Ω 250ΩC ．250Ω 1450ΩD ．250Ω 1200Ω6．（2020·安徽期中）电阻1R 、2R 的I －U 图象如图所示，则下列说法正确的是（ ）A ．12:3:1R R =B ．将1R 与2R 串联后接于电源上，则电压比12:1:3U U =C ．将1R 与2R 并联后接于电源上，则电流比121:3I I =:D ．将1R 与2R 并联后接于电源上，则功率比12:1:3P P =7．（2020·辽宁月考）甲、乙两只完全相同的电炉分别接入两个电路中，工作时甲的电流是乙的一半，下列说法正确的是（）A．甲的热功率是乙的1 4B．甲的热功率是乙的4倍C．若乙通电时间是甲的2倍，则它们产生的热量相同D．因为甲、乙完全相同，所以功率也相同8．（2020·辽宁月考）闪电是云与云之间、云与地之间或者云体内各部位之间的强烈放电现象。
若某次闪电是在云与地之间发生的，在放电时间t内有n个电子从地面向云层移动，电子的电荷量为e，则下列说法正确的是（）A．该次闪电的放电电流为ent，方向由地面指向云层B．该次闪电的放电电流为ent，方向由云层指向地面C．该次闪电的放电电流为net，方向由地面指向云层D．该次闪电的放电电流为net，方向由云层指向地面9．（2020·甘肃天水·期中）如图所示，UI图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b 点αβ=，则下列说法中正确的是（）A．在c点时，电源有最大输出功率B．在b点时，电源的总功率最大C．从a到b时，β角增大，电源的总功率和输出功率都将增大D．从b到c时，β角增大，电源的总功率和输出功率都将减小10．（2020·内蒙古高三二模）如图所示，粗细均匀的单匝等边三角形导线框单位长度的电阻为r，绕着垂直于匀强磁场的轴OO'匀速转动转动角速度为ω。
若线框边长为L，磁感应强度为B，图中所示为0t=时刻线框与磁场平行，则下列说法中正确的是（ ）A ．此时线圈中的磁通量最大B ．此时a 、b 两点电压ab U =C ．若导线框转过90°后开始计时，则产生的交流电的有效值变小D ．从0t =时刻起线圈转过90°的时间内，流过线圈横截面的平均电荷量q =11．（2020·山东中区·济南外国语学校高三月考）如图所示，理想变压器三个线圈的匝数比123::10:5:1n n n =，其中匝数为1n 的原线圈接到220V 的交流电源上，匝数为2n 和3n 的两个副线圈分别与电阻23R R 、组成闭合回路.已知通过电阻3R 的电流3=2I A ，电阻2=110R Ω，则通过电阻2R 的电流2I 和通过原线圈的电流1I 分别是（）A ．10,12A AB ．10,20A AC ．1,0.7A AD ．1,3A A12．（2020·宁远县第二中学高三月考）如图所示，两个相同的灯泡，分别接在理想变压器的原、副线圈上（灯泡电阻不随温度变化），已知原、副线圈的匝数比21:2:1n n =，电源电压为U ，则（ ）A ．通过A 、B 灯泡的电流之比为A B :2:1I I =B ．灯泡A 、B 两端的电压之比为A B :2:1U U =C ．灯泡A 、B 两端的电压分别为A 5U U =、B 25U U = D ．两灯泡A 、B 消耗的功率相等13．（2020·云南高三月考）如图所示为一交变电流通过电阻R 时R 中的电流随时间的变化图象（曲线为正弦曲线的一部分），则R 两端的电压的有效值为（ ）A ．012I RB ．I 0RC ．02I RD 0I R 14．（2020·湖南永州·月考）如图所示，矩形导线框置于磁场中，该磁场可视为匀强磁场。
电阻不计的线框通过电刷、导线与变压器原线圈构成闭合电路，线框在磁场中绕垂直于磁场方向的转轴以大小为ω的角速度逆时针转动，已知线框匀速转动时产生的感应电动势最大值为E m ，原、副线圈的匝数比为1∶4，副线圈通过电阻R 接两个相同的灯泡。
下列说法正确的是（ ）A ．从图示中线框与磁感线平行的位置开始计时，线框中感应电动势表达式为m sin e t ω=B ．副线圈上电压的有效值为mC ．开关K 闭合后，电阻R 两端电压升高D ．保持开关K 闭合，若线框转动角速度增大，灯泡的亮度不变15．（2020·辽宁学业考试）如图所示，若在磁体的两磁极上装有极靴，可使线圈转动时，无论转到什么位置，线圈平面始终与磁场平行。
现用导线将A 、B 两线框连接成闭合回路，一同学轻轻拨动线框A ，使线框A 沿顺时针方向转动，转动过程中某一时刻A 、B 两线框恰处于图中所示的位置，则（ ）A ．此时线框B 在顺时针转动B ．此时线框B 在逆时针转动C ．线框A 可视为发电机，线框B 可视为电动机D ．线框B 可视为发电机，线框A 可视为电动机16．（2020·广西南宁·高三月考）如图甲所示，理想变压器原、副线圈的匝数比为n 1：n 2=2：l ，L 1、L 2、L 3为三只规格均为“6 V ，2W ”的灯泡，各电表均为理想交流电表，定值电阻R 1=8Ω。
输入端交变电压u 随时间t 变化的图像如图乙所示，三只灯泡均正常发光，则（ ）A ．电压u 的瞬时值表达式为(V)u t π=B ．电压表的示数为32 VC ．电流表的示数为1 AD ．定值电阻R 2= 10Ω17．（2020·甘肃天水·期中）在如图所示的电路中，电源的电动势E 和内阻r 恒定，闭合开关S 后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是（ ）A ．电阻R 1短路B ．电阻R 2断路C ．电阻R 2短路D ．电容器C 断路18．（2020·甘肃天水·期中）在如图甲所示的电路中，电源的电动势为3.0 V ，内阻不计，L 1、L 2、L 3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关闭合后，下列说法中正确的是（ ）A．L1中的电流为L2中的电流的2倍B．L1的电阻为12 ΩC．L1消耗的电功率为0.75 WD．L2消耗的电功率为0.375 W19．（2020·安徽高三二模）如图所示，矩形线圈在匀强磁场中绕垂直磁场的轴匀速转动，产生的交变电流输入理想变压器的原线圈，忽略矩形线圈的内阻，则下列说法中正确的是（）A．仅提高矩形线圈的转速，观察到灯泡变亮B．仅将理想变压器原线圈滑动触头P下移，观察到灯泡变暗C．仅将副线圈滑动变阻器的滑动触头向下移动，观察到灯泡变暗D．若提高矩形线圈转速的同时适当向上移动副线圈滑动变阻器的滑动触头，灯泡的亮度可能不变20．（2020·湖北荆门·高二期末）交流发电机的输出电压为220V，输出电功率为44 kW，输电导线的总电阻为0.3 Ω，（1）若发电机发出的电直接通过输电线送到用户，求用户得到的功率和电压；（2）如果用原、副线圈匝数之比为1∶10 的升压变压器升压，经输电线路后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户，求用户得到的电压和功率。
