沪粤版九年级物理第十一章探究简单电路测试题及答案
第十一章 探究简单电路测试题
1、 图所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮控
制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图2所示各电路图中符合要求 的是（ ）
2、 小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关 好(相当于一个开关断开)，指示灯就发光提醒。
图7所示 四个电路中，能体现该装置工作原理的是 （ ）
3、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a 、b 、c 三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ） A ．将电源两极对调，再次测量a 、b 、c 三处的电流 B ．改变开关S 的位置，再次测量a 、b 、c
三处的电流 C ．将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流 D ．换用不同规格的灯泡，再次测量a 、b 、c 三处的电流
4、家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M 受温控开关
S1控制，照明灯泡L 受门控开
关S2控制．温控开关
S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是 （ ）
5、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（ ） A ．自然界只存在正、负两种电荷
B ．同种电荷相互吸引，异种电荷相互排斥 C
．从静电现象认识到原子核是可分的
D
．摩擦起电创造了电荷
6、如图
1
所示的电路中a 、b 是电表，闭合开关要使电灯发光，则（ ）
A ．a 、b 都是电流表
B ．a 、b 都是电压表
C ．a 是电流表，b 是电压表
D ．a 是电压表，b 是电流表 7、如图2所示的电路中，开关只控制灯L2的电路是（ ）
8、绝缘丝吊着的两个轻质小球，静止后如图所示。
关于它们的带电情况，下列说法正确的是（ ） A ．带同种电荷 B ．带异种电荷 c.一个带电，一个不带电 D ．两个都不带电
9、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。
利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。
若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是（ ）
10、在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。
要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。
以下哪个观点可以推断这两盏电灯肯定是串联的（ ）
A ．开关能同时控制这两盏灯的亮与灭
B ．用电流表分别测出这两盏灯都发光时的电流，发现电流不相等
C ．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等
D ．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等
二、填空题11、图所示的电璐，开关闭合时电流表(甲)测量的是通过_____的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过______的电流（选填“L1”、“L2”或“L1和L2”）。
L1和L2两只灯泡是_______关系（选填“串联”或“并联”）。
12、如图所示，是小敏同学在某次实验探究中连接的电路。
开关S2控制的是灯 ______ ，电流表测量的是________ 的电流。
将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带 _______电，这是因___ __使用电流表、电压表
C D B A
时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。
若不能预先估计，则应从电表_________（选填“较大”或“较小”）的量程起，并采用_____________ 法来判断被测量值是否大于电表的量程。
15、对人体安全的电压是：不高于___________ V ；家里的电灯、电视、电冰箱等家用电器的连接方式是___________ 的（填“串联”或“并联”）．
16、如首页右下图所示，当开关S 闭合后，要使电阻R1、R2并联，甲表是_____ 、乙表是____。
(选填电流表或电压表)
17、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_______ (选填“能”或“不能”)独立工作. 18、张磊同学发现家里的电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是
__________ __ ，使得扇叶容易吸附灰尘。
19、到了贵阳，小军更好奇了，五颜六色的灯光使得贵阳更加美丽，特别是街道两旁的路灯和高楼上的那一串串的小彩灯。
请你告诉小军：路灯是__ ___联电路，小彩灯是_______联电路（选填“串”或“并”）
20、如甲图电路，当开关S 闭合后，电流表的指针偏转如乙图所示，其中a 电流表测量的是通过 (选填“电源”“L 1”或“L 2”)的电流，b 电流表的读数应为 安。
21、二极管是电子电路的重要元件，它的电路符号为 ，当电流从它A 端流入时，二极管的电阻很小，可视为二极管短路。
当电流从它B 端流入时，二极管的电阻很大，可视为二极管断路。
(1) 如右图灯L 1、L 2的连接方式是 （串联还是并联） (2) 当开关S 闭合后， L 2_________（亮或不亮） 三、实验探究题
22、小刚和小丽用图15所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。
(1)请用笔画线代替导线，连接实验电路。
要求：L1和L2串联，电压表测量两灯串联后的总电压。
(2)小刚用电压表测量L1两端的电压时，直接选用0～3V 的量程，小丽说这
样不行，规范的操作方法应该是_____ 。
(3)他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。
小刚用电压表检测L1两端的电压，示数为电源电压，
由此判断出L1处的故障是 ； L2是短路还是正常的?小丽在原电路中又添加了
一个电学器材，就检验出了结果，她的方法可能是 。
(4)他们排除故障后继续实验，得出了右表所示的一组数据。
为了得出串联电路电压关系的普遍规律，他们还应当 。
23、小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：把电流表分别接入到电路中的A 、B 、C 处，将第一次测出的电流填入下
表：
为了防止个别偶然因素的影响，他们采用了以下
两种方法之一来重复实验，完成了第二次和第三次
测量。
方法一：改变电源电压 方法二：更换其中一
条支路中的灯泡（规格不同）请你根据他们的实验步骤和有关数据回答下列问题。
在拆接电路时，开关必须________。
上面设计的表格中存在的不足之处是________表格补充完整后，通过对上面数据的分析可知后面两次实验是采用方法
______来进行的，实验的结论是：并联电路中干路的电流等于____。
24、小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1电流（用2B 铅笔在答题纸的相应位置上作图）为研究并联电路中的电流关系，他还应继续测量通过_________和_________的电流，然后归纳得出结论。
四、25、根据图所示的电路图，用笔画线代替导线，把图的实物连接成电路。
(要求导线不能交叉)。
26、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。
请你把图中的各元件符号连接成符合上述设计要求的电路图。
27、按照题目要求作图： 从电源、电流表和电压表中选择两个器材，在图丙中的空缺处填入它们的符号，使两个相同灯泡都能发光．（画出一种）28、图所示为一实物电路，请画出所对应的电路图。
答案
第十一章 探究简单电路测试题
13、正 同种 电荷相互 排斥 ．
14、较大
试触
15、36 并联
16、电压 电流
17、并联 独立
18、摩擦起电使扇叶带了电 19、并 串 20、L1 1.2 21、并联 不亮
22、 (1)如答案图所示
(2)先选用0～15V 量程试测，如果示数小 于3V ，再改用0～3V 量程测量 (3)断路
用小灯泡或定值电阻或滑动变阻器与L1并联(或替换L 1)，如果L 2发光，则
L 2正常；
若L 2不发光，则L 2短路。
(4)换用不同规格的器材(灯泡、电源)或加滑动变阻器，多次测量 23、（1）、断开 （2）、没有单位 （3）、方法一 （4）、各支路的电流之和
24、灯L 2；干路中。
26题
27题
28题。

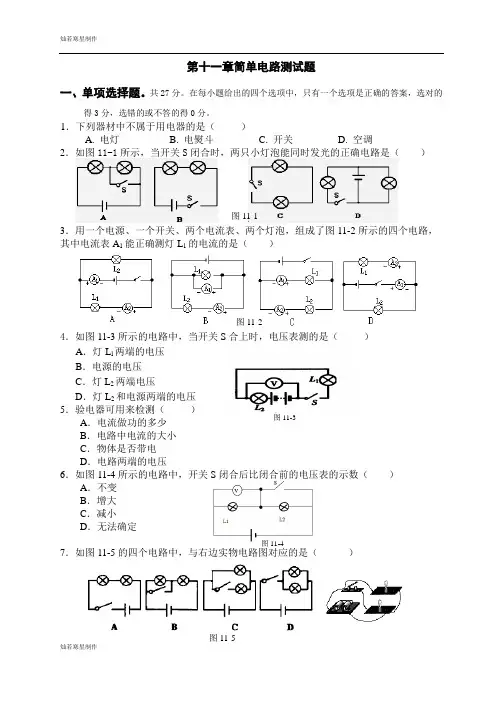

粤教沪科版物理九年级上册试题第十一章简单电路测试题
灿若寒星制作图11-3图11-1 图11-4第十一章简单电路测试题一、单项选择题。
共27分。
在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。
1．下列器材中不属于用电器的是（ ）A. 电灯B. 电熨斗C. 开关D. 空调2．如图11-1所示，当开关S 闭合时，两只小灯泡能同时发光的正确电路是（ ）3．用一个电源、一个开关、两个电流表、两个灯泡，组成了图11-2所示的四个电路，其中电流表A 1能正确测灯L 1的电流的是（ ）4．如图11-3所示的电路中，当开关S 合上时，电压表测的是（ ）A ．灯L l 两端的电压B ．电源的电压C ．灯L 2两端电压D ．灯L 2和电源两端的电压 5．验电器可用来检测（ ）A ．电流做功的多少B ．电路中电流的大小C ．物体是否带电D ．电路两端的电压6．如图11-4所示的电路中，开关S 闭合后比闭合前的电压表的示数（ ）A ．不变B ．增大C ．减小D ．无法确定 7．如图11-5的四个电路中，与右边实物电路图对应的是（ ）图11-2图11-5灿若寒星制作8．中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．图11-6中符合要求的电路是（ ）9．如图11-7所示的电蚊拍，具有灭蚊和照明等功能。
当开关S l 闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l 和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是 ( )二、双项选择题。
（每小题4分，共16分。
下列各题选项中，只有两个是正确的，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）10．如图11-8，两盏灯不相同，电源电压为9V ，闭合开关后电流表的示数为0.3A ，下列说法正确的是（ ） A ．L1与L2是并联 B ．L1与L2是串联 C ．L1两端电压是4.5V D ．通过L1的电流是0.3A11．如图11-9所示的电路中，闭合开关后两盏灯都可能发光的是（ ）A ．只闭合开关S1B ．只闭合开关S2C ．只闭合开关S1、S3D ．开关S1、S2、S3都闭合12．如图11-10，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是（ ） A ．开关S 开路图11-7图11-8图11-9S 图11-10图11-6灿若寒星制作图11-12 B ．灯泡L1开路 C ．灯泡L2短路 D ．灯泡L2断路第十一章简单电路测试题一、二选择题答案卡（1-9每小题3分，10-12每小题4分，共39分）三、填空题。
(压轴题)初中物理九年级全册第十一章《简单电路》检测(含答案解析)(2)
一、选择题1．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D接线柱移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A．A和B B．B和D C．A和C D．C和D2．在相同温度下，关于导体的电阻，下列说法中正确的是（）A．铜线的电阻一定比铝线的小B．长度和粗细均相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较小D．粗细相同的两根铝线，长的那根电阻较小3．电脑正常工作时，中央处理器不断发热必须用风扇给予降温。
为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A．B．C．D．4．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（）A．B．C．D．5．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流A．只有①②B．只有②③C．只有②④D．只有①④6．如图所示电路中，会烧坏电流表的错误接法是（）A．B．C．D．7．如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连人电路中，比较这两段导体的电阻和通过的电流（）A．R AB>R BC I AB>I BC B．.R AB<R BC I AB=I BCC．R AB>R BC I AB=I BC D．R AB=R BC I AB<I BC8．如图是常用的带有多插孔的插排。
插排上有开关和指示灯，当按下开关（闭合开关）指示灯亮，插孔上插入用电器，用电器正常工作，下面说法正确的是（）A．插排上的插孔与指示灯是串联关系B．插排上的开关是干路总开关，控制指示灯和所有用电器C．插排塑料壳是导体，绝对不能用手触摸D．断开插排上的开关，用电器仍然正常工作9．家庭厨房安装的抽油烟机里有照明灯和换气扇。

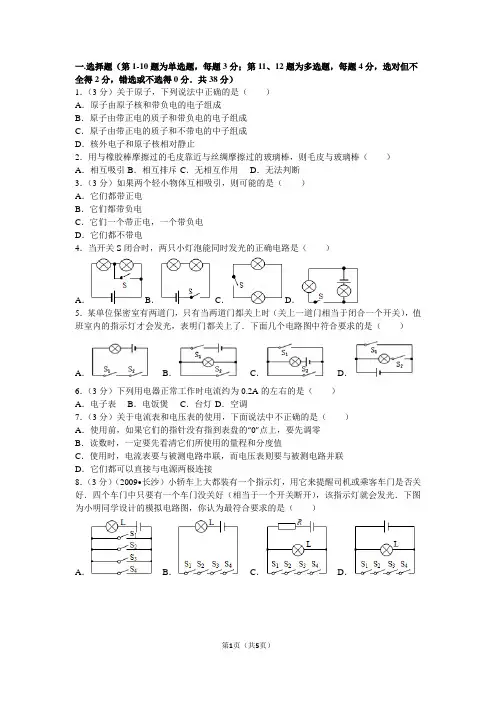

沪科粤教版九年级上册《第11章+探究简单电路》2013年同步练习卷+
一.选择题（第1-10题为单选题，每题3分；第11、12题为多选题，每题4分，选对但不全得2分，错选或不选得0分．共38分）1．（3分）关于原子，下列说法中正确的是（）A．原子由原子核和带负电的电子组成B．原子由带正电的质子和带负电的电子组成C．原子由带正电的质子和不带电的中子组成D．核外电子和原子核相对静止2．用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒（）A．相互吸引 B．相互排斥 C．无相互作用D．无法判断3．（3分）如果两个轻小物体互相吸引，则可能的是（）A．它们都带正电B．它们都带负电C．它们一个带正电，一个带负电D．它们都不带电4．当开关S闭合时，两只小灯泡能同时发光的正确电路是（）A． B．C．D．5．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下面几个电路图中符合要求的是（）A．B．C．D．6．（3分）下列用电器正常工作时电流约为0.2A的左右的是（）A．电子表B．电饭煲C．台灯 D．空调7．（3分）关于电流表和电压表的使用，下面说法中不正确的是（）A．使用前，如果它们的指针没有指到表盘的“0”点上，要先调零B．读数时，一定要先看清它们所使用的量程和分度值C．使用时，电流表要与被测电路串联，而电压表则要与被测电路并联D．它们都可以直接与电源两极连接8．（3分）（2009•长沙）小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好．四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光．下图为小明同学设计的模拟电路图，你认为最符合要求的是（）A．B．C．D．9．如图1，L1、L2是灯泡，且两灯均正常发光，“○” 处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是 （）A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表10．如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光．此电路的故障可能是（）A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路11．（4分）小张家的卫生间按如图所示的电路安装了照明灯L和换气扇M，则它们（）A．能各自独立工作B．能同时工作C．工作时通过的电流一定相等D．工作时两端的电压一定相等12．（4分）关于街道上路灯的说法中正确的是（）A．因为它们都是傍晚亮起，清早熄灭，所以它们是串联的B．有时候，某盏路灯坏了，其它的还会亮，所以它们是并联的C．只要一个开关就可以控制它们的亮灭D．必须每盏灯用一个开关控制二、填空题（第1、9题每空0.5分，其余每空1分，共26分）13．（2分）单位换算：0.35A=mA；270mV=V=kV．14．干电池的电压是，家庭电路的电压是，对人安全的电压是．15．（4分）串联电路中：电流，总电压；并联电路中：各支路两端电压，干路电流．16．（3分）用的方法使物体带电叫做摩擦起电．与丝绸摩擦过的玻璃棒带的电荷叫做；与毛皮摩擦过的橡胶棒带的电荷叫做．电荷间的相互作用规律是．检验物体是否带电的仪器叫做．17．（1分）（2004•芜湖）有些用化纤布料做成的衣服穿在身上很容易弄脏，这主要是因为化纤布容易发生现象，从而细小灰尘的缘故．18．（3分）电路是用导线把等连接起来组成的电流．电路的状态有三种情况．电源的两极是不允许直接用连接的．一旦发生短路，轻则会引起，重则将烧坏电器，甚至引起．19．（1分）（2009•防城港）在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上电荷，互相的缘故．20．（3分）画电路图时，应做到以下几点：（1）；（2）；（3）．21．（5分）（2012秋•东至县期末）正确填写下表中的电路元件对应的名称和符号．实物名称符号22．（1分）图中，电流表的示数是，电压表的示数是．二、作图与简答题（每题6分，共18分）23．（6分）（2009•兰州）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．24．（6分）根据图甲中的实物电路，在图乙的虚线框中画出电路图．三、探究与计算题26．（李程同学准备了两只相同的灯泡L1、L2和其它一些实验器材．想探究串联电路电压的规律，于是他【猜想】：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和．【进行试验】：（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表分别测出AB、BC、AC间电压，并记录在表格中．AB间电压BC间电压AC间电压1.4V 1.4V2.8V【分析与论证】（1）在物理学中，串联电路电压的规律（用文字叙述）是：．（2）分析实验数据得出的结论与他的猜想（填“相符”或“不相符”）．【评估】这个实验的不足之处是：（1）；（2）．27．（4分）在用电流表研究并联电路中电流关系的实验中，小明测出干路中电流为0.5A，通过灯泡L1的电流是0.24A．现要测量L2中的电流，小磊连接了如图所示的电路，你认为该电路是否符合要求，请在图中进行改正．（用笔画线作连接导线，在需要拆除的导线上划“×”．）28．（6分）如图所示电路中，当S闭合后，电压表V1的示数为7V，V2的示数为8V．若电源电压为12V，则灯泡L2两端的电压为多少？沪科粤教版九年级上册《第11章探究简单电路》2013年同步练习卷参考答案一.选择题（第1-10题为单选题，每题3分；第11、12题为多选题，每题4分，选对但不全得2分，错选或不选得0分．共38分）1．A；2．B；3．C；4．B；5．A；6．C；7．D；8．C；9．B；10．B；11．ABD；12．BC；二、填空题（第1、9题每空0.5分，其余每空1分，共26分）13．350；0.168；0.27； 2.7×10-4；14．1.5V；220V；不大于36V；15．处处相等；等于各部分电路电压之和；相等；等于各支路电流之和；16．摩擦；正电荷；负电荷；同种电荷相互排斥，异种电荷相互吸引；验电器；17．摩擦起电；吸引；18．电源、用电器、开关；路径；通路、断路和短路；导线；电路故障；火灾；19．异种；吸引；20．要用统一规定的元件符号，并且元件不要画在拐角处；线条要求横平竖直；电路图要简洁整齐美观；21．小灯泡；电池；开关；电压表；电流表；；；；；；22．0.1A；0.5V；二、作图与简答题（每题6分，共18分）23．；24．；25．；三、探究与计算题（第1题8分，第2题4分，第3题6分，共18分）26．串联电路的总电压等于各部分电压之和；相符；选择的相同的小灯泡做实验，不具有一般性，应该换用不同的小灯泡再次进行实验；本实验只进行了一次测量，实验数据过于单一，实验结论的总结依据不充分；27．；28．；。

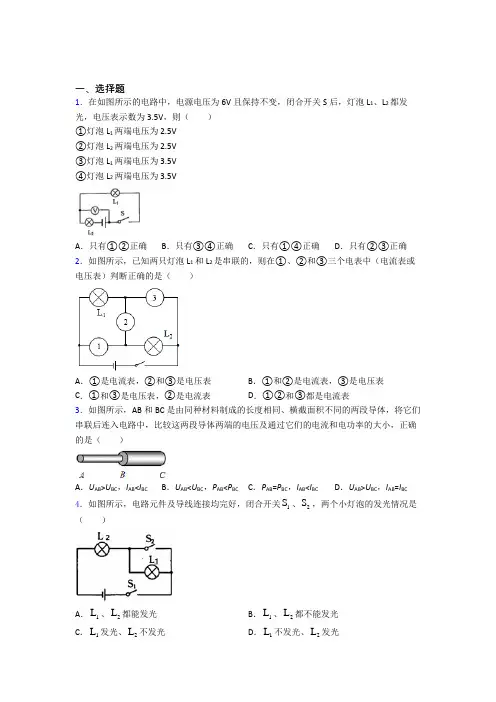

初中物理九年级全册第十一章《简单电路》测试题(含答案解析)
一、选择题1．在如图所示的电路中，电源电压为6V 且保持不变，闭合开关S 后，灯泡L 1、L 2都发光，电压表示数为3.5V ，则（ ）①灯泡L 1两端电压为2.5V②灯泡L 2两端电压为2.5V③灯泡L 1两端电压为3.5V④灯泡L 2两端电压为3.5VA ．只有①②正确B ．只有③④正确C ．只有①④正确D ．只有②③正确 2．如图所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）A ．①是电流表，②和③是电压表B ．①和②是电流表，③是电压表C ．①和③是电压表，②是电流表D ．①②和③都是电流表3．如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流和电功率的大小，正确的是（ ）A ．U AB >U BC ，I AB <I BC B ．U AB <U BC ，P AB <P BC C ．P AB =P BC ，I AB <I BCD ．U AB >U BC ，I AB =I BC4．如图所示，电路元件及导线连接均完好，闭合开关1S 、2S ，两个小灯泡的发光情况是（ ）A ．1L 、2L 都能发光B ．1L 、2L 都不能发光C ．1L 发光、2L 不发光D ．1L 不发光、2L 发光5．日常生活中估测最接近实际值的是（）A．人洗澡水的温度约为60℃B．人体的安全电压为36VC．电风扇的电流为5AD．健康成人的体温为37℃6．实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，通过电铃就能及时通知值班室里的护士，再通过指示灯准确知道是哪一位病人需要护理，图中最合理的设计方案是（）A．B．C．D．7．关于电流表和电压表的使用，下列说法不正确的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出8．小明用如图所示的器材，探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、材料的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表9．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A ．闭合开关s ，甲接电压表，乙接电流表B ．闭合开关s ，甲接电流表，乙接电压表C ．断开开关s ，甲接电压表，乙接电流表D ．断开开关s ，甲、乙都接电流表10．如图，电源电压为3V ，开关S 闭合，下列说法正确的是（ ）A ．若L 2开路，电压表的示数为0VB ．若L 1开路，电压表的示数为3VC ．若L 1短路，电压表的示数为0VD ．若L 2短路，电压表的示数为0V11．如图所示，1L 与2L 是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）A ．a 为电流表，b 为电压表，c 为电流表B ．a 为电流表，b 为电流表，c 为电压表C ．a 为电压表，b 为电压表，c 为电流表D ．a 为电流表，b 为电流表，c 为电流表12．下列各电路中，灯1L 、2L 能独立工作，又能同时工作是（ ）A ．B ．C ．D ．二、填空题13．如图所示的电路，灯L1与L2组成一个___联电路，闭合开关S，灯L1很亮，灯L2较暗，则通过两灯的电流大小关系I1___________I2（选填“大于”、“等于”或“小于”）。
第11章探究简单电路沪粤物理
物理·新课标（HY）
第11章 探究简单电路┃ 回眸教材析知识
物理·新课标（HY）
第11章 探究简单电路┃ 回眸教材析知识 13. 串并联电路的电流和电压规律：小明同学用电流表测 得图11－5中 A 、 B 、 C 三处电流是相等的，由此我们可以得到结 串联电路中电流处处相等 论：______________________ ；
第11章 探究简单电路┃ 回眸教材析知识
物理·新课标（HY）
第11章 探究简单电路┃ 回眸教材析知识 符号 6. 电路图：用统一规定的______示电路连接情况的图． 7. 电路连接方式： 串联和并联．例如教室内播放听力的广 并联 并联 播是______，家庭电路中用电器是_______，节日的小彩灯是 串联 . 定向移动 正电荷 8. 电流：电荷的_________形成电流，物理学中把_______ 定向移动的方向规定为电流的方向，电路中电流的方向是从电 源的_____极经用电器流向电源的 负 极． 正
A. 将电源两极对调，再次测量A、B、C三处的电流
B. 改变开关S的位置，再次测量A、B、C三处的电流 C. 将图中两只灯泡位置对调，再次测量A、B、C三处的电流 D. 换用不同规格的灯泡，再次测量A、B、C三处的电流
物理·新课标（HY）
第11章 探究简单电路┃ 典例精析把方向
物理·新课标（HY）
物理
九年级上、下合订一册
新课标（HY）
第11章 探究简单电路
物理·新课标（HY）
第11章 探究简单电路┃ 思维感悟成体系
┃思维感悟成体系┃
物理·新课标（HY）
第11章 探究简单电路┃ 回眸教材析知识
┃回眸教材析知识┃
1. 电荷：相互摩擦过的物体具有________________的性质， 吸引轻小物体 我们就说物体带了电．用摩擦方法使物体带电，叫

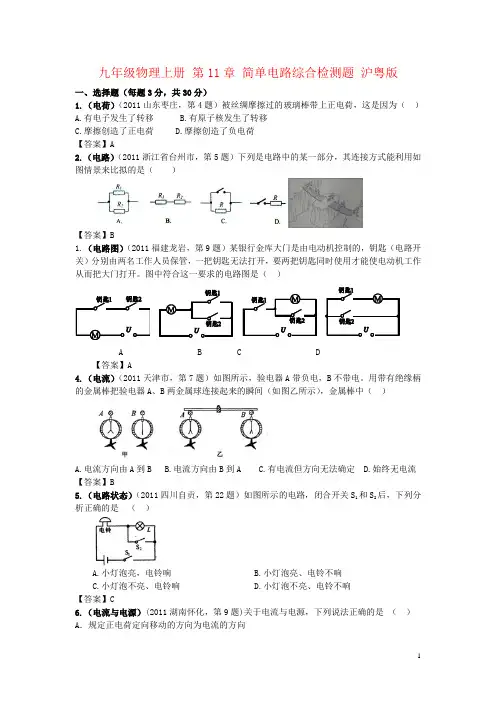

九年级物理上册 第11章 简单电路综合检测题 沪粤版
九年级物理上册第11章简单电路综合检测题沪粤版一、选择题（每题3分，共30分）1.（电荷）（2011山东枣庄，第4题）被丝绸摩擦过的玻璃棒带上正电荷，这是因为（）A.有电子发生了转移B.有原子核发生了转移C.摩擦创造了正电荷D.摩擦创造了负电荷【答案】A2.（电路）（2011浙江省台州市，第5题）下列是电路中的某一部分，其连接方式能利用如图情景来比拟的是（）【答案】B1.（电路图）（2011福建龙岩，第9题）某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开。
图中符合这一要求的电路图是（）A B C D【答案】A4.（电流）（2011天津市，第7题）如图所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A.电流方向由A到BB.电流方向由B到AC.有电流但方向无法确定D.始终无电流【答案】B5.（电路状态）（2011四川自贡，第22题）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A.小灯泡亮，电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃响D.小灯泡不亮、电铃不响【答案】C6.（电流与电源）(2011湖南怀化，第9题)关于电流与电源，下列说法正确的是（）A．规定正电荷定向移动的方向为电流的方向B．只有电路断开时，电路中才能有电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流【答案】A7.（电路图设计）（2011北京，第10题）某种电脑键盘清洁器有两个开关，开关S1控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M。
在图所示的四个电路中，符合上述要求的是（）【答案】C8.（电压表的使用）（2011重庆）下列各电路图中，电压表能测L1灯两端电压的是（）【答案】D9.（电压表的使用）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压【答案】D10.（串、并联电路的电压规律）在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（）A．一定是串联的B．一定是并联的C．串联、并联都有可能D．无法判断【答案】C二、填空题（每空2分，共32分）11.（电路）(2011浙江嘉兴，第26题)汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。
九年级物理复习试卷第十一章简单电路沪粤 试题
2021/2021学年度上学期九年级复习试卷第十一章简单电路班级姓名得分一、选择题〔一共31分，1—11为单项选择题，每一小题2分，12—14为多项选择题，全对得3分，选对但不全得1分，不选或者错选不得分〕1、连接电路时要防止短路，是因为〔〕A、短路时电源工作正常，但用电器不能正常工作。
B、电源短路时会有很大的电流通过电源，容易造成电源被烧坏图11—1C、短路时用电器中有很大的电流通过，容易被烧坏D、短路时电源中没有电流通过2、如图11—1所示，两个灯泡完好，当开关S断开时，两个灯泡都发光，开关S闭合时可能出现的现象是〔〕A、L1不亮，L2亮B、L1和L2都亮C、、L2不亮，L1亮D、L1和L2都不亮3、在一个用电器中有两个完全一样的用电器，每个用电器的电流一样，那么这两个的连接方式是〔〕A、一定是串联B、一定是并联C、可能是串联也可能是并联创作；朱本晓D、以上说法都不对4、如图11—2所示的电路中，当开关S和S2闭合后，以下说法正确的选项是〔〕A、电流表的示数相等B、电流表A1的示数比A2的示数大C、电流表A1的示数比A2的示数小D、以上情况都有可能5、如图11—3所示电路中，电源电压为6V，甲乙两灯规格一样，当开关S闭合后，两灯都不亮。
现用电压表测得AB两点间的电压为零，BC两点间的电压为6V，那么造成故障的原因可能是A、开关接触不良B、电源接触不良〔〕C、乙灯接触不良或者灯丝断开D、甲灯接触不良或者灯丝断开6、如图图11—2 图11—3 图11—4 图11—5 11—4所示，电源电压为36V，L1和L2为两只一样的灯泡。
关于电压表的示创作；朱本晓数，以下判断正确的选项是〔〕A、开关S断开，电压表的示数为36 VB、开关S闭合，电压表的示数为36 VC、开关S断开，电压表的示数为0 V A、开关S闭合，电压表的示数为0 V7、如图11—5所示，当开关S闭合后，电压表V1和V2的示数分别为6 V和3 V，那么〔〕A、电源电压为9 VB、灯L2两端的电压为3 VC、灯L1、L2两端的电压为3 VD、以上都不正确8、一段导体两端的电压为3 V，导体的电阻为12Ω，断开电源，使导体两端的电压为零，导体的电阻为〔〕A、0ΩB、3ΩC、8ΩD、12Ω9、一段导线，要使它连入电路的电阻变大，可采用的方法是〔〕A、减小导线两端的电压B、增大导线中的电流C、将导线拉长后接入电路D、将导线对折后接入电路10、小明同学连接了如图11—6电路，V1、V2是两个完全一样的电压表，都有3 V和15 V两个量程。
初中物理九年级全册第十一章《简单电路》测试(答案解析)
一、选择题1．有一款“空调扇”既能送常温风，又能送凉风。
小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。
下列设计的电路图，符合要求的是（）A．B．C．D．2．金属锡的原子核带有50个大小与电子电荷相等的正电荷，关于它的原子核外电子个数和这些电子总共带的电荷量，下列说法中正确的是（）A．50，8×10-18 CB．50，80CC．100，8×10-18 CD．0，1.6×10-19 C3．下列数据最接近实际的是（）A．遵义市2020年10月最高气温为42℃B．一节新干电池的电压为1.5VC．人体的安全电压是36VD．我国家庭电路的电压为380V4．如图所示，电流表测量的是（）A．通过灯L1的电流B．通过灯L1和L2的总电流C．通过灯L2的电流D．既是通过L1的电流，也是通过L2的电流5．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L 的电流A ．只有①②B ．只有②③C ．只有②④D ．只有①④6．如图所示，电路元件及导线连接均完好，闭合开关1S 、2S ，两个小灯泡的发光情况是（ ）A ．1L 、2L 都能发光B ．1L 、2L 都不能发光C ．1L 发光、2L 不发光D ．1L 不发光、2L 发光7．如图所示的四个电路图中，各开关都闭合后，灯泡L 1与L 2串联的是（ ）A ．B ．C ．D ．8．《中国诗词大会》比赛中用到了抢答器。
其原理是：任意位选手按下抢答键时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。
2024年沪粤版九年级物理第十一章综合检测试卷及答案
第十一章综合素质评价一、选择题(每小题3分，共21分)1．下列现象中，力对物体做功的是()A．图甲中人提着箱子静止不动B．图乙中人用力推木块但没有推动木块C．图丙中人提着水桶沿水平地面匀速运动D．图丁中人将箱子从地面抬到车上2．关于功、功率和机械效率，下列说法正确的是()A．作用在物体上的力越大，该力对物体做的功越多B．机械做功越多，机械的功率越大C．机械的功率越大，机械效率越高D．机械做功越快，机械的功率越大3．如图是某初三男生在做标准的引体向上动作。
已知该男生完成一次引体向上平均耗时2 s，则他做引体向上的功率约为()A．0.1 WB．1.5 WC．150 WD．1 000 W4．汽车是现代生活中不可缺少的代步工具，关于汽车，下列说法正确的是() A．静止在水平地面上的汽车，汽车对地面的压力与汽车受到的重力是一对平衡力B．高速行驶的汽车很难停下，是因为汽车的动能越大，惯性也越大C．汽车匀速上坡时机械能越来越大D．汽车在水平地面上行驶的速度越快，具有的重力势能越大5．如图是足球比赛时的一个场景，关于比赛中的一些现象，下列说法正确的是() A．踢出去的足球继续运动是受到惯性的作用B．足球在空中飞行时受平衡力的作用C．足球在空中下落的过程中，重力势能转化为动能D．足球在飞行过程中，动能一直减小6．两次水平拉动同一物体在同一水平面上做匀速直线运动，两次物体运动的s-t图像如图所示，根据图像可知，下列判断正确的是()A．两次物体运动的速度：v1<v2B．两次物体所受的拉力：F1>F2C．0～8 s两次拉力对物体做功的功率：P1>P2D．0～8 s两次拉力对物体所做的功：W1＝W27．如图甲所示，用大小相同的水平拉力F分别拉着物体M、N在不同的水平地面上以v M、v N 做直线运动，此过程中M、N的动能大小随时间变化的关系，如图乙所示。
用f M、f N分别表示M、N所受地面的摩擦力，W M和W N分别表示在相同时间内拉力F对物体M、N做的功，P M和P N分别表示拉力F拉动物体M、N的功率大小。
沪粤版九年级物理上册第11章达标测试卷附答案
沪粤版九年级物理上册第十一章达标测试卷一、选择题(每题3分，共27分)1.用大小相同的力F，作用在质量不同的物体上，使它们分别在同一水平面上沿力的方向移动相同的距离s(如图所示)，F所做的功分别为W1和W2，则()A．W1＝12W2B．W1＝W2C．W1＝2W2D．W1＝4W22．跳伞运动员在空中匀速下落的过程中()A．动能一定增大B．机械能一定不变C．重力势能一定减小D．机械能一定增加3．对物理概念的理解是学好物理的关键。
关于功、功率和机械效率，下列说法正确的是()A．通过改进机械的性能可以使机械效率达到100%B．做功多的机械，功率一定大C．功率大的机械，做功一定快D．做功快的机械，机械效率一定高4．如图所示，在粗糙的轨道内，小球从a点静止释放，小球沿轨道运动到达c 点时速度为0，b点为轨道的最低点。
下列说法正确的是()A．小球从a点运动到b点的过程，重力势能逐渐减小B．小球从b点运动到c点的过程，动能逐渐增大C．小球从a点运动到c点的过程，机械能守恒D．小球运动到c点后，小球一定沿原路径返回到达a点(第4题)(第5题) (第7题)5．如图所示，一个质量为45 kg的人，在10 s内连续5次跳上每级高度为0.2 m 的台阶，则此人在这段时间内的功率是(g取10 N/kg)()A．450 W B．45 W C．5 W D．4 500 W6．司机采取换挡的方法使汽车爬坡。
下列说法正确的是()A．使汽车的速度增大，牵引力增大B．使汽车的速度减小，牵引力减小C．使汽车的速度增大，牵引力减小D．使汽车的速度减小，牵引力增大7．如图所示，斜面长20 m、高10 m，固定在水平地面上。
一位同学用平行于斜面向上40 N的拉力在20 s内把重60 N的物体沿斜面向上匀速拉动了10 m。
在此过程中()A．斜面的机械效率是66.7%B．斜面的机械效率是75%C．该同学对物体做功的功率是10 WD．该同学对物体做功的功率是30 W8．利用如图所示的滑轮组，在20 s时间内将重为20 N的物体匀速提升了2 m，所用拉力F为12.5 N。
