立方氮化硼刀具(CBN刀片)资料大全
CBN刀具的特性及应用案例（精）
CBN刀具的特性及应用案例（精）CBN 刀具的特性及应用案例CBN 刀具是由立方氮化硼制作而成的刀具。
CBN 是氮化硼(BN 的同素异构体之一,结构与金刚石差不多,利用超高温超高压技术人工合成的超硬材料。
CBN 刀具分为焊接式 CBN 刀具和整体式 CBN 刀具。
焊接式 CBN 刀具是以硬质合金作基体,只在刃口上镶焊有 CBN 复合层,整体式CBN 刀具是通体都是一种材料。
两者的区别在于焊接式CBN 刀具适合精加工工序,只能加工背吃刀量ap ≤ 0.3mm 以下的工件,而整体式 CBN 刀具可以加工余量为0.3mm 以上的工件, 适合粗加工和半精加工工序。
CBN 刀具的特性为:(1具有较高的硬度和耐磨性;(2具有很高的热稳定性;(3具有优良的化学稳定性;(4具有较好的导热性;(5具有较低的摩擦系数。
CBN 刀具适合加工的材料范围:高硬度铸铁、热处理之后的高硬度工件加工(淬硬钢HRC ≥ 50 、灰铸铁球墨铸铁、和高温合金等材料。
以下是华菱超硬刀具针对各种材料的加工进行分析。
一、加工高硬度铸铁材料对于 HSD75以上的铸铁加工(如高硬度轧辊,因硬度较高,毛坯一般伴随着气孔,沙眼,包砂等铸造缺陷,对刀片的抗冲击性、耐高温、耐磨损性能要求很高;适合此材料的CBN 刀具为BN-K1牌号,此牌号保持了CBN 刀具硬度及耐磨性能优异之外,抗冲击韧性较好,不宜崩损,能承受较大的切削深度, 适合大余量粗加工高硬度铸铁,也适用于精加工工序。
以加工以镍铬合金铸铁轧辊加工为例,轧辊硬度:HSD80, 刀具牌号:BN-K1, 切削参数:ap=4mm , Fr=1mm/r, Vc=55m/min,切削方式:干式切削。
加工效果:BN-K1牌号与某陶瓷刀具相比刀片寿命长,遇到气孔,砂眼不崩刀。
二、加工热处理后的高硬度工件材料经过热处理后的工件硬度高,加工较困难,陶瓷刀具脆性大遇到断续切削会产生崩刀(如淬火后齿轮加工端面,端面部位有螺栓孔等,华菱针对淬火钢断续切削推出的 CBN 刀具 BN-H20牌号和 BN-S20牌号,两者的区别在于 BN-H20牌号适合加工中等断续切削, BN-S20牌号加工强断续切削。
CBN刀片
CBN刀片随着现代技术和切削技术的不断发展，很多刀具材料相继出现，刀具发展由高速钢刀具—硬质合金刀具—吐涂层硬质合金刀具—陶瓷刀具—CBN刀片。
其中CBN刀片1970年开始使用于切削刀具，并且由于其良好的加工性和可高速切削的性能，使之成为加工高硬度难加工材料的手选择刀具材料。
接下来就具体介绍一下CBN刀片的性能和适合加工领域。
一、CBN刀片的分类CBN刀片分为整体聚晶CBN刀片和焊接式CBN刀片。
整体聚晶CBN刀片是通体都是一种材质—立方氮化硼，此刀片中间没有孔，属于机夹可转位刀具,需专门配置刀杆；二焊接式CBN刀片是只有刀尖部位是立方氮化硼材料，其他是硬质合金材料。
此类中间有中间孔，市面上有很多国标刀杆与之相配。
二、CBN刀片的应用（1）CBN刀片可以车代磨，硬车削高硬度难加工材料由于CBN刀片具有较高的硬度和耐磨性，红硬性。
所以采用华菱超硬整体聚晶CBN刀片可以车代磨硬车削高硬度难加工材料。
如BN-H10材质硬车削汽车零部件齿轮，加工效果是陶瓷刀具的5-6倍。
（2）高速切削随着现代技术的发展，由于部分工件如汽车零部件刹车盘、制动鼓均属于批量生产，由数控车床铸件替代普通车床加工刹车盘、制动鼓。
可高转速，高质量的加工工件。
其中CBN刀片对线速度不敏感，可高速切削工件。
如BN-S30材质高效切削刹车盘、制动鼓，在保证工件的要求粗光洁度和尺寸要求的同时，生产节拍是涂层刀具的1/2。
（3）干式切削CBN刀片加工工件时采用干式切削，减少环境污染，如BN-K1材质加工高硬度铸铁，铸铁都知道铸造成型，表面余量大切屑多，采用涂层刀具或陶瓷刀具根本无法加工，还是湿式切削，铁屑不容易清理。
采用CBN刀片BN-K1材质，不仅可大余量切削高硬度铸铁，不添加切削液，不仅可保证现场卫生，而且铁屑方面回收利用。
三、CBN刀片可加工领域（1）由于其良好的加工性能，可加工高硬度铸铁，如冷硬铸铁，镍硬铸铁，高铬铸铁，高镍铬铸铁。

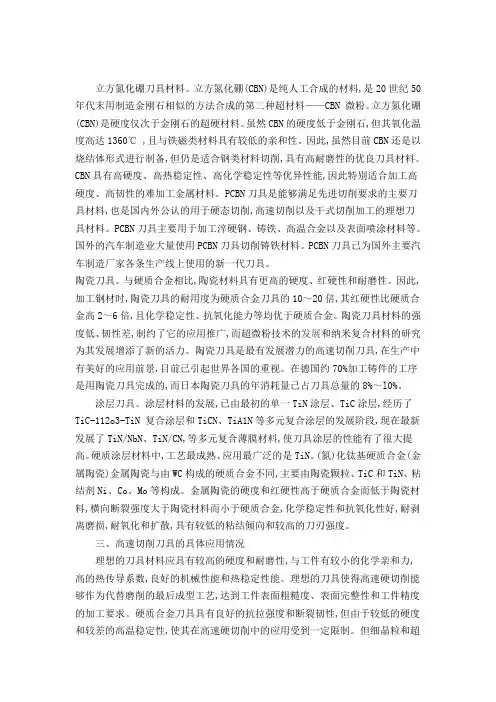

立方氮化硼刀具材料
立方氮化硼刀具材料。
立方氮化硼(CBN)是纯人工合成的材料,是20世纪50年代末用制造金刚石相似的方法合成的第二种超材料——CBN 微粉。
立方氮化硼(CBN)是硬度仅次于金刚石的超硬材料。
虽然CBN的硬度低于金刚石,但其氧化温度高达1360℃ ,且与铁磁类材料具有较低的亲和性。
因此,虽然目前CBN还是以烧结体形式进行制备,但仍是适合钢类材料切削,具有高耐磨性的优良刀具材料。
CBN具有高硬度、高热稳定性、高化学稳定性等优异性能,因此特别适合加工高硬度、高韧性的难加工金属材料。
PCBN刀具是能够满足先进切削要求的主要刀具材料,也是国内外公认的用于硬态切削,高速切削以及干式切削加工的理想刀具材料。
PCBN刀具主要用于加工淬硬钢、铸铁、高温合金以及表面喷涂材料等。
国外的汽车制造业大量使用PCBN刀具切削铸铁材料。
PCBN刀具已为国外主要汽车制造厂家各条生产线上使用的新一代刀具。
陶瓷刀具。
与硬质合金相比,陶瓷材料具有更高的硬度、红硬性和耐磨性。
因此,加工钢材时,陶瓷刀具的耐用度为硬质合金刀具的10～20倍,其红硬性比硬质合金高2～6倍,且化学稳定性、抗氧化能力等均优于硬质合金。
陶瓷刀具材料的强度低、韧性差,制约了它的应用推广,而超微粉技术的发展和纳米复合材料的研究为其发展增添了新的活力。
陶瓷刀具是最有发展潜力的高速切削刀具,在生产中有美好的应用前景,目前已引起世界各国的重视。
在德国约70%加工铸件的工序是用陶瓷刀具完成的,而日本陶瓷刀具的年消耗量已占刀具总量的8%～l0%。
涂层刀具。
涂层材料的发展,已由最初的单一TiN涂层、TiC涂层,经历了TiC-112o3-TiN 复合涂层和TiCN、TiA1N等多元复合涂层的发展阶段,现在最新发展了TiN/NbN、TiN/CN,等多元复合薄膜材料,使刀具涂层的性能有了很大提高。
硬质涂层材料中,工艺最成熟、应用最广泛的是TiN。
(氮)化钛基硬质合金(金属陶瓷)金属陶瓷与由WC构成的硬质合金不同,主要由陶瓷颗粒、TiC和TiN、粘结剂Ni、Co、Mo等构成。
立方氮化硼刀具
立方氮化硼刀具一、立方氮化硼介绍立方氮化硼(cubic boron nitride):立方结构的氮化硼,分子式为BN,其晶体结构(图1)类似金刚石,硬度略低于金刚石，为HV72000,98000兆帕,常用作磨料和刀具材料。
1957年,美国的R.H.温托夫首先研制成立方氮化硼。
但至今尚未发现天然的立方氮化硼。
立方氮化硼有单晶体和多晶烧结体两种。
单晶体是把六方氮化硼和触媒在压力为3000,8000兆帕、温度为800,1900? 范围内制得。
典型的触媒材料选自碱金属、碱土金属、锡、铅、锑和它们的氮化物。
立方氮化硼的晶形有四面体的截锥、八面体、歪晶和双晶等。
工业生产的立方氮化硼有黑色、琥珀色和表面镀金属的,颗粒尺寸通常在1毫米以下。
它具有优于金刚石的热稳定性和对铁族金属的化学惰性，用以制造的磨具，适于加工既硬又韧的材料，如高速钢、工具钢、模具钢、轴承钢、镍和钴基合金、冷硬铸铁等。
用立方氮化硼磨具磨削钢材时，大多可获得高的磨削比和加工表面质量。
二、PCBN刀具的制造工艺PCBN刀具的制造主要通过CBN粉末和结合剂经超高压高温烧结而成.大致步骤有;混合粉末--模压成型/与硬质合金底层组装成整体--超高压高温烧结--深加工.关键技术在于CBN与结合剂的选择与配比,超高压高温烧结工艺参数的确定.三、PCBN刀具特点PCBN刀具是人造立方氮化硼刀具，在高温的时候还能保持高硬度的特性，主要做加工铁件之用。
其硬度仅次于金刚石而远远高于其它材料，因此它与金刚石统称为超硬材料。
1、PCBN刀具材料的种类按添加成分分:有直接由CBN单晶烧结而成的PCBN和添加一定比例粘结剂的PCBN烧结体两大类;按制造复合方式分:有整体PCBN烧结块document management as a breakthrough, and constantly improve the content, active in the application. Government information between the provincial and municipal governments all passed through a network of offices, and six counties (districts) have complete decision-making service system and throughdial-up internetworking is realized with the city, the City Planning Commission and other 10 departments has been one of the first to achieve a single network with the city. On the Government's website, focus on strengthening the management and operation of the site, update the website in a timely manner, strengthening the network resource sharing. At present, nearly 700 municipal government website page, updated news more than more than 6,000. Not long ago, China International e-government technology and application Conference was carried out in the country, "survey of best public services Government website" activities in Pingliang city people's Government website in five Northwestern provinces (districts) ranked second, ranked first in the Gansu province. V, infrastructure has made new breakthroughs In 2002 smooth completed organ office building of construction, and decoration and relocation of based Shang, we according to organ construction general planning, demolition hospital within old room 37 between, transformation garden 3600 square meters, new plant lawn 2700 square meters, planting 和与硬质合金复合烧结的PCBN复合片两类。
立方氮化硼刀具(CBN刀具)牌号及切削参数选用表
华菱超硬是硬材料加工行业中知名的刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
郑州华菱超硬材料有限公司
2014.10
加工高硬度铸铁的立方氮化硼刀具牌号说明：立方氮化硼刀 具抗冲击韧性（抗断裂性能/抗崩损性能）BN-K1＞BN-S30 ＞ BN-S300 ＞BN-k10 ＞BN-K11.而高温耐磨性能顺序反之。
郑州华菱超硬材料有限公司
2014.10
立方氮化硼刀具（CBN 刀具）牌号及切削参数选用表
立方氮化硼刀具（CBN 刀具）常用的三大领域（硬钢，硬铸铁， 珠光体灰铸铁和球铁） 所适用的 CBN 刀具牌号及对应切削参数范 围，按照图表形式概括如下，一目了然：
备注：加工硬钢时，BN-S20 和 BN-S200 牌号为整体聚晶立方氮化硼 刀片，BN-H10，BN-H11，BN-H20，BN-H21 为焊接 CBN 刀刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
郑州华菱超硬材料有限公司
2014.10
备注：切削参数可根据所用机床、系统刚性，及工件动平衡性视具体 情况进行微调。
华菱超硬是硬材料加工行业中知名的刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
立方氮化硼材料的CBN刀片与CBN砂轮知识
立方氮化硼材料的CBN刀片与CBN砂轮知识目前，CBN（立方氮化硼材料）常用语制作CBN刀具和CBN砂轮等切削工具和磨削工具用于加工黑色金属材料，实现高速切削和高速磨削，并对于难加工材料中广泛应用，不但提高加工效率而且大幅度提高了加工精度和尺寸公差。
目前CBN刀具的应用相当普遍，而CBN砂轮由于高速磨削磨床设备的经济性，普及面不广。
如何提高生产效率、降低制造成本，以具有竞争力的价格向客户提供高质量的产品，通过不断的努力，以及为了满足产品零件精度要求的CBN成形磨削工业应用，在设备投资、CBN磨轮制造成本和刀具使用寿命等方面均具有较好的经济性。
所以笔者相信，随着国内高速磨削的普及和高速磨床设备的技术发展，必将带来新的磨削技术革命，届时，CBN砂轮为基础的高速磨削将与CBN刀具一起成为高速加工的普遍性革命。
CBN（立方氮化硼）材料的知识CBN是立方氮化硼英文名称(CubicBoronNitride)的缩写，它是硬度仅次于金刚石的一种人工合成无机晶体材料，广泛地用于机械加工工业。
各工业发达国家都把CBN作为达到高效率、节约能源、超精密和操作自动化加工等目的的重要材料加以发展。
专家研究表明：当温度达到700℃左右时，金刚石的硬度会有较明显的下降趋势，而CBN材料仍能保持相当的硬度。
这说明CBN的热稳定性(红硬性)明显优于金刚石。
由于铁系金属高温时对碳元素有着很强的亲和作用，因此，由纯碳元素组成的金刚石不宜用作加工铁系金属的刀具材料。
而CBN由硼、氮两种元素组成，高温时不容易和铁系金属发生化学反应，CBN刀具的出现使得对淬火钢的切削成为了可能。
立方氮化硼刀具的知识PCBN是聚晶立方氮化硼英文名称(Polycrystalline Cubic Boron Nitride)的缩写。
由PCBN刀具坯料经过切割、焊接和刃磨制成的PCBN刀具具有良好的切削性能，主要表现在以下几个方面：高硬度和耐磨性CBN的硬度仅次于金刚石，对于可切削黑色金属的刀具材料来说，PCBN刀具的硬度最高。
立方碳化硼刀具切削参数
郑州众城工具CBN刀具简介立方氮化硼硬度与耐磨性仅次于金刚石，为硬质合金刀具的50倍，比涂层刀具高30倍，为陶瓷刀具的25倍，是目前最有效的加工铁族元素最有效的刀具。
CBN刀具具有比陶瓷刀具更高的冲击强度和抗破裂性而且对于刚性较低的机床也能切削硬金属。
CBN刀具能承受大功率粗加工的切削载荷、断续切削的击打和精细加工所需的热和磨损性能。
具有刃口重载条件下高速加工要求的高导热性和韧性以及用于严重断续切削。
温度高到2000℃是还有极佳的红硬性。
CBN含量高的材质等级用于珠光体灰铸铁。
CBN含量低的材质等级用于淬硬黑色金属加工。
干车淬硬工件替代肮脏的强化冷却的磨削加工更具吸引力。
CBN是一种硬车和高速铣特别喜欢的刀具材料。
CBN优点：使光洁度达到Ra0.1以上；材料切削率高，缩短加工周期，提高生产零件数量，加工参数更快更高，提升零件质量，尺寸控制卓越，表面精度一致，增长机械有效运作时间，不需投资新设备即可提高生产效能。
CBN刀具加工效果如下：工件材质牌号及规格切削参数渣浆泵轧辊Ni、Cr耐磨铸铁RNMN2010 V=70-140m/min f=0.4mm/r ap=5-8mm 砸臼壁磨辊ZGMn13 RNMN2008 v=100-150m/min f=0.45mm/r ap=6mm刹车盘鼓缸套合金铸铁SNMN090404 V=400-800m/min f=0.2mm/r ap=0.3mm离合器压盘HT250 RNMN1204 V=600-1000m/min f=0.15mm/r ap=0.2mm轴承支承轴承钢50Mn RCMX1207 V=80-120m/min f=0.18mm/rap=2mm 半轴套管淬火钢TNMA160416 V=150m/min f=0.15mm/r ap=0.5mm丝杠高速钢SCMN0904 v=45m/min ap=0.2mm还有其他很多材料正在推广中……我们郑州众城工具有限公司，以质量为生命，以客户满意为标准，诚信做事，诚实做人。
立方氮化硼刀具特点
立方氮化硼（CBN）是一种利用超高压、超高温技术人工合成的超硬刀具材料，能加工硬质合金刀片、陶瓷刀片所不能加工的高硬度、高耐磨材料，具有加工效率高、刀具寿命长和加工质量好等特点。
其材料所制成的刀具具有这些特点，因此现在深受使用者的青睐：1、极强的化学稳定性。
立方氮化硼是化学惰性特别大的物质，与铁族材料在1200~1300℃中也不会起化学反应。
并且，立方氮化硼与各种材料的粘结和扩散作用比硬质合金小得多，特别适合加工钢铁类材料。
2、极强的化学稳定性。
立方氮化硼是化学惰性特别大的物质，与铁族材料在1200~1300℃中也不会起化学反应。
并且，立方氮化硼与各种材料的粘结和扩散作用比硬质合金小得多，特别适合加工钢铁类材料。
3、极高的硬度和良好的耐磨性。
立方氮化硼与不同材料的摩擦系数在0.1~0.3之间，远小于硬质合金的摩擦系数，因此有利于提高加工材料的表面质量。
立方氮化硼的晶粒硬度可达HV8000~9000，远高于硬质合金和陶瓷，在加工高硬度材料方面更具优势。
4、很高的热稳定性。
即使在1200℃的高温下，立方氮化硼依然能保持良好的热稳定性，比金刚石的耐热温度几乎高出一倍，因此丝毫不惧高速切削所产生的高温，可以用比硬质合金刀具高3~5倍的速度来切削。
5、导热性能好。
立方氮化硼的导热系数仅次于金刚石，是硬质合金的20倍，并且随着切削温度的提升其导热系数也会逐渐增大，有利于刀具在刀尖切削区的温度扩散。
6、可以以车代磨。
立方氮化硼（CBN）刀具不仅有很高的金属切除率，而且有很好的表面加工质量。
在切削各种淬火钢时，可以有效地代替磨削，减少加工工序，提高生产效率，且加工精度也能达到磨削的水平。
郑州重道科技有限公司专注于为用户超硬工具服务，公司旗下品牌固德工具包含了高性能陶瓷切削刀具、超硬磨料磨具（金刚石砂轮和立方氮化硼砂轮）等产品，广泛应用于制造、汽车零部件制造、矿山机械等产业，多方位助力传统工业实现智能制造迈向工业4.0时代。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
推荐刀具牌号
高硬度铸铁 （硬度：HRC3568） 硬钢 （硬度≥HRC45）
粗加工 精加工 粗加工 精加工 粗加工 精加工
BN-K1 BN-K10 BN-S10，BN-S20 BN-S200，BN-H10， BN-H11，BN-H20， BN-H21 BN-S30，BN-S300 BNK30，BN-K10
02
剥落
铣削钢和铸铁端面时，在前刀面上常出现 的贝壳状剥落。出现此类情况，可通过提 高切削速度、降低进给量，使用有负倒棱、 刃口经过钝化处理的刀片。
03
碎断
断续切削工件时常发生的破损形式，这是由 于断续切削高硬度工件时冲击载荷过大、短 时间切削后即发生的早期破损，虽然切削条 件适当，但切削较长时间后，没有及时换刀， 由于刀具材料疲劳就发生了大块的断裂。
汽 车 行 业
02
CBN刀具的应用
重载切削
高速切削
CBN刀具 的应用
以车代磨
干式切削
3
CBN刀具的切削参数
常规切削参数 华菱超硬CBN刀具切削参数 切削公式
03
CBN刀具的切削参数
常ቤተ መጻሕፍቲ ባይዱ切削参数
粗加工时，应尽量保证较高的金属切除率和必要的刀具耐用度，故一般优先选择尽可能大的切削深 度ap，其次选择较大的进给量f，最后根据刀具耐用度要求，确定合适的切削速度。精加工时，首先应 保证工件的加工精度 和表面质量要求，故一般选用较小的进给量f和切削深度ap，而尽可能选用较高 的切削速度υ c。 加工材质 硬铸铁 灰铸铁 淬火钢 耐热合金 切削速度 Vc（m/min） 70 ～ 150 400 ～ 1000 60 ～ 140 100 ～ 240 进给量 Fr（mm/r） 0.15 ～ 0.5 0.15 ～ 0.5 0.15 ～ 0.5 0.05 ～ 0.3 吃刀深度 ap（mm） 0.12 ～ 2.0 0.12 ～ 2.0 0.2 ～ 2.5 0.1 ～ 2.5
具有很高的热稳定性和高温硬度
CBN刀具 的性能优势
CBN的耐热性可达1400～1500℃，在800℃时的硬度为Al2O3/TiC陶瓷的 常温硬度。 具有较高的化学稳定性 CBN具有很高的抗氧化能力，在1000℃时也不产生氧化现象，与铁系材料 在1200～1300℃时也不发生化学反应。
具有良好的导热性和较低的摩擦系数
04
1
CBN刀具的优劣
从制造角度来讲立方氮化硼（CBN）刀具的优劣：
高纯度、高净化率的原材料，可靠规范的胚体合成工艺，这两项直接决定立方氮化硼（CBN） 刀具的性能。当然，这也是市场上立方氮化硼（CBN）刀具价格参差不齐的最大原因。 磨加工，由于立方氮化硼（CBN）刀具不像硬质合金刀片具备复杂槽型和涂层，性能主要取 决于刀具胚体性能，而磨加工的工艺和精度直接决定切削时的微观性能。所以采用周边磨床， 刀具成本虽然提高不少，但是立方氮化硼（CBN）刀具的质量和耐用度都会上一个档次。
Thank you
郑州华菱超硬材料有限公司 地址：河南省郑州市高新区长椿路国家大学科技园研发5B 电话：400-119-3315 传真：0371-67981990 网址： 0371-86566583
05
CBN刀具的磨损形式
2、月牙洼磨损
发生在刀片的前刀面，是由工件 材料和切削刀具之间的化学反应 造成的。月牙洼磨损会导致切屑 处理恶化，影响已加工表面质量， 而且过大的月牙洼磨损会削弱切 削刃并可能导致断裂。
1、后刀面磨损
最常见的磨损形式，是刀具与 工件材料中的硬粒子摩擦形成 的，磨损严重则会致使被加工 工件的表面粗糙度和尺寸精度 超差，需替换新的CBN刀片。
按加工 材质划分
02
03
04
其他难加工材料 如粉末冶金、高温合金材料，及镍基、铁基、钴基等高硬度堆焊 / 喷焊 / 激光熔 覆/热喷涂材料。 推荐BN-S300、BN-S200、BDN80等牌号CBN刀具
02
按 应 用 行 业 划 分
CBN刀具的应用
矿山机械 行业
钢铁轧辊 行业
航空航天 行业
能 源 行 业
CBN刀具1个刃口能加工多少工件？
CBN刀具是否可以重磨？
7
华菱超硬简介
郑州华菱超硬材料有限公司前身是河南超硬材料研究所，是专业生产立方氮化硼刀具的高新技术企业，在业
内最先针对灰铸铁，各种耐磨铸铁/铸钢，淬火钢等高硬度难切削材质进行刀具研发。主导产品包含焊接复合式 立方氮化硼刀具和整体立方氮化硼聚晶刀片，产品获得多项实用型专利，尤其在间断切削淬火钢、高铬白口铸铁 等高硬度材料领域和高速切削领域独具优势，在超硬刀具学术界享有很高声誉！ 公司以国家超硬材料重点实验室和河南科技大学为技术依托，自备超硬刀具研发中心，已承担并完成了国 家重点“产学研”工程和CBN制品科技攻关项目，目前正在实施国家示范工程项目和“宝石级金刚石制品”计划 项目。十余年的传承与专注，作为硬材料加工领域的知名刀具品牌， 广泛服务于汽车制造、钢铁冶金、能源、矿 山、航空航天等领域。
01 什么是CBN刀具？ 02 CBN刀具的应用 03 CBN刀具的切削参数 04 CBN刀具的优劣 05 CBN刀具的磨损形式 06 CBN刀具的常见问题
目
Contents
录
1
什么是 CBN 刀具？
CBN刀具定义
CBN刀具优势
CBN刀具结构
01
什么是CBN刀具？
立方氮化硼CBN(Cubic Boron Nitride)是20世纪50年代首先由美国通用电气(GE)公司 利用人工方法在高温高压条件下合成的人造立方氮化硼刀具（CBN刀具），其硬度仅次 于金刚石而远远高于其它材料，因此它与金刚石统称为超硬材料。 20 世纪 70 年代，前苏联、中国、美国、英国等国家才相继研制成功作为切削刀具的
03
CBN刀具的切削参数
华菱超硬CBN刀具切削参数
切削参数 加工材料 加工工序 切削速度 Vc(m/min)
35-120 60-200 50-150 90-250 400-1200 600-2000
吃刀深度ap （mm）
1-10 ≤1 1-10 ≤1 1-10 ≤1
进给量 Fr （mm/r）
0.15-0.7 0.05-0.35 0.15-0.7 0.05-0.35 0.2-1 0.05-0.3
（2）陶瓷结合剂，如Al2O3耐高温，但冲击韧性差，刀具易崩刃和破损； （3）金属陶瓷结合剂，如碳化物、氮化物、硼化物等与Co、Ni等形成的固溶体等，解 决了上述两类结合剂之不足。
01
什么是CBN刀具？
01
什么是CBN刀具？
具有很高的硬度和耐磨性 CBN单晶的显微硬度为HV8000～9000，是目前已知的第二高硬度的物质， PCBN复合片的硬度一般为HV3000～5000。
01
什么是CBN刀具？
CBN刀具的结构
1
整体式
2
镶嵌式
3
复合式
4
还可提供定位槽、断屑槽、修光刃、涂层等产品
2
CBN刀具的应用
按加工材质划分 按应用行业划分 CBN刀具的应用
02
CBN刀具的应用
01
高硬度铸铁（硬度HSD75以上） 如高铬铸铁、合金铸铁、镍硬铸铁、白口铸铁、等材质均可加工，典型零部 件有轧辊、工业泵等。 推荐BN-K1、BN-K10牌号CBN刀具。
Im：工件长度 I:每分钟的切削长度
03
CBN刀具的切削参数
铣削加工的计算公式
切削速度（Vc）
）
每刃进给量（Fz）
Fz=vf/z*n
vf：每分钟工作台进给速度 z：铣刀刃数 n:主轴转速（每转进给量 fr=z*fz）
Vc=πD1n/1000（m/min
π：3.14（圆周率） D1：铣刀直径 n:主轴转速
04
裂纹
CBN刀具在较长时间的断续切削后，有因机 械冲击而引起的平行于切削刃的机械疲劳裂 纹，也有因热冲击而引起的垂直于或倾斜于 切削刃的裂纹。当这些裂纹不断扩展合并后， 就引起刀刃碎裂或断裂。
6
CBN刀具的常见问题
价格方面 切削液方面 刀具寿命方面 刀具重磨方面
06
CBN刀具的常见问题
高硬度钢件（硬度HRC45以上） 如高锰钢、高速钢、淬火钢等，典型零部件包括轧臼壁、高速钢轧辊、 淬硬齿轮/齿轮轴、轴承、滚珠丝杠、模具等。 推荐BN-S10、BN-S20、BN-S200、BN-H10、BN-H21牌号CBN刀具 普通灰铸铁（HT150/200/250/300） 如发动机缸体 / 缸盖、刹车盘、制动鼓、皮带轮、离合器压盘等均属于 普通灰铸铁。 推荐BN-S300、BNK30、BN-K20牌号CBN刀具。
CBN刀具加工工件时是否添加切削液？
一般不加切削液，尤其是整体式CBN刀具，如果必须 添加切削液的情况下可联系刀具工程师沟通选择合适 的切削液。
CBN刀具贵不贵？1片多少钱？
CBN刀具价格相比硬质合金刀具肯定是高的，规格不 同价格也不同，具体价格需致电刀具公司咨询。（华 菱超硬咨询电话：0371-86566583） CBN刀具没有明确的寿命值，由于被加工工件的尺寸， 精度，光洁度等不同，其寿命也不同，具体需要跟各 公司的刀具工程师进行沟通，从而获得一个大概的范 围。 可以重磨，但是普通砂轮磨不动，需要购买金刚石砂 轮进行磨削。
CBN烧结体——聚晶立方氮化硼CBN( Cubic Boron Nitride)。从此，CBN（立方氮化
硼）以它优越的切削性能应用于切削加工高硬度铁、钢件等黑色金属材料。 CBN刀具的结合剂可归纳为3大类： （1）金属结合剂，如Ti、Co、Ni. Cu、Cr、W等金属或合金，在高温下易软化，影响
刀具寿命；
工作台进给速度（vf）
vf=fz*z*n（mm/min） fz:每刃进给量（mm/min） z：铣刀刃数 n:主轴转速
