基础类型及基础方案的选择 (2)

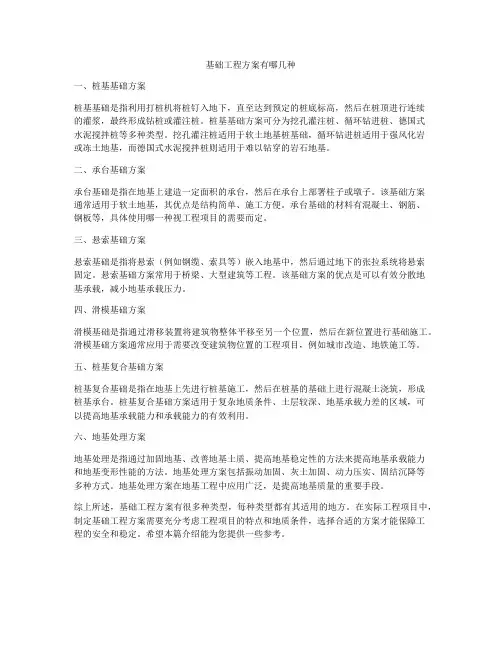

基础工程方案有哪几种
基础工程方案有哪几种一、桩基基础方案桩基基础是指利用打桩机将桩钉入地下，直至达到预定的桩底标高，然后在桩顶进行连续的灌浆，最终形成钻桩或灌注桩。
桩基基础方案可分为挖孔灌注桩、循环钻进桩、德国式水泥搅拌桩等多种类型。
挖孔灌注桩适用于软土地基桩基础，循环钻进桩适用于强风化岩或冻土地基，而德国式水泥搅拌桩则适用于难以钻穿的岩石地基。
二、承台基础方案承台基础是指在地基上建造一定面积的承台，然后在承台上部署柱子或墩子。
该基础方案通常适用于软土地基，其优点是结构简单、施工方便。
承台基础的材料有混凝土、钢筋、钢板等，具体使用哪一种视工程项目的需要而定。
三、悬索基础方案悬索基础是指将悬索（例如钢缆、索具等）嵌入地基中，然后通过地下的张拉系统将悬索固定。
悬索基础方案常用于桥梁、大型建筑等工程。
该基础方案的优点是可以有效分散地基承载，减小地基承载压力。
四、滑模基础方案滑模基础是指通过滑移装置将建筑物整体平移至另一个位置，然后在新位置进行基础施工。
滑模基础方案通常应用于需要改变建筑物位置的工程项目，例如城市改造、地铁施工等。
五、桩基复合基础方案桩基复合基础是指在地基上先进行桩基施工，然后在桩基的基础上进行混凝土浇筑，形成桩基承台。
桩基复合基础方案适用于复杂地质条件、土层较深、地基承载力差的区域，可以提高地基承载能力和承载能力的有效利用。
六、地基处理方案地基处理是指通过加固地基、改善地基土质、提高地基稳定性的方法来提高地基承载能力和地基变形性能的方法。
地基处理方案包括振动加固、灰土加固、动力压实、固结沉降等多种方式。
地基处理方案在地基工程中应用广泛，是提高地基质量的重要手段。
综上所述，基础工程方案有很多种类型，每种类型都有其适用的地方。
在实际工程项目中，制定基础工程方案需要充分考虑工程项目的特点和地质条件，选择合适的方案才能保障工程的安全和稳定。
希望本篇介绍能为您提供一些参考。

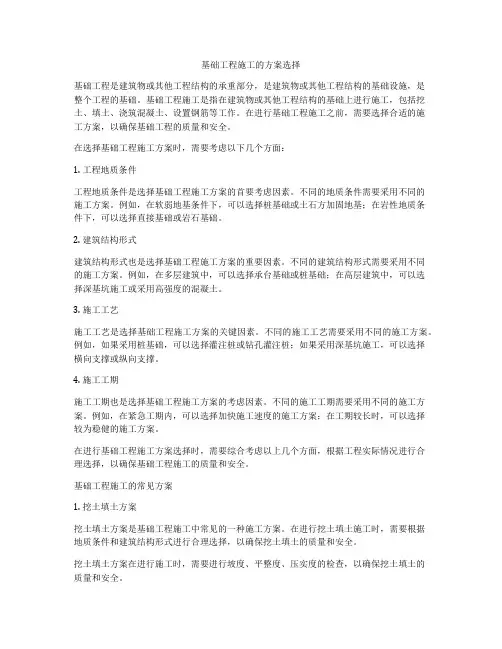

基础工程施工的方案选择
基础工程施工的方案选择基础工程是建筑物或其他工程结构的承重部分，是建筑物或其他工程结构的基础设施，是整个工程的基础。
基础工程施工是指在建筑物或其他工程结构的基础上进行施工，包括挖土、填土、浇筑混凝土、设置钢筋等工作。
在进行基础工程施工之前，需要选择合适的施工方案，以确保基础工程的质量和安全。
在选择基础工程施工方案时，需要考虑以下几个方面：1. 工程地质条件工程地质条件是选择基础工程施工方案的首要考虑因素。
不同的地质条件需要采用不同的施工方案。
例如，在软弱地基条件下，可以选择桩基础或土石方加固地基；在岩性地质条件下，可以选择直接基础或岩石基础。
2. 建筑结构形式建筑结构形式也是选择基础工程施工方案的重要因素。
不同的建筑结构形式需要采用不同的施工方案。
例如，在多层建筑中，可以选择承台基础或桩基础；在高层建筑中，可以选择深基坑施工或采用高强度的混凝土。
3. 施工工艺施工工艺是选择基础工程施工方案的关键因素。
不同的施工工艺需要采用不同的施工方案。
例如，如果采用桩基础，可以选择灌注桩或钻孔灌注桩；如果采用深基坑施工，可以选择横向支撑或纵向支撑。
4. 施工工期施工工期也是选择基础工程施工方案的考虑因素。
不同的施工工期需要采用不同的施工方案。
例如，在紧急工期内，可以选择加快施工速度的施工方案；在工期较长时，可以选择较为稳健的施工方案。
在进行基础工程施工方案选择时，需要综合考虑以上几个方面，根据工程实际情况进行合理选择，以确保基础工程施工的质量和安全。
基础工程施工的常见方案1. 挖土填土方案挖土填土方案是基础工程施工中常见的一种施工方案。
在进行挖土填土施工时，需要根据地质条件和建筑结构形式进行合理选择，以确保挖土填土的质量和安全。
挖土填土方案在进行施工时，需要进行坡度、平整度、压实度的检查，以确保挖土填土的质量和安全。
2. 浇筑混凝土方案浇筑混凝土方案是基础工程施工中常见的一种施工方案。
在进行浇筑混凝土时，需要根据建筑结构形式和施工工艺进行合理选择，以确保浇筑混凝土的质量和安全。
基础类型及基础方案的选择
复合地基
桩基础 one of
aligned company with Microsoft Ltd, and we develop and provide the design templates for Office 97, 2000, and XP.
themegallery
LOGO
1.1.3 条形基础施工现场
坚硬土层或岩层上。桩侧较软弱土对桩身的摩擦作用很小，其摩擦力可忽 略不计。
(2)摩擦桩——是指沉入软弱土层一定深度通过桩侧土的摩擦作用，将 上部荷载传递扩散于桩周围土中，桩端土也起一定的支承作用，桩尖支承 的土不甚密实，桩相对于土有一定的相对位移时，即具有摩擦桩的作用。
(3)介于上述两者之间的： 摩擦端承桩——以端承为主，摩擦为辅的桩。 端承摩擦桩——以摩擦为主，端承为辅的桩。绝大部分的桩都是这种
themegallery
LOGO
1.1.4 天然地基浅基础之筏板基础
themegallery
LOGO
1.1.5 筏板基础施工现场
themegallery
LOGO
1.2.1 地基处理----水泥土搅拌桩
设备
成型后的桩
搅拌头
themegallery
LOGO
1.2.2 杉木桩
多用于浅层软弱，2-3m 下有较好土层的简单处理 桩长一般2.5m-3.5m
振动沉入等方法，使桩沉入地下。 ②灌注桩 又叫现浇桩，直接在设计桩位的地基上成孔，在孔内放置钢筋笼
或不放钢筋，后在孔内灌筑混凝土而成桩。 与预制桩相比，可节省钢材，在持力层起伏不平时，桩长可根据
实际情况设计。
themegallery
LOGO
4.1 桩基础类型
基础的类型与分类
基础的类型与构造一、基础的埋深1.基础埋深：指室外设计地坪到基础底面的距离。
浅基础：基础的埋置深度小于5m。
深基础：基础的埋置深度大于5m。
基础的最小埋置深度不小于500mm。
2.影响基础埋置深度的因素(1)建筑物的使用要求、基础型式及荷载(2)工程地质与水文地质条件a.工程地质条件在满足地基稳定和变形要求的前提下，要尽量浅埋。
当浅层土不能满足要求时，可考虑深埋，但应与其它方案比较。
b.水文地质条件尽量将基础埋置在地下水位200mm以上，如果地下水位较高，基础不得不埋在地下水中时，应将基础置于最低水位200mm以下。
(3)土的冻结深度的影响基础底面必须置于冰冻线以下200mm。
(4)相邻建筑物基础的埋深新建基础应低于相邻原有基础。
如埋深大于原有基础，则必须保持一定的距离。
基础间净距是基础底面高差的1～2倍。
(5)其它基础底面要底于室外设计地面不少于。
二、基础的分类1.按材料的受力特点分类(1)刚性基础：是用刚性材料建造，受刚性限制的基础。
如混凝土基础、砖基础、毛石基础、灰土基础。
通常用在层数不太高或地基条件很好的地区(2)柔性基础：是指基础宽度的加大不受刚性角限制，抗压、抗拉强度都很高，如钢筋混凝土基础。
钢筋混凝土基础用的最广(1)刚性基础(2)柔性基础2.按基础的构造形式(1)单独基础单独基础是独立的块状形式，常用断面形式有踏步形、锥形、杯形。
适用于多层框架结构或厂房排架柱下基础，其材料通常采用钢筋混凝土、素混凝土等。
(2)条形基础基础是连续带形，也称带形基础。
有墙下条形基础和柱下条形基础。
1）墙下条形基础：一般用于多层混合结构的承重墙下。
2）柱下条形基础：为增加基底面积或增强整体刚度，以减少不均匀沉降，常用钢筋混凝土条形基础，将各柱下基础用基础梁相互连接成一体，形成井格基础。
(3)满堂基础（用板梁墙柱组合浇筑而成的基础）底宽在3m以上且底面积在20㎡以上的为满堂基础(满堂桩承台)一般有板式（也叫无梁式）满堂基础、梁板式（也叫片筏式）满堂基础和箱形基础三种形式。

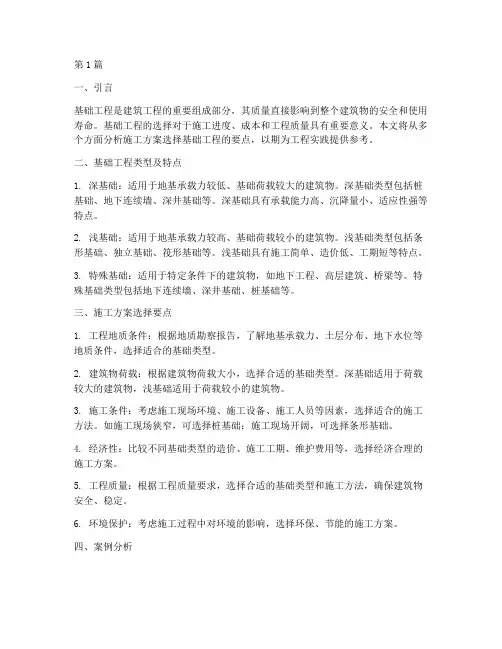

施工方案选择基础工程(3篇)
第1篇一、引言基础工程是建筑工程的重要组成部分，其质量直接影响到整个建筑物的安全和使用寿命。
基础工程的选择对于施工进度、成本和工程质量具有重要意义。
本文将从多个方面分析施工方案选择基础工程的要点，以期为工程实践提供参考。
二、基础工程类型及特点1. 深基础：适用于地基承载力较低、基础荷载较大的建筑物。
深基础类型包括桩基础、地下连续墙、深井基础等。
深基础具有承载能力高、沉降量小、适应性强等特点。
2. 浅基础：适用于地基承载力较高、基础荷载较小的建筑物。
浅基础类型包括条形基础、独立基础、筏形基础等。
浅基础具有施工简单、造价低、工期短等特点。
3. 特殊基础：适用于特定条件下的建筑物，如地下工程、高层建筑、桥梁等。
特殊基础类型包括地下连续墙、深井基础、桩基础等。
三、施工方案选择要点1. 工程地质条件：根据地质勘察报告，了解地基承载力、土层分布、地下水位等地质条件，选择适合的基础类型。
2. 建筑物荷载：根据建筑物荷载大小，选择合适的基础类型。
深基础适用于荷载较大的建筑物，浅基础适用于荷载较小的建筑物。
3. 施工条件：考虑施工现场环境、施工设备、施工人员等因素，选择适合的施工方法。
如施工现场狭窄，可选择桩基础；施工现场开阔，可选择条形基础。
4. 经济性：比较不同基础类型的造价、施工工期、维护费用等，选择经济合理的施工方案。
5. 工程质量：根据工程质量要求，选择合适的基础类型和施工方法，确保建筑物安全、稳定。
6. 环境保护：考虑施工过程中对环境的影响，选择环保、节能的施工方案。
四、案例分析以某住宅小区为例，该项目地处软土地基，建筑物荷载较大。
经过分析，我们选择了桩基础作为施工方案。
1. 工程地质条件：地质勘察报告显示，地基承载力较低，土层分布不均匀，地下水位较高。
2. 建筑物荷载：住宅小区建筑物荷载较大，深基础能提供足够的承载力。
3. 施工条件：施工现场开阔，桩基础施工方便。
4. 经济性：桩基础造价相对较高，但考虑到地基承载力较低，选择桩基础能确保建筑物安全，长期来看具有较好的经济效益。
基础工程分几类方案设计
基础工程分几类方案设计基础工程设计方案可以分为几类，包括浅基础、深基础、地下结构和地下管道等几种。
不同类型的基础工程需要不同的设计理念和方法，下面将分别介绍这几种基础工程的设计方案。
首先是浅基础的设计方案。
浅基础是指基础工程的地面部分，通常是指承重墙、梁、柱等。
它的深度相对较浅，主要承受轻至中等重量的建筑物负荷。
浅基础设计方案需要考虑地质条件、荷载大小、土壤类型等因素，通常采用的设计方法包括直接基础、条形基础、板基础等。
设计师需要根据具体情况选择合适的设计方案，确保基础的稳定性和安全性。
其次是深基础的设计方案。
深基础是指基础工程的地下部分，通常是指承重墙、桩等。
它的深度相对较深，主要承受中等至重量级的建筑物负荷。
深基础设计方案需要考虑地质条件、荷载大小、土壤类型等因素，通常采用的设计方法包括钻孔灌注桩、搅拌桩、压桩等。
设计师需要根据具体情况选择合适的设计方案，确保基础的稳定性和安全性。
第三是地下结构的设计方案。
地下结构是指建筑物或其他工程项目中地下的结构，通常包括地下室、地下通道、隧道等。
地下结构的设计方案需要考虑地质条件、地下水位、建筑物使用要求等因素，通常采用的设计方法包括明挖、盾构、顶管等。
设计师需要根据具体情况选择合适的设计方案，确保地下结构的稳定性和安全性。
最后是地下管道的设计方案。
地下管道是指建筑物或其他工程项目中地下的管道系统，通常包括给水管道、排水管道、天然气管道等。
地下管道的设计方案需要考虑地质条件、土壤类型、管道使用要求等因素，通常采用的设计方法包括开挖铺设、顶管铺设、隧道铺设等。
设计师需要根据具体情况选择合适的设计方案，确保地下管道的稳定性和安全性。
在进行基础工程设计时，设计师需要充分了解工程项目的具体情况，包括地质条件、气候条件、使用环境等，选择合适的设计方案，确保基础工程的稳定性和安全性。
同时，在设计过程中，设计师需要考虑施工的可行性和经济性，确保设计方案的实施顺利进行。
简述基础工程常用的几种基础形式和适用条件
简述基础工程常用的几种基础形式和适用条件基础工程是建筑工程中最重要的一部分，其质量直接影响到建筑物的安全和稳定性。
在实际工程建设中，不同的地质条件和建筑物类型需要采用不同的基础形式。
以下简述基础工程常用的几种基础形式和适用条件。
一、浅基础
浅基础是指埋深较浅的基础，一般在2米以内。
其适用于地基较为坚实、土壤承载力较高、建筑物荷载较小的情况下。
浅基础常用的形式有基础板、筏式基础、桩基础等。
二、深基础
深基础是指埋深较深的基础，一般在2米以上，可以穿透地表层，直接承担建筑物的荷载。
其适用于地基较差、土层较深、建筑物荷载较大的情况下。
深基础常用的形式有钢筋混凝土桩基础、钢管桩基础、预应力桩基础等。
三、悬挂基础
悬挂基础是一种特殊的基础形式，其结构是通过悬挂在上方的建筑结构或支撑物上来承受荷载的。
其适用于地基较为薄弱、土壤承载力极低、建筑物无法直接承载荷载的情况下。
四、混合基础
混合基础是将浅基础和深基础结合起来使用的一种基础形式。
其适用于地质条件复杂、建筑物荷载不均匀的情况下。
混合基础常用的形式有浅基础加钢筋混凝土柱、深基础加基础板等。
总之，不同的地质条件和建筑物类型需要采用不同的基础形式，才能确保建筑物的安全和稳定。
在基础工程设计和施工中，需要进行详细的勘察和分析，选择合适的基础形式，确保工程的质量和安全。
基础工程施工方案选择
基础工程施工方案选择1.基础工程施工方案的重要性基础工程是整个建筑物或其他设施的支撑和承重部分，其质量和施工质量直接关系到整个工程的安全性和稳定性。
因此，选择合适的施工方案是非常重要的。
一方面，选用合适的施工方案可以有效降低工程成本，提高工程质量；另一方面，也可以减少工期，提高工程进度。
2.基础工程施工方案的选择原则基础工程施工方案的选择应遵循如下原则：(1)满足设计要求。
选择的施工方案应满足建筑设计的要求，保证基础工程的承载能力、稳定性和使用安全。
(2)合理性和经济性。
选择的施工方案应是合理、经济、实用的，能够在满足设计要求的基础上，尽可能降低工程成本和缩短工期。
(3)技术先进性。
选择的施工方案应具备技术先进性，能够采用新的材料、设备和工艺，提高工程施工的效率和质量。
(4)安全环保性。
选择的施工方案应具备安全性和环保性，保证施工过程中的安全和环保要求得以满足。
(5)施工条件适应性。
选择的施工方案应适应当地的地质和气候条件，能够在不同的地理环境下进行施工。
3.基础工程施工方案的选择方法基础工程施工方案的选择主要包括设计方案确定、施工方案优选和施工工艺确定等环节。
(1)设计方案确定。
在进行基础工程施工前，首先需要确定适合的设计方案。
设计方案的确定应包括地质勘察和地基承载力计算等，以确保基础工程设计符合地质条件和建筑物的结构要求。
(2)施工方案优选。
施工方案优选是根据设计方案和施工条件，选择适合的施工方案。
在施工方案优选时，需要考虑工程的地质条件、施工工艺、设备条件、人力资源等因素，综合分析各施工方案的优缺点，进行比较和评价，最终确定最佳的施工方案。
(3)施工工艺确定。
施工方案确定后，还需要确定具体的施工工艺。
施工工艺的确定应包括施工方法、施工工序、施工设备、施工工艺流程等内容，以确保施工过程安全、高效、质量可控。
4.基础工程施工方案的常见选择根据不同的地质条件和建筑物的结构要求，基础工程的施工方案一般包括：浅基础、深基础和特殊基础等。
基础工程设计方案的选择
基础工程设计方案的选择摘要：本文主要介绍了基础工程设计方案的选择，通过对不同基础类型的分析，提出了选择合适基础工程设计方案的方法和原则。
同时，结合工程实例，阐述了如何根据地质条件、结构要求、经济因素等多方面因素进行综合考虑，以确保基础工程的安全、稳定和可靠。
一、引言基础工程是建筑物的重要组成部分，其设计方案的选择直接关系到整个工程的安全、稳定和可靠。
基础工程设计方案的选择需要考虑多方面因素，包括地质条件、结构要求、经济因素等。
本文将结合工程实例，对基础工程设计方案的选择进行详细阐述。
二、不同基础类型的分析1. 扩展基础：扩展基础是一种常用的基础类型，它通过扩大基础底面积来提高基础的承载能力。
扩展基础适用于地基承载力较低、荷载较小的工程。
2. 浅埋式基础：浅埋式基础是将基础埋置在地面以下的较浅位置，适用于地基承载力较好、荷载较大的工程。
3. 深埋式基础：深埋式基础是将基础埋置在地面以下的较深位置，适用于地基承载力较差、荷载很大的工程。
4. 桩基础：桩基础是通过将桩打入地基深处，将荷载传递到地基的深层承载层上。
桩基础适用于地基承载力极差、荷载非常大的工程。
三、基础工程设计方案的选择方法与原则1. 结合地质条件：基础工程设计方案的选择应充分考虑地质条件，根据地质报告中的地层分布、土层性质、地下水位等因素，选择适合的基础类型。
2. 满足结构要求：基础工程设计方案应满足结构设计的要求，确保基础具有足够的承载能力、刚度和稳定性。
3. 考虑经济因素：在满足结构和功能要求的前提下，基础工程设计方案应考虑经济因素，选择经济合理的基础类型。
4. 综合比较分析：对不同的基础工程设计方案进行综合比较分析，包括施工难度、施工周期、维护费用等方面，选择最优的设计方案。
四、工程实例分析以某高层住宅楼为基础工程设计实例，该工程地处软弱地基，地下水位较高。
根据地质条件，选择了桩基础作为基础工程设计方案。
桩基础能够将荷载传递到地基的深层承载层上，有效解决软弱地基的承载力问题。
地基与基础方案
地基与基础方案一、地基和基础的定义地基是建筑物的基础部分，位于地面以下的一部分，用于传递建筑物的重力和水平力到地下，以保证建筑物的稳定性和安全性。
地基根据建筑物的结构和地质条件的不同，可以分为浅基础和深基础两种。
基础是地基的一部分，是建筑物的基本支撑结构，承受建筑物的重力和水平力，并将其传递到地基，保证建筑物的稳定性和安全性。
基础的选择和设计对建筑物的稳定性和耐久性有着重要的影响。
二、地基类型1. 浅基础浅基础是指地基的深度相对较浅的一类基础，常见的有基础底床、基础层和坚实基础。
•基础底床：即地基上的第一层基础，用于分散建筑物的重力，保证地面的稳定性。
基础底床一般由混凝土面层或石灰石层构成，承受着建筑物的重力。
•基础层：基础层是位于基础底床之上的一层土层，用于进一步分散建筑物的重力。
基础层的厚度和材料选择需要根据地质条件和建筑物的承载能力来确定。
•坚实基础：坚实基础是指地质条件较好的地区，地基较为坚硬的一类基础。
在坚实基础上可以直接进行建筑物的施工，不需要特殊的地基处理。
浅基础适用于建筑物重量较轻、地质条件较好的场所。
2. 深基础深基础是指地基的深度相对较深的一类基础，常见的有桩基础、承台基础和连续墙基础。
•桩基础：桩基础是通过在地面以下的较深处打入钢筋混凝土桩或预制桩，将建筑物的重力和水平力传递到较深的地层，以增加地基的承载能力。
•承台基础：承台基础是将多个桩基础的顶部连接起来，形成一个承台，进一步分散建筑物的重力，提高地基的稳定性。
•连续墙基础：连续墙基础是利用深基础中的连续墙结构，通过在地下打开连续墙槽，将建筑物的重力和水平力传递到连续墙中，从而增加地基的承载能力。
深基础适用于建筑物重量较大、地质条件较差的场所。
三、地基与基础方案的选择选择合适的地基和基础方案对建筑物的稳定性和安全性至关重要。
在确定地基和基础方案时，应该考虑以下几个因素：1. 地质条件地质条件是选择地基和基础方案的重要参考因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系列讲座
建筑基础类型及其方案的选择
湖北国土资源职业学院
刘永祥2012.10
LOGO
Contents
1
基础类型概述
2
天然地基浅基础的类型及应用
3
复合地基的类型及应用
4
桩基础的类型及应用
5
案例分析
LOGO
1
基础类型
天然地基浅基础
复合地基
桩基础
250~550mm。 ②圆形空心桩 是用离心旋转法在工厂中预制，它具有用料省，自重
轻，表面积大等特点。国内铁道部门已有定型产品，其 直径有300mm、450mm和550mm，管壁厚80mm，每节 长度自2m~12m不等。
基本都是用圆桩
LOGO
4.2 桩端持力层的选择
LOGO
1.2.2 杉木桩
多用于浅层软弱，2-3m 下有较好土层的简单处理 桩长一般2.5m-3.5m
LOGO
1.3.1 静压管桩施工现场
静压管桩的优点是：无振动、无噪音、桩身质量好、单桩承载力大 缺点是：造价高、设备笨重、有一定的挤土效应、不宜承受较大的侧限压力
沉桩能力有限
LOGO
1.3.1 静压管桩
静压管桩是在工厂里生产好经检验合格后运 到工地的，其桩身质量好是其优点之一。
LOGO
1.3.1 静压管桩施工现场
静压管桩单节长度一般为10m左右，节与节之间采取焊接方式，可以承 受很大的压应力，但不可承受较大的拉应力，故作为抗浮桩宜用单节桩
LOGO
4.1、桩基础类型
6、按成孔方法分 ①非挤土桩 泥浆护壁灌筑桩、人工挖孔灌筑桩，应用 较广。 ②部分挤土桩 先钻孔后打入。 ③挤土桩 打入桩，典型桩型为预制桩、沉管灌注桩。
LOGO
4.1、桩基础类型
7、按制作工艺分 ①预制桩 钢筋混凝土预制桩是在工厂或施工现场预制，用静压、锤击打入、
其它的：长螺旋多用Φ400、500 沉管桩多用Φ325、377
挖孔桩桩身多用Φ800、1000、1200
桩径
LOGO
4.5 桩型的选择
预制管桩：一般多用1000-1500KN
钻（冲、旋挖）孔桩： 一般多用2000-4000KN
其它的：长螺旋多用300-1000KN 沉管桩多用300-800KN
LOGO
4.3 桩型的选择
决策
拍板！
论证
该桩型的沉（成）桩能力？
预估
承载力是否对等、造价如何？
了解
该桩型本地区有无？
LOGO
4.4 桩型的选择
预制管桩：一般多用Φ300、400、500
钻（冲、旋挖）孔桩：一般多用 Φ600、800、1000、1200
LOGO
1.3.6 沉管灌注桩
优点：造价便宜、 施工速度较快
缺点：噪音大、 振动大 沉桩能力有限 桩身质量一般
LOGO
1.3.6 沉管灌注桩
LOGO
l L
1.3.7 人工挖孔桩
4、水泥土搅拌桩如同“千层饼”，桩身强度不均匀，不宜用于荷载较 大的独立基础，且其上宜用整体性较好的条基及十字交叉梁基础。
5、对荷载较大的框架结构建筑，应慎用，如必须使用，则其上宜用整 体性较好的条基及十字交叉梁基础，但基础梁的宽度将非常大，并不 一定比桩基便宜。
浆
加
筋
法
↓
聚锚加树 合固筋根 物 技土 桩
术
托
换
技
术
↓
基锚 础杆 托压 换桩
LOGO
3.2 地基处理方法的方案选择
粘 土 粉、细砂
堆载预压
软弱、透水
砂 井 法 软弱、透水性小
真空预压
软弱
强夯法
非饱和
★
振冲挤密
粘性小
★
砂桩
松
振冲碎石桩
软弱
水泥土搅拌桩
软弱
灌浆法
可作为桩端持力层 的岩土层
硬塑和坚硬的粘性土 中密、密实的砂性土
风化及新鲜岩层
对桩基勘察的孔深而 言就是寻找这些岩土 层并深入该层一定
深度
LOGO
4.3 桩型的选择
选用原则
安全 （承载力要对等）
经济 （造价上有竞争力）
施工可行 （沉、成桩俱佳）
合适的桩+对应的持 力层+合理的施工工艺
复合地基
桩基础 one of
aligned company with Microsoft Ltd, and we develop and provide the design templates for Office 97, 2000, and XP.
LOGO
对高层建筑：可按每平米15KN，计算基底压力，P=15*层数，再与地基 土承载力设计值比较，满足要求则可进一步论证天然地基。
注意点：以上的对应关系是常规感觉，具体情况还要具体对待。如持力层 的厚度的影响、地下水对施工的影响、周边环境的影响等也要综合考虑。
LOGO
1.1.1 天然地基浅基础之独立基础
基础直接坐落在天然的未经加固的土层之上
LOGO
1.1.2 天然地基浅基础之条基
基础类型
天然地基浅基础
is a Design Digital Content & Contents mall developed by Guild Design Inc.
。
LOGO
4.1、桩基础类型
2、按承载性质不同 (1)端承桩——是指穿过软弱土层并将建筑物的荷载通过桩传递到桩端
坚硬土层或岩层上。桩侧较软弱土对桩身的摩擦作用很小，其摩擦力可忽 略不计。
(2)摩擦桩——是指沉入软弱土层一定深度通过桩侧土的摩擦作用，将 上部荷载传递扩散于桩周围土中，桩端土也起一定的支承作用，桩尖支承 的土不甚密实，桩相对于土有一定的相对位移时，即具有摩擦桩的作用。
孔底沉渣相对可控。缺点：无法适应硬质岩石。
LOGO
1.3.4 冲孔桩
优点：设备轻便、台班施工成本低、可用于硬质岩层 缺点：施工效率较低
LOGO
1.3.5 长螺旋钻孔压灌桩
优点：无振动、无噪音、价格适中 缺点：对硬质岩层不适用
振动沉入等方法，使桩沉入地下。 ②灌注桩 又叫现浇桩，直接在设计桩位的地基上成孔，在孔内放置钢筋笼
或不放钢筋，后在孔内灌筑混凝土而成桩。 与预制桩相比，可节省钢材，在持力层起伏不平时，桩长可根据
实际情况设计。
LOGO
4.1 桩基础类型
8、按截面形式分 ①方形截面桩 制作、运输和堆放比较方便，截面边长一般为
(3)介于上述两者之间的： 摩擦端承桩——以端承为主，摩擦为辅的桩。 端承摩擦桩——以摩擦为主，端承为辅的桩。绝大部分的桩都是这种
类型
LOGO
4.1、桩基础类型
3、按桩身的材料不同 ①钢筋混凝土桩 可以预制也可以现浇。根据设计，桩的长度和截面尺寸可任意选择。 ②钢桩 常用的有直径250~1200mm的钢管桩和宽翼工字形钢桩。钢桩的承载力 较大，起吊、运输、沉桩、接桩都较方便，但消耗钢材多，造价高。我国目 前只在少数重点工程中使用。如上海宝山钢铁总厂工程中，重要的和高速运 转的设备基础和柱基础使用了大量的直径914.4mm和600mm，长60mm左 右的钢管桩。 ③木桩 目前已很少使用，只在某些加固工程或能就地取材临时工程中使用。在地 下水位以下时，木材有很好的耐久性，而在干湿交替的环境下，极易腐蚀。
LOGO
4.1、桩基础类型
4、按桩的使用功能分 ①竖向抗压桩 ②竖向抗拔桩 ③水平荷载桩 ④复合受力桩
LOGO
4.1、桩基础类型
5、按桩直径大小分 ①小直径桩 d ≤250mm ②中等直径桩 250mm< d < 600mm ③大直径桩 d ≥ 600mm
1、水泥土搅拌桩用于正常固结的软土、粘性土及砂土，不宜用于承载 力较高的（大于150KPa)、含水量较小的（小于30%）土层。
2、处理深度以8-12m之间为最佳，如超过13-15m，则再增加桩长对复 合地基承载力的影响就不明显了。
3、不宜用于酸性较强的土层，以免影响水泥的水解水化反应，故有机 质含量宜小于5%。在勘察时对淤泥质土应提供土层的有机质含量。
LOGO
1.1.4 天然地基浅基础之筏板基础
LOGO
1.1.5 筏板基础施工现场
LOGO
1.2.1 地基处理----水泥土搅拌桩
设备
成型后的桩
搅拌头
LOGO
1.3.2 钻孔桩施工现场
钻孔桩的优点：桩径大、沉桩能力强、单桩承载力大、设备轻便 缺点：采取泥浆护壁造成孔底沉渣厚，影响桩端阻力发挥、有一定泥浆污染
LOGO
1.3.3 旋挖桩施工现场
优点：施工速度快、对常规正反循环钻孔桩无法对付的大粒径卵石适应性强
★
★
锚杆压桩
★
★
砂土
★ ★ 松
★
杂填土
注
泥炭土不适用
★
★ 抗剪强度低时慎用
★
★
用于纠偏与基础加固
LOGO
3.3地基处理方案的选择
目前用得最多的是水泥土搅拌桩和CFG，其它方式渐趋弱化。CFG类似 于刚性桩，其选择可参考长螺旋钻孔压管桩。水泥土搅拌桩在使用时 有以下几点需要注意：
d b
D
hb h2
hc
LOGO
1.3.8 钢板桩
多用于基坑支护
LOGO
2 地基基础方案的总体选择
