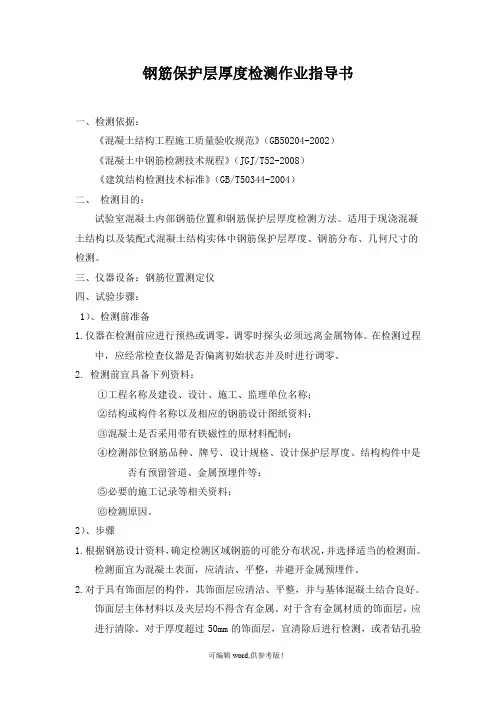

钢筋保护层厚度检测作业指导书一、检测依据：《混凝土结构工程施工质量验收规范》（GB50204-2002）《混凝土中钢筋检测技术规程》（JGJ/T52-2008）《建筑结构检测技术标准》（GB/T50344-2004）二、检测目的：试验室混凝土内部钢筋位置和钢筋保护层厚度检测方法。
适用于现浇混凝土结构以及装配式混凝土结构实体中钢筋保护层厚度、钢筋分布、几何尺寸的检测。
三、仪器设备：钢筋位置测定仪四、试验步骤：1）、检测前准备1.仪器在检测前应进行预热或调零，调零时探头必须远离金属物体。
在检测过程中，应经常检查仪器是否偏离初始状态并及时进行调零。
2. 检测前宜具备下列资料：①工程名称及建设、设计、施工、监理单位名称；②结构或构件名称以及相应的钢筋设计图纸资料；③混凝土是否采用带有铁磁性的原材料配制；④检测部位钢筋品种、牌号、设计规格、设计保护层厚度、结构构件中是否有预留管道、金属预埋件等；⑤必要的施工记录等相关资料；⑥检测原因。
2）、步骤1.根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面。
检测面宜为混凝土表面，应清洁、平整，并避开金属预埋件。
2.对于具有饰面层的构件，其饰面层应清洁、平整，并与基体混凝土结合良好。
饰面层主体材料以及夹层均不得含有金属。
对于含有金属材质的饰面层，应进行清除。
对于厚度超过50mm的饰面层，宜清除后进行检测，或者钻孔验证。
不得在架空的饰面层上进行检测。
3.对于含有铁磁性原材料的混凝土应进行足够的实验室验证后方可进行检测。
4.钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：①钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；②对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
③对于钢筋分布或几何尺寸的检测根据委托方要求进行检验。
混凝土工程作业指导书

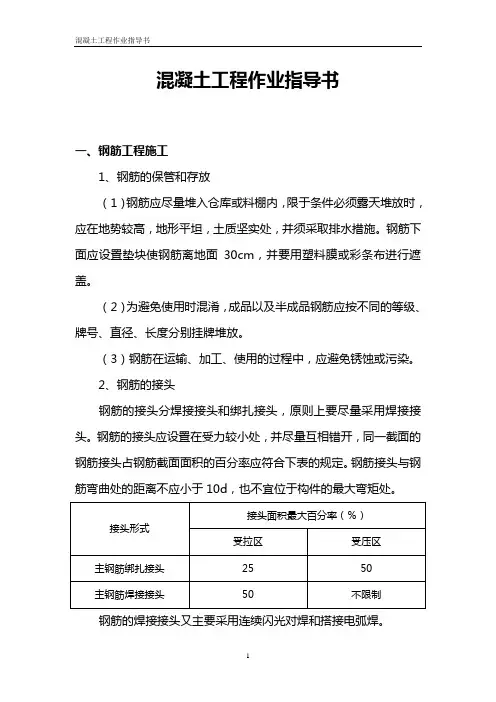

混凝土工程作业指导书一、钢筋工程施工1、钢筋的保管和存放（1）钢筋应尽量堆入仓库或料棚内，限于条件必须露天堆放时，应在地势较高，地形平坦，土质坚实处，并须采取排水措施。
钢筋下面应设置垫块使钢筋离地面30cm，并要用塑料膜或彩条布进行遮盖。
（2）为避免使用时混淆，成品以及半成品钢筋应按不同的等级、牌号、直径、长度分别挂牌堆放。
（3）钢筋在运输、加工、使用的过程中，应避免锈蚀或污染。
2、钢筋的接头钢筋的接头分焊接接头和绑扎接头，原则上要尽量采用焊接接头。
钢筋的接头应设置在受力较小处，并尽量互相错开，同一截面的钢筋接头占钢筋截面面积的百分率应符合下表的规定。
钢筋接头与钢筋弯曲处的距离不应小于10d，也不宜位于构件的最大弯矩处。
钢筋的焊接接头又主要采用连续闪光对焊和搭接电弧焊。
（1）连续闪光对焊①连续闪光对焊的施工工艺连续闪光对焊包括连续闪光和顶锻过程。
施焊时，先闭合一次电路，使两钢筋端轻微接触，此时端面的间隙中喷出火花般的金属微粒—闪光，接着即徐徐移动钢筋使两端面仍保持轻微接触，形成连续闪光过程。
待闪光达到规定程度（烧平端面、闪掉杂质、热至熔化）即以一定的压力迅速顶锻。
先带电顶锻，再无电顶锻到一定长度，焊接头即告完成。
②连续闪光对焊的操作要点和注意事项A、焊接前应先调整变压器级次，接通冷却水，检查对焊机各部件和接地情况后，方可开始工作。
B、工作前和变换钢筋级别或直径时，均应按有关规定先进行试焊，作拉力和冷弯试验，合格后方可成批焊接。
C、焊接前应将钢筋端头电极钳口部位处的铁锈，污物清除，以利电流通过，防止钳口处接触不良而引起“打火”。
D、钢筋接头应保持顺直，如有弯扭应调直或切除，电极钳口应固定牢靠，并使两钢筋处在同一轴线上。
E、对Ⅰ、Ⅱ级钢筋采用预热闪光焊时，其操作要点是：一次闪光，闪平为准；充分预热，频率要高；二次闪光，短、稳、强烈；顶锻过程快速有力。
F、焊接完毕，应待接头处由红色转黑色之后才能松开夹具，平稳的取出钢筋，以防接头发生弯曲。
作业指导书

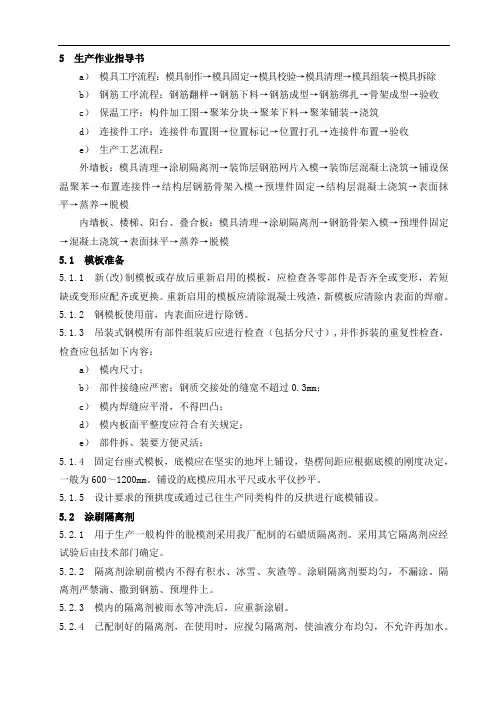

5 生产作业指导书a）模具工序流程：模具制作→模具固定→模具校验→模具清理→模具组装→模具拆除b）钢筋工序流程：钢筋翻样→钢筋下料→钢筋成型→钢筋绑扎→骨架成型→验收c）保温工序：构件加工图→聚苯分块→聚苯下料→聚苯铺装→浇筑d）连接件工序：连接件布置图→位置标记→位置打孔→连接件布置→验收e）生产工艺流程：外墙板：模具清理→涂刷隔离剂→装饰层钢筋网片入模→装饰层混凝土浇筑→铺设保温聚苯→布置连接件→结构层钢筋骨架入模→预埋件固定→结构层混凝土浇筑→表面抹平→蒸养→脱模内墙板、楼梯、阳台、叠合板：模具清理→涂刷隔离剂→钢筋骨架入模→预埋件固定→混凝土浇筑→表面抹平→蒸养→脱模5.1 模板准备5.1.1 新(改)制模板或存放后重新启用的模板，应检查各零部件是否齐全或变形，若短缺或变形应配齐或更换。
重新启用的模板应清除混凝土残渣，新模板应清除内表面的焊瘤。
5.1.2 钢模板使用前，内表面应进行除锈。
5.1.3 吊装式钢模所有部件组装后应进行检查（包括分尺寸）,并作拆装的重复性检查，检查应包括如下内容：a）模内尺寸；b）部件接缝应严密；钢质交接处的缝宽不超过0.3mm；c）模内焊缝应平滑，不得凹凸；d）模内板面平整度应符合有关规定；e）部件拆、装要方便灵活；5.1.4 固定台座式模板，底模应在坚实的地坪上铺设，垫楞间距应根据底模的刚度决定，一般为600～1200mm。
铺设的底模应用水平尺或水平仪抄平。
5.1.5 设计要求的预拱度或通过已往生产同类构件的反拱进行底模铺设。
5.2 涂刷隔离剂5.2.1 用于生产一般构件的脱模剂采用我厂配制的石蜡质隔离剂。
采用其它隔离剂应经试验后由技术部门确定。
5.2.2 隔离剂涂刷前模内不得有积水、冰雪、灰渣等。
涂刷隔离剂要均匀，不漏涂。
隔离剂严禁滴、撒到钢筋、预埋件上。
5.2.3 模内的隔离剂被雨水等冲洗后，应重新涂刷。
5.2.4 已配制好的隔离剂，在使用时，应搅匀隔离剂，使油液分布均匀，不允许再加水。
作业指导书——结构实体钢筋保护层厚度及间距检验(按GB50204-2015编制)
作业指导书——结构实体钢筋保护层厚度及间距检验(按GB50204-2015编制)结构实体钢筋保护层厚度及间距检验1适用范围本作业指导书适用于普通混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测，不适用于含有铁磁性物质的混凝土检测。
2 执行标准GB 50204-2015 《混凝土结构工程施工质量验收规范》GB/T 50344-2004 《建筑结构检测技术标准》JGJ/T 152-2008 《混凝土中钢筋检测技术规程》GB/T 50784-2013《混凝土结构现场检测技术标准》3仪器设备钢筋探测仪或雷达仪。
检测前首先验证仪器必须检定合格，检定日期在有效期内。
4检测目的检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。
钢筋保护层厚度检验是混凝土结构工程施工质量验收中结构实体检测必检项目。
检验为工程验收提供必要的依据。
本文中钢筋保护层厚度检验的抽样、数据测量、合格评定标准均按《混凝土结构工程施工质量验收规范》GB 50204-2015编制。
5资料收集在检测前，应该收集以下资料：1工程名称、结构及构件名称以及相应的钢筋设计图纸；2建设、设计施工及监理单位名称；3混凝土中含有的铁磁性物质；4检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等；5施工记录等相关资料；6检测原因。
6现场检测6.1检验构件的选取规定结构实体钢筋保护层厚度检验的构件应由均匀分布并应符合下列规定1. 对非悬挑梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验。
2.对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检验；当悬挑梁数量少于10个时，应全数检验。
3.对悬挑板，应抽取构件数量的10%且不少于20个构件进行检验；当悬挑板数量少于20个时，应全数检验。
6.2测区、测点的布置6.2.1对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；6.2.2 对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；6.2.3 对每根钢筋，应选择有代表性的不同部位量测3点取平均值（GB 50204-2015E.0.2）；6.2.4 在测定钢筋保护层厚度时须标记检测范围内设计间距相同的连续钢筋轴线位置，连续量测构件钢筋的间距。
钢筋工程作业指导书
质量体系作业文件钢筋加工作业指导书文件编号：实施日期：受控状态：(盖章受控)发放编号：发送给：XXX项目经理部编制概况编制部门：工程技术部编制人：日期：审核人职务：项目总工程师姓名：日期：批准人职务：项目经理姓名：日期：作业文件修改记录单钢筋加工作业指导书一、目的编制钢筋加工作业指导书的目的是为了更好的指导钢筋的堆码、下料、加工、焊接、绑扎及安装等施工,使现场作业人员能够正确地进行钢筋施工操作,规范施工.二、适用范围本标段内所有的钢筋制作安装三、原材料检验及存放1、钢材进场都必须有出厂合格证，使用前都必须经试验室检查，合格后方可用于施工。
2、必须按不同钢种、等级、牌号、规格及生产厂家分批验收分类堆存，不得混杂，且应立牌以资识别。
在运输、储存过程中，应避免锈蚀和污染，应堆放在仓库（棚）内，露天堆放时，应垫高并加遮盖。
四、钢筋加工1、钢筋在加工弯制前应调直，并应达到以下要求：1）、钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净。
2）、钢筋应平直、无局部折曲。
3）、加工后的钢筋，表面不应有削弱钢筋截面的伤痕。
4）、当利用冷拉方法调直钢筋时，钢筋的调直伸长率为：Ⅰ级钢筋不得超过2%；Ⅱ级、Ⅲ级钢筋不得超过1%。
2、钢筋的弯制和末端的弯钩应符合设计要求。
当设计无要求时，应符合下列规定：1）、所有受拉热扎光圆钢筋的末端应作成180度的半圆形弯钩，弯钩的弯曲直径d m不得小于2.5d，钩端应留有不小于3d的直线段。
2）、受拉热扎带肋（月牙肋、等高肋）钢筋的末端，应采用直角形弯钩，钩端的直线段长度不应小于3d，直钩的弯曲直径d m不得小于5d。
3）弯起钢筋应弯成平滑的曲线，其曲率半径r不宜小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。
3、用光圆钢筋制成的箍筋，其末端应有弯钩（半圆形、直角形或斜弯钩），弯钩的弯曲内径应大于受力钢筋直径，且不应小于箍筋直径的 2.5倍；弯钩平直部分的长度，一般结构不宜小于箍筋直径的5倍，有抗震要求的结构不应小于箍筋直径的10倍。
钢筋保护层厚度检测作业指导书
钢筋保护层厚度检测作业指导书浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i =C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，通过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；c——检测环境温度。
T3引用标准3.1《混凝土中钢筋检测技术规程》JGJ/T 152-20083.2《公路工程质量检验评定标准》JTG F80/1-20043.3《水运工程质量检验标准》JTS257-20083.4《公路水运工程质量安全督查办法》交安监发[2014]122号3.5《混凝土结构工程施工质量验收规范》GB 50204-2002（2011版）3.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-20064仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
钢筋保护层厚度检测作业指导书汇总
浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i =C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，通过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；cT——检测环境温度。
3引用标准3.1《混凝土中钢筋检测技术规程》JGJ/T 152-20083.2《公路工程质量检验评定标准》JTG F80/1-20043.3《水运工程质量检验标准》JTS257-20083.4《公路水运工程质量安全督查办法》交安监发[2014]122号3.5《混凝土结构工程施工质量验收规范》GB 50204-20023.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-20064仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
钢筋混凝土工程施工作业指导书
编号：WJZF-SGZYZDS008 钢筋工程施工作业指导书编制：审核：批准：中铁城建集团有限公司新建大冶北至阳新铁路客运专线站房及相关工程项目经理部二零一六年四月钢筋工程施工作业指导书钢筋制作一、适用范围：适用于新建大冶北至阳新铁路客运专线站房及相关工程（白沙站）钢筋工程。
二、施工准备：1、机械设备钢筋冷拉机、调直机、切断机、弯曲成型机、弯箍机、点焊机、对焊机、电弧焊机及相应吊装设备。
2、材料：各种规格、各种级别的钢筋，必须有出厂质量证明书（合格证）。
进厂（场）后须经物理性能检定。
对于进口钢材须增加化学检验，经检验合格后方能使用。
3、作业条件：⑴各种设备在操作前检修完好，保证正常运转，并符合安全要求规定。
⑵钢筋抽料。
钢筋抽料人员要熟识图纸、会审记录及现行施工规范，按图纸要求的钢筋规格、形状、尺寸、数量正确合理的填写钢筋抽料表，计算出钢筋的用量。
三、操作工艺：钢筋表面要洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可用冷拉工艺除锈，或用机械方法、手工除锈等。
钢筋调直，可用机械或人工调直。
经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减少5%。
采用冷拉方法调直的钢筋的冷拉率：Ⅰ级钢筋冷拉率不宜大于4%，Ⅱ、Ⅲ级钢筋冷拉率不宜大于1%，预制构件的吊环不得冷拉，只能用Ⅰ级热轧钢筋制作。
对不准采用冷拉钢筋的结构，钢筋调直冷拉率不得大于1%。
钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。
钢筋弯钩或弯曲：⑴钢筋弯钩。
形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。
钢筋弯曲后，弯曲处内皮收缩、外皮廷伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸，弯曲调整值见表。
钢筋弯心直径为，平直部分为3d。
钢筋弯钩增加长度的理论计算值：对装半圆弯钩为，对直弯钩为，对斜弯钩为，Ⅱ、Ⅲ级钢筋未端需作90°或135°弯折时，应按规范规定增大弯芯直径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋位置及保护层厚度
1.编制目的：
为了确保混凝土结构中的钢筋保护层厚度检测工作的正常进行，取得正确、可靠、有效的检测数据，使混凝土结构中的钢筋保护层厚度检测工作规范、有序，特制定本作业指导书。
2.检测依据
2.1 JGJ/T 152-2008《混凝土中钢筋检测技术规程》
2.2 GB50204-2002《混凝土结构工程施工质量验收规程》（2011年版）
2.3 JTG/T J21-2011《公路桥涵承载能力检测评定标准》
3.仪器设备：
3.1检测仪器包括探头、仪表和链接导线，仪表可进行模拟或者数字的指示输出，较先进的仪表还具有图形显示功能，仪器可用电池或者外接电源供电。
3.2仪器性能要求：当混凝土保护层厚度为10～50mm时，混凝土保护层厚度检测的允许误差为±1mm，钢筋间距检测的允许误差为±3mm。
3.3仪器设备每年进行一次全面检查及检定，其技术性能指标应符合规范、规程、规定的要求。
4.环境条件：
仪器能适用于温度0～40℃、相对湿度≤85%、无强磁场干扰的环境条件。
5.试验步骤：
5.1仪器准备
5.1.1开机检查：
按下开机键，检查开机显示和电池电量，若电池电量不足，及时更换电池。
5.2检测前准备
（1）检查被测混凝土表面应比较平整，扫描面无较高的突起物或浮灰。
（2）查看图纸并询问现场工作人员，在菜单界面中设置“钢筋直径”和“钢筋间距”。
（3）仪器操作：沿垂直钢筋方向匀速移动传感器，通过观察信号强度条、保护层厚度值和蜂鸣器声音可以判断钢筋位置，验证布筋方向。
蜂鸣器发出鸣叫声：此时仪器提示传感器越过一条钢筋，正向相反方向移动。
信号强度条由小逐渐变大，然后又变小：传感器逐渐接近钢筋时，信号强度条逐渐变大；反之，信号强度条变小，找到该值最大的位置，即是钢筋的准确位置。
若信号强度条无明显变化，表明传感器正沿钢筋移动。
5.3检测：
5.3.1按施工图纸在试验记录上记录轴线、钢筋直径、保护层厚度设计值、构件名称及指北针。
5.3.2 初步确定钢筋位置：将探头放置在被检测部位表面，沿被测钢筋走向的垂直方向匀速缓慢移动探头，根据信号提示判定钢筋位置，在对应钢筋位置的混凝土表面处做出标记。
5.3.3 确定箍筋或横向钢筋位置：避开被测钢筋，在中间部位沿与被测钢筋垂直方向用5.3.2的方法检测与被测钢筋垂直的箍筋或横向钢筋，并标记出其位置。
5.3.4 确定被测钢筋的检测部位：在相邻箍筋或横向钢筋的中间部位。
沿被测钢筋的垂直方向进行检测。
5.3.5 准确测量钢筋保护层厚度：设定钢筋探测仪量程范围及钢筋公称直径，沿被测钢筋轴线选择相邻钢筋影响较小位置，并应避开钢筋接头和绑丝，读取第一次检测的保护层厚度值，在被测钢筋同一位置应重复检测一次，读取第二次的保护层厚度值。
5.3.4检测完毕后，关闭主机，装入仪器套内。
6.结果评定：
6.1依据JTG/T J21-2011《公路桥涵承载能力检测评定标准》中第5.8条对混凝土桥梁钢筋保护层厚度检测进行评定：
6.2检测构件或部位的钢筋保护层厚度平均值应按式(6.2)计算：
n
n
i ni
n
D
D
∑==
1
(6.2)
式中：D ni ------钢筋保护层厚度平均值，精确到0.1mm n-------检测构件或者部位的测点数。
6.3检测构件或部位的钢筋保护层厚度特征值D ne 应按式(6.3)计算：
=
D
ne
S
K D D
p
n
- (6.3)
式中：S D -----钢筋保护层厚度实测标准差，精确到0.1mm ；
1
1
2
2
)()
(--=
∑=n n
n ni n
i D
D D S
K P -----判定系数，按下表取用。
6.4应根据检测构件或部位的钢筋保护层厚度特征值D ne 与设计值D nd 的比值，按下表的规定确定钢筋保护层厚度评定标度。
7.检测注意事项
7.1采用电磁感应法检测时，钢筋最小净间距t与钢筋保护层厚度c之比应≥1；
7.2当钢筋保护层厚度在60mm以内时，同一位置三次测定值的最大值与最小值的偏差应不大于2mm；
7.3 钢筋检测时应避开多层、网格状钢筋交叉点及钢筋接头位置；
7.4钢筋检测时应避开混凝土中预埋铁件、金属管等铁磁性物质；
7.5钢筋检测时应避开强交变电磁场（如电机、电焊机等）以及测点周边较大金属结构对检测结果的影响；
7.6检测面应为混凝土表面，并应清洁、平整，当混凝土表面粗糙不平影响精度时，应使混凝土表面达到混凝土验收标准的要求后进行测量；
7.7混凝土中钢筋严重锈蚀时，不应采用电磁感应法检测钢筋保护层厚度；
7.8当实际混凝土保护层厚度小于钢筋探测仪最小示值时，应加垫非铁磁性垫块进行检测；
7.9 检测中注意做好安全防护措施。
