天然气管道防腐分析
分析天然气长输管道的防腐措施

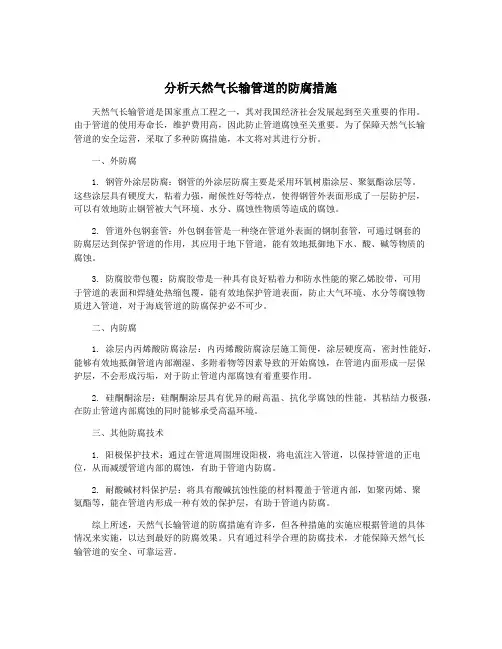

分析天然气长输管道的防腐措施天然气长输管道是国家重点工程之一，其对我国经济社会发展起到至关重要的作用。
由于管道的使用寿命长，维护费用高，因此防止管道腐蚀至关重要。
为了保障天然气长输管道的安全运营，采取了多种防腐措施，本文将对其进行分析。
一、外防腐1. 钢管外涂层防腐：钢管的外涂层防腐主要是采用环氧树脂涂层、聚氨酯涂层等。
这些涂层具有硬度大，粘着力强，耐候性好等特点，使得钢管外表面形成了一层防护层，可以有效地防止钢管被大气环境、水分、腐蚀性物质等造成的腐蚀。
2. 管道外包钢套管：外包钢套管是一种绕在管道外表面的钢制套管，可通过钢套的防腐层达到保护管道的作用，其应用于地下管道，能有效地抵御地下水、酸、碱等物质的腐蚀。
3. 防腐胶带包覆：防腐胶带是一种具有良好粘着力和防水性能的聚乙烯胶带，可用于管道的表面和焊缝处热缩包覆，能有效地保护管道表面，防止大气环境、水分等腐蚀物质进入管道，对于海底管道的防腐保护必不可少。
二、内防腐1. 涂层内丙烯酸防腐涂层：内丙烯酸防腐涂层施工简便，涂层硬度高，密封性能好，能够有效地抵御管道内部潮湿、多附着物等因素导致的开始腐蚀，在管道内面形成一层保护层，不会形成污垢，对于防止管道内部腐蚀有着重要作用。
2. 硅酮酮涂层：硅酮酮涂层具有优异的耐高温、抗化学腐蚀的性能，其粘结力极强，在防止管道内部腐蚀的同时能够承受高温环境。
三、其他防腐技术1. 阳极保护技术：通过在管道周围埋设阳极，将电流注入管道，以保持管道的正电位，从而减缓管道内部的腐蚀，有助于管道内防腐。
2. 耐酸碱材料保护层：将具有酸碱抗蚀性能的材料覆盖于管道内部，如聚丙烯、聚氨酯等，能在管道内形成一种有效的保护层，有助于管道内防腐。
综上所述，天然气长输管道的防腐措施有许多，但各种措施的实施应根据管道的具体情况来实施，以达到最好的防腐效果。
只有通过科学合理的防腐技术，才能保障天然气长输管道的安全、可靠运营。
分析天然气长输管道的防腐措施
分析天然气长输管道的防腐措施

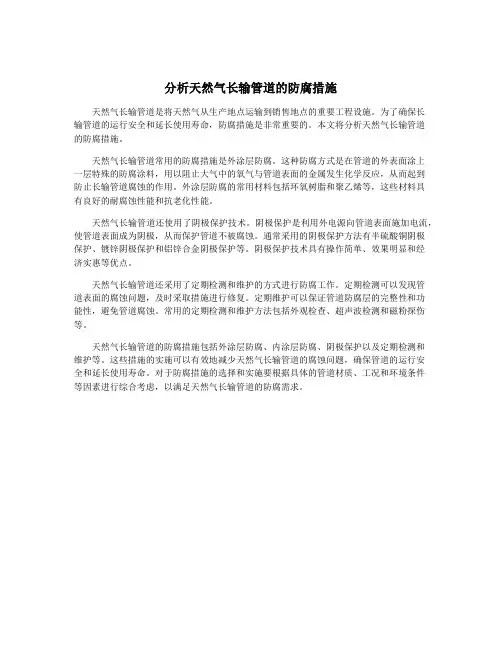

天然气长输管道是将天然气从生产地点运输到销售地点的重要工程设施。
为了确保长
输管道的运行安全和延长使用寿命，防腐措施是非常重要的。
本文将分析天然气长输管道
的防腐措施。
天然气长输管道常用的防腐措施是外涂层防腐。
这种防腐方式是在管道的外表面涂上
一层特殊的防腐涂料，用以阻止大气中的氧气与管道表面的金属发生化学反应，从而起到
防止长输管道腐蚀的作用。
外涂层防腐的常用材料包括环氧树脂和聚乙烯等，这些材料具
有良好的耐腐蚀性能和抗老化性能。
天然气长输管道还使用了阴极保护技术。
阴极保护是利用外电源向管道表面施加电流，使管道表面成为阴极，从而保护管道不被腐蚀。
通常采用的阴极保护方法有半硫酸铜阴极
保护、镀锌阴极保护和铝锌合金阴极保护等。
阴极保护技术具有操作简单、效果明显和经
济实惠等优点。
天然气长输管道还采用了定期检测和维护的方式进行防腐工作。
定期检测可以发现管
道表面的腐蚀问题，及时采取措施进行修复。
定期维护可以保证管道防腐层的完整性和功
能性，避免管道腐蚀。
常用的定期检测和维护方法包括外观检查、超声波检测和磁粉探伤等。
天然气长输管道的防腐措施包括外涂层防腐、内涂层防腐、阴极保护以及定期检测和
维护等。
这些措施的实施可以有效地减少天然气长输管道的腐蚀问题，确保管道的运行安
全和延长使用寿命。
对于防腐措施的选择和实施要根据具体的管道材质、工况和环境条件
等因素进行综合考虑，以满足天然气长输管道的防腐需求。
分析天然气长输管道的防腐措施

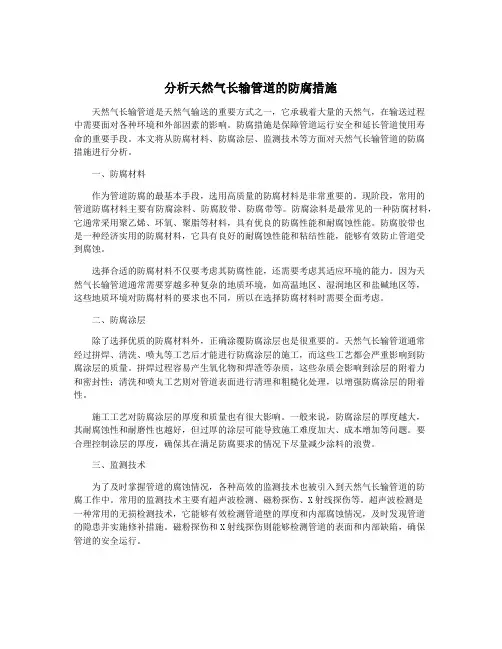

分析天然气长输管道的防腐措施天然气长输管道是天然气输送的重要方式之一，它承载着大量的天然气，在输送过程中需要面对各种环境和外部因素的影响。
防腐措施是保障管道运行安全和延长管道使用寿命的重要手段。
本文将从防腐材料、防腐涂层、监测技术等方面对天然气长输管道的防腐措施进行分析。
一、防腐材料作为管道防腐的最基本手段，选用高质量的防腐材料是非常重要的。
现阶段，常用的管道防腐材料主要有防腐涂料、防腐胶带、防腐带等。
防腐涂料是最常见的一种防腐材料，它通常采用聚乙烯、环氧、聚脂等材料，具有优良的防腐性能和耐腐蚀性能。
防腐胶带也是一种经济实用的防腐材料，它具有良好的耐腐蚀性能和粘结性能，能够有效防止管道受到腐蚀。
选择合适的防腐材料不仅要考虑其防腐性能，还需要考虑其适应环境的能力。
因为天然气长输管道通常需要穿越多种复杂的地质环境，如高温地区、湿润地区和盐碱地区等，这些地质环境对防腐材料的要求也不同，所以在选择防腐材料时需要全面考虑。
二、防腐涂层除了选择优质的防腐材料外，正确涂覆防腐涂层也是很重要的。
天然气长输管道通常经过拼焊、清洗、喷丸等工艺后才能进行防腐涂层的施工，而这些工艺都会严重影响到防腐涂层的质量。
拼焊过程容易产生氧化物和焊渣等杂质，这些杂质会影响到涂层的附着力和密封性；清洗和喷丸工艺则对管道表面进行清理和粗糙化处理，以增强防腐涂层的附着性。
施工工艺对防腐涂层的厚度和质量也有很大影响。
一般来说，防腐涂层的厚度越大，其耐腐蚀性和耐磨性也越好，但过厚的涂层可能导致施工难度加大、成本增加等问题。
要合理控制涂层的厚度，确保其在满足防腐要求的情况下尽量减少涂料的浪费。
三、监测技术为了及时掌握管道的腐蚀情况，各种高效的监测技术也被引入到天然气长输管道的防腐工作中。
常用的监测技术主要有超声波检测、磁粉探伤、X射线探伤等。
超声波检测是一种常用的无损检测技术，它能够有效检测管道壁的厚度和内部腐蚀情况，及时发现管道的隐患并实施修补措施。
分析天然气长输管道的防腐措施
分析天然气长输管道的防腐措施

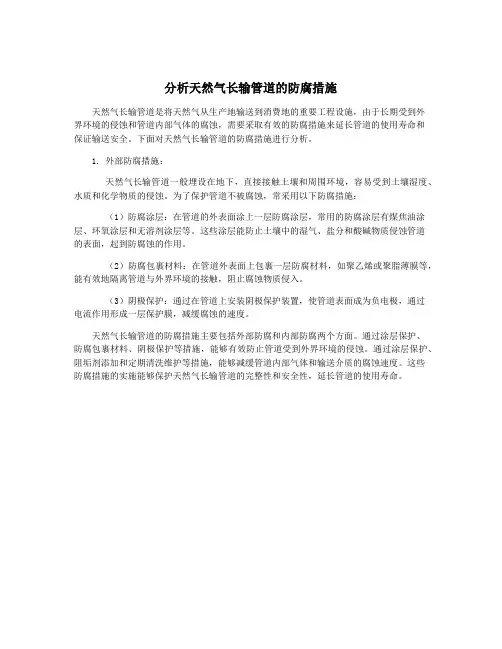

天然气长输管道是将天然气从生产地输送到消费地的重要工程设施，由于长期受到外
界环境的侵蚀和管道内部气体的腐蚀，需要采取有效的防腐措施来延长管道的使用寿命和
保证输送安全。
下面对天然气长输管道的防腐措施进行分析。
1. 外部防腐措施：
天然气长输管道一般埋设在地下，直接接触土壤和周围环境，容易受到土壤湿度、水质和化学物质的侵蚀。
为了保护管道不被腐蚀，常采用以下防腐措施：
（1）防腐涂层：在管道的外表面涂上一层防腐涂层，常用的防腐涂层有煤焦油涂层、环氧涂层和无溶剂涂层等。
这些涂层能防止土壤中的湿气、盐分和酸碱物质侵蚀管道
的表面，起到防腐蚀的作用。
（2）防腐包裹材料：在管道外表面上包裹一层防腐材料，如聚乙烯或聚脂薄膜等，能有效地隔离管道与外界环境的接触，阻止腐蚀物质侵入。
（3）阴极保护：通过在管道上安装阴极保护装置，使管道表面成为负电极，通过
电流作用形成一层保护膜，减缓腐蚀的速度。
天然气长输管道的防腐措施主要包括外部防腐和内部防腐两个方面。
通过涂层保护、
防腐包裹材料、阴极保护等措施，能够有效防止管道受到外界环境的侵蚀。
通过涂层保护、阻垢剂添加和定期清洗维护等措施，能够减缓管道内部气体和输送介质的腐蚀速度。
这些
防腐措施的实施能够保护天然气长输管道的完整性和安全性，延长管道的使用寿命。
燃气管道防腐技术分析

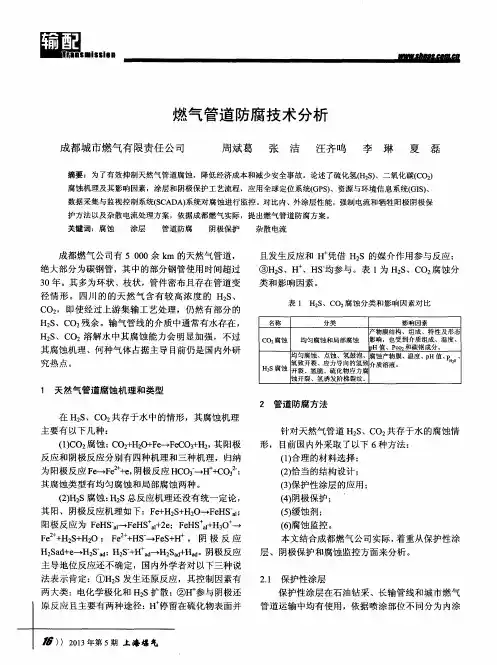

摘要 ：为了有效抑制天然气管道腐蚀，降低经 济成本和减少安全事故 。论述了硫化氢（ Ｈ２ Ｓ ） 、二氧化碳（ Ｃ Ｏ２ ） 腐蚀机 理及其 影响因素 ，涂层和 阴极保护工艺流程，应用全球定位系统（ Ｇ Ｐ Ｓ ） 、资源与环境信息系ｆ Ｊ ￣ （ Ｇ Ｉ Ｓ ） 、 数据采集 与监视控制系统（ Ｓ Ｃ Ａ ＤＡ ） 系统对腐蚀进行监控 。对 比内、外涂层性 能，强制 电流和牺牲阳极阴极保 护方法 以及杂散 电流处理方案 ，依据成都燃气 实际，提 出燃气管道防腐方案 。 关键 词：腐蚀 涂层 管道防腐 阴极保护 杂散 电流
究热 点 。
Ｈ ２ Ｓ腐 蚀 开裂
均 氢 匀 致 腐 开 蚀 裂 、 点 蚀 、 氢 鼓 泡 、 妻 膜 、 温 度 、 ｐ Ｈ 值 、 Ｐ Ｈ 、 应力 导 向的氢致 介质溶 液 。 一
氢脆 、硫 化物 应力腐 蚀 开裂 、氢诱 发阶梯 裂 纹。
、
１ 天 然气 管道腐 蚀机 理和 类型 ２ 管道 防腐 方法 在 Ｈ２ Ｓ 、Ｃ Ｏ ２ 共存 于水 中 的情 形 ，其腐 蚀机 理
（ ５ ） 缓蚀剂 ；
（ ６ ） 腐 蚀监 控 。 本 文结 合成 都燃气 公 司实 际 ， 着 重从 保护 性涂
层 、阴极保 护和 腐蚀 监控方 面来 分析 。 ２ ． １ 保 护性涂 层
主 导地位 反 应还 不确 定 ，国 内外学 者对 以下三 种说 法表 示 肯定 ：①Ｈ２ Ｓ发生 还原 反应 ，其控 制 因素有 两 大类 ：电化 学极 化和 Ｈ ２ Ｓ扩 散 ；②Ｈ 参 与 阴极还
国 内外工 程技 术规 范热 缩带 表面 处理 的性 能
作 用 是减 小输 差 ， 从 新疆 到上 海 的 ４ ０ ０ ０ ｋ ｍ 输气 管 线 以及 未来 十 年将 建成 的 陕京复 线 、中俄韩 线均 采
天然气长输管道的防腐与防护措施
天然气长输管道的防腐与防护措施摘要：长输管道常常运送天然气等自然资源，这些管道都要埋入地下，由于他们是钢材料，这对于安全性有一定的保证，然而也存在着腐蚀隐患。
管道埋入地下，面对的地形地质条件是复杂的，钢管会面对不同类型的土壤，因为土壤性质不同，给管道带来的损害程度也不一样。
土壤本身的腐蚀性也有区别，哪怕出现了破损事件也无法立即发现。
维修管道时要投入巨大的土方石，这种资金支出远远超过了新建管道所产生的资金支出，假如还想压降由于维修而引起的工时损耗，在铺设管道时就一定要重点做好防腐工作。
关键词：天然气；长输管道；防腐；措施1长输管线腐蚀问题的原因1.1管线自身问题对于长输管道，一般采用钢管，虽然非金属含量比较高，但其中的硫、磷含量容易产生腐蚀。
在钢管施工过程中，受工艺和工艺的影响，经常会出现管孔、微裂纹等缺陷，如果这样的管道埋在地下，很可能会出现开裂、腐蚀等问题。
1.2地质环境的影响对于长输管道来说，埋地管道的地质环境与管道腐蚀有着密切的关系，常见的腐蚀问题有细菌腐蚀、杂散电流腐蚀、土壤腐蚀等。
对于细菌腐蚀，主要是指通过氧化还原反应对硫酸盐基管道的腐蚀。
对于土壤等物质，具有离子导电性，可通过与管道材料发生电化学腐蚀反应而引起管道腐蚀。
2长输管道防腐对策2.1防腐层的对策防腐层可以在长输管道外部位置涂抹防腐原料，所以构成保护层，减少长输管道输送介质过程中造成腐蚀的概率。
另外，长输管道内部运送的天然气介质内会产生大量氧化物质，其会在一定程度上腐蚀管道。
因为防腐层内含有大量防腐材料，由于施工场所不一样，条件介质存在较大的差异，全面分析其防腐特点，运用非金属物质来覆盖其金属外部物质，从而构成防腐层，进而保护长输管道。
2.2电化学保护针对电化学保护而展开的一系列防腐工作中，阴极保护也即采取添加氧化剂或是通过外加电源的方式来开展极化反应，这就使得金属在性能上表现出钝性，这才能够起到防护的作用；阴极保护，就是把金属的阴极进行极化反应，在这种形式下，金属为阴极，借助于这个阴极来同其他的阴极发生电化学腐蚀，这样就能保护管道出现腐蚀，经常是借助于额外添加电流或牺牲阴极的形式来做到防腐的。
天然气管道的腐蚀及控制措施
天然气管道的腐蚀及控制措施天然气管道是输送天然气的重要设施之一，但长期运行和外部环境因素的影响会导致管道产生腐蚀现象，腐蚀可能会导致管道失效，从而对环境和人们的生命财产安全造成严重威胁。
了解天然气管道腐蚀的形成原因及控制措施对于保障输气系统的安全运行至关重要。
一、天然气管道腐蚀的形成原因1. 化学腐蚀：由于天然气本身含有少量的二氧化碳和硫化氢等杂质气体，当水分和氧气存在于管道内部时，会产生腐蚀性介质，加速管道金属材料的腐蚀。
管道内部的水汽和可燃气体的接触也会导致化学腐蚀。
2. 电化学腐蚀：管道金属与土壤或地下水形成电化学体系，金属表面出现阳极和阴极区域。
阳极区域的金属溶解，而阴极区域则相对不受影响。
这种差异导致金属表面出现腐蚀现象。
当管道金属表面存在缺陷或受损时，电化学腐蚀尤其严重。
3. 力学腐蚀：管道在运输和安装过程中受到机械压力和挤压，导致表面金属的局部变形和疲劳，从而降低了金属的耐腐蚀性能。
1. 安全隐患：管道腐蚀会导致管道壁变薄和腐蚀孔洞的产生，从而影响管道的承载能力和密封性能，增加了管道爆裂和泄漏的风险。
2. 生态环境破坏：管道泄漏会导致大量的天然气泄漏到大气和水体中，对周围的生态环境造成严重破坏，甚至引发爆炸和火灾等严重事故。
3. 能源损失：管道腐蚀会导致天然气泄漏，损失大量气体资源，造成能源资源的浪费。
1. 防腐涂层：在管道的金属表面涂覆一层具有较高耐腐蚀性能的防腐涂层，以减少化学腐蚀和电化学腐蚀的发生。
2. 防腐保温：通过保温层的安装减少管道表面和环境的温度差异，降低水分凝结和聚集，减少化学腐蚀的产生。
3. 金属材料选择：选择抗腐蚀性能良好的金属材料，如不锈钢和镍基合金等，以提高管道的耐腐蚀性能。
4. 定期检测和维护：通过超声波检测、磁粉探伤等技术对管道的腐蚀状况进行定期检测，及时发现和处理腐蚀缺陷部位。
5. 阴极保护：在管道表面设置阴极保护系统，通过向管道表面提供电流，减缓金属腐蚀的速度，延长管道的使用寿命。
分析天然气长输管道的防腐措施
分析天然气长输管道的防腐措施
天然气长输管道作为能源输送的关键部分，需要具备良好的防腐蚀能力，以确保其安全运行和长期稳定的供应。
以下是天然气长输管道的几种常见防腐措施的分析：
1. 内外涂层防腐：天然气长输管道一般会在内外表面进行涂层防腐处理。
内涂层通常采用环氧树脂涂层，具有优异的耐酸、耐腐蚀和耐磨损性能。
外涂层通常采用3层聚乙烯或聚乙烯包覆钢管（PE或FBE）涂层，具有良好的耐候性和耐腐蚀性能。
2. 阳极保护：阳极保护是一种常用的防腐措施，通过在管道的表面安装阳极材料，利用阳极材料与管道形成阴阳极对，形成保护电位来防止腐蚀。
常见的阳极保护方法有铝锌土浆阴极保护和放电保护等。
3. 内防腐层：在天然气长输管道的内部，往往会有一层内防腐层，常用的防腐材料有环氧煤沥青、环氧煤渣、聚乙烯等。
内防腐层的作用是防止介质对管道材料的腐蚀，保护管道的内壁。
4. 管道绝缘：天然气长输管道环境复杂，可能存在潮湿、酸碱等有害物质，容易导致腐蚀。
管道绝缘是一种常见的防腐措施。
常用的绝缘材料有玻璃绝缘材料、聚氨酯绝缘材料、聚丙烯泡沫绝缘材料等。
5. 监测和维护：为了确保天然气长输管道的防腐效果持久，需要进行定期的监测和维护工作。
通过使用无损检测技术，如超声波探伤、放射性射线探伤等，对管道进行定期检测，并根据检测结果进行相应的维护。
天然气长输管道的防腐措施是多层次、多方面的，通过内外涂层、阳极保护、内防腐层、管道绝缘以及监测和维护等手段，实现对管道的全方位保护，保障其安全运行和长期使用。
技术的不断创新和发展也为天然气长输管道的防腐措施提供了更多选择，提高了管道的防腐能力和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1 补口处应光滑平整、无皱祈、鼓包，涂层两端坡角处与热收 缩套（带）贴合紧密，不留空隙，表面不应有烧焦碳化现象。
7.2 同向环向缝及固定片接缝均应被粘胶充满溢出。 7.3 表面检查合格后， 用火花检漏仪进行检漏， 检漏电压按设计 要求调节，如有针孔，可用补伤片修补并重新检漏，直到无漏点为合 格。 六、质量保证体系
SY/T0019—97 《埋地钢质管道牺牲阳极保护设计规范》
SY6516—2001 《石油工业电焊焊接作业安全规程》
SY4052
《油气管道焊接工艺评定方法》
SY/T0061—92 《埋地钢质管道外壁涂敷有机覆盖层技术规定》
SY/T0407—97 《涂装前钢材表面预处理规范》
SY/T0413—2002 《埋地钢质管道聚乙烯防腐层技术标准》
用 L360NB直缝埋弧焊钢管。
二、编制依据 GB50251—2003
《输气管道工程设计规范》
SY0401—98
《输油输气管道线路工程施工及验收规范》
GB50028—93
《城镇燃气设计规范》
SY/T0015.1 — 98 《原油和天然气输送管道跨越工程设计规范》
SY/T4079—1995 《石油天然气管道穿越工程施工及验收规范》
求的除锈等级。 喷砂除锈用砂为标准粒径的石英砂， 潮湿的石英砂需
经过炒制或晾晒处理。 按要求将管口两侧防腐涂层 200mm范围内的油
污、泥土及其它污物清理干净。
2、喷砂除锈时，喷枪与管道轴线基本垂直，喷枪匀速沿管道轴
线往复移动。 包覆收缩套前， 用环行加热器对防腐管预留头部分进行
烘烤加热，加热温度符合产品说明书的有关规定。
1.5 加热用火焰枪热量充足，液化气钢瓶压力足够大。 2 管口清理 2.1 将焊口及两侧涂层 150mm范围内的油污、泥土等清理干净。 2.2 防腐层端部有翘边、 生锈、开裂等缺陷时， 应进行修口处理， 一直切除到防腐层与钢管完全沾附处为止。防腐层端部坡角小于 30°。 2.3 将 200mm宽，厚 3mm的尼龙带捆绑于距涂层边缘 150mm处， 避免喷砂除锈时，损坏管子防腐层。 3 管口预热 3.1 当管口表面有水气（露水或霜）时，用火焰加热器进行加热 以清除管道表面的水份，加热温度宜为 30～40℃。 3.2 加热完毕后， 测量管子表面上下左右 4 个温度值， 达到要求 后，方可进行喷砂除锈。 4 管口表面处理 4.1 喷砂时喷枪应与管道轴线基本垂直， 喷枪应匀速沿管道轴线 往复移动。
五、热缩带（套）补口补伤
施工工艺：补口准备 --- 管口清理 --- 管口预热—管口表面处理
—加热、测温—热缩带安装—自检
1、补口准备
1.1 热收缩套 ( 带) 边缘应平直，表面应平整、清洁、无气泡、疵 点、裂口及分解、变色。周向收缩率不应小于 15%；基材在 200±2℃ 下经 5min 自由收缩后，其厚度及性能应符合规定：基材厚度应 ≥1. 2mm，胶层厚度均应≥ 0.8mm。
4.2 喷砂时应将两侧涂层 150mm范围内一并打磨起毛。 4.3 当金属表面呈现金属本色、 没有黑色或红色斑点时， 即可停 枪检查。除锈质量应达到标准要求。 4.4 喷砂时应注意安全防护，不得损伤补口区以外防腐层。 4.5 除锈完毕后应将焊口及焊口两侧涂层上的粉尘清除干净。 管 口表面处理与补口间隔时间不宜超过 2h。如果有浮锈，应重新除锈。 5 加热、测温 5.1 点燃火焰枪，调好火焰长度和温度，以火焰不冒黑烟为宜。 5.2 管口加热时， 在管道两侧两人对称进行，加热应均匀，特别 是钢管底部与侧面的温度应一致。 5.3 加热后用感温变色条或点温计测量管顶、 管侧、管底 4 点温 度， 4 点温度差不大于± 5℃。或当把感温变色条的感温色区域贴在 管道或涂层表明时，变色条若很快变色，就说明温度已达到要求，可 安装热收缩套（带） ，否则应继续加热，直至符合预热温度要求。 6 热收缩套（带）安装 6.1 预热温度达到要求后，应迅速安装热收缩套（带） 。其搭接 满足厂家规定要求。 6.2 调好火焰喷枪，对热收缩套（带）接头进行加热。首先对环 向接缝加热， 戴耐热手套挤压“水槽”将空气赶出， 火焰应呈轴向摆 动。然后沿管道环向快速摆动火焰，火焰就从中间向两端逐渐移动， 一边收缩一边用轮碾压排挤空气， 必要时用加热后的螺丝刀从热收缩 片的端部插入，将气泡引出，特别是环向接缝处空气要排干净。 6.3 在加热时火焰不可对准一点长时间喷烤， 以免烧坏烤焦聚乙 烯基层，防止发生碳化现象。 6.4 待热收缩套（待）收缩完毕、全部紧紧贴合后，接缝有粘胶 均匀溢出时，即可认为热收缩套（带）安装收缩完毕。 7 补口检查验收
《长输管道线械：
拖拉机 1 台
W-3.0/5 型空压机、 1 台
柴油机 1 台
喷砂罐 1 个
烤枪 3 套
剥离器 2 个
电火花检漏仪 1 台
人
员：
司
机1名
机械操作员 1 名
喷砂除锈 2 名
现场防腐操作 2 名
四、管口防腐
1、采用喷砂除锈方法对管口露铁表面进行除锈，并达到规范要
景县天然气综合利用一期 工程防腐施工方案
河北建设集团有限公司 2010 年 12 月 7 日
一、工程概况 景县天然气综合利用一期工程，长输管线线路总长度约
45km，
管道管径 Ф273，设计温度 0℃-25 ℃，钢管材质为 L360NB螺旋缝埋
弧焊管为线路主管， 热煨弯管、 重要穿越处等特殊地段及站内管道采
1.2 采用专用的石英砂作为喷砂除锈用材料。砂子颗粒应均匀， 粒径在 1～2mm，无泥土草棍等杂物。喷砂工作压力为 0.4MPa～ 0.6MPa。
1.3 除锈前应预热钢管。 除锈等级应达到 《涂装前钢材表面锈蚀 等级和除锈等级》 GB/T8923标准规定。
1.4 除锈后的钢管应在规定的时间内防腐， 否则需要重新进行表 面处理。
SY/T4109-2005 《石油天然气钢质管道无损检测》
GB50235—97
《工业金属管道工程施工及验收规范》
GB50236—98
《现场设备、 工业管道焊接工程施工及验收规范》
SY/T4071－1993 《管道向下焊接工艺规程》
SY/T4103-2006 《钢制管道焊接及验收》
SY50369－2006
