欧姆龙模拟量模块的使用
OMRON模拟量模块使用方法 PPT
• 给IR地址101赋值即可在V1+、V1-测 量出直流电压，如：
模拟量输出通道
• 按上面等程序可以在V1+、V1-测量出 10V的直流电压
• 给IR地址102赋值则输出电压到V2&#确的设置后，模块上RUN绿色指示灯 常亮。如果绿色指示灯闪烁，取下模块 将模块背面的拨码全部打到OFF位置。 如果ERROR红色指示灯亮，请检查输出 给点值是否超过4000（&4000或#0FA0）
DM1000为特征DM区第二 个字，含义为模拟量输 入类型选择
• IR地址101读入1通道（V1+、V1-） • IR地址102读入2通道（V2+、V2-）,其
余类推 • 直流电压10V读入对应数值&4000
模拟量输入通道1 模拟量输入通道2
• 整机通电前将模拟量模块端子及变频器 模拟量端子摘下，避免接线有误致使模 拟量模块损坏
• 通电后，检查线路无误后，将线接上 • 前面板上标示的V1+、V1-为1号通道，
V2+、V2-为2号通道，其余依次类推
调试步骤二 拨站号
如左图：
用一字螺丝刀扭动旋钮，设置站号：0
以站号0为实例：
IR地址为100～109

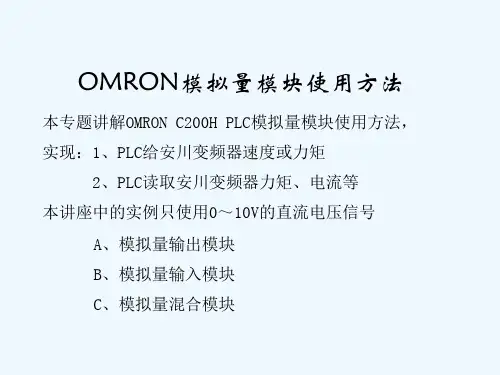

OMRON模拟量模块使用方法
本专题讲解OMRON C200H PLC模拟量模块使用方法， 实现：1、PLC给安川变频器速度或力矩
2、PLC读取安川变频器力矩、电流等 本讲座中的实例只使用0～10V的直流电压信号
A、模拟量输出模块 B、模拟量输入模块 C、模拟量混合模块
A、模拟量输出模块DA003
调试步骤一 检查、接线
信号
•10： 1 to 5V / 4 to 20mA
欧姆龙模拟量模块的使用
欧姆龙模拟量模块的使用
1．AD003是八通道模拟量输入模块,接线方式见下图：
1．拨码设置
AD003上有一个站号选择开关,可选范围是0～F,对于欧姆龙的特殊模块,每一个模块的站号都只能是唯一的,不能重复,否则PLC会报错;对每一个模拟量模块,PLC会分配不同的IR区与DM区,例如,如果站号t设为0,那么IR地址n=100+10t0<t <9 m=400+10t-10 10<t <F那么此模块分配的IR区为n～n+9 . DM地址m=1000+10t 0<t <F 那么此模块分配的DM区为m～m+99
0～F对应于数字0～15
例如：如果拨码设为0,那么对应的8个通道地址n依次为101至
108 ;dm区地址为1000至1099;其中DM1000的低八位对应于八个通道的使能,需要使用某一通道就将相应位置1,如下图所示
如果使用1和3通道,那么DM1000=0000 0000 0000 0101
DM1001用于设定通道输入信号的范围,
如果通道1和3的输入为0～10V,那么DM1001=0000 0000 0001 0001
对于DA003拨码设置与AD003一致,只是n的低八位对应于8个通道的使能,如果使用了某个通道,相应的位在程序中要置1,例如：如果n=100,要使用第4个通道,则在程序中就要置1
MAD01是一个2输入2输出的模拟量模块,前2通道为输出,后2通道为输入,如下图：
拨码设置方法可以参考AD003和DA003的设置方法;
注意：设置拨码开关时,PLC必须断电,在设置好DM区后PLC需断电一次,再上电可正常工作;详细资料请参考欧姆龙模拟量模块的PDF文档;。
欧姆龙NX1P系列PLC模拟量模块使用说明
相关模拟量和用户单位计算说明
举例说明，已知模拟量输入模块 NX-AD2203 分辨率是 0—8000，压力传感器信号是 0-10V， 工作压力范围是 0-10MP。求当压力传感器受力是 4MP 的时候，此时模拟量模块输入端电压 是多少，PLC 获取的模拟量值是多少。 解析: 受力百分比是 4/10=2/5，对应的电压 2/5*10=4V 是输入端电压
如下，已经选了一个电源 PF630 模块，AD2608 模拟量输入模块和一个 DA2203 模拟量输出 模块。
第2页
双龙科技 ShuangLong 编辑: 李碧庄(技术应用工程师) 时间：2020 年 3 月 05 日
在 PLC 在线的情况下，可以在白色空白区域鼠标右键，可以看到比较并合并实际单元配置 功能，这是可以比较自己选的型号是否跟 PLC 实际挂的型号是否匹配。或者利用获取素有 NX 单元的序列号 功能可以直接把 PLC 实际挂的模块型号读上来。
在他输入输出通道这里就可以填写自己命名的对应变量，如模拟量输入 1，如果模块有信号 输入，读到的模拟量数值就是存放在这个变量，因此我们程序调用这个变量即可。模拟量输 出 1，比如模拟量精度是 8000，然后那对应的 10V 电压，那通过给 4000 的值给模拟量输出 1，模拟量输出 1 通道端口就有 5V 电压。
第4页
双龙科技 ShuangLong 编辑: 李碧庄(技术应用工程师) 时间：2020 年 3 月 05 日
三、 程序编写
1. 模拟量输入程序示例
前面模拟量输入 1 和模拟量输入 2 我们关联了 IO 映射，因此那里已经跟实际端口关联了， 我们在程序上只要调用这个变量即可。
2. 模拟量输出程序示例 只要复制给模拟量输出 1 和模拟量输出 2 地址既可在模拟量端口得到自己需要的 电压。
欧姆龙ADDAC输入输出模块的使用手册
欧姆龙模拟量输入、输出模块的使用本文以AD081、DA08C八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用；
1、输入模块AD081
CIOn=2000+10tDM区m=D20000+100t
(t为设置的单元号,本文输入单元以设置单元号为1为例)
Dm低八位设置通道使能，使用置1，不适用置0；
D（m+1）设置每个通道的输入范围，如下图：
程序实例
D201
低八位全部使用置1，不使用置0，高八位默认置0，
D201
每个输入通道为4~20mA,如果
D201
即1~4通道输入范围-10v~10v,5~8通道输入范围为4~20mA
通道地址：一通道CIO2011……八通道CIO2018
2、元件开关设置
单元号设置
端子排列
输入配线实例
分辨率设置
二、输出模块DA08C
对于输出模块，设置、通道使能、输出范围设定与输入模块相同，外加设置CIOn使能，使用置1不用置0。
注：1、输出模块没有输入的电压电流选择开关
2、本输出单元站号设为0
单元号设置。
OMRON模拟量模块使用方法
易于集成
标准化的接口和尺寸设计， 方便与其他设备集成。
应用领域
工业自动化控制
用于将传感器信号转换为控制系统可识别的数字 信号。
智能仪表
将模拟信号转换为数字信号，便于远程监控和数 据记录。
医疗设备
用于将生理参数（如血压、温度）转换为数字信 号，便于分析和处理。
工作原理
01
模拟量模块通过内部电路将输入 的模拟信号转换为数字信号，再 通过接口动。
解决方案
检查电源是否正常，检查连接线是否牢固，确保模块没有损坏。
问题2
模拟量信号输出不稳定。
常见问题及解决方案
解决方案
检查输入信号是否稳定，检查模块的接地是否良好，确保模块没有 受到干扰。
问题3
模块精度不达标。
解决方案
调整模块的参数设置，如增益、偏置等，以改善精度。
检查电源
确保模块供电正常，无电 压波动或断电情况。
检查信号线
检查信号线是否连接正确， 无短路或断路现象。
软件故障排除
如模块无法正常通信，检 查软件设置及通信线缆是 否正常。
使用寿命及更换建议
定期更换
根据使用频率和环境条件，建议 定期更换模拟量模块，以保证其 性能和稳定性。
磨损部件更换
如发现模块内部元件有磨损迹象， 应及时更换，以防止性能下降或 损坏。
遵循制造商建议
遵循制造商提供的使用寿命和更 换建议，以确保模拟量模块的安 全和可靠性。
THANKS FOR WATCHING
感谢您的观看
02
转换精度和速度取决于模块的内 部电路设计和处理能力。
02 模块安装与连接
安装步骤
准备工具和材料
确保您拥有适当的工具 和材料，如螺丝刀、电 缆夹等，以进行安装。

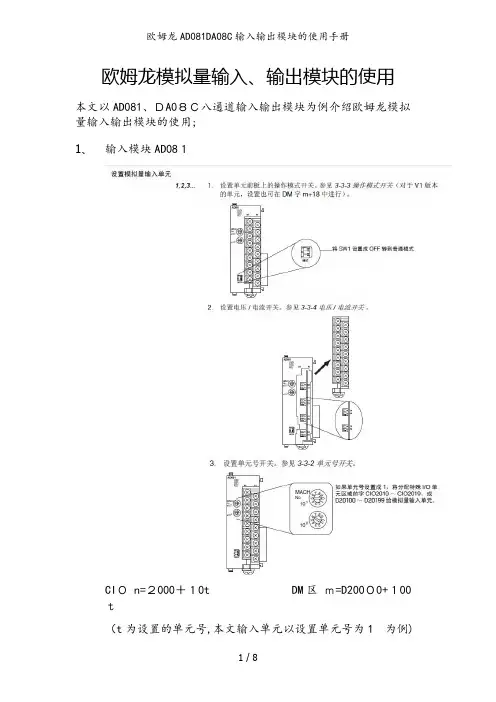

欧姆龙AD081DA08C输入输出模块的使用手册
欧姆龙模拟量输入、输出模块的使用
本文以AD081、ＤA0８Ｃ八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用;
1、输入模块AD08１
CIＯ n=２000＋１0t DM区ｍ=D200０0+１00ｔ
（t为设置的单元号,本文输入单元以设置单元号为1 为例)
Dm低八位设置通道使能,使用置1,不适用置0；
D(ｍ+1）设置每个通道的输入范围,如下图:
程序实例
D20１0０＝#0０FF=0000 ０0０0 1１11 11１1
低八位全部使用置1,不使用置0，高八位默认置０,Ｄ20101=＃AAAA＝１０10 1010 1０10 1０1０
每个输入通道为4~20ｍA,如果
D2０101＝#AＡ00＝10１0 101０00０0 00０0
即1~４通道输入范围－1０v~10ｖ,5~8通道输入范围为
4~20mA
通道地址:一通道CIO 2０１１……八通道CＩＯ2０１8 2、元件开关设置
单元号设置
端子排列
输入配线实例
分辨率设置
二、输出模块ＤA08Ｃ
对于输出模块，设置、通道使能、输出范围设定与输入模块相同，外加设置ＣIO ｎ使能，使用置1不用置０。
注：1、输出模块没有输入的电压电流选择开关
2、本输出单元站号设为0
单元号设置。
模拟量模块的使用教程
模拟量模块的使用教程模拟量模块是用来处理模拟信号的一种设备。
模拟信号是指在一定时间内连续变化的信号，如声音、温度、压力等。
模拟量模块可以将模拟信号转换为数字信号，便于计算机和其他数字设备处理和存储。
本文将介绍模拟量模块的使用方法，包括模块的安装、连接、配置和调试等重点内容。
1. 模块安装首先需要在计算机主板上找到合适的插槽插入模拟量模块，通常是PCI插槽或PCI Express插槽。
插入模块前需要先关机，并确保插槽的金属触点清洁无尘。
插入时要注意方向和插脚对齐，避免弯曲或卡住。
安装完毕后，再启动计算机确认设备是否被识别并成功安装驱动程序。
2. 模块连接模拟量模块通常需要连接传感器或其他信号源才能工作。
在连接前需要先了解信号源的特性和要求，以确定合适的接口和传输方式。
通常使用的接口有BNC、RJ45、DB9等，传输方式可采用电缆、光纤等。
连接时需要注意接口和引脚的对应关系，以避免接错或接反。
3. 模块配置模拟量模块的配置是指对模块参数和功能的设置和调整。
这需要通过计算机软件或其他配置工具进行。
常见的配置参数包括采样率、分辨率、增益、滤波等。
这些参数的设定应根据具体的信号源和要求来确定，以保证数据的准确性和稳定性。
4. 模块调试模拟量模块的调试是指对设备工作过程中出现的问题进行定位和解决。
常见的问题包括信号失真、干扰和采样误差等。
这些问题可能与信号源、传输介质、参数设置等有关。
在调试时需要对问题进行排查，逐步缩小范围，进行适当的调整和测试。
如果无法解决，可以向技术支持部门咨询。
总结模拟量模块是一种常用的设备，用于处理模拟信号。
其使用方法包括安装、连接、配置和调试等步骤，需要注意接口和参数的设定，以确保数据的准确性和稳定性。
在使用过程中遇到问题时要及时进行排查和处理，以确保设备的正常工作。
欧姆龙模拟量模块CPM1A-DA041常见问题及解决方案
欧姆龙模拟量模块CPM1A-DA041常见问题及解决方案1.CPM1A-DA041（CP1W-DA041）为什么量不到输出信号？A:1)首先要确保参数设置N+1,和N+2（“n” 为分配给CPU单元或前一个扩展单元的最后一个输出通道，在此例中N为101）都要如下图所示，例如4路都用－10到10V的输出，那就在N+1(102)和N+2(103)通道都设置8088。
2)然后主要是因为输出通道和设定通道冲突，如果在上电的时候既对输出102通道和103通道设置输出控制字，又对这两个通道赋了输出值，此时模块就不能正常初始化的。
所以要用第一次循环标志对102，103通道设置输出控制字，然后用TIM指令做一个1S左右的延时，经过这段延时模块初始化完成后才能对输出通道赋输出值。
Q:CPM1A-DA041（CP1W-DA041）电流和电压输出如何接线？ A:电压输出：接Vout 和COM电流输出：接Iout 和COM2.CPM2AH 最多能安装几个CPM1A-DA041？A:CPM2AH最多能够安装3个CPM1A-DA041，此时CPU的服务电源将不能使用。
CP1H带AD041,DA041,40EDR,8EDR各一,可否不使用CP1W-CN811扩展电缆?A:可以不用,即使装7台(折算成组A模块)也可以不用该电缆,只是如果需要用的话,安装位置有限制,必须装在CPU单元和第四台扩展I/O单元之间. 另外,该电缆只限用一次CS1/C200Ha系列PLC 模拟量模块的正确使用A:模拟量是自动化应用中最常见的信号传递方式，是PLC 主要输入输出模块之一。
（1）模拟量输入①使用模拟量输入时，输入电压电流在规定范围内，不能超过最大额定输入。
模拟量输入范围：如CS1W-AD081 规格如下图。
②硬件设置：请注意切换电压/ 电流输入对应的开关或接线端子，否则可能烧坏输入回路，如图所示。
③接线：请注意接线时＋/ －极性不要接反布线请使用带屏蔽的 2 芯双绞线，且与动力线分开布线，如CS1W-AD081 接线如下图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．拨码设置
AD003上有一个站号选择开关，可选范围是0～F，对于欧姆龙的特殊模块，每一个模块的站号都只能是唯一的，不能重复，否则PLC会报错。
对每一个模拟量模块，PLC会分配不同的IR区与DM区，例如，如果站号t设为0，那么IR地址n=100+10t(0<t <9) m=400+10(t-10) (10<t <F)那么此模块分配的IR区为n～n+9 . DM地址m=1000+10t (0<t <F) 那么此模块分配的DM区为m～m+99
0～F对应于数字0～15
例如：如果拨码设为0，那么对应的8个通道地址n依次为101至108 。
dm 区地址为1000至1099。
其中DM1000的低八位对应于八个通道的使能，需要使用某一通道就将相应位置1，如下图所示
如果使用1和3通道，那么DM1000=0000 0000 0000 0101
DM1001用于设定通道输入信号的范围，
如果通道1和3的输入为0～10V，那么DM1001=0000 0000 0001 0001
对于DA003拨码设置与AD003一致，只是n的低八位对应于8个通
道的使能，如果使用了某个通道，相应的位在程序中要置1，例如：如果n=100，要使用第4个通道，则100.3在程序中就要置1
MAD01是一个2输入2输出的模拟量模块，前2通道为输出，后2通道为输入，如下图：
拨码设置方法可以参考AD003和DA003的设置方法。
注意：设置拨码开关时，PLC必须断电，在设置好DM区后PLC需断电一次，再上电可正常工作。
