天津理工大学单片机原理 期末总复习课辅助资料
单片机期末总复习PPT课件

目录 Contents
• 单片机基础知识 • 单片机硬件结构 • 单片机指令系统 • 单片机程序设计 • 单片机中断系统 • 单片机定时器/计数器 • 单片机串行通信
01
单片机基础知识
单片机的定义与特点
01
总结词:核心概念
02
单片机是一种集成电路芯片,它集成了中央处理器、存储器、输入输 出接口等必要组件,形成一个完整的微型计算机系统。
中断的概念与作用
总结词 中断的概念 中断的作用 中断的特点
中断的概念、作用和特点
中断是指在单片机执行程序过程中,由于某种原因,系统强制 停止当前程序的执行,转而去执行相应的中断服务程序。
中断主要用于实时处理、异常处理和多任务调度等场合,可以 提高单片机系统的实时响应能力和处理效率。
中断具有优先级、自动处理和嵌套等特点,能够满足不同任务 对实时性的要求。
间测量、事件计数等应用。
定时器/计数器的模式与操作方式
01
定时器/计数器的模式
02 定时器/计数器有多种工作模式,如自动重 载模式、定时模式、计数模式等。
03
定时器/计数器的操作方式
04
操作方式包括启动、停止、重载、中断等, 可以通过编程进行控制。
定时器/计数器的应用实例
01
02
03
定时器/计数器的应用实 例
在智能家居方面,单片机可以用于实 现智能化家庭设备的控制和管理,提 高生活品质。
在医疗电子方面,单片机可以用于实 现医疗设备的智能化控制和监测,提 高医疗保健水平。
02
单片机硬件结构
中央处理器
中央处理器(CPU)是单片机的核心部件,负责执行指令和控制各部件的工作。
单片机期末考试复习资料(参考)

单片机期末考试复习资料(参考)1.单片机的4个并口的功能。
(P10—P11)P0.0—P0.7。
P0端口8位三态双向I/O口线,它分时作为低8位地址线和8位数据线。
在不访问外部存储器时,作为通用I/O口,传送输入输出数据。
P1.0—P1.7。
P1端口8位带内部上拉电阻的准双向I/O口线。
对P1端口写1时,P1端口被内部上拉电阻上拉为高电平,可以用作输入口。
P2.0—P2.7。
P2端口8位带内部上拉电阻的准双向I/O口线。
可作为一般I/O端口,在扩展容量时可作为高8位地址线。
P3.0—P3.7。
P3端口8位带内部上拉电阻的准双向I/O口线。
第一功能是普通的I/O端口,向P3端口写1时,P3端口被内部上拉电阻上拉为高电平,并且用作输入口。
第二功能是作为控制口。
2.单片机的堆栈的概念。
(P16)堆栈是一个特殊的存储区,用来暂存数据和地址,它是按先进后出的原则存取数据的。
堆栈共有两种操作,进栈和出栈。
特点是断点保护和保护现场。
3.单片机的外部中断的申请方式有哪些?(P64)电平(低电平有效)和边沿触发(下降沿有效)两种申请方式。
4.定时器/计数器的工作方式3是什么?(P78)M0、M1位于11时,设置T0、T1工作于方式3。
T0、T1工作于方式3时,T0被分解成两个独立的8位计数器TL0和TH0。
T1处于方式3时停止计数。
5.单片机的寻址空间。
64KB,范围:0000H—0FFFFH.6.单片机的中断源有哪些,优先级如何规定?(P63)(P66表4—5)P89C5X系列单片机有6个中断源,分别为外部中断0请求INT0、外部中断1请求INT1、定时器/计数器0溢出中断请求T0、定时器/计数器1溢出中断请求T1、串行中断请求RX或TX、定时器/计数器2溢出中断请求T2。
在同级的中断和更高级的中断没有产生的情况下,产生的中断将被服务,如果同级的中断或更高级的中断正在服务,新的中断只有等到正在服务的中断结束才能被服务。
单片机原理及应用期末考试复习资料

单片机原理及应用期末考试复习资料1:MCS-51汇编语言指令格式中,唯一不可缺少的部分是。
2.操作码2:在下列MCS-5l单片机各条指令中,错误的是()。
1.MOV A,@R73:MCS-51寻址方式中,操作数Ri加前缀“@”号的寻址方式是()。
1.寄存器间接寻址4:若PSW的RS1/RS0=10则单片机工作寄存器工作在()。
3.2区5:单片机8031的ALE引脚是()。
3.输出矩形脉冲,频率为fosc的1/66:单片机中的程序计数器PC用来()。
3.存放下一条指令地址7:单片机程序存储器的寻址范围是由程序计数器PC的位数决定的,MCS-51的PC为16位,因此其寻址范围是( )。
2.64KB8:使8031的定时器T0停止计数的指令是()。
4.CLR TR09:在下列MCS-5l单片机各条指令中,错误的是()。
1.MOVC @A+DPTR,A10:单片机上电复位后,堆栈区的最大允许范围是个单元。
2.12011:下列定时/计数硬件资源中,不是供用户使用的是()。
3.定时器/计数器控制逻辑12:80C51单片机的数据长度是()。
2.8位13:8051单片机中,输入/输出引脚中用于专门的第二功能的引脚是()。
4.P314:累加器A中为无符号二进制数,()实现将A中内容乘以2。
3.CLR C RLC A15:LU表示()。
4.算术逻辑部件16:单片机复位后,()。
2.PC=0000H,SP=07H17:8051单片机中,输入/输出引脚中用于专门的第二功能的引脚是。
4.P318:MCS-51单片机的数据指针DPTR是一个16位的专用地址指针寄存器,主要用来()。
4.存放16位地址,作间址寄存器使用19:MCS-51系列单片机的中断系统具有()。
1.5个中断源20:在下列MCS-5l单片机各条指令中,错误的是()。
1.MOVC @A+DPTR,A21:单片机上电复位后,PC的内容和SP的内容为()。
2.0000H,07H22:INTEL8031的P0口,当使用外部存贮存器时它是一个()。
单片机期末复习资料.doc

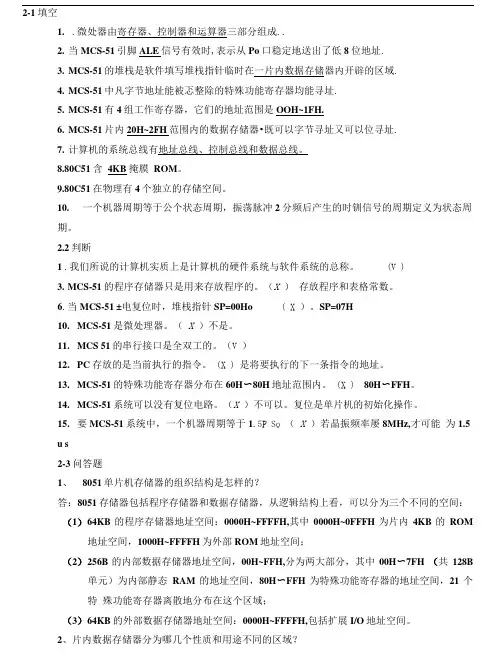

2-1填空1..微处器由寄存器、控制器和运算器三部分组成..2.当MCS-51引脚ALE信号有效时,表示从Po 口稳定地送出了低8位地址.3.MCS-51的堆栈是软件填写堆栈指针临时在一片内数据存储器内开辟的区域.4.MCS-51中凡字节地址能被忑整除的特殊功能寄存器均能寻址.5.MCS-51有4组工作寄存器,它们的地址范围是OOH~1FH.6.MCS-51片内20H~2FH范围内的数据存储器•既可以字节寻址又可以位寻址.7.计算机的系统总线有地址总线、控制总线和数据总线。
8.80C51 含4KB 掩膜ROM。
9.80C51在物理有4个独立的存储空间。
10.一个机器周期等于公个状态周期,振荡脉冲2分频后产生的时钏信号的周期定义为状态周期。
2.2判断1 .我们所说的计算机实质上是计算机的硬件系统与软件系统的总称。
(V )3.MCS-51的程序存储器只是用来存放程序的。
(X)存放程序和表格常数。
6.当MCS-51 ±电复位时,堆栈指针SP=00Ho ( X )。
SP=07H10.MCS-51是微处理器。
(X)不是。
11.MCS 51的串行接口是全双工的。
(V )12.PC存放的是当前执行的指令。
(X )是将要执行的下一条指令的地址。
13.MCS-51的特殊功能寄存器分布在60H〜80H地址范围内。
(X )80H〜FFH。
14.MCS-51系统可以没有复位电路。
(X)不可以。
复位是单片机的初始化操作。
15.要MCS-51系统中,一个机器周期等于1.5P So (X)若晶振频率屡8MHz,才可能为1.5u s2-3问答题1、8051单片机存储器的组织结构是怎样的?答:8051存储器包括程序存储器和数据存储器,从逻辑结构上看,可以分为三个不同的空间:(1)64KB的程序存储器地址空间:0000H~FFFFH,其中0000H~0FFFH为片内4KB的ROM 地址空间,1000H~FFFFH为外部ROM地址空间;(2)256B的内部数据存储器地址空间,00H~FFH,分为两大部分,其中00H〜7FH (共128B 单元)为内部静态RAM的地址空间,80H〜FFH为特殊功能寄存器的地址空间,21个特殊功能寄存器离散地分布在这个区域;(3)64KB的外部数据存储器地址空间:0000H~FFFFH,包括扩展I/O地址空间。
单片机期末总复习资料共36页

单片机期末总复习资料
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路,那么,任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远,吾将上下而求索。——屈原 75、
期末复习材料参考模板

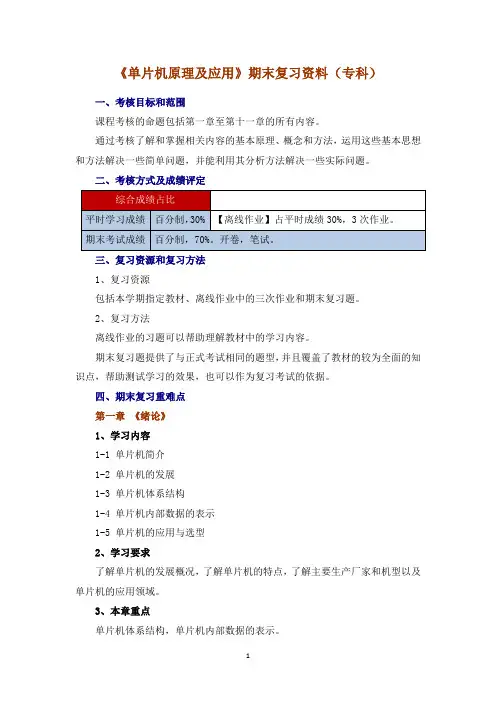

《单片机原理及应用》期末复习资料(专科)一、考核目标和范围课程考核的命题包括第一章至第十一章的所有内容。
通过考核了解和掌握相关内容的基本原理、概念和方法,运用这些基本思想和方法解决一些简单问题,并能利用其分析方法解决一些实际问题。
二、考核方式及成绩评定三、复习资源和复习方法1、复习资源包括本学期指定教材、离线作业中的三次作业和期末复习题。
2、复习方法离线作业的习题可以帮助理解教材中的学习内容。
期末复习题提供了与正式考试相同的题型,并且覆盖了教材的较为全面的知识点,帮助测试学习的效果,也可以作为复习考试的依据。
四、期末复习重难点第一章《绪论》1、学习内容1-1 单片机简介1-2 单片机的发展1-3 单片机体系结构1-4 单片机内部数据的表示1-5 单片机的应用与选型2、学习要求了解单片机的发展概况,了解单片机的特点,了解主要生产厂家和机型以及单片机的应用领域。
3、本章重点单片机体系结构,单片机内部数据的表示。
第二章《MCS-51单片机的结构》1、学习内容2-1 MCS-51单片机的内部结构2-2 MCS-51单片机的引脚功能2-3 MCS-51单片机的CPU2-4 MCS-51单片机的存储器组成2-5 MCS-51单片机的工作方式2、学习要求掌握MCS-51单片机的硬件结构。
熟悉引脚排列及功能。
熟悉MCS-51单片机的CPU:运算器、控制器、寄存器。
熟悉MCS-51单片机的存储器结构:程序存储器ROM、片内数据存储器、特殊功能寄存器、位地址空间、外部数据存储器。
3、本章重点MCS-51单片机的引脚功能、MCS-51单片机的CPU、MCS-51单片机的存储器组成。
第三章《MCS-51单片机的指令系统》1、学习内容3-1 MCS-51单片机指令系统概述3-2 MCS-51单片机的寻址方式3-3 数据传送类指令3-4 算术逻辑运算类指令3-5 位操作指令3-6 流程控制类指令2、学习要求掌握汇编语言源程序的格式,理解MCS-51单片机指令系统的寻址方式,掌握MCS-51单片机指令系统,掌握MCS-51各类指令的格式和使用。
单片机期末复习资料(完全版)

位操作指令 MOV C,20H 位地址只有1bit(小圆区域)
字节操作指令 MOV A,20H 字节地址共8bit(大椭圆区域)
ORG 1000H
10个字节的数据,编程将每个字节
从图中可以看出,51计数器是一个加1计数器,其计数源来自两个,一个是端口T0的外部中断源,另一个是系统振荡器的12分频,“计数源开关”可实现两个计数源的转换,另一个开
片机的系统扩展
常用于程序存储器的芯片种类有ROM、EPROM、E²PROM、FLASH等,其中
一般用于大批量生产产品,而其他三个是可以擦除再写的,EPROM是用紫外线擦除,
芯片有:2716(2KB)、2732(4KB)、2764(8KB)、
(64KB)。
67.【例8-5】根据图(P160 图8-21),试编写出程序使8255各个端口为下列工作状态。
口:方式0输出;B口:方式1输入;C口:方式0输入。
单片机期末归纳最完全版

单片机期末复习总结1.MCS-51单片机芯片包含哪些主要功能?8051单片机是个完整的单片微型计算机。
芯片内部包括下列主要功能部件:1)8位CPU;2)4KB的片内程序存储器ROM。
可寻址64KB程序存储器和64KB外部数据存储器;3)128B内部RAM;4)21个SFR;5)4个8位并行I/O口(共32位I/O线);6)一个全双工的异步串行口;7)两个16位定时器/计数器;08)5个中断源,两个中断优先级;9)内部时钟发生器。
2.MCS-51单片机的4个I/O口在使用上各有什么功能?1)P0口:8位双向三态端口,外接上拉电阻时可作为通用I/O口线,也可在总线外扩时用作数据总线及低8位地址总线。
2)P1口:8位准双向I/O端口,作为通用I/O口。
3)P2口:8位准双向I/O端口,可作为通用I/O口,也可在总线外扩时用作高8位地址总线。
4)P3口:8位准双向I/O端口,可作为通用I/O口,除此之外,每个端口还有第二功能。
实际应用中常使用P3口的第二功能。
P3的第二功能:【注】:P0口必须接上拉电阻;I/O口准双向:MCS-51单片机I/O口做输入之前要先输出1.这种输入之前要先输出1的I/O口线叫做准双向I/O口,以区别真正的输入,输出的双向I/O口。
3. MCS-51单片机的存储器分为哪几个空间?是描述各空间作用?8051存储器包括程序存储器和数据存储器,从逻辑结构上看,可以分为三个不同的空间:1)64KB片内片外统一编址的程序存储器地址空间,地址范围:0000H~FFFFH,对于8051单片机,其中地址0000H~0FFFH范围为4KB的片内ROM地址空间,1000H ~ FFFFH 为片外ROM地址空间;2)256B的内部数据存储器地址空间,地址范围为00H~FFH,对于8051单片机,内部RAM分为两部分,其中地址范围00H ~ 7FH(共128B单元)为内部静态RAM的地址空间,80H~FFH为特殊功能寄存器的地址空间,21个特殊功能寄存器离散地分布在这个区域;对于8052系列单片机还有地址范围为80H~FFH的高128B的静态RAM。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
总复习课
89C51CPU
振荡器和时序
OSC 64KB 总线扩展控制器
数据存储器256B RAM/SFR
2×16位定时器/计数器
可编程I/O
程序存储器4KB ROM 可编程全双工串行口
内中断控制
并行口
串行通信第2章89C51单片机硬件结构和原理
PD
片内数据存储器片外数据存储器
89C51存储器
程序存储器ROM
数据存储器RAM
2
3
13
2
32
1
89C51 CPU时序
第3章指令系统
寻址方式
当前选定的寄存器内容就是实际操作数寄存器寻址:
MOV A,R3;A (R3)
例:
在指令中直接给出操作数的真实地址直接寻址
操作码后面紧跟一个实际操作数地址例:MOV A,3AH;(3AH) →A
指令的操作数存放在程序存储器中
立即寻址:
操作数紧跟操作码后面
例:MOV A,#3AH;3AH→A
寄存器间接寻址:指令选定的寄存器内容就是实际
的操作数地址
例:MOV R1,#30H ;(R1)←立即数30H
MOV @R1,#0FH ;(30H)←立即数0FH
基址寄存器加变址寄存器间接寻址:
以DPTR或PC作基址寄存器,A作变址寄存器两者相加形成操作数地址。
例:MOVC A,@A+DPTR ;((A)+(DPTR))→A
相对寻址以当前PC 值为基准地址,加上指令的偏移量“rel”,结果为目标地址。
rel 为有符号补码数,范围:-128~+127
寻址指令
执行地址
目标地址例如:SJMP rel
操作:跳转到的目的地址= 当前16位PC 值+ rel
以访问触发器的方式,对内部RAM 、SFR
的位地址空间进行访问,称为位寻址。
位地址用于布尔指令。
位寻址
89C51单片机的指令系统
例1:已知R1=32H、(30H)=AAH、(31H)=BBH、(32H)=CCH,执行如下指令后A、50H、R6、32H、P1口中的内容是什么?
MOV A,30H ;(A)=AAH
MOV 50H,A ;(50H)= AAH
MOV R6,31H ;(R6)=BBH
MOV @R1, 30H ;(32H)=AAH
MOV P1, 32H ;(P1)=AAH
解:执行后结果为(A)=AAH,(50H)=AAH,
(R6)=BBH,(32H)=AAH,(P1)=AAH。
