深信服产品故障判断指引
深信服行为管理操作文档-11.0-最新版本
网卡的工作模式full 全双工，100Mb
网口收到的错误的 包和错误的帧数
查看网口ip
抓包工具的使用
（TCPDUMP）抓包的使用
将抓到的数据包下载到PC 机本地，用Sniffer或Ethereal， Wireshark等抓包软件打开 通过抓取的数据包，分析数据的通信是否正 常（是否有双向通信的数据，源和目标IP是 否正确等）
ቤተ መጻሕፍቲ ባይዱ
抓包工具的使用
注意事项：
1. 高级（TCPDUMP）抓包的过滤表达式使用的是Linux下的标准TCPDUMP
上网故障排除功能使用案例
1. 设置开启条件，开启实时拦截日志并直通。
为便于定位问题， 在内网找一台电 脑测试
同时开启数据直通
上网故障排除功能使用案例
2. 开启拦截日志并直通后，测试电脑打开网页操作，发现可以打开网页， 再到上网故障排除中刷新实时拦截日志，如下图：
通过这些日志，可发现浏览网站的请求被URL过滤 丢包了，需要检查上网权限策略中应用控制中的访 问网站的相关网站类型的配置。
上网故障排除功能介绍 命令控制台的使用 抓包工具的使用 其他排错工具的使用 深信服公司简介
SANGFOR AC
上网故障排除功能介绍
上网故障排除功能介绍
上网故障排除功能用于查询一个数据包在通过AC&SG设备时是被哪个 模块拒绝，是什么原因被拒绝。当用户上网出现故障时，便于快速定位 故障原因，也可用来测试一些规则是否生效 。 设置拦截日志过滤条件： 设置需要针对哪些IP地址，协议和端口开启拦截日志。默认开启所有 的拦截日志。 开启数据直通： 开启后，AC&SG上设置的上网策略将不生效，符合策略设置应该被 拒绝的数据包会被设备放行，同时会将符合策略设置应该被拒绝数据 包的情况以日志的方式显示出来
FortiGate基本故障排错
电话: (010)62960376
查看指定网络接口的速率及双工,数据收发信息 get hardware nic port4
3.4 MAC 地址表
查看 FortiGate arp 地址表
清除 FortiGate arp 地址表
北京市海淀区北四环西路 52 号中芯大厦 12 层
电话: (010)62960376
FortiGate 基本故障排错
版本 时间 作者 支持的版本 状态
1.0 2011 年 12 月 胡丹丹(ddhu@) FortiOS v3.X,v4.X 草稿
北京市海淀区北四环西路 52 号中芯大厦 12 层
电话: (010)62960376
目录
1. 目的 .............................................................................................................................. 4 2. 故障定位及信息收集 ................................................................................................. 4 2.1 故障定位............................................................................................. 4 2.2 故障信息收集 ..................................................................................... 5 3. FortiGate 信息收集..................................................................................................... 5 3.1 系统信息............................................................................................. 6 3.2 系统资源查看 ..................................................................................... 6 3.3 网络接口速率及双工 ........................................................................... 7 3.4 MAC 地址表 ........................................................................................ 8 3.5 路由表信息 ......................................................................................... 9 3.6 查看会话信息 ..................................................................................... 9 4. 数据的抓取及 debug ............................................................................................... 12 4.1 抓取数据包 ....................................................................................... 12 4.2 数据流 debug ................................................................................... 15 4.2.1 接口的管理服务未启用,或未匹配信任主机数据包被丢弃 ........ 15 4.2.2 策略动作拒绝,或命中隐含策略, 数据包被拒绝 ....................... 16 4.2.3 反向路径检查失败,丢弃数据包 ............................................... 16 4.2.4 会话经由 session-helper 处理 ............................................... 16 5. 常见场景故障分析 ................................................................................................... 16 5.1 异步路由........................................................................................... 16 5.2 反向路径检查 ................................................................................... 17
深信服产品维保 相关政策规定及说明-to-内部及协议渠道
1.0.目的明确我司产品产品维保相关规定，包括首次采购时购买产品维保及后续续保相关政策说明2.0.产品维保政策2.1一般情况下产品维保方式一般情况下以产品list价格的5%/年进行产品维保续保（协议渠道项目可享受渠道折扣）2.2 产品维保断保后的返修及续保政策2.2.1 客户在进行产品维保续保时如之前有断保情况，需先补齐断保费用再向后延保，对此做以下说明：产品维保作为一种延续性服务，同硬件产品使用时间及寿命有关，使用时间越长，其寿命越短，正常使用的风险越高，产品维保的延续越有必要。
因此我司需要保持产品维保服务延续性，同时以最具性价比的方式为客户提供保障；在客户再次选择产品维保服务时，我们将对硬件产品进行使用时间评估，若客户设备的产品维保服务未保持其延续性，将相应收取期间的断保费用。
2.2.2 对于产品维保断保客户，进行续保的处理方式当客户进行产品维保续保时，我司会根据此设备序列号查询历史订单确定最近一次产品维保过期时间距当前欲续保时间如超过1个月以上则需要进行断保费用补齐，补齐及续费标准如下：1、如续保时，设备维保断保180天以内，按照产品list价的5%/年进行补齐及向后续保。
2、如续保时，设备维保断保超过（含）180天，按照产品list价的8%/年进行补齐，再以5%/年向后续保。
3、补齐具体到月计算（不用具体到天），如断保时间不足整月，则计算至整月即可，例如20天，可免除补齐；79天，需补齐2个月；4、协议渠道项目可享受渠道折扣2.2.3 对于产品维保断保客户，设备故障后要求返修的处理方式1、先按照2.2.2要求完成续保的设备，即可享受正常在保返修处2、如客户执意仅进行单次返修，报价为产品list价格的8%（不享受渠道协议折扣），返修后有3个月保障期2.3 产品维保或使用年限超过5年的设备处理2.3.1 原则上我司建议产品硬件有效保修期不超过5年，从两方面进行说明：1、超过5年的硬件设备因内部配件老化问题，无法承诺保障性维修（即维修后再次出现故障的几率很高，可用周期较短），从而会产生客户较高的使用风险及我司过高的维护成本。
如何检查深信服设备性能

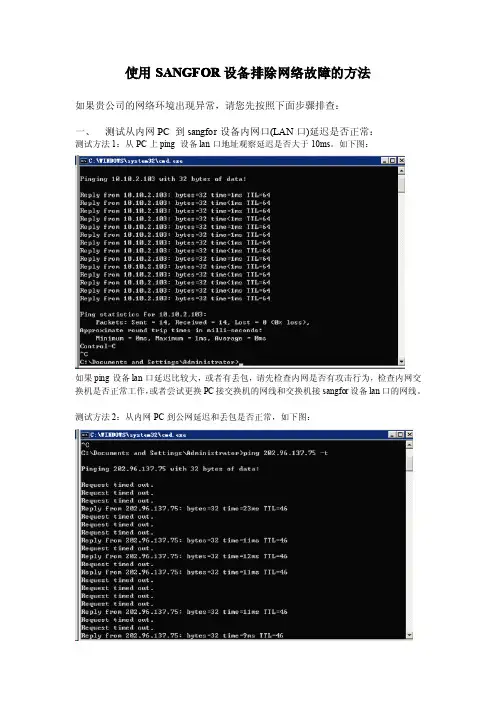

使用SANGFOR设备排除网络故障的方法如果贵公司的网络环境出现异常，请您先按照下面步骤排查：一、测试从内网PC到sangfor设备内网口(LAN口)延迟是否正常：测试方法1：从PC上ping设备lan口地址观察延迟是否大于10ms。
如下图：如果ping设备lan口延迟比较大，或者有丢包，请先检查内网是否有攻击行为，检查内网交换机是否正常工作，或者尝试更换PC接交换机的网线和交换机接sangfor设备lan口的网线。
测试方法2：从内网PC到公网延迟和丢包是否正常，如下图：测试方法3：从sangfor设备上ping公网测试是否有延迟和丢包，可以通过网关升级客户端登陆sangfor设备上，ping公网地址，观察延迟和丢包情况。
网关升级客户端下载地址：/download/product/other/SinforUpdate.v4.0.exe安装成功后，打开网关升级客户端：开始菜单—所有程序—《Sangfor Gateway Findme Client》—《网关升级与备份系统》，打开界面如下：登录升级客户端，点击『系统』—『直接连接』，在网关IP处输入设备IP地址，登录密码默认为：dlanrecover，登录后如下图所示：下面从设备上ping公网测试，以ping202.96.137.75为例，点击『工具』—ping，输入目标IP地址，点击开始，结果如下图所示：注意：通过网关升级客户端每次只能ping一个包，可以多次测试，对比从设备上ping公网和内网ping公网的差别。
二、检查设备是否有错误帧或丢包问题通过网关升级客户端，查看接口信息，检测接口是否有错误帧或丢包情况来判断问题：登录网关升级客户端，方法请参考步骤一，登录后点击『工具』—『查看网络配置』,观察设备使用网口是否有错误帧或丢包，如下图所示：Sangfor设备网口对应关系：eth0<>LAN口，eth1<>DMZ口，eth2<>WAN1口，eth3<>WAN2口，以此类推。
深信服产品故障判断指引
Adesk产品故障判断指引
序号
1
2 3 4
故障现象
使用过程中，频繁死机或宕机
设备无法正常升级或则升级异 常 使用过程中，总是无故重启 adesk启动时，系统卡死无法 正常启动
处理办法
1.确认下是否有外设导致宕机或死机，可以尝试拔掉其他外 设再进一步确认。 2.确认客户处供电情况是否稳定； 3.确认软件版本，建议升级到4.5或更高版本； 4.是否通过瘦客户机观看高清视频； 5.确认瘦客户机是否温度过高； 6.如排除以上情况后，请联系深信服客服中心处理。
ห้องสมุดไป่ตู้口故障问题处理方法
网口灯不亮，首先使用交叉线对接同一台设备的非BYPASS口（AC设备接千兆交换机或PC,防止 恢复默认配置），看设备的网口灯是否有亮。同时需要注意，万兆网口，一定不能使用千兆模块， 如果出现误用，需要重启设备，重启设备仍无法解决，请联系深信服客服中心处理。
如果是千兆网口，网口灯数据灯和传输灯都为一样颜色的则正常，如果一个橙色一个绿色，则说 明主板没有正常加载，需要联系深信服客服中心处理；如果是百兆网口的数据灯和传输灯颜色不 一致则为正常。
8 显示很暗，或则有水波纹，变 1.检查VGA线与VGA接口是否松动；
色等
2.确认VGA线长度是否过长（一般不要超过8M）
3.将显示器模式调整为自适应(auto)模式；
4.如排除以上情况后，请联系深信服客服中心处理。
Adesk产品故障判断指引
序号
故障现象
9 各IO接口使用问题(如USB、 COM口等)
第二种现象： 条件①：已知对端设备是百兆交换机且锁定了全/半双工工作模式； 条件②：深信服设备也是百兆口。
深信服设备排除策略使用说明

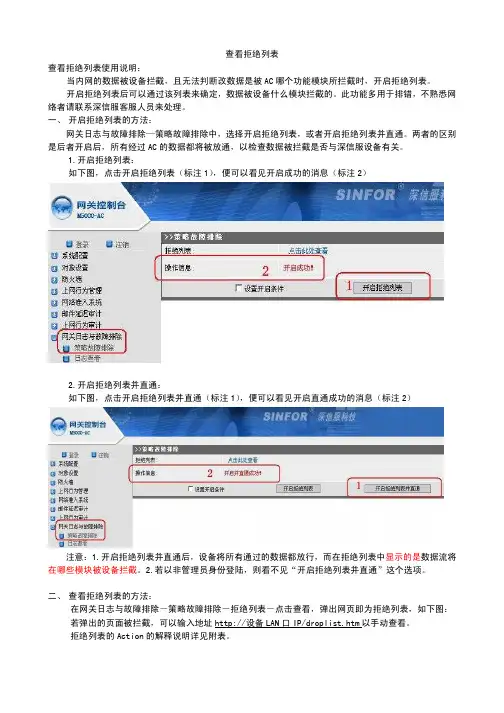

查看拒绝列表查看拒绝列表使用说明：当内网的数据被设备拦截，且无法判断改数据是被AC哪个功能模块所拦截时，开启拒绝列表。
