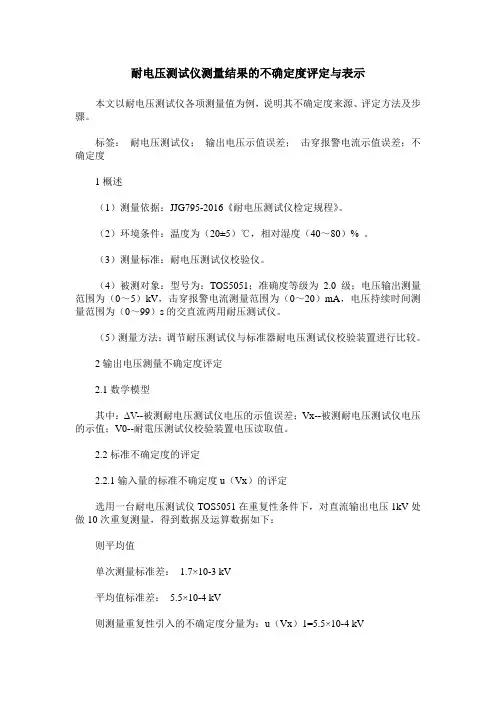

耐电压测试仪测量结果的不确定度评定与表示本文以耐电压测试仪各项测量值为例，说明其不确定度来源、评定方法及步骤。
标签：耐电压测试仪；输出电压示值误差；击穿报警电流示值误差；不确定度1概述（1）测量依据：JJG795-2016《耐电压测试仪检定规程》。
（2）环境条件：温度为（20±5）℃，相对湿度（40～80）% 。
（3）测量标准：耐电压测试仪校验仪。
（4）被测对象：型号为：TOS5051；准确度等级为2.0级；电压输出测量范围为（0～5）kV，击穿报警电流测量范围为（0～20）mA，电压持续时间测量范围为（0～99）s的交直流两用耐压测试仪。
（5）测量方法：调节耐压测试仪与标准器耐电压测试仪校验装置进行比较。
2输出电压测量不确定度评定2.1数学模型其中：ΔV--被测耐电压测试仪电压的示值误差；Vx--被测耐电压测试仪电压的示值；V0--耐電压测试仪校验装置电压读取值。
2.2标准不确定度的评定2.2.1输入量的标准不确定度u（Vx）的评定选用一台耐电压测试仪TOS5051在重复性条件下，对直流输出电压1kV处做10次重复测量，得到数据及运算数据如下：则平均值单次测量标准差： 1.7×10-3 kV平均值标准差： 5.5×10-4 kV则测量重复性引入的不确定度分量为：u（Vx）1=5.5×10-4 kV被测耐电压测试仪分辨力为0.01kV，其半宽为0.005kV，属于均匀分布，则被测耐电压测试仪分辨力引入的不确定度分量：u（Vx）2=0.005kV/=2.9×10-3 kV因被测表重复性引入的不确定度分量和被测表分辨力引入的不确定度分量对测量标准不确定度的贡献存在重复，故取两者中大的为被校表引入的标准不确定度。
则u（Vx）=u（Vx）2=2.9×10-3 kV2.2.2输入量V0的标准不确定度u（V0）的评定输入量V0的标准不确定度u（V0）主要来源于标准器输出电压的准确度和标准器的分辨力所引入的标准不确定度，两者属于均匀分布，采用B类方法进行评定。
耐压试验中击穿和闪络现象之分析
耐压试验中击穿和闪络现象之分析试验,作出定性分析,得出明确的概念.一,击穿和闪络原理电器产品人可触及的导体是用绝缘材料和空气间隙与带电体隔开的.绝缘材料的绝缘性能和空气间隙状况直接涉及人身防触电的安全问题.通过耐压试验对此进行检验考核,如发生击穿或闪络现象,就认为这项安全性能不合格.因此,如何理解击穿和闪络现象十分必要.1.击穿原理材料的导电性能是由它的原子蛄构所决定的.绝缘材料原子的外层电子受原子核的束缚力很大,很不容易挣脱出来,形成自由电子的机会非常4,.对介于两导体之间的绝缘介质施加电压,当电压不断增加时,开始电流极微且不会有多大的变化,但是电压增加到一定的大小之后,电流突然增失,出现击穿现象.这是由于外加电场强制地把外层电子拉出,彤成自由电子,导致电流剧增.换句话说,鲍缘材料并不是绝对不导电,当外加电压足够高时,腥样有很大的电流流经绝缘体,这就所谓的击穿.其伏安特性曲线如图1所示.2.闪络原理具有一定空气间隙的两个带电导体会形成空问电场,该场强的大小与闻隙大小和电场强弱有关.当两导体问空气间隙(电气问隙)足够小和电为了弄清产生击穿的外界因素,设想做一些比较试验.(一)不同材料的击穿特性比较试验该项试验以相同的爬电距离为前提,试验原理如图2.毋2击穿试验席理田(1)木质材料诚骚蛄果,如表1.裹1甘验直w『0l0,5lIl0l5j2,02,5l3.03.5….…olo092『0.1620.264l0,粥I_B】2j击穿/Ⅲ1要…o-嘲0.枸ll_lm2.013l击穿/数据在5秽种内读得.(2)橡皮材料试验蛄果如表2(二)相同材料电气间隙,-k.4,比较试验用相同犀度的橡皮作为鲍缘介质,试验原理如图3和图4,图4是将图3所示的电气问隙缩徽锏晾—卜墨里墨I.星生墅黑.IL—一kv争—_-一L————kV————_J 图5图6爬电距离太小比较试验原理图试验结果:图5在4kv时,击穿;而图6在4kV时,不击穿.(四)相同材料介质,两侧导体形位关系不同的比较试验I.两导体面——面相对如图7所示;2.两导体点——面相对如图8所示.芒…体圉7图8形位关系不同比较试验原理图试验结果如表4.裹4高压试验值w00.510l1.5l2.0253.035l圈700.0260ol0o92lo1830.3霓击穿,I圈8000000.01~l0.011100210.04l006ZD.145 三,试验结果的推断任何试验都在特定条件下进行,而实际情况却有千差万别.不过,我们可以用实验所得结果进行普遍J『生推断.实验所得的几种定量特性进行定性分析.如图9所示:l2108642图9绝馨特性分析原理图①特性曲线,可描述前面表2情况.在击穿之前泄漏电流极其微小,基本上是零.不论高压试验台整定电流继电器设定的动作电流为多少,只要动作就能表明击穿.也就是说,在耐压试验中.要使材料产生击穿现象,与所设定的整定电流无关.象选种情况,不管设在那档整定电流值,只要整定电流继电器动作,便可认为击穿.②特性在击穿之前,泄漏电流也很小,如果将I下转第36页)(上海计量测试)2/1998—31—捌与革新(3)测量杠杆上的调节螺丝尖头磨损严重.应更换新的调节螺丝(4)金钢石压头损坏.更换压头.(5)主轴与工作面同轴度差.调升降丝杆的位置.(6)指示器有故障.修理指示器7.c标尺中的高值舍格,中低值不合格(1)压头锥角表面光洁度差.修整或更换压头.(2)剥试扛杆比不合适.重调杠杆比.(三)试件支承机构不正常1.丝杆不能自由下降.(1)丝杆有损伤.修理丝杆.(2)丝杆与丝母间有杂物或镑蚀.应清洗杂物并除锈上油.(3)丝杆变形.校正丝杆.2工作面不率固(1)工作面辆部与丝杆上端配合间隙过大.更换舍适的工作面.3.转动工作面手柄,丝杆有转动现象.(1)键配合间隙过大更换合适的键.(2)固定在丝杆套内的平键松动,拧紧键的固紧螺钉.‘‘‘‘,■’’,’,,,’’,,,,’,’,’,’,…’,,,,’…,■●’■’’,’,●,,,,’,…,’■,,,’,’,…,,,,,,,,’,,,’●,,【上瑶第32页Jda(ms_眦)丽1丽11:上_(一ff2dL)COSCtODsdL’-‘量仪”的总不确定度占0的数值相接近,因此,严格执行JJG300—82检定规程,进行正常的检定工作精度是完全有保证的.而经该装置检定合格的小角度检定仪,完全可以执行JJG202—90自准直仪检定规程与JJGT12—90电子抽平仪检定规程,开展对高精度自准直仪,电子水平仪等工作计量器具的示值误差等项检定工作.l上摄第31页J整定电流值谩定为2rnA,继电器正好在击穿点动作;可是,③特性却在击穿以前,整定电流继电器就动作了,这样就不能认为继电器动作就是击穿.③,④特性,它们在击穿之前,泄漏电流增长率相同,可是,④特性的击穿点比③特性的击穿点要高.就此而言,④特性的鲍豫材料优于③特性的绝缘材料.就泄漏电流大d,而论,①特性泄漏电流为最小,可是击穿点比其它三种情况都要低. 因此,没有必要将泄漏电流的大d,来作为击穿的判定条件.④特性在击穿之前,应有相当大的泄漏电流,如果耐压试验台的变压器输出容量不足以输出击穿前的那么大的电流,就意味着不足以导致击穿现象,而产生误判断.为此,试验标准对高压变压器的输出容量有规定.另外,从表1和表3中可知,多’殳做耐压试验会降低材料的绝缘性能.所以,在某些产品标准中规定,傲第=次耐压试验时,高压值为第一次的80%综前所述,击穿现象表现为泄漏电流突然上升,会导致高压变压器输出电压跌落.闪络现象表现为强烈的闪光,井导致泄漏电流剧增,同样导致高压跌落.产生击穿现象的因素有,试验时的高压值,试验时间和次数,绝缘材料性质,爬电距离,电气间隙及两导体间形住关系等.试验中绝缘材料在击穿之前,可能有较大的泄漏电流,必须将整定电流值设定在击穿前泄漏电流值以上,只有这样,整定电流继电器动作才能表明材料真正击穿.否则,整定电流继电器动作不能表明绝缘材料真正击穿. 36一’上海计量测试)2/199s。
耐压测试仪示值误差的不确定度分析
３ ． １ ． ５ 扩 展不 确定 度
取 ｋ ＝２ ， Ｕ＝ｋ・ Ｍ ＝ ２× ４ ． ４ ４＝８ ． ９ Ｖ Ｕ ｒ ｅ ｚ ＝８ ． ９× １ ０ （ １ ｋ Ｖ ）
贝塞 尔公 式计 算得 ｓ ＝１ ． ５ ｖ（ １ ｋ Ｖ） ， ｓ ＝ ９ Ｖ（ １ Ｏ ｋ Ｖ） 实 际 的
３ ． ２ ． ２ 由上级单位校准给出的测量不确定度 ｕ 在 交流 １ ｋ Ｖ上 级单 位校 准给 出 的测 量不 确定 度 ２ Ｖ， 在交流 １ ０ ｋ Ｖ上级单 位 校准 给 出的测量 不确 定度 １ ０ Ｖ， 属 均匀分布 ， 故 ： ＝ ２ ／ √ ３ ＝ １ ． ２ Ｖ（ １ ｋ Ｖ ）
Ｅｖ ａ ｌ ｕ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｕｎ ｃ ｅ ｒ ｔ ａ ｉ ｎｔ ｙ ａ ｂ ｏ ｕ ｔ Ｉ ｎ ｄ ｉ ｃ ａ ｔ ｉ ｏ ｎ Ｅｒ ｒ ｏ ｒ ｏ ｆ Ｄｉ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ Ｔｅ ｓ ｔ ｅ ｒ
Ｕ＝ｋ ・“ ＝ ２ × ４１ ． ４＝８ ３ Ｖ Ｕｒ ｏ ｆ＝ ８ ． ３×１ ０
２ ． ２ 由上级 单 位校 准给 出 的测量 不确 定度 ： ２ ． ３ 由其它影响所引起的不稳定给出的不确定度分量 “ ，
３ 不 确定 度评 定
（ １ Ｏ ｋ Ｖ） ３ ． １ ． ６ 标 准不 确定 度一 览表
“ ｌ ＝７ ０ ／ ４ ￣ － ＝ ４ ０ Ｖ （ １ Ｏ ｋ Ｖ） 。
３ ． １ ． ３ 由其 它影 响所 引 起 的不稳 定 给 出 的不 确 定 度 仪 校 验 仪 对 一 台稳 定 ２级
耐 电压测 试仪 的 １ ｋ Ｖ、 １ ０ ｋ Ｖ输 出直 流 电压 测量 １ ０次 ， 用
耐压测试仪检定规程中击穿报警电流的疑问
１ 引言
疑 问二 ： 检定击 穿报 警 电流 时的读 数 问题
现在 市 面上 的耐 电压 测 试仪 校 准装 置 有 很 多 种 ， 有
耐压 测试 仪 的应 用 很 广 泛 ， 用 者 为 了保 证其 产 品 使
的质 量 ， 也非 常关 注 耐 压 测试 仪 的检 定 问题 。其检 定 依 据 是 ＪＧ７ ５ ０ ４耐压测 试 仪检定 规程 ， Ｊ ９ —２ ０ 但是 笔者 对现 行规 程 中击 穿报 警 电流项 目的检定存 在 一些疑 问。 ２ 疑 问
电学部 。
古建平 ， 深圳市计量质量检测研究院 （ 深圳 ５ ８５ ） １０５ 。
收 稿 时 间 ：００—０ ２１ ３—２ ３
ｏ ｔｓ ｎ ｉｇ Ｖ ｌ ｇ ｅｔｒ ｆＷｉ ｔ ｄｎ ｏｔ ｅＴ ｓ ｓ ｈａ ａ ｅ
王敬喜 古建 平
（ 深圳市计量质量检测研究院 ， 广东 深圳 ５８５ ） １０５
摘 要： 本文简单讨论现行耐压测试仪检定规 程中击穿报警 电流的设定误差与示值误差问胚以及检定该参数时的读数问题 。 关键词 ： 击穿报警电流 ； 设定误差 ； 示值 误差 ； 读数 ’
阻测 试功 能 和 泄露 电 流 测 试 功 能 。他 们 相 应 的 检 定 规
程 ： Ｇ ９４—２０ Ｊ ８ Ｊ ０ ４接 地 导通 电阻 测试 仪 检定 规 程 中的接
地导通 电阻项 目就 明显 区分 电阻的示 值误 差和 报警 预置
误差 ， 把他们 作 为两个 独 立 的项 目进行检 定 ； Ｇ ８３ 并 Ｊ ４ — Ｊ ２０ ０７泄露 电流 测 试 仪 检 定 规 程 中泄 露 电流 示 值 误 差 检
一
综上所述 ， 对于以后我们检定耐电压测试仪时， 如果
耐压测试仪常见故障及解决方法
耐压测试仪常见故障及解决方法为了确保产品的安全性和稳定性，耐压测试仪已经成为了现代企业中不可或缺的测试设备。
但是在使用过程中，我们也会遇到各种各样的故障。
本文将会介绍一些常见的耐压测试仪故障，并提供相应的解决方法，希望能够帮助大家加快耐压测试仪的维修和保养速度。
故障1：耐压测试仪输出电压波动大问题表现耐压测试仪输出的电压经常波动，甚至超过了规定的范围。
可能原因•电源电压不稳定。
•输电线路较远，过程中出现了电压损失。
•杂散信号影响。
•精度低的DAC或ADC等数字模块电源电压太低。
解决方法•更换稳压电源，使功率稳定。
•使用更好的配电线（阻抗小），以减少输电线路上的损失。
•确保数字模块电源电压符合要求。
•建议使用带隔离的数字模块（如AD7569）。
故障2：耐压测试仪工作不稳定问题表现耐压测试仪工作不稳定，测试结果不可靠。
可能原因•耐压测试仪被安装在电压较高或较低的环境中。
•电源电压不稳定，或电源电压出现了干扰。
•输出负载过重或负载波动较大。
•输出短路。
解决方法•选择一个电压稳定的环境，或在耐压测试仪外部增加防护措施，避免受到过压和过流等损害。
•调整电源电压，使之符合耐压测试仪的要求，或者加入电源过滤器，消除电源干扰。
•避免过载，确保输出负载符合耐压测试仪的规格，或加入合适的负载容量和稳压电路等调整器件。
•检查和排除输出短路。
故障3：耐压测试仪无法连接计算机问题表现无法将耐压测试仪与计算机之间建立通讯，无法进行测试过程记录和数据分析。
可能原因•TCP/IP配置错误，网络连接错误。
•串口通讯过程中出现问题，连接不上。
•USB设备驱动无法正常安装或打开。
解决方法•检查TCP/IP配置和网络连接，消除故障。
•检查串口连接，解决设备无法连接的问题。
•检查USB驱动安装情况和设备是否正确连接。
故障4：耐压测试仪的读数出现了明显的误差问题表现耐压测试仪测出来的数据与实际值有很大的误差。
可能原因•耐压测试仪的电子测量部件，如电荷放大器、采集芯片、ADC等元件等工作不正常或损坏。
耐压仪测量误差的来源分析与系统校准方法
耐压仪测量误差的来源分析与系统校准方法一、引言耐压仪作为一种常用的电气安全测试设备，被广泛应用于各种电气设备的生产和维修过程中。
然而，在实际使用中，耐压仪的测量误差会对测试结果产生一定的影响，因此我们有必要对其误差来源进行分析，并提出相应的系统校准方法。
本文将就耐压仪测量误差的来源进行深入研究，并提出可行的校准方法，以提高测试结果的准确性和可靠性。
二、耐压仪测量误差的来源分析1. 电压源误差耐压仪的测量基于外部提供的电压源，因此电压源的精度和稳定性直接影响着测量结果的准确性。
不同电压源的质量差异和精度不一致会导致测量误差的产生。
此外，电压源的电压波动、温度变化等因素也会对测量结果产生影响。
2. 测量电缆和连接器的质量影响测量电缆和连接器是将电压源与被测设备连接的关键部分。
如果电缆或连接器质量不佳，会导致电压信号的损失或干扰，从而引起测量误差的产生。
因此，选择合适的电缆和连接器，并确保其连接牢固、接触良好，对于减小测量误差具有重要意义。
3. 人为误差在耐压仪测量过程中，人为误差也是测量误差的重要来源。
操作人员的经验水平、操作规范性以及人为评判的主观性都可能导致误差的产生。
因此，培训合格的操作人员，并制定标准的操作规范是减小人为误差的关键。
三、耐压仪系统校准方法1. 校准电压源为了减小电压源误差对测量结果的影响，可以通过校准电压源的方式来提高其精度和稳定性。
校准电压源需要定期检测其输出电压，并与标准电压源进行比对，以确定其误差并进行校正。
2. 配备优质的电缆和连接器为了减小测量电缆和连接器的质量影响，选择质量优良的电缆和连接器十分重要。
通过选择阻抗匹配、抗干扰能力强的电缆和连接器，可以有效降低测量误差。
此外，定期检查电缆和连接器的连接状态，确保其良好的接触也是减小误差的关键。
3. 培训合格的操作人员针对人为误差的来源，培训合格的操作人员是降低误差的关键。
通过系统的培训和操作规范的制定，提高操作人员的技能水平和操作规范性，从而减小人为误差的产生。
耐电压测试仪检定及使用过程中应把握的几个问题
耐电压测试仪检定及使用过程中应把握的几个问题作者：张越专许斌彬来源：《科教导刊·电子版》2016年第05期摘要文章介绍了耐电压测试仪在检定及使用过程中常见的问题，通过对其使用中主要指标及项目的分析，提出了解决问题的方法，提高了测试仪的准确性和可靠性，为电器产品的安全检验提供技术保证。
关键词检定使用耐电压测试仪常见问题中图分类号：TM934.3 文献标识码：A0引言随着现代科技的快速发展，诸如空调、冰箱、电视等电器产品广泛应用于人们的日常生活中，电器产品的使用安全性受到了高度关注，CSA、UL和IEC标准中，日常使用的绝大多数电器产品均要求进行耐压测试，可以看出，耐压测试是安全标准的重要组成部分，耐电压测试仪作为安全防护类计量器具，我们在检定和使用中必须慎之又慎。
1检定和使用中的主要指标及项目耐电压测试仪（Withstanding Voltage Testers）也就是俗称的高压测试仪，通过对产品施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘强度是否符合要求的测试。
为了保证使用仪器的准确性和可靠性，必须定期对耐电压测试仪进行检定或校准。
根据中华人民共和国《JJG795-2004耐电压测试仪》检定规程5.2款要求，耐压仪使用中的检验项目有：外观及通电检查；交直流输出电压；击穿报警电流；电压持续时间。
其中最主要的指标是输出电压和击穿报警电流。
根据笔者多年的工作经验，关于输出电压，其使用问题多于计量问题，而击穿报警电流的使用和计量问题相对于输出电压会更多。
1.1 输出电压检定和使用中的常见问题输出电压通常采用直接测量法检定，将测试仪输出端与数字高压表（校验仪）连接。
将测试仪输出电压示值调到规定的检测点（指针对准带有数字的分度线）上进行测试，读取数字高压表上的电压示值；测试仪输出电压由小到大，重量测量两次，取其平均值，即为电压实测值。
目前在计量过程中普遍存在的问题是只测量一次（只上升，不下降）便作为测量结果，不符合JJG795-2004 5.3.4.2.2款要求。
压力试验机误差产生原因和解决方法 力试验机常见问题解决方法
压力试验机误差产生原因和解决方法力试验机常见问题解决方法压力试验机也称电子压力试验机，紧要适用于橡胶、塑料板材、管材、异型材，塑料薄膜、电线电缆、防水卷材、金属丝、纸箱等材料的各种物理机械性能测试。
误差产生原因1.试验机安装不正确产生的误差试验机安装不水平，会加添各活动部件之间的摩擦力，影响垂直安装，从而给试验机带来误差。
（1）主机部分安装不水平工作活塞和工作油缸之间将会产生摩擦力，试验机工作平台与一侧立柱之间的导轮也会产生摩擦力，从而产生误差，一般表现为正差，且误差随着载荷的增大而减小。
（2）测力计部分安装不水平若测力计前后安装不水平，将会使摆轴轴承之间产生摩擦力，其误差一般表现为负差。
综合以上两种因素产生误差的特点都是对小负荷影响大，对大负荷影响小。
2摩擦阻力产生的误差（1）主机部分摩擦阻力液压试验机的摩擦阻力紧要发生在工作油缸和工作活塞之间。
除安装不水平因素外，油缸内有脏物，油的粘度过大，也会造成摩擦阻力加大。
另外，工作平台导轮位置不合适也会造成与一侧立柱的摩擦力增大。
（2）测力计部分摩擦阻力测力计产生摩擦阻力的原因较多，如测力油缸与测力活塞之间有脏物，油的粘度过大，指示装置上的从动针摩擦力大，齿轮齿杆上有油污、脏物或齿杆上限位片压得过紧，测力活塞皮带磨损断裂等。
误差除去方法对于以上误差的显现，应首先检查试验机安装是否水平，对主机用框式水平尺在工作油缸外圈相互垂直的两个方向找平。
对测力计在摆杆正面调整测力计前后水平，将摆杆边缘与内侧刻线对齐固定，用水平尺靠在摆杆侧面调整机体左右水平。
对油缸内脏物可放油清洗并更换粘度适合的机油。
测力计指示装置从动针摩擦力过大，齿轮齿杆过脏，可用汽油清洗并调整压紧螺丝及齿杆上限位片，更换测力活塞上的皮带，这些都可以达到除去误差的目的，使试验机达到合格使用状态大家应当都明白，拉力试验机工作过程中会给操带来一些障碍！然而知道归知道，真正需要解决这些障碍的时候，很多人却不知道该假如下手。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国计量China Metrology
2010.5
温度计，发现安全泡的顶部还有一点水银。
用高温法接上水银，至此该玻璃温度计断节、挂壁修复结束。
重点：在修复170℃~230℃一类玻璃温度计时，到了需急冷时，一定要清楚轻点冰块时玻璃温度计的自有温度还有多少。
如玻璃温度计的自有温度高了，玻璃温度计会碎裂。
建议：因玻璃温度计的自有温度低了，只会使气泡不刺破，不会出现大的意外。
可慢慢地提高玻璃温度计的自有温度来进行急冷操作。
用户交流
经与用户交流，了解到一般用户购买玻璃温度计后，发现玻璃温度计液柱断节了，通常去找销售商。
销售商往往通过简单轻敲的方法完成修复。
但等用户拿回单
位后，玻璃温度计在垂直状态下还好，可保持一段时间，一旦水平放置，很快就会再次出现断节的现象。
销售商具体修复过程：观察玻璃温度计，有一个气泡，气泡上的水银量不多。
手拿玻璃温度计，移至桌子边缘处，用手轻敲桌子边缘。
轻敲期间，一直保持玻璃温度计垂直、悬空。
如轻敲无效果，他们会适当加大敲击力度，直至水银接上。
建议：（1）遇到此情况，可拒绝购买或更换新的。
（2）不能更换的，自己或送当地计量所在恒温槽中进行高温、降温处理。
备注：（1）关于大气泡的确认，笔者认为评估出它的量等同于1/4个中间泡以上，即是大气泡。
（2）玻璃温度计是不是全浸式不影响修复结果，都可试一试。
作者单位【江苏省张家港市计量测试所】《中国计量》杂志2009年第5期刊登的《耐压测试仪检定时易出现的几个问题》一文，对检定击穿报警电流时数据变化较大，以及比对试验中产生误差的原因进行了分析和论述。
本文对此作进一步分析与探讨，并提出解决方法。
一、由操作不当引起，即调节电流时的速度过快在JJG795-2004《耐电压测试仪》检定规程中，检定击穿报警电流时调节电流归纳起来主要有两种操作方法：一种是固定电压调电阻。
所谓固定电压就是把测试仪调到JJG795-2004要求的范围，然后不再变动，通过调节负载电阻逐渐使电流由小变大，从而检测出击穿报警电流。
这种方法JJG795-2004详细叙述为“调整输出电压至0.1U H ，但不能低于500V 。
调节R i 的阻值，同时观察毫安表上的示值，直至测试仪发出报警或切断输出电压，此时迅速读取电流值。
重复测量两次，取其平均值，即为击穿报警电流值。
”但在调节负载电阻时必须缓慢、平稳、平滑。
如果负载电阻调节的速度过快，
就会产生较大变化的电流。
我们知道检定击穿报警电流的主标准器是数表，任何数表都有一定的测量速度。
测量速度指在规定的准确度内完成的最大测量次数，也就是仪表每秒显示的次数。
由于动态的电流变化过大，数表从输入信号发生突变的瞬间到满足准确度的新的稳定显示值之间有一定的时间间隔，这就是响应时间。
反之如果响应时间达不到要求，就不能满足准确度要求。
影响检定准确度要求的响应时间主要有两种：一种是阶跃响应时间。
在某量程上，也就是量程不变，在无极性变化时，由输入量以规定的幅度阶跃变化所引起的响应时间。
另一种是量程响应时间。
在无极性变化时，由输入量以规定的幅度阶跃变化引起转换到相邻量程的响应时间。
这是指具有自动量程的数表。
另一种操作方法是固定电阻调电压。
JJG795-2004规定“允许使用定电阻，平稳调节测试仪电压输出，使电流逐渐增大至电流切断值的方法。
”这就是对固定电阻
耐压测试仪检定时
击穿报警电流误差原因分析与解决方法
□韩乙旻
余建旦
118技术篇检定、使用与调修
调电压的描述和解释。
采用这种方法会产生更大变化的电流。
因为大多数测试仪是由市电接到调压器后通过升压装置输出高压。
调压器在360°旋转中很难控制角度，所以调节电压细度不够。
有些数控电压的测试仪同样也是调节细度不够，有的至少50V一调。
这样就容易产生阶跃的变化电流，从而产生误差。
从调节电流方便程度和调节细度来说，固定电压调电阻优于固定电阻调电压，故推荐固定电压调电阻操作方法。
二、由标准器和辅助设备的缺陷造成
有些辅助设备（电流调节盘，即负载电阻）选用定值电阻或十进制式电阻箱，没有微调电阻零件，如果采用固定电压调电阻，同样容易产生阶跃的变化电流，从而产生误差。
数表测试时都有一个工作周期。
一个工作周期内数表要完成准备、复位、取样、比较、极性判别、量程自动选择（当有此功能时）、A/D变换及读数机构输出测量结果、显示等一系列工作。
简单地说，一个工作周期包括信号采样、信号处理、读数显示三大部分。
检定击穿报警电流时，当调节电阻产生电流到了预置击穿报警电流值时，正常的测试仪能够自动切断输出电压同时发出报警信号，JJG795-2004规定测试仪必须有这个功能。
由于报警前产生的电流由小变大，是动态的。
而数表测试断电一瞬间，那个工作周期一般不太可能正好完成信号采样、信号处理、直到读数显示的整个过程。
换句话说，击穿断电时数表可能工作在信号采样阶段也可能工作在信号处理阶段，断电时数表正好工作在这个周期读数显示阶段的概率很小。
因此，击穿断电时数表显示的电流值一般总是前一个工作周期的数据，理论上说击穿报警电流的实际值（不可测得），一定比测得值（检定时被称作实际值）要大。
也就是说工作频率快的数表比慢的误差小。
在比对试验中要有这个认知。
对不同类型的数表，其测量速度差别很大，有的几秒一次，有的高达每秒几万次。
一般用于检定准确度最高只有2级耐压测试仪的数表，测试速度每秒几次至几十次就足够了。
即使使用高性能、高准确度的数表，如果用定值电阻或十进式电阻箱（即调节细度不够），再好的数表响应时间也无法满足测试阶跃的变化电流。
笔者推荐使用有极值保持功能的数表，使用时能排除人为视觉误差，同时降低劳动强度，特别是在做比对试验时更加客观公正。
三、解决方法
笔者认为，检定测试仪击穿报警电流时产生误差的主要原因有以上两种，对操作不当引起的可以通过规范操作，调节时尽量减小电流变化速率来解决。
根据
JJG795-2004要求测两次取平均值，如果碰到数据异常
再找原因。
由标准器和辅助设备的缺陷造成的，我院和上海凡
伦科技发展有限公司通过联合研制一套装置解决了这
个问题。
根据电流大小把负载电阻分成3路：2mA、20m
A、100mA，合理选择电阻，分配电阻功率，使每个电阻
发挥最大作用。
同时减少装置重量，以便于携带。
体积
只有29cm×20cm×14.5cm，重量仅2.6kg。
每一路配备一
只多圈可调电位器，最多可调10圈，调节范围大大增
加，而且调节细度也有很大改善，方便操作。
在测试终
端笔者采用了电流表测试方法和电压表测试方法。
电
流表法可直接读取电流数据，电压表法是电流通过标
准电阻用电压表读数。
特别要提的是选用电压表法的
好处。
一般数字多用表（或万用表）电压挡的准确度比
电流挡要高，选择电压表法检测可更好地利用数表的
准确度，而且可以使测试更合理。
从以上分析中可知，
击穿时实际报警电流一定比数表显示的电流要大，当
然这种误差相对2级准确度来说影响是很小的，但可
以利用电压表法检测，通过选用正误差为0.01级的标
准电阻，尽量和实际值接近。
从检测来说，合理选择正
误差更安全。
笔者制作的这套装置的另一个重要技术是，利用具
有手动保持功能的手持式数字万用表或台式数字多用
表改制而成，当击穿时数表能够自动数据保持。
我们运
用的自动数据保持功能技术不同于有些同功能的仪
表和装置。
这些仪表和装置的极值保持功能原理就是
通过仪表内部芯片设计极值（最大值）保持程序来解
决的。
而本装置是通过外部的信号处理后，反馈控制
数表手动保持功能端，使之能自动数据保持显示。
由
于是通过外部的信号处理和控制，很容易与计时电路
配接，达到JJG795-2004规定的自动测试电压持续时间
要求，大大提高测试准确度。
目前，市场上手动数据保
持功能的数表比有自动极值数据保持功能的数表要
多，而且手动数据保持的数表比有自动极值数据保持
功能的数表价格要便宜得多。
因此，这套装置成本低、
适用范围大、显示清晰、性能稳定、维修方便。
经过多
次比对，检测数据之差均在合格范围之内，使用效果
良好。
由于体积小、重量轻，便于现场检定耐电压测试
仪，值得推荐。
作者单位【韩乙旻上海市质量监督检验技术研究院
计量检测所、余建旦上海凡伦科技发展有限公司】
119
