燃气穿墙管和套管安装工艺及验收指导书

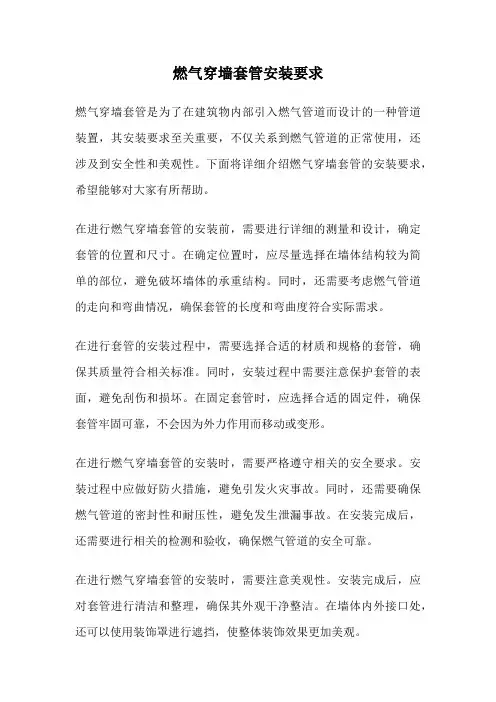

燃气穿墙套管安装要求
燃气穿墙套管安装要求
燃气穿墙套管是为了在建筑物内部引入燃气管道而设计的一种管道装置，其安装要求至关重要，不仅关系到燃气管道的正常使用，还涉及到安全性和美观性。
下面将详细介绍燃气穿墙套管的安装要求，希望能够对大家有所帮助。
在进行燃气穿墙套管的安装前，需要进行详细的测量和设计，确定套管的位置和尺寸。
在确定位置时，应尽量选择在墙体结构较为简单的部位，避免破坏墙体的承重结构。
同时，还需要考虑燃气管道的走向和弯曲情况，确保套管的长度和弯曲度符合实际需求。
在进行套管的安装过程中，需要选择合适的材质和规格的套管，确保其质量符合相关标准。
同时，安装过程中需要注意保护套管的表面，避免刮伤和损坏。
在固定套管时，应选择合适的固定件，确保套管牢固可靠，不会因为外力作用而移动或变形。
在进行燃气穿墙套管的安装时，需要严格遵守相关的安全要求。
安装过程中应做好防火措施，避免引发火灾事故。
同时，还需要确保燃气管道的密封性和耐压性，避免发生泄漏事故。
在安装完成后，还需要进行相关的检测和验收，确保燃气管道的安全可靠。
在进行燃气穿墙套管的安装时，需要注意美观性。
安装完成后，应对套管进行清洁和整理，确保其外观干净整洁。
在墙体内外接口处，还可以使用装饰罩进行遮挡，使整体装饰效果更加美观。
总的来说，燃气穿墙套管的安装要求包括位置确定、材质选择、固定安装、安全要求和美观性等方面。
只有严格按照相关要求进行安装，才能保证燃气管道的正常使用和安全性。
希望大家在进行燃气穿墙套管安装时，能够严格遵守以上要求，确保工程质量和安全性。

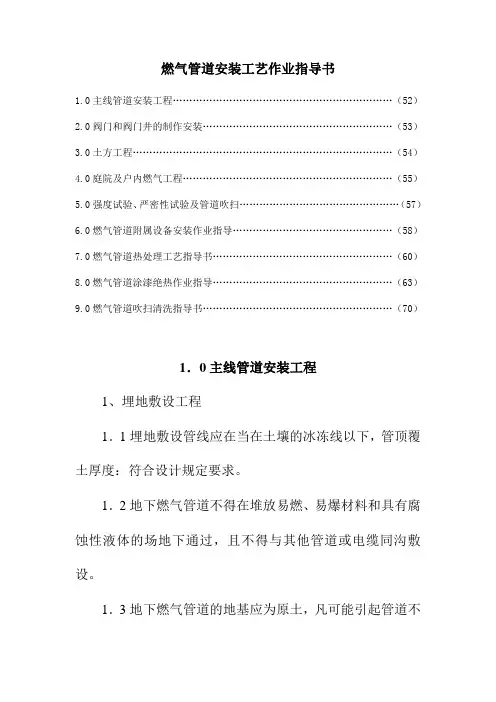

燃气管道安装工艺作业指导书
燃气管道安装工艺作业指导书1.0主线管道安装工程 (52)2.0阀门和阀门井的制作安装 (53)3.0土方工程 (54)4.0庭院及户内燃气工程 (55)5.0强度试验、严密性试验及管道吹扫 (57)6.0燃气管道附属设备安装作业指导 (58)7.0燃气管道热处理工艺指导书 (60)8.0燃气管道涂漆绝热作业指导 (63)9.0燃气管道吹扫清洗指导书 (70)1．0主线管道安装工程1、埋地敷设工程1．1埋地敷设管线应在当在土壤的冰冻线以下，管顶覆土厚度：符合设计规定要求。
1．2地下燃气管道不得在堆放易燃、易爆材料和具有腐蚀性液体的场地下通过，且不得与其他管道或电缆同沟敷设。
1．3地下燃气管道的地基应为原土，凡可能引起管道不均匀沉降的地段，其地基应进行处理，尤其是采用铸铁管材的燃气管道尤为要重视。
1．4埋地管道应有一定的坡度，并把排水器设置在管道的低点，排水器间隔不宜大于规定长度，埋地管道应按要求做加强级或特加强级防腐层。
1．5钢管下沟前必须清除管内污物和其他异物。
用大布或其它软织品从管子中拉两遍。
1．6管道施工中断时，在超过规定时间以上时，应先将两端用大布(内)塑料布(外)包装封闭，防止异物进入。
1．7为保护钢管防腐层，下管时必须采用专用的橡胶或尼龙带吊具，严禁损伤防腐层，管线下沟时必须细心操作，防止管道撞击沟壁，严禁在地上拖、拉已做好防腐的管子，防腐层破坏由现场施工单位负责修补。
1．8管子上沟后，实行“夹克管”防腐的管子，必须用吊链吊起，在管子底部检查防腐层有无损伤。
1．9为保证防腐层和焊接质量，在沟上焊接管子，管底必须垫软物，在沟下焊接必须留足够大的工作坑，在开工前根据钢管材质，焊接材料、焊接方法进行焊接工艺试验，编制焊接工艺说明书，并符合国家现行标准《现场设备、工艺管道、焊接工程施工及验收规范》的规定。
1．10每个焊口焊完后，在管顶部距焊缝规定处打上焊工代号或编号印记。
1．11焊接接头用X射线检验，DNl00以上管线(含DNl00)每道焊缝的20％测焊缝长度，每十道焊缝抽一道满拍片，若此片达不到要求，则修复这道口，再抽一道焊口满拍，若还达不到要求，则这10道焊口全部重新返工，庭院管道抽拍焊缝总数的30％。
燃气管道工程验收指引
工程验收指引1目录第1章总则 (4)1.1名词解释 (4)1.2工程质量基本性能保证规定 (5)1.3工程验收条件 (5)1。
4验收流程 (6)1。
5设备准入 (6)第2章调压设备验收 (7)2.1一般规定 (7)2.2安全间距 (7)2.3设置要求 (8)第3章计量设备验收 (10)3。
1一般要求 (10)3.2安装要求 (10)3。
3安全间距 (11)第4章燃气管道验收 (12)4。
1室内燃气管道验收 (12)4。
2室外燃气管道验收 (20)第5章燃气具安装验收 (24)5.1一般要求 (24)5。
2安全间距 (25)5。
3安装要求 (25)第6章埋地管道检测验收 (26)6.1竣工资料编制要求 (26)6.2检测要求 (26)第7章报警器验收 (28)7。
1一般要求 (28)27。
2 线路安装 (28)7。
3 控制器及探头安装 (29)第8章防雷验收 (31)8.1 一般规定 (31)8.2 避雷针或架空避雷线 (31)参考文献 (32)附件 (32)3第1章总则1。
1名词解释1、管道暗埋piping embedment：管道直接埋设在室内墙体、地面内.2、管道暗封piping concealment:管道敷设在管道井、吊顶、管沟、装饰层等内。
3、单位准入:进行常规燃气工程施工的单位，必须具有相应的施工资质且在公司准入范围内；负责常规燃气工程监理的单位，必须具有相应的监理资质且在公司准入范围内。
4、材料品牌准入：工程所用的设备、管道组成件等，符合公司现行有关品牌准入的规定，且必须具有生产厂质量检验部门的产品合格文件。
5、强制性标准：在一定范围内通过法律、行政法规等强制性手段加以实施的标准.具有法律属性。
强制性标准一经颁布，必须贯彻执行。
否则对造成恶劣后果和重大损失的单位和个人，要受到经济制裁或承担法律责任。
强制性标准主要是对有些涉及安全、卫生方面的产品规定了限制性的检验标准，以保障人体健康和人身、财产的安全。
燃气管道预制安装作业指导书
燃气管道预制安装作业指导书1. 适用范围1.1 本作业指导书适用于公用管道工程范围内的钢制天然气液化石油气、人工煤气(煤制气、重油制气)等气体燃料管道的施工及验收。
1.2 燃气管道施工除应执行本作业指导书外，还应符合国家现行有关标准、规范的规定。
2. 施工准备2.1 材料2.1.1 燃气管道安装用管材、管件、阀门、紧固件、密封件及焊材，必须严格按照设计文件规定的材质、规格和等级进行选用，各种材料必须具有质量证明书或合格证。
2.1.2 燃气管道安装用各类材料，必须按照相应标准验收合格，入库材料应分类摆放并进行材料标识和检验、试验状态标识。
2.2 施工技术准备2.2.1 管道预制前，应按规定对施工图纸进行审查，并编制施工技术方案（或施工技术措施）和专项施工工艺技术文件。
2.2.2 管道预制前，应对施工人员进行施工技术交底，使施工人员熟悉掌握工程施工程序、方法、工艺技术措施和质量控制要求。
3. 作业条件3.1 管道预制场地已设置，水、电和临时道路已符合预制施工要求。
3.2 施工机具、设备配置完毕，管道预制材料已准备就绪。
3.3 施工图纸和设计、施工技术文件齐备，施工人员的技术培训和施工技术交底工作已经完成。
3.4 参加管道施焊的焊工，已按《锅炉压力容器压力管道焊工考试与管理规则》培训考试合格，取得相应的焊接资格。
4. 预制安装4.1 预制安装施工程序燃气管道安装应遵循先地下、后地上，先主干、后分支；先高空、后地面；先里后外，先大后小的施工程序。
4.2 施工工艺流程4.2.1 埋地燃气管道预制安装施工工艺流程见图9-1。
埋地燃气管道预制安装施工工艺流程图4.2.2 地上燃气管道施工工艺流程见下图。
地上燃气管道施工工艺流程图4.3 施工工艺4.3.1 材料检验4.3.1.1 燃气管道安装施工用材料用按设计文件规定或《压力管道用阀门检验试验工艺标准》与《压力管道用管材及管件检验工艺标准》的要求进行材料检验，未经检验及检验不合格的材料不得用于工程施工。

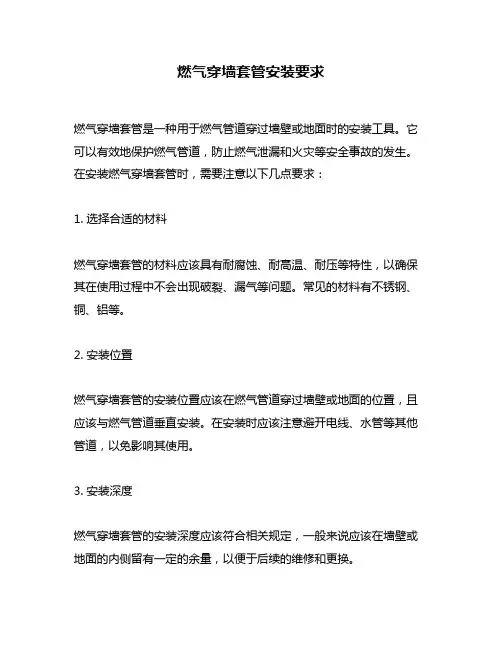

燃气穿墙套管安装要求
燃气穿墙套管安装要求
燃气穿墙套管是一种用于燃气管道穿过墙壁或地面时的安装工具。
它可以有效地保护燃气管道，防止燃气泄漏和火灾等安全事故的发生。
在安装燃气穿墙套管时，需要注意以下几点要求：
1. 选择合适的材料
燃气穿墙套管的材料应该具有耐腐蚀、耐高温、耐压等特性，以确保其在使用过程中不会出现破裂、漏气等问题。
常见的材料有不锈钢、铜、铝等。
2. 安装位置
燃气穿墙套管的安装位置应该在燃气管道穿过墙壁或地面的位置，且应该与燃气管道垂直安装。
在安装时应该注意避开电线、水管等其他管道，以免影响其使用。
3. 安装深度
燃气穿墙套管的安装深度应该符合相关规定，一般来说应该在墙壁或地面的内侧留有一定的余量，以便于后续的维修和更换。
4. 密封性能
燃气穿墙套管的安装应该具有良好的密封性能，以防止燃气泄漏。
在安装时应该使用密封胶等材料进行密封处理，确保其密封性能良好。
5. 安全防护
在安装燃气穿墙套管时，应该注意安全防护措施。
在施工过程中应该避免使用明火等易引起火灾的工具，同时应该注意通风，以防止燃气泄漏引起爆炸等事故。
总之，燃气穿墙套管的安装要求十分严格，需要严格按照相关规定进行操作。
在安装时应该注意材料的选择、安装位置、安装深度、密封性能和安全防护等方面，以确保其安全可靠地使用。
公用管道燃气管道安装工艺作业指导书
公用管道燃气管道安装工艺作业指导书1 工艺流程1.1 管道施工流程图本图为压力管道通用施工流程图，根据所施工的管道类型选择使用。
1.2 管道预制程序施工准备→材料领用→管道表面除锈→划线→尺寸检查→下料切割→坡口加工→焊口检查→组对→点焊→检查→焊口预热→焊接→外观检查→焊后处理→检验(尺寸、硬度、无损探伤)→耐压试验→防护→标识。
施工技术准备技术培训 材料验收 施工设备机具 质量检测设备 合同签订工艺评定 图纸会审 方案编制交底 管工培训 焊工培训 资格认定 标记移植 阀门试验 材料合格确认设备准备 机具 准备 完好确认 设备准备 设备送检 确认有效期开工报告及告知 管沟测量放线 管子检查、防腐测试管道基础施工 支柱桁架加工 管道坡口加工 弯管加工绝缘法兰组装 管道组装管道焊接焊缝质量检验 焊缝返修 热处理报告 管沟开挖 管道下沟前管沟检查 管道下沟后标高测量 管沟回填(中间交接) 强度及严密性试验 管道扫线 接头防腐及防腐检查 阴极保护、警示标志工程竣工验收 支、吊架安装 桁架制作安装 管道组装组对 补偿装置安装 管道、管组成件脱脂 管道焊接 焊缝质量检验 焊缝返修热处理报告管道酸洗管道强度试验 管道油冲洗严密性试验 冲洗油化验吹扫及清洗 管道涂漆记录 涂层厚度检测 管道防腐保温 管道超压试验管道试运行安全阀最终调试 管道冷热紧 工程竣工验收1.3 管道现场安装程序预制管段搬运现场→管内清理→配管支撑安装→管段组对点焊→检查(尺寸、焊口)→焊口预热→焊接→外观检查→焊后热处理→检验(尺寸、硬度、无损探伤)→管内清洗→系统试压→防腐保温。
2 材料要求2.1 应当选用已经取得特种设备制造许可证的制造单位生产的燃气管道元件，材料入库前必须查验产品质量合格文件或质量保证文件等，质量证明书的内容必须齐全，并加盖管道元件制造单位的质量检验章，并应妥善保管。
2.2 管道系统中管材、管件、阀门及管道附属设备应符合国家现行有关标准的规定。
城镇燃气管道安装验收规范
城镇燃气管道验收规范1 总则1.0.1 为了统一城镇燃气室内工程施工及验收标准，提高城镇燃气室内工程的施工质量，确保安全供气，制定本规范。
1.0.2 本规范适用于新建、扩建、改建的城镇居民住宅、商业建筑、燃气锅炉房（不含锅炉本体）、实验室、使用城镇燃气的工业企业（不含燃气设备）等用户室内燃气管道和燃气设备的施工及验收。
本规范不适用于：燃气发电厂、燃气制气厂、燃气储配厂、燃气调压站、燃气加气站、液化石油气储存、灌瓶、气化、混气等厂站内的燃气管道的施工及验收。
1.0.3 承担城镇燃气室内工程及与燃气工程配套的报警系统、防爆电匀系统、自动控制系统的施工单位必须具有国家相关行政管理部门批准或由其认可的资质和证书。
从事施工的操作人员应经过培训，并持证上岗；焊接人员应持有上岗资格证。
1.0.4 城镇燃气室内工程施工应按已审定的设计文件实施；当需要修改设计或材料代用时，应经原设计单位同意。
1.0.5 室内燃气管道所用的管材、管件、设备应符合国家现行标准的规定，并应有出厂合格证；燃具应采用符合国家现行标准并经国家主管部门认可的检测机构检测合格的产品。
1.0.6 室内燃气工程验收合格后，接通燃气应由燃气供应单位负责。
1.0.7 检验合格的燃气管道和设备超过六个月未通气使用时，应由当地燃气供应单位进行复验，复验合格后，方可通气使用。
1.0.8 城镇燃气室内工程的施工及验收除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 室内燃气管道安装2.1 一般规定2.1.1 用户室内燃气管道的最高压力和用气设备的燃气燃烧器采用的额定压力应符合现行国家标准《城镇燃气设计规范》GB 50028 的规定。
2.1.2 室内燃气管道采用的管道、管件、管道附件、阀门及其他材料应符合设计文件的规定，并应按国家现行标准在安装前进行检验，不合格者不得使用。
2.1.3 室内燃气管道安装前应对管道、管件、管道附件及阀门等内部进行清扫，保证其内部清洁。
室内燃气管道与设备安装验收规程
a、大灶供气管高度一般离地15毫米，位于炉门和二次进风口的中间，在大锅灶的侧面应安装闸阀和活接头；
b、大锅灶燃烧器进口开关一般设置在炉门的左边，引出管中心和炉门中心距离为200～230毫米，开关柄方向朝上向外偏45°；
c、炒菜灶的开关装在灶面下150毫米，开关和引火开关柄的方向在炉门轴线左侧向外偏45度，开关装在燃气进口方向（不得倒装）；
3.6 严密性试验范围应为引入管阀门至燃具前阀门之间的管道。通气前还应对燃具前阀门至燃具之间的管道进行检查。
3.7 室内燃气系统的严密性试验应在强度试验合格后进行。
3.8 严密性试验应符合下列要求：
a、低压管道系统
试验压力应为设计压力且不得低于5Kpa。在试验压力下，居民用户应稳压不少于15min，商业和工业企业用户应稳压不少于30min，并用发泡剂检查全部连接点，无渗漏、压力计量装置无压力降为合格。
2.3 室内燃气管道上的阀门：当管径为15—70mm时，采用旋塞阀或球阀，管径在80毫米以上（包括80）时，采用球阀或蝶阀，胶管与灶具软接处用单头燃气旋塞，与额定流量3m3/h以下的皮膜表进口相接时，用球阀。
2.4 如管道内为焦炉燃气，则室内水平管道应保持3‰坡度，分别由燃气表坡向灶具和立管。
2.5 燃气管道与墙面净距，当管径小于25mm时，应不小于30mm；管径在25mm—50mm时，应不小于50mm；管径大于50mm时，应不小于70mm，但不大于120mm。
b、在中压燃气管道系统达到试验压力时，稳压不少于0.5h后，应用发泡剂检查所有接头，无渗漏、压力计量装置无压力降为合格；或稳压不少于1h后，观察压力计量装置，无压力降为合格；
c、当中压以上燃气管道系统进行强度试验时，应在达到试验压力的50%时停止不少于15min，用发泡剂检查所有接头，无渗漏后方可继续缓慢升压至试验压力并稳压不少于1h后，压力计量装置无压力降为合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引例
油田“三供一业”小区 燃气改造采用的无缝钢 管加镀锌套管安装工艺， 这样的安装工艺质量取 决于技工技能高低。例 如穿墙管防腐是否合格 （除锈、底漆、面漆）， 穿管过程中易将穿墙管 防腐漆面刮掉，穿墙打 孔角度和套管填充物没 按规范执行则易造成进 水造成穿墙管腐蚀穿孔。
• 符合设计要求，防腐油漆不允 许有脱皮、漏刷、反锈、气泡、 流坠、皱皮、堆积及混色等缺 陷
穿墙管安装工艺
油麻缠绕或环氧酶玻璃丝布缠绕
热缩套
2019.09
引例
锦苑小区入户引入管未刷底漆 科兴小区入户引入管未刷底漆
引言
• 燃气管道穿越建筑物基础、墙和楼板时 应符合下列要求：
• 1 、燃气管道必须敷设于套管中，且宜 与套管同轴（同心）；
• 2、 套管内的燃气管道不得设有任何形 式的连接接头(不含纵向或螺旋焊缝及 经无损检测合格的焊接接头)；
• 3、 套管与燃气管道之间的间隙应采用 密封性能良好的柔性防腐、防水材料填 实，套管与建筑物之间的间隙应用防水 材料填实。
• 4、燃气管道穿墙套管的两端应与墙面 齐平；穿楼板套管的上端宜高于最终形 成的地面5cm，下端应与楼板底齐平。
穿墙管预制准备要求
• 动力工具或喷砂除锈，表面应 该没有可见的污物、油脂和附 着不牢的氧化皮、油漆涂层、 铁锈、和杂质等
• 刷漆前施工环境温度宜保持在 0℃以上，且通风良好，涂刷一 层底漆， 刷两层面漆。
