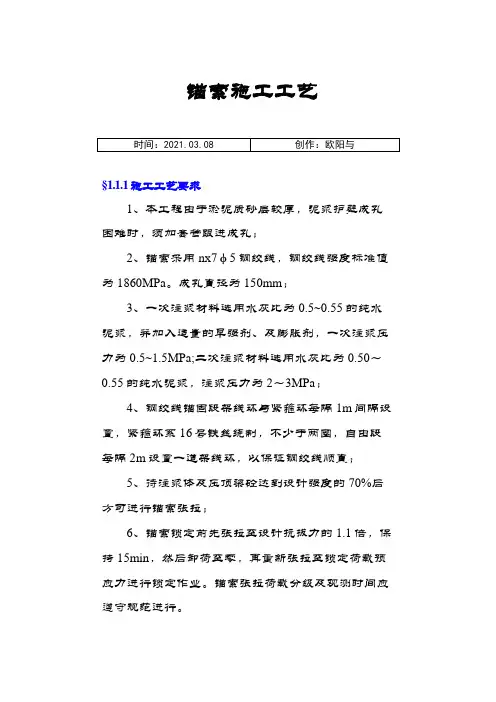

锚索(套管成孔)施工方案之欧阳与创编
锚索施工工艺§1.1.1 施工工艺要求1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔；2、锚索采用nx7φ5钢绞线，钢绞线强度标准值为1860MPa。
成孔直径为150mm；3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为0.5~1.5MPa;二次注浆材料选用水灰比为0.50～0.55的纯水泥浆，注浆压力为2～3MPa；4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置，紧箍环系16号铁丝绕制，不少于两圈，自由段每隔2m设置一道架线环，以保证钢绞线顺直；5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉；6、锚索锁定前先张拉至设计抗拔力的1.1倍，保持15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。
锚索张拉荷载分级及观测时间应遵守规范进行。
7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。
§1.1.2施工工艺流程锚索套管施工工艺流程图§1.1.3施工方法及技术措施1、场地平整土方开挖至锚索标高以上30～50cm时留设施工平台，施工平台宽６～８米，平台平整干爽。
然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并编号。
锚索孔位置允许偏差±50mm。
锚索定位后向监理及业主申请复验。
2、钻机就位根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量。
对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。
3、套管安装安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。
然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。
最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１°。
4、成孔成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ-300型履带式潜孔钻机，钻孔直径为150mm，钻孔位偏差不得大于±50mm，钻机就位后，按35°的设计角度以φ150mm孔径钻至超过设计深度0.2～0.3m，钻孔深度达到设计要求后，由甲方、监理人员对孔深进行查验，并作详细、完整的钻孔记录。
锚杆、锚索施工方案
一、预应力锚索施工本工程预应力锚索正式施工前，先试成孔以确定施工工艺参数，并根据试成孔结果调整后续施工工艺。
(1)钻机就位采用YG-60钻机进场施工，按照设计图纸进行测量放线，钻机就位并及时调整角度；敷设供风路线。
(2)成孔根据现场情况搭设脚手架，铺钻孔平台。
脚手架紧贴开挖边坡搭设，组成排架的架管。
锚杆钻孔采用YG-60潜孔钻机钻孔。
现场不具备施工平台时，则利用脚手架平台作为施工平台，成孔拟采用YG-60型钻机成孔；成孔过程中采用压缩空气，严禁用水钻进。
YG-60钻机特点：钻机结构为分体式，可拆性好，搬迁、安装讯速方便；并可远距离操纵，一次搬迁完成多孔施工；操作员工工作环境好，劳动强度低。
钻机桅杆上预留固定安装孔，可以无需机架直接通过辅件（横轴及扣件）安装在脚手架，使重量大大减轻，移机快捷方便。
钻机可适用多种钻进工艺方法，如合金回转钻进、螺旋钻进、潜孔锤钻进、跟管钻进等。
YG-60钻机主要技术参数：钻孔深度 60-70（m），钻孔直径110-180（mm），钻杆直径￠89 time 1500（mm），钻孔倾角 0°-120°；动力头输出转速（正反）5-130rm，动力头输出最大扭矩 2500m；动力头行程 1800mm；桅杆滑移行程 500mm；钻机重量 1300kg。
YG-60钻机按设计图纸布置的孔向、孔位、孔深钻孔，孔位偏差不大于100mm，孔深偏差不大于50mm。
施工时由测量人员按图纸要求在坡面上放点定位，对于特殊部位由技术人员根据监理工程师指示现场确定。
钻机成孔角度定位时，根据钻机机身自带角度调整标尺进行调整，并由专业测量员根据锚孔定位及倾角，进行复核及调整。
成孔完毕后及时清孔并退出钻杆。
(3)锚索杆体制作、存储和安放1）、杆体制作钢绞线采用直径15.24mm、强度1860高强低松弛无粘结钢绞线编束而成，自由段部位沿锚索轴线方向上每隔2m设置一个对中支架，锚固段每隔1.5m设置一道隔离架，每两道隔离架间部位安装一道钢束线环；自由段与锚固段结合部位采用铁丝缠绕。
锚索(桩)施工方案
第一章工程概况1．工程简介工程名称：工程地点：建设单位：设计单位：总包单位：施工单位：本工程±0.000相当于黄海高程5.300m,自然地面高程4.200m,即相对标高为-1.100m（设计均采用相对标高）。
本工程设二层地下室，负一层底板标高-6.300，板厚500mm，承台1250~1800mm;负二层底板顶标高-11.300，板厚800mm，承台高1500；垫层为100mm厚C15素混凝土找平层200mm厚片石灌砂；局部电梯间承台厚3600mm，基坑设计开挖深度：6000(负一层底板垫层底)，7.300m(负一层承台垫层底)，9.100m(电梯井处)，6.400(负一、二层交界处),12.100m(负二层承台底)。
本工程地下室二层，基坑开挖深度6.00～12.10m，围护结构负一层处采用钻孔桩加预应力锚索的支护体系，负二层处采用钻孔桩加预应力锚索及水平混凝土内支撑的支护体系，负一层基坑外围采用双轴水泥搅拌桩做为止水帷幕，负二层处采用高压旋喷桩做止水帷幕，被动区局部双轴水泥搅拌桩及高压旋喷桩进行加固。
坑中坑采用双头水泥搅拌桩进行二次加固。
2．工程地质条件：1)本基坑支护施工相关地基土物理力学性能指标：根据岩土工程勘察报告，基坑开挖深度影响范围内的土层自上而下依次为：（1）-1素填土、（1）-2粉质粘土、（2）-1含粉砂淤泥、（2）-2淤泥、（3）-1淤泥质粘土，各土层描述详见附件；各土层的物理力学指标见下表：注：上述土体的物理力学指标参照该场址的岩土工程勘察报告提供物理力学指标建议值。
2)水文地质条件:基坑开挖影响深度内地下水主要为孔隙潜水：孔隙潜水主要赋存于（含粉砂）淤泥中，水量较小，渗透性差，渗透系数在10-5～10-6cm/s之间，为弱-微透水层，水位埋深较浅，地下水水位为0.30～2.40m，高程1.83～3.20m，长年水位变幅一般小于1.50m。
主要接受大气降水的补给，地下水位受大气降水的影响变化较大。
锚索施工方案
目录一、编制依据 (1)二、工程概况 (1)2.1 预应力锚索情况 (1)2.2 基坑平面布置图 (2)2.3 各区段剖面图 (2)2.4 地质土层情况 (4)三、施工难点 (7)3.1 统筹安排，紧密协调 (7)3.2 持续降水 (7)3.3保证钻孔质量 (8)四、人工、材料、机械配置 (8)4.1锚索人员配备表 (8)4.2锚索施工配备主要机械设备表 (8)4.3主要材料 (9)4.4主要测量、试验、质检、监测仪器设备表 (9)4.5施工计划 (9)五锚索施工工艺 (9)5.1施工准备 (10)5.2 工艺性试验 (10)5.3张拉要求 (10)5.4工艺及流程 (10)5.5锚索成孔 (10)5.6 地下水影响的处理 (11)5.7 锚索制作 (11)5.8锚索安装 (12)5.9锚索一次注浆 (12)5.10锚索二次注浆 (12)5.11锚索腰梁 (12)5.12锚索的张拉 (12)5.13封孔注浆 (13)5.14外部保护 (13)5.15锚索施工技术要求 (13)六、安全措施保证 (14)6.1机械设备安全措施 (14)6.2施工安全预防措施 (14)七、环境保护文明施工 (15)一、编制依据二、工程概况2.1 预应力锚索情况本项目共分为6个剖切断面，锚索工作面长1093米，间距2.3米2.5米，沿高度方向设置为三至四层，总工程量约为50327延长米。
其中：1-1剖面，工作面长137.9米，锚索设置为四层，间距2.3米，锚索240根，6360延长米；2-2剖面，工作面长421.4米，锚索设置为三层，间距2.3米，锚索549根，14823延长米；3-3剖面，作面长128.3米，锚索设置为四层，间距2.0米，锚索256根，6876延长米；4-4剖面，工作面长131.6米，锚索设置为四层，间距2.0米，锚索264根，7194延长米；5-5剖面，工作面长158.6米，锚索设置为四层，间距2.0米，锚索320根，8720延长米；6-6剖面，工作面长115.2米，锚索设置为四层，间距2.0米，锚索236根，6254延长米。
锚索施工专项技术方案
#### 一、编制依据1. 《建筑工程施工质量验收统一标准》（GBJ50300-2001）2. 《建筑基坑工程监测技术规程》（GB50497-2009）3. 《建筑基坑支护技术规程》4. 相关国家及行业标准5. 工程地质勘察报告6. 设计图纸及施工图纸#### 二、工程概况本工程为[具体工程名称]，位于[具体地理位置]。
工程规模为[具体规模]，基坑深度为[具体深度]。
锚索支护设计为[具体设计要求]，锚索类型为[具体类型]，锚索长度为[具体长度]，锚索间距为[具体间距]。
#### 三、施工前提条件1. 施工现场已平整，具备施工条件。
2. 施工用水、用电已接入施工现场。
3. 施工人员已进行安全技术培训，熟悉锚索施工技术。
4. 施工材料、设备已到位，并经过检验合格。
#### 四、施工工序1. 施工测量放样2. 钻孔成孔3. 锚索制作与安装4. 注浆5. 锚索张拉锁定6. 锚索试验与监测7. 施工质量检查#### 五、施工技术及工艺1. 钻孔成孔：采用旋挖钻机进行钻孔，钻孔直径应满足锚索设计要求。
钻孔过程中，严格控制钻孔深度、倾斜度、孔位偏差等。
2. 锚索制作与安装：根据设计要求，制作锚索，包括锚索体、锚具、导向器等。
安装时，将锚索插入钻孔，调整锚索方向，确保锚索与钻孔中心线重合。
3. 注浆：采用水泥浆进行注浆，注浆压力应满足设计要求。
注浆过程中，注意观察注浆压力、流量和浆液冒出情况，确保注浆质量。
4. 锚索张拉锁定：张拉锚索时，采用张拉机具进行，张拉力应满足设计要求。
张拉过程中，注意观察锚索伸长量、锚具位移等，确保张拉质量。
5. 锚索试验与监测：施工过程中，对锚索进行拉拔试验，检验锚索的锚固效果。
同时，对锚索进行位移监测，确保锚索支护效果。
#### 六、施工质量保证措施1. 严格按照设计要求和技术规范进行施工。
2. 施工过程中，对材料、设备进行检查，确保其质量合格。
3. 施工人员应具备相应的专业技能和操作经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锚索施工工艺
§ 1.1.1 施工工艺要求
1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔；
2、锚索采用nx7φ5钢绞线，钢绞线强度标准值为1860MPa。
成孔直径为150mm；
3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为0.5~1.5MPa;二次注浆材料选用水灰比为0.50～0.55的纯水泥浆，注浆压力为2～3MPa；
4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置，紧箍环系16号铁丝绕制，不少于两圈，自由段每隔2m设置一道架线环，以保证钢绞线顺直；
5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉；
6、锚索锁定前先张拉至设计抗拔力的1.1倍，保持15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。
锚索张拉荷载分级及观测时间应遵守规范进行。
7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。
§ 1.1.2 施工工艺流程
锚索套管施工工艺流程图
§ 1.1.3 施工方法及技术措施
1、场地平整
土方开挖至锚索标高以上30～50cm时留设施工平台，施工平台宽６～８米，平台平整干爽。
然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并编号。
锚索孔位置允许偏差±50mm。
锚索定位后向监理及业主申请复验。
2、钻机就位
根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量。
对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。
3、套管安装
安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。
然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。
最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１°。
4、成孔
成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ-300型履带式潜孔钻机，钻孔直径为150mm，钻孔位偏差不得大于±50mm，钻机就位后，按35°的设计角度
以φ150mm孔径钻至超过设计深度0.2～0.3m，钻孔深度达到设计要求后，由甲方、监理人员对孔深进行查验，并作详细、完整的钻孔记录。
5、清孔
浆清水泵连接到钻机钻机，启动清水泵浆大量清水通过钻杆浆清水送入孔底，将孔内的泥浆及沉渣冲出孔外，直至孔口返出泥浆不挂手为宜。
6、锚索制作
①锚索材料为7φ5低松弛钢绞线，制作前应清除表面油污及锈膜，并用砂轮切割机断料。
②自由段采用薄膜纸包裹或用φ15波纹管套住，使之与锚索固结体分离。
③锚索长度应比设计孔深长1.0～1.2m，以留作张拉时安装千斤顶。
④锚固段架线环与紧箍环按每隔1m间距设置；紧箍环用16号铅丝绕制，不少于两圈；自由段每隔2m间距设置一道架线环，以保证锚索顺直；架线环采用塑料成品。
⑤锚索端部安装导向帽，以利锚索的顺利下放；导向帽采用长15cm的φ48钢管，一端5cm制成锥型，而锚索则置于另一端的钢管腔内，并点焊。
7、锚索安装
下锚索前，先将一次注浆管（1寸高压网管）穿过各对中架中间的塑料架线环后，放置在锚索中间，以利拔出；二次注浆管以相同方式穿过架线环，锚固段位置梅花状均匀布置出浆孔，并用胶布封堵，以防第一次注浆过程中水泥浆进入管内。
注浆管管头离锚索头部约50cm，并用胶袋绑扎，以防下锚索时管内出现负压而堵塞注浆管。
下放过程中应避免杆体扭转、弯折及各部件松脱。
9、拔出套管
锚索下到孔底后，将钻机动力头连接到套管上，启动电机缓慢匀速的浆套管向外拔出，拔套管时应注意不要将锚索向外带出，当发生外带时应缓慢来回拔套管。
10、注浆
锚索为二次注浆。
（1）第一次注浆：
搅拌储浆水粉煤灰水泥
拌和
液压泵自动记录
仪注浆钢花管杆
① 第一次锚索注浆材料为纯水泥浆，水灰比为0.50—0.55，水泥选用42.5R 普通硅酸盐水泥，为提高浆体早期强度，可在浆液中掺入水泥重量5‰的FDN-5高效减水剂。
② 浆液应搅拌均匀，随搅随用，并在初凝前注浆完毕。
③ 注浆压力为0.5～1.5Mpa ，当浆液满出孔口后，可一边用慢档向孔内注浆一边缓慢地将注浆管拉出孔外，拔管时要保证注浆管在浆体中的埋置深度，随即向孔内进行补浆。
（2）预应力锚索第二次注浆：
① 第一次注浆结束后3～5小时，即进行第二次高压注浆。
② 第二次注浆体采用水灰比为0.5～0.55的纯水泥浆，浆液的搅拌严格按配合比进行且要求搅拌均匀，并经过筛选后方可泵送，灌注要连续，不得中断。
注浆压力2～3MPa 。
高压注浆工艺流程图
11、预应力锚索冠梁或钢板锚座施工
同一排预应力锚索施工完毕后，应在孔口位置筑浇混凝土强度为C30锚索冠梁，冠梁钢筋严格按设计图纸施工，模板制安位置准确，接缝紧密，减少漏浆，砼浇注密实。
冠梁台座面应平整，与锚索轴线方向垂直，并安装钢垫板和多孔工作锚具、夹片（锚具孔数与锚索数量相同，夹片与工作锚具孔用齿轮油涂抹，以利卸下）。
12、预应力锚索张拉锁定
（1）待锚索锚固体及腰梁强度达到70%设计强度（约7天）后方可进行张拉锁定。
试验锚索及一般锚索张拉程序严格按《岩土锚索（索）技术规程》（CECS22：2005）进行。
（2）张拉设备采用YCJ-150穿心式液压千斤顶，施工前应进行测试标定后方可使用。
（3）锚索正式张拉前，取0.1倍的设计轴力预先张拉，使其各部位紧密接触。
张拉荷载按设计荷载的0.10、0.25、0.50、0.75、1.1逐级加荷，每级荷载的观测时间不少于5分钟，
待变形稳定后，方可进行下一级荷载的张拉。
张拉至设计荷载1.1倍后观察15分钟，稳定后御荷，御下工作锚具、夹片，安装锁定锚夹，重新张拉至锁定值。
张拉结束后，用红油漆涂抹锁定锚夹与锚索交接处，若发现油漆错裂较大，即需进行预应力补偿张拉。
§ 1.1.4 施工质量控制
1、锚索施工中锚索平面位置偏差不得大于50mm。
2、钻机上应铺垫木枋或木板，确保钻机放置平衡，避免在成孔过程中因此而产生较大的晃动，影响成孔质量。
3、钻机的钻杆应用罗盘仪进行校核，偏差不得超过±1°，发现偏差时立即校正。
4、为了保证成孔的深度，钻孔的深度应比设计深度深20～30cm。
5、在土质较差的土层中施工中可采用套管跟进护壁成孔。
6、锚索的制作严格按照施工图的有关直径、长度的要求进行，定位器的安装位置准确。
7、锚索的制作材料、半成品、成品应挂牌标明，防止下错锚的现象出现。
8、锚索制作好后应由质安员及监理、甲方人员验收后方可下入锚孔内。
9、锚索的焊接，必须经焊接试拉试验合格后方可正式进行施工。
焊接过程要及时清渣，焊缝表面光滑平整，焊缝饱满。
10、严格按设计的水泥浆配合比制备水泥浆，不能存在小团粒，且必须用筛网过滤以防
堵塞浆泵。
11、加强注浆设备的维修保养，专人负责，每次注浆完毕后，必须全部清洗检修一次，确保设备完好，保证施工顺利进行。
12、锚索灌浆前，必须保证洗孔质量，孔内要流出清水方为合格，以免孔中泥浆过多影响水泥浆的强度。
13、锚索灌浆时，要在孔口出浆后方可将灌浆管逐步往外拨出，并确保孔内水泥浆饱满，由于水泥浆凝固时会收缩，因此灌好浆的锚孔，一般在第二天需补灌。
§ 1.1.5施工中常遇问题及处理
1、在淤泥层、砂层钻进成孔时，采用跟管钻进，套管要求穿过不良地层。
2、锚索杆体不能完全安放入孔内时，可采取如下措施：
（1）、连接注浆管，加大泵量向孔内冲水，边冲水边下锚索；
（2）、拉出锚索，用钻机重新扫孔至孔底，再下放杆体；
（3）、拉出锚索，下套管至基岩面（或套管钻进成孔后，不拔套管），再下放锚索，最后拔出套管；
（4）、经上述处理后锚索仍不能下放孔内，拉出锚索，向孔内灌注M10水泥砂浆，达一定强度后，重新钻孔。
3、注浆过程中，若发现注浆量大大减少或注浆管爆裂时，应将杆体注浆管拔出，待更换注浆管后，再下放杆体。
4、锚头止水处理
锚索施工完毕，尤其在张拉锁定或预拉收紧后，地下水容易顺着锚索渗漏。
如地层含水量较大造成锚索头漏水情况严重时，可采取以下方法处理：
（1）、施工锚索时，可在注浆时对孔进行封堵压浆，或在孔口段预埋注浆管，待张拉锁定或预拉收紧后进行注浆处理；
（2）、采用化学灌浆方法进行堵漏处理。
