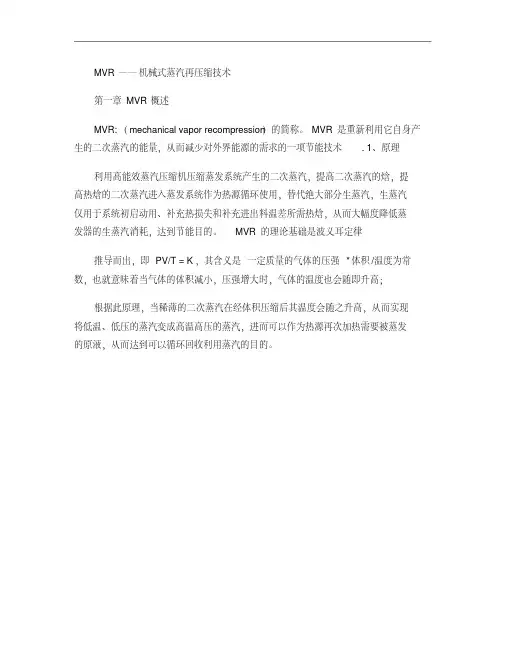

MVR-机械式蒸汽再压缩知识汇总.
MVR ——机械式蒸汽再压缩技术第一章 MVR概述MVR:（mechanical vapor recompression ）的简称。
MVR 是重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的一项节能技术. 1、原理利用高能效蒸汽压缩机压缩蒸发系统产生的二次蒸汽，提高二次蒸汽的焓，提高热焓的二次蒸汽进入蒸发系统作为热源循环使用，替代绝大部分生蒸汽，生蒸汽仅用于系统初启动用、补充热损失和补充进出料温差所需热焓，从而大幅度降低蒸发器的生蒸汽消耗，达到节能目的。
MVR 的理论基础是波义耳定律推导而出，即PV/T = K，其含义是一定质量的气体的压强*体积/温度为常数，也就意味着当气体的体积减小，压强增大时，气体的温度也会随即升高；根据此原理，当稀薄的二次蒸汽在经体积压缩后其温度会随之升高，从而实现将低温、低压的蒸汽变成高温高压的蒸汽，进而可以作为热源再次加热需要被蒸发的原液，从而达到可以循环回收利用蒸汽的目的。
2、工艺流程浓缩液图1 机械式蒸汽再压缩技术原理图图2机械式蒸汽再压缩工艺流程图第二章压缩机详解一、压缩机用来压缩气体借以提高气体压力或输送气体的机械称为压缩机。
也有把压缩机称为“压气机”和“气泵”的。
提升的压力小于0.2MPa 时，称为鼓风机。
提升压力小于0.02MPa 时称为通风机。
1、压缩机分类 1.1按工作原理分类（1）容积式压缩机直接对一可变容积中的气体进行压缩，使该部分气体容积缩小、压力提高。
其特点是压缩机具有容积可周期变化的工作腔。
（2）动力式压缩机它首先使气体流动速度提高，即增加气体分子的动能；然后使气流速度有序降低，使动能转化为压力能，与此同时气体容积也相应减小。
其特点是压缩机具有驱使气体获得流动速度的叶轮。
动力式压缩机也称为速度式压缩机。
1.2按排气压力分类1.3按压缩级数分类1.4按容积流量分类活塞式转子式滑片式涡旋式单螺杆几种特殊的压缩机二、离心压缩机离心压缩机是产生压力的机械，是透平压缩机的一种。
透平是英译音“TURBINE”，即旋转的叶轮。
离心压缩机：指气体在压缩机中的运动是沿垂直于压缩机轴的径向进行的。
所以也称径流压缩机。
2.1离心式压缩机工作原理具有叶片的工作轮在压缩机的轴上旋转，进入工作轮的气体被带着旋转，增加了动能（速度）和静压头（压力），然后出工作轮进入扩压器内，在扩压器内气体的速度转变为压力，进一步提高压力，经过压缩的气体再经弯道和回流器进入下一级叶轮进一步压缩至所需的压力。
气体在叶轮中提高压力的原因有两个：一是气体在叶轮叶片作用下，跟着叶轮做高速的旋转，而气体由于受旋转所产生的离心力的作用使气体的压力升高；二是叶轮是从里到外逐渐扩大的，气体在叶轮里扩压流动，使气体通过叶轮后压力提高。
2.2离心式压缩机分类（1）按轴的型式分：单轴多级式，一根轴上串联几个叶轮；双轴四级式，四个叶轮分别悬臂地装在两个小齿轮的两端，旋转靠电机通过大齿轮驱动小齿轮。
（2）按气缸的型式分：水平剖分式和垂直剖分式。
（3）按级间冷却形式分类：级外冷却，每段压缩后气体输出机外进入冷却器；机内冷却，冷却器和机壳铸为一体。
（4）按压缩介质分类：空气压缩机、氮气压缩机、氧气压缩机等。
2.3离心式压缩机的特点优点：(1 由于是连续旋转式机械，可以大大地提高进入其中的工质量，提高功率。
所以，离心式压缩机的第一个特点是：功率大。
(2 由于工质量可以提高，必然导致叶片转速的提高，所以第二个特点是高速性。
(3 无往复运动部件，动平衡特性好，振动小，基础要求简单；(4 易损部件少，故障少、工作可靠、寿命长；(5 机组单位功的重量、体积及安装面积小；(6 机组的运行自动化程度高，调节范围广，且可连续无级调节；(7 在多级压缩机中容易实现一机多种蒸发温度；(8 润滑油与介质基本上不接触，从而提高了冷凝器及蒸发器的传热性能；(9 对大型压缩机，可由蒸气动力机或燃气动力机直接带动，能源使用经济合理；缺点：(1 单机容量不能太小，否则会使气流流道太窄，影响流动效率；(2 因依靠速度能转化成压力能，速度又受到材料强度等因素的限制，故压缩机每级的压力比不大，在压力比较高时，需采用多级压缩；(3 特别情况下，机器会发生喘振而不能正常工作；2.4离心机压缩机的工作原理分析2.4.1常用名词解释：（1）级：每一级叶轮和与之相应配合的固定元件（如扩压器等）构成一个基本的单元，叫一个级。
（2）段：以中间冷却器隔开级的单元，叫段。
这样以冷却器的多少可以将压缩机分成很多段。
一段可以包括很多级。
也可仅有一个级。
（3）标态：0℃，1标准大气压。
（4）进气状态：一般指进口处气体当时的温度、压力。
（5）重量流量：一秒时间内流过气体的重量。
（6）容积流量：一秒时间内流过气体的体积。
（7）表压（G ）：以当地大气为基准所计量的压强。
（8）绝压（A ）：以完全真空为基准所计量的压强。
（9）真空度：与当地大气负差值。
（10）压比：出口压力与进口压力的比值。
（11）比容：单位质量的物质所占有的容积，符号V 表示，数值为密度的倒数。
2.4.2离心式压缩机性能参数：离心压缩机的主要性能参数是流量、排气压力、有效功率、效率、轴功率、转速、压缩比和温度。
（1）流量：单位时间内流经压缩机流道任一截面的气体量，通常以体积流量和质量流量两种方法来表示。
体积流量——是指单位时间内流经压缩机流道任一截面的气体体积，其单位为m³/s。
因气体的体积随温度和压力的变化而变化，当流量以体积流量表示时，须注明温度和压力。
质量流量——是指单位时间内流经压缩机流道任一截面的气体质量，其单位为kg/s。
（2）排气压力:即指压缩机出口压力。
（3）有效功率：有效功率是指在气体的压缩过程中，叶轮对气体所作的功，绝大部分转变为气体的能量，另有一部分能量损失，该损失基本上包括流动损失、轮阻损失和漏气损失三部分，我们将被压缩气体的能量与叶轮对气体所作功的比值称为有效功率。
（4）轴功率：离心式压缩机的转子在为气体升压提供有用功率，以及在气体升压过程中产生的流动损失功率、轮阻损失功率和漏气损失功率外，其本身也产生机械损失，即轴承的摩擦损失，这部分功率消耗约占总功率的2%~3%。
如果有齿轮传动，则传动功率消耗同样存在，约占总功率的2%~3%。
以上六个方面的功率消耗，都是在转子对气体作功的过程中产生的，它们的总和即为离心式压缩机的轴功率。
轴功率是选择驱动机功率的依据（5）效率：效率主要用来说明传递给气体的机械能的利用程度。
由于气体的压缩有等温压缩、绝热压缩和多变压缩等三种过程，所以，压缩机的效率也有等温效率、绝热效率和多变效率之分。
A、等温效率是指气体在压缩过程中，等温压缩功和叶轮对气体所作功的比值。
B、绝热效率是指气体在压缩过程中，绝热压缩功和叶轮对气体所作功的比值。
C、多变效率是指气体在压缩过程中，多变压缩功和叶轮对气体所作功的比值。
（6）转速：转速是指压缩机转子旋转的速度。
其单位是r/min。
（7）压缩比：出口压力与进口压力的比值。
（8）温度：一般用t ℃表示，工程上也用绝对温度TK 来表示，两者换算关系为TK=t+273。
2.4.3压缩机“级”中的气体流动：叶轮被驱动机拖动而旋转，气体进入叶轮后，对气体作功。
那么气体既随叶轮转动，又在叶轮槽中流动。
反映出气体的压力升高、温度升高，比容降低。
叶轮转动的速度即气体的圆周速度，在不同的半径上有不同的数值，叶轮出口处的圆周速度最大。
气体在叶轮槽道内相对叶轮的流动速度为相对速度。
因叶片槽道截面积从进口到出口逐渐增大，因此相对速度逐渐减少。
气体的实际速度是圆周速度与相对速度的合成，又称之为绝对速度。
级是压缩机作功的最基本的单元，在级中叶片带动气体转动，把功传递给介质，使介质获得动能。
通过由隔板构成的扩压流道和扩压槽, 介质的一部分动能转化为压力势能，并被导入下一级继续压缩。
中间级有叶轮、隔板、级间密封等，末级是由叶轮、隔板和蜗壳组成。
“级”内气体流动的能量损失分析：（1）、能的定义度量物质运动的一种物质量，一般解释为物质作功的能力。
能的基本类型有势能、动能、热能、电能、磁能、光能、化学能、原子能等。
一种能可以转化为另一种能。
能的单位和功的单位相同。
能也叫能量。
（2）、级内气体流动的能量损失分析压缩机组实际运行中，通过叶轮向气体传递能量，即叶轮通过叶片对气体作功消耗的功和功率外，还存在着叶轮的轮盘、轮盖的外侧面及轮缘与周围气体的摩擦产生的轮阻损失，还存在着工作轮出口气体通过轮盖气封漏回到工作轮进口低压低压端的漏气损失。
都要消耗功。
这些损失在级内都是不可避免的，只有在设计中精心选择参数，再制造中按要求加工，在操作中精心操作使其尽量达到设计工况，来减少这些损失。
另外，还存在流动损失以及动能损失以及在级内在非工况时产生冲击损失。
冲击损失增大将引起压缩机效率很快降低。
还有高压轴端，如果密封不好，向外界漏气，引起压出的有用流量减少。
故此，我们有必要研究这些损失的原因，以便在设计、安装、操作中尽量减少损失，维持压缩机在高效率区域运行，节省能耗。
①. 流动损失：定义：就是气流在叶轮内和级的固定元件中流动时的能量损失。
产生的原因：主要由于气体有粘性，在流动中引起摩擦损失，这些损失又变成热量使气体温度升高，在流动中产生旋涡，加剧摩擦损耗和流动能量损失，因旋涡的产生就要消耗能量；在工作轮中还有轴向涡流等第二次流动产生，引起流量损失。
在叶轮出口由于出口叶片厚度影响产生尾迹损失。
弯道和回流器的摩擦阻力和局部阻力损失等。
②. 冲击损失：定义：是一种在非设计工况下产生的流动损失。
产生原因：叶轮进口叶片安装角β1A （实际）一般是按照设计气流的进口角β1（设计）来决定的。
一般是β1=β1A ，此时进气为无冲击进气。
但是当工况发生偏离设计工况时，气流进口角β1大于或小于β1A将发生气流冲击叶片的现象。
习惯把叶轮进口叶片安装角β1A （实际）与设计气流的进口角β1（设计）之差叫做冲击角，简称冲角。
用i 表示。
β1A ＜β1 ， i＜0，叫负冲角。
β1A ＞β1 ， i＞0，叫正冲角。
在正负冲角的情况下，都将出现气流与叶片表面的脱离，形成旋涡区，使能量损失。
冲击损失的增加与流量偏离设计流量的绝对值的平方成正比。
③. 轮阻损失叶轮的不工作面与机壳之间的空间，是充满气体的，叶轮旋转时，由于气体有粘性，也会产生摩擦损失。
又由于旋转的叶轮产生离心力，靠轮的一边气体向上流，靠壳的一边气体向下流，形成涡流，引起损失。
④. 漏气损失：漏气损失包括内漏和外漏。
内漏气是指泄露的气体又漏回到压缩气体中。
包括两种情况：一种是从叶轮出口的气体从叶轮与机壳的空间漏回到进口。
另一种是单轴的离心压缩机，由于轴与机壳之间也有间隙，气体从高压的一边经过间隙流入低压一边。
机械蒸汽再压缩式蒸发器（MVR）
机械蒸汽再压缩式蒸发器（MVR），是将二次蒸汽经压缩机压缩后，使加热热量得到循环利用。
该系统能耗低，结构简单，运行稳定，无需冷凝器、冷却塔等设备，也无需生蒸汽、冷却水等公用工程。
该技术也适用于企业原有的多效蒸发系统的改造。
以每年蒸发量为10吨/小时的蒸发器为例，MVR运行费用比三效蒸发器的节省367.2万元。
技术特点：1）低能耗、低运行费用；2）占地面积小；3）公用工程配套少，工程总投资少，4）运行平稳，自动化程度高；5）无需原生蒸汽；6）可以在40℃以下蒸发而无需冷冻设备，特别适合于热敏性物料。
技术参数：1）蒸发一吨水需要耗电为23-70度电；2）可以实现蒸发温度17-40℃的低温蒸发（无需冷冻水系统）；3）无需生蒸汽；4）无需冷凝器以及冷却水。
应用推广情况：■ 蒸发浓缩■ 蒸发结晶■ 低温蒸发从蒸发器出来的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。
这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率，生蒸汽的经济性相当于多效蒸发的30效。
为使蒸发装置的制造尽可能简单和操作方便，经常使用单效离心再压缩器，也可以是高压风机或透平压缩器。
这些机器在1：1.2到1：2压缩比范围内其体积流量较高。
对于低的蒸发速率，也可用活塞式压缩机、滑片压缩机或是螺杆压缩机。
蒸发设备紧凑，占地面积小、所需空间也小。
又可省去冷却系统。
对于需要扩建蒸发设备而供汽，供水能力不足，场地不够的现有工厂，特别是低温蒸发需要冷冻水冷凝的场合，可以收到既节省投资又取得较好的节能效果。
工艺流程的优化设计是投资节省的关键所在，例如，优化设计液柱静压，使冷凝水不回流，不倒灌，这样通常的多台冷凝水罐，只需设计一台就可以。
就蒸发器形式而言，要优先选择降膜蒸发器，因为降膜没有液柱静压力，纯热温差显著高于其它形式。
如果出于物料特性的原因选择其它形式的蒸发器，那么也应强化管内循环流速的设定，实验证明，提高流速可以使所需蒸发面积明显减少。
MVR工作原理
MVR工作原理MVR（Mechanical Vapor Recompression）即机械蒸汽再压缩，是一种能源节约型的蒸汽压缩蒸发技术。
它通过机械压缩蒸汽，将低温低压的蒸汽压缩成高温高压的蒸汽，再用于加热蒸发器中的物料，从而实现蒸发过程中的能量循环利用。
MVR系统主要由蒸发器、压缩机、冷凝器和循环风机等组成。
其工作原理如下：1. 蒸发器：MVR系统中的蒸发器是整个系统的核心部件。
在蒸发器中，通过加热作用，将待处理物料中的液体部份蒸发成蒸汽。
蒸汽在蒸发器内部与物料进行充分的传热和传质，使得物料中的溶质浓缩。
2. 压缩机：蒸汽从蒸发器中产生后，经过排气管道进入压缩机。
压缩机是MVR系统中的核心设备，其作用是将低温低压的蒸汽压缩成高温高压的蒸汽。
压缩机通过增加蒸汽的压力和温度，提高蒸汽的焓值。
3. 冷凝器：经过压缩后的高温高压蒸汽通过冷凝器，与冷却介质进行热交换。
冷凝器中的冷却介质可以是水或者其他冷却剂。
在冷凝器中，高温高压的蒸汽冷却凝结成液体，释放出大量的热量。
4. 循环风机：冷凝后的蒸汽液体通过循环风机重新送入蒸发器，参预下一轮的蒸发过程。
循环风机通过将蒸汽液体送回蒸发器，实现了能量的循环利用，从而达到节能的目的。
MVR系统的工作原理可以简单概括为：通过压缩机将低温低压的蒸汽压缩成高温高压的蒸汽，再经过冷凝器冷凝成液体，通过循环风机重新送入蒸发器，循环利用能量。
这种能源循环利用的方式，大大提高了蒸发过程的能源利用效率，减少了能源的消耗。
MVR技术具有以下优点：1. 节能高效：MVR系统通过循环利用蒸汽的能量，显著提高了能源利用效率，节约了大量的能源消耗。
2. 环保节能：MVR系统不需要外部供热介质，减少了对化石燃料的需求，降低了二氧化碳等温室气体的排放。
3. 操作简便：MVR系统的操作相对简单，无需复杂的控制系统，减少了操作人员的工作强度。
4. 适合范围广：MVR技术适合于各种蒸发过程，广泛应用于制药、化工、食品、酿造等行业。
机械式蒸汽再压缩技术(MVR)蒸发零排放详解
机械式蒸汽再压缩技术(MVR)蒸发零排放详解1、MVR原理MVR是机械式蒸汽再压缩技术(Mechanical Vapor Recompression)的简称，是利用蒸发系统自身产生的二次蒸汽及其能量，将低品位的蒸汽经压缩机的机械做功提升为高品位的蒸汽热源。
如此循环向蒸发系统提供热能，从而减少对外界能源需求的一项节能技术。
为使蒸发装置的制造尽可能简单和操作方便，可使用离心式压缩机、罗茨式压缩机。
这些机器在1∶1.2到1∶2压缩比范围内其体积流量较高。
2、机械蒸汽再压缩蒸发器(MVR蒸发器)其工作过程是低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热。
除开车启动外，整个蒸发过程中无需生蒸汽。
如图所示，将蒸发过程中产生的二次蒸汽进行压缩，然后返回蒸发器作为加热蒸汽。
蒸发产生的二次蒸汽温度较低，但含有大量潜热，二次蒸汽经压缩机压缩提高温度(压力)后，送回原蒸发器的换热器用作热源，使料液维持沸腾状态,而加热蒸汽本身则冷凝成水。
这样原来要废弃的蒸汽就得到充分的利用，回收潜热，提高热效率，经济性相当于多效蒸发的20效。
·MVR蒸发器主要特点：1)无需生蒸汽2)低能耗、低运行费用3)可与结晶器组合，做成MVR形式的连续结晶器·MVR蒸发器与多效蒸发器蒸发每吨水的费用比较：为了降低运行成本，本方案采用MVR技术，此项目使用进口风机，将二次蒸汽压缩，达到系统运行需要的蒸发温差。
除了在系统开启时使用蒸汽将系统预热外，整套系统正常运行时只需使用电力，不需补充生蒸汽。
风机的吸入端为部分真空，这样可以降低晶浆进入离心机时形成的闪蒸蒸汽。
系统运行不需要补充生蒸汽，因为系统产生的所有高温冷凝水都被用于将物料预热至接近沸点;风机压缩蒸汽时产生的热能将用于完成剩余的物料预热，同时补偿系统产生的热损失，提供足够的热能保证空气和不凝汽的排出。
风机采用变频控制电机驱动。
变频控制可以让风机在最佳转速下运行，消除入口导叶损失;通过软启动，降低对整个系统的冲击，延长风机和电机的使用寿命。
MVR机械式二次蒸汽再压缩技术介绍
02
预热器通常采用列管式 或板式，根据工艺要求 和系统规模选择合适的
预热器。
03
预热器的性能直接影响 到系统的蒸发效率和能
耗。
04
MVR技术的实际应用案例
工业废水处理
工业废水处理是MVR技术的重要应用领域之一。通过MVR技 术，可以将废水中的有机物进行蒸发浓缩，再经过冷凝、分 离等过程，实现废水的减量化和资源化。
高效节能
高效节能
MVR技术通过将二次蒸汽进行再压缩，提高其温度和压力，从而实现能量的高效 回收和利用，相比传统蒸发技术，MVR技术能够节省大量的能源。
降低运行成本
由于MVR技术的高效节能特性，它能够显著降低企业的运行成本，提高经济效益 。
环保减排
减少温室气体排放
MVR技术能够将原本被排放掉的 二次蒸汽进行回收再利用，从而 减少温室气体的排放，有利于环 境保护。
THANKS
化工行业是高能耗、高排放行业之一，因此对节能减排的需求非常迫切。MVR技术可以应用于化工 废水的处理，通过蒸发浓缩和再利用，降低废水中有害物质的含量，提高废水处理效果。
在化工行业中，MVR技术可以应用于石油化工、农药生产、染料生产等领域的废水处理，提高资源利 用率，降低环境污染。
05
MVR技术的发展趋势与未 来展望
MVR机械式二次蒸汽再压缩技术介绍
$number {01}
目 录
• MVR技术概述 • MVR技术的优势与特点 • MVR技术的系统构成 • MVR技术的实际应用案例 • MVR技术的发展趋势与未来展望
01
MVR技术概述
MVR技术定义
总结词
MVR技术是一种通过机械式二次蒸汽再压缩循环，将低品位的热能转化为高品 位热能的节能技术。
MVR(机械式二次蒸汽再压缩)技术介绍解读
90 ℃蒸汽热焓=635 Kcal/kg；
90 ℃蒸汽 汽化热 =545 Kcal/kg；
压缩机做功 =8 Kcal/kg 80 ℃二次蒸汽热焓 =630 Kcal/kg
90 ℃ 冷凝水 （用于预热） 深圳市瑞升华科技有限公司
5
典型的 MVR蒸发结晶应用-无机盐蒸发结晶
深圳市瑞升华科技有限公司 2
常规（降膜）蒸发器工作原理
不凝气体/真空
冷凝器 降膜蒸发器
冷却 水出 原液 冷凝水 新鲜蒸汽
冷却水进
二次蒸汽
淋水塔 规蒸发中需要大量冷却水冷却二次蒸汽的热量（使之冷凝），然后冷却水的热量再通过冷却塔冷 3 深圳市瑞升华科技有限公司 却将热量释放到大气中，不但消耗新鲜蒸汽，同时冷却塔消耗大量循环水以及电能（泵）运行，造 成三重浪费
相对国外供应商，瑞升华及亿华普的成套设备价格仅为进口设备的50%
甚至更低，且有着良好的本地化服务
相对国内供应商，由于国内的企业生产的压缩机不能跨越压缩机加工的
MVR(机械式二次蒸汽再压缩）工作原理
压缩后 二次蒸汽
压缩机
二次蒸汽
MVR技术可以将需要 冷凝的二次蒸汽通过 压缩再次利用，以替 代新鲜蒸汽，不但避 免了使用新鲜蒸汽， 而且彻底摒弃了冷却 塔，大大降低了运行 费用，真正做到了环 保节能、节水、节约 费用！
浓缩液
分离器 循环泵
原液进
冷凝水 （热）
冷凝水 （冷）
工作时间： 电价： 蒸汽价：
30 m3/h
183.75 RMB 9.18 RMB
1’455’300RMB 5,435,100.00RMB
330 m3/h
24 小时/天 330 天/年 0.5 RMB / KW/h 深圳市瑞升华科技有限公司 150 RMB / 吨
