材料物质成分分析表

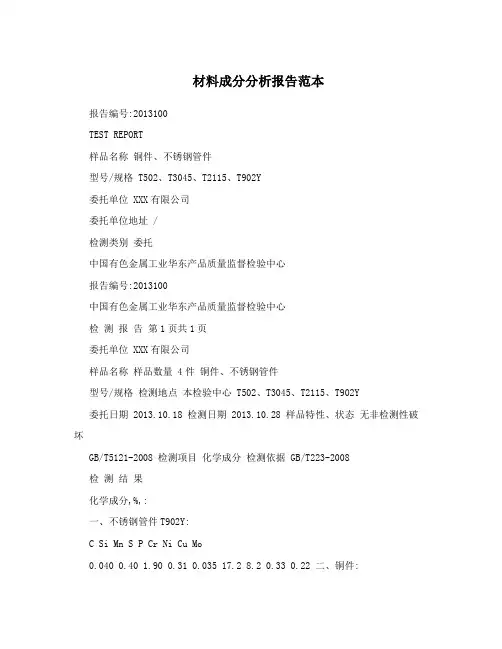

材料成分分析报告范本
材料成分分析报告范本报告编号:2013100TEST REPORT样品名称铜件、不锈钢管件型号/规格 T502、T3045、T2115、T902Y委托单位 XXX有限公司委托单位地址 /检测类别委托中国有色金属工业华东产品质量监督检验中心报告编号:2013100中国有色金属工业华东产品质量监督检验中心检测报告第1页共1页委托单位 XXX有限公司样品名称样品数量 4件铜件、不锈钢管件型号/规格检测地点本检验中心 T502、T3045、T2115、T902Y委托日期 2013.10.18 检测日期 2013.10.28 样品特性、状态无非检测性破坏GB/T5121-2008 检测项目化学成分检测依据 GB/T223-2008检测结果化学成分,%,:一、不锈钢管件T902Y:C Si Mn S P Cr Ni Cu Mo0.040 0.40 1.90 0.31 0.035 17.2 8.2 0.33 0.22 二、铜件:黄铜,帽, 黄铜,锥, 紫铜,锥, T502 T3045 T2115Cu 57.92 58.05 99.96Fe 0.33 0.32 0.0006Pb 2.84 2.08 0.0008Ni 0.085 0.056 0.0003Sn 0.17 0.19 <0.0005Al 0.008 <0.005 /P <0.0010 <0.0010 0.0035Si <0.05 <0.05 /Mn 0.022 <0.005 /Zn 余量余量 0.001S / / <0.001As / / <0.0003Sb / / 0.0008Bi / / 0.0007O / / 0.0045以下空白。
批准审核编制或主检职务质量负责人职务技术负责人职务检测日期 2013.10.29 日期 2013.10.29 日期 2013.10.29下面是泰戈尔励志经典语录，欢迎阅读。
材料物相分析
强度
以最高衍 射峰的强度 为100，作 归一化处理 的数据
卡片顺序号
由集序号和卡片 序号组成
粉末衍射卡的组成
◼ 物质的矿物学名称或通用名称，有机物 为结构式。本栏中若有“☆”号表明卡 片数据高度可靠；若有“○”号则表明 其可靠程度较低；无标号者表示一般； 有字母“i”者表示已指标化及估计强度， 但不如有星号的卡片可靠；有“c”表示 数据是计算值。
物相定性分析
◼ 目前已知的晶体物质已有成千上万种。 事先在一定的规范条件下对所有已知的 晶体物质进行X射线衍射，获得一套所有 晶体物质的标准X射线衍射花样图谱，建 立成数据库。
◼ 当对某种材料进行物相分析时，只要将 实验结果与数据库中的标准衍射花样图 谱进行比对，就可以确定材料的物相。
§2 粉末衍射数据库
粉末衍射数据库
◼ 目前出版的检索手册对于无机物和有机物都有依据 三条最强线进行组合排列的Hanawalt索引和按首字 母顺序排列的字母顺序索引。对于无机物，有按化 学式首字母顺序排列的及按矿物名称或习惯名称作 排列的索引；对于有机物（包括有机金属化合物） 则有按化学名称、化学式和通用名称首字母排列的 索引。尚有按类别分类出版的索引，如矿物、沸石 和分子筛、金属和合金、水泥和化合物、爆炸物和 有关材料等。
钎焊材料成分性能分析-铜基钎料(5)
杭州辛达狼焊接科技有限公司/technicalData/1.3.8 铜基焊料Cu的熔点是1083℃，可以直接用作焊料在还原性气氛和真空条件下钎焊低碳钢、低合金钢、钨、钼、可伐合金和镍合金等，钎焊温度为1100-1150℃。
但纯铜作为焊料的缺点是熔点高、耐腐蚀及抗氧化性能差，容易使一些被焊金属或合金的晶粒过分长大，导致力学性能恶化。
通过向Cu中加入P、Zn、Ge、Sn、Ni、Mn、Ag、Co等元素，可以克服纯Cu作为焊料的一些缺点，提高Cu焊料的物理、力学性能和焊接性。
表4.7-25列出了性能不同的系列铜基焊料。
- 2 -表4.7-25 铜基焊料的成份及性能型号化学成分/wt%熔化温度 /℃ 钎焊温度 /℃ 抗拉强度/MPa特点及用途CuPZn Ag Sn Ge NiMn其它Cu 99.95 － － － － － － － － 1083 1100-1150 － 对钢的润湿性和填缝能力好，可直接在还原性气氛或真空下钎焊钨、钼、铁、镍及其合金。
Cu94P 93.7 6.3 － － － － － － － 720-800 810-900 441 属于空气自钎剂料，应用广泛。
P 能降低Cu 焊料的熔点。
进一步加入Ag 可改善焊料的塑性和机械加工性，提高强度和导电性，同时降低焊料熔点和提高润湿性，适合于各种碳钢的钎焊。
Cu93P 92.9 7.1 － －－－－ － －710-800810-900470Cu91PAg 91 7 － 2 － － － － － 645-790 750-810 － Cu89PAg 89 6 － 5 － － － － －645-815 820-860 519 Cu80PAg 80 5 － 15 － － － － －630-780 810-850 503 Cu70PAg 70 5 － 25 － － － － － 650-710 730-790 － Cu28PAg 28 1 － 71 － － － － － 750-795 810-870 － Cu86PSn 86 5.5 － － 7.5 － － － － 620-670 700-780 － Cu92PSn 92 5.5 － － 2.5 － － － －640-680 710-800 560 Cu82Pd 82 － － － － － － － Pd: 18 1080-1090 1100-1200 － 高温性能优良，对钢和镍合金焊接性好；钯的蒸汽压低，不易挥发，适用于气体保护钎焊和真空钎焊。
材料元素和成分分析表征方法(测试技术)
～30
元素、化学 状态
二次离子质 谱（SIMS）
≥H
10-6～10-9
0.3～2
～100
元素、同位 素、有机化
合物
EPMA（Electron Probe Microanalysis）
利用聚焦高速电子束轰击试样，由x射线波谱仪（WDS） 或能量色散谱仪（EDS）把试样表面几个立方微米范围 内激发产生的x射线展成x射线波谱或能谱，根据x射线 波长表标定特征谱线→确定所分析区域的元素
主要用途 成分 成分
分子及固体的电子态 成分
成分、结构 成分、结构 最表层电子态 原子及电子态
微区成分 分子、原子及电子态 结构原子及电子态、结构
原子态
背散射电子
硬质合金(WC-Co)的金相分析（左）和背散射电子图（右）
UHMWPE-ALN 1.0%与UHMWPE磨损机理
UHMWPE UHMWPE-ALN 1.0% 二次电子
表面成分分析
• 表面成分分析：
–表面元素组成分析 –表面元素的化学态分析 –表面元素的分布（横向和纵向深度分布)分析 • 表面成分分析方法的选择需要考虑:
–能测定元素的范围、能否判断元素的化学态、检测的灵敏 度、表面探测深度、横向分布、深度剖析及能否进行定量 分析、谱峰分辨率、识谱难易程度、探测时对表面的破坏 性、理论的完整性等。
• 线分析
– 测定某种元素沿给定直线分布的情况 – 将电子束沿指定的方向作直线扫描
样品EDS元素面分布检测（钠）
（a）ALN+F68+UHMWPE （b）ALN+UHMWPE 图中亮点显示钠元素分布，EDS结果显示加入表面活性剂有助 于ALN在UHMWPE中均匀分散。
特征X-射线能谱分析——面分析
材料元素和成分分析表征方法
– 本底为轫致辐射（非弹 性散射的一次和二次电 子产生）：高结合能的 背底电子多，随结合能 的增高呈逐渐上升趋势
XPS：谱图
• 典型谱图
– 本征信号不强的XPS谱图 中，往往有明显“噪音” • 不完全是仪器导致 • 可能是信噪比太低， 即待测元素含量太少
– 增加扫描次数、延长 扫描时间 噪音
XPS XPS中的化学位移
❖对少数系列化合物，由NMR(核磁共振波 谱仪)和Mossbauer谱仪测得的各自的特 征位移量同XPS测得的结合能位移量有 一定的线性关系。
❖XPS的化学位移同宏观热力学参数之间 有一定的联系。
电子能谱
电子能谱
电子能谱
Si 上生长 TiN/SiO2薄膜的深度断面分析
1
23
-(-O-C-
3 22 2
-C-O-CH2-CH2-)n-
= =
O
O
1
1
实验值 理论值
C(1)
65 at% 60 at%
C(2)
23 at% 20 at%
C(3)
12 at% 20 at%
O(1)
51 at% 50 at%
O(2)
49 at% 50 at%
电子能谱
• 峰的位移
– 化学位移
• 原子所处的化学环境不同而引起的内层电子结合能的变化， 在谱图上表现为谱峰的位移，这一现象称为化学位移
amine
C-N
alcohol, ether C-O-H, C-O-C
fluorocarbon C-F
carbonyl
C=O
2F bound to a carbon -CH2CF23F bound to a carbon -CF3
材料科学第四章无机非金属材料分析解析
普通陶瓷材料
2）卫生陶瓷
以高岭土为主要原料而制得的用于卫生设施的带釉陶 瓷制品，有陶质、炻瓷质和瓷质等。
3）电器绝缘陶瓷 又称电瓷，是作为隔电、机械支撑及连接用的瓷质绝 缘器件。分为低压电瓷、高压电瓷和超高压电瓷等。 4）化工陶瓷 要求耐酸、耐高温、具有一定强度。主要用于化学、 化工、制药、食品等工业。
3、性质：特种陶瓷具有特殊性质和功能。
结构陶瓷材料
结构陶瓷的种类
氧化物结构陶瓷 碳化物结构陶瓷 氮化物结构陶瓷
结构陶瓷材料
氧化物结构陶瓷
特点：化学稳定性好、抗氧化性强、熔融温 度高、高温强度高。
Al2O3陶瓷 ZrO2陶瓷
BeO陶瓷
MgO陶瓷
结构陶瓷材料
Al2O3陶瓷
Al2O3陶瓷又称高铝陶瓷，主要成分是Al2O3和SiO2。 主晶相为刚玉（α－Al2O3），随着SiO2质量百分数 的增加，还出现莫来石和玻璃相。根据陶瓷坯中主晶 相的不同，分为刚玉瓷、刚玉－莫来石瓷和莫来石瓷。 Al2O3有三中结晶形态，即α、β、γ型。α型是高 温型，而γ型是低温型。
晶体相是陶瓷材料最主要的组成相，主要是某些固溶 体或化合物。 晶体相又分为主晶相、次晶相和第三相。 陶瓷中晶体相主要有含氧酸盐（硅酸盐、钛酸盐等）、 氧化物（MgO、Al2O3）、非氧化物（SiC，Si3N4）等。 晶体相的结构、形态、数量及分布决定了陶瓷材料 的特性和应用。
硅氧四面体是硅酸盐陶瓷中最基本的结构单元
结构陶瓷材料
MgO陶瓷
耐高温，抗金属及碱性熔渣腐蚀。 可以用作冶炼高纯度Fe、Mo、Cu、Mg等金属 的坩埚及浇注金属的铸模，也可用作高温热电偶 保护套及炉衬材料等。
结构陶瓷材料
碳化物结构陶瓷
陶土原料的特性分析与应用研究
表1陶土原矿料外观特征原料名称原矿外观特征原矿在1170℃烧成后特征宜兴黄龙山紫泥坚硬、密实块体,紫褐色,断面见浅色斑点、脂状光泽,经水化后易解离成硬质小块和碎屑,见直径大至1mm云母晶体未烧结,棕红色、紫红色,可见深浅斑驳,有云母,无其它杂质宜兴军山坞紫泥坚硬、密实块体,深紫褐色,断面色泽纯净、脂状光泽,经水化易解离成硬质小块和碎屑,见细小云母晶体未烧结,深紫红、暗紫色,有浅色斑驳,有云母,无其它杂质新疆3#料软质块体,层片状呈现灰褐、灰青、浅褐黄、浅灰等外观色,经水化呈粘性泥质状烧结,紫、褐紫、褐黄层状块体新疆8#料软质块体,紫红、红、红黄,断面细腻、弱脂状光泽,经水化呈粘性泥质状烧结,鲜紫、紫红,呈色纯,无其它杂质新疆14#料软质块体,灰白、浅灰绿、浅灰青,经水化呈粘性泥质状烧结,浅褐黄,块体表面有密集碱性玻璃相物质熔出江西1#料硬质块体,浅紫红、紫红色,断面色泽纯净、脂状光泽,经水化易解离成硬质小块体,见细小云母晶体烧结、深紫红,紫红,呈色纯,有云母,无其它杂质江西2#料半硬质块体,层片状,有滑腻感,浅红、浅灰白,经水化呈粘性泥质状,见直径大至1mm云母晶体富集烧结程度一般,浅紫红,局部呈褐红色,有云母四川2#料半硬质块体,浅红、红黄,经水化呈粘性泥质状,夹杂硬质小块体,见细小云母基本烧结,砖红色,有黑色细小铁质显见,有云母四川3#料半硬质块体,土灰,经水化呈砂性泥质状,夹杂较多的硬质小块体,见细小云母紫色、暗紫红,有黑色铁质熔体析出,有细小云母,见烧结光泽临汾紫泥硬质块体,紫色、深紫,断面色泽纯净,弱脂状光泽,经水化易解离成硬质小块体,见细小云母晶体烧结,紫红、紫色,呈色纯,有云母,无其它杂质临汾甲泥半硬质块体,浅紫、灰紫,经水化呈粘性泥质状,见细小云母紫褐、褐色,可见细小黑色铁质,烧结瓷化状见玻化光泽临汾白泥硬质块体,浅黄、灰黄、浅灰黑,断面略粗糙,经水化易解离成硬质小块体烧结,红黄、浅紫红夹米黄块体张留生1,许小静1,冯亚腾2(1.江苏省陶瓷研究所有限公司,宜兴214221;2.宜兴陶誉科技创业服务有限公司,宜兴214221),储藏量最多的矿物陶瓷原料是陶土原料。
成分表范本
★按下列表单展开产品的成份或部件。
公司名称 Company Name:Ingredients or parts of product constituted are reported as follow form.
公司印章 Company Seal:
★不同的成份或部件需提供相应的测试報告以及MSDS 文件, 測試項目為:Cd 、Pb 、Hg 、Cr6+、PBB 、PBDE 。
To provide test report and MSDS against diffirence ingredient or part, test items and standards are as follow: Pb, Cd, Hg, Cr6+, PBB, PBDE.
签上公司印章
备注：
（1）內容不能完全写入时,请附页说明。
（2）如实提供材料各物质成份的含量。
（3）以上填写的内容必须真实，一切由于上述内容不符合实际情况而导致AAC 内部或外部的损失，需由供应商完全承担。
材料物质成份分析表
Material/substance Disclosure
印章
AAC08-47。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
★
★
备注：
（1）內容不能完全写入时,请自行插入单元格。
（2）如实提供材料各物质成份的含量。
（3）以上填写的内容必须真实，一切由于上述内容不符合实际情况而导致TOK 内部或外部的损失，需由供应商完全承担。
Test reports must be provided for each homogeneous material used in a component, reported in parts of Cd 、Pb 、Hg 、Cr6+、PBB 、PBDE, Br, Cl per million by weight (ppm).Record the test result including "N.D" and "n/a" in the test results column of the form below 材料物质成份分析表Material Content Declaration
公司名称 Company Name:
按下列表单格式展开物料成份或部件的宣告,均质材质的部件成份或部件需提供相应的测试报告以及MSDS 文件,并将对应PDF 格式第三方检测报告和MSDS 以RAR 或ZIP 格式打包,无需插入本表中.
For each homogeneous material used in a component and/or subassembly, report on the levels of regulated substances for each homogeneous material using the form below. Instead place all the third test reports and MSDS (PDF format ) in a folder as RAR or ZI
公司印章 Company Seal:
请将均质材料的测试项目Cd 、Pb 、Hg 、Cr6+、PBB 、PBDE, Br, Cl 的测试结果填写到以下表格中, 如测试结果是N.D,请如实填写N.D.;若不适用,请填写n/a;若符合豁免项要求的,请在V 栏中填写符合的豁免项条款及元素.。
