磁通量传感器索力监测系统设计指南
磁通量传感器及监测系统应用指南
磁通量传感器监测桥梁拉索应用指南1.磁通量传感器原理磁通量传感器基于磁弹效应原理进行测量，当铁磁性材料受到外力作用时，其内部产生机械应力或应变，相应地磁导率发生改变，通过测定磁导率变化来反映应力（或索力）变化。
2.磁量传感器结构磁通量传感器由两个铜线圈组成，即初级线圈和次级线圈。
初级线圈通入脉冲电流，通电瞬时，由于有铁芯存在，会在次要线圈中产生瞬时电流，得到一个瞬时电压。
电磁感应产生的电流强度以及电压的大小依赖于铁芯材料的磁导率，铁芯材料的磁导率又与铁芯的应力状态相关，根据感应电压与应力的关系实现测量。
图1 磁通量传感器结构图3.磁通量传感器测量系统磁通量传感器测量系统包括磁通量传感器、开关集线箱、磁弹仪、数据采集软件、数据传输线等配件。
图2 磁通量传感器测量系统配件监测系统标准配置为，1台磁弹仪+2个8通道开关集线箱+16个磁通量传感器+1套采集软件。
图3 磁通量传感器监测系统硬件图磁弹仪：产生脉冲电压信号，并调制感应测量信号。
测量量为传感器的温度和积分电压值，并由此显示温度和测量力值（或应力值）。
其上配有6芯传感器信号传输线接口、9芯集线箱控制线接口、3芯RS232（或RS485）接口。
自带液晶显示屏和操作键盘，可直接操作测量，并进行显示。
开关集线箱：硬件上实现多传感器集中采集数据。
8通道标准开关集线箱，配有8个6芯磁通量传感器接口，1个6芯总信号线输入口、1个6芯总信号线输出口、1个9芯集线箱控制线输入口、1个9芯集线箱控制线输出口。
磁通量传感器：敏感测量软件，实现感应信号和温度测量。
自带6芯信号线接口，其中2芯为初级线圈、2芯为次级线圈、2芯为温度传感器。
数据采集软件：可实现单通道或多通道数据采集，包括传感器标定、手动数据采集、自动数据采集。
磁弹仪与计算机连接：可通过RS232或485RS与计算机通讯，既可采用有线连接，也可采用无线传输信号。
4.传感器特点（1）传感器坚固结实、水密性好，适合长期监测；（2）使用时直接袖套在构件外，属于非接触性测量，不损伤结构，安装时无需改变原构件长度；（3） 传感器与构件之间充水、混凝土、PE等不导磁物质，不影响测量结果，不需要重新标定。
磁通量传感器在桥梁索力监测中的应用_柴爱红
结构 计算法
不能经常性地进行
分析模型与实际结构的偏差， 需要现场试验来修正
来监控桥梁运营期间的索力状态就尤为重要。磁通量传感器克 服了传统索力监 测 方 法 的 缺 陷，将 其 应 用 于 桥 梁 索 力 监 测，可 有 效的实时测量索力状况，是一种新型的无损检测技术。
压力 传感器
最常见的传感技术，广泛 地应用于各个领域，适用 于短期测量
2 磁通量传感器原理及特性
磁通量传感器是依据铁磁性材料的磁弹效应原理制成，即是 当铁磁性材料受到外界的荷载时，其内部的磁化强度也会发生相 应变化。因此，可以通过测定磁化强度的变化来反映索力的变化。
利用磁通量传感器来进行桥梁结构索力监测，具有以下技术 特点：
1） 使用磁通量传感器测量索力为非接触性测量，不会损伤桥 梁结构（ 见图 1） ；
预埋管 钢绞线 数据线引出
图 1 磁通量传感器测量索力示意图
2） 不需要对索体表面进行处理，不会对表面的防腐保护层造 成破坏；
3） 使用模拟标定来实现运营状态下的数据校准，具有维护成 本低、使用寿命长的特性；
4） 在监测过程中，抗干扰能力强，测量精度高，重复性能好； 5） 实现自动测量直接显示力值； 由于钢材的磁导率随温度变 化而变化，可通过自动进行温度补偿来消除温度影响； 6） 可与计算机系统相连，进行实时数据监测和远程健康诊断。
传感器放入梁端预埋管内，信号线从预先开好的预埋管侧壁上的 引线孔引出，再安装减震器、防水罩等部件。
磁通量传感器 固定环 预埋管 桥面
引线钢管
传感器数据 线及保护管
图 4 传感器在吊杆上的安装 索体
传感器
索体
图 5 传感器在 运营中桥梁拉索上的安装
低压电源 485 集线器 地址控制

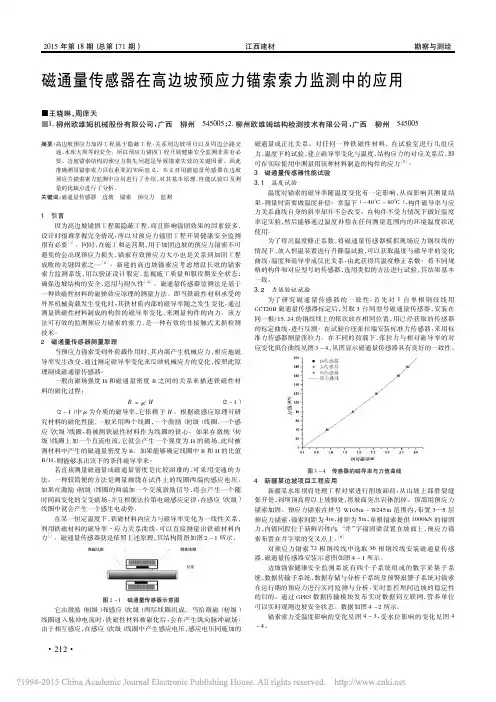

磁通量传感器在高边坡预应力锚索索力监测中的应用_王晓琳
［1］伍世明． 浅谈高层建筑测量放线的方法及改进策略［J］． 科学之友，
2014，24∶ 48．
2013，04∶ 65 － 66．
檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪
（ 上接第 209 页） 展，对于铁路现代化进程起到了重要的作用，但是随着
（ 6） ．
磁通量成正比 关 组 应 力、温度下的试验，建立磁导率变化与温度、结构应力的对应关系后，即 可在实际使用中测量用该种材料制造的构件的应力［5］。 3 磁通量传感器性能试验 3． 1 温度试验
温度对锚索的磁导率随 温 度 变 化 有 一 定 影 响，从 而 影 响 其 测 量 结 果，测量时需要做温度补偿。常温下（ － 40℃ ～ 80℃ ） ，构件磁导率与应 力关系曲线自身的斜率却并不会改变。在构件不受力情况下做好温度 率定实验，然后能够通过温度补偿在任何测量范围内的环境温度状况 使用。
磁通量传感器测量方 法 具 备 精 度 高、耐 久 性 好、寿 命 长 等 优 点，且 是一种无损、非接触式的测量方法，能够实现多截面的安装与测量。通 过对温度试验获取 温 度 修 正 系 数，能 够 消 除 现 场 温 度 对 测 量 的 影 响。 磁通量传感器监测法能有效地用于边坡锚索的全寿命周期的长效监 测，有着良好的应用前景。
索力监测系统，用以验证设计假定、监视施工质量和服役期安全状态； 确保边坡结构的安全、适用与耐久性［iii］。磁通量传感器监测法是基于
一种铁磁性材料的磁弹效应原理的测量方法。即当铁磁性材料承受的
外界机械荷载发生变化时，其铁材质内部的磁导率随之发生变化，通过
测量铁磁性材料制成的 构 件 的 磁 导 率 变 化，来 测 量 构 件 的 内 力。 该 方

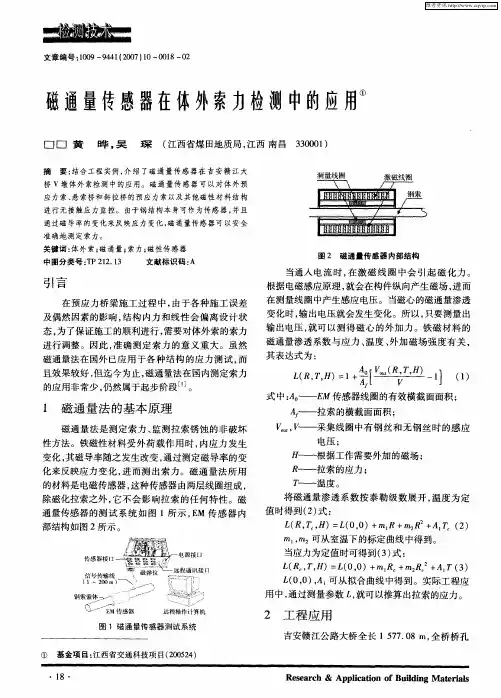

磁通量传感器在体外索力检测中的应用
