压力传感器的基本特性测量及电子秤的设计

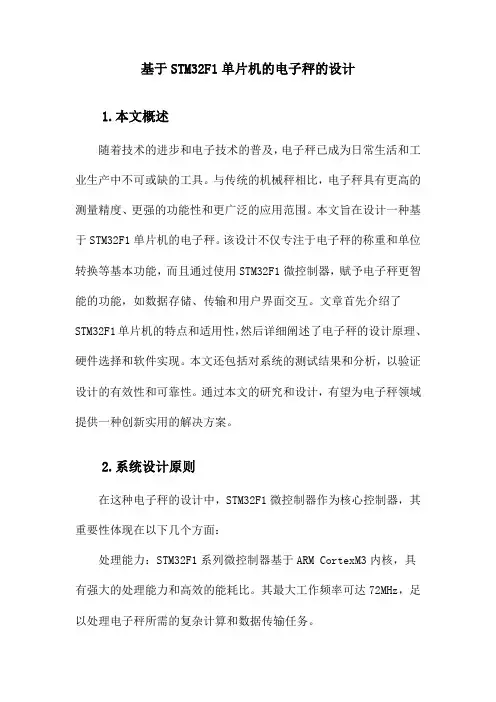

基于STM32F1单片机的电子秤设计
基于STM32F1单片机的电子秤的设计1.本文概述随着技术的进步和电子技术的普及，电子秤已成为日常生活和工业生产中不可或缺的工具。
与传统的机械秤相比，电子秤具有更高的测量精度、更强的功能性和更广泛的应用范围。
本文旨在设计一种基于STM32F1单片机的电子秤。
该设计不仅专注于电子秤的称重和单位转换等基本功能，而且通过使用STM32F1微控制器，赋予电子秤更智能的功能，如数据存储、传输和用户界面交互。
文章首先介绍了STM32F1单片机的特点和适用性，然后详细阐述了电子秤的设计原理、硬件选择和软件实现。
本文还包括对系统的测试结果和分析，以验证设计的有效性和可靠性。
通过本文的研究和设计，有望为电子秤领域提供一种创新实用的解决方案。
2.系统设计原则在这种电子秤的设计中，STM32F1微控制器作为核心控制器，其重要性体现在以下几个方面：处理能力：STM32F1系列微控制器基于ARM CortexM3内核，具有强大的处理能力和高效的能耗比。
其最大工作频率可达72MHz，足以处理电子秤所需的复杂计算和数据传输任务。
集成：该系列微控制器集成了丰富的外围接口，如ADC（模数转换器）、UART（通用异步收发器）、I2C（集成电路总线）等。
这些接口对电子秤的设计至关重要。
稳定性和可靠性：STM32F1微控制器具有优异的抗干扰能力和稳定性，适用于工业应用，确保了电子秤在复杂环境中的准确性和可靠性。
电子秤的核心部件是传感器，用于将物体的重量转换为电信号。
在该设计中，选择了压力传感器作为主要测量元件。
传感器的工作原理是基于弹性变形。
当物体受到压力时，传感器内部的电阻应变计变形，从而改变电阻值并通过惠斯通电桥将其转换为电压信号。
信号放大和滤波：传感器输出的模拟信号通常较弱，需要通过信号放大器进行放大。
为了提高信号质量，设计了滤波电路来去除噪声，保证信号的准确性。
模数转换：通过STM32F1微控制器内置的ADC将放大后的模拟信号转换为数字信号，使微控制器易于处理和计算。
电阻应变片压力传感器实验报告
电阻应变片压力传感器实验报告电阻应变式传感器&压力传感器实验报告电阻应变式传感器&压力传感器——实验报告院系：管理学院姓名：胡阳学号：PB12214074电阻应变式传感器实验内容1、自己设法确认各传感器的受力是拉伸还是压缩力，并用图示说明。
2、利用所提供的元件连接单臂电桥，桥电压由万用表给出，记下零点电压。
3、依次增加砝码，测量单臂电桥的m~U定标曲线。
有了定标曲线后，就作成了一台简易的电子秤。
提示：电子秤的量程约2公斤，请勿加载过重的物体，以免损坏应变片。
4、测量待测物体的质量。
5、连接全桥电路，重复1~3步。
6、比较电路的灵敏度。
7、实验总结数据处理:1.单臂，全桥的定标线（一）单臂电桥-52.6-52.7U/mV-52.9-53.0-53.1-53.20100200300400500m/gLinear Regression for Data1_B:Y = A + B * XParameter Value Error------------------------------------------------------------A -53.17155 0.00501B 0.00107 1.65553E-5------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.99952 0.00692 6 0.0001（二）全桥：0.0530.0520.051U/V0.0490.0480100200300400500600m/gLinear Regression for Data1_B:Y = A + B * XParameter Value Error------------------------------------------------------------A 0.05271 2.06453E-5B -7.33992E-6 5.71108E-8------------------------------------------------------------R SD N P-------------------------------------------------------------0.99985 3.02908E-5 7 0.0001------------------------------------------------------------2、待测物体质量，比较两种电路灵敏度：单臂电桥：U= -53.17155 +0.00107 * m ; 待测物体电压：-52.57mV代入式子求得待测物体质量：m=562.20g全桥电路：U=0.05271 +（-7.33992E-6）* m；待测物体电压：0.0493V代入式子求得待测物体质量：m=464.58g单臂电桥S1=0.00107（mV/g）全桥电路S2=0.00734（mV/g）可知S3S2S1，即全桥电路的灵敏度高，单臂电桥的灵敏度低。
一种基于STC89C52单片机的便携式电子秤设计
一种基于STC89C52单片机的便携式电子秤设计电子秤在日常生活中广泛应用，尤其在超市、货运、厨房等场景中起到了不可或缺的作用。
本文将介绍一种基于STC89C52单片机的便携式电子秤设计，以满足人们对便携、精确、易用的电子秤的需求。
1. 简介电子秤是一种利用传感器测量物体重量的设备。
传统的机械秤存在读数不准确、不易携带等问题，而基于单片机的电子秤则具备了更高的精确度和便携性。
2. 设计原理该电子秤的设计原理是利用压力传感器测量物体受力变化，然后将受力信号通过模拟电路转换为电压信号，再由单片机进行模拟数字转换（ADC）并进行计算，最终得出物体的重量。
3. 硬件设计3.1 单片机选择本设计采用STC89C52单片机作为主控芯片，其具备高性能、低功耗的优势，并且具备8位数据总线、32KB的闪存等特点，非常适用于小型应用。
3.2 传感器选择为了实现高精度的重量测量，我们选用了一款高精度的压力传感器。
该传感器具备良好的线性度和稳定性，能够准确地测量重量变化。
3.3 电路设计电路设计包括模拟电路和数字电路两部分。
模拟电路将传感器输出的模拟信号转换为电压信号，再经过条件放大后输入到单片机的模拟转换电路。
数字电路主要由单片机、LCD显示屏和按键等组成，实现数据处理和人机交互功能。
4. 软件设计4.1 硬件初始化在软件设计中，首先需要对硬件进行初始化设置。
通过配置单片机的GPIO口、中断、计时器等功能来实现对各个硬件模块的控制。
4.2 模拟转换和数据处理通过单片机提供的模拟数字转换（ADC）功能，将模拟电压信号转换为数字信号。
然后，通过数据处理算法对数字信号进行滤波和校准，得出准确的重量数据。
4.3 显示和人机交互使用LCD显示屏来展示测量结果，并增加按键功能，方便用户进行重量锁定、切换单位等操作。
同时，还可以通过串口通信将数据传输到其他设备。
5. 功能拓展在基本功能实现的基础上，可以对电子秤进行一些功能扩展。
例如，增加存储功能，记录每次测量的重量数据；增加串口通信功能，方便与其他设备进行数据交互；增加温湿度传感器等，实现多功能集成。
电子秤电路设计
电子秤电路设计电子秤是现代社会中广泛应用的一种衡量物品重量的设备，它具有高精度、稳定性强、易于读数等优点。
电子秤的核心部件是压电式传感器，传感器通过受力形变产生电信号，再经过信号处理器处理并转化为显示重量的数字。
因此，电子秤电路设计中压电式传感器与信号处理器是核心考虑因素。
一、压电式传感器的电路设计压电式传感器是通过物理变化产生电压信号，进而检测物体重量的设备。
根据工作原理，压电式传感器可分为电荷式和压力式两种。
电荷式传感器通过物理变化产生电荷，进而产生电压信号。
压力式传感器则是通过物理体积变化，产生电信号。
以下仅讨论压力式传感器的电路设计。
1.电路原理压力传感器主要由桥式电路、信号放大电路和滤波电路三部分组成。
（1）桥式电路：桥式电路分为有源桥式电路和无源桥式电路。
目前多采用无源桥式电路，因为它不需要外部电源，便于实现多点测量等多台组合共同测量。
（2）信号放大电路：传感器产生的电信号相当小，需通过信号放大器放大后才能有效的进行传输和处理。
（3）滤波电路：滤波器用于去除杂波、信号噪声等，保证电路稳定性和准确性。
常用的滤波器有低通滤波器和带通滤波器等。
2.电路参数（1）灵敏度：传感器允许工作范围内，重量变化所引起的电路输出变化量，常用的单位是mv/kg，kg/mv。
（2）非线性度：指传感器输出与实际值之间的误差，一般用±%来表示。
（3）零点漂移：指在重量不变的情况下，电路输出随时间漂移的程度，常用的单位是mV/h或%FS/h。
（4）灵敏度温漂：指在温度变化的情况下，灵敏度相对变化的情况，常用的单位是%RS/℃。
二、信号处理器的电路设计信号处理器是将传感器输出的电信号传输和处理的部分，主要问题是如何提高信号精度和稳定性。
1.放大电路设计放大电路是放大传感器输出信号的重要组成部分，合理的设计可以使信号精度和信噪比大大提高。
在放大电路中，需要考虑的几个问题：（1）增益大小：增益大小是决定信号放大倍数的关键因素，合理选择增益大小可以使信号精确到小数点后几位。
电子称的测量原理
电子称的测量原理电子称是一种常见的测量工具，广泛应用于生活和工业环境中。
它通过测量物体的重量来确定其质量。
在电子称的测量原理中，涉及到了压力传感器、电路和数字显示器等组件。
一、压力传感器电子称中最关键的组件是压力传感器，它用于感知物体的重量。
压力传感器通常采用两种常见的工作原理：电阻式和电容式。
1. 电阻式压力传感器电阻式压力传感器基于电阻变化的原理来测量物体的重量。
它通常包含一个薄膜电阻器或应变片。
当受力施加在薄膜电阻器或应变片上时，其几何形状发生微小变化，从而导致电阻值的改变。
通过测量电阻的变化，可以确定物体的重量。
2. 电容式压力传感器电容式压力传感器则是基于电容变化的原理来测量物体的重量。
它通常由两个平行的电极组成，当物体施加压力时，会改变这两个电极之间的间距。
由于电容与电极之间的距离成反比关系，通过测量电容的变化，可以推导出物体的重量。
二、电路和数字显示器压力传感器将物体的重量转化为电信号，然后通过电路进行处理和放大。
经过处理后的信号会被送到数字显示器上，以便用户能够直观地读取物体的重量。
电子秤使用的电路通常包括放大电路、滤波电路和模数转换电路。
放大电路用于放大和稳定来自压力传感器的微弱信号，以提高测量的精度和灵敏度。
滤波电路用于去除干扰信号，确保测量结果的准确性。
模数转换电路则将模拟信号转换为数字信号，以便数字显示器能够准确显示物体的重量。
三、测量原理的应用电子称广泛应用于各个领域，包括家庭、商业和工业等。
在家庭中，电子称被用于测量食物的重量、婴儿的体重等。
在商业场所，电子称用于计量货物的重量，例如超市商品的称重。
在工业领域，电子称则更常用于工业生产过程中的物料计量。
总结：电子称的测量原理基于压力传感器、电路和数字显示器等组件的配合工作。
压力传感器负责感知物体的重量，电路用于处理信号，并将结果传输到数字显示器上。
电子秤的应用范围广泛，从家庭到商业再到工业领域都有其用武之地。
通过了解电子称的测量原理，我们能更好地理解和应用电子称这一常见的测量工具。
电子秤的设计
电子秤的设计
电子秤的设计主要包括以下几个方面：
1. 传感器：电子秤的传感器是最关键的部分，用于将物体施加的重力转化为电信号，从而进行称重。
常见的传感器有电阻应变传感器、压力传感器和负荷细胞等。
2. 处理器：电子秤的处理器主要用于处理传感器输出的电信号，并将其转化为数字信号。
处理器的性能直接影响到电子秤的精度和速度。
3. 显示器：电子秤的显示器用于显示称量结果，一般采用数码显示或液晶显示。
4. 键盘：电子秤的键盘用于设置以及操作和调整各种功能参数。
5. 外壳：电子秤的外壳应具备良好的防灰尘、防水性能和耐用性，在外观设计上也要注意美观和实用性。
6. 电源：电子秤通常使用直流电源或充电电池供电，在设计上需要考虑电源的稳定性和电池寿命。
除此之外，还需要考虑到电子秤的精度、负载能力、防抖动设计、自动校准等功能的设计。
整个电子秤的设计要综合考虑这些方面，以实现精准、可靠的称重效果。
电子秤的设计报告
电子秤的设计报告学号：1605111班级：测控111姓名：绪论手提电子秤具有称重精确度高，简单实用，携带方便成成本低，制作简单，测量准确，分辨率高，不易损坏和价格便宜等优点。
是家庭购物使用的首选。
其电路构成主要有测量电路，差动放大电路，A/D转换，显示电路。
其中测量电路中最主要的元器件就是电阻应变式传感器。
电阻应变式传感器是传感器中应用最多的一种，广泛应用于电子秤以及各种新型结构的测量装置。
而差动放大电路的作用就是把传感器输出的微弱的模拟信号进行一定倍数的放大，以满足A/D 转换器对输入信号电平的要求。
A/D转换的作用是把模拟信号转变成数字信号，进行模数转换，然后把数字信号输送到显示电路中去，最后由显示电路显示出测量结果。
一、课题任务与要求1.设计题目：便携式电子秤的设计报告2.任务与要求：1）设计一个LED数码显示的便携式电子称。
2）采用电阻应变式传感器。
3）称重范围0~1.999KG。
二、系统概述1.方案比较：1）设计方案一①.系统框图：②. 系统设计思路、工作原理压力传感器实现压电转换，将压力转换为电信号。
经过高精度差动放大器放大后。
输入给模数转换器，转化为数字信号，由该数字信号控制编码器的编码，从而控制数码管显示。
③该设计的优劣：a.优点：每个模块的功能单一，且没有复杂的编程问题。
在整个系统进行调试时，可以比较方便的对每个模块进行测试，能够迅速找到出现问题的模块。
比较容易制作。
b.缺点：使用的芯片较多，信号的噪声较大，且数码管与编码器的电路比较繁杂，在实际焊接中容易出现问题。
2）设计方案二①.系统框图：②. 系统设计思路、工作原理：压力传感器实现压电转换，将压力转换为电信号。
经过高精度差动放大器放大后。
输入给模数转换器，从而控制数码管显示。
③该设计的优劣：a.优点：每个模块的功能单一，且没有复杂的编程问题。
在整个系统进行调试时，可以比较方便的对每个模块进行测试，能够迅速找到出现问题的模块。
电子秤压力传感器原理
电子秤压力传感器原理电子秤压力传感器是一种常见的测量质量的装置，用于测量被称之物体的重量。
它主要由悬臂梁结构和应变电阻组成。
当物体施加在秤盘上时，会在悬臂梁上产生弯曲变形，从而改变悬臂梁上的应变电阻值。
通过测量应变电阻值的变化，可以确定被称之物体的重量。
悬臂梁是电子秤压力传感器的核心组件之一。
它通常由金属材料制成，如铝或钢。
悬臂梁的一端固定在秤盘上，另一端与应变电阻相连。
当物体施加在秤盘上时，悬臂梁会产生弯曲变形，这是由物体的重力引起的。
变形程度与物体的重量成正比。
为了测量变形程度，通常在悬臂梁上安装了一个应变电阻。
应变电阻是一种电阻，它的电阻值会随应变量的改变而产生变化。
这种电阻的工作原理基于金属在受力或应变作用下自身电阻值的变化。
当悬臂梁上产生弯曲变形时，应变电阻也会发生变化。
这种变化可以通过电路测量方法进行检测。
为了测量应变电阻的变化，通常将其组装在一个电桥电路中。
电桥电路通常包含四个应变电阻，其中两个位于悬臂梁的上表面，另外两个位于下表面。
这种安装方式可以有效地测量应变电阻的变化。
当悬臂梁上产生弯曲变形时，上表面的应变电阻会变大，而下表面的应变电阻则会变小。
这种变化会导致电桥电路中电阻值的不平衡，进而产生一个电压信号。
测量电压信号时，通常会引入一个称重传感器。
称重传感器接收电桥电路中的电压信号，并将其转化为与被称重物体的质量相对应的电信号。
这种转化是通过电子电路中的ADC（模拟-数字转换器）完成的。
ADC将电压信号转化为数字信号，然后通过处理算法，可以得到被称重物体的质量。
总体而言，电子秤压力传感器通过悬臂梁和应变电阻的结合实现了被称重物体质量的测量。
悬臂梁的弯曲变形会导致应变电阻的变化，电桥电路中的电压信号随之改变。
通过引入一个称重传感器和ADC，可以将电压信号转化为数字信号，并进行质量计算。
这种原理是电子秤功能实现的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力传感器的基本特性测量及电子秤的设计一、实验目的1．了解金属箔式应变片的应变效应和性能，单臂单桥的工作原理和工作情况。
2．测量应变式传感器的压力特性，计算其灵敏度。
3．测量应变式传感器的电压特性，作出输出电压与工作电压的关系特性图。
4．根据应变式传感器的压力特性设计一个电子秤。
三、实验仪器YJ-WLT-I物理综合实验平台、压力传感器实验装置、电桥模块与差动放大器（含调零模块）一起提供线路板、万用表、标准砝码等。
四、实验原理金属导体的电阻随其所受机械形变（伸长或缩短）的大小而发生变化，其原因是导体的电阻与材料的电阻率以及它的几何尺寸（长度和截面）有关。
由于导体在承受机械形变过程中，其电阻率、长度和截面积都要发生变化，从而导致其电阻发生变化，因此电阻应变片能将机械构件上应力的变化转换为电阻的变化。
电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：△R／R=Kε（1）式中△R／R为电阻丝电阻相对变化，K为应变灵敏系数，ε=△ L／L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化，电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
要由双孔平衡梁和粘贴在梁上的电阻应变片R1—R4组成，电阻应变片一般由敏感栅、基底、粘合剂、引线、盖片等组成。
应变片的规格一般以使用面积和电阻值来表示，如“3×10mm2，350Ω”。
敏感栅由直径约0.01mm--0.05mm高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分。
敏感栅用粘合剂将其固定在基片上.基底应保证将构件上的应变准确地传送到敏感栅上去，故基底必须做得很薄（一般为0.03mm--0.06mm），使它能与试件及敏感栅牢固地粘结在一起；另外，它还应有良好的绝缘性、抗潮性和耐热性.基底材料有纸、胶膜和玻璃纤维布等。
引出线的作用是将敏感栅电阻元件与测量电路相连接，一般由0.1mm--0.2mm 低阻镀锡铜丝制成，并与敏感栅两端输出端相焊接，盖片起保护作用。
在测试时，将应变片用粘合剂牢固地粘贴在被测试件的表面上，随着试件受力变形，应变片的敏感栅也获得同样的形变，从而使电阻随之发生变化。
通过测量电阻值的变化可反映出外力作用的大小。
压力传感器是将四片电阻分别粘贴在弹性平行梁的上下两表面适当的位置，梁的一端固定，另一端自由用于加载荷外力F 弹性梁受载荷作用而弯曲，梁的上表面受拉，电阻片R 1和R 3亦受拉伸作用电阻增大；梁的下表面受压，R 2和R 4电阻减小。
这样，外力的作用通过梁的形变而使四个电阻值发生变化，这就是压力传感器。
应变片R 1= R 2= R 3= R 4。
应变片可以把应变的变化转换为电阻的变化。
为了显示和记录应变的大小，还需把电阻的变化再转化为电压或电流的变化。
最常用的测量电路是由应变片组成的电桥测量电路，如图2所示。
当应变片受到压力作用时，引起弹性体的变形，使得粘贴在弹性体上的电阻应受片R 1--R 4的阻值发生变化，电桥将产生输出，其输出电压正比于所受到的压力。
0U SF ∆= 五、实验内容压力传感器的基本特性的测量1.压力传感器的压力特性的测量(1) 将100g 传感器输出电缆线接入压力传感器实验模板的电缆座中，用导线将压力传感器实验模板中的电桥输出端与YJ-WLT-I 物理综合实验平台的数字电压表的输入端相连,测量选择置于200mV, 然后用导线将压力传感器实验模板中的电桥的电源端与YJ-WLT-I 物理综合实验平台的电压输出端相连.接通电源，调节工作电压为2V, 按顺序增加砝码的数量（每次增加10g ）至100g ，分别测传感器的输出电压.（2）按顺序减去砝码的数量（每次减去10g ）至0g ，分别测量传感器的输出电压. （3）用逐差法处理数据，求灵敏度S 。
2. 压力传感器的电压特性的测量 保持传感器的压力不变（如50g ），改变工作电压分别为3V 、4V 、5V 、6V 、7V 、8V ，9V 测量传感器电源电压E 与电桥输出电压ΔU 0的关系，作E －ΔU 0关系曲线, 求灵敏度Sv 。
3.应变式压力传感器实验模板如图5所示，R 1—R 4应变式压力传感器的四个应变电阻，由R 1—R 4等电阻组成的电压为U 01，R w1为零点调节。
由R 7—R 13、IC 1等组成的差动放大器放大倍数由R w3调节，输出的电压为U 02。
使用、调试方法：（1）用导线连接实验仪各电源插座和实验模板相对应的接线柱，并将100g 传感器电缆线接入实验模板，用导线短路放大器输入端，放大器的输出端与实验平台电压测量输入相连，测量选择置200mV 档，打开实验平台电源开关，调节放大器调零旋钮R w2使放大器输出电压为0.0mV ，去掉短路线用连接线将放大器的输入端与非平衡电200mV 档.（2）在压力传感器秤盘上没有任何重物时，测量放大器的输出电压，调节零点调节R w1旋钮使放大器的输出电压为0.0mV（3）将100g 标准砝码置于压力传感器秤盘上，测量放大器的输出电压，调节放大倍数调节R w3旋钮使放大器的输出电压为100.0mV.（0.1mV 相当于0.1g.）（4)改变压力传感器秤盘上的标准砝码，检验放大器的输出电压与标准砝码的标称值是否对应.（5）重复2）、3）步操作，使误差最小. （6）评估你设计制作的电子秤。
电子称的设计根据应变式传感器的压力特性，设计一个电子秤，参考电路见图 1、 设计要求 量程：0—100.0g ；精度：在量程范围内，额定误差小于最大量程的0.5%； 灵敏度：0. 1 g ；显示：电压输出0—100.0mV 2、 可提供的仪器和元件YJ-WLT-I 物理综合实验平台、压力传感器实验装置、电桥模块与差动放大器（含调零模块）一起提供线路板、万用表、标准砝码等。
100g 传感器零点调节 放大倍数调放大器调零 图53、参考设计方案电子秤的测量原理。
首先是通过压力传感器采集到被测物体的重量并将其转换成电压信号。
由于应变式压力传感器输出的电压仅为毫伏量级，如果后级采用数字电压表作为显示仪表，则应把压力传感器输出的毫伏信号放大到相应的电压信号输出。
放大后的电压信号经A/D转换电路送到单片机中，再经过单片机控制译码显示器，从而显示物体重量。
整套装置的组成框图如图3所示。
（1）总体方案设计根据对测量所提出的精度和灵敏度的要求，各组成部分的主要性能参数要求如下：就本设计而言，应变式压力传感器是关键部分，它的特性指标将对放大电路及显示仪表的选择起决定性的作用。
因此，首先要研究和测量压力传感器的特性指标。
（2）压力传感器的参数测试和性能研究测量传感器内部各桥臂的电阻值：将100g传感器电缆线接入实验模板，用万用表测量R1、R2、R3、R4的电阻值。
R1=1.745kΩR2=1.8508kΩR3=1.7013kΩR4=1.8064KΩ.测定压力传感器的其它性能：①压力传感器灵敏度及线性即在某一定的供桥电压下，单位荷载变化所引起的输出电压变化，用S表示：S=△U0/△F实验中，不但要求出S值，还要求利用两个变量的统计计算法求输出电压U0和压力F之间的相关系数，即线性度。
②压力传感器电压灵敏度即在额定荷载下，供桥电压变化所引起的输出变化，用Sv表示，则Sv=△U0/ △U桥同样，也要研究其线性，求其相关系数。
实验仪器有数字电压表、稳压电源、砝码若干。
（3）决定其他部分的设计参数根据压力传感器的量程和电子秤的称重范围，在充分利用传感器量程的前提下，设计计算放大器的放大倍数和传感器的工作电压。
设计放大电路，并进行调试和安装测定。
可在指导老师的指导下熟悉有关的放大线路，并进行线路的测定和调试。
由于压力传感器输出的信号是很小的，一般为毫伏的量级，根据设计的要求，要在0—100.0g的称量范围内，直接以电压值显示，所以需要放大系统将该信号进行放大再输入显示系统显示物体的重量。
本设计中采用差动放大器实现，测量放大电路除可自行安装调试外，也可直接采用实验室提供的放大倍数可调的实验模板，模板使用和调试方法参见附录。
（4）整机测定和调试把传感器、放大器和显示装置（采用适当量程和精度的数字电压表）连成一体，进行模拟测试，求物体重量变化与输出电压示值的关系，验证各项指标是否达到要求。
六、数据分析：表1 压力传感器的压力特性用逐差法求灵敏度为：加ΔU 时：S=△U0/△F=42.18/(50*9.8)=0.086（V/N）减ΔU时：S=△U0/△F=42.3/(50*9.8)=0.086（V/N）用两个变量的统计计算法求输出电压U0和压力F之间的相关系数为：加ΔU 时r=0.999956减ΔU时r=0.999986输出电压U0和压力F线性度比较好。
表2压力传感器的电压特性用逐差法求灵敏度为：额定荷载为0g时：Sv=△U0/ △U桥=0.000004额定荷载为50g时：Sv=△U0/ △U桥=0.017用两个变量的统计计算法求输出电压U0和供桥电压U桥之间的相关系数为：额定荷载为0g时：r=0.355335输出电压U0和供桥电压U桥线性度不好。
额定荷载为50g时：r=0.999934输出电压U0和供桥电压U桥线性度比较好。
