轧制理论与工艺复习题高秀华答案
轧制理论与工艺试卷4
轧制理论与工艺试卷4（东北大学网络学院）一、判断题（说明：对画“▼错画“X”）（每小题2分，共16分）1、只要轧制压力超过板形良好条件所要求的轧制压力，就会出现边浪。
（）2、轧件的变形抗力愈高，其塑性愈差。
（）3、轧件与轧辑接触弧的水平投影长度叫接触弧长。
（）4、在辐速及延伸系数一定条件下，只要轧件入口速度增大，其前滑必然增加。
（）5、轧辐直径增大，其总轧制压力不一定增加。
（）6、斜轧穿孔时加大送进角、降低轧辐转速可以提高斜轧的轴向滑动系数。
（）7、万能轧机轧制H型钢时，H型钢的腰部在万能孔型中处于全后滑状态。
（）8、型材轧制时的压下不均匀与平辑轧方件相比，将会减少宽展。
（）二、分析与计算（共30分）1、板带材厚度控制的方法有哪些？，试做简要分析。
（5分）2、什么叫板形？试简述各种因素对板形的影响。
（5分）3、写出并证明前馈式AGC的数学模型，分析其控制厚度的基本思想。
（7分）4、平板轧制中性角Y=1°,轧一直径Dz=120mm,出口厚度h=0.8mm,求：中性面高度？（5分）5、①90/①200X250四辐轧机，若来料厚度2.0mm,经一道次轧成1.5mm,B=IOOmm,若平均变形抗力。
产350Mpa,不考虑轧车昆弹性压扁的stone公式为：n,σ=—....... -,其中X=H,X h 前、后张力分别为70MPa和80MPa,摩擦系数取0.06,计算总轧制压力（8分）。
三、简要回答如下问题（共16分）1、型钢轧机如何按机架排列方式进行分类？（6分）2、利用二辑孔型轧制H型钢存在哪些困难？（6分）3、什么是切分轧制？（4分）四、回答下列问题（共30分）1、目前有哪几种管材冷加工方法？（4分）2、管材纵轧时的变形参数是以哪三个方向为准的？为何不与型材纵轧时确定变形参数的方向完全一致？（6分）3、斜轧穿孔轧辑由哪几部分组成？各部分有何作用？（6分）4、什么叫做二辑斜轧穿孔时的“临界径缩率”（£力?试阐明应从哪些方面采取措施，来提高它的极限值？（6分）5、张力减径机有何作用？在什么条件下使用张力减径机在经济上是合理的？（8分）参考答案一、判断题1、F；2、F；3、T；4、T；5、F；6、T；7、T；8、F二、分析与计算1、板带材厚度控制的方法有：（1）调整压下法；调压下是厚度控制最主要的方式，常用于消除由于影响轧制压力的因素所造成的厚度差。
东大16秋学期《轧制理论与工艺》在线作业1 辅导资料
16秋学期《轧制理论与工艺》在线作业1一、单选题（共 6 道试题，共 36 分。
）1.在横向变形过程中，除受接触摩擦影响外，还受到孔型侧壁的阻碍作用，破坏了（）条件，此时宽展称为限制宽展。
.体积不变. 连轧. 自由流动. 摩擦正确答案：2.在横向变形过程中，质点横向移动时，不仅不受任何阻碍，还受到强烈的推动作用，使轧件宽展产生附加增长，此时的宽展称为（）。
.限制宽展. 滑动宽展. 强迫宽展. 鼓形宽展正确答案：3.大型型钢轧机的名义直径范围是（）。
. Ф650mm以上. Ф850mm以上. Ф950mm以. Ф750mm~Ф950mm正确答案：4.锥形辊穿孔机和桶形辊穿孔机比较最主要的的优势是（）。
. 锥形穿孔机的的穿孔效率更高. 锥形辊穿孔机的自动化程度更高. 有利金属轴向延伸变形，附加变形小，毛管内表面质量好，壁厚精度高. 有利于咬入正确答案：5.穿孔机轧辊的入口锥角一般为（）。
. 2～4°. 5～6°. 4～5°. 7~8°正确答案：6.2、自由宽展是指在横向变形过程中，除受（）影响外，不受任何其它任何阻碍和限制。
.垂直压力. 接触摩擦. 侧向压力. 法向压力正确答案：16秋学期《轧制理论与工艺》在线作业1二、多选题（共 4 道试题，共 24 分。
）1. 大型型材轧制时采用长尺矫直的特点（）。
.提高矫直盲区. 提高产品定尺率. 提高矫直速度和生产率. 提高轧件的平直度正确答案：2. 重轨的轧制方法有（）。
. 两辊轧制法. 三辊轧制法. 行星轧制法. 万能轧制法正确答案：3.现代热连轧机的布置方式包括（）。
.横列式. 顺列式. 连续式. 混合式. 四分之三连续式. 半连续式正确答案：4.利用能耗法确定轧制规程时，可采用的方法有（）。
.等功耗分配法；. 等相对功率分配法；. 按单位能耗分配；.按负荷分配系数分配；. 按总能耗分配；. 按负荷分配比分配；正确答案：16秋学期《轧制理论与工艺》在线作业1三、判断题（共 8 道试题，共 40 分。
东北大学17秋学期《轧制理论与工艺》在线作业2答案
东北大学17秋学期《轧制理论与工艺》在线作业2 一、单选题1、A2、C3、B4、A5、C
一、单选题（共6道试题，共36分。
）V
1.两辊式穿孔机的孔型由什么组成（）。
A.由轧辊、导盘（或导板）和顶头组成
B.由轧辊和顶头组成
C.由轧辊、导盘（或导板）和芯棒组成
D.导盘和顶头
正确答案：A
2.斜轧穿孔机的咬入要满足（）：
A.旋转条件
B.前进条件
C.即要旋转条件，又要前进条件
D.力平衡条件
正确答案：C
3.AGC是（）系统的简称。
A.自动测量控制
B.自动厚度控制
C.自动宽度控制
D.自动板形控制
正确答案：B
4.张力减径机的优点是()。
A.减少工具数量，提高机组作业率，扩大产品规格
B.改善钢管首尾壁厚增厚精度
C.减少钢管切头尾长度
D.A+B。
正确答案：A
5.斜轧穿孔过程中实心坯金属受到的应力状态为（）。
A.三向压应力
B.二向压一向拉应力
C.一向压二向拉应力
D.三向拉应力
正确答案：C。
东北大学 15秋学期《轧制理论与工艺》在线作业1 满分答案
东北大学 15秋学期《轧制理论与工艺》在线作业1满分答案一、单选题（共 6 道试题，共 36 分。
）1. 轧件承受轧辊作用发生变形的部分称为轧制（）A. 压缩区B. 变形区C. 减缩区D. 弹性区正确答案:B2.根据壁厚系数（钢管外径D与壁厚S之比）大小，极薄壁管D/S为（）。
A. D/S≤10B. D/S=10~20C. D/S=20~40D. D/S≥40正确答案:D3.孔型严密性由差到好顺序为（）。
A. 切边圆、椭圆、弧边圆、正圆B. 椭圆、正圆、切边圆、弧边圆C. 椭圆、切边圆、弧边圆、正圆D. 弧边圆、正圆、切边圆、椭圆正确答案:C4.张力减径机的作用是（）。
A. 减小外径，减小壁厚B. 减小外径，增加壁厚C. 减小外径，壁厚不变D. 以上都不对正确答案:A5.大型型钢轧机的名义直径范围是（）。
A. Ф650mm以上B. Ф850mm以上C. Ф950mm以D. Ф750mm~Ф950mm正确答案:A6.自动轧管机的特点是( )。
A. 产品的品种范围小，成本低，技术难掌握B. 产品的品种范围大，成本低，技术易掌握C. 产品的品种范围大，成本高，技术易掌握D. 产品的品种范围窄，成本高，技术易掌握正确答案:B15秋学期《轧制理论与工艺》在线作业1单选题多选题判断题二、多选题（共 4 道试题，共 24 分。
）1.H型钢与普通工字钢相比，具有（）特性。
A. 腰薄B. 边部宽度窄C. 边部内外侧平行边端呈直角D. 边端呈直角正确答案:ACD2. 通常连续式加热炉的加热过程包括（）A. 预热段B. 恒热段C. 均热段D. 加热段正确答案:ACD3.冷加工钢管加工方式有（）。
A. 冷轧B. 冷拔C. 冲压D. 冷张力减径正确答案:ABD4.技术要求包括：形状、（）、物理化学性能、金属内部组织和化学成分等方面的要求。
A. 尺寸B. 表面状态C. 力学性能D. 工艺性能正确答案:ABCD15秋学期《轧制理论与工艺》在线作业1单选题多选题判断题三、判断题（共 8 道试题，共 40 分。
轧制复习题
《轧制理论与工艺》期末考试试题库一、名字解释1.轧制过程靠旋转的轧辊与轧件之间形成的摩擦力将轧件拖进辊缝之间，并使之受到压缩产生塑性变形的过程。
2.咬入角轧件与轧辊相接触的圆弧所对应的圆心角。
3.轧制变形区轧件承受轧辊作用而发生变形的部分，即实际变形区。
4.接触弧长度轧件与轧辊相接触的圆弧的水平投影长度，也叫咬入弧长度、变形区长度。
5.轧辊弹性压扁轧辊的弹性压缩变形称为轧辊的弹性压扁。
6.稳定轧制条件从轧件前端与轧辊轴心连线间的夹角δ=0开始，合力作用点的位置固定，合力作用点的中心角φ达到最小值，不再发生变化。
7.极限咬入条件Tx=Nx，处于平衡状态，此时α=β，是自然咬入的极限，称为极限咬入条件。
8.自然咬入条件Tx>Nx，可以实现自然咬入，此时α<β，称为自然咬入条件。
9.自由宽展坯料在轧制过程中，被压下的金属体积其金属质点在横向移动时，具有沿垂直于轧制方向朝两侧自由移动的可能性，此时金属流动除受接触摩擦的影响外，不受其他任何的阻碍和限制，如孔型侧壁、立辊等，结果明确地表现出轧件宽度上线尺寸的增加，这种情况称为自由宽展。
10.强迫宽展坯料在轧制过程中，金属质点横向移动时，不仅不受任何阻碍，且受有强烈的推动作用，使轧件宽度产生附加的增长，此时产生的宽展称为强迫宽展。
11.限制宽展坯料在轧制过程中，金属质点横向移动时，除受接触摩擦的影响外，还承受孔型侧壁的限制作用，因而破坏了自由流动条件，此时产生的宽展称为限制宽展。
12.前滑现象在轧制过程中，轧件出口速度v h大于轧辊在该处的线速度v，即v h>v的现象称为前滑现象。
13.前滑值：轧件出口速度v h与对应点的轧辊圆周速度的线速度之差与轧辊圆周速度的线速度之比值称为前滑值。
14.最小可轧厚度在同一轧机上轧制板带时，随着轧件变薄，变形抗力在增大，使压下越来越困难。
当厚度薄到某一限度时，不管如何加大压力和反复轧制多少次，也不可能使轧件变薄，这一极限厚度称为最小可轧厚度。

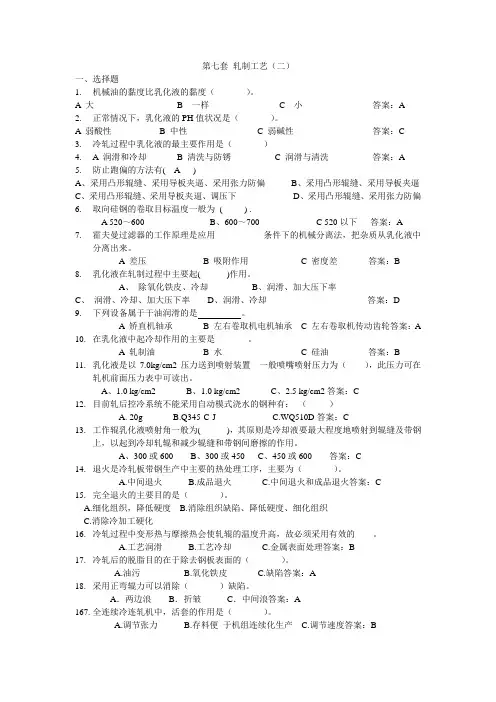

轧制工艺(二)答案
第七套轧制工艺（二）一、选择题1.机械油的黏度比乳化液的黏度（）。
A 大B 一样C 小答案：A2.正常情况下，乳化液的PH值状况是（）。
A 弱酸性B 中性C 弱碱性答案：C3.冷轧过程中乳化液的最主要作用是（）4. A 润滑和冷却 B 清洗与防锈 C 润滑与清洗答案：A5.防止跑偏的方法有( A )A、采用凸形辊缝、采用导板夹逼、采用张力防偏B、采用凸形辊缝、采用导板夹逼C、采用凸形辊缝、采用导板夹逼、调压下D、采用凸形辊缝、采用张力防偏6.取向硅钢的卷取目标温度一般为( ) .A 520～600 B、600～700 C 520以下答案：A7.霍夫曼过滤器的工作原理是应用条件下的机械分离法，把杂质从乳化液中分离出来。
A 差压B 吸附作用C 密度差答案：B8.乳化液在轧制过程中主要起( )作用。
A、除氧化铁皮、冷却B、润滑、加大压下率C、润滑、冷却、加大压下率D、润滑、冷却答案：D9.下列设备属于干油润滑的是。
A 矫直机轴承B 左右卷取机电机轴承C 左右卷取机传动齿轮答案：A10.在乳化液中起冷却作用的主要是___ ____。
A 轧制油B 水C 硅油答案：B11.乳化液是以7.0kg/cm2压力送到喷射装置一般喷嘴喷射压力为（），此压力可在轧机前面压力表中可读出。
A、1.0 kg/cm2B、1.0 kg/cm2C、2.5 kg/cm2答案：C12.目前轧后控冷系统不能采用自动模式浇水的钢种有：（）A. 20gB.Q345-C-JC.WQ510D答案：C13.工作辊乳化液喷射角一般为( )，其原则是冷却液要最大程度地喷射到辊缝及带钢上，以起到冷却轧辊和减少辊缝和带钢间磨擦的作用。
A、300或600B、300或450C、450或600 答案：C14.退火是冷轧板带钢生产中主要的热处理工序，主要为（）。
A.中间退火B.成品退火C.中间退火和成品退火答案：C15.完全退火的主要目的是（）。
A.细化组织，降低硬度B.消除组织缺陷、降低硬度、细化组织C.消除冷加工硬化16.冷轧过程中变形热与摩擦热会使轧辊的温度升高，故必须采用有效的。
2013轧制理论与工艺试题
一、（35分，每题5分）简答题。
1、平板轧制时实现自然咬入的条件是什么？生产中可采取那些措施改善咬入。
实现自然咬入的条件是：摩擦角β大于咬入角α，即：β≥α（1分）改善咬入条件的途径：由咬入条件β≥α可知，凡是能提高β角或降低α角的一切因素都有利于咬入。
降低α角的途径是增加轧辊直径或减小压下量，实际生产中常见的方法有：轧制钢锭时小头咬入；强迫咬入，即用外力将轧件强制推入轧辊中。
（2分）提高β角常用的方法有：提高轧辊的表面粗糙度，如在辊面上刻痕和堆焊、在热轧型钢时表面撒增加摩擦系数的物质等；清除钢坯表面的炉生氧化铁皮；降低咬入时的轧辊转速。
（2分）2、平板轧制时的宽展由哪些部分组成，影响因素有哪些。
宽展由滑动宽展、翻平宽展和鼓形宽展组成。
（1分）影响因素有：（4分）相对压下量：相对压下量越大，宽展越大；轧制道次：总压下量一定时，轧制道次越多，宽展越小；轧辊直径：轧辊直径越大，宽展越大；摩擦系数：摩擦系数增加，宽展增加；轧件宽度：轧件宽度增加，相对宽展减小。
3、异步轧制的优点、实现方法以及变形区的特点。
异步轧制的优点：轧制压力低、轧薄能力强、轧制精度高，适宜轧制难变形金属及极薄带材；（3分）实现方法：其一是两工作辊直径相同，转速不同，其二是两工作辊转速相同，辊径不同；（1分）变形区特点：存在“搓轧区”。
（1分）4、线材控制冷却的类型和基本原理。
两个类型：珠光体型控制冷却和马氏体型控制冷却。
（1分）马氏体型控制冷却：线材轧后以很短的时间进行强烈冷却，使线材表面温度急剧降至马氏体开始转变温度以下，使钢的表面层产生马氏体，在线材出冷却段以后，利用中心部分残留的热量以及由相变释放出来的热量使线材表面层的温度上升，达到一个平衡温度，使表面马氏体回火。
最终得到中心为索氏体，表面为回火马氏体的组织。
（2分）珠光体型控制冷却：为了获得有利于拉拔的索氏体组织，线材轧后应由奥氏体化温度急冷至索氏体相变温度下进行等温转变。
东北大学 15秋学期《轧制理论与工艺》在线作业3满分答案
东北大学 15秋学期《轧制理论与工艺》在线作业3满分答案一、单选题（共 6 道试题，共 36 分。
）1.根据壁厚系数（钢管外径D与壁厚S之比）大小，极薄壁管D/S为（）。
A. D/S≤10B. D/S=10~20C. D/S=20~40D. D/S≥40正确答案:D2.为了（），除万能成品孔型外，上下水平辊的侧面及其相应的立辊表面都有一定的倾角。
A. 控制H型钢边部宽度B. 控制H型钢腰部宽度C. 边部内外侧平行D. 保证轧辊重车后的轧辊能恢复原来的形状正确答案:D3.轧件出口断面轧槽上某点的线速度与（）相等，该点称为中性点。
中性点对应的轧辊直径叫轧制直径。
A. 轧辊槽口处直径B. 轧件出口速度相等C. 轧辊槽底处直径D. 轧件入口速度正确答案:B4.孔型严密性由差到好顺序为（）。
A. 切边圆、椭圆、弧边圆、正圆B. 椭圆、正圆、切边圆、弧边圆C. 椭圆、切边圆、弧边圆、正圆D. 弧边圆、正圆、切边圆、椭圆正确答案:C5.2、自由宽展是指在横向变形过程中，除受（）影响外，不受任何其它任何阻碍和限制。
A.垂直压力B. 接触摩擦C. 侧向压力D. 法向压力正确答案:B6.在钢管生产过程中，定减径机的作用是（）。
A. 减小外径，并保证钢管外径尺寸符合相关标准要求B. 减小外径，改善表面质量C. 提高钢管真圆度D. A+ B+C正确答案:D15秋学期《轧制理论与工艺》在线作业3单选题多选题判断题二、多选题（共 4 道试题，共 24 分。
）1.附加变形包括（）。
A. 轴向附加变形B. 横向（切向）附加切变形扭转变形C. 扭转变形D. 塑性弯曲变形正确答案:ABCD2.H型钢与普通工字钢相比，具有（）特性。
A. 腰薄B. 边部宽度窄C. 边部内外侧平行边端呈直角D. 边端呈直角正确答案:ACD3.在孔型中，轧件沿宽展方向上具有（）的变形特征。
A. 压下率不一致B. 轧辊的工作直径和辊面线速度不一致C. 轧辊与轧件的接触弧长一致D. 可以简化为二维变形状态正确答案:AB4. 斯太尔摩冷却法冷却类型包括（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轧制理论与工艺复习题答案
一、判断题
1、（⨯）；
2、（⨯）；3.（√）；4、（√）；5、（√）；6、（√）
二、选择题
1.B ；
2. B ；
3.A ，C ；
4.B ，C ；
5.C ；
6.A
三、分析与计算
1、解：
（1）轧辊的不均匀热膨胀：轧辊温度沿轴向和径向均呈不均匀分布，因此其热膨胀也不同，进而影响实际辊缝形状。
（2）轧辊的磨损：由于轧辊受力不均，使轧辊的磨损也呈现不均匀，进而也影响实际辊缝的形状。
（3）轧辊的弹性变形：这主要包括轧辊的弹性弯曲和
弹性压扁。
轧辊的弹性压扁沿辊身长度分布是不均匀
的，这主要是由于单位压力分布不均匀所致。
而在靠
近轧件边部的压扁要小一些，为此使边部辊缝变小，
使带钢出现边部减薄。
如图所示，此直线反映了板凸度保持一定时压力与板
厚的关系，其斜度依成品板凸度（z z h δ）及宽度（影
响到R K ）等而变化，即因产品不同而不同。
各道次
的压力P 和板厚h 值基本上应落在此直线的附近，才
能保持均匀变形。
如图，出现边浪时，说明轧制力超
过了板形良好要求的轧制力，此时应当适当减小辊缝，
即应当抬起压下，降低压下量，使轧制力降到良好板
形要求的轧制力范围。
2、解：
Δh ＝H ·ε＝150×30％＝45(mm)
_h =(150+(150-45))/2=127.5(mm)
l ＝（R ·Δh ）1/2=(800/2×45) 1/2＝134.16(mm)
n σ=0.785+0.25·l/h=0.785+0.25×
134.16/127.5=1.05
MPa n K n p 8.18015015.105.115.1_
=⨯⨯=⨯⋅=⋅=-ϕσσσ
kN N l B p P 242562425612816.13410008.180==⨯⨯=⋅⋅=-
M=2·P ·l ＝2×24256×134.16×10-3
=6508kN ·m=6.5MN
四、简要回答问题
1、影响前滑的因素主要有：
（1）随压下率增加，前滑增加；（2）随轧件厚度减小，前滑增加；（3）随轧件宽度增加，宽展先增加后逐渐趋于不变；（4）随辊径增加前滑增大（5）随摩擦系数增加，前滑增大；(6)前张力使前滑增加，后张力使前滑降低。
；
2、改善咬入的措施主要有：
（1）用钢锭小头先送入轧辊进行轧制，或者采用带有楔形断头的轧件进行轧制，此时咬入角较小。
在摩擦条件一定的条件下，易于实现自然咬入。
（2）强迫咬入，用外力将轧件强行推入到轧辊中，由于外力作用使轧件前端被压扁，减小了前端的接触角，同时增加了水平方向咬入的合力，因而使咬入条件得到了改善。
3、型材的生产特点是什么？予以说明。
答：（1）品种规格多。
型钢品种与规格目前已达万个以上；（2）断面形状差异大。
在型材产品中，除了方、圆、扁钢断面形状简单且差异不大外，大多数是复杂断面型材，这些钢材不仅断面形状复杂，而且互相之间断面形状差异很大，这些产品的孔型设计和轧制生产都有其特殊性；（3）断面形状复杂。
在轧制过程中存在严重的不均匀变形；孔型各部存在明显的辊径差；非对称断面在孔型内受力、变形不均；断面各分支部分接触轧辊和变形的非同时性；断面各处温度不均匀，而产生轧后冷却收缩不均匀，造成轧件弯曲和扭转；工具磨损也不均匀，轧件尺寸难以精确计算；轧机调整、导卫装置设计、安装复杂；（4）轧机结构和轧机布置形式多种多样。
在结构型式上：二辊式轧机、三辊式轧机、四辊万能轧机、多辊孔型轧机、Y 型轧机、45º轧机和悬臂式轧机等。
在轧机布置形式上：横列式、顺列式、棋盘式、半连续式及连续式布置等。
4、 简述线材轧后控制冷却有哪几种类型？简述其控制冷却原理。
答：两个类型：珠光体型控制冷却和马氏体型控制冷却
马氏体型控制冷却：线材轧后以很短的时间进行强烈冷却，使线材表面温度急剧降至马氏体开始转变温度以下，使钢的表面层产生马氏体，在线材出冷却段以后，利用中心部分残留的热量以及由相变释放出来的热量使线材表面层的温度上升，达到一个平衡温度，使表面马氏体回火。
最终得到中心为索氏体，表面为回火马氏体的组织。
珠光体型控制冷却：为了获得有利于拉拔的索氏体组织，线材轧后应由奥氏体化温度急冷至索氏体相变温度下进行等温转变，其组织可得到索氏体组织。
五、回答下列问题
1、无缝钢管生产的主要加工工序有哪些？各有什么作用？
答：穿孔：将实心管坯穿制成空心毛管。
（内外表面质量和壁厚不均匀性）；轧管：将空心毛管减壁延伸达到成品管所要求的热尺寸和均匀性。
定（减）径：定径：是毛管获得成品管所要求的外径热尺寸和精度，提高管外表质量；减径：大管径减缩到所要求的外径热尺寸和精度；张力减径：在前后张力作用下，减径同时减壁。
2、管材纵轧孔型有哪几种？孔型的严密性取决于什么条件？
答：管材孔型有椭圆和圆两大类。
圆孔型又有弧边圆、切边圆和正圆。
孔型有的严密性取决于两个条件（1）椭圆孔型的严密性主要取决于孔型的宽高比，比值愈小，严密性愈好，（2）圆孔型除了决定于孔型宽高比之外，还受到孔型开口角的影响，小开口角利于孔型的严密性。
