串、并联电路中电压规律(习题及答案)

串、并联电路中电压规律（习题）1. 关于电压表的使用，正确的是（） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表 C ．经试触后，被测电压不超过小量程时，应选用较小量程D ．电压表接入电路时，不用考虑“＋”“－”接线柱的接法2. 下列能正确测出灯泡 L 2 两端电压的电路是（）A ． B．C ．D ． 3. 在图所示电路中，开关闭合后，电流表和电压表分别会出现什么现象？ 4. 如图所示电路，将开关闭合后，电压表 V 1 和 V 2 的示数分别为 10V 和 4V 。

则此时 L 2 两端的电压为 V 。

第 4 题图第 5 题图5. 在如图所示的电路中：开关 S 断开时，电路结构是；电压表测的电压；开关 S 闭合时，电路结构是；电压表测的电压；经分析，S 闭合后，电压表示数（选填“增大” “减小”或“不变”）。

6.如图所示，若电源电压为6V，闭合开关S 后，电压表的示数为2.2V，则U L1= _V，U L2= V；若S 断开，电压表示数为V。

7.小明按图甲的电路进行实验，当闭合开关后，用电器正常工作，电压表V1 和V2 的指针完全一样，如图乙所示，则L1 两端的电压为V，L2 两端的电压为V。

8.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1 和L2 两端得到电压分别为V 和V。

【参考答案】1．C2．D3．电流表：指针迅速满偏烧坏；电压表：示数为电源电压4．65．两灯串联，L1；只有L1，电源；增大6．3.8；2.2；67．8；28．4.8 1.2。

人教版物理八年级下册第2节串、并联电路中电压的规律课后练习题

一、单选题1. 如图所示电路，L1的电阻比L2的小。

开关闭合，灯均发光，则（）A．V1示数等于V2示数B．V1示数大于V2示数C．L1的电流大于L2的电流。

D．V1示数小于V2示数2. 我们做电学实验时应学会检查和排除电路故障。

如下图是一位同学研究串联电路电流、电压特点的电路图。

当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路3. 在“探究串联电路的电压规律”时，采用如图所示的电路．闭合开关S，用电压表分别测出AB、BC、AC两端的电压，在表格中记录第一组数据后，为得到更普遍的规律，接着的实验步骤是（）A．将两灯并联进行实验B．去掉一个灯泡，仅保留一个灯泡进行实验C．更换两端电压不同的电源，换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值4. 如图所示的电路中，电源电压恒定，当开关S闭合时（）A．V表示数变小，A表示数变大B．V表示数变大，A表示数变小C．V表示数不变，A表示数变小D．V表示数不变，A表示数变大5. 如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则灯L1和L2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V6. 小明要测量定值电阻R x阻值，如图所示连接好电路后，准备读取电压表、电流表示数时，发现两表示数突然都变为0。

小明用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、e接线柱上时，发现电压表有示数，电流表示数仍为0。

则由此可以判断故障是（）A．a、b间断路B．c、d间断路C．b、c间短路D．e、f间断路7. 在可靠实验事实的基础上，通过假想在理想状态下，经过分析、综合等符合逻辑的科学推理得出规律，是一种重要的研究方法．下列规律采用此方法得出的是A．能量守恒定律B．杠杆平衡原理C．牛顿第一定律D．串、并联电路中电压的规律8. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A．两盏最亮的灯电压最大B．两盏最暗的灯电压最大C．六盏灯电压一样大D．无法判定9. 在如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是（）A．电流表示数不变B．电压表示数变大C．灯泡L变暗D．灯泡L正常发光10. 如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路二、填空题11. 如图所示“探究串联电路的电压关系”的实验电路。

串,并联电路中电压的规律习题(含参考答案)

串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同C. S2闭合时，R1两端的电压为6VD. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3V C. V2示数大于3V D. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______（填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表：实验次数 L1电压U1/V L2电压U2/V 电源电压U3/V1 4 8 122 6 6 12分析两组实验数据，可得出结论：______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律习题（含答案）【答案】1. A2. C3. C4. C5. C6. D7. 3.5；18. 0～15；3.59. L2；4；216. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联。

探究串并联电路电压规律专题练习

探究串并联电路电压规律专题练习一、选择题1、（2010萧山）．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡Ｌ1两端的电压，为了测量灯泡Ｌ2两端的电压，他想将电压表接A点的哪一段导线改接到电路中的C点，而保持接电压表B点的不动。

对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了②乙同学：这种做法不正确，因为L2两端的电压值超出电压表的量程；③丙同学：这种做法正确，A点改接到C点时，电压表与L2是并联的。

他们的讨论正确的有（）A.只有① B.只有①② C.只有② D.只有③2、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是( )A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电压值D.换用电压表的另一量程，再测出一组电压值3、如左图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路4、如右图所示，电源电压不变，当开关S由断开到闭合，电压表、电流表的示数变化是（）A.电流表示数变大，电压表示数变小 B.电流表示数变小，电压表示数变大C.电流表示数不变，电压表示数变大D.电流表示数变小，电压表示数不变5、如左图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A U2＝U1＋U3，I1＝I2 B．U1＝U2＝U3，I1＝I2C． U1＋U2＝U3，I1<I2 D． U2＝U1＋U3，I1>I26、在如右图所示的电路中，若闭合S2，电压表的读数与S2闭合前相比:（）A.电压表的读数不变 B.电压表的读数变小C.电压表的读数变大D.无法确定7、如左图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是:（）A.电流表内部接线断了;B. 灯L1灯丝断了;C. 灯L2灯丝断了;D.电流表和两个电灯都坏.8、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（）A．一定是串联; B．一定是并联; C．串联、并联都有可能; D．无法判断.9、图所示的电路中，S闭合时，下列说法中正确的是：（）A.L1和L2并联，电压表测灯L1两端的电压；B.L1和L2并联，电压表测灯L2两端的电压；C.L1和L2串联，电压表测灯L1两端的电压；D.L1和L2串联，电压表测灯L2两端的电压。

物理八年级下人教新课标探究串并联电路电压的规律解答题

物理八年级下人教新课标探究串并联电路电压
的规律解答题
Document number：PBGCG-0857-BTDO-0089-PTT1998
解答题
1．在图中是用电压表测量某段电路两端的电压时，把电压表的“＋”和“3”两个接线柱接入电路，电压表指针所指的位置，应该读作多少如果用这个电压表再测量另一段电路两端的电压时，使用的是“＋”和“15”两个接线柱，而应该读作多少
答案：；12V．
2．如图所示，要求用电压表测
L两端的电压．请改正图错．
1
答案：图中共有三处错误，一是电压表并联在一根导线的两端，这样电压表会被导线短路，开关S闭合后电压表将无读数；二是电压表的正负接线柱接反了；三是电源为两节干电池，最大电压为3V，因此电压表的量程应选0～3V 档．改正后的图如图所示．
3．小明用一电压表去测电压时，读数总比其他表大，你知道误差从哪里来的吗
答案：电压表的读数偏差很有规律，这需要查不加电压时指针是否指在零刻度线上．造成此现象的原因是该电压表的指针没有调零，不加电压时电压表的指针指在零刻度线右侧2小格处，即处．
4．救援人员在“库尔斯克”号发现了记录潜水艇各种信息的“黑匣子”，其某一部件外壳上三个电压表的示数分别为321U U U 、、；三个电流表的示数分别为321I I I 、、，它内部的电路结构如图所示．试分别写出321U U U 、、之间的数学关系表达式和321I I I 、、之间的数学关系表达式．
答案：为了看清各电流表、电压表以及两个电阻之间的连接关系，我们可以把电路图进行调整、简化为：如图所示，从此电路图中可以看出，
321A A A 、、串联，所以321I I I ==，而21V V 、分别测一个电阻两端的电压，3V 都是测电源电压，所以213U U U +=。

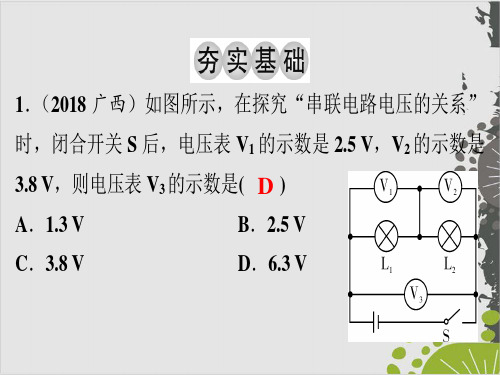

人教版初中物理《串、并联电路中电压的规律》完美版1

10．在如图所示的电路中，电源是由三节新的干电池组成的， S 闭合后，则电压表 V 的示数为 4.5 V，电压表 V1 的示数为 4.5 V，电压表 V2 的示数为 4.5 V，用电流表测 A 处的电流为 0.5 A，B 处的电流为 0.2 A，则通过 L1 的电流为
0.3 A，通过 L2 的电流为 0.2 A.
(用公式表示)．
表2
实验次数 UAB/V UBC/V UAC/V 1 0.8 2.2 3.0 2 1.0 2.0 3.0 3 1.2 1.8 3.0
(7)小李是选用规格不同 (选填“相同”或“不同”) 的小灯泡进行实验的，其多次实验的目的是总结规律，避免结的片面性．
15．如图甲所示，当开关 S 由接点 1 转到接点 2 时，电压表示数变化如图乙所示，则灯泡 L2 两端的电压是 4 V，电源电压是 6 V.
8．如图所示，电源电压保持不变，a 是从电压表的负接线柱引出的导线接头．a 与 b 处相接时，电压表示数为 6.0 V；使 a 与 b 处断开，然后与 c 处相接，闭合开关 S 后，电压表示数为 4.5 V，这时灯泡 L2 两端的电压为 1.5 V.
9．如图所示，开关 S 接 a 时电压表示数为 9 V；开关 S 接 b 时电压表示数为 4 V，则可知此时灯 L1 两端电压 U1＝ 5 V，灯 L2 两端电压为 U2＝ 4 V.
感谢观看，欢迎指导！
16．(科学探究，问题)(2019 邵阳)小芳在“探究串联电路电压特点” 的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
答案 (1)在方框内画出与图甲对应的电路图，并在电路图中图标上 L1、L2.
(2)在某次测量时，电压表的示数如图乙所示，此时灯 L1 两端的电压为 1.9 V. (3)闭合开关后，小芳发现 L1、L2 均不发光，电压表有示数且大小接近 3 V，则电路中出现的故障可能是 L1 发生了断路 (选填“短路”或“断路”)． (4)排除故障后，小芳在测量了灯 L1 两端的电压后，断开开关，然后将导线 AE 的 A 端松开，接到 D 接线柱上，测量灯 L2 两端的电压，这一做法会造成电压表的正负接线柱接．反

初中物理电学实验专题探究串并联电路电压的特点(规律)

初中物理电学实验专题探究串并联电路的特点（规律）学校:___________姓名：___________班级：___________考号：___________一、实验题串联电路1．探究串联电路中的电压规律时：（1）为了保证电路的安全，连接器材时，开关应_____；（2）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0。

如图，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是_____；（3）如图，若固定电压表的接点B，将接点A改接到接点C上，_____（选填“能”或“不能”）测灯L2两端的电压，原因是_____；（4）利用如图的电路图探究串联电路中的电压规律，记录数据如表，表格设计存在的问题是_____。

从实验数据分析看还存在的问题有两个，分别是①_____；①_____。

2．如图甲是小明“探究串联电路的电压规律”的实验电路图；（1）连接电路时，开关应_______，实验时，灯L1和灯L2的规格应_______，（选填“相同”或“不相同”）（2）小明把电压表接在AB之间进行测量，电压表示数如图乙所示，电压表的分度值是_______V；为了使实验结果更准确，接下来小明应该：断开开关，_______。

（3）正确实验后，小明用电压表分别测出A与B、B与C、A与C两点之间的电压为UAB、UBC、UAC，记录数据如下表所示，分析多组数据得出结论：_______；（用“UAB”、“UBC”“UAC”表示）（4）该实验进行多次实验的主要目的是_________（选填序号）。

A．减小实验误差B．寻找普遍规律3．小强用如图甲所示的电路来探究串联电路的电压特点。

（1）小强根据图甲连接好电路，闭合开关，发现电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____，再进行实验；（2）测出L1两端电压后，小强断开开关，准备拆下电压表，改接在B、C两点之间。

小刚认为小强的操作太麻烦，只需将电压表与A点相连的导线拆下改接到C点即可。

探究串并联电路的电压规律1

（6）分析和论证
并联电路中各支路两端电压相等并联电路中各支路两端电压相等
即： U=U1=U2
支路干路
支路
青岛国基外语学校
制作： QQ：制作：刘志军 QQ：1483100413
青岛国基外语学校
制作： QQ：制作：刘志军 QQ：1483100413
在右图中再串联一个灯泡,则原灯泡的亮度如何变化?
L1
L2
L
2
青岛国基外语学校制作： QQ：制作：刘志军 QQ：1483100413
探究串并联电路电压规律
青岛国基外语学校
制作： QQ：制作：刘志军 QQ：1483100413
青岛国基外语学校制作： QQ：制作：刘志军 QQ：1483100413
1 切记电压表的连接方法 A 电压表要与用电器并联 B “-”号接线柱靠近电源的负极，另一个接线柱靠近电源的正极 C 被测电压不要超过电压表的量程 2 观察电压表是否已经调零，若没有，请先调零。
青岛国基外语学校
制作： QQ：制作：刘志军 QQ：1483100413
青岛国基外语学校
制作： QQ：制作：刘志军 QQ：关系式：U=U1+U21483100413
(6）得出结论：串联电路电压规律串联电路的总电压等于各部分电路串联电路的总电压等于各部分电路两端两端电压之和两端两端电压之和即： U=U +U
1
S
2
L2
V
L1
V
青岛国基外语学校
V
制作： QQ：制作：刘志军 QQ：1483100413
探究串联电路电压规律
S
L2
V
L1
V
青岛国基外语学校

电压及串、并联电路中电压的规律精编练习(含答案)

电压及串、并联电路中电压的规律精编练习（含答案）例 1：下图中电流表的示数是 A ；电压表的示数是V例 2 图例 2：如图所示，甲、乙是电流表或电压表。

当开关S 闭合后，要使电阻1、 2 并联，甲R R 表是 ________，乙表是 ______。

当开关 S 断开时，要使两电阻串联，则甲表是，乙表是。

例 3：小强同学在探究串联电路电流规律的实验中，连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）。

若小强同学用另一只电流表来检测电路故障，他将电流表并联接到L1的两端，发现电流表有示数，且L2发光，则电路故障可能是（）。

若小强同学用一根导线来检测此电路故障，他将导线并联接到 L 1的两端，发现L 1不发光， L 2发光，则电路故障可能是（）。

若小强用另一只灯L 3来检测电路故障，他将 L 3并联接到 L2的两端，发现 L 1和 L3发光， L 2不发光，则电路故障可能是（）（以上四空均从下面的A、B、C、D 中选填）A.灯 L1短路B.灯 L2断路C.电流表烧坏了D.灯 L1断路LR例4B图例 4C图例 5例 4：如图 A 所示，当甲乙两表均为电流表时，断开开关S，甲乙两表指针位置相同，如图 B ，则通过 R1的电流是 A ；若图中甲乙两表均为电压表时，闭合开关S，两表指针位置相同，如图 C，则 R1两端的电压是V 。

例 5：如图所示要使电路正确工作，请在圆圈内填入合适的电表符号例 6：如图所示，请按要求把电路补充完整：电压表测定值电阻两端的电压；当滑动变阻片P 向右移动时，电流表的示数变大，把如图所示的线头接到换动变阻器的正确接线柱上。

7 题10 题9 题7、如右图所示，已知电源是由三节干电池串联而成，如果L 1两端的电压是2V ，则电压表的示数是 ______V ， L2两端的电压是 ______V 。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

六、课后练习
1.认真阅读“STS”《防止废电池对环境的危害》并通过各种渠道进一步了解废旧电池有哪些危害，这些危害会产生哪些严重后果.你有什么好的意见或建议，写一篇200~300字的报告.
2.如图所示的实验电路，用电压表分别测出L1两端电压值U1和L1与L2的
3.如图示电路，L1、L2、L3是三盏相同的灯泡，V1的示数为6 V，V2的示数也为6 V，问：
（1）L1、L2、L3的连接方式是怎样的？
（2）V1、V2分别测的是什么电压？
（3）A、B间的电压值为多大？
4.如图，电源电压为6 V，电路中的三只灯泡完全相同.问：
（1）若电流表的示数是0.3 A，则哪几盏灯中的电流等于0.3 A?
（2）电压表的读数为多少？
5.如图示电路，闭合开关S后，两盏灯都不发光，电流表指针看不出偏转，电压表示数接近电源电压.这电路的故障可能是
A.L1发生短路
B.L2发生断路
C.电流表是坏的
D.电灯L1、L2的灯丝都是断的
6.在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路.已知V1、V2、V3三个电压表测出的值分别是U1、U2、U3，则它们的大小关系正确的是
A.U1=U2
B.U1=U2=U3
C.U1+U2=U3
D.U1+U2＞U3
7.如图所示，用电压表测灯泡L两端的电压，如干电池的电压为1.5 V，则两图中电压表V1、V2的读数分别是
A.V1为1.5 V,V2为1.5 V
B.V1为1.5 V,V2为零
C.V1为零，V2为1.5 V
D.V1V2都是零
参考答案：
2.U是两只小灯泡的总电压，而U1是电灯L1两端电压，因此U＞U1.从电压表刻度盘上看到U指针指示的格数比U1还要小，可以断定U用的是大量程0~15 V，每一小格电压值为0.5 V，而U1用的是电压表0~3 V的量程，每小格指示值为0.1 V.由指针指示格数可知，U=0.5 V×6=
3.0 V，U1=0.1 V×17=1.7 V，所以U2=U-U1=1.3 V.
3.(1)识别电路的时候，可以采用“取消法”.即将电路中的电压表去掉视为断路，将电流表去掉用导线代替视为短路.将电路中电压去掉后，可以很清楚地看到，三只电灯是串联在一起的.
（2）将电灯画成容易识别的串联电路，再将电压表接入电路（如图），可
以看出电压表并联在L1L2两端，测的是L1和L2的总电压，电压表并联在L2和L3两端，测的是L2与L3两端的总电压.
(3)因为三盏电灯完全相同，所以三盏灯两端的电压相同.由题知，每盏灯两端电压均为3 V ，因此A 、B 间的电压值是3 V ×3=9 V.
4.(1)采用“取消法”将电路中电流表短路，电压表断路，可以看出电路中的三只灯是串联的，因此所有灯中的电流均为0.3 A.
(2)将电路图等效变换（自己仿上例完成）后，可以看到电压表测的是L 1和L 2两端的电压.又因为三只灯泡完全相同，所以三只灯两端电压相等，皆为电源电压的31.因此，电压表的读数为2×31U 电源=2×3
1×6 V=4 V. 5.电流表无指示，电灯不亮，说明电路不通.电压表示数接近电源电压，说明电压表与电源相连的部分电路没有断开.因此正确答案是B.
实际情况是小灯泡的电阻只有10 Ω左右，电流表的内阻约0.02 Ω左右，其阻值只相当于一段实验时用的多股导线.电压表内阻很大，大约在1万欧以上.这样当L 2发生断路时，电路就成了L 1、○A 和○V 三者的串联电路，而电源电压只有几伏，造成电路中的电流不到
1 mA ，用电流表测量，电流表指针无明显偏转.在串联电路中，U 1、○A 的阻值很小，分得的电压也几乎为零.所以，电压表指示几乎为电源电压值.
6.选C
串联电路的总电压等于各部分电路的电压和.V 1测L 1两端电压，V 2测L 2两端电压，V 3测L 1L 2串联的总电压，所以U 3=U 1+U 2.
7.选C
甲、乙两图的不同之处是甲的开关外接，乙的开关内接，当开关都闭合时，它们都是测电灯L 两端的电压，此时测得的电压值还等于电源电压，但开关在此题的甲、乙两图中均是打开的，由于图甲中灯泡L 中没有电流通过，它两端的电压即V 1的示数也为零.而乙图中，V 2是直接接在了电源的正、负极上，应该显示电源两端的电压，即V 2为1.5 V.因此选择C.。
